Конденсатор представляет собой устройство, способное накапливать электрические заряды. Простейшим конденсатором являются две металлические пластины (электроды), разделенные каким-либо диэлектриком. Конденсатор 2 можно зарядить, если соединить его электроды с источником 1 электрической энергии постоянного тока (рис. 181, а).
При заряде конденсатора свободные электроны, имеющиеся на одном из его электродов, устремляются к положительному полюсу источника, вследствие чего этот электрод становится положительно заряженным. Электроны с отрицательного полюса источника устремляются ко второму электроду и создают на нем избыток электронов, поэтому он становится отрицательно заряженным. В результате протекания зарядного тока i3 на обоих электродах конденсатора образуются равные, но противоположные по знаку заряды и между ними возникает электрическое поле, создающее между электродами конденсатора определенную разность потенциалов. Когда эта разность потенциалов станет равной напряжению источника тока, движение электронов в цепи конденсатора, т. е. прохождение по ней тока i3 прекращается. Этот момент соответствует окончанию процесса заряда конденсатора.
Обе группы существенно различаются по своей структуре и свойствам, а следовательно, и по своей судьбе. На рисунке 6 подробно показана конструкция алюминиевого электролитического конденсатора. Вещество, используемое на электродах, является очень чистой алюминиевой электрохимической диэлектрической алюминиевой фольгой для получения больших расширений.
Электроды накладываются специальным изоляционным веществом с высоким поглощением, насыщенным электролитом. В качестве электролита используют, например, гликоль, водный раствор оксида бария с аммиаком. Все помещается в металлический или пластиковый корпус и выходит из кончика обоих электродов. Алюминиевые электролитические конденсаторы характеризуются огромными потерями, очень высокими токами утечки, низким диапазоном рабочих температур, широким диапазоном допуска, низкой химической стабильностью и трудоемкими крупными размерами; показывают большую зависимость параметров от температуры.
При отключении от источника (рис. 181,б) конденсатор способен длительное время сохранять накопленные электрические заряды. Заряженный конденсатор является источником электрической энергии, имеющим некоторую э. д. с. ес. Если соединить электроды заряженного конденсатора каким-либо проводником (рис. 181, в), то конденсатор начнет разряжаться. При этом по цепи пойдет ток iр разряда конденсатора. Начнет уменьшаться и разность потенциалов между электродами, т. е. конденсатор будет отдавать накопленную электрическую энергию во внешнюю цепь. В тот момент, когда количество свободных электронов на каждом электроде конденсатора станет одинаковым, электрическое поле между электродами исчезнет и ток станет равным нулю. Это означает, что произошел полный разряд конденсатора, т. е. он отдал накопленную им электрическую энергию.
Благодаря техническим параметрам алюминиевые электролитические конденсаторы можно разделить на. Высокопрочные конденсаторы, характеризующиеся большой стабильностью параметров и долговечностью, используются для работы на профессиональных станках. В настоящее время более благоприятными параметрами являются танталовые электролитические конденсаторы, но они намного дороже из-за более высокой стоимости производства. Они используются в качестве фольги или спекаются. Конденсаторы из фольги с танталом имеют структуру, похожую на структуру конденсаторов из алюминиевой фольги.
Емкость конденсатора. Свойство конденсатора накапливать и удерживать электрические заряды характеризуется его емкостью. Чем больше емкость конденсатора, тем больше накопленный им заряд, так же как с увеличением вместимости сосуда или газового баллона увеличивается объем жидкости или газа в нем.
Емкость С конденсатора определяется как отношение заряда q, накопленного в конденсаторе, к разности потенциалов между его электродами (приложенному напряжению)U:
Электролит в жидких танталовых конденсаторах. Представляет собой раствор серной кислоты. Конденсаторы из тантала из-за их высокой цены и огромных размеров выводятся из производства, поэтому основным титаном электролитических конденсаторов тантала являются конденсаторы с жидким или твердым электролитом.
Отожженный анод тантала сильно пористый, без загрязнения, и поэтому имеет в несколько раз большую емкость, чем анод из танталовой фольги. Электролит во влажных агломерационных конденсаторах представляет собой раствор серной кислоты, который, к сожалению, нуждается в очень хорошем уплотнении конденсатора.
C = q / U (69)
Емкость конденсатора измеряется в фарадах (Ф). Емкостью в 1 Ф обладает конденсатор, у которого при сообщении заряда
в 1 Кл разность потенциалов возрастает на 1 В. В практике преимущественно пользуются более мелкими единицами: микрофарадой (1 мкФ=10 -6 Ф), пикофарадой (1 пФ = 10 -12 мкФ).

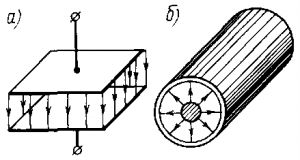

Емкость конденсатора зависит от формы и размеров его электродов, их взаимного расположения и свойств диэлектрика, разделяющего электроды. Различают плоские конденсаторы, электродами которых служат плоские параллельные пластины (рис. 182, а), и цилиндрические (рис. 182,б).
В современных типах агломерационных конденсаторов мокрый электролит выполнен в виде геля, который предотвращает утечку и увеличивает долговечность и надежность конденсатора. Очень неблагоприятные параметры имеют сухие конденсаторы тантала, они намного дешевле. Роль электролита в этих конденсаторах встречается с оксидом марганца, который покрыт в начале графитового слоя, а затем металлическим слоем, который образует весь катодный электрод конденсатора. Метод инкапсуляции является отличительной чертой сухих конденсаторов тантала для конкретных типов: капельки, прессования в рулоне, инкапсулированных в металлические чашки, без инкапсулированного бесконечного чипа для поверхностного монтажа.

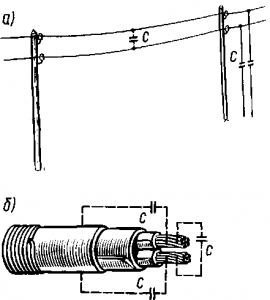

Свойствами конденсатора обладают не только специально изготовленные на заводе устройства, но и любые два проводника, разделенные диэлектриком. Емкость их оказывает существенное влияние на работу электротехнических установок при переменном токе. Например, конденсаторами с определенной емкостью являются два электрических провода, провод и земля (рис. 183, а), жилы электрического кабеля, жилы и металлическая оболочка кабеля (рис. 183,6).
Танталовые электролитические конденсаторы используются для низковольтных профессиональных электронных схем. Номинальное напряжение конкретных конденсаторов тантала обычно не превышает пятидесяти вольт, но ведущие мировые компании предлагают несколько типов конденсаторов до ста двадцати пяти вольт. Конденсаторы тантала используются в электронных схемах в качестве развязывающих конденсаторов, которые блокируют, сохраняют энергию и во временных системах, где наиболее важной особенностью является низкая утечка.
Огромным недостатком конденсаторов тантала является идея Тенденции Тенденции, обычно формулируемая непосредственно, которая подчиняет мир представленной песне. предвзятый роман. Прочитайте словарь литературных терминов для короткого замыкания, когда напряжение или температура превышают предельные значения. Это может привести к разрыву конденсатора.
Устройство конденсаторов и их применение в технике. В зависимости от применяемого диэлектрика конденсаторы бывают бумажными, слюдяными, воздушными (рис. 184). Используя в качестве диэлектрика вместо воздуха слюду, бумагу, керамику и другие материалы с высокой диэлектрической проницаемостью, удается при тех же размерах конденсатора увеличить в несколько раз его емкость. Для того чтобы увеличить площади электродов конденсатора, его делают обычно многослойным.

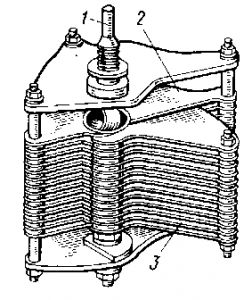

Переменный конденсатор обычно называют конденсатором, емкость которого способна непрерывно изменяться в определенной степени. На рисунке 8 показана конструкция переменного конденсатора и его емкостных характеристик. Конденсатор, показанный на фиг. 8, является одним из типов регулируемого конденсатора, так называемого. вращающийся конденсатор, где емкость изменяется путем изменения вращения электродов при вращении. Поскольку регулируемые конденсаторы являются наиболее распространенными типами переменных конденсаторов, на практике оба термина можно считать взаимозаменяемыми.
В электротехнических установках переменного тока обычно применяют силовые конденсаторы. В них электродами служат длинные полосы из алюминиевой, свинцовой или медной фольги, разделенные несколькими слоями специальной (конденсаторной) бумаги, пропитанной нефтяными маслами или синтетическими пропитывающими жидкостями. Ленты фольги 2 и бумаги 1 сматывают в рулоны (рис. 185), сушат, пропитывают парафином и помещают в виде одной или нескольких секций в металлический или картонный корпус. Необходимое рабочее напряжение конденсатора обеспечивается последовательным, параллельным или последовательно-параллельным соединениями отдельных секций.
Электроды регулируемых, стационарных и подвижных конденсаторов изготавливаются из алюминиевого листа, иногда только из медного сплава. В зависимости от конструкции электродной системы, связанной с емкостной установкой, мы различаем типы регулируемых конденсаторов: коаксиальный, пластинчатый, трубчатый, зажимной и диск. Например, коаксиальные конденсаторные электроды образуют коаксиальную цилиндрическую поверхность, которая скользит относительно друг друга, в то время как пластинчатые конденсаторные электроды - круглое пластинчатое устройство, перемещающееся параллельно друг другу.
Всякий конденсатор характеризуется не только значением емкости, но и значением напряжения, которое выдерживает его диэлектрик. При слишком больших напряжениях электроны диэлектрика отрываются от атомов, диэлектрик начинает проводить ток и металлические электроды конденсатора замыкаются накоротко (конденсатор пробивается). Напряжение, при котором это происходит, называют пробивным. Напряжение, при котором конденсатор может надежно работать неограниченно долгое время, называют рабочим. Оно в несколько раз меньше пробивного.
Подробнее Биологический словарь для газа и даже вакуум. Характеристики переменного конденсатора очень зависят от конструкции и типа вещества, используемого для конструкции компонентов. В частности, отсечка роторных пластин определяет форму характеристики емкости конденсатора С, т.е. изменение емкости С конденсатора в зависимости от угла поворота ротора. Типичные смолы регулируемых пластин конденсаторов и соответствующие характеристики показаны на рисунке. Конденсаторы с линейными изменениями емкости обычно используются в измерительных машинах, например, в мостовых системах.
Конденсаторы широко применяют в системах энергоснабжения промышленных предприятий и электрифицированных железных дорог для улучшения использования электрической энергии при переменном токе. На э. п. с. и тепловозах конденсаторы используют для сглаживания пульсирующего тока, получаемого от выпрямителей и импульсных прерывателей, борьбы с искрением контактов электрических аппаратов и с радиопомехами, в системах управления полупроводниковыми преобразователями, а также для созда-
Другие типы переменных конденсаторов используются в основном в радиотехнике для настройки вибрационных цепей, что дает возможность получать определенные линейные длины волны или частоты колебаний от угла поворота. Рисунок 9 Типичные рисунки протектора для основных типов регулируемых конденсаторов и соответствующих характеристик.
Классификация переменных конденсаторов. В основной классификации переменных конденсаторов используется независимое разделение конденсаторов на тюнинг и настройку, а также класс 1 и класс 2. Конденсаторы настройки используются для частых изменений емкости, в то время как триммеры и триммерные конденсаторы - для случайной настройки или в других подобных целях. Наиболее важными параметрами переменных конденсаторов являются.
Наивысшая номинальная емкость конденсаторов настройки, прежде всего, не превышает нескольких сотен пикселей, а рабочее напряжение - несколько сотен вольт. В несколько раз более низкие значения емкости предоставляются конденсаторами и триммерами, в частности, не более дюжины пикников. Переменные конденсаторы очень часто используются как кратные; Их мощности меняются одновременно с помощью общего механизма регулировки.
Конденсатор, имеющий два статора и один ротор, характеризуется тем, что одна емкость при вращении ротора уменьшается, а другая - дифференциальным конденсатором. Специальные функции - триммеры для ручных электронных часов. Их основное свойство дизайна - малый размер - условие, необходимое для того, чтобы конденсатор входил в часы. Наибольшая миниатюризация достигается с использованием конкретных строительных решений и диэлектриков с большой электрической проницаемостью. Важнейшей электрической особенностью этого конденсатора является максимальная стабильность значения емкости - любое изменение емкости уменьшает точность часов.
ния симметричного трехфазного напряжения, требуемого для питания электродвигателей вспомогательных машин. В радиотехнике конденсаторы служат для создания высокочастотных электромагнитных колебаний, разделения электрических цепей постоянного и переменного тока и др.
В цепях постоянного тока часто устанавливают электролитические конденсаторы. Их изготовляют из двух скатанных в рулон тонких алюминиевых лент 3 и 5 (рис. 185,б), между которыми проложена бумага 4, пропитанная специальным электролитом (раствор борной кислоты с аммиаком в глицерине). Алюминиевую ленту 3 покрывают тонкой пленкой окиси алюминия; эта пленка образует диэлектрик, обладающий высокой диэлектрической проницаемостью. Электродами конденсатора служат лента 3, покрытая окисной пленкой, и электролит; вторая лента 5 предназначена лишь для создания электрического контакта с электролитом. Конденсатор помещают в цилиндрический алюминиевый корпус.
Трехфазные силовые конденсаторы используются для коррекции коэффициента мощности в низковольтных энергосистемах. Они находят применение в индивидуальной или групповой компенсации. Они также используются для непрерывной работы или автоматического управления. Чтобы получить правильную работу при наличии более высоких гармоник в сети, необходимо использовать специальные системы фильтрации.
Однофазный конденсатор выполнен в виде алюминиевой чашки, в середине которой наносится полипропиленовая пленка, покрытая тонким слоем металла. Главным преимуществом этой пленки является сама регенерация. Это связано с непосредственным испарением металлического слоя вокруг короткого замыкания, которое выделяется этими способами, в то время как конденсатор с низкой потерей мощности способен работать дальше.
При включении электролитического конденсатора в цепь постоянного тока необходимо строго соблюдать полярность его полюсов; электрод, покрытый окисной пленкой, должен быть соединен с положительным полюсом источника тока. При неправильном включении диэлектрик пробивается. По этой причине электролитические конденсаторы нельзя включать в цепи переменного тока. Их нельзя также использовать в устройствах, работающих при высоких напряжениях, так как окисная пленка имеет сравнительно небольшую электрическую прочность.
Важной деталью является защита от взрыва. В случае отказа конденсатора из-за внезапного увеличения давления в центре чашки его конструкция в определенном месте продлевается. Это приводит к разрыву внутреннего шнура питания, что в свою очередь может навсегда отключить один конденсатор от напряжения. Дефектная чашка может легко заменить новый и недорогой трехфазный конденсатор.
Примеры использования конденсаторов. В качестве конденсатора связи, который непрерывно блокирует напряжение, а затем передает переменное напряжение. Как блокирующий конденсатор, имеющий переменное напряжение, которое вместе с постоянным напряжением. В фильтрах и резонансных схемах, где очень часто вместе с индуктором или резистором, есть резонансный контур или схема фильтра, например, в осцилляторе или изолирующем фильтре колонок.
В радиотехнических устройствах применяют также конденсаторы переменной емкости (рис. 186). Такой конденсатор состоит из двух групп пластин: неподвижных 2 и подвижных 3, разделенных воздушными промежутками. Подвижные пластины могут перемещаться относительно неподвижных; при повороте оси 1 конденсатора изменяется площадь взаимного перекрытия пластин, а следовательно, и емкость конденсатора.
Например, источник питания представляет собой конденсатор для хранения энергии, который используется для фильтрации напряжения постоянного тока. Временные схемы используют зарядку и разрядку конденсатора в течение определенного времени. Например, астровибратор-мультивибратор.
Для больших переменных токов он часто используется для емкостных делителей напряжения. Они не имеют таких огромных потерь, как резистивные делители напряжения. Емкость: - номинальная - это сумма, выраженная в Фарадах, которая определяет количество заряда, которое может накапливаться на крышках конденсаторов. Емкость сконфигурирована на конденсаторе. - Фактическое - Точное значение емкости, которое имеет конденсатор. Емкости конденсаторов стандартизируются производителями и нормализуются к определенным значениям. Число, указывающее заданное число, определяет количество емкостей, которые содержатся в течение десятилетия, то есть, например, от 10 до 100 фарадов. Каждая серия определяет так называемые. допуском, который описывает, какой диапазон мощности может охватывать определенный диапазон. Каждая последующая серия становится все более толерантной, т.е. больший диапазон емкости может быть получен с помощью конденсаторов, принадлежащих к этой серии. Емкость зависит прежде всего от расстояния между крышками, поверхностью этих крышек, а также от типа диэлектрика, который может быть размещен между крышками. Из способности диэлектрика принимать положительные заряды вблизи отрицательного покрытия и соответствующего отрицательного заряда вблизи положительного покрытия, зависит от степени, в которой емкость влияет на расстояние между крышками. Напряжение - это параметр, который является классом точности конденсатора. Существование этого параметра связано с тем, что производимые конденсаторы очень часто имеют реальную мощность, отличную от номинальной. В результате производственных дефектов появляются различные отклонения. Толерантность определяет точность конденсаторов и задается в процентах от номинальной емкости. Номинальное напряжение - это максимальное напряжение, которое может быть применено к крышке конденсатора. Использование более высокого напряжения от этого значения прорвется через диэлектрик и приведет к замыканию конденсатора. Величина этого напряжения в основном зависит от типа диэлектрика между крышкой и ее толщиной. Чем толще диэлектрический слой, тем выше значение номинального напряжения. При работе с цепью, в которой напряжение должно быть выше номинального напряжения присутствующего в нем конденсатора, можно решить эту проблему, используя последовательный конденсатор вместо одного подключенного последовательно конденсатора. Тогда номинальное напряжение конденсаторной схемы представляет собой сумму номинальных напряжений его компонентов. Ток утечки - это ток проводимости, возникающий, когда конденсатор подается на напряжение постоянного тока. Угол потери конденсатора δ является значением, определяющим отношение активной мощности, создаваемой в конденсаторе в момент приложения к нему переменного напряжения, характеризующегося синусоидальным ходом фиксированной частоты. В случае идеального конденсатора при приложении такого напряжения к крышкам ток обгоняет напряжение на 90 градусов. Этот конденсатор немного меньше для реальных конденсаторов. Конденсаторная емкость - это фактор, который определяет, как изменяется емкость конденсатора в зависимости от температуры подложки. Резистор, последовательный - это общая характеристика сопротивления конденсаторных элементов, и сама оболочка, а также электрическое сопротивление диэлектрика, которое возникает в результате напряжения, приложенного к нему. Значение этого параметра зависит от частоты напряжения и температуры. Альтернативная индуктивность, последовательная - это общая индуктивность, которая характеризует выводы и крышку. В результате переменного напряжения ток протекает через подачу и крышку, и в результате существования сопротивления создается определенная мощность. Чем больше плотность тока течения, тем больше внутреннее сопротивление, и поэтому потери мощности возрастают. Когда текущий ток слишком высок, крышка конденсатора может гореть и испаряться. Это, в свою очередь, может привести к давлению фатального газа. Переменное напряжение также способствует диэлектрическим потерям, что также способствует увеличению температуры конденсатора. Поэтому важно определить максимальную частоту, с которой напряжение, приложенное к конденсатору, может изменяться. Сопротивление импульсным напряжениям - это значение так называемого. каталог и его ценность также зависят от условий, в которых он изучался. Он определяется изготовителем данного конденсатора. . Если мы начнем наше приключение с электроникой, конденсатор будет знаком с уроками физики, и мы можем удивиться магазину электроники, когда нас спросят: электролит?
Способы соединения конденсаторов . Конденсаторы можно соединять последовательно и параллельно. При последовательном
соединении нескольких (например, трех), конденсаторов (рис. 187, а) эквивалентная емкость
1 /C эк = 1 /C 1 + 1 /C 2 + 1 /C 3
эквивалентное емкостное сопротивление
X C эк = X C 1 + X C 2 + X C 3
результирующее емкостное сопротивление
C эк = C 1 + C 2 + C 3
При параллельном соединении конденсаторов (рис. 187,б) их результирующая емкость
1 /X C эк = 1 /X C 1 + 1 /X C 2 + 1 /X C 3

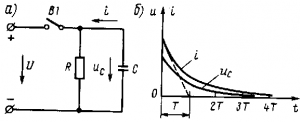

Включение и отключение цепей постоянного тока с конденсатором. При подключении цепи R-C к источнику постоянного тока и при разряде конденсатора на резистор также возникает переходный процесс с апериодическим изменением тока i и напряжения u c При подключении к источнику постоянного тока цепи R-C выключателем В1 (рис. 188,а) происходит заряд конденсатора. В начальный момент зарядный ток I нач =U /R. Но по мере накопления зарядов на электродах конденсатора напряжение его и с будет возрастать, а ток уменьшаться (рис. 188,б). Если сопротивление R мало, то в начальный момент подключения конденсатора возникает большой екачок тока, значительно превышающий номинальный ток данной цепи. При разряде конденсатора на резистор R (размыкается выключатель В1 на рис. 189, а) напряжение на конденсаторе u с и ток i постепенно уменьшаются до нуля (рис. 189,б).
Скорость изменения тока i и напряжения ис при переходном процессе отделяется постоянной времени
Чем больше R и С, тем медленнее происходит заряд конденсатора.

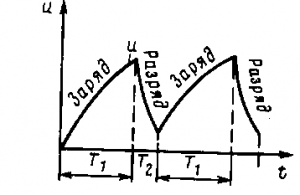

Процессы заряда и разряда конденсатора широко используют в электронике и автоматике. С помощью их получают периодаческие несинусоидальные колебания, называемые релаксационными , и, в частности, пилообразное напряжение, необходимое для работы систем управления тиристорами, осциллографов и других устройств. Для получения пилообразного напряжения (рис. 190) периодически подключают конденсатор к источнику питания, а затем к разрядному резистору. Периоды Т 1 и T 2 , соответствующие заряду и разряду конденсатора, определяются постоянными времени цепей заряда Т 3 и разряда Т р, т. е. сопротивлениями резисторов, включенных в эти цепи.
Э лектрические конденсаторы служат для накопления электроэнергии. Простейший конденсатор состоит из двух металлических пластин - обкладок и диэлектрика находящегося между ними. Если к конденсатору подключить источник питания, то на обкладках возникнут разноименные заряды и появится электрическое поле притягивающее их на встречу, друг к другу. Эти заряды остаются после отключения источника питания, энергия сохраняется в электрическом поле между обкладками.
| Параметр конденсатора | Тип конденсатора | ||
| Керамический | Электролитический | На основе металлизированной пленки | |
| От 2,2 пФ до 10 нФ | От 100 нФ до 68000 мкФ | 1 мкФ до 16 мкФ | |
| ± 10 и ±20 | ±10 и ±50 | ±20 | |
| 50 - 250 | 6,3 - 400 | 250 - 600 | |
| Стабильность конденсатора | Достаточная | Плохая | Достаточная |
| От -85 до +85 | От -40 до +85 | От -25 до +85 | |
В керамических конденсаторах диэлектриком является высококачественная керамика: ультрафарфор,тиконд,ультрастеатит и др. Обкладкой служит слой серебра, нанесенный на поверхность. Керамические конденсаторы применяются в разделительных цепях усилителей высокой частоты.
В электролитических полярных конденсаторах диэлектриком служит слой оксида, нанесенный на металлическую фольгу. Другая обкладка образуется из пропитанной электролитом бумажной ленты.
В твердотельных оксидных конденсаторах жидкий диэлектрик заменен специальным токопроводящим полимером. Это позволяет увеличить срок службы(и надежность). Недостатками твердотельных оксидных конденсаторов являются более высокая цена и ограничения по напряжению(до 35 в).
Оксидные электролитические и твердотельные конденсаторы отличаются большой емкостью, при относительно малых размерах. Эта их особенность определяется тем, что толщина оксида - диэлектрика очень мала.
При включении оксидных конденсаторов в цепь, необходимо соблюдать полярность. В случае нарушения полярности, электролитические конденсаторы взрываются, твердотельные - просто выходят из строя. Что бы полностью избежать возможности взрыва(у электролитических конденсаторов), некоторые модели снабжаются предохранительными клапанами(отсутствуют у твердотельных). Область применения оксидных (электролитических и твердотельных) конденсаторов - разделительные цепи усилителей звуковой частоты, сглаживающие фильтры источников питания постоянного тока.
Конденсаторы на основе металлизированной пленки применяются в высоковольтных источниках электропитания.
Таблица 2.
Характеристики слюдяных конденсаторов и конденсаторов на основе
полиэстера и полипропилена.
| Параметр конденсатора | Тип конденсатора | ||
| Слюдяной | На основе полиэстера | На основе полипропилена | |
| Диапазон изменения емкости конденсаторов | От 2,2 пФ до 10 нФ | От 10 нФ до 2,2 мкФ | От 1 нФ до 470 нФ |
| Точность (возможный разброс значений емкости конденсатора), % | ± 1 | ± 20 | ± 20 |
| Рабочее напряжение конденсаторов, В | 350 | 250 | 1000 |
| Стабильность конденсатора | Отличная | Хорошая | Хорошая |
| Диапазон изменения температуры окружающей среды, о С | От -40 до +85 | От -40 до +100 | От -55 до +100 |
Слюдяные конденсаторы изготавливаются путем прокладывания между обкладками из фольги слюдяных пластин, или наоборот - металлизацией слюдяных пластин. Слюдяные конденсаторы находят применение в звуковоспроизводящих устройствах, фильтрах высокочастотных помех и генераторах. Конденсаторы на основе полиэстера - это конденсаторы общего назначения, а конденсаторы на основе полипропилена применяются в высоковольтных цепях постоянного тока.
Таблица 3.
Характеристики слюдяных конденсаторов на основе поликарбоната, полистирена
и тантала.
|
Параметр конденсатора |
Тип конденсатора |
||
|
На основе поликарбоната |
На основе полистирена |
На основе тантала |
|
| Диапазон изменения емкости конденсаторов | От 10 нФ до 10 мкФ | От 10 пФ до 10 нФ | От 100 нФ до 100 мкФ |
| Точность (возможный разброс значений емкости конденсатора), % | ± 20 | ± 2,5 | ± 20 |
| Рабочее напряжение конденсаторов, В | 63 - 630 | 160 | 6,3 - 35 |
| Стабильность конденсатора | Отличная | Хорошая | Достаточная |
| Диапазон изменения температуры окружающей среды, о С | От -55 до +100 | От -40 до +70 | От -55 до +85 |
Конденсаторы на основе поликарбоната используются
в фильтрах, генераторах и времязадающих цепях.
Конденсаторы на основе полистирена и тантала используются тоже, во времязадающих
и разделительных цепях. Они считаются конденсаторами общего назначения.
В металлобумажных конденсаторах общего назначения, обкладки изготавливаются
путем напыления металла на бумагу пропитанную специальным составом и покрытые тонким
слоем лака.
| Код | Емкость(пФ) | Емкость(нФ) | Емкость(мкФ) |
| 109 | 1,0(пФ) | 0,001(нФ) | 0,000001(мкФ) |
| 159 | 1,5(пФ) | 0,0015(нФ) | 0,0000015(мкФ) |
| 229 | 2,2(пФ) | 0,0022(нФ) | 0,0000022(мкФ) |
| 339 | 3,3(пФ) | 0,0033(нФ) | 0,0000033(мкФ) |
| 479 | 4,7(пФ) | 0,0047(нФ) | 0,0000047(мкФ) |
| 689 | 6,8(пФ) | 0,0068(нФ) | 0,0000068(мкФ) |
| 100 | 10(пФ) | 0,01(нФ) | 0,00001(мкФ) |
| 150 | 15(пФ) | 0,015(нФ) | 0,000015(мкФ) |
| 220 | 22(пФ) | 0,022(нФ) | 0,000022(мкФ) |
| 330 | 33(пФ) | 0,033(нФ) | 0,000033(мкФ) |
| 470 | 47(пФ) | 0,047(нФ) | 0,000047(мкФ) |
| 680 | 68(пФ) | 0,068(нФ) | 0,000068(мкФ) |
| 101 | 100(пФ) | 0,1(нФ) | 0,0001(мкФ) |
| 151 | 150(пФ) | 0,15(нФ) | 0,00015(мкФ) |
| 221 | 220(пФ) | 0,22(нФ) | 0,00022(мкФ) |
| 331 | 330(пФ) | 0,33(нФ) | 0,00033(мкФ) |
| 471 | 470(пФ) | 0,47(нФ) | 0,00047(мкФ) |
| 681 | 680(пФ) | 0,68(нФ) | 0,00068(мкФ) |
| 102 | 1000(пФ) | 1(нФ) | 0,001(мкФ) |
| 152 | 1500(пФ) | 1,5(нФ) | 0,0015(мкФ) |
| 222 | 2200(пФ) | 2,2(нФ) | 0,0022(мкФ) |
| 332 | 3300(пФ) | 3,3(нФ) | 0,0033(мкФ) |
| 472 | 4700(пФ) | 4,7(нФ) | 0,0047(мкФ) |
| 682 | 6800(пФ) | 6,8(нФ) | 0,0068(мкФ) |
| 103 | 10000(пФ) | 10(нФ) | 0,01(мкФ) |
| 153 | 15000(пФ) | 15(нФ) | 0,015(мкФ) |
| 223 | 22000(пФ) | 22(нФ) | 0,022(мкФ) |
| 333 | 33000(пФ) | 33(нФ) | 0,033(мкФ) |
| 473 | 47000(пФ) | 47(нФ) | 0,047(мкФ) |
| 683 | 68000(пФ) | 68(нФ) | 0,068(мкФ) |
| 104 | 100000(пФ) | 100(нФ) | 0,1(мкФ) |
| 154 | 150000(пФ) | 150(нФ) | 0,15(мкФ) |
| 224 | 220000(пФ) | 220(нФ) | 0,22(мкФ) |
| 334 | 330000(пФ) | 330(нФ) | 0,33(мкФ) |
| 474 | 470000(пФ) | 470(нФ) | 0,47(мкФ) |
| 684 | 680000(пФ) | 680(нФ) | 0,68(мкФ) |
| 105 | 1000000(пФ) | 1000(нФ) | 1,0(мкФ) |
2. Второй вариант - маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.
3.Третий вариант.
У советских конденсаторов вместо латинской "р" ставилось "п".
Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим
емкость(той же строкой).
Конденсаторы с линейной зависимостью от температуры.
| ТКЕ(ppm/²C) | Буквенный код |
| 100(+130....-49) | A |
| 33 | N |
| 0(+30....-47) | C |
| -33(+30....-80) | H |
| -75(+30....-80) | L |
| -150(+30....-105) | P |
| -220(+30....-120) | R |
| -330(+60....-180) | S |
| -470(+60....-210) | T |
| -750(+120....-330) | U |
| -500(-250....-670) | V |
| -2200 | K |
Далее следует напряжение в вольтах, чаще всего - в виде обычного числа.
Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) - означает, что его емкость составляет 0,1мкФ(104), допустимое
отклонение емкости не превышает ± 5%(J). Вторая(100V) - напряжение в вольтах.
| Напряжение (В) | Буквеный код |
| 1 | I |
| 1,6 | R |
| 3,2 | A |
| 4 | C |
| 6,3 | B |
| 10 | D |
| 16 | E |
| 20 | F |
| 25 | G |
| 32 | H |
| 40 | C |
| 50 | J |
| 63 | K |
| 80 | L |
| 100 | N |
| 125 | P |
| 160 | Q |
| 200 | Z |
| 250 | W |
| 315 | X |
| 400 | Y |
| 450 | U |
| 500 | V |

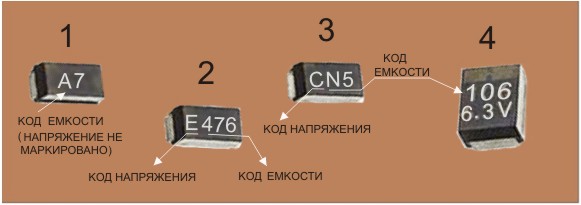

Маркировка СМД (SMD) конденсаторов.
Размеры СМД конденсаторов невелики, поэтому маркировка их производится весьма лаконично.
Рабочее напряжение нередко кодируется буквой(2-й и 3-й варианты на рисунке ниже) в соответствии с (вариант 2 на рисунке), либо с использованием двухзначного
буквенно-цифровой кода(вариант 1 на рисунке). При использовании последнего, на корпусе можно обнаружить таки две(а не одну букву) с одной цифрой(вариант 3 на рисунке).
Первая буква может является как кодом изготовителя(что не всегда интересно), так и указываеть на номинальное рабочее напряжение(более полезная информация), вторая - закодированным значением
в пикоФарадах(мантиссой). Цифра - показатель степени(указывает сколько нулей необходимо добавить к мантиссе).
Например EA3 может означать, что номинальное напряжение конденсатора 16в(E) а емкость - 1,0 *1000 = 1 нанофарада,
BF5 соответсвенно, напряжение 6,3в(В), емкость - 1,6* 100000 = 0,1 микрофарад и.т.д.
| Буква | Мантисса. |
| A | 1,0 |
| B | 1,1 |
| C | 1,2 |
| D | 1,3 |
| E | 1,5 |
| F | 1,6 |
| G | 1,8 |
| H | 2,0 |
| J | 2,2 |
| K | 2,4 |
| L | 2,7 |
| M | 3,0 |
| N | 3,3 |
| P | 3,6 |
| Q | 3,9 |
| R | 4,3 |
| S | 4,7 |
| T | 5,1 |
| U | 5,6 |
| V | 6,2 |
| W | 6,8 |
| X | 7,5 |
| Y | 8,2 |
| Z | 9,1 |
| a | 2,5 |
| b | 3,5 |
| d | 4,0 |
| e | 4,5 |
| f | 5,0 |
| m | 6,0 |
| n | 7,0 |
| t | 8,0 |
