Возможно по нескольким схемам. В частных домах чаще всего используется простая и экономичная система отопления - однотрубная с принудительной циркуляцией. Она обеспечивает надежную работу всего отопительного контура, при этом проста в монтаже и безопасна.
Естественная циркуляция теплоносителя происходит по физическим законам: нагретая вода или антифриз поднимаются в верхнюю точку системы и, постепенно остывая, опускается вниз, возвращаясь в котел. Для успешной циркуляции необходимо строго выдерживать угол наклона прямой и обратной трубы. При небольшой протяженности системы в одноэтажном доме сделать это несложно, и перепад высоты будет невелик.
Для домов большой площади, а также многоэтажных домов. такая система чаще всего непригодна - в ней возможно образование воздушных пробок, нарушение циркуляции и, как следствие, перегрев теплоносителя в котле. Эта ситуация опасна и может стать причиной повреждения элементов системы.
Поэтому в обратную трубу, непосредственно перед вводом в теплообменник котла, устанавливают циркуляционный насос, который создает в системе нужное давление и скорость циркуляции воды. При этом нагретый теплоноситель своевременно отводится в отопительные приборы, котел работает в штатном режиме, а в микроклимат в доме остается стабильным.
Схема: элементы системы отопления
Достоинства принудительной системы:
- система устойчиво работает в зданиях любой длины и этажности;
- можно использовать трубы меньшего диаметра, чем при естественной циркуляции, что экономит затраты на их приобретение;
- допускается располагать трубы без уклона и прокладывать их скрыто в полу;
- к принудительной системе отопления можно подключить ;
- стабильный температурный режим продлевает срок службы фитингов, труб и радиаторов;
- существует возможность регулировать нагрев для каждого помещения.
Недостатки системы с принудительной циркуляцией:
- требуется расчёт и установка насоса, подключение его к электросети, что делает систему энергозависимой;
- насос при работе издает шум.
Элементы системы с принудительной циркуляцией
Принудительная циркуляция - процесс, требующий установки не только насоса, но и других обязательных элементов.
- К ним относятся:
- расширительный бак для компенсации объема теплоносителя при изменении температуры;
- группа безопасности, включающая манометр, термометр, предохранительный клапан;
- радиаторы, подключенные по одной из схем разводок;
- краны Маевского или сепаратор воздуха;
- обратный клапан;
- краны заполнения и слива системы;
- фильтр грубой очистки.
Кроме того, при использовании в качестве нагревателя , без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор - накопительный бак нужного объема . Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.
Типы разводки однотрубной системы
В однотрубной системе нет разделения на прямую и обратную трубу . Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.
Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.
Для протяженных систем такая разводка не подходит , ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.
Горизонтальная разводка
При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку.
От него на каждом этаже отходит горизонтальная труба, проходящая последовательно по всем батареям на данном этаже.
Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского - на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».
Вертикальная разводка
При этом типе разводки горячий теплоноситель поднимается на самый верхний этаж или чердак, а оттуда по вертикальным стоякам проходит через все этажи до самого нижнего. Там стояки объединяются в обратную магистраль
. Существенный недостаток этой системы - неравномерный нагрев на разных этажах, который не поддается регулировке при проточной системе.
Выбор системы разводки для частного дома зависит в основном от его планировки . При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика - лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.
Видео: однотрубная система отопления
Монтаж системы отопления
Однотрубная система проста в монтаже, если правильно выполнить расчёты и внимательно отнестись к подключению всех ее элементов. Начинают его, как правило, с установки отопительного агрегата.
Котел
- Требования к установке котла зависят от его типа. Котлы для отопления бывают:
- газовые;
- дизельные;
- комбинированные.
Газовые котлы допустимо устанавливать в любом помещении, оснащенном и вытяжкой. Все остальные типы котлов устанавливают в отдельном помещении котельной. Это связано с особенностями их эксплуатации. Схема установки котла приведена на рисунке.

Котел после установки подключают к дымоходу и электрической сети, а его теплообменник - к системе отопления. Для этого в котле предусмотрены два патрубка, предназначенные для ввода и выхода теплоносителя. Вводной патрубок обычно находится внизу задней или боковой стенки котла, по нему поступает остывший теплоноситель. Выходной - в верхней части, на стенках или поверхности котла. Через него нагретый теплоноситель поступает в трубы системы отопления.
Трубы
Элементы системы соединяют с помощью труб. Для систем отопления можно использовать только трубы, способные выдерживать высокие температуры: полипропиленовые, из шитого полиэтилена или металлические.
Диаметр труб определяется расчётом. В частных домах обычно используют трубы диаметром от 15 до 50 мм, на стояки и магистральные трубы выбирают диаметр больше, на подводку к радиаторам - меньше.
Соединение труб зависит от их материала. Стальные и медные трубы соединяют сваркой и с помощью металлических резьбовых фитингов. Полипропилен сваривают с помощью специального приспособления, как показано на фото.
- По типу монтажа трубы разделяют на:
- открытые, размещенные в свободном доступе;
- скрытые, размещенные под чистовым полом или отделкой стен.
На выбор типа монтажа влияет только дизайнерский замысел, но необходимо помнить: открытая укладка в случае появления течи позволяет быстрее обнаружить и устранить ее.
Сварочные работы металлических труб лучше проводить до укладки чистового пола и отделки стен, иначе неизбежно их повреждение окалиной.
Расширительный бак
- Бывает двух типов:
- открытого;
- закрытого, или мембранного.
Баки первого типа применяются редко, так как в открытой системе происходит постоянное насыщение теплоносителя воздухом, что способствует коррозии радиаторов, труб, теплообменника котла.
Мембранные расширительные баки представляют собой металлическую емкость, разделенную пластичной перегородкой. Нижняя часть бака подключена к системе отопления, верхняя оснащена предохранительным клапаном и заполнена воздухом. Объем расширительного бака определяется с помощью расчёта.

При нагреве теплоноситель расширяется, и часть его выходит в расширительный бак. При этом мембрана приподнимается, а воздух в верхней части сжимается. При полном заполнении бака давление воздуха возрастает, и он стравливается через предохранительный клапан.
Расширительный бак закрытого типа можно монтировать непосредственно в котельной, в прямой или обратной трубе. Схема и варианты размещения бака приведена на рисунке.

- В группу входят сразу несколько элементов, предотвращающих аварийную ситуацию, перегрев и закипание теплоносителя:
- манометр для контроля давления;
- термометр;
- воздухоотводчик;
- предохранительный клапан.
Как правило, их устанавливают единым блоком, как на фото, но возможна установка по отдельности. Манометр и термометр могут быть объединены в одном корпусе

Некоторые модели котлов изначально оснащены аварийной группой. Если ее устанавливают отдельно, то размещают таким образом, чтобы предохранительный клапан находился выше выхода теплоносителя из котла.
Радиаторы и схемы их подключения
Выбор радиаторов и количества секций производят на основе
теплового расчёта
. В общем случае на 1 кв. метр помещения необходимо 0,1 кВт
тепловой мощности радиатора. Уточнить этот показатель можно в паспорте на отопительные приборы.

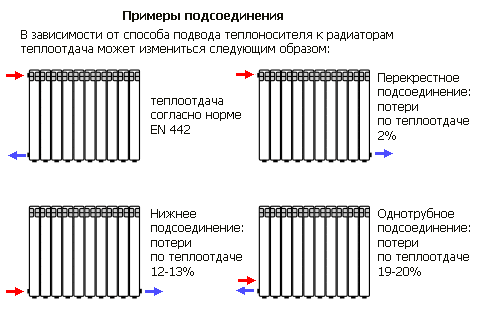

От вида подключения труб к радиаторам зависит их теплоотдача
. Типы подключения, подходящие для однотрубной системы с принудительной циркуляцией, изображены на рисунке.
Как видно из схемы, наибольшая эффективность радиаторов достигается при перекрестном подключении. Для того, чтобы сделать отопление в каждом помещении регулируемым, необходимо подключить батареи по схеме с байпасом и вентилем. Также на каждом радиаторе необходимо установить кран Маевского для сброса воздуха из системы.

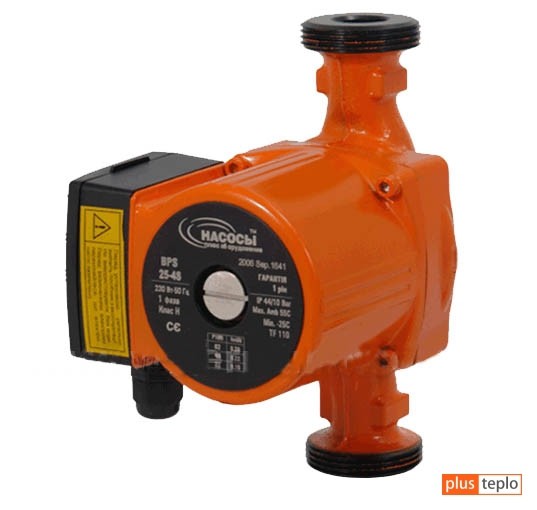

Циркуляционный насос
Расчёт и установка насоса - ответственный этап. Его ставят непосредственно перед вводом обратной трубы в котел, учитывая направление потока - оно обозначено стрелкой на корпусе. Ротор насоса должен стоять строго горизонтально, поэтому насос ставят по уровню.
Перед насосом в трубу врезают фильтр грубой очистки для удаления из системы примесей, песка и ржавчины. Сборник осадка должен быть направлен вниз.

В обход насоса устанавливают байпас, он необходим для работы системы при внезапном отключении электроэнергии до момента подключения резервного источника питания или до остывания котла. В противном случае циркуляция будет невозможно, и вода в теплообменнике закипит.
Кроме того, байпас позволит снять насос для замены или обслуживания без слива теплоносителя. Для этого его с двух сторон оснащают запорными вентилями.
Видео: установка насоса
Видео: ошибки при монтаже отопительных систем
Система отопления должна также иметь краны для заполнения и слива теплоносителя. При первом запуске через кран заливают воду, стравливают воздух через воздухосбросы, после чего откручивают винт на циркуляционном насосе до появления воды. После этого можно приступать к топке котла и после его нагрева регулировать температурный режим.
Принудительная циркуляция в системах отопления обеспечивается установкой гидравлического насоса. Он устанавливается на участок системы, в котором остывший теплоноситель движется в сторону нагревательного элемента – котла. Такая система энергозависима, но позволяет строить здания с любым количеством этажей, подключать желаемое число радиаторов, а также избавляет от необходимости прокладывать трубы с уклоном для увеличения скорости потока жидкости в трубах (последний фактор сказывается на эстетичности всей системы в целом).
Однотрубная система отопления » Л «
Видео – отопления однотрубной самостоятельно
Отрицательные и положительные качества однотрубной системы
Рассмотрим, какими еще преимуществами , помимо описанных выше, обладает однотрубная с принудительной циркуляцией.
- Погрешности в расчетах не отразятся на работе системы, ведь диаметр труб может быть небольшим, что позволяет сократить расходы на обустройство отопления в доме.
- Все узлы системы имеют продолжительный срок службы, что достигается отсутствием температурных перепадов в системе.
- Регулировать температуру возможно как в отдельно взятых помещениях здания, так и во всей системе в целом.
Стоит помнить о недостатках системы:
- системы с принудительной циркуляцией не рекомендуется монтировать в регионах с частыми перебоями электроэнергии. С отключением электричества прекращает свою работу, а поток теплоносителя продолжает двигаться естественным путем за счет сил гравитации и разницы температуры в системе. Производительность и теплоотдача при выключенном насосе резко падают;
- насосное оборудование редко бывает полностью бесшумным. Рекомендуется выделять под котельную отдельную подсобку.
Элементы и принцип функционирования системы

Однотрубная система, которую также именуют , представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.

Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).
Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:
- воздухоотводчик;
- предохранительный клапан;
- манометр и термометр (могут быть объединены в едином корпусе).
В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.



Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.

Отдельно о насосе и его выборе
В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра. Как устанавливается , Вы можете прочитать в нашей статье.
В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.
Расчет
Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).
Мощность (кВт) = Расход (л/мин)
Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.
Мощность насоса (кВт) = L / 10 х 0,6,
где L – длина циркуляционного кольца.
То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.
Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя
| Расход, л/мин | Диаметр, дюймы |
| 5,7 | 1/2 |
| 15 | 3/4 |
| 30 | 1 |
| 53 | 11/4 |
| 83 | 11/2 |
| 170 | 2 |
| 320 | 21/2 |
Таблица 2. Показатели скорости потока теплоносителя для бесшумной работы системы
В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.
Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.
В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.
Разводка однотрубной системы отопления
Однотрубную систему отопления монтируют горизонтально либо вертикально. К любому типу разводки допустимо подключать бойлер и систему теплого пола. Для этого в обвязке котла предусматривается распределительный коллектор, через который нагретый теплоноситель будет поступать в бойлер, радиаторы и контур теплого пола.

Горизонтальная магистраль, к которой подключаются радиаторы, монтируют над чистовым покрытием пола либо под ним. Второй скрытый способ подразумевает использование теплоизоляционных материалов для снижения тепловых потерь.

Такая схема подразумевает наличие вертикального стояка, по которому теплоноситель поднимается на максимальную высоту. От вертикального центрального стояка отводится горизонтальная разводка к другим стоякам. На каждом этаже устанавливаются радиаторы, которые подключаются к дополнительным стоякам. В верхней точке центрального стояка устанавливается расширительный бачок.

Видео – Вертикальная разводка однотрубной системы отопления
Видео – Однотрубная система отопления
Монтаж
Рассмотрим принципы монтажа отдельных элементов
Котел
В первую очередь устанавливается нагревательный котел, выполняется монтаж трубопровода и вытяжки. Часто применяются газовые агрегаты, как наиболее экономичные. Для котла выделяется отдельная подсобка (котельная), обычно расположенная на первом либо цокольном этаже здания.
Трубы
Котел имеет входной и выходной патрубки, к которым крепятся трубы отопления, проходящие по периметру всех отапливаемых помещений. Материал труб теплопроводки выбирается владельцем индивидуально, рекомендуемые трубы для обвязки – медные. Соединение труб производится в зависимости от материала, посредством сварки, пайки, фитингами.
Обратите внимание! Монтаж магистралей необходимо проводить до укладки финишного напольного покрытия. Причем это правило актуально как в случае прокладки трубопровода в полости пола, так и в случае его монтажа над чистовым полом.
Несмотря на эстетичность скрытого типа монтажа, рекомендуется прокладывать трубы именно над полом, так как при аварийных ситуациях будет гораздо легче найти дефектный участок и произвести ремонт.
и группа безопасности


Расширительный бачок стандартно монтируется в верхней точке системы (если дом имеет только один этаж, бачок должен располагаться на 3 м выше котла). К трубопроводу, который выходит из котла подключается тройник и фиксируется вертикальный стояк. Эта труба в свою очередь подключается к бачку открытого либо закрытого типа. С расширительным баком мембранного типа одновременно монтируется группа безопасности. Этот прибор устанавливается на трубопровод через тройник с резьбовым соединением.

Радиаторы

Лучший вариант монтажа радиаторов – с байпасом и двумя запорными клапанами на входе и выходе. Таким образом можно отключать отдельный радиатор, не перекрывая полностью поток теплоносителя в системе. При поломке радиатор легко будет заменить, перекрыв краны и демонтировав отопительный элемент. Рекомендуется установка кранов Маевского на каждый радиатор.

Количество секций зависит от удаленности радиатора от котла – в самых дальних комнатах отопительный приборы должны быть мощнее ввиду последовательного подключения всей системы и остывания теплоносителя в процессе движения по трубопроводам. Если разводка вертикальная (многоэтажный дом), то бо льшим количеством секций должны обладать радиаторы первого этажа.

Любое произведенное в заводских условиях оборудование оснащается подробной инструкцией и технической документацией. Перед установкой важно ознакомиться со всеми рекомендациями производителя.
Насос устанавливается на участке с возвращающимся в котел остывшим теплоносителем, причем ротор должен быть расположен строго горизонтально. Чтобы узнать, как развернуть насос относительно потока теплоносителя, следует найти стрелку на корпусе и ориентироваться на ее положение.

Перед насосом в трубопровод необходимо врезать фильтр грубой очистки, чтобы посторонние примеси (например, окалина и песок) не нарушили работы крыльчатки и всего насоса в целом. Емкость для сбора осадка должна быть расположена под фильтром, тогда последний не будет препятствовать движению потока теплоносителя.

Нередко насос устанавливают с байпасом. Этот небольшой участок трубы с двумя запорными вентилями позволяет производить замену и ремонт оборудования без полного слива теплоносителя из системы.


Для бесперебойного электроснабжения важно предусмотреть подключение насоса к трем независимым аккумуляторам, смонтированным последовательно. Этот внешний источник бесперебойного питания позволит системе функционировать минимум два часа даже в случае отключения электроэнергии. При монтаже используется термостойкий силовой кабель. Важно исключить соприкосновения трубопроводов, корпуса насоса и двигателя с силовым кабелем. Также важно правильно обустроить заземление устройства.

Запуск системы
Когда все элементы будут смонтированы, следует открыть вентиль, чтобы заполнить систему теплоносителем. Далее из системы удаляется воздух, а на насосе откручивается центральный винт (находится на крышке корпуса). Появившаяся из под винта жидкость укажет на полное удаление воздуха и возможность запуска оборудования (винт перед включением следует затянуть).

Видео – Насос для системы отопления
Видео – Установка циркуляционного насоса



Сепаратор воздуха — аналог клапана Маевского










Недостатком отопительных систем с естественной циркуляцией многие считают то, что напор в системе весьма невелик. Это провоцирует более длительный прогрев системы, особенно в том случае, если расстояние между котлом и радиаторами достаточно велико. Для того чтобы компенсировать этот недостаток, следует дополнять систему отопления циркуляционным насосом. Система отопления с принудительной циркуляцией чаще всего применяется в строениях, которые необходимо отапливать постоянно.
Для того чтобы система отопления с принудительной циркуляцией работала на самом деле эффективно, при ее планировании необходимо учитывать следующие параметры:
- мощность котла и радиаторов;
- диаметр и продолжительность трубопровода;
- скорость перемещения теплоносителя.
Определить некоторые необходимые параметры можно, опираясь на известные цифры.
В частности, если вы планируете установку 7 радиаторов, мощность каждого из которых составляет 4 кВт, то вам потребуется котел мощностью минимум 28 кВт.
Для радиаторов такой мощности расход воды составляет 4 л/мин. Учитывая эти параметры, можно определить, что подходящий диаметр трубы (при расходе теплоносителя 5,7 л/мин) – 1,2 дюйма. Подобный расчет предусматривает скорость перемещения теплоносителя приблизительно 1,4 м/с. И в соответствии с полученными данными можно подбирать циркуляционный насос.
Выбор насоса
Планируя отопление с принудительной циркуляцией, большинство из нас хотят создавать ее с учетом еще одного параметра – она должна быть максимально экономичной. Для того чтобы схема отопления с принудительной циркуляцией в полной мере соответствовала данному требованию, можно приобретать насос небольшой мощности – до 100 Вт. Подобный насос имеет вполне доступную стоимость, потребляет небольшое количество электроэнергии и прекрасно справляется со своей прямой задачей – обеспечивает быстрое перемещение теплоносителя, что, в свою очередь, способствует быстрому и равномерному прогреву помещений.

При выборе насоса следует учитывать, что он должен соответствовать трем параметрам:
- надежность;
- невысокий уровень производимого шума (вибрации);
- поддержка требуемой для качественного обогрева скорости теплоносителя.
Некоторые современные схемы принудительного отопления оснащаются встраиваемыми насосами. Преимущество подобной модели состоит в том, что нет необходимости тщательно рассчитывать параметры оборудования. В таком случае, единственное, что следует учитывать при выборе котла, – размеры помещения, которое необходимо отапливать, и продолжительность трубопровода.
Принцип работы отопительной системы, оснащенной насосом
Для большей эффективности работы системы с принудительной циркуляцией можно устанавливать насос как на трубы подачи теплоносителя к радиаторам, так и на отток отработанной жидкости.
Установка насоса на трубы оттока воды является, в некоторой степени, более рациональным решением. Это связано с тем, что отдельные элементы насоса (в частности – прокладки) могут прослужить значительно дольше, и покажут себя более эффективными в работе при постоянном взаимодействии с холодным теплоносителем. А вот постоянное воздействие горячей жидкости может вызвать их более быстрый износ. Из этого можно сделать простой вывод – установка насоса на этапе оттока воды способна значительно продлить его срок службы.

При замкнутом контуре насос перекачивает одно и то же количество воды. При этом давление и на входе в насос, и на выходе жидкости из него различается несущественно. Использование циркуляционного насоса позволяет поддерживать постоянный уровень теплоносителя в расширительном баке.
Правильная работа насоса предусматривает одно важное требование – во время его работы в трубопроводе, подающем горячий теплоноситель, непременно должно быть гидростатическое давление. Его наличие означает отсутствие возможности подсоса воздуха.
Расширительный бак в отопительной системе – достаточно важный элемент, который используется для сохранности целостности системы при чрезмерном нагреве воды. Ведь если такая ситуация случается, в системе, не имеющей расширительного бака, может случиться прорыв.
Довольно продолжительное время практически во всех системах, предполагающих принудительное отопление, использовались открытые расширительные баки.
Открытый бак связан с атмосферой – и за счет этого существует возможность контроля избыточного давления в системе. В некоторых случаях, когда давление повышалось до критического уровня, производится сброс излишка теплоносителя – таким образом давление удавалось понизить.

В современных отопительных системах используется расширительный бак иного типа – закрытого. Он являет собой (в большинстве случаев) довольно вместительную закрытую овальную емкость, внутреннее пространство которой разделено горизонтально на две части посредством достаточно эластичной перегородки. При этом верхняя часть бака заполнена воздухом (в некоторых видах используется газ), а нижняя – теплоносителем.
Работает бак весьма просто. В случае если давление в системе увеличивается из-за чрезмерного нагрева теплоносителя, перегородка бака выгибается в сторону воздушной камеры. А если давление в системе понижается, повышение его достигается посредством выгибания перегородки в сторону жидкости.
Отдельные модели расширительных баков оснащены специальным клапаном, при помощи которого можно снизить уровень давления в воздушной камере путем спуска излишков воздуха в атмосферу.
При создании такой системы, как схема принудительного отопления двухэтажного дома, следует максимально внимательно относиться ко всем деталям. Неправильно спланированная и смонтированная принудительная система отопления – источник излишних трат, поскольку она будет потреблять повышенное количество электроэнергии, а, кроме того, – не исключены регулярные поломки.
В свою очередь, правильно сконструированная принудительная система отопления частного дома не доставит хлопот в обслуживании и позволит на протяжении холодного времени года постоянно и, что главное, качественно обогревать ваш дом.
Этап проектирования и строительства, когда определяется схема отопления частного дома, довольно ответственный момент в процессе теплоутепления. Ведь неправильно спланированная система «грозит» Вашему дому отсутствием качественного тепла, «перенасыщением» дома элементами «интерьера» в виде лишних радиаторов отопления, отсутствием возможности оперативно управлять режимом работы системы… и при этом за Вами же потраченные деньги.
Разбирая огромное количество схем, которые представлены на страницах литературы и сайтов по теме утепления и отопления, можно немного «заблудиться». Поэтому мы остановимся на нескольких, наиболее часто используемых, схемах, изучив их преимущества и недостатки.
Как Вы уже, наверняка знаете, существует два типа схем:
- схема системы отопления с естественной циркуляцией теплоносителя;
- с принудительной циркуляцией теплоносителя.
Так же существуют однотрубные и двухтрубные системы отопления, которые могут быть реализованы как в системах с естественной циркуляцией, так и в «принудительных».
Теплоносителем в таких системах может быть:
- обычная вода;
- антифриз (незамерзающая жидкость для отопительных систем)
Внимание! При использовании антифриза необходимо уточнить совместимость его с материалом уплотнительных прокладок секций радиаторов отопления. В таких системах крайне нежелательно использование алюминиевых радиаторов!
Схема отопления с естественной циркуляцией
Схемы отопления с естественной циркуляцией теплоносителя сегодня не особенно популярны в виду их «морально старческого возраста», низкого КПД, громоздкости, дороговизны материалов и монтажа, невозможностью дифференцированного регулирования температуры в отдельных радиаторах и т. д.
Но они незаменимы в тех домах, где отсутствует электричество, так как такие системы, оборудованные твердотопливным котлом, могут работать автономно (с периодическим присутствием человека, естественно).
Принцип действия системы отопления с естественной циркуляцией (ее еще называют самотечной) заключается в создании разницы температур теплоносителя на выходе из котла и его входе. Благодаря разной плотности теплоносителя при разных температурах он движется по трубам самотеком, без использования циркуляционного насоса, то есть теплая вода поднимается вверх, а на ее место «приходит» из обратной трубы уже остывшая вода. По мере последовательного прохождения через радиаторы теплоноситель понижает свою температуру, отдавая тепло в окружающую среду, а после «полного круга» и возврата в теплообменник котла он вновь нагревается, и цикл повторяется.
Последовательная однотрубная схема системы отопления частного дома с естественной циркуляцией
Внимание! Для функционирования такой системы обязательными условиями есть: достаточно большой диаметр труб (d>=1 дюйму), особенно центрального стояка и уклон труб магистрали по всей системе (не менее 1 см на 1 м длины).
Кроме этого, точка «водозабора» теплоносителя из стояка должна располагаться выше самого верхнего радиатора, а сам котел должен находиться ниже самого крайнего радиатора.
Объем теплоносителя в таких системах достаточно большой и зависит от диаметра труб и длины системы. В среднем, объем воды в 3 раза будет больше в системе с естественной циркуляцией, чем в системе с принудительной. И это при равной площади обогреваемых помещений.
Большое количество теплоносителя в системе повышает ее инерционность. В этом есть и положительный момент, если котел «потухнет», тепло в системе будет сохраняться еще некоторое время. А в случае использования в системе отопления антифриза, Вы просто заплатите за дополнительные десятки литров этого вещества.
Последовательное прохождение теплоносителя через радиаторы отопления приводит к его охлаждению. Таким образом, те радиаторы, которые находятся в начале системы (от центрального стояка) будут нагреваться сильнее, чем те, которые находятся в конце отопительной магистрали (перед котлом). Регулировать степень нагрева радиаторов при таком их соединении практически невозможно.
Еще одной особенностью такой системы является ее «переборчивость» к материалу используемых труб. В обязательном порядке они должны быть металлическими - обычно стальными. Полимерные трубы просто не выдержат высокой температуры, которая может возникнуть в системе при перегреве теплоносителя в котле. Последствия такого «ограничения» в выборе материалов - низкий КПД всей системы в целом, дороговизна монтажа и сведение на «нет» эстетики современных отопительных приборов большим диаметром стальных труб и громоздкостью всей системы в целом.
Обязательным элементом такой системы отопления является расширительный бак открытого типа, который в обязательном порядке должен находиться в верхней точке системы. Его объем должен составлять примерно 1/10 от объема теплоносителя в системе. Например, при объеме теплоносителя в системе 200 л, емкость бака должна составлять 15-20 л. Открытый тип бака предполагает, что система постоянно имеет контакт с атмосферным давлением. Это также является обязательным условием существования системы.
Подводим итоги.
Самотечная схема водяного отопления имеет такие преимущества:
- возможность автономного использования;
- достаточно высокая тепловая инерционность.
Недостатки:
- большой объем теплоносителя (антифриза);
- неэстетическая «громоздкость»;
- невысокий КПД;
- дорогостоящий (сложный для самостоятельного выполнения) монтаж;
- достаточно высокая стоимость;
- отсутствие возможности регулировки температуры.
Информация «плюс»! В самотечных последовательных однотрубных системах возможно и последовательно-параллельное подключение радиаторов отопления. В этаких случаях появляется возможность регулирования потока воды через некоторые из них. Но! Использование терморегуляторов ограничено - можно устанавливать такое устройство только на один из двух параллельных радиаторов. Замкнутый поток теплоносителя через систему перекрывать полностью нельзя - возникнет перегрев!
Параллельный двухтрубный вариант системы отопления частного дома

В системе, схема которой изображена на рисунке, температура отдельных радиаторов уже не будет сильно зависеть от расположения, можно уже регулировать температуру отдельных радиаторов, но не всех! Также обязателен уклон горизонтальных труб (стояков) и их достаточно большой диаметр.
Переходим к следующей схеме системы отопления.
Схема отопления с принудительной циркуляцией теплоносителя
Рассмотренные в предыдущем разделе статьи схемы системы отопления можно легко превратить в системы с принудительной циркуляцией теплоносителя. Для этого в систему «перед котлом на обратной трубе «врезается» циркуляционный насос. Кроме насоса в системе меняется с открытого типа на закрытый.
Но комфортное использование системы возможно только при ее двухтрубном исполнении и с принудительной циркуляцией. Параллельное подключение радиаторов позволяет регулировать температуру каждого отдельно как в ручном режиме с помощью вентиля, так и поставив на каждую батарею автоматический терморегулятор. Возможна также полная автоматизация работы такой системы отопления, но за дополнительные немалые деньги.

Экономия! Такая возможность регулирования температуры радиаторов в различных комнатах в зависимости от потребности позволяет экономить до 20% энергоносителей, используемых в котле.

Какие «заслуги» циркуляционного насоса в таких системах отопления. Он:
- Повышает скорость перемещения теплоносителя, что способствует более динамичному изменению температуры всей системы в целом при регулировании и, в целом, повышает КПД системы.
- Позволяет снизить температуру теплоносителя, что влечет за собой возможность использования пластиковых труб.
- Позволяет значительно уменьшить диаметры труб, что снижает затраты на материал и сложность монтажа.
Покупка насоса и его потребляемая электроэнергия окупаются этими, уже перечисленными, преимуществами.
Внимание! При покупке газового или электрического котла обратите внимание на такой момент - циркуляционный насос может быть уже встроенным в котел. Поэтому схема обвязки настенного котла отопления может не «содержать» внешний циркуляционный насос. А при использовании длинных контуров «теплого пола» Вам придется (возможно) установить еще и дополнительный насос на эти контуры.


Схема отопления с принудительной циркуляцией имеет «приятное» отличие от систем с естественной циркуляцией теплоносителя — независимость высоты установки котла от высоты установки отопительных радиаторов.
Циркуляционный насос обычно устанавливают на обратной трубе в расчете на то, что более холодная вода позволит продлить срок службы насоса.
Такая параллельная схема подключения позволяет использовать в системе отопления водяной теплый пол (Ссылка)и комбинировать любое количество радиаторов в зависимости от мощности котла, то есть использовать сложные схемы разводки отопления. Такой тип имеет схема отопления двухэтажного дома.
Более подробно такие схемы отопления частного дома мы рассмотрим в конкретных статьях про организацию отопления различных помещений частного дома.
Схемы подключения радиаторов отопления
Используемые схемы подключения радиаторов отопления могут быть различные и зависеть еще и от вида самой схемы отопления частного дома.
Различные виды подключения радиаторов к системе отопления имеют также различные коэффициенты теплопотерь при теплоотдаче.
Строительство частного дома, а особенно если оно проводится самостоятельно – это длинная череда решений самых разнообразных проблем. И одна из наиважнейших – это обеспечение в будущем здании самых оптимальных условий проживания в любое время года (если, конечно, дом не планируется только в качестве летней дачки).

А уже в этой сфере создания нужного микроклимата в помещениях наиболее сложной станет задача правильного расчета и монтажа надежной системы отопления. Несмотря на появление современных систем электрического обогрева дома, лидером по по пулярности и востребованности остается водяное отопление – оно более привычно, проверено временем, технологии его монтажа и отладки отработаны до мелочей. Хозяину дома, который выбрал именно водяное отопление, остается определиться с конкретной разновидностью – закрывая или открытая система теплоснабжения, с ее «аппаратным наполнением» и с системой разводки труб по дому.Затем идут этапы тщательного проектирования и монтажа.
Среди многочисленных публикаций по этому вопросу, размещенных в интернете, можно встретить немало таких, в которых утверждается, что открытая система теплоснабжения – чрезвычайно проста в устройстве и ее можно смонтировать буквально за один день. Если читателю попадается такие «художества» – можно безо всякого сожаления чтение прерывать и закрывать страницу – автор явно не имеет ни малейшего представления, ни об отоплении вообще , ни об открытой системе – в частности. Любая система должна быть правильно спроектирована с учето м м ногочисленных нюансов, хорошо сбалансирована, надежно смонтирована – и эти задачи никак абсолютно простыми и скорыми в исполнении не назовешь .
Что представляет собой открытая система теплоснабжения
Прежде всего, необходимо сразу сделать одно важное замечание. Очень часто, описывая открытую систему отопления, авторы все факты «мешают в кучу», преподнося ее обязательно как отопление с естественной циркуляцией теплоносителя. Ничего подобного! Открытая система может быть и с естественной, и с принудительной циркуляцией жидкости, причем при грамотном исполнении у хозяе в в сегда есть возможность легко и быстро переключаться с одного режима на другой.

Главная же особенность открытой системы – отсутствие в ее контуре какого бы то ни было искусственно созданного избыточного давления, так как она напрямую связана с атмосферой. В системе в обязательном порядке смонтирован расширительный бак, свободный объём которого предназначен для компенсации расширений жидкого теплоносителя при повышении температуры. Такой бак всегда располагают в самой высшей точки всей трубной разводки контура отопления. Таким образом, на него еще ложится функция воздухоотводчика – все скопления газов в трубах должны выйти наружу именно здесь. Служит он и своеобразным водяным затвором – слой жидкого теплоносителя, который обязательно всегда должен быть в расширительном баке, предотвращает попадание воздуха в систему извне.
Стоит рассмотреть подобную систему подробнее:

1 – источник тепловой энергии, котел , работающий на определенном виде топлива (твердом , жидком, ) или использующий для нагрева электрическую энергию.
2 – восходящий от котла стояк, который поднимается до высшей точки системы и очень часто именно в этом месте заканчивается расширительным баком. Могут, правда, быть и иные варианты расположения – об этом будет сказано позже. Главное – для этого стояка всегда используется труба самого большого в системе диаметра – это помогает обеспечивать нужную разницу давления в подающей обратной трубах.
