Прячем трубы в ванной под гипсокартон. Как спрятать трубы в ванной? — пошаговая инструкция с фото примерами. Два основных способа укрытия труб, расположенных горизонтально

Без систем коммуникаций невозможно оборудовать ванную комнату. Однако канализационные и водопроводные трубы вряд ли поспособствуют эстетичному виду помещения. По этой причине большинство домовладельцев в процессе ремонта задаются целью, как спрятать трубы в ванной. Для решения такой задачи сегодня существует несколько способов, начиная от маскировки коммуникаций в стене и заканчивая декоративным оформлением при помощи мебели.

Скрытая разводка труб в ванной позволит сэкономить дефицитное пространство и создать эстетичный интерьер.

Необходимость маскировки

Прежде чем думать о том, как скрыть трубы, необходимо разобраться с типом разводки коммуникаций. Как правило, в ванной комнате имеются три точки для отведения и подвода стоков:

умывальник;
стиральная машина;
ванна.

Определив, какая именно сантехника будет монтироваться в комнате, следует нанести точную разметку на стене в тех местах, где вы запланируете выход для труб. Нижняя точка стока воды – это слив из ванной. При ее планировке важно побеспокоиться о том, что бы трубы находились под небольшим уклоном.

С водопроводной разводкой, как правило, особых трудней не возникает, однако при укладке канализационных труб важно, чтобы коммуникации шли под наклоном в направлении стояка. Сливы стиральной машинки и умывальника можно примкнуть к трубам ванны. Однако при планировке стоит продумать варианты вывода труб – это можно сделать через стену облицовки самой ванной либо через стену помещения.

Грамотно продуманная схема разветвления коммуникаций позволит выбрать оптимальный способ маскировки труб.

Решение №1: прячем трубы в стену

Данный подход является наиболее правильным с эстетической точки зрения, т.к. спрятанные в стену коммуникации совершенно незаметны и практически недоступны. Этот способ маскировки труб осуществляется на начальной стадии ремонта, т.к. закрыть трубы в стене и не нанести урон чистовой отделке не получится. Суть метода заключается в том, что в стене делается специальная штроба, в которой помещаются коммуникации.

Важно! Следует понимать, что замуровать в стену все трубы не получится. К примеру, канализационный лежак или стояк с диаметром 110 мм физически не поместится в стену. А проделывать более глубокую штробу запрещается, т.к. это будет грубейшим нарушением целостности стены и конструкции дома в целом. По этой причине маскировка в стене подходит для скрытых коммуникаций, диаметр которых не превышает 50 мм .

В процессе разработки каналов для труб на стене необходимо сделать специальную разметку, по которой будет делаться штроба. Размер полости должен быть таким, чтобы коммуникации идеально помещались в ней, а в случае с ответвлением труб горячего водоснабжения, также потребуется проделать штробу немного шире, чтобы расширенная при нагреве труба не упиралась в стенки канала. Затем изделия прокладываются в сделанный для них путь и фиксируются при помощи специальных креплений, чтобы их можно было в дальнейшем облицевать.

Важно! Категорически запрещается оставлять штробы открытыми. Необходимо качественно заделать их цементным раствором. Также трубопроводы должны быть надежно зафиксированы при помощи специальных креплений – хомутов и клипс.

Полностью спрятать можно такие коммуникации:

трубы, выполненные из паяной меди;
пластиковый водопровод;
стальные коммуникации и их сварные соединения;
металлопластиковые пресс-фитинги, обжатые с помощью специальных клещей.

Маскировка таких труб в ванной комнате или туалете совершенно безопасна, поскольку домовладелец не будет опасаться за прорыв коммуникаций, преждевременный износ и пр. Их соединения надежны, а материал позволяет эксплуатировать в течение десятилетий.

резьбовые фитинги на металлопластиковой основе, которые собираются ключами;
резьбовые соединения стальных труб.

Штробление и укладка труб в стены – наиболее трудоемкий, но эстетичный вариант маскировки.

Решение №2: гипсокартонный и пластиковый короба

В отличие от предыдущего метода маскировки, сооружение короба – отличный вариант для того, чтобы спрятать лежаки и стояки крупного диаметра. С его помощью можно скрыть целые скопления трубопроводов и сделать красивую облицовку под общий дизайн комнаты.

Существует два варианта коробов для коммуникаций – из пластика и гипсокартона. В чем же разница между ними? Пластиковая коробка более практична в плане быстрого доступа к скрытой разводке труб. В случае экстренной необходимости ее можно проще и быстрее разобрать, с минимальными повреждениями. Также ее можно собрать снова, чего нельзя сказать о гипсокартонной конструкции. Как правило, такой короб облицовывается кафельной плиткой. Поэтому область применения этих двух изделий разнится – под пластик лучше всего прятать старые трубы, состояние которых вызывает сомнения, а под гипсокартон можно зашивать новые коммуникации, собранные их современных материалов.

Общая методика сооружения короба сводится к таким действиям:

1.К прилегающим к углу стенам фиксируются направляющие профили.

2.Затем собирается угол, который делается из двух профилей, скрученных между собой. При этом важно, чтобы полки профилей были сориентированы друг к другу под углом 90°.

3.В завершении сооружения каркаса угловой элемент необходимо раскрепить между стеновыми направляющими с двух сторон.

4.Готовый каркас обшивается пластиком либо гипсокартонным листом.

Важно! При монтаже пластикового короба стоит учесть, что последняя панель не должна крепиться намертво. Достаточно приклеить ее силиконом к торцевой стене. Это позволит обеспечить легкий доступ к коммуникациям, т.к. достаточно срезать клей ножом и избежать повреждений конструкции.

Короб для скрытой разводки позволит спрятать самые крупные коммуникации.

Решение №3: сантехнические рольставни

Ещё один вариант маскировки трубопроводов заключается в использовании сантехнических рольставень. Такие изделия имеют сразу несколько предназначений:

поглощают рабочий шум сантехнического оборудования;
маскируют трубы;
улучшают эстетику в интерьере;
обеспечивают полный доступ к узлам коммуникаций.

Использование рольставен – достаточно удобный способ чтобы спрятать водопроводную разводку, т.к. при внешней аккуратности сохраняется полный доступ к любым сантехническим элементам. К тому же, за роллету можно спрятать даже бойлер.

Рольставни в ванной помогут создать аккуратный и эстетичный интерьер.

Решение №4: мебель

Спрятать трубы в мебели настолько же удобно, как и в коробе. Коммуникации всегда будут в легкой доступности, при этом внешне ни один трубопровод не будет заметен. Однако в случае такой маскировки необходимо быть уверенным в качестве стыков и материала самих труб, в противном случае шкаф или тумба будут безнадежно испорчены.

Использование подвесных тумб – наиболее современный вариант, который позволяет сделать комнату безупречно аккуратно, а также сэкономить дефицитное пространство под умывальником для размещения других предметов интерьера.

Использование подвесной мебели – оригинальный способ спрятать разводку трубопровода.

Не менее интересным вариантом является установка фальш-шкафа или декоративной шторки для прикрытия коммуникаций. Для реализации такого решения потребуется совсем немного времени и затрат. Всё, что требуется – выбрать подходящую к интерьеру комнаты шторку и повесить ее на каркас умывальника. Такой вариант подходит для маскировки труб диаметром до 50 мм, однако он обеспечивает максимальную простоту эксплуатации и легкий доступ.

Скрыть разводку стока под умывальником за шторкой – оптимальный вариант для стиля шебби-шик.

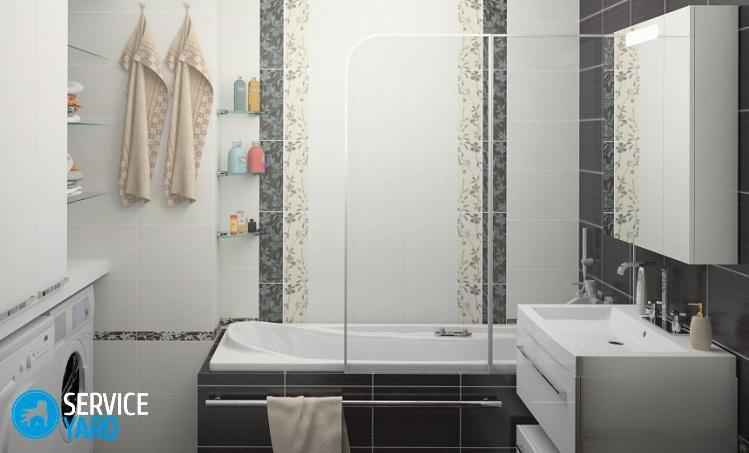

Решение №5: кафельная плитка

Данный подход является самым популярным при отделке санузлов, поскольку маскировка трубопроводной разводки за плиткой не требует крупных капиталовложений, а широкий ассортимент расцветок и узоров кафеля сделает ванную комнату эстетичной и оригинальной.

Чтобы скрыть трубы за кафельной стеной изначально необходимо установить гипсокартонную перегородку. Как правило, она делается из водостойкого материала, листы которого крепятся на металлический каркас. На перегородку фиксируется плитка. Однако самым сложным в процессе сооружения такой конструкции является создание доступа к кранам. Поэтому размер проема должен быть таким, чтобы через него можно было беспрепятственно попадать к узлам коммуникаций. Как правило, такой люк сопоставим по размерам с одной либо двумя кафельными плитками.

Люк может быть полностью утопленным в стене, замаскированным под общую кладку кафеля. В таком случае стена выглядит сплошной. Либо же можно установить накладной сантехнический люк, который изготавливается из металла и имеет магнитный замок. Данные изделия доступны в продаже, имеют низкую стоимость, а аккуратный внешний вид не испортит общее оформление интерьера.

Кафель – простой и эстетичный вариант маскировки трубопроводной разводки.

Проведенные коммуникации водопровода в ванной комнате и туалете необходимо надежно прятать, чтобы не нанести урон общему интерьеру помещения. Для решения такой задачи существует масса способов, каждый из которых имеет свои особенности и позволяет выбрать оптимальный вариант для ремонта своего жилища.

Мастер-класс по укладке кафельной плитки на короб представлен ниже:

Ничем не прикрытые, торчащие из стен коммуникации могут испортить впечатление от самого качественного ремонта. Поэтому во время проведения ремонтных работ неизбежно встает вопрос, как спрятать трубы в ванной так, чтобы интерьер выглядел стильно и красиво. Каждый мастер или хозяин помещения решает проблему по-своему, ведь существует множество вариантов замаскировать канализационные и водопроводные трубы.

Но перед тем, как закрыть трубы в ванной комнате в стяжку или скрывать в стене, нужно понимать, что не все соединения и трубопроводы можно заделывать.

Какие разводки можно заделывать, а какие нельзя?

Итак, не ко всем коммуникациям применим скрытый монтаж. При грамотно сделанной коллекторной разводке, когда к каждой точке потребления проведена отдельная пара труб без лишних соединений, проблема, как спрятать канализационные трубы в ванной, перестает быть проблемой, поскольку в этом случае подходит любой вариант. Но иногда появляется необходимость в дополнительной врезке или удлинении трубы, что предполагает наличие соединения.

Некоторые из этих соединений будут надежными, и их спокойно можно закрывать в стены или стяжку, не опасаясь неожиданных протечек. Можно заделать такие типы трубопроводных и канализационных разводок:

сварные соединение стальных труб;
спаянные медные соединения;
пресс-фитинги под сшитый полиэтилен;
качественные пресс-фитинги на, правильно обжатые строительными клещами.

Другие типы разводок всегда должны иметь доступ для постоянного обслуживания, ремонта и замены. Нельзя скрыть трубы в ванной, если это:

резьбовые соединения любых труб;
резьбовые фитинги на металлопластиковых трубах, зажимаемые ключами.

Такие соединения со временем ослабнут или придут в негодность, и тогда протечек избежать не удастся. Если разводка не будет замурована, то при периодическом осмотре можно заметить течь и принять меры по ее устранению. В противном случае слабое соединение или ослабленный резьбовой фитинг, спрятанный в стене, даст знать о себе не вам, а вашим соседям, в виде затопления их жилплощади. И помимо необходимости разрушения собственных стен или пола, вам придется оплачивать ремонт у соседей.

Правила маскировки трубопровода

Чтобы помещение выглядело стильным и при этом все коммуникации исправно работали, необходимо знать, как правильно замаскировать ту или иную трубу, соединение, разводку. Существует несколько простых правил, как убрать трубы в ванной, которые следует соблюдать при проведении ремонтных работ:

Делайте разводки с минимальным количеством соединительных элементов.
Используйте соединения с таким же запасом прочности и из того материала, что и трубы.
Даже если вы уверены в надежности разводки, в месте соединения лучше предусмотреть небольшой замаскированный люк, чтобы можно было проверять трубопровод.
Применяйте изоляцию, чтобы позволить трубам свободно расширяться и предотвратить образование конденсата.
Заранее составьте схему разводки, грамотно разместив все трубы и соединения.

При разработке схемы, как закрыть трубы в ванной, необходимо учитывать:

пригодность стен для штробления (тип и толщина);
диаметр труб;
наличие гидроизоляции и армирования стяжки пола, ее толщину;
маршрут трубопровода.

Итак, то существует несколько проверенных способов, как закрыть канализационные трубы в ванной или трубопроводную разводку. Рассмотрим каждый из них в отдельности.

Маскировка коммуникаций мебелью

Проще всего скрыть трубы в ванной комнате за встроенной или навесной мебелью, такой вариант отличается относительной дешевизной и быстротой. При вертикальном расположении труб можно приобрести шкаф-пенал нужных размеров. У него убирается задняя стенка, и делаются вырезы в верхней и нижней панелях. В итоге получаем шкаф с трубами внутри.

Но такой вариант имеет один серьезный минус. В местах, где находятся трубы постоянно повышенная влажность, к которой чувствительна практически вся мебель. Можно обработать шкаф специальным раствором, но это довольно долгая и дорогостоящая операция.

Монтаж трубопровода в стену

Этот метод хорош в том случае, если делается перепланировка или дом находится в процессе строительства. Для того чтобы закрыть трубы в ванной комнате в стену придется штробить, но стоить помнить что в панельном доме такие работы в горизонтальном направлении запрещены. Так же во многих случаях стены довольно тонкие для проведения таких работ.

При таком виде монтажа не стоит использовать металлические трубы, а также коммуникации с наличием резьбовых соединений. Одним из важных аспектов такой работы это правильная разводка труб, а при наличии облицовки нужно еще учитывать толщину плитки. После этого укладывается теплоизоляция. Последними штрихами остается только оштукатуривание и облицовка.

Такой вид маскировки помогает сделать помещение просторней и придает более привлекательный внешний вид. Минусом является то, что при утечках добираться до труб будет намного сложнее.

Как маскировать трубы в короба и ниши?

Одним из простых и удобных методов перепланировки является изготовление короба из гипсокартона. Для этого понадобятся металлический профиль или деревянные планки нужной длины и сечения и собственно гипсокартон, из этого всего сооружается конструкция, которая будет нуждаться в отделке. Большей простотой монтажа отличается конструкция из пластиковых панелей.

Таким же методом делаются и ниши, которые также зашиваются гипсокартоном, но они позволяют не только скрыть трубы под гипсокартон, но и вместить умывальник, стиральную машину и т.д.

Одним из недостатков такого метода – это то, что занимается большая площадь, что играет большую роль в помещениях небольшой площади. Поэтому перед тем, как зашить трубы в ванной гипкартоном, нужно произвести точные расчеты по площади.

Как скрыть трубы при помощи специального экрана?

В наши дни магазины предлагают богатый выбор экранов, решающих проблему, как скрыть коммуникации. Он выглядит как рама с двумя направляющими, к которой должны крепиться гипсокартонные или пластиковые панели.

Такая конструкция отличается относительной дешевизной и при этом достаточно эстетически выглядит. Можно добавить так же то, что она достаточно легко демонтируется, что позволяет легко добраться к коммуникациям в случае какой-либо аварии. Единственный минус, как и у ниш с коробами, – занимает достаточно большую площадь.

Практичное применение роллетов

Роллеты для скрытия труб в ванной применяются очень редко, что незаслуженно. Это практичные, подвижные конструкции, похожие по принципу действия на горизонтальные жалюзи, прекрасно скрывают ниши в стенах с коммуникациями. При необходимости роллеты легко открываются, предоставляя свободный доступ к разводке.

Преимущества:

простота в установке и демонтаже;
практичность в обиходе;
мобильность, обеспечивая широкий доступ к трубопроводу.

Недостатки:

применимы только к нишам и коробам;
сложно сделать самостоятельно, поэтому роллеты нужно заказывать у производителя.

Пошаговая инструкция, как зашить трубопровод стеной из гипсокартона

Такая конструкция очень проста в установке и достаточно доступна по цене. Оптимальным вариантом монтажа такой маскировки являются еще не обжитые помещения, где место установки перегородки определяется хозяином. Такой способ подойдет для ванных комнат большой площади.

Перед тем как начать установку стены, при использовании стальных труб, их надо заблаговременно подготовить, очистить от старых слоев краски (если таковой имеется) и покрасить.

Изначально требуется подготовить все инструменты и материалы, которые понадобятся в дальнейшем проведении работ.

И можно начинать создавать каркас:

При помощи уровня и отвеса намечаются контуры будущей стены.
По контурам, намеченным на стенах, полу и потолке прикрепляется направляющий профиль с помощью дюбелей.
Делается установка стоечного профиля, который с помощью саморезов присоединяется к направляющему.
Для укрепления сооружения устанавливаются поперечные перекладины.
Устанавливаем, то есть прячем трубы.
Нужно помнить! Разводка труб должна производиться во время создания каркаса. При этом надо учитывать толщину гипсокартона и если будет производиться облицовка плиткой, то и толщину плитки.

Теперь начинаем процесс обшивки гипсокартоном возведенного каркаса:
Заготавливаются нужных размеров детали. Дабы ускорить процесс, рекомендуется произвести данную операцию заблаговременно.
Листы фиксируются саморезами, их тип определяется материалами, которые используются во время монтажа. Они не должны сильно заглублять шляпки.
Излишние выступы листов удаляются лобзиком или ножовкой. Но если его длина недостаточна, то стык не должен приходиться на поперечную перекладину.
Для смотрового люка и вывода труб прорезаются отверстия.
На стыках с полом, стенами и потолком запениваются все щели.
Для доступа к вентилю и стояку устанавливают дверку.
Когда конструкция готова, ее покрывают шпаклевкой, а стыки проклеивают серпянкой.
Когда шпаклевка подсыхает, стену шкурят и покрывают грунтовкой.
Проводят отделочные работы: облицовка плиткой, покрытие жидкими обоями и пр.

Таким образом, решая, как спрятать водопроводные или канализационные трубы в ванной комнате, руководствуйтесь нашими советами и правила маскировки, применимые именно к вашему типу разводки.

Согласитесь, даже самое оригинальное дизайнерское решение оформления интерьера ванной комнаты может сойти на нет из-за малоприглядных инженерных коммуникаций. Спасти ситуацию можно путем умелой маскировки непрезентабельных элементов.

При этом необязательно быть виртуозом строительного мастерства – достаточно выбрать декоративные материалы, подготовить инструменты и запастись свободным временем.

Мы подскажем, как спрятать трубы в ванной, обеспечив при этом доступ для обслуживания системы. Изучив наши инструкции, вы самостоятельно сможете преобразить санузел, сэкономив деньги на услугах сантехников.

Первое, что необходимо сделать, прежде чем приступить к заделке труб в ванной – определиться с подходящим материалом.

Руководствоваться при выборе материала для скрытия труб в ванной комнате исключительно эстетической составляющей изделий не совсем правильно

Критерии, на которые стоит ориентироваться при выборе материала:

Легковесность . Чтобы конструкция не загромождала и без того ограниченное пространство, нужно подбирать материалы, для фиксации которых нет необходимости сооружать тяжеловесные каркасы. Можно задействовать обычные деревянные рейки или металлические профили.
Влагостойкость . Повышенная влажность для ванной комнаты является привычным явлением. Используемые при ее обустройстве материалы непременно будут подвергаться ее влиянию. Поэтому предпочтение стоит отдавать тем вариантам, которые не впитывают влагу и не деформируются при ее оседании на поверхности.
Устойчивость к воздействию химических реагентов. Без применения бытовой «химии» поддерживать чистоту в санузле довольно проблематично. При генеральной уборке помещения обработке подлежат все вертикальные и горизонтальные поверхности. А потому материалы, используемые для их облицовки, должны безболезненно переносить непосредственный контакт с бытовыми чистящими средствами.

Для скрытия коммуникаций в санузле отлично подходят декоративные МДФ плиты, стеновые панели из пластика, листы влагостойкого гипсокартона.

В облицовке стеновых конструкций интересно будут смотреться плиты декоративного оргалита, покрытые слоем меламинового ламината, и гипсовые 3D панели

Разнообразные текстуры популярных в последние годы гипсовых 3D панелей способны имитировать дерево, кирпич, мозаику и создавать на стенах причудливые узоры.

Важный момент: независимо от типа облицовочного материала, прежде чем закрывать трубы, стоит убедиться в их надежности. Закрыв трубопровод, который имеет дефекты, велик риск того, что в скором будущем придется в аварийном порядке разбирать конструкцию.

Возможные способы маскировки

Вариантов, подсказывающих, как можно скрыть трубы в ванной, существует немало. Они различаются по форме и предназначению возводимой конструкции, а также типам используемых материалов. Предлагаем рассмотреть наиболее популярные среди них.

Способ #1. Сооружение короба из гипсокартона

Гипсокартон – практичный и удобный в работе материал, с помощью которого легко решать множество задач по оформлению интерьера и перепланировке помещения. Пригодится этот материал и для того, чтобы как можно эстетичнее закрыть трубы в туалете и ванной.

Поскольку ванная комната – помещение, где преобладает повышенная влажность, при ее обустройстве применяют только влагостойкие листы гипсокартона

Главное отличие влагостойкого гипсокартона от традиционного аналога: его покрытие пропитано импрегнированными и антигрибковыми составами. Внешне материал отличается только по цвету: влагостойкие ГКЛ окрашены в зеленый оттенок.

Основой для короба из гипсокартона выступает каркас, собранный из стоечных профилей размером 27 х 60 мм и направляющих размером 26 х 27 мм.

При сооружении короба первым делом устанавливают металлический каркас, к нему крепят предварительно нарезанные по размерам отрезки гипсокартонных листов, а затем укладывают плитку

Декоративный короб сооружается в несколько этапов:

На поверхности пола и стен наносят разметку. Определив вдоль вертикальной поверхности самую выпирающую точку на коммуникациях, отступают от нее 3-5 см и проводят черту. По такому же принципу выполняют разметку горизонтальной поверхности.
Вдоль проведенной линии посредством дюбелей фиксируют рейки направляющего профиля. К ним крепят поперечины из стоечного профиля. Элементы соединяют посредством установки фиксаторов-крабов, размещая их на расстоянии в 15-20 см.
Для амортизации конструкции в местах прилегания каркаса к коммуникациям прокладывают специальную ленту.
Каркас обшивают полосами гипсокартона. Монтируя листы, важно следить, чтобы фасадная часть располагалась снаружи. При закручивании саморезов шляпки необходимо «утопить» в материал в пределах одного миллиметра.
Оформляют дверцу для короба. В готовой конструкции вырезают отверстие под . Чтобы сделать его невидимым, вырезанную заготовку-дверцу сажают на петли и покрывают вместе с корпусом короба финишной отделкой.
Поверхность короба затирают терочкой и оштукатуривают, тщательно заделывая все швы.

Чтобы усилить прочность углов короба перед нанесением шпаклевки, их лучше оснастить перфорированными уголками. А чтобы состав лучше ложился на стыки листов, перед началом работ с их кромок рекомендуется снять небольшую фаску.

Выбирая материал для финишной отделки гипсокартона, будь то кафельная плитка, краска или обои, руководствуются общей стилистикой помещения

Если короб используется для декорирования труб системы отопления или горячего водоснабжения, в верхней его части необходимо проделать несколько отверстий. Через них в помещение будет поступать теплый воздух.

Чтобы в случае возникновения протечки быстро обнаружить ее, в нижней части короба следует предусмотреть маленькое отверстие.

Для отделки гипсокартонного короба практичнее применять краски на основе латекса – они устойчивы к выгоранию и не боятся воздействия влаги

При фиксации профиля к полу важно стараться, чтобы в момент сверления не произошло смещение, поскольку любая погрешность может сказаться на качестве конструкции.

Если стены и пол ванной облицованы плиткой, при сверлении покрытия будьте крайне внимательны, поскольку под действием надавливающе-вращательных движений оно может раскрошиться. Чтобы исключить такую неприятность, на область сверления нужно наклеить отрезок скотча, а при работе с дрелью число оборотов свести до минимума.

С помощью короба из гипсокартона можно обустроить и экран под ванной. Разнообразие способов маскировки пространства под ванной представлено .

Способ #2. Декорирование с помощью плитки

Этот способ очень похож на обшивку труб гипсокартоном. Но он предполагает больший объем трудозатрат. Главное преимущество короба из плитки – удачное сочетание эстетических качеств и отличной влагоустойчивости конструкции.

Рассмотрим, как заделать канализационные и водопроводные трубы в ванной с помощью керамической плитки.

Короб из плитки способен гармонично вписаться в общую облицовку санузла, сделав коммуникации практически незаметными и создав при этом дополнительную площадь для сберегания нужных в хозяйстве мелочей

Основой для изготовления короба может выступать как деревянный, так и металлический каркас. При использовании деревянных элементов перед началом работ их необходимо обработать влагоотталкивающим составом.

Для упрощения задачи и предупреждения ошибок монтажа лучше составить эскиз будущей конструкции, на котором нужно указать размеры и обозначить места креплений элементов.

Ориентировочный порядок действий:

Производят обмер зоны прохождения водопроводных и канализационных труб.
Из деревянных реек или металлических профилей сооружают каркас, фиксируя его к полу, стенами потолку.
Каркас обшивают влагостойкой фанерой или листами ДСП.
На лицевой стороне конструкции делают отверстие под технический люк.
Фанеру оклеивают армирующей сеткой.
Сверху сетки укладывают плитку. Ею же оклеивают и сервисный лючок.
Межплиточные швы затирают и покрывают антигрибковой мастикой.

Форму возводимого короба во многом определяет тип прокладки труб. Можно соорудить выступ, под которым удобно прятать канализационные трубы совмещенного санузла. В этом случае в него можно даже .

При желании короб можно и вовсе вывести до уровня раковины. Такое решение даст возможность не только скрыть все неприглядные коммуникации, но и обеспечить дополнительное место под хранение бутылочек с бытовой химией.

Для прикрытия ревизионного люка удобно использовать готовые пластиковые дверцы, которые представлены в продаже в широком цветовом и размерном ассортименте

Обустройство ревизионного люка является необходимым условием, если декорируемая часть трубопровода оснащена вентилями, счетчиками или любыми другими элементами оборудования.

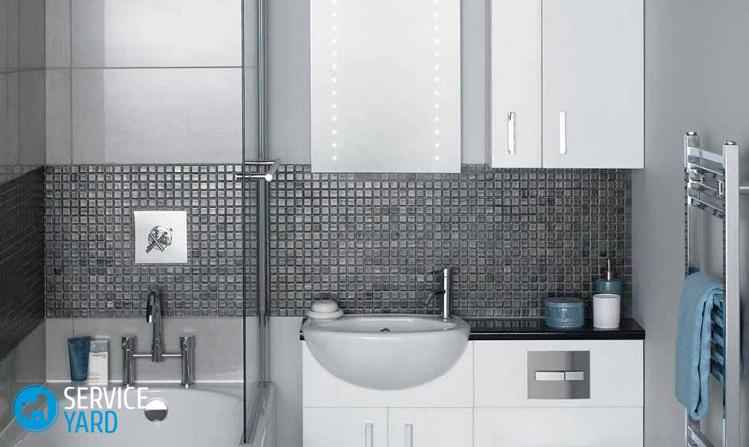

Маскировка труб плиткой и мозаикой уместно смотрится в санузлах, особенно если из такого же материала .

Способ #3. Закрытие пластиковыми панелями

Декоративные панели из пластика – простой в исполнении и при этом недорогой по стоимости вариант скрытия коммуникаций. Представленное на строительном рынке широкое разнообразие видов, расцветок и вариантов исполнения позволяет создать конструкцию, которая гармонично дополнит уже обустроенный интерьер.

Конструкции из пластиковых панелей удобны еще и в том плане, что все их элементы взаимозаменяемы – это намного упрощает задачу при необходимости частичной разборки сооружения

Единственным недостатком пластиковых панелей является низкая огнестойкость. Хоть многие производители и гарантируют самозатухание изделий, но дым страшен им не меньше, чем открытый огонь.

Поэтому в санузле, трубы которого задекорированы пластиковыми панелями, нужно остерегаться не только огня, но и обычного курения.

Монтаж пластиковых панелей осуществляется на заранее собранный каркас, основой для изготовления которого выступают все те же металлические профили. Перед тем как обшивать каркас, сначала к нему прикрепляют саморезами стартовый молдинг.

Чтобы головка самореза не была видна, фиксацию производят через полку, перекрываемую следующей панелью.

В планку поочередно заводят предварительно нарезанные заготовки плит, «нанизывая» ряд за рядом. Каждую панель задвигают по максимуму до конца, для надежности фиксируя свободную сторону саморезами.

Чтобы придать стеновым конструкциям нотки оригинальности, используйте при их облицовке не только однотонные панели, но и варианты комбинированной расцветки

При состыковке соседствующих панелей важно следить, чтобы их кромки плотно заходили в замки установленных элементов. На завершающем этапе монтажа устанавливают внешний молдинг. Такими же планками отделывают стыки каркаса с потолком и полом.

Способ #4. Вариант с применением жалюзи

Хотите сделать трубы коммуникаций незаметными, но при этом оставить к ним свободный доступ? Жалюзи и рольставни помогут в решении поставленной задачи. Чтобы добраться до вентиля или счетчика, нужно лишь одним движением руки приподнять шторку, обеспечив полноценный доступ к оборудованию.

При обустройстве санузла лучше всего использовать жалюзи, ламели которых выполнены из пластика или алюминия – эти материалы наиболее устойчивы к воздействию влаги

Главное достоинство таких конструкций в том, что они не «съедают» пространство санузла, а потому подходят для помещений любых размеров. Если ширина перекрываемого проема менее 52 см, применяют самый простой вариант систем на шнуровом механизме. Для более широких проемов – системы, оснащенные пружинными механизмами.

Планируя установить моторизированную систему на электрокарнизе, конструкцию располагают таким образом, чтобы двигатель размещался в герметичном корпусе.

В качестве опоры для установки рольставней может выступить:

гипсокартонная конструкция;
пластиковый короб;
фальшстена.

Существует два варианта монтажа: с размещением короба внутри и установкой его снаружи. Первый применяют в том случае, если есть возможность сделать в проеме соответствующее углубление. Второй выбирают, когда коммуникации расположены в непосредственной близости от проема.

Ключевое условие, которое гарантирует безупречную работу жалюзи – проем должен иметь правильную геометрию: две строго параллельные друг другу вертикальные поверхности и две горизонтальные

Даже незначительные перекосы конструкции не позволят полотну свободно съезжать по рельсам, что повлечет за собой быстрый выход системы из строя. Предупредить эту проблему можно посредством выравнивания поверхностей или путем сооружения короба.

При монтаже ручной модели с ручным приводом первым делом выполняют сборку короба в соответствии с инструкцией производителя и установку внутреннего вала. Затем производят закрепление кассеты в зависимости от особенностей проема на потолке или стене.

Место внутри проема, скрытое за полотном, можно оборудовать как шкафчик, на полочках которого удобно хранить разного рода тюбики и бутылочки

Сделать деталь для закрытия нижней части проема с тем, чтобы зашить место прохождения горизонтальной канализационной трубы, несложно. Нужно в соответствии с шириной проема выпилить из ДСП заготовку. Ее следует оснастить выемкой для подвода к унитазу.

При определении высоты детали ориентируются на длину полотна. Так для проема высотой в 240 см при длине конструкции, включающей короб с полотном в 180 см, потребуется вырезать деталь высотой в 240-180=60 см.

Один из самых трудоемких способов – скрытым способом. Но он дает возможность «убить сразу двух зайцев»: спрятать неприглядные коммуникации и сделать санузел более просторным.

Выбирая радикальный способ скрытия труб учитывайте, что, согласно строительным нормам, не допускается штробить кирпичные и тонкостенные перегородки панельных домов

Помимо трудоемкости ключевым недостатком этого способа является невозможность быстро добраться до труб в случае возникновения аварийной ситуации.

При реализации метода очень важно предусмотреть меры, которые минимизируют риск протечек:

никаких разъемных соединений в стене быть не должно;
для прокладки применять , которые удобно спаивать в одно целое;
штробы для прокладки горячих и холодных труб надо оснастить рукавами из термофлекса или поролона.

Применение рукава, выполненного из изоляционного материала, избавит холодные трубы от образующегося конденсата, и позволит горячим трубам расширяться под действием температуры.

Маскировка горизонтально проложенных труб

Закрыть горизонтальные коммуникации в туалете или ванной проще всего путем из ДСП, фанеры или пластика. Для создания такой конструкции на противоположных участках стены выполняют разметку.

Определяя длину отступа, ориентируются на самые выступающие точки по всей протяженности трубопровода, включая его самые дальние участки

Вдоль разметочной линии с помощью саморезов крепят направляющий профиль. В него вставляют перемычки, выдерживая равноудаленное расстояние в 60 см. К собранному каркасу крепят предварительно нарезанные заготовки.

При желании можно соорудить съемную конструкцию. Для этого в соответствии с высотой и шириной труб вырезают доски для создания вертикальной и горизонтальной плоскости. Их скрепляют между собой перпендикулярным «уголком». Собранную конструкцию просто ставят над местом размещения труб.

Выводы и полезное видео по теме

Чтобы спрятать трубы, подойдут такие материалы, как пластиковые панели, гипсокартонные листы или жалюзи. Особенности монтажа конструкций в следующих видеороликах.

Закрываем трубы гипсокартоном:

Изготовление короба из пластиковых панелей:

Монтаж шкафа с жалюзи:

Проявив немного фантазии и приложив некоторые усилия получится скрыть любые неприглядные коммуникационные системы или задекорировать их, превратив в оригинальное украшение интерьера.

Подыскиваете нестандартный способ маскировки труб в ванной? Или есть опыт “декора” коммуникаций? Оставляйте, пожалуйста, комментарии к статье и задавайте вопросы. Форма для отзывов расположена ниже.

Вы затеяли ремонт в ванной? Тогда вам нужно подумать над тем, как незаметно спрятать трубы и все коммуникации от посторонних глаз, так как находясь на видном месте, они могут подпортить самый креативный дизайн. Трубы нужно спрятать таким образом, чтобы был открыт доступ к их проверке, а при необходимости – ремонту в аварийной ситуации. В статье мы рассмотрим вопрос, как спрятать трубы в ванной комнате, используя разные способы маскировки. Какие? Об этом вы узнаете дальше.

Какие трубы прокладываются в ванной?

Перед началом работы необходимо ознакомиться с перечнем труб, которые устанавливаются в ванной комнате в самом начале всех строительных работ. Эти сведения нужны для того, чтобы правильно понимать всю систему возможных видов коммуникаций. Мы разберемся в вопросе, где прилегает та или иная труба, ее совместимость с разными отделочными материалами.

Важно! Такие сведения, как назначение труб и подбор материалу для их маскировки, могут пригодиться, когда потребуется поменять сантехнику, прочистить засоры или провести профилактические работы.

По назначению трубы можно отнести к таким системам:

Водопроводной. Водопроводные трубы заменить или установить намного легче, чем канализационные, так как их разводка располагается значительно удобнее.
Канализационной. Что касается канализационных трубопроводных систем, то в этом случае нужно учитывать наклонный угол по направлению к стоку. Это относится к трубам, которые подключены к сливным отверстиям санузла.
Отопительной. Так часто бывает, что в ванной установлены отопительные радиаторы, к которым подсоединяются трубы, которые ведут в систему отопления.

Все вышеперечисленные коммуникации необходимо скрыть обдумано до мелких деталей. О том, как спрятать канализационные трубы в ванной, мы расскажем в следующих разделах этой статьи.

Маскировка труб с помощью мебели

Это — самый простой и недорогой вариант. Как скрыть трубы в ванной комнате за навесной или встроенной мебелью? Легко! К примеру, если трубы расположены в вертикальном положении, то скрыть их можно за обычный шкаф-пенал, необходимого размера. Нужно просто убрать заднюю стенку и проделать вырезы сверху и снизу панелей, оставляя полочки. В результате — получаем шкаф, в который можно спрятать много разных вещей, в том числе и трубы.

Плюсы

Преимущество такого способа – привлекательный внешний вид и удобство расположения шкафчиков под хранение всех необходимых принадлежностей ванной комнаты. Установив такую мебель, необходимо обработать все щели силиконом для повышения герметичности швов.

Важно! Шкаф, где будут спрятаны трубы, может быть оформлен сплошной открывающейся дверцей, а может быть использован как зеркало. Это очень удобно – закрыли шкафчик, а труб, как и не было.

Минусы

В этом случае есть и существенный недостаток – это влага. В тех местах, где проходят коммуникации, всегда повышена влажность, и правильно выбрать мебель, которая сможет справиться с этой проблемой, достаточно сложно. Конечно, можно покрыть все поверхности влагозащитным составом, но такая работа займет много времени, да и стоит это совсем недешево.

Для изготовления мебели в ванную комнату часто используют такой материал, как ЛДСП, не боящийся влаги. Но иногда бывает и этого недостаточно. Такая мебель быстро может испортиться. Спасти ситуацию поможет периодическое протирание мебели в ванной комнате и профилактический осмотр просиликоненных мест от возможной деформации, куда может попасть вода.

Важно! Если так получилось, что силикон поврежден или совсем испортился, тогда удалите старый герметик и заполните щели заново.

Как спрятать трубы в ванной под плитку?

Для того чтобы закрыть трубы кафелем, может понадобиться много времени. Это — довольно сложный процесс, который требует особой выдержки. Такой материал отлично подходит для ванной комнаты, так как обладает высокой устойчивостью к влаге. Для маскировки труб плиткой необходимо установить каркас. В качестве основы можно использовать деревянную раму или металлическую основу.

Важно! Металлическая основа очень практична, так как не нуждается в обработке поверхности защитными средствами.

Начинаем маскировать трубы плиткой:

В самом начале, обшиваем каркас влагостойким материалом.
После этого укладываем плитку на торцевые участки и все горизонтальные поверхности.
Занимаемся облицовкой верхней части конструкции.
Устанавливаем специальный люк, чтобы быстро можно было добраться до трубопровода.

Важно! Такую дверцу нужно немного утопить в стене, а после — сверху оклеить плиткой. Таким образом, люк не будет заметен на общем фоне стены.

Как убрать трубы в стену в ванной?

Такой способ очень удобен, если вы только строите свой дом или делаете перепланировку. Для того чтобы убрать трубы в стену, нужно прорезать ее специальными электрическими инструментами. Иногда стены недостаточно толстые для выполнения такой работы.

Важно! Если ваши стены панельные, то в этом случае такие работы в горизонтальном положении строго запрещены.

В стенах необходимо прятать только те трубы, которые изготовлены из меди или же полипропилена. Они должны быть качественно сварены и спаяны, без обработанных соединений, тогда срок эксплуатации будет максимально долгим. Таким способом можно незаметно спрятать проходящие горизонтальные стояки.

Важно! Если будет производиться облицовка поверхности, то нужно учесть толщину плитки.

Особенности выполнения работы:

Для таких работ нужна болгарка, стамеска, молоток и прочие инструменты.
Перед началом работы трубы помещают в гофру, затем подают штробированию.
После этого монтируют в стену и покрывают сверху цементной или бетонной стяжкой.

Такой вариант сделает помещение ванной комнаты намного просторнее и эстетичной, но в случае замены трубы потратите много времени на открытие доступа к коммуникациям, так как нужно будет демонтировать весь короб конструкции и заменить весь трубопровод.

Важно! Укладывать ламинат, плитку или другое покрытие можно только после полного высыхания стяжки, так как если включить воду по сырой соединительной конструкции, то покрытие может потрескаться.

Закрываем трубы с помощью специального экрана

Как спрятать трубы в ванной комнате своими руками? Использование специального экрана – это еще один способ маскировки трубопровода, который можно назвать быстрым и практичным. Такие экраны довольно широко представлены в строительных магазинах. Эта конструкция представляет собой раму с направляющими элементами, к которой устанавливаются панели из пластика или гипсокартона. Такой экран доступен по цене и выглядит привлекательно. При необходимости — его легко снять, упрощая ремонтные работы. Но вместе с тем, у него есть большой недостаток – уменьшение площади ванной комнаты.

Важно! Перед тем, как приобрести такую маскировку для трубопровода, следует внимательно подумать, подходит ли вам такой вариант или нет.

Особенности маскировки труб гипсокартонной стеной

Этот вариант не только прост в установке, но и отличается невысокой стоимостью расходных материалов. Устанавливать стену из гипсокартона лучше в необжитом помещении, где место перегородки определяет владелец. Такой способ маскировки труб подойдет для помещений большого размера.

Важно! Способ с коробом из гипсокартона может ограничить доступ для ремонта или ревизии коммуникаций. При замене труб необходимо полностью демонтировать короб, а после ремонта — заново установить. Кроме этого, установка такой конструкции заберет ценные сантиметры ванной комнаты.

Подготовим для работы необходимые материалы и инструменты:

Гипсокартонные листы.
Отвес.
Уровень.
Дюбеля.
Саморезы для гипсокартона.
Монтажные перегородки.
Пила или лобзик.
Монтажная пена.
Самоклеющаяся строительная сетка (серпянка).
Наждачная бумага разной зернистости.
Малярный нож.
Шпаклевка.
Грунтовка.

Пошаговый мастер-класс маскировки коммуникаций гипсокартоном:

Перед тем, как начать возведение стены, если используете стальные трубы, нужно удалить старую краску и нанести новое покрытие.
Начинаем сооружение каркаса – отмечаем контуры будущей стены.
Крепим направляющий профиль по линиям, нанесенным на пол, стены и потолок.
На следующем шаге монтируется стоечный профиль по направляющим.
Для поперечной фиксации конструкции устанавливаем перекладины.

Важно! Не забывайте делать разводку труб на этапе возведения сооружения, учитывая толщину гипсокартонной стены и плитки, если она будет использована при отделке данной конструкции.

Теперь приступаем к непосредственной обшивке гипсокартоном. Подготавливаем заготовки необходимого размера.

Важно! Для ускорения процесса все детали можно подготовить заранее.

Гипсокартонные листы фиксируем саморезами по гипсокартону.
Все ненужные части листов аккуратно удаляем пилой или лобзиком.
Далее — прорезываем отверстия для вывода коммуникации и смотрового люка.
Монтажной пеной наполняем все щели между полом, стеной и потолком.
Шпаклюем готовую конструкцию и проклеиваем стыки строительной сеткой.
После полного высыхания шпаклевки грунтуем и шпаклюем стену.
Сверху гипсокартонного короба кладем плитку и другие материалы.

Самостоятельная разводка труб горячего и холодного водопровода в квартире или доме — дело непростое, но реальное. Даже если вы собираетесь нанять специалиста, основные моменты вам стоит знать самому- контроль не помешает.

Сегодня в большинстве случаев разводка труб в ванной делается из полимерных труб — полипропилен для водопровода, ПВХ для канализации

Как разработать схему разводки водопровода

Сначала определяете места, где будут располагаться все потребители холодной и горячей воды. Лучше сделать все на плане, но можно и «на месте» отметить. Важны не только геометрические размеры приборов, но и точное расположение места, куда надо воду подвести.

Нарисовать план с указанием размеров и расстояний — первый шаг

Многие приборы подключаются к водопроводной сети при помощи гибких шлангов. Тогда заканчиваться отвод от магистрали может за 10-20 см до прибора. Главное, чтобы место соединения было легко доступным. Это необходимо для удобного и быстрого обслуживания соединения. Такой способ соединения реализуется проще — нет необходимости точно рассчитывать длину трубы.

Есть еще жесткая подводка воды к сантехническим приборам или бытовой техники — трубами к самому входу. Такое соединение выполнять сложнее, потому встречается такой тип разводки реже. В основном так подключают газовые водонагреватели (колонки), смесители для ванной, которые крепятся к стене.

Наружная или скрытая прокладка

В первую очередь стоит определиться с типом прокладки труб — будут они идти поверху или спрятаны в стене или полу. Скрытая разводка в ванной, туалете хороша с эстетической точки зрения — ничего не видно. Но трубы недоступны, чтобы устранить течь придется разбивать стену, что совсем не радует. Потому в стену стараются укладывать только целые куски без соединений — меньше шансов на протечку.

Есть и еще одна сложность при скрытой прокладке водопровода — необходимость наличия каналов в стене (штроб), в которые укладывают трубы. Во-первых, не всякая стена позволяет делать в ней штробы. Например, в панельных домах, где толщина стены всего-то около 10 см делать канал глубиной 5-6 см точно не стоит. Плита потеряет значительную часть несущей способности. Чем это грозит объяснять, наверное, не надо. Во-вторых, прокладка штроб в стене — работа эта не самая легкая, даже при наличии перфоратора отнимает много времени. Так что минусов у такого варианта более чем достаточно.

Еще один тип скрытой подводки труб — за фальш-стеной. Для этого, отступив некоторое расстояние от основной стены, устанавливают каркас, а на него гипсокартон, на который затем укладывают плитку. Второй вариант фальш стены — из пластиковых панелей.

Наружная разводка труб с практической точки зрения лучше — все на виду, доступно для ремонта в любое время. Зато страдает эстетическая сторона. Чтобы скрыть коммуникации их все — водопровод и канализацию — стараются прокладывать поближе к полу, потом надстраивают гипсокартонный короб со съемной крышкой или верхней частью. Так ко всем трубам есть свободный доступ, а сами они почти не видны.

Способ укладки

В квартире или доме разводку водопровода делают двумя способами — последовательно подключая всех потребителей или ставя коллектор, от которого на каждый из приборов идет отдельная труба. Оба варианта не без недостатков.

При последовательном подключении труб уходит мало, но если подряд подключены более двух сантехнических приборов, при их одновременной работе напор может быть недостаточным. Такой тип разводки называют еще тройниковым — все отводы от основной магистральной трубы делают при помощи тройников (иногда — крестовин или уголков).

При коллекторной разводке водопровода труб уходит много, кроме того требуется дополнительное оборудование — коллектор на водопровод. Так что эта схема разводки труб — дорогостоящая затея, зато давление на всех подключенных приборах, независимо от количества работающих, одинаковое.

Параллельное подключение — к каждому прибору от коллектора идет своя линия

Есть еще один нюанс: большое количество труб где-то надо уложить, причем компактно, а это совсем непросто. Потому такой тип разводки чаще используют при скрытой прокладке или при открытой, но в тех местах, которые требуют такого подключения или могут быть закрыты мебелью.

Например, в ванной или туалете подключаются всего два прибора. Там можно сделать последовательную разводку. На кухне подключается колонка (бойлер), кран на мойку, стиральная и посудомоечная машина. Вот в таком случае имеет смысл поставить на кухне коллектор, а от него уже развести ко всем потребителям отдельные ветки водоснабжения. Такой способ подключения называют смешанным — часть водопровода разводят при помощи тройников, часть — от коллектора.

Обратите внимание на то, что если одновременно делают разводку холодной и горячей воды, трубопроводы укладывают параллельно. При срытой подводке имеет смысл подводку ГВС завернуть в теплоизоляцию — вода тогда действительно будет горячей и вы не будете обогревать стены. Если трубы полипропиленовые или пластиковые, это не так критично — полимеры имеют невысокий коэффициент теплопередачи. Для металла (любого — стали, нержавейки, оцинковки, меди) теплоизоляция очень желательна.

Разводка труб: правила

Как в любом деле, в сантехнике есть свои правила. Есть они и при прокладке водопровода. Если разводку водопровода собираетесь делать для себя, соблюдать их или нет решать вам, но лучше все сделать правильно. В правилах есть своя логика, которой придерживается большинство:

Если присмотритесь, то увидите, что большая часть водопроводов сделана именно по этим правилам.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

правильно сделанное соединение получается монолитным;
нет заужения диаметров трубопровода в местах пайки;
высокая ремонтопригодность;
длительный срок эксплуатации;
легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.
