Пайка медных труб: процесс, инструменты и материалы. Как паять медные трубы – инструменты, материалы, правила пайки Как правильно спаять медные трубы

Каждый вид строительного материала требует индивидуального подхода при обработке. Часто требуются услуги профессионалов, которые стоят недешево. Но если иметь определенные навыки и освоить азы, тогда многое можно сделать самостоятельно. Например, пайка медных труб своими руками - не такая сложная задача, как может показаться вначале. В этой статье будет рассказано о необходимых инструментах и нюансах такого вида работ.

Почему медь

Пайка - один из самых надежных способов соединения труб. Именно такой вариант будет приемлем, если вы собираетесь скрыть разводку в стене, не переживая о том, что когда-то что-то может потечь и придется делать дорогостоящий ремонт. Вот некоторые преимущества использования меди:

• Универсальность. Практически нет ограничений в применении. Это может быть водопроводная система в доме. С их помощью можно организовать качественную систему отопления. Кроме прочего, такой материал используют в холодильном оборудовании, кондиционерах и медицинских приборах.
• Устойчивость к хлору. Периодическая дезинфекция воды приводит к разрушению обычного металла, чего не скажешь о медных трубах.
• Антисептические свойства. Благодаря своему составу медь препятствует развитию бактерий, жизнедеятельность которых плохо сказывается на здоровье человека.
• Продолжительный срок службы. Срок службы без какого-либо вмешательства может достигать 100 лет с гарантией того, что не возникнет никаких аварийных ситуаций.
• Высокая пластичность. При монтаже материалу можно придать любую желаемую форму. Для этого лучше всего использовать специальные трубогибы, которые препятствуют заламыванию.
• Доступность материала и фитингов для соединения.
• Устойчивость к перепадам температур. Разброс может находиться в пределах от –100°C до + 250°C. При этом металл не теряет своих свойств и прочности.
• Устойчивость к возникновению наростов и засоров. Внутренние стенки являются очень гладкими, поэтому твердым частицам просто не за что зацепиться.
• Стойкость к окислению. При взаимодействии с кислородом на поверхности меди образуется защитная пленка, которая препятствует протеканию дальнейших химических реакций.

Обычно не может быть все идеально, поэтому к выбору стоит подходить учитывая две стороны медали. Есть и недостатки:

• Относительно высокая стоимость. Это правда, что по денежным затратам такой материал нельзя назвать дешевым, но полученный результат во много раз превзойдет и с лихвой компенсирует все затраты.
• Медь - хороший проводник. Это значит, что весь контур обязательно должен быть заземлен. Малейшая утечка в электросети приведет к поражению током потребителей.
• Невозможность применения в паровом отоплении. Это относится только к тем видам, где применяется метод пайки при низкой температуре.
• Некоторая сложность монтажа. Для того чтобы все делать качественно, необходимо будет приловчиться и затратить большое количество времени.
• Необходимость применения защитного рукава. Это, скорее, особенность, чем недостаток. Такое решение потребуется в тех случаях, когда есть необходимость сделать скрытую разводку. Дело в том, что некоторые строительные смеси могут содержать в своем составе вещества, которые хорошо взаимодействуют с медью, приводя к утонению стенок трубы.
• При соединении с другими металлами, например, сталью, потребуется применение латунных переходников. Это необходимо, чтобы предотвратить образование гальванической пары, что привело бы к разрушению места сочленения.

Обратите внимание! В последнее время большую популярность набирает медная труба с хромированием. Применяется она в мебельной промышленности. Из нее можно изготавливать различные замысловатые подставки и держатели.

Виды медных труб

В зависимости от конкретной цели, медные трубы могут быть наделены уникальными свойствами. По способу производства выделяют:

• Отожженные. Этот вариант был разработан для проектов с необходимостью высокой пластичности. Например, они применяются при прокладке фреоновых магистралей. Чаще всего такие изделия поставляются в бухтах. Работать с ними в некотором смысле легче.
• Неотожженные. Они обладают большей прочностью и жесткостью. Это как раз и необходимо для того, чтобы выдерживать давление системы и при этом не подвергаться деформации.

Существуют также различные изделия по форме. Чаще всего, это круглые, но есть и профильные - квадратные и прямоугольные. Второй подвид имеет специфическое применение для некоторых холодильных и сплит-систем. Толщина стенки может находиться в пределах от 0,8 до 3 мм.

Кроме прочего, были разработаны оребренные трубы. Их предназначением является быстрое рассеивание температуры, будь то для охлаждения или отопления. Конструкции увеличенных размеров. Могут применяться вместо стальных и чугунных радиаторов. Производство конструкции может происходить несколькими способами:

• Метод накатывания. За основу берется медный патрубок необходимого диаметра, сверху прессуется алюминиевая лента. При помощи специальных станков производится выдавливание ребер на материале.
• Метод наливки. Непосредственно на трубе при прокатке осуществляется формирование небольшого рифления. Следующий шаг – вдавливание профильной алюминиевой ленты, которая формирует ребра.
• Метод индукции. Две составляющих разогреваются при помощи воздействия тока высокой частоты. Далее производится их соединение, что приводит к их сплавлению.

Обратите внимание! При покупке мягкой медной трубы обязательно проверьте, чтобы торцы были закрыты специальными заглушками. Если этого нет, тогда мусор может свободно попасть внутрь. Для систем кондиционирования это может быть роковым фактом.

Температурные режимы

Как уже говорилось выше, существует два основных вида труб и для каждого из них есть свой метод пайки:

• При высокой температуре. Этот способ подходит для организации различных систем отопления, в том числе и паровых. Припой в этом случае приобретает необходимую консистенцию при достижении 900°C. Сочленения получаются достаточно жесткими и устойчивыми к различным воздействиям.
• При низкой температуре. В этом случае процесс протекает при температуре в 400° или немногим менее. Чаще всего применяется при монтаже бытовых систем.

В каждом случае потребуются соответствующие составляющие и соблюдение определенных требований.

Необходимый инструмент

Для того чтобы успешно завершить операцию по пайке медных труб, понадобятся инструменты и материалы.

Их существует несколько разновидностей. Все будет зависеть от того, для какого конкретно способа пайки она необходима. Некоторые изделия могут быть с небольшим съемным баллоном, другие оснащены большими емкостями. Для твердого или высокотемпературного соединения применяют газопламенные вариации (ацетилен-кислород, кислород-пропан, воздух-ацетилен). Для мягкой - ацетилен-воздух, воздух-пропан. В некоторых ситуациях совсем невозможно применять устройства, перечисленные выше, поэтому были также разработаны специальные электрические приспособления. Некоторые виды припоев допускают обработку обычным строительным феном.

Для различных видов пайки подбираются и разные припои. Для тех систем, где планируется наличие большого давления или других нагрузок, необходимо применять тугоплавкий материал. Обычно он выпускается в виде прутков. Температура его обработки - 650–900°. Чаще всего в его роли выступают соединения меди и фосфора. Также в их состав добавляют дополнительные примеси для того, чтобы осуществлялся процесс флюсования. Для низкотемпературной пайки расходный материал обычно выпускается в виде мягкой проволоки.

Это специальный состав, который создан для облегчения процесса пайки. Они также различаются в зависимости от того, для какого температурного режима предназначаются. Могут выпускаться как в жидкой консистенции, так и в пастообразной. Их задачей является очистка места будущего соединения от различных загрязнений, предотвращение проникновения кислорода для успешного протекания реакции, повышение текучести припоя, улучшение адгезии материалов между собой. Обычно на упаковках указано, для каких целей применяется тот или иной продукт.

Труборез . Для медных изделий применяются роликовые изделия. Их точность намного выше, чем при обработке ножовкой по металлу. Также во втором случае будет образовываться стружка, которая впоследствии станет большой проблемой для всего механизма (это критично для систем кондиционирования и холодильников).

Она необходима для того, чтобы придать торцу трубы коническую форму, а также убрать заусенцы. Это во много раз облегчает процесс стыковки основного патрубка и фитинга.

Калибратор . Это специальный прибор, который позволяет увеличивать диаметр трубы до таких размеров, чтобы второй патрубок спокойно поместился внутри. При этом нужно помнить, что длина жала не должна превышать диаметр.

Обычная кисть . Применяется для нанесения флюса на место пайки.

Металлическая щетка . Понадобится для зачистки места примыкания трубы к фитингу.

Прокладка из огнестойкого материала . Позволит защитить стену или другие предметы при выполнении сварки по месту.

Медная труба и фитинги .

Техника безопасности

Процесс пайки сопряжен с высокой температурой, а также выделением различных веществ в процессе плавления материала.

Чтобы предотвратить несчастные случаи и вредное воздействие на организм человека, необходимо соблюдать несколько простых правил безопасности:

• Хороший доступ воздуха. Помещение обязательно должно интенсивно проветриваться. Пренебрежение этим условием может привести к отравлению газами и испарениями.
• Средства индивидуальной защиты. В процессе монтажа очень важно иметь перчатки, которые при термическом воздействии не расплавятся и не загорятся, что могло бы привести к серьезным ожогам. Обязательно использование очков, которые предотвратят попадание мелких частичек в глаза в процессе резки или при разлетании брызг, вследствие нагревания предметов. Желательно также применение средств для защиты дыхательных путей, например, респираторов. Они позволят предотвратить втягивание мелкой медной пыли.
• Правильное обращение с горелкой. Поджиг необходимо производить на безопасном расстоянии от легковоспламеняющихся веществ. Если применяются отдельные баллоны большой емкости, располагать их следует в согласии с требованиями, которые указывает производитель. Важно исключить воздействие на них прямых солнечных лучей или других источников тепла.

Процесс пайки мягким припоем

Этот способ достаточно прост и легко осваивается новичками. Важно соблюсти лишь следующие шаги:

• Делается разметка отрезка, который необходим для конкретного участка. При этом необходимо учитывать, какая часть зайдет в соединительный фитинг. Этот момент очень важен, ведь утопленная часть не должна быть слишком маленькой, т. к. это не даст материалу хорошо состыковаться, но она и не должна быть слишком большой, чтобы не создавать напряжение, которое сократит срок службы.
• При помощи ручного трубореза осуществляется обрезка.
• Кромка тщательно обрабатывается, чтобы убрать заусенцы и придать фаске форму конуса.
• Часть трубы, которая будет заходить в фитинг, зачищается наждачной бумагой.
• При помощи металлической щетки-ершика или наждачной бумаги зачищается внутренняя поверхность фитинга.
• После такой обработки необходимо вставить трубу в соединитель и проверить, заходит ли она на необходимый уровень
• При помощи обычной кисточки на зачищенное место трубы, а также внутреннюю поверхность фитинга наносится флюс.
• Труба вставляется внутрь до упора, для этого предназначен специальный бортик. Патрубок необходимо немного провернуть, чтобы флюс распределился равномерно.
• При помощи тряпки убирается излишек флюса, который выступил на поверхность.
• Следующим шагом будет осуществление нагрева. Начинать его нужно с трубы и плавно передвигаться к месту перехода, где и будет производиться спайка.
• При достижении определенного уровня, необходимо взять припой и прикоснуться к месту соединения. В случае если он не начал моментально приставать, необходимо продолжить нагрев.
• Важно избегать перегрева. Это приведет к выгоранию флюса и плохому контакту с припоем.
• Когда припой начинает плавиться, его необходимо прижимать к горловине, чтобы он мог заходить внутрь соединения. Пламя горелки должно немного опережать его, чтобы он просто не скапывал на поверхность от сильного жара.
• Для горизонтального шва необходимо осуществлять движения снизу вверх, сначала с одной стороны, потом с другой. Для вертикального - как будет удобно в конкретном случае.
• После остывания необходимо влажной тряпкой удалить нагар, а также остатки флюса.

Обратите внимание! Ни в коем случае не ускоряйте процесс остывания. Он должен протекать с естественной продолжительностью. Если не соблюсти этого, то в шве могут появиться микротрещины, которые нарушат герметичность.

Процесс пайки твердым припоем

Такой вид пайки подходит для труб с диаметром больше 22 мм, а также там, где рабочая температура будет выше 175° C. Шаги по подготовке трубы и фитинга будут такими же, как описано выше.

• При помощи тисков или другого приспособления соединяемый узел необходимо прочно зафиксировать. Он должен быть неподвижным на протяжении всей операции.
• Прогрев начинается с трубы. Делать это нужно в 2–3 см от места контакта. Двигаться следует вокруг патрубка и по направлению к месту спайки. Нельзя долго держать горелку на одном месте, это может привести к повреждению исходного материала.
• При использовании медно-фосфорного припоя необязательно использовать флюс. Но он может выступать в роли индикатора. Им можно обмазать место стыковки и прогревать. Когда он станет прозрачным - самое время начинать действовать.
• Когда температура достигнет необходимого уровня, припой будет без усилий растекаться по подготовленному месту. Не следует направлять пламя прямо на него, необходимо вести его с небольшим опережением.
• Правила ведения припоя для горизонтальных и вертикальных стыков такие же, как описывалось для предыдущего случая.
• После завершения процесса остывания место обработки протирается влажной тряпкой для удаления нагара и остатков флюса.

Обратите внимание! Если диаметр трубы 1" и больше, то это может создать проблемы при нагревании места пайки. В этом случае необходимо прогреть сам фитинг, а потом уже трубу и горловину. Дополнительно можно использовать вторую горелку, которая будет поддерживать постоянное значение разогретости.

Некоторые ошибки

Перед началом сборки всей системы лучше взять несколько отрезков трубы и соединителей, чтобы потренироваться. В процессе могут возникнуть некоторые дефекты, их причины следующие:

• Трещина в шве. Причина - быстрое охлаждение, как описывалось выше.
• Деформация трубы или фитинга. Причина - слишком продолжительный разогрев. Обычно хватает примерно 20 секунд для того, чтобы материал дошел до кондиции.
• Плохое схватывание припоя. Причина - недостаточная предварительная обработка. Очень важно снять небольшой слой, чтобы зазор между трубой и фитингом составлял несколько сотых долей миллиметра. Это даст возможность соединителю зайти внутрь.
• Сгибание в месте стыка. Причина - недостаточно утоплена труба в фитинг.

Некоторые действия потребуют определенной сноровки. Но после хорошего обучения в бою обязательно будет легче. Теперь, зная, как паять, и придерживаясь основных правил, вы обязательно достигнете успеха в своей работе.

Видео

Наглядно процесс пайки показан в следующем видеоматериале:

Трубы из меди часто используются в отопительных системах: для подвода теплоносителя к конвекторам, радиаторам, теплым полам, обвязки нагревательного оборудования и теплообменников, подключении к солнечным коллекторам. Они подходят как для сборки полностью необслуживаемых и замоноличенных систем со скрытой разводкой, так и при открытых поверхностях. Для отопления покупают обработанные фосфором трубы с маркировкой EN 1057, такая разновидность обладает высокими антикоррозийными свойствами. Типоразмеры и технические условия эксплуатации регулируются ГОСТ 617-90.

Особенности медных труб для отопления (горячего водоснабжения): недостатков почти нет

Преимуществом этого способа считается простота, но при монтаже отопительных систем он практически не используется. В этом случае соединения осуществляются путем пайки, изделия нагреваются как минимум до 250 °C, причем под воздействием открытого пламени. По этой причине важно соблюдать стандартные противопожарные меры. Медные трубы для отопления — это не очень дешево, но очень качественно.

Пайка всех диаметров в 10 этапов

1. Разрезание трубы на отдельные фрагменты согласно продуманной заранее схеме отопительной разводки.
2. Снятие фаски с внутренней поверхности (желательный, но не обязательный этап).
3. Зачистка краев, наружной поверхности патрубка и внутренней у соединительного фитинга. На данном этапе используется жесткая щетка, напильник или специальная синтетическая губка.
4. Нанесение флюса на места стыков.
5. Надевание раструбного фитинга, между ним и трубой остается небольшой зазор.
6. Равномерный нагрев стыка газовой горелкой до полного расплавления флюса.
7. Обработка сварного шва припоем.
8. Охлаждение водой или на открытом воздухе.
9. Пайка и сборка остальных элементов.
10. Проверка герметичности системы

Нюанс: так как медь теряется твердость при высоких температурах, то оптимальной в плане надежности будет технология низкотемпературной пайки, согласно которой для соединения стыков используется припой с низкой точной плавления. По этой же причине соединяемые участки остаются неподвижными до охлаждения.

ПОСМОТРЕТЬ ВИДЕО

Проведение второго этапа рекомендуется для снижения общего гидравлического сопротивления внутри трубопровода. Качество пайки напрямую зависит от чистоты стыка, для зачистки удобно пользоваться синтетической мочалкой с жесткими волокнами, края и поверхности туб обязательно протираются ветошью от пыли. При пайке труб с защитной оболочкой следует удалить ее по краям на глубину засовывания в фитинг. Сократить число фитингов и снизить сопротивление воды можно с помощью специального инструмента ‒ трубогиба, особо жесткие и толстостенные трубы прогревают перед сгибанием.

Совет: При укладке труб внутри монолитных конструкций следует покупать изделия в защитном покрытии или укладывать их в гофру. Это защитит их от механических повреждений и теплопотерь.

Медные трубы для отопления пользуются очень большой популярностью в промышленных объектах и строительстве муниципальных учреждений.

Домашние мастера стараются выполнять строительные и ремонтные работы самостоятельно, что позволяет не только сэкономить семейный бюджет, но и быть абсолютно уверенным в качественном результате. Поэтому им приходиться овладевать новыми для себя методиками и технологиями – такими, как пайка медных труб.

Мы расскажем, как производится сборка и соединения коммуникаций из медных труб. У нас вы узнаете, какие расходные материалы и инструменты потребуются исполнителю. Полезные даже в быту навыки дадут возможность самостоятельно собирать трубопроводы с отличными эксплуатационными характеристиками.

Медные трубопроводы на практике используются редко. Причина тому – довольно высокая стоимость материалов. Однако трубопроводы из меди по праву считаются лучшими.

Этот металл превосходит все остальные материалы по термостойкости, гибкости и долговечности. после сборки можно заливать в бетон, прятать в стены и т.д. В процессе эксплуатации с ними ничего не случится.

Трубопроводы из меди считаются лучшими, так как срок их службы сопоставим со сроком эксплуатации здания, в котором они установлены

Это стоит учесть, выбирая материал для обустройства отопления или водопровода. В расчете на длительную эксплуатацию более высокие затраты вполне окупаемы. Помимо отличных эксплуатационных характеристик, которыми обладает медь, она достаточно проста в монтаже. «Страшные сказки» про трудности в пайке чаще всего преувеличены.

Медь достаточно просто паять. Ее поверхность не нуждается в применении агрессивных средств при очистке. Множество легкоплавких металлов имеет с нею высокую адгезию, что упрощает выбор припоя.

Дорогостоящие флюсы меди не нужны, поскольку при плавлении металла не происходит бурных реакций с кислородом. В процессе пайки труба не деформируется, ее форма и размеры остаются неизменными. Получившийся шов при необходимости можно распаять.

Способы паяния деталей из меди

Пайка считается оптимальным методом соединения медных деталей. В процессе работы расплавленный припой заполняет небольшой зазор между элементами, образуя при этом надежное соединение.

Наиболее распространены два способа получения таких соединений. Это высокотемпературная и низкотемпературная капиллярная пайка. Разберем, чем же они отличаются друг от друга.

Галерея изображений

Особенности высокотемпературных соединений

В этом случае процесс соединения элементов из меди проходит при температуре превышающей +450 градусов. В качестве припоя выбираются составы, основу которых составляют достаточно тугоплавкие металлы: серебро или медь.

Они дают прочный шов, устойчивый к механическим повреждениям и воздействиям высоких температур. Такое соединение называется твердым.

В процессе высокотемпературной капиллярной пайки температура превышает 450С, для образования соединения используется тугоплавкий припой BAg или BCuP

Особенность так называемой твердой пайки заключается в отжиге металла, это приводит к его размягчению. Поэтому, чтобы потери прочностных характеристик меди были минимальными, следует проводить охлаждение готового шва только естественным путем, без использования искусственного обдува или опускания детали в холодную воду.

Твердое соединение используется для труб диаметром от 12 до 159 мм. Высокотемпературная пайка используется для соединения газовых труб.

В сантехнике она используется в процессе сборки водопроводов для монолитной состыковки деталей, диаметр которых превышает 28 мм. Кроме того, такое соединение используется в случаях, когда температура жидкости, циркулирующей в трубах, может превышать +120 градусов.

Высокотемпературная пайка применяется и для сборки отопительных систем. Ее достоинством считается возможность обустройства отвода от ранее смонтированной системы без ее предварительного демонтажа.

Низкотемпературная пайка в деталях

Мягкой или низкотемпературной пайкой называется соединение медных деталей, в ходе которого используется температура ниже +450С. В качестве припоя в этом случае подбираются мягкие легкоплавкие металлы, например, олово или свинец.

Ширина шва, образованного такой пайкой, может колебаться от 7 до 50 мм. Получившееся соединение называют мягким. Оно менее прочное, чем твердое, однако имеет ряд значимых преимуществ.

В процессе низкотемпературной пайки образуется так называемое мягкое соединение. Оно менее прочное, чем твердое, поэтому не может использоваться при соединении газовых труб

Основное отличие заключается в том, что в процессе пайки отжига металла не происходит. Соответственно, его прочность остается прежней.

Кроме того, температура в процессе низкотемпературной пайки не такая высокая, как при проведении высокотемпературной. Поэтому она считается более безопасной. Так называемые мягкие соединения используются для сборки труб небольшого диаметра: от 6 и до 108 мм.

В сантехнике низкотемпературные соединения используются для монтажа водопроводных магистралей и отопительных сетей, но при условии, что температура циркулирующей в них жидкости будет меньше +130 градусов. Для газовых трубопроводов использование соединений такого типа строго запрещено.

Что понадобится в процессе?

Для выполнения качественных соединений понадобятся специальные материалы и инструменты. Прежде всего, для обработки предварительно очищенной поверхности деталей понадобится флюс. Он удаляет с основания оксиды, улучшает растекаемость расплавленного припоя и снижает поверхностное натяжение.

Кроме этого понадобится еще и . Для высокотемпературной сварки выбирается материал, в состав которого не входит свинец. На упаковке должна быть надпись «lead free» или «без свинца».

Для низкотемпературной пайки подбирается легкоплавкий припой, в котором может присутствовать олово, медь, висмут, серебро. Припой низкотемпературного типа выпускается в виде 3-мм проволоки.

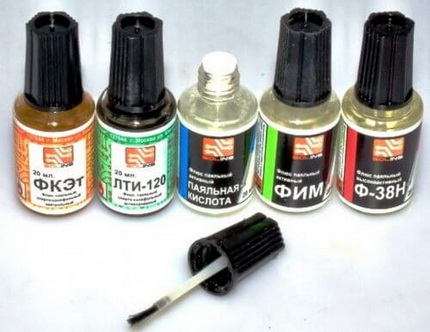

Флюс подбирается исходя из типа пайки. В продаже можно найти широкий ассортимент таких составов в удобной упаковке со специальной кисточкой

Для работы понадобятся инструменты. Прежде всего, . С его помощью можно будет нарезать детали нужного размера. Важно выбирать инструмент высокого качества, чтобы мягкий материал, которым является медь, не заминался.

Потребуется и фаскосниматель, чтобы снять заусенцы. Иначе будет невозможно вставить одну деталь в другую. Для зачистки внутренней поверхности труб так же используется щетка или ершик.

Еще один необходимый инструмент – труборасширитель . С его помощью можно будет увеличить диаметр одной из соединяемых деталей, что необходимо будет сделать, поскольку трубы имеют одинаковое сечение

Для нагрева медных элементов используют разные инструменты. Чаще всего для низкотемпературной пайки выбирают , имеющую узконаправленное пламя.

Газовое оборудование в этом случае работает от баллона со смесью пропана и бутана или с чистым бутаном. Одной такой заправки хватает на 3-4 сотни стыков.

Прибор работает эффективно, при нагреве горелкой труба разогревается за несколько секунд. Высокотемпературная пайка осуществляется при использовании газовых смесей пропан-кислород либо ацетилен-воздух.

Кроме того, пайка может осуществляться с помощью специального электрического паяльника, предназначенного для работы с деталями из меди. Устройство способно работать и с твердым, и с мягким припоем. Паяльник подключается к сети и используется там, где работать с открытым огнем невозможно. Устройство оснащается прижимными клещами и съемными электродами.

Помимо этих инструментов для монтажа трубопровода понадобится маркер или карандаш, рулетка, молоток и строительный уровень.

Технология пайки медных изделий

Подготовив инструменты и материалы, можно приступать к процессу пайки. Выполняем все операции в такой последовательности:

Галерея изображений

Отрезаем деталь необходимой длины

Для резки медных труб можно использовать различные инструменты. Чаще всего применяется ручной труборез. Чтобы срез получился ровным, трубу удерживаем только перпендикулярно к инструменту.

Зажимаем деталь между роликом и лезвием и вращаем вокруг нее труборез. Не забываем после каждого оборота подтягивать регулировочный болт примерно на треть оборота. При использовании трубореза срез получится ровным, задиры появятся только внутри трубы.

Лучше всего отрезать детали труборезом. Важно, чтобы инструмент был качественным, иначе не удастся избежать деформации медной трубы

Но при этом диаметр изделия немного уменьшится, что нежелательно. Избежать деформации детали можно, если отрезать ее ножовкой. Но в этом случае появится множество заусенец, от которых необходимо будет избавляться, и понадобится использовать шаблон, чтобы уменьшить косину реза.

Смятие или овализация среза трубы приведут к неприятным последствиям, поскольку обязательно изменят размер монтажного зазора. Его величина должна находиться в пределах 0,02-0,4 мм. Если зазор получится меньше, в него не сможет попасть припой. При увеличении зазора не сможет проявиться капиллярный эффект.

В результате резки должна получиться деталь с окончанием строго цилиндрической формы, имеющим минимальную косину реза. С детали обязательно снимаем заусенцы, чистим ее внутреннюю поверхность ершиком и обезжириваем. Аналогично обрезаем второй фрагмент трубы. Берем труборасширитель и при помощи молотка увеличиваем диаметр второй трубы.

Качественная зачистка соединяемых труб обязательна. Внутри детали не должно остаться заусенец и задиров, которые будут препятствовать перемещению жидкости

Проверяем, как детали входят одна в другую, проверяем размеры получившегося монтажного зазора. Он должен точно соответствовать норме. Зачищаем и обезжириваем вторую деталь. Операцию выполняем по всему сечению трубы, помним, что длина соединения должна равняться диаметру детали.

Наносим флюс на поверхность трубы

Образование соединения при низкотемпературной пайке

При выполнении мягкого соединения в обязательном порядке используется легкоплавкий припой и низкотемпературный флюс. Для нагрева можно взять стандартную или малогабаритную газовую горелку, которая заправляется смесью пропана с воздухом либо пропана с бутаном и воздухом. Можно взять и специальный электрический паяльник.

Берем горелку, включаем ее и направляем пламя на стык труб. Пятно контакта, находящееся между пламенем и деталью, нужно постоянно перемещать. Это необходимо для того, чтобы элементы прогревались равномерно. Берем припой и время от времени касаемся им монтажного зазора. При достаточном разогреве припой начинает плавиться.

Припой подается на участок пайки тогда, когда детали достаточно разогрелись для того, чтобы расплавить его своим теплом

Как только это случится, отводим горелку в сторону, чтобы дать возможность припою заполнить капиллярный зазор полностью. Если припой еще не начал плавиться, нагрев продолжаем. Особенностью низкотемпературной пайки является то, что припой специально не разогревается. Он должен расплавиться от тепла нагретых элементов соединения.

После того, как припой заполнит капиллярный зазор полностью, ему нужно дать остыть, желательно в естественных условиях. Нужно помнить, что получившееся мягкое соединение имеет невысокую прочность, поэтому трогать его в горячем виде запрещается.

Еще один важный момент. В процессе пайки крайне важно не перегреть медь. Иначе нанесенный на металл флюс разрушится, и, соответственно, не сможет растворять и удалять оксиды, что резко отрицательно скажется на качестве соединения.

Поэтому желательно использовать флюс с порошком-припоем. Когда температура детали будет достаточной для разогрева припоя, порошок расплавится и будет видно, как внутри флюса блестят капельки расплава.

Если использование пламени по каким-либо причинам недопустимо, применяют паяльные аппараты, работающие от электричества. Такое оборудование представляет собой набор из блока питания, электрических щипцов и паяльника.

Процедура нагрева и последующего образования соединения паяльником ничем не отличается от выше описанной. Единственный нюанс: на полный разогрев деталей может уйти меньше времени, чем при нагреве горелкой.

Образование шва при пайке высокотемпературного типа

В процессе такой пайки для разогрева деталей тоже используется газовая горелка. Она заправляется смесью пропана с кислородом или ацетилена с воздухом. Возможно использование смеси ацетилен-кислород.

Для разогрева медных деталей при пайке может использоваться специальный электрический паяльник с удобной ручкой и регулировкой силы нажима

Горелку плавно перемещаем вдоль будущего соединения так, чтобы разогрев был максимально равномерным. Когда медь нагреется примерно до 750С, она приобретет темно-вишневый цвет. В этот момент подаем припой.

Чтобы он лучше разогрелся, его можно немного прогреть горелкой. Но при этом надо помнить, что припой должен расплавиться от разогретых деталей соединения, а никак не от горелки. В идеале нужно обеспечить соединению минимальный нагрев, при котором припой сразу же расплавится и с первого раза заполнит монтажный зазор.

Возможно, сразу это не получится, но по мере накопления опыта результат будет улучшаться. После полного заполнения зазора припоем оставляем соединение для остывания. В это время трогать его не рекомендуется. Остывший шов тщательно протираем, чтобы избавиться от остатков флюса.

Детальный разбор технологии пайки медных трубопроводов с применением газовой горелки , с содержанием которой мы советуем ознакомиться.

Техника безопасности при спаивании труб из меди

Начинающие мастера интересуются, как паять медные трубы правильно, но при этом забывают о безопасности. Этого делать нельзя. Нужно понимать, что медь отличается высокой теплопроводностью, поэтому держать детали в руках без какой-либо защиты нельзя.

Неосторожность и неаккуратность при может закончится термическим ожогом. Небольшие элементы длиной до 0,3 м берут только защитными рукавицами или удерживают клещами.

Осторожность нужна и при работе с флюсом. Это чрезвычайно агрессивный состав. Если в процессе пайки он попадет на кожу, следует немедленно остановить работы и смыть флюс с кожи большим количеством мыльной воды. Иначе на коже может появиться не только термический, но и химический ожог.

Паять медные детали нужно осторожно, с соблюдением всех правил безопасности. Иначе можно получить травму – химический или термический ожог

Одежду для работы тоже нужно подбирать правильно. Синтетические ткани категорически не подходят. Искусственное волокно очень чувствительно к высоким температурам. Оно легко плавится и загорается, поэтому для работы лучше всего выбирать плотную одежду из натурального хлопка.

Еще один важный момент. При нагреве деталей флюс начинает гореть. Его пары опасны для человека. По этой причине помещение, в котором проводятся работы по пайке труб из меди, должно хорошо проветриваться.

Опытные мастера советуют тем, кто впервые взялся за пайку, сначала потренироваться на обрезках труб. Практика показывает, что после трех-четырех самостоятельно выполненных соединений уже можно браться за монтаж трубопровода. При этом желательно собрать систему на полу и только потом приступать к пайке.

Готовый трубопровод нужно хорошо промыть чистой горячей водой, чтобы удалить припой и флюс с внутренней стороны деталей.

Основные ошибки, допускаемые при пайке

Процесс пайки труб из меди достаточно прост, но требует определенного опыта. Новички часто допускают ошибки в работе.

Рассмотрим основные из них:

• Наличие дефектов на поверхности соединяемых деталей. Такие изъяны могут появиться в процессе разрезания трубы. Если пайка проведена поверх дефекта, шов будет непрочным.
• Загрязнения на участке соединения элементов. Детали после нарезки и чистки обязательно нужно обезжирить.
• Недостаточная ширина монтажного зазора. По правилам, для деталей сечением от 6 до 108 мм размеры зазора должны составлять от 7 до 50 мм.
• Недостаточный разогрев деталей. В этом случае припой не сможет должным образом сплавиться с основанием. Такой шов легко разрушится даже при небольшой нагрузке.
• Флюс покрывает не всю поверхность трубы. Окиси остаются на поверхности детали, что негативно влияет на качество шва.
• Перегрев участка соединения. Приводит к сгоранию флюса и образованию окиси и окалины. В результате качество соединения резко ухудшается.
• Проверка неостывшего соединения. Прежде чем проверять качество шва, нужно убедиться в том, что труба остыла. Иначе соединение неизбежно деформируется и утратит прочность.
• Игнорирование правил безопасности. Пайка проводится при высоких температурах и с использованием агрессивных химически веществ. Защитная одежда, маска и перчатки обязательны.

Возможно, начинающему мастеру сложно будет самостоятельно определить степень разогрева деталей, тогда стоит пригласить профессионала и сделать первые соединения под его руководством.

С методами сооружения отопительных контуров из медных труб ознакомит , с которой мы рекомендуем ознакомиться.

Выводы и полезное видео по теме

Еще больше интересной информации о пайке медных труб вы можете узнать из следующих видеороликов.

Видео #1. Особенности высокотемпературной пайки меди:

Видео #2. Как правильно паять медные фитинги:

Видео #3. Какие бывают флюсы для пайки:

Самостоятельная пайка труб из меди – полезный навык, который обязательно пригодится домашнему мастеру. Трубопроводы из меди служат очень долго и беспроблемно. Учитывая достаточно высокую стоимость таких деталей, на самостоятельной сборке можно значительно сэкономить и получить трубопровод высокого качества по вполне приемлемой цене.

А у вас есть личный опыт в соединении труб из меди пайкой? Возможно, вы владеете знаниями о нюансах проведения работ? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, делитесь своим мнением и фото по теме статьи.

Отопительные системы, а также водопроводные разводки обычно производятся из медных труб. Стоимость меди достаточно велика, однако по причине высоких прочностных и эксплуатационных характеристик именно медь чаще всего используется для подобных целей. Среди прочих достоинств обязательно следует выделить антибактериальные и антикоррозийные свойства, а также замечательную теплопроводность. Таким образом, медь нашла очень широкое применение. Поэтому следует научиться правильно паять трубы из меди, если вдруг такая необходимость возникнет.

Подготовка к пайке – что необходимо знать об этом процессе?

На данный момент паять медь можно двумя основными способами, которые отличаются друг от друга температурой нагрева. Высокотемпературный способ предусматривает повышение температуры до 900 градусов Цельсия, такой метод отлично зарекомендовал себя в трубопроводах, где давление на стенки максимальное. Чтобы припаять медные трубы при помощи высокотемпературного способа, потребуются специальные материалы, в том числе твердоплавкий флюс и твердый припой. Обычный припой здесь не подойдет, поскольку лишь у твердого аналога температура плавления достигает необходимых значений.

Низкотемпературный метод пайки существенно проще, поскольку металл разогревается лишь до 500 градусов, хотя обычно вполне хватает и 380 градусов Цельсия. В домашних условиях именно таким методом обычно привариваются различные медные элементы. Для работы нам потребуется стандартный флюс, который плавится при указанных температурах, а также прут или проволока диаметром до 3 мм. Если же говорить о припое, то он должен быть мягким – отлично подойдет 97 процентный сплав олова с металлами, к примеру, с сурьмой, серебром или селеном.

Чтобы спаянные детали прочно и крепко были скреплены между собой, требуется подобрать соответствующий флюс. Флюс представляет собой специальное вещество, напоминающее пасту по своей консистенции, содержащее в своем составе хлорид цинка. Это вещество наносится достаточно толстым слоем на поверхность трубы или любой другой медной детали. Функции флюса достаточно разнообразны, среди самых важных можно выделить следующее:

• Позволяет припою равномерно растекаться по месту спайки;
• Своеобразный индикатор, который дает возможность определить нужный момент для поднесения припоя и начала процесса спаивания меди;
• Существенно улучшает сцепление меди и припоя;
• Практически полностью удаляет кислород, что предотвращает окисление металлических изделий.

Пайка представляет собой достаточно опасный процесс, поскольку приходится иметь дело с очень высокими температурами, даже при низкотемпературном спаивании. Поэтому требуется быть очень аккуратным, параллельно соблюдая все правила техники безопасности. Следует учитывать все нюансы в работе, ведь раскаленный металл точно так же опасен для здоровья человека, как и сама горелка. Кроме этого медь является отличным проводником тепла, что способствует нагреванию огромной площади трубы, а не только непосредственно спаиваемого участка.

В случае необходимости приваривания медных элементов, не встроенных в трубопроводную систему, требуется предварительно подготовиться к этому процессу. Для таких случаев предусмотрены специальные невозгораемые опоры, на которых медные элементы могут находиться в течение времени, нужного для их полного остывания.

Приспособления и материалы

Для выполнения задуманной нами задачи, потребуется небольшой список подручных средств и инструментов. Большинство из них должны быть в доме у любого домашнего умельца, остальные же можно приобрести в строительных магазинах или одолжить у знакомых. Вот список материалов:

1. 1. Припой.
2. 2. Паяльный флюс.
3. 3. Специальный экспандер, предназначенный для расширения труб.
4. 4. Фаскосниматель.
5. 5. Болгарка с тонким диском, ножовка по металлу или труборез.
6. 6. Паяльник для меди – для этих целей отлично подойдет пропановая горелка.
7. 7. Бумажные салфетки.
8. 8. Резиновые перчатки и защитные очки.

Перед началом пайки необходимо отрезать определенный участок медной трубы, для чего мы воспользуемся труборезами. Выбирать этот механизм следует исходя из диаметра труб, а также их расположения. Ведь в труднодоступных местах работать с крупным инструментом будет крайне неудобно. Болгарки и ножовки также могут подойти для этих целей, однако такого качественного среза, как при работе с труборезом не получится.

Следующий этап заключается в удалении на месте среза заусениц и шероховатостей. Заусеницы будут мешать качественному припаиванию, к тому же их отсутствие положительно сказывается на работе трубопровода. Дело в том, что оставшиеся после обрезания заусеницы создают завихрения водяного потока. Если же подобных явлений не возникает, то система трубопроводов не испытывает дополнительных нагрузок и работает без отклонений. Зачистка осуществляется обычной наждачной бумагой средней или высокой степени абразивности. Добиться идеальной гладкости вряд ли получится, но сделать так, чтобы срезанная поверхность не царапалась, под силу абсолютно любому человеку.

После ручной шлифовки можно наносить флюс на наружную часть поверхности трубы.

Специалисты рекомендуют использовать флюс серого цвета. Особенность такого препарата заключается в том, что нагревание способствуют изменению цвета флюса с серого на оловянный. В таком случае определить степень нагревания металла становится несколько проще. Тот же белый флюс моментально становится прозрачным, соответственно, подобрать правильный момент для поднесения припоя существенно сложнее.

Техникой безопасности предусмотрены надежные и качественные резиновые перчатки, которые будут оберегать руки мастера от многочисленных заноз и заусениц, образующихся при обрезании металлических изделий. К тому же некоторые умельцы для шлифования пользуются дрелью с вращающимися насадками-ёршиками. Обычные тряпочные или матерчатые перчатки с легкостью зажёвываются при работе с такими насадками.

Есть некоторые особенности спаивания, о которых обязательно требуется упомянуть. К примеру, флюс можно наносить кисточками, которые не оставляют после себя волосков или ворсинок. Любой мусор, остающийся на поверхности медной трубы, ухудшает ее герметичность после спаивания, что в конечном итоге может привести к протеканию воды.

Что же делать, если щетинки от кисточки все же остались на трубе? Есть два способа устранения возможного дефекта:

• Требуется тщательно очистить поверхность повторно, обработать ее ортофосфорной кислотой, после чего разогреть флюс паяльником и последним слоем нанести олово;
• С использованием горелки. Для этого тонким слоем повторно наносим флюс на медь, после чего накладываем слой припоя, нагреваем до максимальных температур и расплавляем.

В любом случае, после нанесения флюса необходимо вставить медную трубу в раструб. Независимо от толщины флюса, обязательно появятся излишки. Однако вытирать их не придется, поскольку при спаивании срабатывает так называемый капиллярный эффект и припой вместе с флюсом затягивается внутрь. Нагревательный аппарат подносим к месту соединения, чтобы вся влага, оставшаяся на трубах, окончательно испарилась. После этого повторно нагреваем аппарат, на этот раз в течение достаточно продолжительного времени, чтобы медь успела нагреться, а флюс расплавиться до оловянного цвета.

В момент наивысшей температуры, то есть когда флюс приобрел нужный нам цвет, необходимо положить припой, после чего происходит непосредственно процесс спаивания. Требуется быть очень аккуратным, поскольку расплавленный металл может стекать по трубе и нанести ожог на коже или капнуть вниз. Правильно рассчитанное количество припоя позволит избежать появления излишков расплава.

Газовая горелка или паяльник – осо​бенности работы с каждым инструментом

Умелые мастера одинаково качественно приваривают медные элементы и газовой горелкой, и электрическим паяльником. В первом случае необходимо чуть больше мастерства и умения, поскольку работать с инструментом на первых порах бывает сложно. Особенно это касается труднодоступных мест, к примеру, пайка медного радиатора при ремонте автомобиля. В таких случаях используют мощные электропаяльники.

Сам же принцип работы всегда одинаков. Разве что паяльник выполняет работу значительно быстрее, поскольку скорость разогрева у него выше. Кроме этого, высокотемпературный метод спаивания может быть реализован исключительно при помощи паяльника, так как газовая горелка разогреть металлические изделия, в том числе и медь, не способна.

Так что устранить самостоятельно трещины или выполнить пайку медных труб в домашних условиях не составит труда. Это под силу абсолютно каждому.

Медь представляет собой металл, который обладает достаточно мягкой, податливой структурой. Поэтому, в отличие от той же стали, такой материал проще паять, нежели заниматься его сваркой. При большом желании, наличии необходимых инструментов и расходных средств справиться с подобной задачей способен даже новичок. Давайте же выясним, медные трубы.

Качества медных труб

Зачастую трубы, изготовленные из представленного материала, используются в домашнем хозяйстве при монтаже элементов отопительных и водопроводных систем. Медь представляет собой оптимальное решение для создания таких проводящих путей. Она имеет идеально гладкую поверхность, не подвергается коррозии, не забивается отложениями, а также имеет бактерицидные свойства. Выяснив, медные трубы отопления правильно, можно обеспечить бесперебойную службу системы на протяжении нескольких десятилетий.

Инструменты и материалы

Прежде чем разобраться, как паять медные трубы, необходимо подготовить набор инструментов, которые могут понадобиться в ходе выполнения работ:

1. Труборез. Медь является довольно мягким материалом. Даже незначительное давление на такие трубы может вызывать деформации. По этой причине при их резке рекомендуется пользоваться специализированным инструментом.
2. Расширитель. Поскольку в ходе обустройства водопроводной либо отопительной системы применяются медные трубы идентичного типоразмера, при подготовке к пайке соединений придется воспользоваться инструментом для увеличения их диаметра.
3. Сниматель фаски. После разделения труб на нужные отрезки необходимо выполнить обработку их краев. Только так элементы будущей системы смогут заходить друг в друга.
4. Стальной ершик требуется для зачистки труб изнутри.
5. Металлическая щетка позволяет убрать загрязнения, всевозможные наслоения и окислы, которые могут затруднить выполнение качественной пайки соединений.
6. используется для разогрева стыков. Должна содержать специальную насадку, которая позволяет производить регулировку пламени.
7. Припой имеет вид проволоки либо прутка, температура плавления которого ниже по сравнению с медью.
8. Флюс - химический состав, нанесение которого облегчает пайку соединений.

Каким медные трубы?

В настоящее время широкодоступны многочисленные , которые способны обеспечить надежное соединение медных труб методом пайки. Чаще всего мастера прибегают к использованию низкотемпературных припоев. Последние дают возможность создавать соединения при сравнительно низком нагреве материала, что не вызывает деформацию меди. Однако подобные швы отличаются не самыми лучшими механическими качествами.

Что касается припоев, предназначенных для пайки при высочайших температурах, они позволяют создавать максимально прочные соединения. В то же время применять их рекомендуется лишь опытным мастерам, поскольку без соответствующих навыков длительное термическое воздействие на металл может привести к его прожигу.

Чем можно паять медные трубы между собой? При низкотемпературной пайке, которая распространена при обустройстве бытовых отопительных и водопроводных систем, чаще всего прибегают к использованию Последние дают возможность создавать достаточно устойчивые к механическим нагрузкам соединения. Среди таких припоев стоит отметить сплавы олова с висмутом, сурьмой, селеном, серебром. Основную долю в их составе занимает олово - порядка 95 %. Остальная часть приходится на дополнительные компоненты.

Для выполнения низкотемпературной пайки вполне подходят дешевые припои на основе олова и свинца. Однако их не рекомендуется применять при обустройстве водопроводов, которые предназначены для подачи питьевой воды, поскольку свинец представляет собой токсичный материал.

Какой флюс лучше использовать для пайки медных труб?

В случае низкотемпературной пайки обычно применяются химические составы на основе Впрочем, пытаясь разобраться, как паять медные трубы, не стоит уделять чрезмерное внимание составу флюса. Для пайки меди достаточно приобрести любое средство, предназначенное для данных целей, например канифольно-вазелиновую пасту.

Как паять медные трубы без флюса? Выполнить прочные соединения без применения химических составов вполне реально. Однако здесь должна осуществляться высокотемпературная пайка с использованием наиболее качественных припоев на основе олова и серебра.

Процедура пайки

Как паять медные трубы? Работы выполняются в такой последовательности:

1. При помощи трубореза заготовки разделяются на отрезки необходимой длины.
2. Металлической щеткой и ершиком зачищаются внешние и внутренние поверхности, что будут подлежать пайке.
3. Специальным расширителем увеличивается диаметр окончаний отрезков, которые планируется надвигать на другие трубы.
4. На края будущих соединений равномерно наносится флюс.
5. Окончания труб вставляются друг в друга. Влажной губкой удаляются остатки флюса.
6. Прогревается соединение. Как только флюс изменит изначальный оттенок на серебристый, термическую обработку поверхностей необходимо прекратить.
7. К будущему стыку подносится припой. Последний должен начать растекаться без прогревания горелкой, от повышенной температуры меди.
8. Пайку прекращают, как только припой заполнит все пустоты в области шва.
9. После остывания соединения стык протирается влажным отрезком материи, что позволяет убрать остатки припоя и флюса.

Существует ряд советов, которые могут пригодиться при выполнении работ. Так, мастерам, которые не имеют внушительного опыта пайки медных труб, рекомендуется предварительно потренироваться, использовав в качестве расходного материала отрезки ненужных заготовок. Как утверждают специалисты, необходимо несколько раз выполнить пробную пайку, чтобы сформировать общее представление о такой работе.

В ходе нагрева стыков горелкой важно не передерживать пламя в одной точке, поскольку его температура может достигать порядка 1000 °С. Чтобы не прожечь медь, достаточно равномерного разогрева участка на протяжении 20 секунд.

По завершении пайки необходимо выполнить тщательную промывку системы трубопровода под значительным напором воды. Только так можно убрать излишки припоя и флюса, которые застыли внутри соединений.

В заключение

Вот мы и разобрались, как паять медные трубы. При ответственном подходе к задаче и наличии необходимого инструмента справиться с такой работой способен каждый. Важно лишь предварительно потренироваться, не отклоняясь от технологии.
