Автоматические выключатели (автоматы) предназначены для оперативных включений и отключений низковольтных электрических цепей и защиты их от токов КЗ и перегрузок, а также от исчезновения или снижения напряжения сети.

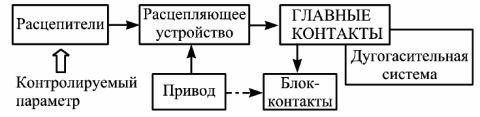

Роль защитных элементов, реагирующих на отклонение той или иной контролируемой величины от своего нормального значения, выполняют расцепители. В автоматах могут быть установлены следующие расцепители:
максимального тока, срабатывающие мгновенно при токе КЗ в цепи;
минимального напряжения, срабатывающие в случае понижения или исчезновения напряжения;
обратного тока, которые срабатывают при изменении направления тока в цепи постоянного тока;
независимые (ни от каких параметров электрической цепи), которые служат для дистанционного отключения автоматов;
тепловые, применяемые для защиты от перегрузок (по типу тепловых реле пускателей);
комбинированные, включающие электромагнитные и тепловые расцепители одновременно.
Автоматические выключатели снабжаются механизмом свободного расцепления (МСР), который позволяет обеспечить отключение автомата в процессе включения или после него.
На рис. схематично представлена конструкция автоматического выключателя, имеющего дугогасительные 1 и главные 2 контакты. Главные контакты, выполняемые из меди, имеют малое переходное сопротивление и могут длительного пропускать большой ток. Дугогасительные контакты, выполняемые из металлокерамики, включаются параллельно главным.
Включение автомата осуществляется вручную при повороте рукоятки 7 по часовой стрелке вокруг оси 03 или дистанционно электромагнитным приводом 8. При этом рычаги 5 механи: ма свободного расцепления перемещают вправо контактный рычаг 3, преодолевая усилие отключающей пружины 4. Пр: повороте рычага 3 вокруг оси О, замыкаются дугогасительные контакты 7, сжимая свою амортизационную пружину, затем - главные 2: Включенный автомат становится на защелку при перемещении шарнирного со единения Ог вниз.
Принципиальная конструкция автоматического выключателя
Отключение автомата осуществляется вручную путем поворота рукоятки против часовой стрелки или автоматически и дистанционно при протек нии тока по обмотке отключа щего электромагнита расцепителя 6. Его сердечник перемещает шарнир Ог вверх и жесткая система рычагов 5 "ломается" по шарниру. Отключающая пружина 4 отключает выключатель. Возникающая между контактами 1 дуга гасится в дугогасительной камере путем деления на ряд дуг металлическими пластинами 9.
Резьбовой автомат с комбинированным рацепителем показан на рис. 2. Включение автомата вручную осуществляется нажатием кнопки 1, отключение - кнопки 2. При включенном автомате ток протекает от центрального контакта 10 через неподвижные контакты 6 и 11, соединенные контактным мостиком 5, биметаллическую пластину 13, гибкую связь 14, обмотку электромагнитного рацепителя 15 к резьбовой гильзе 7.
При коротком замыкании сердечник 16 электромагнита втягивается вниз, рычаг защелки 3 поворачивается вокруг оси О, освобождая рычаг 4. Подвижная система выключателя под действием сжатой пружины 9 перемещается вверх, толкатель 8 размыкает контакты.
При длительной перегрузке биметаллическая пластина 12 нагревается и изгибается, штифт защелки 13 перемещается влево, освобождая рычаг 4, автомат отключается.
Внешний вид автоматического выключателя показан на рис. 2, а. Он собран в пластмассовом корпусе, имеет металлический цоколь с резьбой, при помощи которой ввертывается в резьбовую гильзу основания пробочного предохранителя.
Рис. 2. Резьбовой автоматический выключатель: а - внешний вид; б - принцип устройства
Широкое распространение получили автоматические выключатели, у которых ручное управление осуществляется с помощью Рукоятки 8 (рис. 3), Выключатель состоит из электромагнитного расцепителя максимального тока 1, корпуса 2, контактов 3, выводных зажимов 4, дугогасительной камеры 5, механизма свободного расцепления, крышки 7, регулятора теплового реле 9. Рукоятка управления 8 является одновременно указателем положения выключателя: верхнее положение - выключатель включен, нижнее - отключен.
Рис. 3. Автоматический выключатель с рукояткой управления
Таким образом, автоматические выключатели являются как коммутационными так и защитными аппаратами низковольтных электрических цепей.
Как работает автоматический выключатель
Нормальный рабочий режим автомата при номинальном или низком токе. Рабочий ток проходит по верхней клемме автомата, через подвесной контакт, по катушке электромагнитного расцепителя, затем проходит тепловой механизм расцепителя и нижнюю клемму автомата. При размерах тока превышающих номинал, срабатывает электромагнитная или тепловая защита.
Разновидности автоматических выключателей
С целью защиты от перегрузки по току в автомате используется тепловой расцепитель как защита от перегрузки, — это биметаллическая узкая полоса пластины собранная из двух типов сплавов, имеющих разные коэффициенты температурного расширения.
Составная биметаллическая пластина нагревается протекающим током и выгибается в сторону металла с маленьким расширением. Когда ток больше номинальной величины, то со временем пластина выгибается настолько, что этого изгиба хватает для реагирования тепловой защиты. Время, при котором среагирует расцепитель, зависит от степени превышения относительно номинального тока.
При значительном увеличении от номинала тока, тепловая защита отключит автомат быстрее, чем при малом превышении от номинала. Второй тип защиты автомата срабатывает на короткое замыкание в нагрузке – это электромагнитный расцепитель. Он состоит из медной катушки с металлическим сердечником. Относительно величины проходящего тока растет и электромагнитное поля катушки, которое намагничивает стальной сердечник.
Демонстрация механизмов автомата
Намагниченный сердечник притягивается, преодолевая усилие удерживающей его пружины, толкает механизм электромагнитной защиты и разрывает контакты. Номинального тока и тока немного выше не хватает для намагниченности сердечника, чтобы сработал механизм расцепителя. А ток короткого замыкания создает намагниченность сердечника достаточную для отключения автомата за сотые доли секунды или даже меньше.
Защита автомата при разных перегрузках
Механизм теплового расцепителя не сработает при небольшом и недолгом токе выше номинального. При большой продолжительности тока больше номинального сработает тепловой расцепитель. Время, отключения автомата тепловой защитой, может доходить до часу.
Механизмы автоматического выключателя
Временная задержка позволяет не отключать автоматы при значительных пусковых токах двигателя и кратковременных бросках тока. Время токовая характеристика тепловых расцепителей зависит также от окружающей температуры. При повышенных температурах тепловая защита отработает быстрее, чем на холоде.
Вызвать перегрузку можно включением нескольких бытовых приборов — это чайник, стиральная машина, кондиционер, электроплита. При перегрузке автомат отключается, но сразу включить его невозможно, нужно ждать, чтобы остыла биметаллическая пластина.
Работа автомата при коротком замыкании
Большие токи короткого замыкания могут оплавить электропроводку или сжечь изоляцию. Чтобы сохранить электропроводку, используют электромагнитный расцепитель . При коротких замыканиях механика электромагнитного расцепителя срабатывает мгновенно, защищая электропроводку, и она не успевает нагреться.
Однако во время размыкания контактов появляется электрическая дуга с огромной температурой. Для защиты от обгорания контактов, разрушения корпуса предназначена дугогасительная камера. Конструктивно камера состоит из элемента с набором медных тонких пластин с небольшим зазором.
Электромагнитная и тепловая защита автоматического выключателя
Электрическая дуга касаясь набора пластин через медный провод соединенного с контактом, рассыпается на части, остывает и исчезает. При коротком замыкании образуются газы, которые выходят через отверстия в камере. Для повторного включения автомата, нужно устранить причину короткого замыкания, или автомат опять выбъет.
Виновника короткого замыкания можно определить последовательным выключением бытовых электроприборов. Но если после отключения всех приборов короткое замыкание не исчезает, то большая вероятность его происхождения в электропроводке. Состояние короткого замыкания могут вызвать электроосветительные приборы, которые также необходимо отключать.
Невозможно обойтись без защитных аппаратов. В любом распределительном щите обязательно устанавливают вводной автомат и несколько дополнительных на освещение, розетки и другие группы проводов. Далее мы рассмотрим устройство, назначение и принцип действия автоматического выключателя.
Назначение
Прежде всего, разберемся с тем, что такое автоматический выключатель (АВ). Автомат представляет собой защитный аппарат, отключающий электроэнергию на определенном участке проводки по следующим причинам:
- перегрузка сети;
- скачки напряжения.
Помимо этого данное устройство может использоваться для того, чтобы «снять» напряжение на определенном участке электропроводки путем оперативного отключения (мероприятие проводиться крайне редко). Простыми словами, назначение автоматического выключателя заключается в защите электроприборов при выходе проводки из строя.
Что касается области применения автоматов, она возможна как в бытовых условиях (защита домов и квартир), так и на промышленных предприятиях. Автоматические выключатели применяются во всех сферах электроэнергетики.
К вашему вниманию видео урок, в котором находиться полное объяснение того, что такое автоматический выключатель и какой у него принцип действия:
Обзор существующих изделий
Конструкция
На сегодняшний день существует множество различных изделий для отключения тока в сети. Каждый из аппаратов имеет свою специфическую конструкцию, поэтому в данной статье мы рассмотрим пример с модульным автоматом.
Итак, устройство автоматического выключателя состоит из четырех основных частей:
- Система контактов (подвижный и неподвижный). Подвижный контакт соединен с рычагом управления, а неподвижный установлен в самом корпусе. Отключение электроэнергии происходит путем выталкивания подвижного контакта пружиной, после чего размыкается сеть.
- Тепловой (электромагнитный) расцепитель. Элемент, с помощью которого и размыкаются контакты. Тепловой расцепитель – это биметаллическая пластина, которая изгибаясь, размыкает контакты. Изгибание происходит вследствие нагревания током (если его значение превышает номинальное). Такое расцепление происходит при повышенных нагрузках на линию электропередач. Действие магнитного расцепителя является мгновенным, вследствие возникновения короткого замыкания. Сверхток провоцирует движение сердечника соленоида, который приводит в действие механизм расцепления контактов.
- Система дугогашения. Данная часть автомата представлена двумя пластинами из металла, которые нейтрализуют электрическую дугу. Последняя возникает тогда, когда осуществляется разрыв цепи.
- Механизм управления. Для ручного отключения используется специальный механический рычаг либо кнопка (в других типах АВ).
Также предоставляем к Вашему вниманию более подробную конструкцию автоматического выключателя:
В данном видео примере наглядно предоставлена конструкция и принцип действия автомата:
Подробный принцип действия
Технические характеристики
Любой автоматический выключатель имеет свои индивидуальные характеристики, по которым мы и осуществляем выбор подходящей модели.
Основными техническими характеристиками автоматического выключателя являются:
- Номинальное напряжение (Uн). Данная величина устанавливается производителем и указывается на передней панели аппарата.
- Номинальный ток (Iн). Также устанавливается заводом и представляет собой максимальное значение тока, при котором защита не будет срабатывать.
- Номинальный рабочий ток расцепителя (Ipн). При увеличении тока в сети до значений 1,05*Iрн либо 1,2*Iрн некоторое время срабатывание не будет происходить. Данная величина обязательно должна быть ниже номинального тока.
- Время срабатывания при коротком замыкании (КЗ). При возникновении КЗ автомат выключается после определенного времени прохождения данного тока через аппарат (время срабатывания). Также устанавливается заводом изготовителем.
- Предельная коммутационная способность автоматического выключателя. Значение проходящих токов короткого замыкания, при которых устройство еще может нормально функционировать.
- Уставка по току срабатывания. При превышении данного значения аппарат моментально срабатывает и разъединяет цепь. Тут изделия делятся на 3 типа: B, C, D. Первый тип используется при монтаже длинной линии электропередач, диапазон срабатывания 3-5 номинальный рабочих токов расцепителя (Iрн). Устройство типа С работает в диапазоне 5-10 значений и используется в осветительных цепях. Тип D применяют для защиты трансформаторов и электродвигателей. Его диапазон работы составляет от 10 до 20 Iрн.
Общая классификация
Также хотелось бы предоставить Вам наиболее обобщенную классификацию автоматических выключателей для дома. На сегодняшний день изделия принято разделять по следующим признакам:
Автоматический выключатель (автомат) служит для нечастых включений и отключений электрических цепей и защиты электроустановок от перегрузки и коротких замыканий, а также недопустимого снижения напряжения.
По сравнению с автоматический выключатель обеспечивает более эффективную защиту, особенно в трёхфазных цепях, так как в случае, например, короткого замыкания производится отключение всех фаз сети. Предохранители в этом случае, как правило, отключают одну или две фазы, что создаёт неполнофазный режим, который также является аварийным.
(рис. 1) состоит из следующих элементов: корпуса, дугогасительных камер, механизма управления, коммутирующего устройства, расцепителей.
Рис. 1. Автоматический выключатель, серия ВА 04-36 (устройство выключателя): 1- основание, 2- камера дугогасительная, 3, 4-пластины искрогасительные, 5-крышка, 6-пластины. 7-звено, 8-звено, 9-рукоятка, 10-рычаг опорный, 11-защелка, 12- рейка отключающая, 13- пластина термобиметаллическая, 14-расцепитель элетромагнитный, проводник гибкий, 16-токопровод, 17- контактодержатель, 18-контакты подвижные
Для включения автоматического выключателя, находящегося в расцепленном положении (положение «Отключено автоматически»), механизм должен быть взведен путем перемещения рукоятки 9 выключателя в направлении знака «О» до упора. При этом происходит зацепление рычага 10 с защелкой 11, а защелки – с отключающей рейкой 12. Последующее включение осуществляется перемещением рукоятки 9 в направление знака «1» до упора. Провал контактов и контактное сжатие при включении обеспечивается за счет смещения подвижных контактов 18 относительно контактодержателя 17.
Автоматическое отключение автомата происходит при повороте отключающей рейки 12 любым расцепителем независимо от положения рукоятки 9 выключателя. При этом рукоятка занимает промежуточное положение между знаками «О» и «1», указывая, что выключатель отключен автоматически. Дугогасительные камеры 2 установлены в каждом полюсе выключателя и представляют собой деионные решетки, состоящие из ряда стальных пластин 6.
Искрогасители, содержащие искрогасительные пластины 3 и 4, закреплены в крышке 5 выключателя перед отверстиями для выхода газов в каждом полюсе автоматического выключателя. Если в защищаемой цепи, хотя бы одного полюса ток достигает величины равной или превышающей значение уставки по току, срабатывает соответствующий расцепитель и выключатель отключает защищаемую цепь независимо от того, удерживается ли рукоятка во включенном положении или нет. Электромагнитный максимальный расцепитель тока 14 устанавливается в каждом полюсе выключателя. Расцепитель выполняет функцию мгновенной защиты от .
Дугогасительные устройства необходимы в , коммутирующих большие токи, так как возникающая при разрыве тока вызывает подгорание контактов. В автоматических выключателях применяются дугогасительные камеры с деионным гашением дуги. При деионном гашении дуги (рис. 2.) над контактами 1, помещенными внутри дугогасительной камеры 2, располагается решетка из стальных пластин 3. При размыкании контактов образовавшаяся между ними дуга потоком воздуха выдувается вверх, попадает в зону металлической решетки и быстро гасится.
Рис. 2. Устройство дугогасительной камеры автоматического выключателя: 1- контакты, 2- корпус дугогасительной камеры, 3 - пластины.
Схема и основные элементы автоматического выключателя представлены на рисунке 3.
Рис. 3. Устройство автоматического выключателя: 1 - максимальный расцепитель, минимальный расцепитель, независимый расцепитель, 4 - механическая связь с расцепителем, 5- рукоятка ручного включения, 6- электромагнитный привод, 7,8- рычаги механизма свободного расцепления, 9- отключающая пружина, 10- дугогасительная камера, 11- неподвижный контакт, 12- подвижный контакт, 13- защищаемая цепь, 14- гибкая связь, 15- контактный рычагу, 16- тепловой расцепитель, 17- добавочное сопротивление, 18- нагреватель.
Механизм управления
предназначен для обеспечения ручного включения и выключения аппарата при помощи кнопок или рукоятки.
Коммутирующее устройство автоматического выключателя состоит из подвижных и неподвижных контактов (силовых и вспомогательных). Пара контактов (подвижный и неподвижный) образуют полюс автоматического выключателя, количество полюсов бывает от 1 до 4. Каждый полюс комплектуется отдельной .
Механизм, который отключает автоматический выключатель при аварийных режимах, называется расцепителем . Различают следующие виды расцепителей:
Электромагнитный максимального тока (для защиты электроустановок от токов короткого замыкания),
Тепловой (для защиты от перегрузок),
Комбинированный, имеющий электромагнитный и тепловой элементы,
Минимального напряжения (для защиты от недопустимого снижения напряжения),
Независимый (для дистанционного управления автоматическим выключателем),
Специальный (для реализации сложных алгоритмов защиты).
Электромагнитный расцепитель
автоматического выключателя представляет собой небольшую катушку с обмоткой из медного изолированного провода и сердечником. Обмотка включается в цепь последовательно с контактами, то есть по ней проходит ток нагрузки.
В случае возникновения короткого замыкания ток в цепи резко возрастает, в результате создаваемое катушкой магнитное поле вызывает перемещение сердечника (втягивание в катушку или выталкивание из неё). Сердечник при перемещении действует на отключающий механизм, который вызывает размыкание силовых контактов автоматического выключателя. Существуют автоматические выключатели с полупроводниковыми расцепителями, реагирующими на максимальный ток.
Тепловой расцепитель автоматического выкючателя представляет собой , изготовленную из двух металлов с различными коэффициентами линейного расширения, жестко соединенных между собой. Пластина не является сплавом металлов, их соединение производится обычно прессованием. Биметаллическая пластина включается в электрическую цепь последовательно с нагрузкой и нагревается электрическим током.
В результате нагрева происходит изгибание пластины в сторону металла с меньшим коэффициентом линейного расширения. В случае возникновения перегрузки, то есть при небольшом (в несколько раз) увеличении тока в цепи по сравнению с номинальным, биметаллическая пластина, изгибаясь, вызывает отключение автоматического выключателя.
Время срабатывания теплового расцепителя автоматического выключателя зависит не только от величины тока, но и от температуры окружающей среды, поэтому в ряде конструкций предусмотрена температурная компенсация, которая обеспечивает корректировку времени срабатывания в соответствии с температурой воздуха.
Независимый расцепитель минимального напряжения
по конструкции аналогичны электромагнитному и отличаются от него условиями срабатывания. В частности, независимый расцепитель обеспечивает отключение автомата при подаче напряжения на расцепитель независимо от наличия аварийных режимов.
Указанные расцепители являются дополнительными и могут отсутствовать в конструкции автоматического выключателя. Имеются также выключатели без каких-либо расцепителей, в этом случае они называются выключателями- разъединителями .
В настоящее время распространены автоматические выключатели типов , АЕ10, АЕ20, АЕ20М, ВА04-36, ВА-47, ВА-51, ВА-201, ВА88 и др. Автоматические выключатели АП50Б выпускают на номинальные токи до 63А, АЕ20, АЕ20М – до 160А, ВА-47 и ВА-201 – до 100А, ВА04-36 – до 400 А, ВА88 – до 1600А.
В статье вы узнаете про устройство и принцип работы Такие средства защиты от короткого замыкания и перегрузок на сегодняшний день можно встретить в каждом доме и на производстве. Ушли в небытие так называемые пробки, которые, по сути, выполнены по такой же схеме, как и автоматические выключатели. И даже принцип действия у них схож, вот только использовать не очень удобно - на дин-рейку такую пробку не поставить.
А что уж говорить о плавких вставках - предохранителях, в которых при коротком замыкании перегорает тонкий провод. Такие можно встретить разве что в И то в них используются плавкие вставки, которые наполнены песком. В слаботочных цепях, если так можно выразиться, применяются исключительно автоматические выключатели. Типы и устройство будет рассмотрено в статье. И начнем с описания работы автоматов, которые используются чаще всего в быту.
Штатный режим работы
Итак, давайте рассмотрим устройство и принцип действия автоматического выключателя. У него имеется несколько режимов работы, каждый будет рассмотрен отдельно. В штатном режиме через автоматический выключатель течет ток, который меньше номинального или равен ему. При этом напряжение питания поступает на верхнюю клемму, которая соединена с неподвижным контактом. С последнего ток идет к подвижному контакту, затем по гибкому медному проводнику на соленоид. Далее ток с соленоида поступает на расцепитель (тепловое реле) и после на клемму, расположенную снизу. Именно она соединяется с потребителями электроэнергии.
Аварийные режимы работы
Принцип работы переменного тока таков, что при аварийной ситуации (перегрузка или короткое замыкание) происходит отключение защищаемой цепи. Начинает работать механизм свободного расцепления, он приводится в действие специальным расцепителем (обычно электромагнитные или тепловые используются в конструкциях). Давайте рассмотрим особенности обоих типов расцепителей.
Тепловой - это пластина из биметалла, которая состоит из двух слоев сплавов, у которых разные коэффициенты термического расширения. Когда ток проходит по пластине, происходит ее нагрев и она изгибается в то сторону, на которой находится металл с наименьшим коэффициентом. Когда значение силы тока превышает допустимые значения, изгиб становится таким, что его достаточно для того чтобы привести в действие весь расцепительный механизм. При этом размыкается цепь.
Электромагнитные расцепители состоят из соленоида с сердечником (подвижным), который удерживается пружиной. Когда происходит превышение максимального тока, то в катушке начинает наводиться поле. Под его действием сердечник начинает втягиваться внутрь соленоида, пружина при этом сжимается. В этот же момент начинает срабатывать расцепитель. В штатном режиме в катушке также происходит наведение поля, но у него маленькая сила, ее недостаточно для того, чтобы сжать пружину.
Режим перегрузки
Режим перегрузки - это когда ток, потребляемый подключенной к автомату нагрузкой, становится выше, нежели номинальное значение прибора. При этом ток, который проходит через расцепитель, вызывает нагрев пластины из биметалла, что приводит к увеличению ее изгиба. Это приводит к тому, что срабатывает расцепительный механизм. В этот момент выключается автомат, и цепь размыкается.
Срабатывает не мгновенно, так как для нагрева пластины нужно некоторое время. И оно варьируется в зависимости от того, насколько превышено номинальное значение силы тока. Промежуток времени может колебаться от пары секунд до часа. Задержка позволит избавиться от отключения питания при непродолжительном и случайном повышении тока. Часто такие превышения можно наблюдать при запуске электродвигателя.
Ток срабатывания
Минимальное значение силы тока, при котором обязан срабатывать тепловой расцепитель, регулируется специальным винтом на заводе-изготовителе. Значение примерно в полтора раза выше, нежели номинал, который указывается на корпусе выключателя. Как видите, принцип работы расцепителя не очень сложен. Но на силу тока, при котором происходит срабатывание тепловой защиты, огромное влияние оказывает и то, какая у окружающей среды температура.
Если в помещении жарко, то прогрев и выгибание биметаллической пластины начнут происходить при малом значении тока. А если в помещении холодно, то тепловой расцепитель начнет работать при более высоком токе. Поэтому один и тот же автоматический выключатель с биметаллической пластиной будет работать по-разному зимой и летом. Это к автоматам с электромагнитными расцепителями не относится.
Перегрузка в электроцепи
Стоит отметить, что принцип работы автоматического выключателя постоянного тока примерно такой же, как и аналогичного прибора, работающего на переменном. Суть сводится к тому, что при превышении допустимой нагрузки происходит нагрев пластины и отключение цепи. Что может быть причиной перегрузки? Самая частая причина - это подключение большого числа потребителей, у которых мощность больше, нежели расчетная.
Если вы одновременно подключите к автомату несколько потребителей - электрочайник, холодильник, утюг, стиральную машинку, кондиционер, электроплиту, - то вполне возможно, что сработает расцепитель. Даже если вы используете автоматический выключатель с номинальным током 16 А, он может отключиться. Все зависит от того, какая мощность у потребителей.
Если происходит частое отключение, то нужно решить, от каких электроприборов можно отказаться на время. Стоит ли включать электроплиту и стиралку одновременно? Зная назначение и устройство автоматических выключателей, можно, конечно, установить прибор с большим значением номинального тока. Но здесь стоит ожидать подвоха со стороны электропроводки дома и ввода - выдержат ли они большую нагрузку?
Режим короткого замыкания
А теперь давайте рассмотрим один из «главных» режимов работы - при коротком замыкании. Вы знаете общее устройство и принцип работы автоматического выключателя в режиме перегрузки. Но частный случай - это режим КЗ. Работает автомат несколько иначе. Ток возрастает при этом до бесконечности, изоляция электропроводки может расплавиться. Чтобы не произошло этого, нужно мгновенно произвести размыкание цепи.
Именно от КЗ помогает защититься электромагнитный расцепитель. Чуть ранее мы говорили о том, из каких элементов состоит этот узел автоматического выключателя. Когда ток возрастает в несколько раз, то в обмотке начинает увеличиваться магнитный поток. Под его действием сердечник втягивается, пружина сжимается. При этом происходит нажатие на спусковую планку, которая находится в механизме расцепления. И питание прерывается, так как силовые контакты мгновенно размыкаются.
Электромагнитный расцепитель - это устройство, которое способно защитить от КЗ и возгорания электропроводки. Срабатывает защита буквально за сотые доли секунды, следовательно, проводка не успевает прогреться до опасной температуры.
Размыкание силовых контактов
Нужно отметить, что по силовым контактам течет очень большой ток. И когда они размыкаются, то образуется дуга, у нее очень высокая температура - порядка 3000 градусов. Для защиты контактов и остальных компонентов от разрушений, в конструкцию вносится один небольшой элемент - дугогасительная камера. Это решетка из нескольких металлических пластинок, изолированных друг от друга.
В том месте, в котором размыкаются контакты, появляется дуга. И один ее край начинает двигаться вместе с тем контактом, который расцепляется. А второй край дуги как бы скользит по неподвижному контакту, после чего переходит на проводник, соединенный с ним. Этот проводник соединяется с дугогасительной камерой. Затем дуга начинает дробиться на пластинках, постепенно слабеет, а затем и вовсе гаснет.
Если присмотреться внимательно к автоматическому выключателю ВК-45 (принцип работы его рассмотрен в нашем материале), то можно увидеть, что внизу есть небольшие отверстия, именно через них уходят газы, которые появляются при горении. Если автомат отключился из-за срабатывания электромагнитного расцепителя, то вы не сможете его включить, пока не устраните причину КЗ. Что касается теплового расцепителя, то заново включить автомат можно после остывания биметаллической пластины.
Как работают воздушные выключатели?
Выше мы рассмотрели устройства, которые применяются в быту и на производстве. Но стоит рассмотреть и принцип работы автоматических воздушных выключателей - это совершенно иная категория приборов. Классифицируют их по типу движения воздуха:
- Поперечные.
- Продольные.
Воздушные автоматы могут иметь большое количество разрывов контактов, все зависит от того, на какое напряжение они рассчитаны. Чтобы облегчить гашение дуги, с контактами соединяется сопротивление в качестве шунта.
Дугогасительная камера - это набор перегородок, разбивающих дугу на маленькие составляющие. Именно поэтому дуга не может разгореться и достаточно быстро она тухнет. Высоковольтные выключатели, работающие со сжатым воздухом, отличаются тем, что у них либо есть отделитель, либо нет. Если в конструкции имеется отделитель, то силовые контакты соединяются с поршнями. В итоге получается единый механизм. Отделитель включается последовательно с контактами гасителя дуги.
Отделитель и контакты гасителя дуги - это первый полюс автомата. При подаче сигнала на отключение происходит срабатывание механического пневмоклапана. Он открывает а воздух начинает воздействовать на контакты гасителя дуги. Контакты размыкаются, а дуга при этом тушится при помощи сжатого воздуха. После этого происходит отключение и разделителя. Стоит отметить, что необходимо четко отрегулировать подачу воздуха, чтобы его количества хватило для тушения дуги.
Классификация воздушных автоматов
Все высоковольтные воздушные выключатели можно разделить на несколько групп:
- Сетевые - работают при напряжении свыше 6 кВ, могут использоваться в цепях переменного тока для выключения и включения потребителей в штатных режимах (неаварийных). А также для отключения нагрузки при возникновении короткого замыкания.
- Генераторные - работают в электросетях с напряжением 6-24 кВ для подключения генераторных установок. Могут выдерживать значительные пусковые токи. Имеется режим работы при КЗ.
- Для использования в электротермических установках - у них диапазон напряжений 6-220 кВ. Работают как в штатном, так и в аварийном режимах.
- Автоматы спецназначения - такие приборы выпускаются только под заказ, серийных образцов нет. Их делают с учетом всех особенностей эксплуатации.
Классификация по типу и местоположению механизма нагнетания воздуха:
- Конструкции опорного типа.
- Подвесные.
- Встраиваемые в комплектные распределительные устройства.
- Выкатного типа.
Плюсы и минусы воздушных автоматов
Среди преимуществ можно выделить следующие:
- Используют такие устройства давно, поэтому опыта в их эксплуатации и ремонте предостаточно.
- Более современные приборы (например, элегазовые) не поддаются ремонту.
Но есть и недостатки, например:
- Необходимо иметь дополнительную пневматическую аппаратуру или компрессор.
- При отключении (особенно при аварийном) издает много шума.
- Для установки нужно большое пространство - у прибора довольно большие габариты.
- Нельзя устанавливать в пыльных и влажных помещениях. Поэтому приходится применять дополнительные меры, чтобы уменьшить запыленность и влажность.
Дифференциальный автомат - что это такое?
И напоследок разберемся с принципом работы дифференциального автоматического выключателя. Это устройство для защиты, которое при аварии отключает сразу и ноль, и фазу. В функции прибора входит:
- Слежение за током короткого замыкания, а также отключение цепи при его появлении.
- Отключение цепи при превышении допустимой нагрузки.
- Имеются ли токи утечки. В том случае, если кто-то прикасается к оголенным проводам, происходит утечка тока. Дифференциальный автомат при этом отключается.
По сути, этот прибор совмещает в себе два устройства - простой автоматический выключатель и УЗО. Главный плюс в том, что ваша безопасность и электропроводка всегда под защитой (конечно, если все сделано по правилам). Также можно выделить еще один плюс - нет необходимости в установке УЗО. Кроме того, в щитке прибор занимает немного места. И подключить к электросети прибор не составит труда.
Но есть и недостатки. В частности, на некоторых моделях отсутствуют флажки, поэтому сразу определить причину срабатывания сложно. Второй недостаток - если вышла из строя одна половина прибора, придется менять все устройство полностью. Ремонтировать его нельзя. И самый главный недостаток - это стоимость. Она значительно выше, чем у УЗО и обычного автомата. Поэтому, прежде чем ставить дифференциальные выключатели, решите, нужно ли вам это. Вполне возможно, что проще окажется поставить УЗО и обычный автомат.
