Как правильно рассчитать сечение кабеля по мощности. Бытовые и промышленные потребители. Подбор сечения кабеля по мощности

Расчет сечения кабеля по мощности и длине с помощью калькулятора онлайн.

Кабели и провода являются основными средствами передачи электричества. С их помощью электроэнергия распределяется на светильники, плиты, розетки и к другим потребителям. Нормальная работа сетей полностью зависит от сечения используемых проводников. Одним из методов, позволяющих определить данную величину, является калькулятор расчета сечения кабеля.

Использование калькулятора для расчетов сечения

Отсутствие правильных расчетов сечения проводников, используемых в электрических сетях, очень быстро приводит к перегрузке кабельных линий. В результате, наступает перегрев, изоляция оплавляется и теряет свои качества. Подобная ситуация известна, как перегорание провода, вызывающее серьезные негативные последствия. Поэтому обеспечение безопасности напрямую связано с расчетным сечением, которое должно полностью соответствовать токовым нагрузкам.

Точные вычисления можно выполнить с помощью онлайн калькулятора. Прежде всего, нужно ввести все необходимые данные. Сюда входит длина кабельных линий и материал проводника, а также токовая нагрузка и сетевое напряжение. Исходные данные дополняются коэффициентом мощности, допустимыми потерями напряжения, температурой кабеля и способом его прокладки.

В результатах расчетов отображается минимальное сечение кабеля, плотность тока в амперах на мм2, сопротивление проводника в омах. Одновременно выдаются данные о величине напряжения при нагрузке и процент потерь напряжения. Полученные результаты позволяют исключить ошибки в выборе кабелей и проводов, обеспечивают безопасную работу с электрической энергией.

Главные преимущества калькулятора

Калькулятор расчета сечения работает в режиме онлайн. Он позволяют практически безошибочно вычислять все необходимые параметры. Благодаря точным исходным данным, вводимым в программу, полностью исключается влияние так называемого человеческого фактора.

Приборы и оборудование с высокой мощностью применяются не только на производстве, но и в бытовых условиях дома или квартиры. Поэтому при выборе необходимого проводника, в первую очередь выполняются расчеты сечения по мощности. Данный параметр, необходимый для исходных данных, можно обнаружить либо в паспорте изделия, либо на корпусе прибора. Достаточно ввести значение мощности в таблицу, и калькулятор самостоятельно выполнит все необходимые вычисления. В полученных расчетах не учитывается индуктивность сопротивления кабельной линии. Данное значение перекрывается допустимым спадом напряжения в размере 5%, заложенным в калькуляторе.

Другим положительным качеством калькулятора онлайн является возможность расчета сечения, в зависимости от длины кабеля. При наличии монтажной схемы с определенным масштабом, длина линий определяется путем измерения расстояний между основными точками - розетками, выключателями, распределительными коробками, электрощитками и другими элементами. К каждому участку прибавляется примерно 10 см на скрутки.

Работы по электрификации жилья всегда считались сложным и трудоемким процессом. В первую очередь это связано с возрастающим количеством бытовых приборов и оборудования, устанавливаемых в современных домах. Применяя калькулятор, вы легко и безошибочно выполните все необходимые расчеты.

В статье рассмотрены основные критерии выбора сечения кабеля, даны примеры расчетов.

На рынках часто можно увидеть написанные от руки таблички, указывающие, какой необходимо приобрести покупателю в зависимости от ожидаемого тока нагрузки. Не верьте этим табличкам, так как они вводят Вас в заблуждение. Сечение кабеля выбирается не только по рабочему току, но и еще по нескольким параметрам.

Прежде всего, необходимо учитывать, что при использовании кабеля на пределе его возможностей жилы кабеля нагреваются на несколько десятков градусов. Приведенные на рисунке 1 величины тока предполагают нагрев жил кабеля до 65 градусов при температуре окружающей среды 25 градусов. Если в одной трубе или лотке проложено несколько кабелей, то вследствие их взаимного нагрева (каждый кабель нагревает все остальные кабели) максимально допустимый ток снижается на 10 - 30 процентов.

Также максимально возможный ток снижается при повышенной температуре окружающей среды. Поэтому в групповой сети (сеть от щитков до светильников, штепсельных розеток и других электроприемников) как правило, используют кабели при токах, не превышающих значений 0,6 - 0,7 от величин, приведенных на рисунке 1.

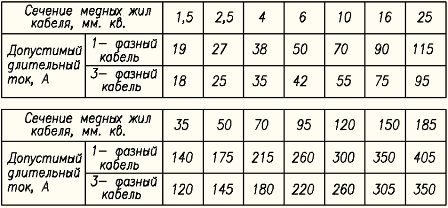

Рис. 1. Допустимый длительный ток кабелей с медными жилами

Дополнительные ограничения возникают, когда кабель имеет большую длину. При этом потери напряжения в кабеле могут достичь недопустимых значений. Как правило, при расчете кабелей исходят из максимальных потерь в линии не более 5%. Потери рассчитать не сложно, если знать величину сопротивления жил кабелей и расчетный ток нагрузки. Но обычно для расчета потерь пользуются таблицами зависимости потерь от момента нагрузки. Момент нагрузки вычисляют как произведение длины кабеля в метрах на мощность в киловаттах.

Данные для расчета потерь при однофазном напряжении 220 В показаны в таблице1. Например для кабеля с медными жилами сечением 2,5 мм2 при длине кабеля 30 метров и мощности нагрузки 3 кВт момент нагрузки равен 30х3=90, и потери составят 3%. Если расчетное значение потерь превышает 5%, то необходимо выбрать кабель большего сечения.

Таблица 1. Момент нагрузки, кВт х м, для медных проводников в двухпроводной линии на напряжение 220 В при заданном сечении проводника

По таблице 2 можно определить потери в трехфазной линии. Сравнивая таблицы 1 и 2 можно заметить, что в трехфазной линии с медными проводниками сечением 2,5 мм2 потерям 3% соответствует в шесть раз больший момент нагрузки.

Тройное увеличение величины момента нагрузки происходит вследствие распределения мощности нагрузки по трем фазам, и двойное - за счет того, что в трехфазной сети при симметричной нагрузке (одинаковых токах в фазных проводниках) ток в нулевом проводнике равен нулю. При несимметричной нагрузке потери в кабеле возрастают, что необходимо учитывать при выборе сечения кабеля.

Таблица 2. Момент нагрузки, кВт х м, для медных проводников в трехфазной четырехпроводной линии с нулем на напряжение 380/220 В при заданном сечении проводника (чтобы увеличить таблицу, нажмите на рисунок)

Потери в кабеле сильно сказываются при использовании низковольтных, например галогенных ламп. Это и понятно: если на фазном и нулевом проводниках упадет по 3 Вольта, то при напряжении 220 В мы этого скорее всего не заметим, а при напряжении 12 В напряжение на лампе упадет вдвое до 6 В. Именно поэтому трансформаторы для питания галогенных ламп необходимо максимально приближать к лампам. Например при длине кабеля 4,5 метра сечением 2,5 мм2 и нагрузке 0,1 кВт (две лампы по 50 Вт) момент нагрузки равен 0,45, что соответствует потерям 5% (Таблица 3).

Таблица 3. Момент нагрузки, кВт х м, для медных проводников в двухпроводной линии на напряжение 12 В при заданном сечении проводника

Приведенные таблицы не учитывают увеличения сопротивления проводников от нагрева за счет протекания по ним тока. Поэтому если кабель используется при токах 0,5 и более от максимально допустимого тока кабеля данного сечения, то необходимо вводить поправку. В простейшем случае если Вы рассчитываете получить потери не более 5%, то рассчитывайте сечение исходя из потерь 4%. Также потери могут возрасти при наличии большого количества соединений жил кабелей.

Кабели с алюминиевыми жилами имеют сопротивление в 1,7 раза большее по сравнению с кабелями с медными жилами, соответственно и потери в них в 1,7 раза больше.

Вторым ограничивающим фактором при больших длинах кабеля является превышение допустимого значения сопротивления цепи фаза - ноль. Для защиты кабелей от перегрузок и коротких замыканий, как правило, используют автоматические выключатели с комбинированным расцепителем. Такие выключатели имеют тепловой и электромагнитный расцепители.

Электромагнитный расцепитель обеспечивает мгновенное (десятые и даже сотые доли секунды) отключение аварийного участка сети при коротком замыкании. Например автоматический выключатель, имеющий обозначение С25, имеет тепловой расцепитель на 25 А и электромагнитный на 250А. Автоматические выключатели группы «С» имеют кратность отключающего тока электромагнитного расцепителя к тепловому от 5 до 10. Но при берется максимальное значение.

В общее сопротивление цепи фаза - ноль включаются: сопротивление понижающего трансформатора трансформаторной подстанции, сопротивление кабеля от подстанции до вводного распределительного устройства (ВРУ) здания, сопротивление кабеля, проложенного от ВРУ к распределительному устройству (РУ) и сопротивление кабеля собственно групповой линии, сечение которого необходимо определить.

Если линия имеет большое количество соединений жил кабеля, например групповая линия из большого количества светильников, соединенных шлейфом, то сопротивление контактных соединений также подлежит учету. При очень точных расчетах учитывают сопротивление дуги в месте замыкания.

Полное сопротивление цепи фаза- ноль для четырехжильных кабелей приведены в таблице 4. В таблице учтены сопротивления как фазного, так и нулевого проводника. Значения сопротивлений приведены при температуре жил кабелей 65 градусов. Таблица справедлива и для двухпроводных линий.

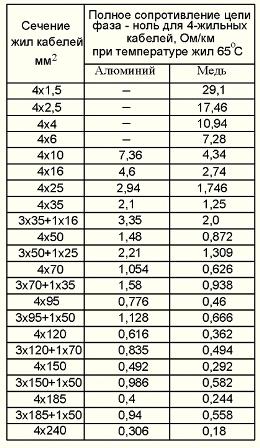

Таблица 4. Полное сопротивление цепи фаза - ноль для 4-жильных кабелей, Ом/км при температуре жил 65 о С

В городских трансформаторных подстанциях, как правило, установлены трансформаторы мощностью от 630 кВ. А и более, имеющие выходное сопротивление Rтп менее 0,1 Ома. В сельских районах могут быть использованы трансформаторы на 160 - 250 кВ. А, имеющие выходное сопротивление порядка 0,15 Ом, и даже трансформаторы на 40 - 100 кВ. А, имеющие выходное сопротивление 0,65 - 0,25 Ом.

Кабели питающей сети от городских трансформаторных подстанций к ВРУ домов, как правило используют с алюминиевыми жилами с сечением фазных жил не менее 70 - 120 мм2. При длине этих линий менее 200 метров сопротивление цепи фаза - ноль питающего кабеля (Rпк) можно принять равным 0,3 Ом. Для более точного расчета необходимо знать длину и сечение кабеля, либо измерить это сопротивление. Один из приборов для таких измерений (прибор Вектор) показан на рис. 2.

Рис. 2. Прибор для измерения сопротивления цепи фаза-ноль "Вектор"

Сопротивление линии должно быть таким, чтобы при коротком замыкании ток в цепи гарантированно превысил ток срабатывания электромагнитного расцепителя. Соответственно, для автоматического выключателя С25 ток короткого замыкания в линии должен превысить величину 1,15х10х25=287 А, здесь 1,15 - коэффициент запаса. Следовательно, сопротивление цепи фаза - ноль для автоматического выключателя С25 должно быть не более 220В/287А=0,76 Ом. Соответственно для автоматического выключателя С16 сопротивление цепи не должно превышать 220В/1,15х160А=1,19 Ом и для автомата С10 - не более 220В/1,15х100=1,91 Ом.

Таким образом, для городского многоквартирного дома, принимая Rтп=0,1 Ом; Rпк=0,3 Ом при использовании в розеточной сети кабеля с медными жилами с сечением 2,5 мм2, защищенного автоматическим выключателем С16, сопротивление кабеля Rгр (фазного и нулевого проводников) не должно превышать Rгр=1,19 Ом - Rтп - Rпк = 1,19 - 0,1 - 0,3 = 0,79 Ом. По таблице 4 находим его длину - 0,79/17,46 = 0,045 км, или 45 метров. Для большинства квартир этой длины бывает достаточно.

При использовании автоматического выключателя С25 для защиты кабеля сечением 2,5 мм2 сопротивление цепи должно быть менее величины 0,76 - 0,4 = 0,36 Ом, что соответствует максимальной длине кабеля 0,36/17,46 = 0,02 км, или 20 метров.

При использовании автоматического выключателя С10 для защиты групповой линии освещения, выполненной кабелем с медными жилами сечением 1,5 мм2 получаем максимально допустимое сопротивление кабеля 1,91 - 0,4 = 1,51 Ом, что соответствует максимальной длине кабеля 1,51/29,1 = 0,052 км, или 52 метра. Если такую линию защищать автоматическим выключателем С16, то максимальная длина линии составит 0,79/29,1 = 0,027 км, или 27 метров.

Все работы по созданию электропроводки в доме или квартире представляют собой достаточно сложный процесс, требующий внимания и ответственности. И если у вас недостаточно знаний и квалификации для того, чтобы правильно сделать своими руками электропроводку в квартире, вам помогут советы и табличные данные, приведенные ниже в этом уроке. В ином случае придется прибегнуть к услугам специалистов, за которые необходимо будет заплатить деньги.

Итак, главный вопросом, который обычно возникает при монтаже или при , является , который позволяет подобрать провод по току и максимальной потребляемой мощности. Давайте об этом поговорим более подробно.

Максимальная длина электропроводки

Правильно рассчитать площадь сечения проводников в кабеле по максимальной мощности, отдаваемой в нагрузку, очень важно потому, что это является главным условием надежного и бесперебойного функционирования общей электрической системы. Для начала требуется определить общую длину всей электропроводки в квартире или доме.

Первый способ – суммирование всех расстояний между электрическими коробками розеток, выключателей и вводным электрическим щитком, используя предварительно начерченную электромонтажную схему.

Второй способ – измерение общей длины непосредственно на месте, где будет монтироваться проводка. Тут необходимо будет включить в расчет все кабеля и провода совместно с защитными элементами и креплениями. При этом к каждому отдельному отрезку провода нужно добавить не менее 70-80 см длины, которая будет необходима для соединения проводников друг с другом, а также с розетками, выключателями и прочими девайсами.

Максимальная общая нагрузка

Теперь требуется правильно рассчитать общую нагрузку при потреблении квартирой электроэнергии. Для этого достаточно суммировать все номинальные мощности бытовых приборов и системы освещения помещений. Это поможет сделать калькулятор или таблица потребляемой мощности и тока бытовыми электроприборами при напряжении питания 220В, приведенная ниже в этом уроке. При этом можно использовать не только онлайн калькулятор, но и обычный. Чтобы правильно рассчитать общую мощность, нужно все сложенные вместе мощности приборов (электроплиты, стиральной машины, пылесоса, микроволновой печи, посудомоечной машины, компьютера, телевизора, холодильника, системы освещения) умножить на так называемый коэффициент одновременности включения, который равен 0,75. Эта цифра также пригодится для того, чтобы рассчитать площадь сечения проводов и ее необходимо запомнить.

Если вы не знаете, какой ток потребляет тот или иной бытовой прибор, а на его корпусе отсутствуют данные, тогда просто разделите номинальную мощность этого прибора (она обычно указана в инструкции) на 220 вольт и получите правильный результат. То есть, например, при потребляемой микроволновой печи 1500 Вт нагрузка по току составит: 1500 / 220 = 6,8 А. В данном случае не нужен никакой онлайн калькулятор, поскольку все данные можно правильно рассчитать и без онлайн ресурсов.

Как вариант, для упрощенного расчета можно использовать рекомендации «Правил устройства электроустановок», согласно которым типичная электропроводка в квартире должна выдерживать длительную нагрузку по току в 25 А. В соответствии с данными требованиями площадь сечения медного провода должна составлять 5 мм. кв. То есть, площадь сечения одной жилы составит 2,5 мм. кв. Формула для расчета сечения провода позволит определить, что это соответствует диаметру жилы 1,8 мм. Соответственно, придется купить однофазный входной автомат для квартиры, который рассчитан на максимальную нагрузку по току 25 А.

Если речь идет о частном доме, расчет общей мощности по току необходимо будет выполнять самостоятельно, ведь потребление электроэнергии в данном случае может варьироваться в более широких пределах. Облегчить необходимые вычисления вам поможет таблица и калькулятор.

Выбор кабеля для монтажа домашней электропроводки

Для квартирной или однофазной проводки в частом доме необходимо подобрать трехжильный кабель, поскольку один из проводников будет выполнять функцию заземления. Как известно, по диаметру жилы бывают различные. Кроме того, они могут быть изготовлены из медного, либо алюминиевого проводника, содержать изоляцию из резиновой либо полимерной оболочки. Некоторые модели кабелей также имеют дополнительную внешнюю защитную оболочку из хлопчатобумажной либо тканевой оплетки. Тут выбор очень широк и все будет зависеть от конкретных условий эксплуатации и личных предпочтений. Выбрать оптимальный вариант кабеля в зависимости от площади сечения поможет таблица.

Предпочтение, естественно, нужно отдавать медным изделиям, поскольку они более надежные, долговечные, да и технические показатели медных проводов гораздо лучше, чем алюминиевых. Медные провода при меньшей площади сечения электропроводки способны выдерживать больший ток.

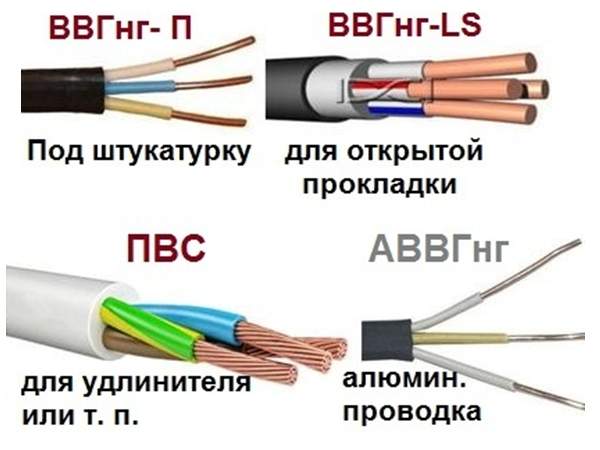

Теперь пару слов скажем об оптимальной марке кабеля. Обычно предпочтение отдают изделиям марки ВВГ или ВВГ(нг). Это плоские медные провода, содержащие двойную изоляцию из ПВХ. Обозначение «нг» в последнем случае указывает на негорючесть материала. Эти универсальные кабеля специально разработаны для внутренней проводки, а также внешнего монтажа электрических коммуникаций на открытом воздухе. В случае укладки кабеля в грунт его необходимо дополнительно защитить трубопроводом. Температурный диапазон эксплуатации ВВГ и ВВГнг кабелей составляет от -50 до +50 градусов, а гарантийный срок службы данной кабельной продукции равен 30 лет. По диаметру сечения жил провода этих марок тоже бывают разными. Площадь сечения одной жилы может составлять от 1,5 до 35 мм. кв. Кроме того, если спереди к маркировке добавлена буква «А», то есть АВВГ, это свидетельствует о наличии алюминиевых жил.

Кроме плоских кабелей отечественной и зарубежной промышленностью выпускаются также круглые кабеля. Принято считать, что они являются более удобными для монтажа, однако тут уже придется сделать выбор самостоятельно. Все будет зависеть от личных предпочтений, стоимости и конкретных параметров того или иного кабельного изделия. Кроме того, для укладки проводки внутри квартиры форма провода особого значения не имеет, поскольку он в любом случае будет спрятан внутри штукатурки. Более точно определиться с выбором марки и формы кабеля вам поможет таблица, в которой указаны основные характеристики распространенных кабелей. Однако перед тем как будет использоваться указанная в данном уроке таблица, придется правильно выполнить расчет сечения провода у кабеля для электропроводки с учетом максимальной потребляемой мощности и тока.

Потребляемая мощность и сечение провода

Главными параметрами, которые определяют сечение кабеля для создания проводки в квартире, являются:

• материал (алюминий, медь) проводников (жил) кабеля;
• нагрузка по току (А) и номинальная мощность (Вт);
• максимальное напряжение (В).

Как известно, каждый проводник имеет внутреннее сопротивление, за счет которого при прохождении тока кабель нагревается и выделяется тепло. Количество тепла, которое будет рассеиваться на определенном участке провода, имеет прямую пропорциональную связь с мощностью нагрузки. И в случае неправильного расчета, если площадь сечения жил провода будет недостаточной, электропроводка может перегреться и выйти из строя в результате короткого замыкания, либо просто перегорания (оплавления) проводников.

При выборе провода для внутриквартирной проводки, лучше отдать предпочтение изделиям с большей площадью сечения жил. Однако слишком толстый провод будет гораздо сложнее уложить внутрь стен, поэтому не следует выбирать очень толстый кабель. Запас мощности должен быть разумным, об этом необходимо помнить, это необходимо учитывать. К примеру, провод с медными жилами сечением 1,5 мм кв. способен выдержать ток в 19 А, что соответствует максимальной потребляемой мощности 4 кВт. Если этого окажется недостаточно, тогда можно приобрести кабель с жилами в 2,5 мм. кв., который обеспечит ток в 27 А и сможет работать с нагрузкой в 6 кВт. В принципе для обычной квартирной проводки этого должно быть достаточно.

Тем не менее, при одновременном использовании мощных бытовых приборов (электроплита, стиральная машина, микроволновка) суммарная их мощность может превысить 6 кВт, поэтому рекомендуется использовать для проводки использовать кабеля с сечением жил 4 или даже 6 мм. кв., которые обеспечат мощность 8 и 10 кВт соответственно. Да и запас мощности в любом случае не помешает, ведь в будущем в квартире или частном доме может появиться новый мощный прибор, на который необходимо предварительно рассчитать проводку.

В заключение необходимо еще раз напомнить, что всякая электропроводка, которая будет использоваться в жилых помещениях, должна в обязательном порядке соответствовать требованиям безопасности, быть надежной и долговечной. Шутить с электричеством очень опасно и это знает каждый человек. Поэтому, если у вас все-таки недостаточно опыта и знаний, лучше будет обратиться за помощью к опытным электрикам. Во всяком случае, дополнительная консультация никогда не помешает.

- С приходом лета оживляются дачные участки и загородные дома. Жители крупных городов уезжают на этот период подальше от городской суеты, чтобы подышать свежим воздухом на даче, поесть свежих овощей и...

Выбору площади поперечного сечения проводов (иначе говоря, толщины) уделяется большое внимание на практике и в теории.

В этой статье попробуем разобраться с понятием «площадь сечения» и проанализируем справочные данные.

Расчет сечения провода

Строго говоря, понятие «толщина» для провода используется в разговорной речи, а более научные термины — диаметр и площадь сечения. На практике толщину провода всегда характеризуют площадью сечения.

S = π (D/2) 2 , где

• S — площадь сечения провода, мм 2
• π — 3,14
• D — диаметр токопроводящей жилы провода, мм. Его можно измерить, например, штангенциркулем.

Формулу площади сечения провода можно записать в более удобном виде: S = 0,8 D² .

Поправка. Откровенно говоря, 0,8 — округленный коэффициент. Более точная формула: π (1 /2) 2 = π / 4 = 0,785. Спасибо внимательным читателям 😉

Рассмотрим только медный провод , поскольку в 90% в электропроводке и электромонтаже применяется именно он. Преимущества медных проводов перед алюминиевыми — удобство в монтаже, долговечность, меньшая толщина (при том же токе). Но с ростом диаметра (площади сечения) высокая цена медного провода съедает все его преимущества, поэтому алюминий в основном применяют там, где ток превышает значение 50 Ампер. В данном случае используют кабель с алюминиевой жилой 10 мм 2 и толще.

Площадь сечения проводов измеряется в квадратных миллиметрах. Самые распространенные на практике (в бытовой электрике) площади сечения: 0,75, 1,5, 2,5, 4 мм 2

Есть и другая единица измерения площади сечения (толщины) провода, применяемая в основном в США, — система AWG . На Самэлектрике есть и перевод из AWG в мм 2 .

По поводу подбора проводов — я обычно пользуюсь каталогами интернет-магазинов, вот пример медного . Там самый большой выбор, какой я встречал. Ещё хорошо, что всё подробно описывается — состав, применения, и т.д.

Рекомендую почитать также мою статью там много теоретических выкладок и рассуждений о падении напряжения, сопротивлении проводов для разных сечений, и какое сечение выбрать оптимальнее для разных допустимых падений напряжения.

В таблице одножильный провод — означает, что рядом (на расстоянии менее 5 диаметров провода) не проходит больше никаких проводов. Двужильный провод — два провода рядом, как правило, в одной общей изоляции. Это более тяжелый тепловой режим, поэтому максимальный ток меньше. И чем больше проводов в кабеле или пучке, тем меньше должен быть максимальный ток для каждого проводника из-за возможного взаимного нагрева.

Эту таблицу я считаю не совсем удобной для практики. Ведь чаще всего исходный параметр — это мощность потребителя электроэнергии, а не ток, и исходя из этого нужно выбирать провод.

Как найти ток, зная мощность? Нужно мощность Р (Вт) поделить на напряжение (В), и получим ток (А):

Как найти мощность, зная ток? Нужно ток (А) умножить на напряжение (В), получим мощность (Вт):

Эти формулы — для случая активной нагрузки (потребители в жилах помещениях, типа лампочек и утюгов). Для реактивной нагрузки обычно используется коэффициент от 0,7 до 0,9 (в промышленности, где работают мощные трансформаторы и электродвигатели).

Предлагаю вам вторую таблицу, в которой исходные параметры — потребляемый ток и мощность , а искомые величины — сечение провода и ток отключения защитного автоматического выключателя.

Выбор толщины провода и автоматического выключателя, исходя из потребляемой мощности и тока

Ниже — таблица выбора сечения провода, исходя из известной мощности или тока. А в правом столбце — выбор автоматического выключателя, который ставится в этот провод.

Таблица 2

Красным цветом выделены критические случаи, в которых лучше перестраховаться и не экономить на проводе, выбрав провод потолще, чем указано в таблице. А ток автомата — поменьше.

Глядя в табличку, можно легко выбрать сечение провода по току , либо сечение провода по мощности .

А также — выбрать автоматический выключатель под данную нагрузку.

В этой таблице данные приведены для следующего случая.

• Одна фаза, напряжение 220 В
• Температура окружающей среды +30 0 С
• Прокладка в воздухе или коробе (в закрытом пространстве)
• Провод трехжильный, в общей изоляции (кабель)
• Используется наиболее распространенная система TN-S с отдельным проводом заземления
• Достижение потребителем максимальной мощности — крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.

Если температура окружающей среды будет на 20 0 С выше, или в жгуте будет несколько кабелей, то рекомендуется выбрать большее сечение (следующее из ряда). Особенно это касается тех случаев, когда значение рабочего тока близко к максимальному.

Вообще, при любых спорных и сомнительных моментах, например

• возможное в будущем увеличение нагрузки
• большие пусковые токи
• большие перепады температур (электрический провод на солнце)
• пожароопасные помещения

нужно либо увеличивать толщину проводов, либо более детально подойти к выбору — обратиться к формулам, справочникам. Но, как правило, табличные справочные данные вполне пригодны для практики.

Толщину провода можно узнать не только из справочных данных. Существует эмпирическое (полученное опытным путем) правило:

Правило выбора площади сечения провода для максимального тока

Подобрать нужную площадь сечения медного провода исходя из максимального тока можно, используя такое простое правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Это правило дается без запаса, впритык, поэтому полученный результат необходимо округлять в большую сторону до ближайшего типоразмера. Например, ток 32 Ампер. Нужен провод сечением 32/10 = 3,2 мм 2 . Выбираем ближайший (естественно, в бОльшую сторону) — 4 мм 2 . Как видно, это правило вполне укладывается в табличные данные.

Важное замечание. Это правило работает хорошо для токов до 40 Ампер . Если токи больше (это уже за пределами обычной квартиры или дома, такие токи на вводе) — надо выбирать провод с ещё большим запасом — делить не на 10, а на 8 (до 80 А)

То же правило можно озвучить для поиска максимального тока через медный провод при известной его площади:

Максимальный ток равен площади сечения умножить на 10.

И в заключение — опять про старый добрый алюминиевый провод.

Алюминий пропускает ток хуже, чем медь. Этого знать достаточно, но вот немного цифр. Для алюминия (того же сечения, что и медный провод) при токах до 32 А максимальный ток будет меньше, чем для меди всего на 20%. При токах до 80 А алюминий пропускает ток хуже на 30%.

Для алюминия эмпирическое правило будет таким:

Максимальный ток алюминиевого провода равен площади сечения умножить на 6.

Считаю, что знаний, приведенных в данной статье, вполне достаточно, чтобы выбрать провод по соотношениям «цена/толщина», «толщина/рабочая температура» и «толщина/максимальный ток и мощность».

Вот в принципе и всё что хотел рассказать про площадь сечения проводов . Если что-то не понятно или есть что добавить — спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше — Таблица выбора защитного автомата для разного сечения проводов

Как видно, немцы перестраховываются, и предусматривают большой запас по сравнению с нами.

Хотя, возможно, это от того, что таблица взята из инструкции из «стратегического» промышленного оборудования.

По поводу подбора проводов - я обычно пользуюсь каталогами интернет-магазинов, вот пример медного . Там самый большой выбор какой я встречал. Ещё хорошо, что все подробно описывается - состав, применения, и т.д.

Сечение проводника по мощности и току для электропроводки в квартире

Электромонтажные работы – сложное и ответственное мероприятие. Если Вашей квалификации достаточно, чтобы сделать электропроводку в квартире своими руками, пригодятся полезные советы. Если - нет, то воспользуйтесь услугами специалистов по электромонтажным работам . Итак, поговорим о выборе сечения проводов по току и мощности в деталях.

Расчет длины и максимальной нагрузки электропроводки

Правильный расчет сечения проводов по мощности и току – важное условие бесперебойной и безаварийной работы электросистемы. Сначала рассчитывают общую длину электропроводки . Первый способ - измерить расстояния между щитками, выключателями и розетками на электромонтажной схеме, умножая число на масштаб. Второй способ – определить длину по месту, где запроектирована электропроводка. Она включает в себя все провода, установочные и монтажные кабели вместе с креплениями, поддерживающими и защитными конструкциями. Каждый отрезок необходимо удлинить минимум на 1 см, с учетом соединений проводов.

Дальше рассчитывается общая нагрузка потребляемой электроэнергии. Это сумма номинальных мощностей всех электроприборов, которые будут работать в доме (*см. таблицу в конце статьи). Например, если на кухне в одно время включены электрочайник, электроплита, микроволновка, светильники, посудомоечная машина, суммируем мощности всех приборов и умножаем на 0,75 (коээфициент одновременности). Расчет нагрузки должен всегда иметь запас надежности и прочности. Запоминаем эту цифру для определения сечения жил проводов.

Самостоятельно определить потребляемый ток любого электроприбора поможет простая формула. Разделите потребляемую мощность (см. инструкцию к прибору) на напряжение в сети (220 В). К примеру, по паспорту мощность стиральной машины 2000 Вт; 2000/220 = максимальный ток во время работы не превысит 9,1А.

Другой вариант – воспользоваться рекомендациями ПУЭ (Правила устройства электроустановок), по которым стандартная квартирная электропроводка при длительной нагрузке 25А рассчитывается на максимальный ток потребления, выполняется медным проводом сечением 5мм 2 . По ПУЭ сечение жилы должно быть не менее 2,5мм 2 , что соответствует диаметру проводника 1,8 мм.

На такой ток устанавливается и защитный автомат на вводе проводов в квартиру для предотвращения аварий. В жилых зданиях используется однофазный ток напряжением 220 В. Подсчитанную общую нагрузку делим на величину напряжения (220 В) и получаем ток, который будет проходить через вводный кабель и автомат. Покупать автомат нужно с точными или близкими параметрами, с запасом по нагрузке тока.

Выбор кабеля для электропроводки в квартире
