В технической литературе часто рассказывается про заземление и зануление. Действительно, вопрос о заземлении в домах и квартирах встал в нашей стране относительно недавно. Еще когда бригады коммунистов электрифицировали страну, в деревенские домики подводили только фазу и ноль. Про провод заземления умалчивали. Во-первых, экономили алюминий как стратегический металл для самолетов, а во-вторых, мало кого заботили проблемы с защитой населения от поражения электрическим током, а в-третьих, не думали о заземлении как о эффективной мере защиты людей. Прошло достаточно времени, чтобы исчезли коммунисты, а вместе с ними и распалась страна, в которой они правили, но памятники, оставшиеся после них, все еще стоят. Памятники стоят, а дома разрушаются.

В нашим домах заземлены только трубы водопровода, канализации и газопровода, а также поэтажные щитки. При этом трубы газопровода для заземления не подходят из-за взрывчатого газа, который по ним летит. Трубы канализации для заземления также использовать нельзя. Хоть канализация сплошь из чугуна, но стыки чугунных труб заделаны цементом, который является плохим проводником. Трубы водопровода вроде как являются неплохим заземлением, но нужно учитывать, что трубы прокладывают не в земле, а в слое изоляции в специальных каналах. Самое надежное заземление – от распределительного этажного щита.

На предприятиях все изначально делали грамотно и заземляли все, что можно. Кроме заземления на предприятиях используется зануление. Многие ошибочно считают, что зануление - это проводок в розетке от нулевого провода к заземляющему контакту. Понятия "заземление" и "зануление" тесно связаны с понятием нейтрали.

Нейтраль – точка схождения трех фаз через обмотки в трансформаторе, соединенных звездой. Если эту точку соединить с заземлителями, то образуется глухозаземленная нейтраль трансформатора, и общую систему называют заземленной. Если к этой точке приварить шину и соединить ее со всеми приборам и аппаратам, то оборудование окажется заземленным.

Если нейтраль соединить с нулевой шиной (без заземлителей), то образуется изолированная нейтраль трансформатора, и общую систему называют зануленной. Если эту шину соединить со всеми приборами и аппаратами, то оборудование окажется зануленным.

Идея в том, что по заземленному или зануленному проводнику течет ток только при перекосе фаз, но это для трансформатора и при аварийных режимах работы. Нельзя выбирать - занулять или заземлять оборудование. Это сделано уже на подстанции. Обычно используется глухозаземленная нейтраль.

Если к примеру обмотка двигателя стиральной машины разрушилась и появилось сопротивление между корпусом и обмоткой, то на корпусе стиральной машины будет потенциал, который можно обнаружить индикаторной отверткой. Если машина не заземлена, то при касании корпуса потенциал машины станет потенциалом вашей руки, а т.к. ванная, где находится машина, является помещением особо опасным с точки зрения поражения током и следовательно пол является токопроводящим, нога приобретет нулевой потенциал и значит вы получите удар напряжением, пропорциональным потенциалу руки. Если машину заземлить, то в теории сработает автоматический выключатель защиты. Если машину занулить, то потенциал растечется вокруг всей машины и при касании потенциалы руки и ноги будут одинаковыми. Только надо учитывать, что ток растекается вокруг и при шагании ноги оказываются под разными потенциалами. И, конечно, можно получить удар напряжением.

Критерии применения заземления

Защитное заземление - преднамеренное электрическое соединение с землёй или её эквивалентом металлических нетоковедущих частей электроустановок, которые могут оказаться под напряжением.

Защитное заземление применяется в сетях напряжением до 1000 В переменного тока – трёхфазные трехпроводные с глухозаземленной нейтралью; однофазные двухпроводные, изолированные от земли; двухпроводные сети постоянного тока с изолированной средней точкой обмоток источника тока; в сетях выше 1000 В переменного и постоянного тока с любым режимом нейтрали.

Заземление обязательно во всех электроустановках при напряжении 380 В и выше переменного тока, 440 В и выше постоянного тока, а в помещениях с повышенной опасностью, особо опасных и в наружных установках при напряжении 42 В и выше переменного тока, 110 В и выше постоянного тока; при любых напряжениях во взрывоопасных помещениях.

В зависимости от места размещения заземлителей относительно заземляющего оборудования различают два типа заземляющего устройств - выносное и контурное.

При выносном заземляющем устройстве заземлитель вынесен за пределы площадки, на которой размещено заземляемое оборудование.

При контурном заземляющем устройстве электроды заземлителя размещают по контуру (периметру) площадки, на которой находится заземляемое оборудование, а также внутри этой площадки.

В открытых электроустановках корпуса присоединяют непосредственно к заземлителю проводами. В зданиях прокладывается магистраль заземления, к которой присоединяют заземляющие провода. Магистраль заземления соединяют с заземлителем не менее чем в двух местах.

В качестве заземлителей в первую очередь следует использовать естественные заземлители в виде проложенных под землёй металлических коммуникаций (за исключением трубопроводов для горючих и взрывчатых веществ, труб теплотрасс), металлических конструкций зданий, соединённых с землёй, свинцовых оболочек кабелей, обсадных труб артезианских колодцев, скважин, шурфов и т.д.

В качестве естественных заземлителей подстанций и распределительных устройств рекомендуется использовать заземлители опор отходящих воздушных линий электропередачи, соединённых с заземляющим устройством подстанций или распределительным устройством с помощью грозозащитных тросов линий.

Если сопротивление естественных заземлителей Rз удовлетворяет требуемым нормам, то устройство искусственных заземлителей не требуется. Но это можно только измерить. Посчитать сопротивление естественных заземлителей нельзя.

Когда естественные заземлители отсутствуют или использование их не даёт нужных результатов, применяют искусственные заземлители - стержни из угловой стали размером 50Х50, 60Х60, 75Х75 мм с толщиной стенки не менее 4 мм, длиной 2,5 - 3 м; стальные трубы диаметром 50-60 мм, длиной 2,5 - 3 м с толщиной стенки не менее 3,5 мм; прутковая сталь диаметром не менее 10 мм, длиной до 10 м и более.

Заземлители забивают в ряд или по контуру на такую глубину, при которой от верхнего конца заземлителя до поверхности земли остаётся 0,5 - 0,8 м. Расстояние между вертикальными заземлителями должно быть не менее 2,5-3 м.

Для соединения вертикальных заземлителей между собой применяют стальные полосы толщиной не менее 4 мм и сечением не менее 48 кв.мм или стальной провод диаметром не менее 6 мм. Полосы (горизонтальные заземлители) соединяют с вертикальными заземлителями сваркой. Место сварки обмазывается битумом для влагоизоляции.

Магистрали заземления внутри зданий с электроустановками напряжением до 1000 В выполняют стальной полосой сечением не менее 100 кв.мм или сталью круглого сечения той же проводимости. Ответвления от магистрали к электроустановкам выполняют стальной полосой сечением не менее 24 кв.мм или круглой сталью диаметром не менее 5 мм.

Нормируемые сопротивления заземляющих устройств приведены в табл.1.

Таблица 1. Допустимые сопротивления заземляющего устройства в электроустановках до и выше 1000 В

Расчётные токи замыкания на землю принимают по данным энергосистемы либо путём расчётов. В принципе, при строительстве коттеджа ток замыкания на землю не нужен. Это вопрос заземления подстанции.

Расчёт заземления методом коэффициентов использования производится следующим образом.

1. В соответствии с ПУЭ устанавливается необходимое сопротивление заземления Rз по таблице 1.

2. Определяют путём замера, расчётом или на основе данных по работающим аналогичным заземлительным устройствам возможное сопротивление растеканию естественных заземлителей Rе.

3. Если RеRз, то необходимо устройство искусственного заземления.

4. Определяют удельное сопротивление грунта ρ из таблицы 2. При производстве расчётов эти значения должны умножаться на коэффициент сезонности, зависящий от климатических зон и вида заземлителя (таблица 3).

Таблица 2. Приближенные значения удельных сопротивлений грунтов и воды p, Ом м

Примерное распределение государств СНГ по климатическим зонам:

1 зона: Архангельская, Кировская, Омская, Иркутская области, Коми, Урал;

2 зона: Ленинградская и Вологодская области, центральная часть России, центральные области Казахстана, южная часть Карелии.

3 зона: Латвия, Эстония, Литва, Беларусь, южные области Казахстана; Псковская, Новгородская, Смоленская, Брянская, Курская и Ростовская области.

4 зона: Азербайджан, Грузия, Армения, Узбекистан, Таджикистан, Киргизия, Туркмения (кроме горных районов), Ставропольский край, Молдова.

Таблица 3. Признаки климатических зон и значения коэффициента К с

5. Определяют сопротивление, Ом, растеканию одного вертикального заземлителя - стержневого круглого сечения (трубчатый или уголковый) в земле:

Таблица 4. Коэффициенты использования М в вертикальных электродов из труб, уголков или стержней, размещённых в ряд без учёта влияния полосы связи

Таблица 5. Коэффициенты использования Мв вертикальных электродов из труб, уголков или стержней, размещённых по контуру без учёта влияния полосы связи

6. При устройстве простых заземлителей в виде короткого ряда вертикальных стержней расчёт на этом можно закончить и не определить проводимость соединяющей полосы, поскольку длина её относительно невелика (в этом случае фактически сопротивление заземляющего устройства будет несколько завышено). В итоге общая формула для расчета сопротивления вертикальных заземлителей выглядит так

р - Приближенные значения удельных сопротивлений грунтов и воды, Ом м, таблица 2

КС - Признаки климатических зон и значения коэффициента, таблица 3.

L – длина вертикального заземлителя, м

d – диаметр вертикального заземлителя, м

t’ – длина от поверхности земли до середины вертикального заземлителя, м

Мв – коэффициент использования вертикальных заземлителей, зависящий от количества заземлителей и расстояния между ними (табл.4, 5). Предварительное количество вертикальных заземлителей для определения Мв можно принять равным Мв=rв/Rз

а – расстояние между вертикальными заземлителями (обычно отношение расстояния между вертикальными заземлителями к их длине принимают равным а/l=1;2;3)

при этом l>d, t0>0,5 м;

для уголка с шириной полки b получают d=0,95b.

Для горизонтальных заземлителей расчет ведется тем же методом коэффициента использования

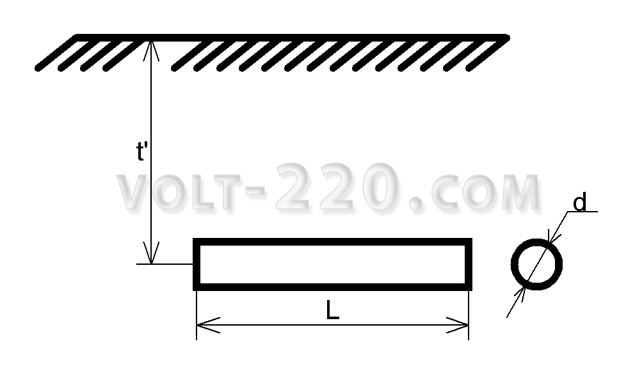

1. Определяют сопротивление, Ом, растеканию горизонтального заземлителя. Для круглого стержневого сечения:

Таблица 6. Коэффициенты использования М г горизонтального полосового электрода (трубы, уголки, полосы и т.д.) при размещении вертикальных электродов в ряд.

Таблица 7. Коэффициент использования М г горизонтального полосового электрода (трубы, уголки, полосы и т.д.) при размещении вертикальных электродов по контуру.

р - приближенные значения удельных сопротивлений грунтов и воды, Ом м, таблица 2

КС - признаки климатических зон и значения коэффициента, таблица 3.

L – длина горизонтального заземлителя, м

d – диаметр горизонтального заземлителя, м

t’ – длина от поверхности земли до середины горизонтального заземлителя, м

Мв-коэффициент использования горизонтальных заземлителей, зависящий от количества заземлителей и расстояния между ними (табл. 6, 7).

а – расстояние между горизонтальными заземлителями (обычно отношение расстояния между горизонтальными заземлителями к их длине принимают равным а/l=1;2;3)

Rз – Допустимые сопротивления заземляющего устройства в электроустановках до и выше 1000 В, таблица 1

Здесь l>d, l>>4t’. Для полосы шириной b получают d=0,5b.

Пример 1

Рассчитать заземляющее устройство заводской подстанции 35/10 кВ, находящейся во второй климатической зоне. Сети 35 и 10 кВ работают с незаземленной нейтралью. На стороне 35 кВ Iз=8А, на стороне 10 кВ Iз=19А. Собственные нужды подстанции получают питание от трансформатора 10/0,4 кВ с заземленной нейтралью на стороне 0,4 кВ, естественных заземлителей нет. Удельное сопротивление грунта при нормальной влажности p=62 Ом*м. Электрооборудования подстанции занимает площадь 18*8 кв.м.

Решение

Прикинем количество вертикальных электродов 10 шт. по таблице 5, Мв=0,58.

Если Nв<10, все хорошо и можно принимать Nв=9 электродов.

Если Nв>10, нужно увеличить Мв, что соответственно увеличит и примерное количество электродов.

Прикинем количество горизонтальных электродов 50 шт. по таблице 6, Мг=0,2.

Если Nг<50, все хорошо и можно принимать Nг=49 электродов.

Если Nг>50, то нужно увеличить Мв, что соответственно увеличит и примерное количество электродов.

Пример 2

Рассчитать заземляющее устройство коттеджа в Беларуси. Коттедж стоит на глинистой почве, следовательно удельное сопротивление грунта p=40 Ом*м. Для заземления используется арматура диаметром 12 мм и длиной 2 метра.

Решение

По таблице 1 – Rз=4

По таблице 2 – р=40 Ом*м

По таблице 3 – Кс=1,6

Электроды будут размещаться в ряд, поэтому по таблице 4 прикинем количество вертикальных электродов, например 10 шт. Мв=0,62
Глубина забивания всех электродов от поверхности земли – 0,7 метра, плюс к этому половина длины двухметрового электрода и следовательно t’=1,7 метра.

Найдем количество вертикальных электродов

Если Nв>10, то нужно увеличить Мв, что соответственно увеличит и примерное количество электродов.

По таблице 4 прикинем количество вертикальных электродов, итого 15 шт. Мв=0,56

Если Nв<15, все хорошо и можно принимать Nв=14 электродов.

Пойдем другим путем и из штырей сварим каркас, закопав его на 0,8 метра под землю. Так получаются горизонтальные заземлители.

По таблице 1 – Rз=4

По таблице 2 – р=40 Ом*м

По таблице 3 – Кс=1,6

Глубина забивания всех электродов от поверхности земли – 0,7 метра, плюс к этому половина длины двухметрового электрода и следовательно t’=1,7 метра

Прикинем количество горизонтальных электродов, например 30 шт. по таблице 6, Мг=0,24

Если Nг>30, то нужно увеличить Мг, что соответственно увеличит и примерное количество электродов.

По таблице 6 прикинем количество горизонтальных электродов, например 50 шт. Мг=0,21

Если Nг<10, все хорошо и можно принимать Nг=37 электродов.

Заземление учитывает свойство Земли проводить электричество. Электроды для заземления делают обычно из стали. Сталь со временем ржавеет и разрушается, и заземление пропадает. Процесс этот необратим, но можно использовать стальные стержни, покрытые цинком. Цинк тоже металл, но он плохо подвержен ржавлению до тех пор, пока слой цинка есть. Когда со временем цинк вымывается или стирается механическими способами, например, при забивании электродов в твердую почву камни могут ободрать покрытие, тогда скорость коррозии увеличится вдвое. Иногда используют специальные электроды с покрытием из меди.

Стержни для заземления можно брать те, которые использовались как арматура для бетона фундамента. Красить или покрывать смолистыми составами их нельзя – смола выступит как изолятор и заземления не будет вообще. Чем длиннее стержни, тем меньше их понадобится для заземления, но тем труднее их забить в почву. Поэтому вначале нужно выкопать траншею глубиной 1 метр. Забить в траншею кусок арматуры, предварительно заточенный, чтобы он выглядывал из дна траншеи не более 20 сантиметров. Следом через 2 метра забивают следующую арматуру и так далее по расчету. Следом на дно траншеи кладут арматуру и приваривают ее ко всем забитым штырям. Место сварки необходимо обмазать битумом для влагоизоляции. Это делается потому, что арматуру толщиной 12 миллиметров будет гнить в земле очень долго, а вот место сварки по площади относительно небольшое, но самое ответственное.

После забивания всех электродов можно провести эксперимент. Из дома вытягиваем удлинитель. Источник напряжения должен приходить со столба от подстанции. Использовать для проверки автономный источник типа генератора нельзя – не будет замкнутой цепи. На удлинителе находим фазу и подключаем один провод от лампочки, а вторым проводом прикасаемся к обваренным электродам. Если лампочка светится, то измеряем напряжение между фазным проводом и заземленными электродами, напряжение должно быть 220 В, а вот светиться лампочка должна достаточно ярко. Также можно измерить ток через лампочку в 100 Вт. Если ток примерно 0,45 А, все в порядке, но если ток значительно меньше – следует добавить заземляющих стержней.

Нужно добиться нормального свечения лампочки и тока в пределах нормы. После этого места сварки заливают битумом и выводят кусок арматуры из траншеи, прикрепив его к дому. После этого траншею можно засыпать. Выведенный кусок арматуры нужно приварить к электрическому распределительному щиту в коттедже. От щита уже развести медными кабелями все точки.

Страница 3 из 4

8-8. РАСЧЕТ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ

Расчет заземляющих устройств сводится главным образом к расчету собственно заземлителя, так как заземляющие проводники в большинстве случаев принимаются по условиям механической прочности и стойкости к коррозии по ПТЭ и ПУЭ. Исключение составляют лишь установки с выносным заземляющим устройством. В этих случаях рассчитываются последовательно включаемые сопротивления соединительной линии и заземлителя, так, чтобы их суммарное сопротивление не превышало допустимого.
Следует особо выделить вопросы расчета заземляющих устройств для заполярных и северо-восточных районов нашей страны. Для них характерны многомерзлые грунты, имеющие удельное сопротивление поверхностных слоев на один - два порядка выше, чем в обычных условиях средней полосы СССР.
Расчет сопротивления заземлителей в других районах СССР производится в следующем порядке:
1. Устанавливается необходимое по ПУЭ допустимое сопротивление заземляющего устройства r зм. Если заземляющее устройство является общим для нескольких электроустановок, то расчетным сопротивлением заземляющего устройства является наименьшее из требуемых.
2. Определяется необходимое сопротивление искусственного заземлителя с учетом использования естественных заземлителей, включенных параллельно,из выражений

Или
(8-14)
где r зм -допустимое сопротивление заземляющего устройства по п. 1, R и-сопротивление искусственного заземлителя; R е-сопротивление естественного заземлителя. Определяется расчетное удельное сопротивление грунта расч с учетом повышающих коэффициентов, учитывающих высыхание грунта летом и промерзание зимой.
При отсутствии точных данных о грунте можно воспользоваться табл. 8-1, где приведены средние данные по сопротивлениям грунтов, рекомендуемые для предварительных расчетов.
Таблица 8-1

Средние удельные сопротивления грунтов и вод, рекомендуемые для предварительных расчетов

Примечание. Удельные сопротивления грунтов определены при влажности 10-20% к массе грунта

Измерение удельного сопротивления для получения более надежных результатов производят в теплое время года (май - октябрь) в средней полосе СССР. К измеренному значению удельного сопротивления грунта в зависимости от состояния грунта и от количества осадков вводятся поправочные коэффициенты к , учитывающие изменение вследствие высыхания и промерзания грунта, т. е. расч = к
Значения к , рекомендованные ВЭИ для средней полосы СССР, приведены в табл. 8-8; для других климатических зон они принимаются по данным табл. 8-2.
4. Определяется сопротивление растеканию одного вертикального электрода R в.о. формулам табл. 8-3. Эти формулы даны для стержневых электродов из круглой стали или труб.
При применении вертикальных электродов из угловой стали в формулу вместо диаметра трубы подставляется эквивалентный диаметр уголка, вычисленный по выражению
(8-15)

Где b - ширина сторон уголка.
(8-16)

Где R в.о. - сопротивление растеканию одного вертикального электрода, определенное в п. 4; R и - необходимое сопротивление искусственного заземлителя; К и,в,зм - коэффициент использования вертикальных заземлителей.
Таблица 8-2

Значение повышающего коэффициента к для различных климатических зон

Коэффициенты использования вертикальных заземлителей даны в табл. 8-4 при расположении их в ряд и в табл. 8-5 при размещении их по контуру
6. Определяется сопротивление растеканию горизонтальных электродов R г по формулам табл. 8-3. Коэффициенты использования горизонтальных электродов для предварительно принятого числа вертикальных электродов принимаются по табл. 8-6 при расположении вертикальных электродов в ряд и по табл. 8-7 при расположении вертикальных электродов по контуру.
7. Уточняется необходимое сопротивление вертикальных электродов с учетом проводимости горизонтальных соединительных электродов из выражений
(8-17)

или

Где R г - сопротивление растеканию горизонтальных электродов, определенное в п.6; R и - необходимое сопротивление искусственного заземлителя.

Формулы для определения сопротивления растеканию тока различных заземлителей

Таблица 8-6

Коэффициенты использования К и,г,зм горизонтальных соединительных электродов,
в ряду из вертикальных электродов

Коэффициенты использования К и,г,зм вертикальных соединительных электродов
в контуре из вертикальных электродов

8. Уточняется число вертикальных электродов с учетом коэффициентов использования по табл. 8-4 и 8-5:

Окончательно принимается число вертикальных электродов из условий размещения.
9. Для установок выше 1000 В с большими токами замыкания на землю проверяется термическая стойкость соединительных проводников по формуле (8-11).

Пример 1 . Требуется рассчитать контурный заземлитель подстанции 110/10 кВ со следующими данными: наибольший ток через заземление при замыканиях на землю на стороне 110 кВ - 3,2 кА, наибольший ток через заземление при замыканиях на землю на стороне 10 кВ - 42 А; грунт в месте сооружения подстанции - суглинок; климатическая зона 2; дополнительно в качестве заземления используется система тросы - опоры с сопротивлением заземления 1,2 Ом.
Решение 1. Для стороны 110 кВ требуется сопротивление заземления 0,5 Ом, Для стороны 10 кВ по формуле (8-12) имеем:

где расчетное напряжение на заземляющем устройстве U расч принято равным 125 В, так как заземляющее устройство используется также и для установок подстанции напряжением до 1000 В.
Таким образом, в качестве расчетного принимается сопротивление r зм = 0,5 Ом.
2.Сопротивление искусственного заземлителя рассчитывается с учетом использования системы тросы-опоры

3. Рекомендуемое для предварительных расчетов удельное сопротивление грунта в месте сооружения заземлителя (суглинка) по табл. 8-1 составляет 1000 Ом м. Повышающие коэффициенты к для горизонтальных протяженных электродов при глубине заложения 0,8 м равны 4,5 и соответственно 1,8 для вертикальных стержневых электродов длиной 2 - 3 м при глубине заложения их вершины 0,5 - 0,8 м.
Расчетные удельные сопротивления: для горизонтальных электродов расч.г = 4,5х100 = 450 Ом м; для вертикальных электродов расч.в= 1,8х100 = 180 Ом м.
4. Определяется сопротивление растеканию одного вертикального электрода - уголка № 50 длиной 2,5 м при погружении ниже уровня земли на 0,7 м по формуле из табл. 8-3:

Где d = d y,эд= 0,95; b = 0,95x0,95 = 0,0475 м; t =0,7 + 2,5/2 = 1,95 м;

5. Определяется примерное число вертикальных заземлителей при предварительно принятом коэффициенте использования К и,в,зм = 0,6:

6. Определяется сопротивление растеканию горизонтальных электродов (полосы 40х4 мм 2), приваренных к верхним концам уголков. Коэффициент использования соединительной полосы в контуре К и,г,зм при числе уголков примерно 100 и отношении a/l = 2 по табл. 8-7 равен 0,24.
Сопротивление растеканию полосы по периметру контура (l = 500 м) по формуле из табл. 8-3 равно:

7. Уточненное сопротивление вертикальных электродов

К и, г, зм = 0,52, принятом из табл. 8-5 при n = 100 и a/l = 2:

Окончательно принимается 116 уголков.
Дополнительно к контуру на территории устраивается сетка из продольных полос, расположенных на расстоянии 0,8-1 м от оборудования, с поперечными связями через каждые 6 м. Дополнительно для выравнивания потенциалов у входов и въездов, а также по краям контура прокладываются углубленные полосы. Эти неучтенные горизонтальные электроды уменьшают общее сопротивление заземления, проводимость их идет в запас надежности.
9. Проверяется термическая стойкость полосы 40 × 4 мм 2 .
Минимальное сечение полосы из условий термической стойкости при к. з. на землю в формуле (8-11) при приведенном времени протекания тока к. з. t п = 1,1 равно:

Таким образом, полоса 40 × 4 мм 2 условию термической стойкости удовлетворяет.

Пример 2. Требуется рассчитать заземление подстанции с двумя трансформаторами 6/0,4 кВ мощностью 400 кВА со следующими данными: наибольший ток через заземление при замыкании на землю на стороне 6 кВ 18 А; грунт в месте сооружения - глина; климатическая зона 3; дополнительно в качестве заземления используется водопровод с сопротивлением растеканию 9 Ом.
Решение. Предполагается сооружение заземлителя с внешней стороны здания, к которому примыкает подстанция, с расположением вертикальных электродов в один ряд длиной 20 м; материал - круглая сталь диаметром 20 мм, метод погружения - ввертывание; верхние концы вертикальных стержней, погруженные на глубину 0,7 м, приварены к горизонтальному электроду из той же стали.
1. Для стороны 6 кВ требуется сопротивление заземления, определяемое формулой (8-12):

где расчетное напряжение на заземляющем устройстве принято равным 125 В, так как заземляющее устройство выполняется общим для сторон 6 и 0,4 кВ.
Согласно ПУЭ сопротивление заземления не должно превышать 4 Ом. Таким образом, расчетным является сопротивление заземления r зм = 4 Ом.
2. Сопротивление искусственного заземлителя рассчитывается с учетом использования водопровода в качестве параллельной ветви заземления

3. Рекомендуемое для расчетов сопротивление грунта в месте сооружения заземления (глина) по табл. 8-1 составляет 70 Ом*м. Повышающие коэффициенты к для 3-й климатической зоны по табл. 8-2 принимаются равными 2,2 для горизонтальных электродов при глубине заложения 0,7 м и 1,5 для вертикальных электродов длиной 2-3 м при глубине заложения их верхнего конца 0,5-0,8 м.
Расчетные удельные сопротивления грунта:
для горизонтальных электродов расч.г = 2,2 × 70 = 154 Ом*м;
для вертикальных электродов расч.в= 1,5х70 = 105 Ом*м.
4. Определяется сопротивление растеканию одного стержня диаметром 20 мм, длиной 2 м при погружении ниже уровня земли на 0,7 м по формуле из табл. 8-3:



5. Определяется примерное число вертикальных заземлителей при предварительно принятом коэффициенте использования К и. г. зм = 0,9

6. Определяется сопротивление растеканию горизонтального электрода из круглой стали диаметром 20 мм, приваренного к верхним концам вертикальных стержней.
Коэффициент использования горизонтального электрода в ряду из стержней при числе их примерно 6 и отношении расстояния между стержнями к длине стержнями a/l = 20/5х2 = 2 в соответствии с табл. 8-6 принимается равным 0,85.
Сопротивление растеканию горизонтального электрода определяется по формуле из табл. 8-3 и 8-8:
Таблица 8-8

Коэффициенты повышения сопротивления по отношению к измеренному
удельному сопротивлению грунта (или сопротивлению заземления)
для средней полосы СССР

Примечания: 1) к 1 применяется, если измеренная величина (Rх) соответствует примерно минимальному значению (грунт влажный - времени измерений предшествовало выпадение большого количества осадков);
2) к 2 применяется, если измеренная величина (Rх) соответствует примерно среднему значению (грунт средней влажности - времени измерений предшествовало выпадение небольшого количества осадков);
3) к 3 применяется, если измеренная величина (Rх) соответствует примерно наибольшему значению (грунт сухой - времени измерений предшествовало выпадение незначительного количества осадков).

7. Уточненное сопротивление растеканию вертикальных электродов

8. Уточненное число вертикальных электродов определяется при коэффициенте использованияК и. г. зм= 0,83, принятом из табл. 8-4 при n = 5 и a/l = 20/2х4 = 2,5 (n = 5 вместо 6 принято из условия уменьшения числа вертикальных электродов при учете проводимости горизонтального электрода)

Окончательно принимается четыре вертикальных стержня, при этом сопротивление растеканию несколько меньше расчетного.
