Виды проводов и кабелей для электропроводки: как правильно подобрать подходяшие для дома или квартиры. Для чего нужно знать наружный диаметр кабеля Кабель круглого сечения

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.

Внимание! Правильный выбор электрического кабеля или провода - это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).

Силовые кабели

Мощный кабель для силовых линий - это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

• одной или нескольких металлических жил, предназначенных для передачи тока;
• изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
• внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.

Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Силовой кабель - особенности маркировки

Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

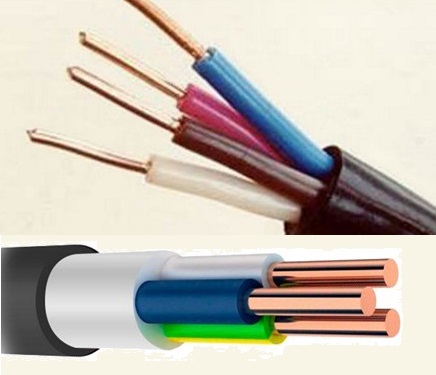

Кабель ВВГ

Основное назначение силового кабеля ВВГ - это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ - это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.

Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ - с токоведущими проводниками из чистого алюминия, ВВГнг - в защитном кожухе из огнеупорного материала, ВВГп - изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.

Кабель NYM

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Кабель СИП

Силовой - это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.

Выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 - это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.

Кабель ВББШв

Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.

Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.

Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель - это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.

Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» - это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!

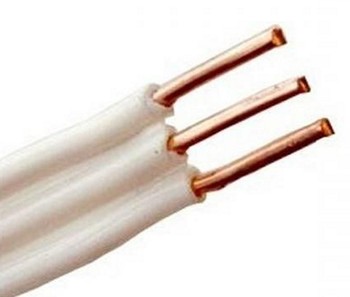

Провод ППВ и АПВ

Провод ППВ - это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

АПВ - это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.

Провод ПВС

Шнур-провод ПВС - это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция - это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.

Заключение

В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!

Видео по теме

Одним из самых важных составляющих любой энергосистемы является электропроводник. Этими проводниками пронизаны все здания, сооружения, машины и механизмы. Именно они представляют собой канал передачи электроэнергии и информационных сигналов. В настоящее время в нашей стране производится почти 20 тысяч различного рода проводов и кабелей. Диапазон их размеров очень широк: от самых тонких для подключения электронных устройств до кабелей огромного размера, которые способны проводить тысячи киловольт электроэнергии.

Ассортимент электрических проводников для бытовых нужд не так велик, но и он требует определенных знаний, так как для электроснабжения разных устройств, требуются соответствующие провода и кабели. Прежде всего, необходимо разобраться с такими терминами как кабель, провод, жила кабеля, изоляция и шнур .

Жила

Жилой называется металлический сердечник каждого электропроводника. Она может быть одиночной или состоять из нескольких проволок. Жилу, которая состоит из единичной проволоки, принято называть однопроволочной, а если в ней несколько проволок, то ее называют многопроволочной, она очень гибкая. Различной может быть и форма сечения, которая бывает и плоской и секторной. Нельзя путать такие понятия как многопроволочная жила и многожильный кабель, о котором будет рассказано ниже.

Жилы выполняются из разных проводящих материалов. Это могут быть алюминий, медь или алюмомедь. В соответствии с последними требованиями ПУЭ алюминиевые проводники должны быть заменены на медные. В последнее время, когда были разработаны теплые полы, стали применяться проводники из нихрома. Этот сплав обладает высоким сопротивлением, что позволяет проводнику сильно нагреваться, подобно тому как происходит нагрев спирали в лампе накаливания.

Площадь сечения жилы - одна из самых главных ее характеристик, которая всегда указывается производителями всех электрических проводников. Измерять сечение иногда приходится самостоятельно, для чего можно использовать штангенциркуль или простую рулетку.

Нужно произвести замер диаметра жилы, а затем по известной из школьной геометрии формуле определения площади круга: S=πr², где r - это радиус, то есть ½ замеренного диаметра жилы, а число π равно 3,14, определяют площадь ее сечения. Сечение принято измерять и обозначать в мм².

Для многопроволочных жил самостоятельное определение сечения несколько усложняется. Требуется все жилы очистить от изоляции, намотать их на предмет круглого сечения, которыми могут быть гвоздь большого диаметра или отвертка, в виде спирали, измерить длину этой спирали, а диаметр определится путем деления измеренной длины на число намотанных витков. Есть еще один способ, когда измеряют диаметр отдельной проволоки, умножают его на общее количество жил, а сечение вычисляют с помощью формулы S=0,785d², d - измеренный диаметр одной проволоки.

Изоляция

Следует иметь представление об изоляции , материале проводника электрической энергии, который препятствует его протеканию. Изоляция - это диэлектрик, наносится на жилы, предназначенные для проведения электрического тока. К диэлектрикам относятся такие материалы как керамика, стекло, поливинилхлорид, целлулоид. Сейчас для изоляции применяются материалы, предназначенные не только для выполнения своей основной функции - защиты человека от поражения его электротоком, но и обеспечивающие защиту кабелей от повреждений механического характера и негативного воздействия повышенной влажности или высоких температур.

Провод

Когда жила или несколько таких жил, используемые для проведения электрического тока, производят соединение источника электроэнергии и потребителя, то ее называют проводом . Провода бывают разными: голыми или изолированными. Если помимо собственной изоляции, покрывающей каждую жилу, у провода имеется дополнительная оболочка, защищающая его от всевозможных воздействий внешней среды, то он является защищенным.

Примеры таких проводов: АПНР и ПРВД. Защищенные провода и по внешнему виду, и по многим характеристикам похожи на кабель. В быту используется, в большинстве случаев, изолированный провод, а неизолированные (голые) провода применяют в тех местах, где к ним нет доступа человеку в целях его безопасности, например, при прокладке воздушных линий. Самыми распространенными в быту являются марки ПВ, ПВ-3, АППВ, ППВ.

Кабель

Главное отличие кабеля от провода заключается в том, что в его составе имеются либо одна, либо несколько изолированных жил, которые имеют еще одну защитную оболочку из таких материалов как полимеры, резина или даже металл.

Кабели могут быть защищены не только внешней изоляцией, для их защиты их от разного рода внешних воздействий применяются разные наполнители. Например, кабель, покрытый металлическими летами, свитыми в спираль, называют бронированным, его можно прокладывать в земле.

Шнур

Шнуром называют провод, в который входят несколько многопроволочных жил. У каждой из них есть собственная изоляция, а сверху они имеют покрытие из пластика или резины. Раньше это покрытие делалось из синтетической ткани. Применение электрические шнуры нашли в быту для подключения техники к сети электропитания.

Гибкость позволяют сгибать и скручивать их без боязни повредить изоляцию или сломать жилы. Для бытовых приборов, у которых подключение к сети заземления является обязательным условием их безопасной работы (стиральные машины, электрочайники и т.д.), применяют шнуры с тремя и более жилами. Для осветительных приборов (люстры, бра, торшеры) достаточно применение двухжильных шнуров.

Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение - это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм 2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.

Стандартный ряд сечений

Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм 2 . Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 - алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм 2 . Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм 2 .

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах , в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм 2 и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм 2 . Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Наружный диаметр кабеля обуславливает выбор кабеленесущих конструкций, так как пространство, в котором будет проложен кабель, может быть ограничено. Раньше проектировщикам приходилось искать эти данные в таблице сечений и диаметров проводов/кабелей. Однако такая процедура отнимала много времени, учитывая, что в одной кабельной канализации может прокладываться несколько видов кабеля.

Онлайн-калькулятор диаметра кабеля

С помощью данного сервиса получить расчет диаметра можно в считанные секунды.
Например, чтобы определить диаметр кабеля ВВГнг, пишем в строку поиска марку, указываем количество и сечение жил. Результат по запросу отобразится у вас на экране.
Узнать наружный диаметр провода можно также по маркоразмерам.

Информация сервиса носит справочно-информационный характер и основана на данных заводов-изготовителей. Возможна минимальная погрешность расчетов, допускаемая самим изготовителем.

Что такое внешний диаметр кабеля:

На рисунке мы видим поперечный разрез кабеля ВВГнг, который состоит из 5 жил, изоляции и оболочки.

D — наружный диаметр кабеля ВВГнг.

Таблица диаметров кабеля:

Пример таблицы расчета диаметра кабеля ВВГнг и ВВГнг(A)-LS
