), в электрических сетях до 1 кВ используются следующие системы:
1. Система TN – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников. Подразделяется на следующие подсистемы:
1.1. подсистема TN-С – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении;
1.2. подсистема TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении;
1.3. подсистема TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания;
2. Система IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены;
3. Система ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.
Буквенное обозначение
В обозначениях систем принято:
Первая буква – состояние нейтрали источника питания относительно земли:
Т (terra – земля) – заземленная нейтраль;
I (isolate – изолированный) – изолированная нейтраль.
Вторая буква – состояние открытых проводящих частей относительно земли:
Т – открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
N (neutral – нейтральный) – открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.
Последующие (после N) буквы – совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
S (selective – разделенный) – нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;
С (complete – общий) – функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник);
Принято следующее буквенное обозначение нулевых проводников:
N – нулевой рабочий (нейтральный) проводник;
РЕ (protecte eath – защитная земля) – защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);
PEN – совмещенный нулевой защитный и нулевой рабочий проводники.
Область применения
Система TN должна, как правило, применяться в электроустановках напряжением до 1 кВ жилых, общественных и промышленных зданий и наружных установок.
Систему IT следует выполнять, как правило, в электроустановках напряжением до 1 кВ при недопустимости перерыва питания при первом замыкании на землю или на открытые проводящие части.
Система ТТ допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены.
Проверьте, насколько хорошо Вы изучили вопрос "Типы систем заземления электроустановок", ответив на несколько контрольных вопросов.
Заземление – тема насколько сложная, настолько и простая. Недаром вопросы заземления вызывают множество споров на электрических сайтах и форумах.
Попробуем разобраться, что к чему в этой теме. Выскажу своё мнение, которое иногда будет непопулярным. Кому нужна официальная трактовка – читайте ПУЭ (пункт 1.7). Также в интернете много сайтов и форумов, где подробно изложен вопрос заземления.
Суть заземления
Для чего нужно заземление, если и без него всё прекрасно работает? Более того, в нормальном режиме по проводу защитного заземления ток вообще не протекает.
Тут ключевое слово – “защитное”. Кого и от чего защищает заземление? Оно защищает человеческие тела от воздействия электрического тока. А от чего защищает – от того, чтобы опасное напряжение ни в коем случае не появилось на теле человека, и через человека не пошёл ток.

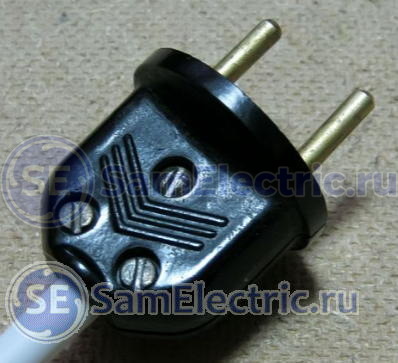

Представим ситуацию. Есть некий электрический прибор, например утюг. Утюг подключается через вот такую вилку.
Читатели постарше отлично помнят такие, они постоянно раскручивались, а прикрутить к ним гибкий провод было мучением.
Корпус утюга частично металлический. Что будет, если вдруг фаза попадет на корпус? В принципе ничего, утюг даже может продолжать работать. Но его корпус будет находиться под потенциалом 220В относительно земли. А поскольку все мы ходим по земле, то притронувшись к металлическому корпусу такого утюга, через нас пойдёт ток.
Но если корпус утюга будет заземлён, то когда фазный провод попадёт на корпус, он соединится с заземлением, и уйдёт в землю. При этом произойдёт фактически короткое замыкание, и выбьет защитный автомат данной линии. А корпус как был под нулевым потенциалом, так и останется.
Иными словами, если фаза вдруг попадёт на корпус прибора, это уже не проблема человека. Это проблема самого прибора и защитного автомата, который должен отключить этот прибор от фазного провода.
Почему защитный автомат отключится? Если фазный провод попадает на защитный (заземляющий) проводник, это равносильно короткому замыканию, то есть максимально возможному току в схеме. И автомат сработает по электромагнитной защите.
То есть, ток в проводе защитного заземления течёт только в момент аварии, в остальное время он бесполезен. Поэтому раньше на нём экономили, и использовали двухпроводную систему питания, в которой есть только ноль и фаза.

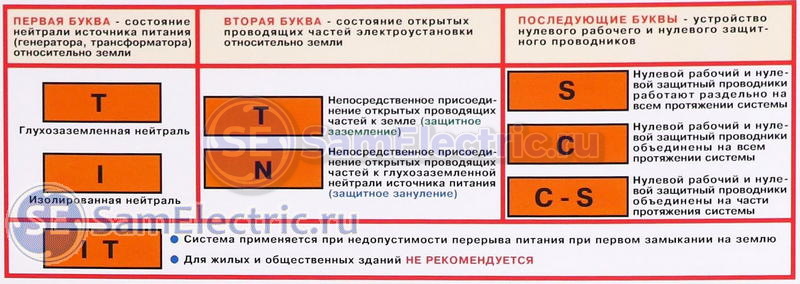

Обозначения и перевод названий систем заземления
Существуют TN, TT и IT системы заземления. Система TN, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Первая буква говорит о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя.
Буквы эти взялись из французского, и означают: «Terre» - земля, «Neuter» - нейтраль, «Isole» - изолировать, а также из английского: «Combined» и «Separated» – комбинированный и раздельный.
- T - провод подключен к земле.
- N - подключение к нейтрали.
- I - изолирование.
- C - объединение функций, соединение рабочего и защитного нулевых проводов.
- S - раздельное использование во всей сети рабочего и защитного нулевых проводов.
Также в схемах систем заземления используются следующие обозначения:
- L – Line, Линия, на которой действует фазное напряжение по отношению к нулевому проводу.
- N – Neutral, рабочий ноль, по которому протекает рабочий ток, равный току в проводе L (для однофазных систем).
- PE – Protect Earth, защитная земля, провод защитного заземления.
- PEN – совмещенный рабочий и защитный нулевой проводник.
Краткое описание работы систем заземления
Системы заземления отличаются прежде всего безопасностью. То есть, сколько шансов выжить даёт человеку такая система после того, как на корпусе появилась фаза.
Возникает путаница в терминологией – одну и ту же систему называю и занулением, и заземлением. Википедия предлагает системы TN называть занулением на том основании, что в них заземляющий проводник PEN соединен с нулевым (нейтральным) проводом источника питания. А уже этот провод в трансформаторе – заземлён. Заземляется для того, чтобы не было перекоса фаз.
А что там свежего в группе ВК СамЭлектрик.ру ?
Подписывайся, и читай статью дальше:
Подробнее о перекосе фаз, чем он опасен, и как с ним бороться – .
ПУЭ, Библия электрика, говорит, о том же самом, как о системах заземления.
Разница между этими понятиями, по моему мнению, очень зыбкая. По-моему, заземление нужно для поддержания напряжения на уровне потенциала земли на проводе PE и на всех нетоковедущих частях электроустановки, к которым он подключен. А зануление нужно для создания тока короткого замыкания при замыкании фазы на тех же частях электроустановки. В итоге, эффект может быть один – заземленные или зануленные части никогда не окажутся под фазным напряжением, и при этом должен сработать защитный автомат. Это если коротко и своими словами.
Вообще, заземление это более широкое понятие, чем зануление.
Можно сказать, система защиты безопасна настолько, насколько эта точка приближена к источнику напряжения. И опять же, что можно считать потребителем – электрочайник, квартиру, многоэтажный дом, или район города?
Ну а если фаза “прорвётся” на корпус – её должен уничтожить защитный автомат со 100% вероятностью.
Тут важными считаю две вещи:
- Весь металл, который не под фазой, должен быть под одним и тем же потенциалом. И желательно, чтобы этот потенциал был равен потенциалу земли. Это – “самый нулевой” потенциал.
- Опасное – недоступно. Доступное – безопасно. Бывает, смотришь в квартирные советские щитки или РП и волосы шевелятся.
И ещё, в который раз повторюсь. Всегда рассматривается вероятность обрыва нулевого рабочего проводника. Дело в том, что при таком обрыве на всей схеме прибора, вплоть до точки обрыва нуля, присутствует фазное напряжение.
В случае прикосновения ток проходит через нагрузку и через тело человека. Не смотря на сопротивление нагрузки, этот ток остается таким же опасным, как и при прикосновении к фазному проводу. Ведь сопротивление нагрузки (например, электробытового прибора) всегда гораздо меньше сопротивления тела человека.
Схемы систем заземления

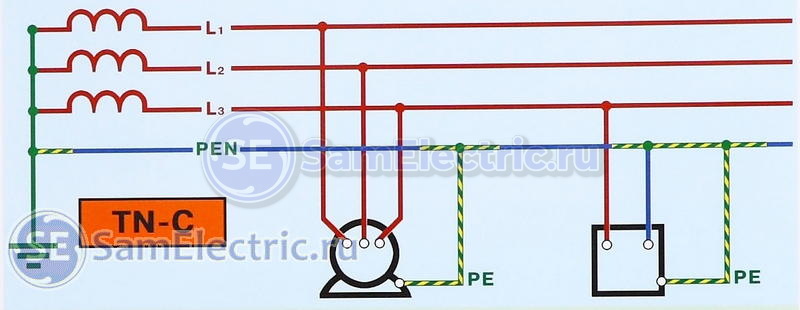

Система TN-C
TN-C – старая, советская система, когда земля просто бралась из нуля непосредственно в самой электроустановке.
Что мы видим на этой схеме? Первое и самое главное. Нейтральная точка генератора или трансформатора подключена к земле (глухо заземлена). Поэтому нейтральная точка трансформатора имеет потенциал земли. А поскольку человек имеет тоже потенциал земли, между телом и нейтральным проводником – нулевая разность потенциалов, и прикосновение к нему безопасно.
Однако, не всё так просто. Повторюсь, что вследствие перекоса фаз, а также падения напряжения на проводе PEN, на нём может присутствовать напряжение, отличное от нулевого. Поэтому провод PEN принудительно “притягивают” к земляному потенциалу через некоторые промежутки по ходу линии.
Земля (то, из чего состоит наша планета) – универсальный и абсолютный ноль по потенциалу. Но если человеку придать потенциал фазного провода, то прикосновение к земле будет смертельно. В то же время, прикосновение к проводу, на котором тот же потенциал, будет безопасным.
Видел документальный фильм, как человек спокойно спускается с вертолета на провод высоковольтной линии и работает там.
В общем всё относительно. Можно упасть с 5-этажного дома насмерть. А можно вообще не повредиться, упав с того же дома. С первой ступеньки первого этажа)
Система TN-C в настоящее время официально запрещена , и может использоваться только в трехфазных системах, где отсутствует перекос фаз, и ток по проводнику PEN (нулевой, он же защитный) в нормальном режиме не протекает. В результате, на этом проводе (а значит, и на корпусе прибора) будет потенциал нуля.
Однако, в старом жилом фонде используется повсеместно из-за своей дешевизны. Дешевизна системы TN-C – это её единственный плюс. Ведь сечение защитного провода PE в однофазной сети должно быть равно сечению фазного провода. А это – удорожание всей электропроводки минимум на треть.
Вообще говоря, в этой системе заземление напрочь отсутствует, и я не совсем понимаю, почему “это” называют системой заземления. Разве что, можно ноль кинуть на корпус, и прибор будет “типа” заземлён.
Да и раньше, когда всю проводку делали по этой системе, практически и не существовало домашних приборов, требующих заземления.
Первыми “ласточками” были стиральные машины, которые бились током. В лучшем случае к ним тянули провод от корпуса подъездного щитка, в худшем – цепляли корпус машины на трубу водопровода или к нулевому проводу.
Нужный эффект, конечно, достигается, но шансы попасть под фазное напряжение значительно возрастают. Основная опасность приходит от того, что возможен обрыв нулевого провода, и тогда все “зануленные” приборы, и также приборы, имеющие импульсные блоки питания, получат на корпусах потенциал фазы.
Как же защититься от поражения электрическим током в системе TN-C? Тут вспоминается УЗО (Устройство Защитного Отключения). Представим – человек коснулся фазного провода. Ток раздваивается – часть (надеюсь, бОльшая) уходит в нулевой проводник, а часть – через тело человека на корпус. Налицо дифференциальная разница (сорри, тавтология) в токах по фазе и нулю, на которую должно сработать УЗО.
Однако, ПУЭ прямо говорит – в системе TN-C применение УЗО запрещено . Почему?
Причина в том, что в данном случае может произойти то, о чем я писал выше. УЗО – это коммутационный аппарат, в котором может по какой-то причине нарушиться контакт PEN – проводника, и под фазное напряжение попадёт весь потребитель. В том числе и корпуса, если они занулены, а именно так и делается “заземление” в системе TN-C.
ПУЭ также говорит, что защитный проводник (в данном случае – PEN) ни при каких условиях не должен разрываться , и должен быть всегда подключен к заземляемому устройству.
Поэтому УЗО можно (и нужно!) применять во всех системах, кроме TN-C .

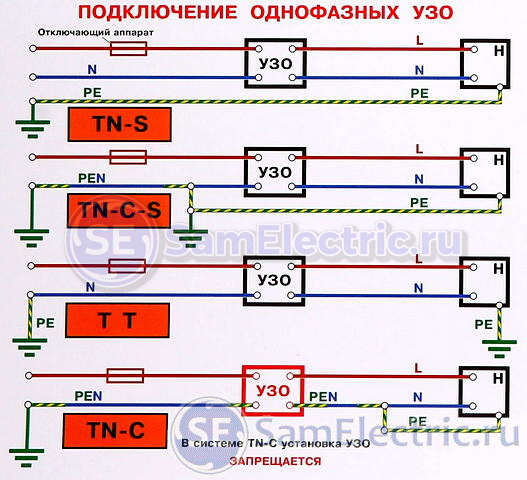

Вот хороший рисунок, иллюстрирующий ситуацию:
УЗО – применение в различных системах заземления
Я вас так напугал, что по любому возникнет вопрос – как теперь с этим жить?
Отвечаю. Для ухода от этой “нехорошей” системы применяют разделение проводника PEN на N и PE. Причем, это нужно делать как можно дальше от потребителя, и как можно ближе к источнику напряжения.
Таким образом, мы перейдём на гораздо более безопасную систему – TN-C-S , о которой я расскажу чуть ниже.
На практике совмещенный проводник PEN заземляют (повторное заземление) на вводе в здание, и там же разделяют на нейтральный N и защитный PE, которые далее НИГДЕ не должны соединяться.
Другой вариант – переход к системе ТТ , в которой защитный проводник PE делается на основе контура заземления, и нигде не подключен к приходящему PEN. В данном случае PEN превращается в N, поскольку защитный ток ни к коем случает по нему течь не будет.
Заземление в квартире с проводкой TN-C
В квартирах ноль и землю разделять сложнее. По этому поводу постоянно ведутся жаркие споры среди электриков.
Я думаю, что тут есть два приемлемых варианта.
1. Ноль оставить как есть, а провод PE взять с магистрального PEN проводника. Пусть не с самого проводника, а с места, куда он подсоединяется к корпусу этажного щитка. Главное, чтобы наши N и PE были подключены в разных точках. PE – на корпусе, N – на изолированной от корпуса шине, на которую ноли приходит после вводного рубильника или автомата (если они есть) и счетчика. Кстати, так и делали в советские времена при подключении в квартирах электропечей.
2. Провести трехпроводную систему (L, N, PE), но PE никуда не подключать. В результате мы не вносим изменения в этажный щиток (кстати, это запрещено!), а все нетоковедущие части электроприборов, металлических конструкций, труб и т.д. мы подключаем к этому проводнику. И в пределах квартиры у нас благодать! Только важное замечание – на группы розеток должны стоять УЗО на случай попадания фазы на корпус в пределах квартиры.
Всё, теперь по-быстрому пробежимся по другим системам, там всё проще.

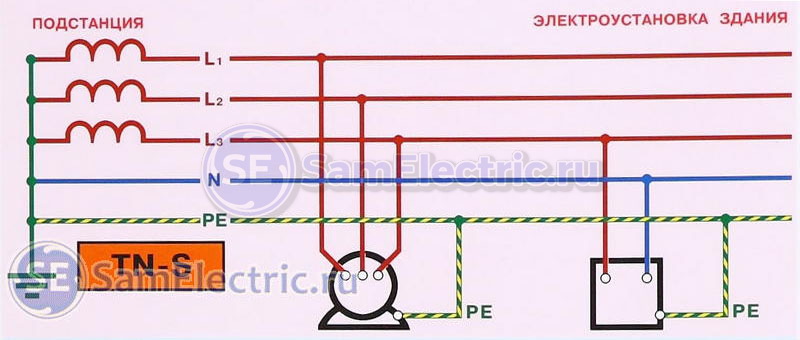

Система TN-S
В названии буква третья S. Это значит, что проводники N и PE разделены (Separated) на всём протяжении от подстанции до потребителя.
Эта система заземления наиболее безопасна и предпочтительна, однако применяется только в самых новых электроустановках. Ну а в основном в реалити сейчас применяют систему TN-C-S. То есть старую систему стараются приблизить к новой, отдаляя точку подключения N и PE от потребителя и приближая к источнику питания.

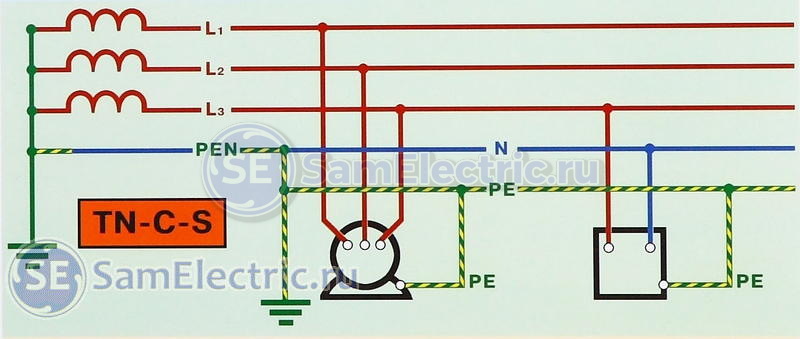

Система TN-С-S
Последние буквы в названии означают, что проводники N и PE после подстанции соединены (Connected) в один провод PEN, а потом, на вводе в здание, разделены.
При попадании фазы на корпус должен сработать защитный автомат по КЗ. При касании токоведущих частей должен сработать УЗО.

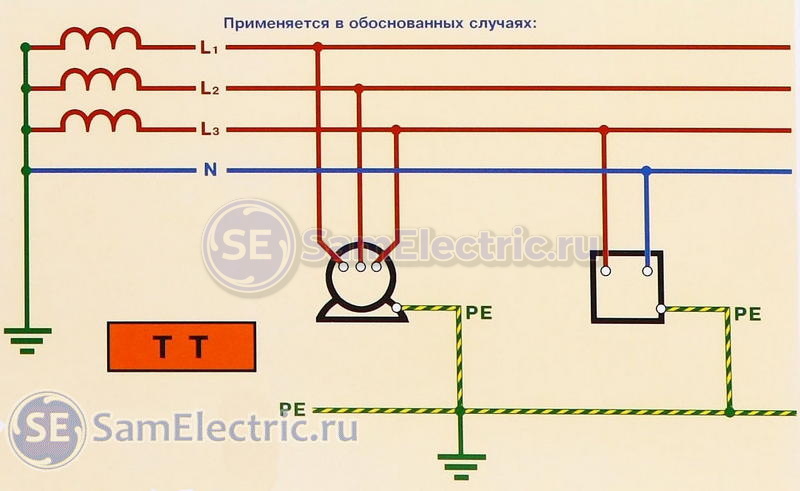

Система TT
Terra – Terra. Я уже писал в статье про эту систему, в ней заземляющий провод PE подключается к контуру заземления, и больше никуда. Применяется в основном в частных домах и временных постройках и электроустановках.
Всё замечательно, если также применяются УЗО от прикосновения к токонесущим частям и защитные автоматы от КЗ.
Но есть один минус. Если в других системах своё заземление делать не обязательно, понадеявшись на заземление на подстанции или на столбах, то в данном случае его придётся делать. И делать очень качественно, чтобы в случае замыкания КЗ на землю ток короткого замыкания был достаточен для срабатывания автомата защиты.
То есть возможен вариант, когда при КЗ на корпус потенциал корпуса останется близким к нулю, всё замечательно. Но при этом автомат защиты не выбьет, хотя через него (и через проводку дома) будет идти ток, близкий к максимальному! И проблема может подкрасться с другой стороны…
Система IT
Напоследок расскажу про специфическую систему заземления IT. Во всех других системах используются источники питания (трансформаторы) с глухозаземленной нейтралью. Иначе говоря, нулевой проводник на стороне источника заземлён.
Однако, в системе IT источник питания полностью изолирован от земли – и ноль, и (естественно)) фаза.
В результате по отношению к земле потенциал отсутствует. И при замыкании на землю ничего не произойдёт, ведь ток не потечёт, либо будет пренебрежимо мал.
Я встречал такие системы для питания управляющих цепей в серьезном промышленном оборудовании. Ещё эта система применяется в переносных генераторах и других источниках питания, а также в медицинских учреждениях. Если один из выводов такого источника не заземлить и подключить к нагрузке, он будет работать по системе IT.
Минус такой системы – при замыкании на землю она превратится в TN-C-S с плохим монтажом, и об этом даже можно не узнать, если не проконтролировать. И станет опасной.
Видео про заземление
Пожалуй, самое адекватное и понятное видео про заземление, которое я видел. Посмотрите, если кому показалось, что я пишу слишком скучно:
На этом заканчиваю тему, спасибо за терпение, жду мнений и вопросов в комментариях.
Чтобы разобраться с системами заземления определюсь с основными понятиями, которые будут использоваться в этой статье. Вы, конечно, можете прочитать пункты 1.7.3-1.7.7 главы 7,ПУЭ, если любите первоисточники. Здесь я не буду переписывать ПУЭ, просто расскажу, что нужно понимать под отдельными словами в этой статье.
Прежде всего, что такое заземление эклектической сети, по сути
Заземление электрической сети это соединение всех открытых для прикосновения токопроводящих частей электроприборов (например, корпусов) и доступной арматуры (например, металлические водопроводные трубы) с землей (в буквальном смысле).
Зачем нужно заземление?
Земля, вернее проводящая часть земли, имеет нулевой электрический потенциал в любой своей точке. Части электроприборов, по которым в нормальном режиме не протекает электрический ток, совершенно безопасны для человека. Другая ситуация в аварийной ситуации при которой по корпусу бытового прибора начинает течь ток. В такой аварийной ситуации прикосновение к корпусу будет представлять серьезную опасность для человека. Именно для защиты человека от поражения электрическим током , а также для защиты от последствий электроаварий (например, пожара) и предназначено ЗАЗЕМЛЕНИЕ .
Почему заземление защищает человека?
Как я сказал, проводящая часть Земли имеет нулевой электрический потенциал. Если на стороне проводника соединенного с землей возникает электрический потенциал (возникает аварийная ситуация), то он будет стремиться сравняться с нулевым потенциалом земли и ток потечет по направлению земли. Специальный электроприбор, отвечающий за аварийное отключение электропитания, также соединен с землей. Между аварийным проводником и устройством защиты возникает электрическая цепь, которая и отключает аварийный участок от электропитания.
Но эта схема защиты сработает, если все элементы электросети соединены с землей. Причем говоря обо всех элементах сети, имеется в виду элементы сети от генераторов подающих электропитания до простой розетки в квартире.
При этом. Схема, по которой сделано заземление основного генератора (источника) электропитания электросети должна совпадать со всеми схемами заземления этой сети. Вернее наоборот. Схемы заземления сети должны соответствовать схеме заземления источника электропитания.
Разделяют три основные системы заземления электросети TN;TT;IT.
Система заземления TN (открытые части соединены с нейтралью)
При системе заземления TN одна точка источника питания электрической сети соединяется с землей при помощи заземляющего электрода и заземляющих проводников. Заземляющий электрод имеет непосредственный контакт с землей. При системе заземления TN открытые проводящие части соединяются с нейтралью, а нейтраль соединяется с землей.
Система TN-C
Если нейтраль объединена с защитными проводами (землей) на всем протяжении электросети, такая система называется и обозначается TN-C .
Система TN-S
Если нейтраль и защитный проводники разделены на всем протяжении электросети, а объединяются только у источника питания, такая система называется TN-S.
class="eliadunit">
Система заземления, при которой разрешено применение и системы заземления TN-C (4-х/2-х проводной) и системы заземления TN-S (5-ти/3-х проводной).
Важно! При системе заземления TN-C-S, запрещено использовать систему TN-C ниже системы TN-S,так как любой обрыв нейтрали в системе TN-C приведет к обрыву защитного провода после системы TN-S.(смотри рисунок)
Система заземления TT-заземленная нейтраль
При системе заземления ТТ средняя точка источника питания соединяется с землей. Все проводящие части электросети соединяются с землей через заземляющий электрод отличный от электрода источника питания. При этом зоны растекания обоих электродов могут пересекаться.
Система заземления IT –изолированная нейтраль
При системе заземления IT полностью изолирована для всей электросети или сопротивление соединения с землей стремится к бесконечности.
Для установки «земли» в жилых и промышленных помещениях используются различные типы проводов и принципы установки защитных конструкций. Системы заземления электроустановок TN (подтипы TN S, TN C S), ТТ и IT могут применяться как для частного дома, так и для квартиры.
Виды
Обозначение всех систем расшифровывается следующим образом:
- Первая буква (t по умолчанию) – указывает на принцип работы источника питания;
- Вторая буква (N, T, I) – определяет принцип заземления и защиты открытых частей различных электрических отводов. Эта маркировка является международно принятой аббревиатурой.
Классификация систем заземления и их описание по заземлению отводов:
- N – принцип зануления посредством подключения к нейтрали;
- T – контур заземлен;
- I – изолированный отвод, т. е., у электрооборудования нет открытых контактов. Это применяется в основном для защиты производственных установок.
Также современными параметрами ГОСТ введено такое понятие, как нулевой заземляющий проводник (используется в системах с напряжением до 1000 в). Он бывает N – просто нулевой, PE – земля, PEN – земля, объединенная с нулем.
Принцип работы каждой указанной системы разный, поэтому ПУЭ не разрешает использовать определенные типы защитного заземления до проверки соответствия требованиям определенных электрических сетей.
Назначение
Рассмотрим описание работы и схемы каждой из использующихся систем заземления.
TN – это система, в которой нейтральный провод глухо заземлен, а все остальные электрические отводы подключены к ней. Особенности этой схемы в том, что для её реализации возле трансформатора устанавливается специальный реактор, который гасит дугу, появляющуюся в проводке.
Фото – TN-C
У этой системы есть две разновидности: TN-С и TN-CS. TN-С характеризуется тем, что для защиты системы электроснабжения используется одни комбинированный отвод, объединяющий нейтраль и землю. Этот проводник чаще всего используется в жилых помещениях, промышленных зонах и т. д. У него свои достоинства и недостатки :
- К плюсам можно отнести простоту и универсальность установки. Устройство такого заземления легко производится своими руками;
- Но существенным недостатком является отсутствие отдельного заземляющего провода. Во многоквартирном доме такая система может быть не просто неэффективна, но и опасна. Кроме того, когда открытые отводы находятся под напряжением, они могут ударить током. Чтобы предупредить это, многие хозяева отдельно обустраивают зануление сети;
- Перед монтажом требуется провести предварительный расчет сечения проводников;
- При использовании этой методики нельзя производить выравнивание потенциалов;
- В основном она используется для заземления дачи, старых квартир или частных домов. Для современных новостроек применяется очень редко, т. к. технология не подходит по своим техническим характеристикам.
Сравнительно с ней, TN-CS более безопасна для бытового использования. Она состоит из двух кабелей: заземления и нуля. Если Вы обустраиваете проводку в новом доме, то рекомендуем обратить внимание именно на такой раздельный вариант, она идеально подойдет для нового жилого фонда.
Фото – TN-S
Протягивается она от самой трансформаторной подстанции, где напрямую заземляется. Из-за этого при установке можно столкнуться с рядом проблем. Помимо этого техническое проектирование и требования ПУЭ требуют для её реализации использования трехжильного либо пятижильного провода.
Чтобы упростить установку земли, придумали систему, объединяющую достоинства и упрощающую недостатки двух предыдущих. Это TN-C-S. Здесь, как и в TNC есть нулевой провод, который способствует повышению сопротивления при утечке, но, как и TNS, она раздельная. За счет этого обеспечивает мгновенную реакцию УЗО при аварийной ситуации.
Фото – TN-C-S
Не требует использования дорогого пятижильного провода и может монтироваться в любых постройках и для различного сечения проводников. При этом нужно отметить, что заземление производится по стоякам в подъезде, поэтому предварительно обязательно нужно взять разрешение у электропоставляющей компании. Также к недостаткам нужно отнести тот факт, что если обрывается заземляющий кабель, то открытые отводы стояков могут быть под высоким напряжением.
Схема системы глухого заземления и молниезащиты TT является глухозаземленной и полностью изолированной. В ней для подключения открытых отводов электроустановок или коммуникаций используются специальные нейтральные переходники. Её принцип действия очень простой, но он нецелесообразен для дома или квартиры. Если объяснить просто, то в землю у здания забивается металлический колышек, который соединяется с отводами. К такому контуру подключается оборудование. Установка такой системы допускается только в небольших нежилых помещениях, скажем, в бане, МАФе и прочих постройках. Также может использоваться для освещения или местного отопления (теплицы, инкубатора). Профессиональный вариант можно увидеть у компании Zandz.
Фото – TT
Главным достоинством такого стержневого метода является его мобильность. При необходимости все содержимое этой модульной конструкции просто переносится на другое место, чего нельзя сделать ни с одной другой «землей». Это очень удобно, если требуется замена, проверка, осмотр или ремонт постоянной стационарной системы.
Фото – стержень
Применение системы IT в основном производится различными лабораториями или медицинскими организациями. Монтаж осуществляется посредством нейтрали, которая изолируется от заземления. При этом иногда используется, где земля подключается за счет крепления нейтрального кабеля к приборам с очень высоким сопротивлением. Её техническое исполнение обеспечивает практически полное отсутствие различных магнитных полей, вихревых токов и других недостатков прочих систем заземления. Подобный комплект (Galmar и прочие) можно купить и использовать и в бытовых целях, но он довольно дорогой. Его стоимость варьируется от 50 долларов до нескольких сотен (цена зависит от протяженности системы).
Фото – IT
Видео: зануление и заземление
Технические параметры
К каждой системе выдвигаются определенные требования, они описываются в соответствующих ГОСТах, поэтому мы отдельно расскажем только про общие особенности:
- Для любого заземления требуется УЗО;
- Нельзя подключать землю к коммуникациям или другим выводам общего пользования;
- Для установки стационарных систем можно использовать заземляющий контур, отдельный колышек (как в стержневой) – запрещено;
- Перед началом электротехнических работ обязательно проконсультируйтесь со специалистом. Более того, возможно понадобится взять разрешение на их проведение.
Классификация систем заземления электроустановок и модернизация квартирной электропроводки. Опыт применения.
Для правильного ремонта или модернизации проводки нужно точно знать, какая система заземления применена на объекте. От этого зависит ваша безопасность, кроме того, это важно при составлении проекта реконструкции. В одних случаях, например, применяется трехжильный кабель, а в других четырех и пятижильный.
Классификация систем заземления электроустановок по МЭК
Международная электротехническая комиссия и с ее подачи 7 редакция ПУЭ (правила устройства электроустановок) различают 3 системы заземления и несколько их подсистем.
1. Система TN (подсистемы TN-C, TN-S, TN-C-S);
2. Система TT;
3. Система IT.
Система TN
Система TN, это система с глухозаземленной нейтралью , при которой открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника с помощью нулевых защитных проводников.
Термин глухозаземленная нейтраль значит, что на трансформаторной подстанции нейтраль (ноль) подключен непосредственно к заземляющему контуру (заземлен).
Подсистема TN-C, это TN, в которой нулевой защитный и нулевой рабочий проводники совмещены на всем ее протяжении, т.е. .
TN-S - это система, в которой на всем протяжении разделены нулевой защитный и нулевой рабочий проводники. Это самая безопасная, но и самая дорогая система.
Подсистема TN-C-S - это промежуточный вариант. В ней нулевой защитный и нулевой рабочий проводники совмещены в какой-то ее части. Обычно это главный щит здания (защитное заземление дополняется защитным занулением). Далее по всему зданию эти проводники разделены. Эта система оптимальна с точки зрения соотношения цена - качество.
Система IT
Это система, в которой ноль источника изолирован от земли, или заземлен через приборы, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены при помощи заземляющих устройств. Сейчас система IT практически никогда не используется.
Система TT
Это система, в которой ноль источника заземлен, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от заземленного нуля источника. Иными словами, используется свой контур заземления на объекте никак не связанный с нулем.
Сегодня эта система является основной для мобильных сооружений, например бытовки, дома-вагоны и т.д. Отметим, что согласовать применение такой системы сложнее, чем TN. Становится обязательным , необходимо качественное заземление (4 Ом для 380 В), есть особенности при подборе .
Какую систему зазаемления электроустановок применять и как модернизировать?!
Исходя из вышесказанного, лучше всего применять систему заземления TN.
Система TN-C применялась ранее и ее нельзя рекомендовать для нового жилья.
Всем хороша система TN-S, но дорога и пока применяется редко. Оптимальный вариант пока - это система TN-C-S.
Остановимся теперь на типичных трудностях и ошибках, встречающихся при модернизации систем заземления.
1. Если рассматривать частный дом, в котором проводка уже сделана трехжильным проводом (фаза, ноль, заземление), то замена TN-C на TN-C-S довольно проста. Нужно только сделать качественное заземление, подключить его к вводному электрощитку и к точке соединения нуля и земли (N и РЕ) подключить РЕ провода розеток и светильников (обычно это желто-зеленый провод).
2. В квартире или многоквартирном доме, не оборудованном контуром заземления так делать нельзя. Проводку, конечно, лучше сделать тоже трехпроводным кабелем, но не нужно подключать, ни в розетках (светильниках) не в .
Причина заключается в том, что если вы подключите этот провод к нулю проводки (больше подключить его некуда, кроме разве батареи, что запрещено), то за счет падения папряжения в нулевом проводе от токов включенных нагрузок, корпуса вашей аппаратуры будут под напряжением относительно земли (батареи, трубы и т.д.).
3. В процессе эксплуатации встречаются и другие казусы, например, после устранения аварии электрики перепутывают нулевой и фазный провод. Соседям, у которых нет нулевого провода на корпусе аппаратуры, ничего не грозит, а у вас корпус под потенциалом фазы!
4. Нередки случаи отгорания нуля входного кабеля, происходящие при перекосе фаз, в этом случае на корпусе тоже будет опасный потенциал.
Исходя из вышесказанного, вытекает необходимость использования . Это устройства, выключающие сеть 220/380 В при протекании по телу человека незначительных (но чувствительных!) токов 10-30 мА. Недостаток этих устройств в том, что они будут срабатывать при любых токах утечки, например, когда вас пролили соседи. Бывает весьма сложно .
Итак, при ремонте проводки применяйте систему заземления TN-C-S. Прокладывайте проводку с цветной изоляцией жил (например ВВГ НГ).
Если в доме нет контура заземления, не подключайте провод заземления к нулю. Для проводки в помещения, где много влаги, используйте .
