Доброго времени суток, дорогие гости сайта «Заметки электрика».
Небольшое предисловие.
Помните, несколько дней назад я устанавливал квартирный ? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.
По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его , на что он меня убедительно уверял в обратном.
Начало работ
Вот аналогичная схема, только вместо одной лампочки, подключено пять.
Внимание!!! Выключатель всегда должен разрывать именно фазу, а не ноль.
Все это необходимо ради нашей же . При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про и (пример).
Ищем неисправность
Вернемся к неисправности.
Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).
Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю. Вот здесь нам и нужно убедиться в наличии фазы на выводах.
Для этого опять же применяем , и производим замер приходящей фазы и уходящей.
И вот тут нас ждал «сюрприз».
Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.
Отключаем напряжение в квартире с помощью . Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.
Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.
И что мы видим?
А видим мы следующее. Один из проводов выпал из клеммы выключателя.
И еще видим, что полностью отсутствует . Это и стоило ожидать, т.к. достаточно старая.
Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.
Завершение работ
Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.
Выключатель подключен. Осталось только вставить его в и затянуть винты крепления выключателя.
А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.
P.S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.
Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей - хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное - чтобы не было опасности замыкания контактов.
Типовой пример объединения розетки и выключателя в одном блоке
Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:
- Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
- Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования - ключевой вопрос.
- При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
- Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.
Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.
Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.
Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.
Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.
Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.
Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.
Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.
В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.
Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.
Как подключить одноклавишный выключатель от розетки
Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.
По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.
Еще одно применение такого модуля - отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.
В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.
Если выключатель добавляется к уже существующей розетке
Минимизация последствий - замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.
Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.
Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.
Если розеток в группе несколько, заменить на общий блок (розетка - выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.
При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка - выключатель», и вам не придется разрушать большой кусок стены для проводки.
Общие правила безопасности
Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².
Можно ли подключить к выключателю розетку
Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой - нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.
В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?
Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.
Классическое включение: отвод от распределительной коробки.
Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.
При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.
Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.
Выключатель находится между источником электроэнергии и осветительным прибором.
Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки - вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.
Последовательность работ следующая:
- Демонтируем действующий выключатель, не трогая монтажную коробку.
- Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
- Аккуратно сверлим отверстие для подрозетника.
- В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:
Правила безопасности:
Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум - пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.
Итог
Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.
Видео по теме
Любая бытовая электропроводка подразумевает наличие в ней таких привычных элементов, как светильник, выключатель и . Исходя из кажущейся простоты их подключения, многие люди устанавливают их самостоятельно и нередко игнорируют основные правила монтажа.
Чаще всего ошибки допускаются при установке совмещенных в одном корпусе элементов электросети. И поскольку в последнее время у многих домовладельцев все чаще появляется желание за счет такого совмещения сэкономить место и время, эту тему стоит рассмотреть детальнее.
Спаренные конструкции стали особенно популярными в последние годы с развитием новых принципов оптимальной организации технологичного пространства помещений.
Ранее, пока не было необходимости объединять вместе внутри одного корпуса разные по функционалу элементы электросети , соединение проводами розетки и выключателя производилось в отдельно расположенном , а сами указанные элементы «разносились» в места, которые им были предназначены по проекту.
Сейчас такое электрическое соединение возможно и оно демонстрирует определенные функциональные преимущества перед раздельным вариантом.
Среди его достоинств можно выделить следующие:
- Пара отличается более простой схемой подключения за счет отсутствия необходимости прокладывать отдельные провода к каждому потребителю.
- Соединенные в одном корпусе, они легче монтируются на любых поверхностях (каменных, деревянных, гипсокартонных, бетонных). При этом количество монтажных отверстий и канавок для проводки будет минимальным.
- Упрощается разметка места установки – ее параметры общие для обоих компонентов.
- В одном устройстве можно совмещать более дорогие и качественные изделия с компонентами более дешевыми (если, конечно, в этом есть практическая необходимость).
Есть у системы выключателя вместе с розеткой и свои недостатки . Но их так мало, что чаще всего удается вспомнить единственный существенный минус. Так, при выходе из строя даже одного из элементов, скорее всего, придется заменить весь блок.
Узнайте из этого видео, как с помощью схемы подключения можно подключить блок выключатель (комбинированный, двойной, встроенный, ) с розеткой в одном корпусе:
Разновидности, дизайн и средние цены
При выборе того или иного электротехнического компонента следует исходить из:
- технических параметров и возможностей электросети;
- функциональности изделия (зависит от того, сколько и каких по мощности электроприборов будет подключаться);
- его дизайна (форма, цвет и т.д.).
Все эти вопросы при покупке необходимо решать практически одновременно , хотя технические параметры и функциональность все же идут несколько впереди.
Сегодня электротехническая промышленность выпускает изделия с самыми разными комбинациями элементов. Потребитель может выбирать продукцию в зависимости от количества в сборке штепсельных розеток, выключателей и клавиш в выключателе.
Следует также помнить, что бывают розетки внутренние и наружные : первые используются при скрытой проводке, вторые – при . Наружный вариант выглядит более громоздким, но без него никак не обойтись, если невозможно или затруднительно смонтировать в комнате скрытую проводку.
Перед покупкой надо выяснить, сколько электроприборов и источников света будут подсоединяться к сети в данном помещении. Если планируется установка розетки с выключателем во влажном помещении (ванная, душевая, баня и т.д.) или на улице, то необходимо убедиться в наличии специальных защитных крышек (шторок).
Что касается ценовых показателей, то они варьируются в зависимости от типа изделия, производителя и места реализации.
Например, спаренные розетку и 1-клавишный выключатель можно купить менее чем за 200 рублей . Средняя стоимость 2-клавишного пакета с евророзеткой для питания приборов мощностью до 3,5 кВт может быть около 300 рублей . Аналогичная, но влагозащищенная модель может стоить до 450 рублей . Силовой одноклавишный вариант на три розетки, скорее всего, обойдется покупателю уже более 1000 рублей .
Установка
Если мастер решил провести самостоятельную установку, ему не обязательно иметь какой-то особый специализированный инструмент . Достаточно, чтобы у него были:
Предварительная подготовка для всех конструкционных вариантов указанных блоков сводится к следующему.
Необходимо отключить электропитание . На выбранном на стене месте делается соответствующая разметка. В нужных точках в стене коронкой высверливаются монтажные отверстия, после чего делается ниша (при скрытой проводке). На корпусе коробки выламываются перфорированные отверстия для кабелей.
Одноклавишного блока
Розетка совмещенная с 1-клавишный выключателем в одном корпусе является наиболее популярным. Подключение такой пары происходит так (схема 1):
- двужильным () соединяется с распределительной коробкой.
- Сдвоенным проводом соединяется источник освещения с распредкоробкой.
- В коробку заводят 3 провода от спарки розетка-выключатель.
- Необходимо убедиться, что от фазной клеммы в коробке провод идет к розеточной клемме, а от розетки – к одному из контактов выключателя.
- Прибор освещения, подсоединенный к распределительной коробке, одним своим проводом соединяется с «нулем», а другим подходит к свободной клемме выключателя.
- Если в блоке типа «евростандарт» предусмотрено заземление, оно должно соединяться с заземляющей клеммой в коробке.
Двухклавишного устройства
При установке такого блока появляется возможность, кроме подключения любых потребителей через розетку, управлять светом минимум в двух разных помещениях или разными источниками света в общей комнате.
Чтобы выполнить такой монтаж (схема 2), надо сделать следующее:
- Из распределительной коробки к спаренному блоку подводятся 5 проводов.
- Только к розетке подсоединяются нулевой провод и провод заземления.
- «Фаза» на сдвоенный выключатель подается через особую перемычку в коммутирующем блоке.
- 2 свободных провода подключают к 2 коммутирующим клеммам выключателя.
- В коробке-распределителе делают скрутки из проводов, подающих «фазу», и проводов, идущих к лампам в разных комнатах.
Предлагаем вашему вниманию схему соединения в распределительной коробке двухклавишного выключателя и двух розеток:
Какую бы конфигурацию ни выбрал мастер, он должен перед началом монтажа досконально изучить и проработать принципиальную схему всех подводок и соединений.
В итоге правильная установка розетки, соединенной с выключателем – это не только качественная работа электроприборов, но и безопасность дома и человека.
Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.
Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.
Нормы по установке розеток
Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот, при использовании открытой проводки.
Итак:
- Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
- Согласно п.12.30 ВСН 59 – 88 , розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
- Кроме того, согласно п.7.2 ВСН 59 – 88 , розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
- Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
- Согласно п.7.1.37 ПУЭ , розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.
Нормы по установке выключателей
Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при эти требования не должны вызвать у вас особых проблем.
Итак:
- Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
- Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
- Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
- Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
- Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.
Установка выключателей и розеток
После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.
Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально и установки выключателей и розеток.
- Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.

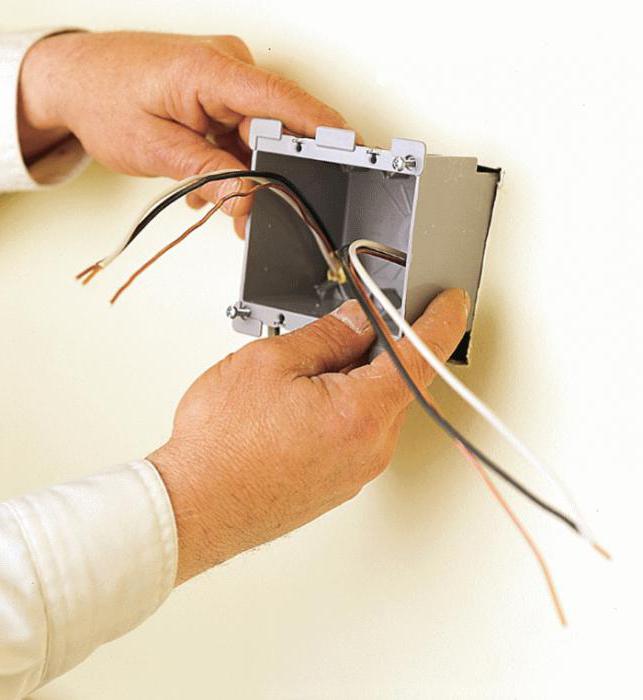

- Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.
- Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
- А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
- Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
- А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.
Схемы подключения выключателей и розеток
После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.
Подключение розетки
Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.
Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.
- Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
- Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.
Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.
- Теперь такие же действия производим в . К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.
Подключение нескольких розеток
Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.
При этом такая схема подключения должна быть учтена в расчёте сечения провода.
- Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
- После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
- То же самое проделываем с защитным проводом.
- Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.
Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.
Подключение выключателя
Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.
- Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
- От нулевого провода в распределительной коробке подключаем один из выводов светильника.
- От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
- Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.
Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.
Подключение розетки и выключателя
Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с . Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.
- Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
- Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
- А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
- Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.
Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.
Вывод
Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.
Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.
Розетки и выключатели - это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.
При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.
Нормы для монтажа
Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:
- Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
- Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
- Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
- В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
- Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.
Нормы по монтажу выключателей
- Выключатели всегда устанавливаются в разрыв фазного провода.
- В помещениях повышенной влажности и на чердаке их наличие не допускается.
- Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
- При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
- или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.
Способы монтажа проводки
После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.
- Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
- Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
- Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
- Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.
Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:
- освещение;
- розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
- кондиционер или электрообогреватель.
Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.
Монтаж розетки
Подключение розеток и выключателей своими руками производится по правилам.
При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая - для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм 2 , но здесь надо учитывать мощность подключаемого прибора.
Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль - по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.
Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.
В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.
Подключение нескольких розеток
Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать и нагрузку на каждую розетку. для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.
Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.
Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее - остальные.
Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.
Подключение выключателей
Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному - ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.
Двухклавишный выключатель
Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.
Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.
Розетка-выключатель в одном корпусе: как подключить?
Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.
Подключение делается следующим образом:
- к розетке подается питание обычным способом;
- фаза подключается на ввод выключателя;
- защитный провод также можно подключить от розетки;
- с выхода выключателя и нуля розетки подключается светильник.
Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.
Заключение
Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.
