Вода, которая накапливается после осадков, и своевременно не отведенная от строения и земельного участка, приводит к разрушению фундамента и конструкций, появлению сырости внутри здания, а в зимний период вокруг дома появляется гололедица. Если участок земли имеет высокие подземные воды, то есть риск заболачивания придомовой территории. Под сильнейший удар попадают подвальные и цокольные помещения, в которых без отведения жидкости, постоянно влажно, стены покрываются плесенью и грибком. Противостоять таким напастям можно при помощи ливневки. Ливневая канализация – это сложное инженерное сооружение для накопления и вывода стоков.
— кардинально снизить количество луж во дворе и избавиться от наледи;
— снизить риски по разрушению тротуаров, отмосток и основания здания;
— исключить вероятность появления сырости на первых и подвальных этаж;
— практически полностью исключить попадание влаги в подвал;
— исключить процесс заболачивания почвы или эрозии грунта;
— не беспокоится о сохранении эстетической привлекательности придомовой территории и самого здания.
И самое основное, ливневая система позволяет предотвратить перенасыщение грунта влагой.
Виды ливневок:
Точечная. Принцип работы канализации – организованная сеть из дождеприемников и соединительных труб. На дождеприемники обязательно устанавливаются защитные решетки и специальные пескоулавливатели, своеобразные фильтры.
Линейная. Такая канализация представляет собой сеть каналов, которая позволяет собрать и транспортировать потоки воды, под уклоном в сторону коллектора. Если необходимого уклона на ландшафте невозможно добиться, то устанавливаются наклоны для перекачки воды.
Ливневая канализация имеет и другую классификацию:
— Открытого типа, считается самой простой, как по монтажным работам, так и по проектированию. Затраты на установку такой ливневки — минимальные. Принцип работы также самый простой – открытые желоба и каналы собирают и отводят поверхностные стоки;
— Закрытого типа. Система с дождеприемниками и с закрытой или подземной системой трубопроводов;
— Смешанного типа. Ливневая система представляет собой комбинацию открытой и закрытой системы. Рационально использовать такую систему на земельных участках крупных размеров.
Ливневые системы подразделяют по виду отвода:
— Отвод в сторону. Такая система предполагает устройство фундаментной отмостки для скопления ливневых осадков;
— Отвод вниз. В этом случае, вода отводится точечно и система обязательно имеет решетку для сдерживания грязи.
Принцип любой ливневки – это сбор, направление и распределение поступающей воды в систему. Даже самая элементарная ливневая система имеет много элементов:
— трубы, которые могут находиться на поверхности грунта, могут закапываться в землю, покрываться бетоном или асфальтным покрытием, тротуарной плиткой;
— водосборные лотки и каналы, дождеприемники, от рационального их распределения по периметру земельного участка, может зависеть эффективность всей системы;
— смотровые колодцы, предназначенные для контроля работоспособности всей системы;
— распределяющие и фильтрующие элементы, то есть пескоулавливатели.
Каждый элемент важен для ливневой канализации и выход из строя даже самой маленькой детали может полностью свести к нулю пропускную способность всей системы.
Емкость для воды
Емкость для воды предназначена, прежде всего, для сбора жидкости и дальнейшей транспортировки, в место отведения. На сегодняшний день емкости изготовляются из полимерного бетона, обычного бетона и полимерных материалов.
Емкости из обычного бетона имеют высокую степень надежности, дешевые, но имеют большой вес. Процесс производства емкостей основан на вибропрессования, что и обуславливает их долговечность.
Полимербетонные емкости прослужат еще дольше, чем конструкции из обычного бетона. Однако стоимость таких емкостей высока.
Полимерные емкости – самые популярные. Они легко и быстро монтируются, имеют невысокую стоимость. Емкости из полимеров очень легкие и за счет ровной поверхности практически никогда не засоряются.
Люки
Всю люки для ливневой канализации классифицируют по типу материала, из которого они производятся:
- Чугунные. Такие люки отличаются большим сроком эксплуатации, не меньше 80 лет. Чугунный люк может выдержать нагрузку в 90 тонн и хорошо переносит резкие перепады температуры.
У чугуна есть два основных минуса:
— высокая стоимость изделий из него;
— большой вес.
Чугунные люки выпускаются для магистральных нужд, для установки на автомагистралях. Тяжелые люки для дорог с интенсивным движением. Средней тяжести монтируются в жилых зонах и легкие, предназначены для газонов и пешеходных зон. В частном секторе, чугунные люки устанавливают исключительно на проезжей части, в остальных местах не целесообразно тратить средства на чугунные изделия.
- Пластиковые. Люки из пластика имеют, пожалуй, один минус – они неспособны выдержать большие нагрузки. В остальном, у пластика одни преимущества:
— возможность эксплуатации на протяжении 50 лет;
— небольшой вес;
— высокая сопротивляемость к агрессивной среде;
— устойчивость к перепадам температуры;
— широкая цветовая гамма, что позволяет установить люк на любом ландшафте;
— огромный ассортимент разнообразных форм;
— возможности самостоятельно установить пластиковый люк.
- Композитные и полимерно-композитные. В этом случае, композитный люк может быть изготовлен из стекловолокна, порошкообразного наполнителя или полиэфирной смолы.
Полимерно-композитные люки – это пластик и песок, с добавлением других материалов и изделие изготовляется путем прессования, с использованием высоких температур.
Основной минус таких люков – минимальная степень противостояния нагрузкам. Прослужить такая конструкция сможет не более 20 лет. Зато прекрасно переносят температуры от -60 до +60, не бояться воздействия вредных веществ, нефтепродуктов. Не подвержены образованию коррозии.
Стоимость композитных и композитно-полимерных люков невысокая, но устанавливать их лучше в местах, где не предполагается высокая нагрузка, на газонах или в парковых зонах.
- Еще одна классификация люков – по форме. Большинство производителей изготовляют квадратные, круглые и прямоугольные люки.
Чаще всего можно встретить люки круглой формы, в этом случае на изготовление конструкции расходуется минимальное количество материала, поэтому и стоимость их невысока. Круглые люки лучше всего распределяют нагрузку по всей площади и практически не подвержены деформации.
Преимущество пластиковых и композитных люков в том, что их можно не только самостоятельно установить, но и декорировать. В качестве декор элементов можно использовать камни, которые при необходимости можно снять и произвести чистку ливневой канализации.
Этот элемент ливневой канализации применяется в случае монтажа системы на асфальтированных площадках, крышах.
Дождеприемник – это воронка прямоугольной формы с отводами, к которым монтируется вся система канализации. Этот элемент системы изготовляется из:
— пластика;
— чугуна;
— полимербетона;
— полипропилена.
Пластиковые дождеприемники очень популярны в частном строительстве. Чугунные приемники устанавливаются обычно в местах с большой проходимостью, так как способны выдержать большие нагрузки.
Пластиковые дождеприемники обладают небольшим весом и простотой монтажа. Могут эксплуатироваться как при высоких, так и при низких температурах. Хорошо переносят механическое и химическое воздействие. Такие дождеприемники можно устанавливать даже ниже уровня промерзания.
Как правило, дождеприемники выпускаются в форме куба, 30Х40 см. Все грани имеют адаптивные патрубки, чтобы можно было смонтировать трубы любого диаметра.
Вторым по популярности является чугунный дождеприемник, хотя и имеет большой вес.
В продаже можно встретить приемники из нержавеющей стали, которые дополнительно покрываются антикоррозийным слоем.
Несмотря на это, самые большие сроки эксплуатации у пластиковых и бетонных дождеприемников, тем более что мало кто захочет украсть такую конструкции.
Вне зависимости от материала, из которого изготовлен дождеприемник, его необходимо оснастить фильтрами-корзинами, которые позволят предотвратить попадание посторонних частиц в систему.
Чтобы дождеприемник не имел неприятного запаха, его можно оснастить специальным сифоном, а сама конструкция воронки должна позволять свободно ее очистить от сора.
Решетки
Основное предназначение решетки в системе ливневой канализации – защита от крупного сора. Важно, где будет использоваться решетка, на приусадебном участке или в пешеходной зоне, на автомобильной трассе, то есть по типу нагрузки. К примеру, маркировка на решетке — DN 100, означает, что она подойдет для желоба с шириной канала в 10 см. Решетки такого типа находятся в диапазоне от А15, то есть для тротуаров, скверов и пешеходных зон.
Решетки для ливневок могут изготовляться из:
— чугуна, который не подвержен коррозии и прослужит максимально большой срок, обычно используется на промышленных объектах, в аэропортах, на территориях морских и речных вокзалов, на терминалах;
— серый чугун для решеток используется для устройства в гаражах, на автомобильных стоянках и на пешеходных зонах, то есть в местах, где средний уровень интенсивности движения;
— из нержавеющей стали, люки используются фармацевтической и химической промышленности, в бассейнах и банях.
Заключение
Необходимо осознавать, что при неправильном расположении дождеприемника, вода все равно будет накапливаться и канализация не будет эффективной. Чтобы полностью вся вода стекал в водоприемник, необходимо найти самые низинные точки на участке, чтобы вода имела возможность самостоятельно стекать. Труба канализации должна четко располагаться над дождеприемником, то есть вода должна четко попадать «в цель». При проведении земельных работ необходимо придерживаться уклона.
Проведение работ должно проводиться в четком соответствии с нормами СНиП. Для ливневых канализаций существуют определенные требования – на расстоянии 5 метров от системы нельзя ничего строить, парковаться, сваливать мусор или высаживать растения. То есть у ливневок есть охранная зона.
Опять Крым и Россию в июле 2018 года заливают ливни, летом это вроде бы и не проблема, однако в сочетании с жарой и бактериальным загрязнением воды, последствия для здоровья ужасные. Анапа, Сочи, Симферополь, Москва заливаются не просто мутной водичкой, а возбудителями множества болезней.
Из старых новостей: В конце июня 2016 года в ряде городов России произошли катастрофические наводнения. Причиной их были необычные ливни. Но это всего лишь дождь! Проблема не в нем, а в запущенности систем ливневой канализации. Ничего сверхсложного в устройстве отвода паводковых и дождевых вод с улиц и дорог нет, однако такая работа должна быть выполнена тщательно, в соответствии с нормативными документами .
Дренажные системы требуют постоянной очистки и ухода. Иначе происходит разрушение зданий и сооружений и возрастает вероятность катастрофических последствий для людей, автомобилей, малых архитектурных форм, элементов благоустройства. В целом, неполадки ливневой канализации и дренажных систем резко ухудшают состояние городской среды, сельскохозяйственных и технических объектов. Особенно тщательно необходимо следить за системами ливневой канализации в жаркое время года на курортах. Илы, которые накапливаются в запущенных подземных сточных канавах, чрезвычайно опасны. В городе Измаил Одесской области в июне 2016 года после дождей началась массовая эпидемия пищевых отравлений.
Водосточно-дренажные системы, проектирование ливневой канализации
В городских условиях водоотвод с дворовой территории обеспечивается, прежде всего, соответствующим решением её вертикальной планировки. Как правило, водоотвод организовывают в сторону пониженных мест, а именно в сторону городских дорог и проездов. Для сбора и отвода воды с покрытий дорог, из их оснований, а также с прилегающей территории, имеющей уклоны в сторону покрытий, устраиваются водосточно-дренажные системы городских территорий .
Принципиальная схема водосточно-дренажной системы участка городской территории с включением наиболее полного состава ее элементов представлена на рисунке.
Рисунок 1 Схема водосточно-дренажной системы городской территории:
1 — открытый лоток по кромке покрытия; 2 — грунтовый лоток; 3 — дождеприемный колодец; 4 — тальвежный колодец; 5 — закромочная дрена; 6 — коллектор; 7 — смотровой колодец; 8 — перепуски.
Кромки проезжей части городских дорог (лотка) создаются с уклоном для стока воды в продольном направлении к дождеприемным колодцам . Дождеприемные колодцы возводятся из сборного монолитного железобетона или, что, в настоящее время, получает наибольшую популярность, из пластика . Для сбора воды, накопившейся в дренирующих основаниях дорожных покрытий и стекающей вдоль кромок покрытий на расстоянии 0,5-1,5 м от них прокладываются закромочные дрены . Дрены выполняются из поливинилхлоридных труб диаметром 110 мм с поперечными пропилами снизу через 0,25-0,30 м. Прорези и стыки труб обвертываются геосинтетическим материалом и засыпаются фильтрующим грунтом (щебнем или крупным песком).
Из дождеприемных колодцев, а также из закромочных дрен покрытий вода по перепускам попадает через смотровые колодцы в коллектор и отводится за пределы городской территории на очистные сооружения. Диаметр и уклоны труб устанавливаются на основе гидравлического расчета. Минимальный диаметр коллекторов принимается 200 мм. Глубина заложения коллекторов определяется расчетом труб на прочность под нагрузкой от колес самолета и, как правило, должна быть не менее глубины промерзания грунтов . Но трассе коллекторов устанавливаютсясмотровые колодцы , предназначенные для осмотров и чистки труб, а также для подключения к коллектору перепусков или других водоотводных линий. Смотровые колодцы устраиваются на коллекторе в местах подключения перепусков или других водоотводных линий, на углах поворота и в местах изменения уклона труб коллектора.
При возведении автомобильных дорог в сложных грунтово- гидрогеологических условиях (глинистые не дренирующие грунты, высокий уровень грунтовых вод), зачастую, на первый план встает проблема отвода воды из под корыта дорожной одежды.
Корытом называют углубление в земляном полотне для устройства дорожной одежды. В весенний период грунт в корыте может быть переувлажнен и его необходимо осушить. Для этого в конструкции дорожной одежды предусматривается дренирующий слой, вода из которого, по дренажным воронкам отводится на укрепленные откосы земляного полотна. Или, как правило, на городских дорогах в выемках, вода из дренирующего слоя поступает в трубчатые дрены (труба с прорезями, обернутая геотекстилем, как мера против заиливания), а по ним в дождеприемные колодцы.
При пересечении дорогой периодически действующих или небольших постоянных водотоков, для пропуска под ней воды устраивается сооружение — водопропускная труба . Водопропускные трубы получили широкое распространение: в среднем на 1…2 км приходится одна труба, а общее количество их на автомобильных дорогах составляет 85% от числа водопропускных сооружений.
1 — звенья трубы; 2 — фундаменты; 3 — гидроизоляция; 4 — входной оголовок;
5 — выходной оголовок; 6 — укрепления русла
Область применения труб ограничена величиной расхода воды 10…20 м 3 /с, возможностью образования наледей в зимнее время или больших наносов в период паводков, наличием карчехода или ледохода на водотоке.
Проектирование ливневой канализации производится в соотвествие с действующими нормами согласно СНиП 2.04.03 — 85 «Канализация. Наружные сети и сооружения». В соответствие с требованиями ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети» в состав рабочей документации ливневой канализации входит:
— Общие данные по рабочим чертежам;
— План сети;
— Продольный профиль сети;
— Спецификация элементов сети;
— Ведомость объемов работ.
«ПИК «ТЕХПРОЕКТ» предлагает услуги по проектированию ливневой канализации и дренажа. В своих инженерных решениях мы используем современные материалы и технологии, применяемые в строительстве. Вы можете рассчитывать на комплексность и вариантность проработки. С некоторыми проектными решениями вы можете ознакомиться на нашем сайте.
Если вас заинтересовали наши услуги по проектированию ливневой канализации и других водосточно-дренажных систем, то произвести заказ услуг и примерный расчет их стоимости вы можете — источник .
Ливневая (дождевая) канализация – это система, основной задачей которой является быстрый и организованный отвод атмосферных осадков, выпадающих на территории приусадебных участков, промышленных объектов или целого города. Кроме того, иногда в такую канализацию сбрасывают не только талые или дождевые, но и «условно чистые» воды, остающиеся после определенных технологических процессов на различных предприятиях.
Но чем же так вреден переизбыток влаги? Согласно статистическим данных, на крышу среднего частного дома в наших широтах выпадает около 100 кубометров воды ежегодно. Соответственно, на приусадебный участок влаги попадает в несколько раз больше. Однако сами по себе лужи не так страшны: дело в том, что излишне увлажненная почва способна серьезно повредить постройку, спровоцирововав проседание фундамента дома.
К тому же слишком большое количество воды плохо влияет на рост и развитие растений, так как при низкой температуре переувлажненная почва промерзает значительно глубже, захватывая корни деревьев, цветов и кустарников. А скопление талых вод весной может стать причиной заболачивания участка. В условиях города излишняя влага разрушает тротуары, отмостки и дороги, проникает в подвальные помещения многоквартирных домов, способствует размножению плесени и грибов на стенах высоток. Ливневая канализация способна эффективно предупредить негативное воздействие переизбытка атмосферных осадков, поэтому ее сооружение – реальная необходимость.
В первую очередь, в дождевой канализации нуждаются:
- коттеджные поселки;
- места скопления автотранспорта (АЗС, транспортные базы, гаражи, стоянки);
- гипермаркеты;
- складские комплексы;
- заводы и фабрики.
Кроме того, в обязательном порядке ливневой канализацией должны оснащаться места, где сточные воды (из атмосферных осадков) могут быть загрязнены продуктами нефтехимии и иными веществами при смывании их с дорог, площадок и различных устройств. Использование дождевой канализации на таких объектах позволяет защитить водоемы и почву от производных технических масел и бензина.
Как устроена ливневая канализация?
Очистные ливневые системы в большинстве случаев представляют собой несколько емкостей из стеклопластика, установленных одна за другой. Процесс очистки сточных вод начинается с распределительного колодца, из которого атмосферные осадки попадают в пескоотделитель. В пескоотделителе осаждаются крупные взвешенные частицы песка, а жидкость перетекает в маслобензоуловитель, где удаляется бензиновая пленка и масла. После этого сточные воды, уже освобожденные от большей части загрязнений, попадают в сорбционный фильтр, созданный для улавливания продуктов нефтехимии, эмульгированных в воде. Окончательно очищенная жидкость собирается в контрольном колодце, откуда и вытекает в овраг, водоем или приемный колодец. Таким образом, основными компонентами ливневой канализации являются пять основных составляющих:
- Распределительный колодец.
- Пескоотделитель.
- Маслобензоуловитель.
- Фильтр-адсорбер.
- Контрольный колодец.
В некоторых случаях рекомендуется дополнительная установка УФ-колодца и аккумулирующего резервуара. Но в любом случае система ливневой канализации, заглубленная в землю, абсолютно незаметна и может быть установлена в любом месте, поскольку не вызывает деформаций дорожного полотна.
В идеале все компоненты ливневой канализационной системы конструкционно объединяются в одну линию, что гарантирует максимально возможную компактность сооружения. Если каналы системы прокладываются в грунте, то для их создания используются трубы. Поверхностные же канавы оснащаются лотками и желобами из бетона, асбеста или пластика. Главной особенностью ливневой канализации является укладка желобов, лотков и труб с уклоном в сторону водосборных устройств и мест разгрузки с целью организации естественного движения талых и дождевых вод.
Вода, получаемая на выходе из дождевой канализации, содержит не более 30мг/л взвешенных веществ и менее 0,05 мг/л нефтепродуктов, поэтому ее можно использовать и для орошения земель, и для полива сельскохозяйственных культур, и для сброса в рыбоводческие водоемы.
Проектирование системы ливневой канализации
Обустройство ливневой канализации, как, впрочем, и строительство любого объекта, начинается с составления проекта. Однако схема дождевой канализационной системы создается в зависимости от условий, в которых она должна будет функционировать. В настоящее время существуют следующие варианты устройства ливневок:
- Закрытые системы. Это достаточно сложный вариант ливневой канализации, требующий тщательных расчетов и скрупулезной планировки, поэтому в данном случае проектирование поручается исключительно профессионалам.
- Открытые системы. Считаются наименее затратным по финансам и наиболее простым вариантом. При составлении схемы предусматривается обустройство открытых желобов, куда и будут собираться сточные воды.
- Смешанные системы. Промежуточный вариант между открытыми и закрытыми системами. Очень популярен в ситуации, когда необходимо существенно сократить расходы на сооружение масштабного объекта.
Также при проектировании и составлении схемы необходимо дать о твет на следующие вопросы:
- Какое среднее количество атмосферных осадков выпадает в местности, где планируется обустройство ливневой канализации? Ответ на данный вопрос поможет определить производительность будущей системы.
- Какова общая площадь водосборных поверхностей, имеющихся на участке (забетонированных и асфальтированных участков, крыш зданий и т.п.)? Благодаря данному параметру можно определить количество дождеприемников, которые необходимо установить.
- Каковы особенности рельефа? Так как лотки и трубы всегда прокладываются под определенным наклоном, нужно учитывать перепады высот на участке установки ливневой канализации.
- Какой вид ливневой канализации можно обустроить в данном случае? Внутренняя ливневая канализация, собираемая из труб, прокладываемых под землей, не только наиболее дорогой, но и очень трудоемкий вариант. Именно поэтому преимущество должно отдаваться наружной (открытой) дождевой канализации, собираемой из открытых лотков. При этом лотки имеет смысл размещать вдоль дорожек, возле самого здания и в тех местах, куда стекает вода.
Кроме того, составляя схему ливневой канализации необходимо минимизировать количество дополнительных разводок и полностью исключить (по возможности) резкие повороты трубопровода.
Схемы обустройства ливневой канализации
Схемы, которые используются при прокладке ливневой канализации, также могут быть разными. Их всего две – линейная и точечная. Точечная схема представляет собой сеть специальных элементов, а точнее дождеприемников, размещаемых для сбора воды, стекающей с крыши по системе желобов. Все дождеприемники соединяются с общей магистралью, отводящей с участка воду.
Линейная же схема состоит, как правило, из сети каналов, основной функцией которых является сбор воды и ее транспортировка. От точечной схемы линейная отличается тем, что предназначена для отведения воды, попадающей на участок как с крыши, так и с асфальтированных и бетонированных площадок и дорожек. Кроме того, она всегда включает в себя набор различных фильтров, которые защищают каналы от разного рода загрязнений.
Выбираем трубы и другие составляющие для ливневой канализации
Поскольку дождевая канализация используется для отведения и сбора атмосферных осадков, то основными компонентами системы являются трубы, дождеприемники, лотки, колодцы, решетки и т.п. Выбор и монтаж этих элементов имеет определенные особенности, важные при обустройстве ливневой канализации.
Приемные элементы.
К приемным составляющим системы относятся:
Дождеприемники. Данные элементы нужны для сбора дождевых и талых вод с асфальтированных площадок, крыш и т.п. Воронка ливневой канализации (дождеприемник) представляет собой прямоугольную емкость с отводом для присоединения к общей системе ливневой канализации. Выпускают дождеприемники из полиэтилена, полипропилена или полимербетона (создается по принципу бетонного раствора, но с синтетическими связующими элементами). Они обязательно должны быть оснащены фильтрами-корзинами, предохраняющими систему от попадания в нее различных сорных частиц. Удобство такого устройства заключается в том, что фильтр-корзину можно при необходимости извлечь и очистить от мусора. А для предотвращения возникновения неприятных запахов лучше всего приобретать дождеприемники, оснащенные специальными сифонами.
Придверные поддоны. Представляют собой широкие лотки, являющиеся аналогами дождеприемников. Единственное различие состоит в том, что размещаются такие лотки перед входом в здание, а не под водосточными трубами. Сверху лотки закрываются решеткой, а снизу имеют отводную трубу, которая соединена с общей системой ливневой канализации. Установка придверных поддонов способна решить сразу две задачи: собрать и отвести воду с территории возле входа на объект и очистить обувь посетителей и жильцов от грязи, чему способствует особая геометрия решетки и специфическое расположение отверстий на ней. К тому же решетка эффективно защищает лоток от повреждений и вполне может быть использована в качестве декоративной составляющей.
Элементы, по которым транспортируется вода. К транспортирующим компонентам системы относятся лотки, желоба и трубы, – именно они необходимы для перенаправления дождевых и талых вод из приемников в коллектор.
Желоба и трубы
Правильный подбор материалов возможен лишь в том случае, когда совершенно точно можно представить себе какие именно функции выполняет тот или иной элемент системы. Особенность использования труб и желобов в ливневой канализации состоит в том, что они не испытывают особых нагрузок: давление отсутствует, а температура переносимой жидкости равна температуре окружающей среды. Поэтому материалы для ливневки не должны соответствовать каким-либо особым требованиям. В настоящее время при сооружении дождевой канализации чаще всего используются полимерные трубы, так как работать с ними значительно легче, чем с трубами из металла, а надежность и долговечность таких труб существенно превосходит аналогичные характеристики стальных труб. Наиболее удачным вариантом считаются две разновидности труб:
Из ПВХ. Их очень легко монтировать, что особенно важно, если система собирается неспециалистом. Кроме того, для их сборки не требуется особое оборудование, а штатные уплотнители обеспечивают достаточную герметизацию на стыках.
Из многослойного гофрированного полимера. Данный вид труб используют, как правило, для внутренних (закрытых) систем, так как они способны выдержать немалые грунтовые нагрузки. Производятся такие трубы из полипропилена или полиэтилена низкого и высокого давления и обладают меньшим весом, нежели аналогичные изделий из ПВХ. Соответственно, их легче монтировать и разгружать. К тому же гофрированные трубы достаточно гибкие, и повороты трубопровода с их помощью можно выполнять без использования поворотных фитингов.
Лотки
Необходимы для сбора и транспортировки атмосферных осадков. Обычно производятся из полимерного бетона, полимерных материалов или обычного бетона. Бетонные лотки очень дешевы и просты в изготовлении. Создают их методом вибропрессования, что обуславливает их долговечность и надежность. Недостатком бетонных лотков считается их большой вес. Лотки из полимербетона служат дольше, нежели изделия из обычного бетона, но и цена их значительно выше.
Лотки из полимерных материалов на сегодняшний день используются при обустройстве ливневой канализации чаще всего. Их основными преимуществами являются:
- легкость;
- простой монтаж;
- удобство транспортировки;
- низкий риск засорения системы и беспрепятственное прохождение воды за счет гладкой внутренней поверхности.
Колодцы
Для того, чтобы работа ливневой канализации была стабильной, необходимы такие составляющие как колодцы. Они бывают пластиковыми и железобетонными. Полимерные колодцы используются в настоящее время значительно чаще, так как монтировать их проще, а эксплуатационные характеристики таких колодцев не уступают железобетонным аналогам. Дополнительными преимуществами полимерных колодцев является:
- абсолютная герметичность;
- разнообразие моделей, позволяющее выбрать именно тот вариант, который идеально подойдет к прокладываемой системе;
- надежность. Изделия создаются из особого износостойкого пластика и не подвержены коррозии, что значительно продлевает срок их эксплуатации;
- устойчивость к всплытию. Вес пластиковых колодцев невелик, но, тем не менее, за счет особой формы и ребристой поверхности они полностью застрахованы от всплытия, которое могло бы произойти под воздействием почвенных вод. Такая особенность пластиковых колодцев позволяет избежать бетонирования котлованов, что облегчает и удешевляет процесс сборки системы.
Элементы, защищающие ливневую канализацию
1. Пескоотделители (песколовушки, пескоуловители). Без данного элемента ливневая канализация функционировать не будет, поэтому песколовушки являются обязательными для всех типов систем. Главная их задача – удаление мелких частиц песка и грунта из воды, предотвращение засорения труб и обеспечение нормальной работы дождевой канализации. Работают пескоотделители по следующему принципу: поток воды, идущий по трубам, попадает в песколовушку и резко теряет скорость за счет того, что объем устройства значительно больше, нежели диаметр трубы. Затем твердые частицы – под воздействием гравитации – оседают на дно пескоуловителя, а очищенная вода через выходной патрубок двигается дальше.
Стандартные пескоотделители должны быть оснащены специальной корзиной, позволяющей быстро и легко очищать от накопившихся отложений емкость устройства. Сама же емкость, как правило, располагается вертикально, хотя в крупных ливневых канализациях иногда используются многокамерные ловушки, по сути являющиеся горизонтально смонтированными цилиндрическими емкостями большого объема. Достаточно часто пескоуловитель является первым уровнем комбинированной очистной системы. Поэтому стандартное место монтажа данного элемента находится возле перехода приемных лотков в общую систему канализации, непосредственно перед другими элементами очистки и фильтрации. Иногда в качестве пескоотделителей могут быть использованы смотровые поворотные или линейные колодцы.
2. Нефтеуловители и маслобензоотделители. В обязательном порядке должны устанавливаться на промышленных предприятиях, транспортных магистралях, на автостоянках, станциях техобслуживания и в гаражах. Особенно нужны маслобензоотделители там, где ливневая канализация совмещается с системой очистки и отвода использованной (и насыщенной нефтепродуктами) воды, к примеру, на автомойках.
Основная сложность очищения воды от остатков топлива и масел состоит в том, что продукты эти находятся в мелкодисперсном состоянии, обычной фильтрации не поддаются и способны моментально забить тонкие сеточки фильтров. Поэтому для их отделения применяют особые технологические приемы. Например, существуют нефтеотделители, оснащенные полимерными губчатыми фильтрами, в которых взвешенные капли масел или топлива объединяются, становятся крупнее и легче подчиняются законам гравитации – тяжелые фракции оседают на дно, а легкие – всплывают на поверхность.
Усовершенствованные нефтеуловители работают по принципу коалесцентных модулей. Они состоят из гофрированных тонкостенных ПВХ-пластин, склеенных в кассеты. Поливинилхлорид не смачивается водой (то есть гидрофобен), а вот нефтепродукты, находящиеся во взвешенном состоянии, напротив, превосходно к ПВХ прилипают. Получается, что вода через кассеты идет свободно, попутно избавляясь от капель бензина и масел.
Постоянный поток воды, в свою очередь, создает микровибрацию, которая способствует самоочищению модулей. Кроме того, корпуса нефтеуловителей оснащены технологическими люками для промывки оборудования и откачки отделенных углеводородов. А в некоторые устройства вмонтированы электронные датчики, контролирующие уровень собранных отходов. Такие установки превосходно очищают воду в соответствии с существующими санитарными нормами.
3. Устройства, отвечающие за фильтрацию ливневых стоков. Системы ливневых канализаций не могут обойтись без фильтров различного технологического исполнения и принципа действия. Такие устройства способны производить очистку ливневых стоков не только от взвешенных механических включений, но и осуществлять глубокую доочистку воды в полном соответствии с существующими санитарными нормами. Фильтры могут быть:
- механическими. Они очень просты, но именно благодаря им вода очищается от взвешенных частиц, что положительно влияет на длительность эксплуатации и производительность ливневой канализации. Первичная фильтрация осуществляется ливневыми решетками, установленными на желобах (если схема канализации – линейная) или на дождеприемниках (если схема точечная). Решетки задерживают ветки, листву и крупный бытовой мусор. Вторичная фильтрация производится входящими в комплект водоотводов или дождеприемников корзинами, которые очищают воду от более мелкого сора. В результате предупреждается быстрое засорение коллекторов, труб и устройств дальнейшей очистки воды. Одной из разновидностей механических фильтров являются флотационные установки. Вода, попадающая в них, смешивается под давлением с водно-воздушной эмульсией, и очень мелкие пузырьки воздуха выносят на поверхность все твердые взвешенные частицы;
- сорбционными. Поскольку дождевые и талые воды могут быть насыщены вредными для здоровья человека и окружающей среды химическими веществами, требуется их дополнительная очистка. Проводится она при помощи сорбционных фильтров, в которых вода пропускается через сорбент (особую фильтрующую засыпку), очищаясь таким образом от ионов тяжелых металлов, радионуклидов, жиров, сложных органических соединений, мельчайших взвесей, кислот, хлора и т.п.
Чаще всего в роли сорбента выступают природные минералы цеолит или шунгит, активированный уголь или специальные составы (к примеру, гидрофобный сорбент «НЕС»). Собираются фильтрующие установки, как правило, в стеклопластиковых цилиндрических корпусах (иногда – в металлических), оснащенных входными и выходными патрубками, а также технологическими колодцами. В мощных ливневых канализациях стандартное место монтажа систем химической доочистки — за пескоуловителями и маслобензоотделителями, перед контрольными колодцами, предназначенными для взятия проб.
Специфика монтажа ливневой канализации
В целом, основные принципы проведения монтажных работ по обустройству ливневых канализаций практически ничем не отличаются от принципов укладки стандартных наружных канализационных трубопроводов. Но если здание не оборудовано водостоками, то начинать нужно именно с их установки.
Сооружаем кровельную составляющую
- Делаем в перекрытиях здания отверстия под дождеприемники.
- Устанавливаем дождеприемники и крепим их с помощью битумной мастики.
- Герметизируем места примыкания дождеприемников.
- Устанавливаем стояки и сточные трубы.
- Крепим все элементы к конструкциям дома при помощи хомутов.
- Устанавливаем лотки (если создается линейная система) или же отводные трубы (если схема – точечная).
Обустраиваем подземную часть

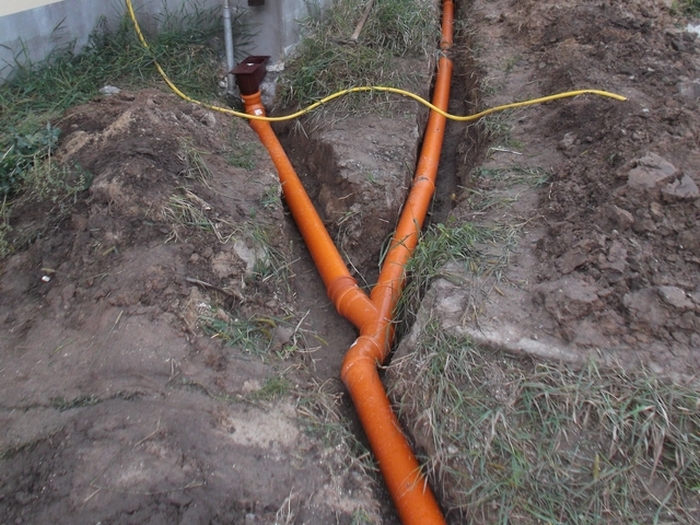

Сначала необходимо, пользуясь составленным заранее планом, вырыть траншею, принимая во внимание уклоны местности и принятую в данном регионе глубину заложения каналов. Если трубопровод предполагается утеплять дополнительной оболочкой из щебня и геотекстиля или же подушкой из песка, то это тоже необходимо учитывать. Далее выполняем следующие работы:
- перед монтажом хорошенько трамбуем дно траншеи. Удаляем крупные камни, встретившиеся при рытье, а ямки, в которых они находились, засыпаем грунтом;
- засыпаем на дно песчаную подушку, стандартная толщина которой составляет 20 см.;
- формируем котлован, предназначенный для монтажа коллекторного резервуара. Для коллектора лучше всего подойдет готовая пластиковая емкость, но коллекторный колодец можно сделать при желании и своими руками, залив в устроенную ранее опалубку цементный раствор;
- укладываем трубы в оснащенные подушками из песка и утрамбованные канавы. Соединяем их при помощи фитингов в единую систему. При этом необходимо учитывать, что в прямые ветки канализации, протяженность которых составляет более 10 м, рекомендуется включать смотровые колодцы;
- устанавливаем пескоуловители в местах стыковки трубопровода и коллекторов, принимающих атмосферную воду;
- соединяем все приспособления и устройства в единую сеть, герметизируя места состыковок;
- перед тем, как траншея будет засыпана, проводим проверку системы путем заливания воды в приемники. Если слабых мест обнаружено не было, засыпаем траншею, а лотки, желоба и поддоны оснащаем решетками.
Кроме того, обустраивая ливневую канализацию, необходимо помнить, что коллекторный колодец города не разрешается разгружать в общую канализацию, так как в стоках наличествуют нефтепродукты и химия. Однако владелец частного дома имеет право подключать ливневку к своей собственной канализации, если опасные составляющие, которые требуют доочистки, в сточных водах отсутствуют.
Устройство ливневой канализации (ливневка) – система, служащая для защиты фундамента домов и территорий, которые их окружают от дождевых и талых вод. Главная задача механизма – сбор дождевых и талых вод в линии каналов. Одним из основных элементов есть дождеприемники, которые собирают воду из водосточных труб. В целом система способна остановить подтапливание фундаментов, что может привести к разрушению. Ливневка – это обязательное оборудование в инженерии загородного дома или сада. Установка качественного водостока поможет вам в сохранении газона, цветника, а самое главное убережет дом от разрушений.
Для этого мы должны ответить на вопрос, а куда же девается осадковая жидкость? Часть воды впитывается землей, но ведь в связи с развитием цивилизации большая часть земельных участков превратилась в асфальт. Теперь ей деваться некуда. Из-за этого, дожди способны разрушить наши дворы и способствовать появлению сырости в домах. На сегодняшний день с этой проблемой борется устройство ливневых канализаций. В большинстве случаев работают по механизму самотека.
При выборе технологий обратите внимание на такие показатели:
- Рельеф земли;
- Характер застройки
- Количество осадков на данной территории.
Преимущества ливневого водоотвода
50-100 куб.м – именно столько ежегодно стекает воды от под загородного дома. Ливневая система собирает всю воду и равномерно делит ее по участкам. Если осадочная вода останется без контроля, то нанесет большой вред владельцу участка. Последствием этого может стать разрушение фундамента и гниение растительности на участке.
Ливнёвка имеет такие преимущества:
- Монтажные работы легкие и недорогие;
- Намного легче сделать уклоны для такой системы;
- 90 % расположены на поверхности, что помогает избежать засорения трубы, и облегчает доступ к ремонтным работам;
- Земельный слой почти не нарушается;
- Лотки выполняют две функции: собирают и отводят воду.
Из чего состоит система ливневой канализации?
Конструкция водоотвода состоит из таких компонентов:
- Желоба;
- Дождеприемников;
- Труб;
- Вспомогательных деталей.
Теперь более подробно разберемся с функциями и особенности каждого.
Желоба выполняют сбор водных ресурсов в местах с огромными механическими нагрузками, например: автостоянки и гаражи. Они применяются из разных материалов: пластик, бетон и полимербетон. В комплектацию могут входить специальные насадки из металла и декорированная сетка, которые защищают их от засорения крупным мусором.
Дождеприемники работают с точечным сбором воды с поверхности и крыш домов, в случае если установлено соединение водосточными трубами. Они изготовлены из пластика и могут выдержать переезд автомобиля. В комплектацию могут также входить: мусорная корзина, специальная перегородка и решетка из чугуна или оцинковкой.
Трубы , которые составляют водостоки, предназначены для транспортировки вод в коллектор, используются для наружных работ. Материал – полипропилен. Когда проектируют системы, как правило, используют два варианта проложения труб:
- Неглубокой посадки . Функционируют в основном летом. В этом случае используют чаще всего толстостенные трубы коричневого цвета.
- Глубокой . Функционируют круглогодично. В данной системе заложения предпочтение отдают двухслойным гофрированным трубам.
Важно! При выборе диаметра трубы необходимо посчитать предполагаемое количество осадков. Также для контроля над ливневыми стоками нужно организовывать ревизии и установить смотровые колодцы, чтобы очищать трубки провода.
В конструкцию водоотводов могут входить колодцы приема дождя, водоотводные лотки, пескоуловители и подземные водостоки.
К сведению покупателей! Схема ливневого водоотвода планируется при ландшафтном проектировании и пропорционально зависит от строения участка по вертикали.
Зачем нужна установка смотровых колодцев?
Данные сооружения ставят на поворотных местах водоотводов, а также на слишком длинных трубах через каждые 25 м. Смотровые колодцы позволяют нам совершать ревизию и следить за чистотой водоотвода. Ранее их мастерили руками из железобетонных колец или выкладывали кирпичом. На сегодняшний день – это пластик.
К их плюсам стоит отнести то, что они:
- Герметичны;
- Не подвержены воздействию коррозии;
- Надежны и прочны;
- Имеют маленький вес;
- Легко монтируются.
Классификация ливневой канализации
Перед тем как покупать, нам необходимо ознакомиться с классификацией водостоков. Их разделяют по таким критериям: способ водоотвода и тип водоотвода.
Важно знать, что дренажная и ливневая система устанавливаются параллельно. Объединяться они не должны. При чем, ливневая в их параллели прокладывается выше.
Виды систем по способу отвода вод:
- Закрытые . Это самый сложный механизм. Для его работы необходимо провести подробный гидравлический расчёт для подходящего диаметра труб. Вода собирается в специальных дождеприемниках или лотках и затем перемещается в систему труб. Далее она следует в самотеки, из которых попадает в коллектор, откуда переводится за пределы участка. Например, в водоемы.
Совет! Монтаж систем закрытого типа с большими трубами производится на городских улицах или предприятиях. Но в некоторых случаях он идеально подойдет для участка, если это большая территория.
- Открытые . Это самый простой вариант. В данном случае осадки собираются в лотки, установленные в канавах, которые следуют под наклоном к коллектору. Лотки закрыты решетками.
- Смешанные водоотводы . Эта система предусматривает установку компонента обоих видов, что в разы снижает затраты. При таком выборе следует устанавливать трубы диаметром 10-15 см.
Виды по типу водоотводов:
- Точечный сбор воды. Принцип работы – установка дождеприемников, которые соединяются трубами в одну сеть. Устанавливать нужно в проблемных местах.
- Линейный . Этот монтаж используют для сбора осадков территорий большого размера, например, асфальтированные местности и др.
PS: С каждым типом отвода воды вы можете познакомиться, посмотрев фото, размещенные в Интернете.
Как выбрать подходящее место для размещения коллектора?
- Положительные или благоприятные. Рельеф плоский либо с уклоном не более 0,005. В этом случае площади стока могут достигать 150 га или меньше.
- Средние. Коллектор располагают на нижней части склона. Площадь – 150 Га или немного больше.
- Неблагоприятные. Наклонный рельеф и крутые склоны. Площадь превышает 150 га, причем значительно.
Совет. Чтобы правильно проложить водоотвод, нужно выбрать самый краткий путь до места спуска. Дренаж и ливнёвку никогда нельзя совмещать!
Этапы подготовки к установке ливневой системы
Работы стоит сразу начинать после окончания планировки фасада и благоустройства территории. Вам необходимо:
- Выполнить вертикальную отсыпку грунтов на участке и уплотнить их. Это необходимо для того, чтоб избежать деформации оборудования.
- Монтаж по отводу осадков с крыш за пределы участка. Это помогает уберечь фундамент от промокания и разрушения.
- Определить способ и место для отведения осадковой жидкости. Место должно определяться в индивидуальном порядке, исходя из местности. Существует два вариант: дренажные канавы и канализационная система.
- Сбор дождевой воды на плиточных покрытиях. Устанавливаются только при наличии конт-уклона от прилегающей территории или постройки.
Совет. Система должна состоять из линейного и точечного водоотвода, также в комплект могут входить защитные устройства от грязи. Так что перед тем как устанавливать необходимо проконсультироваться с специалистом: ведь любая система подбирается индивидуально к местности.
Порядок установки
Монтаж ливневок играет большую роль в ее дальнейшей производительности. Правильная последовательность действий даст исправную работу и высокую эффективность. В интернете можно найти множество различных фото, объясняющих принципы установки. Мы же ниже попробуем описать вам ее.
Итак, устанавливаем компоненты в такой последовательности:
- Закрепляем локальные точки сбора воды под трубы;
- Проводим линейный отвод, в основу которого входят лотки;
- Соединяем все компоненты трубами с коллектором.
Важно! Установите смотровые колодцы, они помогут избежать засорения. Коллектор же нужно устанавливать, опуская на большую глубину, чтобы при морозе он не замерз, если такой возможности нет – утеплите!
Основные правила и принципы монтажа водоотводов
- Осадки из дождевиков через трубы попадают в коллектор или место водосброса;
- Из этой же системы должна быть подключена система дренажа;
- Для ливневок в основном используют трубы ПВХ, диаметром 11 см;
- Могут подходить также гофрированные трубы, которые внутри имеют гладкую поверхность;
- Как правило, устанавливают их так, чтоб осадки спускались самотеком. Для этого придерживаются наклона 1см на 1 м трубы.
- Чтоб система не замерзла в межсезонье, трубы нужно прокладывать ниже точки замерзания грунта;
- Если вы не можете поместить трубы на глубину, то стоит их утеплить.
Внимание! Если есть возможность, то избегайте поворотов трубопроводов. Если не имеете – создавайте углы 90 градусов.
