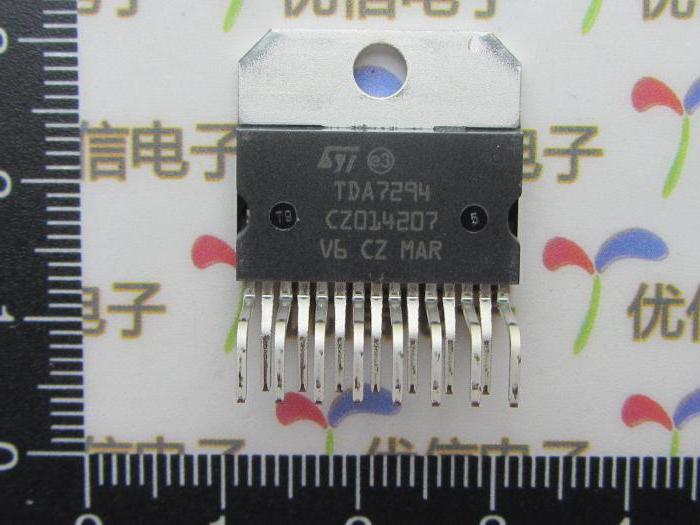

Статья посвящается любителям громкой и качественной музыки. TDA7294 (TDA7293) – микросхема усилителя низкой частоты производства французской фирмы THOMSON. Схема содержит полевые транзисторы, что обеспечивает высокое качество звучания и мягкий звук. Простая схема, мало добавочных элементов делает схему доступной для изготовления любому радиолюбителю. Правильно собранный усилитель из исправных деталей начинает работать сразу и в наладке не нуждается.
Усилитель мощности звуковой частоты на микросхеме TDA 7294 отличается от остальных усилителей такого класса:
- высокая выходная мощность,
- широкий диапазон напряжения питания,
- низкий процент гармонических искажений,
- «мягкий» звук,
- мало «навесных» деталей,
- невысокая стоимость.
Применять можно в радиолюбительских аудиоустройствах, при доработке усилителей, акустических систем, устройств аудиотехники и т.д.
На рисунке ниже показана типовая принципиальная схема усилителя мощности для одного канала.
Микросхема TDA7294 это мощный операционный усилитель, коэффициент усиления которого устанавливается цепью отрицательной обратной связи, включенной между его выходом (14 выв. микросхемы) и инверсионным входом (выв. 2 микросхемы). Прямой сигнал поступает на вход (выв. 3 микросхемы). Цепь состоит из резисторов R1 и конденсатора С1. Изменяя значения сопротивлений R1 можно подстроить чувствительность усилителя под параметры предварительного усилителя.
Технические характеристики микросхемы TDA7294
Технические характеристики микросхемы TDA7293
Для сборки этого усилителя понадобятся следующие детали:
- Микросхема TDA7294 (или TDA7293)
2. Резисторы мощностью 0.25 вата
R1 – 680 Om
R2, R3, R4 – 22 kOm
R5 – 10 kOm
R6 – 47 kOm
R7 – 15 kOm
3. Конденсатор плёночный, полипропиленовый:
C1 – 0.74 mkF
4. Конденсаторы электролитические:
C2, C3, C4 – 22 mkF 50 volt
C5 – 47 mkF 50 volt
5. Резистор переменный сдвоенный - 50 kOm
На одной микросхеме можно собрать моно усилитель. Чтобы собрать стерео усилитель, надо сделать две платы. Для этого все необходимые детали умножаем на два, кроме сдвоенного переменного резистора и БП. Но об этом позже.
Монтаж элементов схемы выполнен на печатной плате из одностороннего фольгированного стеклотекстолита.
Похожая схема, но немного побольше элементов, в основном конденсаторов. Включена схема задержки включения по входу «mute» выв.10. Это сделано для мягкого, без хлопков, включения усилителя.
На плату устанавливается микросхема, у которой удалены не использующиеся выводы: 5, 11 и 12. Производите монтаж проводом с сечением не менее 0,74 мм2. Саму микросхему необходимо установить на радиатор площадью не менее 600 см2. Радиатор не должен касаться корпуса усилителя так, как на нём будет отрицательное напряжение питания. Сам же корпус необходимо соединить с общим проводом.
Если использовать меньшую площадь радиатора, необходимо сделать принудительный обдув, поставив вентилятор в корпус усилителя. Вентилятор подойдёт от компьютера, напряжением на 12 вольт. Саму микросхему следует крепить на радиатор с помощью теплопроводной пасты. Радиатор не соединять с токоведущими частями, кроме шины отрицательного питания. Как писали выше, металлическая пластина сзади микросхемы соединена с цепью отрицательного питания.
Микросхемы для обоих каналов можно установить на один общий радиатор.
Блок питания представляет собой понижающий трансформатор с двумя обмотками напряжением 25 вольт и силой тока не менее 5 ампер. Напряжение на обмотках должно быть одинаковым и конденсаторы фильтра тоже.
Нельзя допускать перекоса напряжения. При подаче двухполярного питания на усилитель, оно должно подаваться одновременно!
Диоды в выпрямителе лучше поставить сверхбыстрые, но в принципе подойдут и обычные типа Д242-246 на ток не менее 10А. Желательно параллельно каждому диоду припаять конденсатор ёмкостью 0,01 мкф. Также можно использовать готовые диодные мосты с такими же параметрами по току.
Конденсаторы фильтра C1 и C3 имеют ёмкость 22.000 мкф на напряжение 50 вольт, конденсаторы C2 и C4 имеют ёмкость 0,1 мкф.
Напряжение питания в 35 вольт должно быть только при нагрузке 8 Ом, если у вас нагрузка 4 Ома, то напряжение питания надо уменьшить до 27 вольт. В этом случае напряжение на вторичных обмотках трансформатора должно быть 20 вольт.
Можно использовать два одинаковых трансформатора мощностью 240 ватт каждый. Один из них служит для получения положительного напряжения, второй - отрицательного. Мощность двух трансформаторов составляет 480 ватт, что вполне подойдет для усилителя с выходной мощностью 2 х 100 Ватт.
Трансформаторы ТБС 024 220-24 можно заменить на любые другие мощностью не менее 200 Ватт каждый. Как писали выше питание должно быть одинаковое - транcформаторы должны быть одинаковые!!! Напряжение на вторичной обмотке каждого трансформатора от 24 до 29 вольт.
Схема усилителя повышенной мощности на двух микросхемах TDA7294 по мостовой схеме.
По такой схеме для стерео варианта понадобится четыре микросхемы.
Технические характеристики усилителя:
- Максимальная выходная мощность на нагрузке 8 Ом (пит. +/- 25В) - 150 Вт;
- Максимальная выходная мощность на нагрузке 16 Ом (пит. +/- 35В) - 170 Вт;
- Сопротивление нагрузки: 8 - 16 Ом;
- Коэф. гармонических искажений, при макс. мощности 150 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц - 10%;
- Коэф. гармонических искажений, при мощности 10-100 ватт, напр. 25В, нагр. 8 Ом, частоте 1 кГц - 0,01%;
- Коэф. гармонических искажений, при мощности 10-120 ватт, напр. 35В, нагр. 16 Ом, частоте 1 кГц - 0,006%;
- Частотный диапазон (при нер. АЧХ 1 db) - 50Гц … 100кГц.
Вид готового усилителя в деревянном корпусе с прозрачной верхней крышкой из оргстекла.
Для работы усилителя в полную мощность нужно подать необходимый уровень сигнала на вход микросхемы, а это не менее 750мВ. Если сигнала не хватает, то нужно собрать для раскачки предварительный усилитель.
Налаживание усилителя
Правильно собранный усилитель в налаживании не нуждается, но никто не гарантирует, что все детали абсолютно исправны, при первом включении нужно соблюдать осторожность.
Первое включение проводится без нагрузки и с отключенным источником входного сигнала (лучше вообще закоротить вход перемычкой). Хорошо бы в цепь питания (и в «плюс» и в «минус» между источником питания и самим усилителем) включить предохранители порядка 1А. Кратковременно (~0,5 сек.) подаем напряжение питания и убеждаемся, что ток, потребляемый от источника небольшой - предохранители не сгорают. Удобно, если в источнике есть светодиодные индикаторы - при отключении от сети, светодиоды продолжают гореть не менее 20 секунд: конденсаторы фильтра долго разряжаются маленьким током покоя микросхемы.
Если потребляемый микросхемой ток большой (больше 300 мА), то причин может быть много: КЗ в монтаже; плохой контакт в «земляном» проводе от источника; перепутаны «плюс» и «минус»; выводы микросхемы касаются перемычки; неисправна микросхема; неправильно впаяны конденсаторы С11, С13; неисправны конденсаторы С10-С13.
Убедившись, что с током покоя все нормально, смело включаем питание и измеряем постоянное напряжение на выходе. Его величина не должна превышать +-0,05 В. Большое напряжение говорит о проблемах с С3 (реже с С4), или с микросхемой. Бывали случаи, когда «межземельный» резистор либо был плохо пропаян, либо вместо 3 Ом имел сопротивление 3 кОм. При этом на выходе была постоянка 10…20 вольт.
Подключив к выходу вольтметр переменного тока, убеждаемся, что переменное напряжение на выходе равно нулю (это лучше всего делать с замкнутым входом, или просто с не подключенным входным кабелем, иначе на выходе будут помехи). Наличие на выходе переменного напряжения говорит о проблемах с микросхемой, или цепями С7R9, С3R3R4, R10.
К сожалению, зачастую обычные тестеры не могут измерить высокочастотное напряжение, которое появляется при самовозбуждении (до 100 кГц), поэтому лучше всего здесь использовать осциллограф.
Всё! Можно наслаждаться любимой музыкой!
Автор статьи: Новик П.Е.
Введение
Конструирование усилителя всегда было задачей не простой. К счастью, в последнее время, появилось много интегрированных решений, облегчающий жизнь конструкторам-любителям. Я тоже не стал себе усложнять задачу и выбрал наиболее простой, качественный, с малым количеством деталей, не требующий настройки и стабильно работающий усилитель на микросхеме TDA7294 от SGS-THOMSON MICROELECTRONICS. В последнее время в интернете распространились претензии к этой микросхеме, которые выражались примерно в следующем: "самопроизвольно возбуждается, при неправильной разводке; горит, по любому поводу, и т.д.". Ничего подобного. Спалить её можно только неправильным включением или замыканием, а случаев возбуждения не было замечено ни разу, и не только у меня. Кроме того, у неё есть внутренняя защита от короткого замыкания в нагрузке и защита от перегрева. Также в ней реализованы функция приглушения (используется для предотвращения щелчков при включении) и функция режима ожидания (когда нет сигнала). Эта ИМС представляет собой УНЧ класса АВ. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления. К ее достоинствам относятся большая выходная мощность (до 100 Вт на нагрузке сопротивлением 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (малые искажения, низкий уровень шума, широкий диапазон рабочих частот и т.д.), минимум необходимых внешних компонентов и небольшая стоимость
Основные характеристики TDA7294:
Параметр |
Условия |
Минимум |
Типовое | Максимум | Единицы |
| Напряжение питания | ±10 | ±40 | В | ||
| Диапазон воспроизводимых частот | сигнал 3db Выходная мощность 1Вт |
20-20000 | Гц | ||
| Долговременная выходная мощность (RMS) | коэф-т гармоник 0,5%: Uп = ± 35 В, Rн = 8 Ом Uп = ± 31 В, Rн = 6 Ом Uп = ± 27 В, Rн = 4 Ом |
60 60 60 |
70 70 70 |
Вт | |
| Пиковая музыкальная выходная мощность (RMS), длительность 1 сек. | коэф-т гармоник 10%: Uп = ± 38 В, Rн = 8 Ом Uп = ± 33 В, Rн = 6 Ом Uп = ± 29 В, Rн = 4 Ом |
100 100 100 |
Вт | ||
| Общие гармонические искажения | Po = 5Вт; 1кГц Po = 0,1-50Вт; 20-20000Гц |
0,005 |
0,1 |
% | |
| Uп = ± 27 В, Rн = 4 Ом: Po = 5Вт; 1кГц Po = 0,1-50Вт; 20-20000Гц |
0,01 |
% | |||
| Температура срабатывания защиты | 145 | 0 C | |||
| Ток в режиме покоя | 20 | 30 | 60 | мА | |
| Входное сопротивление | 100 | кОм | |||
| Коэффициент усиления по напряжению | 24 | 30 | 40 | дБ | |
| Пиковое значение выходного тока | 10 | А | |||
| Рабочий диапазон температур | 0 | 70 | 0 C | ||
| Термосопротивление корпуса | 1,5 | 0 C/Вт | |||
(PDF формат).
Схем включения этой микросхемы достаточно много, рассмотрю самую простую:
Типовая схема включения:
Перечень элементов:
| Позиция | Наименование | Тип | Количество |
| С1 | 0,47 мкФ | К73-17 | 1 |
| С2, С4, С5, С10 | 22 мкФ х 50 B | К50-35 | 4 |
| С3 | 100 пФ | 1 | |
| C6, С7 | 220 мкФ х 50 B | К50-35 | 2 |
| C8, С9 | 0,1 мкФ | К73-17 | 2 |
| DA1 | TDA7294 | 1 | |
| R1 | 680 Ом | МЛТ-0,25 | 1 |
| R2…R4 | 22 кОм | МЛТ-0,25 | 3 |
| R5 | 10 кОм | МЛТ-0,25 | 1 |
| R6 | 47 кОм | МЛТ-0,25 | 1 |
| R7 | 15 кОм | МЛТ-0,25 | 1 |
Микросхему необходимо установить на радиатор площадью >600 см 2 . Будьте внимательны, на корпусе микросхемы находится не общий, а минус питания! При установке микросхемы на радиатор лучше использовать термопасту. Желательно проложить между микросхемой и радиатором диэлектрик (слюду, например). В первый раз я не придал этому значения, подумал, а с какого такого перепугу я буду замыкать радиатор на корпус, но в процессе отладки конструкции, нечаянно упавший со стола пинцет замкнул как раз радиатор на корпус. Взрыв был классным! Микросхемы просто разнесло на куски! В общем отделался лёгким испугом и 10$ :). На плате с усилителем желательно также поставить на питание мощные электролиты 10000мк х 50в, дабы при пиках мощности провода от блока питания не давали провалы напряжения. Вообще, чем больше ёмкость конденсаторов на питании - тем лучше, как говорится "кашу маслом не испортишь". Конденсатор C3 можно убрать (или не ставить), я так и сделал. Как выяснилось, именно из-за него, при включении перед усилителем регулятора громкости (простого переменного резистора) получалась RC цепочка, которая при увеличении громкости косила высокие частоты, а вообще он нужен чтобы предотвращать возбуждение усилителя при подаче на вход ультразвука. Вместо C6, C7 я поставил на плате 10000мк х 50в, С8, С9 можно ставить любого близкого номинала - это фильтры питания, они могут стоять в блоке питания, а можно их припаять навесным монтажом, что я и сделал.
Плата:
Я лично не очень люблю использовать готовые платы, по одной простой причине - трудно найти точно такие же по размеру элементы. Но в усилителе разводка может сильно влиять на качество звука, поэтому Вам решать какую плату выбрать. Поскольку я собирал усилитель сразу на 5-6 каналов, соответственно плата сразу на 3 канала:
В векторном формате (Corel Draw 12)
Блок питания усилителя, фильтр НЧ и др.
Блок питания
Почему-то, блок питания усилителя вызывает много вопросов. На самом деле, как раз тут-то, всё достаточно просто. Трансформатор, диодный мост и конденсаторы - это основные элементы блока питания. Этого достаточно для сборки самого простого блока питания.
Для питания усилителя мощности стабилизация напряжения неважна, а важны ёмкости конденсаторов по питанию, чем больше - тем лучше. Важна также толщина проводов от блока питания до усилителя.
Мой блок питания реализован по следующеё схеме:
Питание +-15В предназначено для питания операционных усилителей в предварительных каскадах усилителя. Можно обойтись без дополнительных обмоток и диодных мостов, запитав модуль стабилизации от 40В, но стабилизатору придётся гасить очень большой перепад напряжения, что приведёт к значительному нагреву микросхем стабилизаторов. Микросхемы стабилизаторов 7805/7905 - импортные аналоги наших КРЕН.
Возможны вариации блоков А1 и А2:
Блок A1 - фильтр для подавления помех питания.
Блок А2 - блок стабилизированных напряжений +-15В. Первый альтернативный вариант - простой в реализации, для питания слаботочных источников, второй - качественный стабилизатор, но требует точного подбора комплектующих (резисторов), иначе получите перекос плеч "+" и "-", что даст потом перекос нуля на операционных усилителях.
Трансформатор
Трансформатор блока питания для стерео усилителя на 100Ват должен быть примерно 200Ват. Поскольку я делал усилитель на 5 каналов, мне понадобился трансформатор помощнее. Но мне не надо было выкачивать все 100Ват, да и все каналы не могут одновременно отбирать мощность. Мне попался на рынке трансформатор TESLA (ниже на фото) ват эдак на 250 - 4 обмотки проводом 1,5мм по 17В и 4 обмотки по 6,3В. Соединив их последовательно я получил нужные напряжения, правда пришлось немного отмотать две обмотки на 17В, дабы получить суммарное напряжение двух обмоток ~27-30В, поскольку обмотки были сверху - труда особого это не составило.
Отличная вещь - тороидальный трансформатор, такие используются для питания галогенок в светильниках, на рынках и магазинах их полно. Если конструктивно два таких трансформатора положить один на другой - излучение будет взаимно компенсироваться, что уменьшит наводки на элементы усилителя. Беда в том, что они имеют одну обмотку на 12В. У нас на радиорынке можно сделать такой трансформатор на заказ, но стоит это удовольствие будет прилично. В принципе, можно купить 2 трансформатора на 100-150Ват и перемотать вторичные обмотки, количество витков вторичной обмотки надо будет увеличить примерно в 2-2,4 раза.
Диоды / диодные мосты
Можно купить импортные диодные сборки с током 8-12А, это значительно упрощает конструкцию. Я использовал импульсные диоды КД 213, причём делал отдельно по мосту на каждое плечо, чтобы дать запас по току для диодов. При включении происходит заряд мощных конденсаторов, бросок тока при этом весьма существенен, при напряжении 40 В и емкости 10000 мкФ ток зарядки такого конденсатора составляет ~10 А, соответственно по двум плечам 20А. При этом трансформатор и выпрямительные диоды кратковременно работают в режиме короткого замыкания. Пробой диодов по току даст неприятные последствия. Диоды были установлены на радиаторы, но я не обнаружил нагрева самих диодов - радиаторы были холодные. Для устранения помех по питанию, рекомендуют параллельно каждому диоду в мосте, устанавливать конденсатор ~0,33мкф тип К73-17. Я правда, делать этого не стал. В цепи +-15В можно применить мосты типа КЦ405, на ток 1-2А.
Конструкция
Готовая конструкция.
Самое занудное занятие - корпус. В качестве корпуса я взял старый слим корпус от персонального компьютера. Пришлось его немного укоротить по глубине, хотя это было непросто. Считаю, что корпус получился удачным - блок питания находится в отдельном отсеке и можно ещё 3 канала усиления засунуть в корпус свободно.
После полевых испытаний, выяснилось, что нелишне поставить вентиляторы на обдув радиаторов, несмотря на то, что радиаторы имеют весьма внушительные размеры. Пришлось надырявить корпус снизу и сверху, для хорошей вентиляции. Вентиляторы подключены через 100Ом подстроечный резистор 1Вт на самые малые обороты (см. след рисунок).
Блок усилителя
Микросхемы стоят на слюде и термопасте, винты тоже надо изолировать. Радиаторы и плата прикручены к корпусу через диэлектрические стойки.
Входные цепи
Очень хотелось этого не делать, только в надежде, что это всё временно....
После навешивания этих кишек, в колонках появился небольшой гул, видимо с "землёй" чё то стало не так. Мечтаю о том дне, когда я выкину это всё из усилителя и буду использовать его только как усилитель мощности.
Плата сумматора, фильтра НЧ, фазовращателя
Блок регуляции
Результат
Сзади получилось красивей, хоть ты его разверни попой вперёд... :)
Стоимость конструкции.
| TDA 7294 | $25,00 |
| конденсаторы (мощные элетролиты) | $15,00 |
| конденсаторы (остальные) | $15,00 |
| разъемы | $8,00 |
| кнопка включения | $1,00 |
| диоды | $0,50 |
| трансформатор | $10,50 |
| радиаторы с кулерами | $40,00 |
| резисторы | $3,00 |
| переменные резисторы + ручки | $10,00 |
| галетник | $5,00 |
| корпус | $5,00 |
| операционные усилители | $4,00 |
| стабилизаторы напряжения | $2,00 |
| Всего | $144,00 |
Да, недешево что-то получилось. Скорее всего чего-то не учёл, просто покупалось, как всегда, всего гораздо больше, ведь пришлось ещё экспериментировать, да и сжёг я 2 микросхемы и взорвал один мощный электролит (всего этого я не учитывал). Это расчёт усилителя на 5 каналов. Как видно очень недёшево получились радиаторы, я использовал недорогие, но массивные кулера для процессоров, на то время (полтора года назад) они были очень хороши для охлаждения процессоров. Если учесть, что ресивер начального уровня можно купить за 240$, то можно и задуматься - а надо ли Вам это:), правда там стоит усилитель более низкого качества. Усилители такого класса стоят порядка 500$.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DA1 | Аудио усилитель | TDA7294 | 1 | В блокнот | ||
| C1 | Конденсатор | 0.47 мкФ | 1 | К73-17 | В блокнот | |
| С2, С4, С5, С10 | 22 мкФ х 50 B | 4 | К50-35 | В блокнот | ||
| С3 | Конденсатор | 100 пФ | 1 | В блокнот | ||
| C6, С7 | Электролитический конденсатор | 220 мкФ х 50 B | 2 | К50-35 | В блокнот | |
| C8, С9 | Конденсатор | 0.1 мкФ | 2 | К73-17 | В блокнот | |
| R1 | Резистор | 680 Ом | 1 | МЛТ-0.25 | В блокнот | |
| R2-R4 | Резистор | 22 кОм | 3 | МЛТ-0.25 | В блокнот | |
| R5 | Резистор |
Усилитель низкой частоты (УНЧ) это такое устройство для усиления электрических колебаний, соответствующих слышимому человеческим ухом диапазону частот, т.е УНЧ должны усиливать в диапазоне частот от 20 ГЦ до 20 кГц, но некоторые УНЧ могут иметь диапазон и до 200 кГц. УНЧ может быть собран в виде самостоятельного устройства, или использоваться в более сложных устройствах - телевизорах, радиоприёмниках, магнитолах и т.п
Особенность этой схемы в том, что 11 вывод микросхемы TDA1552 управляет режимами работы - Обычным или MUTE.
С1, С2 - проходные блокировочные конденсаторы, используются для отсекания постоянной составляющей синусоидального сигнала. Электролитические конденсаторы лучше не использовать. Микросхему TDA1552 желательно разместить на радиаторе с использованием теплопроводящей пасты.
В принципе представленные схемы является мостовыми, т.к в одном корпусе микросборки TDA1558Q имеется 4 канала усиления, поэтому выводы 1 - 2, и 16 - 17 соединены попарно, и на них поступают входные сигналы обоих каналов через конденсаторы С1 и С2. Но если вам нужен силитель на четыре колонки, тогда можно воспользоваться вариантом схемы ниже, правда мощность при этом будет в 2 раза меньше на канал.

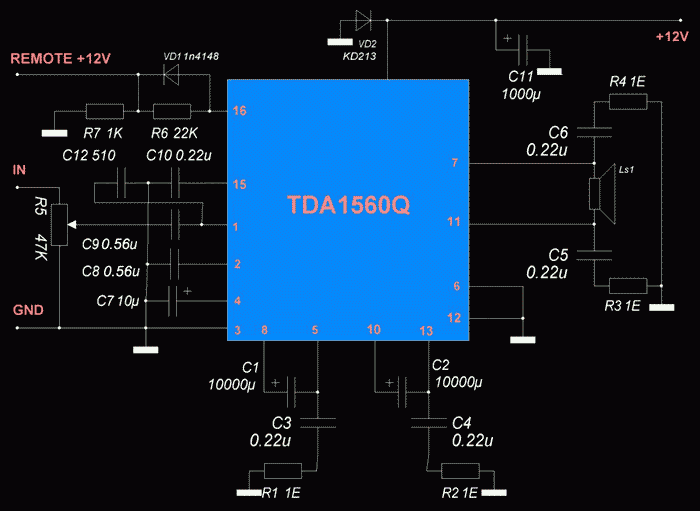

Основа конструкции микросборка TDA1560Q класса H. Максимальная мощность такого УНЧ достигает 40 Вт, при нагрузки в 8 Ом. Такая мощность обеспечивается увеличенным напряжением примерно в два раза, благодаря работе емкостей.
Выходная мощность усилителя в первой схеме собранного на TDA2030- 60Вт при нагрузке 4 Ома и 80Вт при нагрузке 2 Ома; TDA2030А 80Вт при нагрузке 4 Ома и 120Вт при нагрузке 2 Ома. Вторая схема рассмотренного УНЧ уже с выходной мощностью 14 Ватт.
Это типовой двух канальный УНЧ. С небольшой обвязкой из пассивных радиокомпонентов на этой микросхеме можно собрать превосходный стереоусилитель с выходной мощностью на каждом канале 1 Вт.
Микросборка TDA7265 - представляет из себя достаточно мощный двухканальный Hi-Fi усилитель класса АВ в типовом корпусе Multiwatt, микросхема нашла свою нишу в высококачественной стерео технике, Hi-Fi класса. Проста схемы включения и отличные параметры сделали TDA7265 прекрасно сбалансированным и великолепным решением при построении радиолюбительской высококачественной аудио аппаратуры.
Сначала был собран тестовый вариант на макетной плате в точности как по даташиту по ссылке выше, и успешно испытан на колонках S90. Звук неплохой, но чего то не хватало. Через некоторое время решил переделать усилитель по измененной схеме.
Микросборка представляет собой счетверенный усилитель класса AB, разработанный специально для использования в автомобильных аудиоустройствах. На основе этой микросхемы можно построить несколько качественных вариантов УНЧ с задействованием минимума радиокомпонентов. Микросхему можно посоветовать начинающим радиолюбителям, для домашней сборки различных акустических систем.
Основным достоинством схемы усилителя на этой микросборке является наличие в ней четырех независимых друг от друга каналов. Работает данный усилитель мощности в режиме AB. Ее можно применять для усиления различных стерео сигналов. При желании можно подсоединить к акустической системе автомобиля, либо персонального компьютера.
TDA8560Q является всего лишь более мощным аналогом широко известной радиолюбителям микросхемы TDA1557Q. Разработчики только усилили выходной каскад, благодаря чему УНЧ отлично подходит к двух омной нагрузке.
Микросборка LM386, это готовый усилитель мощности, который можно применять в конструкциях с низким питающим напряжением. Например при питании схемы от аккумуляторной батареи. LM386 имеет коэффициент усиления по напряжению около 20. Но подключая внешние сопротивления и емкости можно регулировать усиление до 200, а напряжение на выходе автоматически становится равным половине питающего.
Микросборка LM3886 является усилителем высокого качества с мощностью на выходе 68 ватт при 4 Ом нагрузке или 50 ватт на 8 Ом. В пиковый момент мощность на выходе способна достигать значения в 135 Вт. К микросхеме применим широкий диапазон напряжений от 20 до 94 вольт. Причем можно использовать как двуполярные, так и однополярные блоки питания. Коэффициент гармоник УНЧ составляет 0,03 %. Причем это по всему частотному интервалу от 20 до 20000 Гц.
В схеме используются две ИС в типовом включении - КР548УH1 в качестве микpофонного усилителя (устанавливается в тангенте) и (TDA2005) в мостовомвключении в качестве оконечного усилителя (устанавливается в коpпусе сиpены вместо pодной платы). В качестве акустического излучателся используется доpаботанная сиpена от сигнализации с магнитной головкой (пьезоизлучатели не годятся). Доpаботка заключается в pазбиpании сиpены и выкидывании pодной пищалки с усилителем. Микpофон - электpодинамический. Пpи использовании электpетного микpофона (напpимеp, от китайских телефонных тpубок), точку соединения микpофона с конденсатоpом нужно чеpез pезистоp ~4.7К подключить к +12В (после кнопки!). Резистоp 100К в цепи обpатной связи К548УH1 пpи этом лучше поставить сопpотивлением ~30-47К. Данный pезистоp используется для настpойки гpомкости. Микpосхему TDA2004 лучше установить на небольшой pадиатоp.
Испытывать и эксплуатиpовать - с излучателем под капотом, а тангентой в салоне. Иначе неизбежен визг из-за самовозбуждения. Подстpоечным pезистоpом устанавливается уpовень гpомкости, чтобы не было сильных искажений звука и самовозбуждения. Пpи недостаточной гpомкости (напpимеp, плохой микpофон) и явном запасе мощности излучателя можно повысить усиление микpофонного усилителя, увеличив в несколько pаз номинал подстpоечника в цепи обpатной связи (тот, котоpый по схеме 100К). По-хорошему - нужен бы еще пpимамбас, не дающий схеме самовозбуждаться - фазосдвигающая цепочка какая-нибудь или фильтp на частоту возбуждения. Хотя схема и без усложнений работает отлично
Довольно простая, Повторить ее сможет даже человек, не очень сильный в электротехнике. УНЧ на этой микросхеме будет идеальным для использования в составе акустической системы для домашнего компьютера, телевизора, кинотеатра. Преимущество его в том, что не требуется тонкая наладка и настройка, как в случае с транзисторными усилителями. А уж что говорить про отличие от ламповых конструкций - габариты намного меньше.
Не требуется высокого напряжения для питания анодных цепей. Конечно, присутствует нагрев, как и в ламповых конструкциях. Поэтому в том случае, если планируется использование усилителя на протяжении долгого времени, лучше всего установить кроме алюминиевого радиатора еще и хотя бы небольшой вентилятор для осуществления принудительного обдува. Без него на микросборке TDA7294 схема усилителя будет работать, но велика вероятность перехода в защиту по температуре.
Почему TDA7294?
Эта микросхема пользуется большой популярностью уже более 20 лет. Она завоевала доверие у радиолюбителей, так как у нее очень высокие характеристики, усилители на ее основе простые, повторить конструкцию сможет любой, даже начинающий радиолюбитель. Усилитель на микросхеме TDA7294 (схема приведена в статье) может быть как монофоническим, так и стереофоническим. Внутреннее устройство микросхемы состоит из Усилитель звуковой частоты, построенный на этой микросхеме, относится к классу АВ.
Достоинства микросхемы
Преимущества использования микросхемы для :
1. Очень большая мощность на выходе. Порядка 70 Вт, если нагрузка имеет сопротивление 4 Ом. В данном случае применяется обычная схема включения микросхемы.
2. Около 120 Вт при нагрузке 8 Ом (в мостовой схеме).
3. Очень низкий уровень посторонних шумов, искажения несущественные, воспроизводимые частоты лежат в диапазоне, полностью воспринимаемом человеческим ухом — от 20 Гц до 20 кГц.
4. Питание микросхемы может производиться от источника постоянного напряжения 10-40 В. Но есть небольшой недостаток — необходимо использовать двухполярный источник питания.
Стоит обратить внимание на одну особенность — коэффициент искажений при этом не превышает 1 %. На микросборке TDA7294 схема усилителя мощности настолько простая, что даже удивительно, как она позволяет получить такое качественное звучание.
Назначение выводов микросхемы
А теперь более подробно о том, какие выводы имеются у TDA7294. Первая ножка — это «сигнальная земля», соединяется с общим проводом всей конструкции. Выводы «2» и «3» — инвертирующий и неинвертирующий входы соответственно. «4» вывод также является «сигнальной землей», соединенной с общим проводом. Пятая ножка в усилителях звуковой частоты не используется. «6» ножка - это вольт-добавка, к ней подключается электролитический конденсатор. «7» и «8» выводы — плюс и минус питания входных каскадов соответственно. Ножка «9» — режим ожидания, используется в блоке управления.
Аналогично: «10» ножка - режим приглушения, также применяется при конструировании усилителя. «11» и «12» выводы не используются в конструкции усилителей звуковой частоты. С «14» вывода снимается выходной сигнал и подается на акустическую систему. «13» и «15» выводы микросхемы — это «+» и «-» для подключения питания выходного каскада. На микросхеме TDA7294 схема ничем не отличается от предложенных в статье, дополняется она только который соединяется со входом.
Особенности микросборки
При конструировании усилителя звуковой частоты нужно обращать внимание на одну особенность — минус питания, а это ножки «15» и «8», электрически связаны с корпусом микросхемы. Поэтому необходимо изолировать его от радиатора, который в любом случае будет использоваться в усилителе. Для этой цели необходимо использовать специальную термопрокладку. Если используется мостовая схема усилителя на TDA7294, обращайте внимание на вариант исполнения корпуса. Он может быть вертикального или горизонтального типа. Наиболее распространенным является вариант исполнения, обозначаемый как TDA7294V.
Защитные функции микросхемы TDA7294
В микросхеме предусмотрено несколько видов защиты, в частности, от перепада питающего напряжения. Если вдруг изменится напряжение питания, то микросхема уйдет в режим защиты, следовательно, не будет электрического повреждения. Выходной каскад также имеет защиту от перегрузок и короткого замыкания. Если корпус прибора нагревается до температуры 145 градусов, отключается звук. При достижении 150 градусов происходит переход в режим ожидания. Все выводы микросхемы TDA7294 защищены от электростатики.
Усилитель мощности
Просто, доступно каждому, а самое главное — дешево. Буквально за несколько часов вы можете собрать очень хороший усилитель звуковой частоты. Причем большую часть времени вы потратите на то, чтобы осуществить травление платы. Структура всего усилителя состоит из блоков питания и управления, а также 2-х каналов УНЧ. Старайтесь как можно меньше проводов использовать в конструкции усилителя. Придерживайтесь простых рекомендаций:
1. Обязательное условие — это подключение источника питания проводами к каждой плате УЗЧ.
2. Свяжите питающие провода в жгут. С помощью этого получится немного компенсировать магнитное поле, которое создается электрическим током. Для этого необходимо взять все три питающих провода — «общий», «минус» и «плюс», с небольшим натяжением сплести их в одну косичку.
3. Ни в коем случае не используйте в конструкции так называемые «земляные петли». Это случай, когда общий провод, соединяющий все блоки конструкции, замыкается в петлю. Провод массы необходимо подводить последовательно, начиная от входных далее к плате УЗЧ, и заканчиваться должен на выходных разъемах. Крайне важно входные цепи подключать при помощи экранированных проводов в изоляции.
Блок управления режимами ожидания и приглушения
В этой микросхеме имеется и приглушения. Осуществлять управление функциями нужно при помощи выводов «9» и «10». Включение режима происходит в том случае, если на этих ножках микросхемы нет напряжения, либо оно менее полутора вольт. Чтобы включить режим, необходимо подать на ножки микросхемы напряжение, значение которого превосходит 3,5 В. Чтобы управление платами усилителя происходило одновременно, что актуально для схем, построенных по типу моста, собирается один блок управления для всех каскадов.
Когда усилитель включается, в блоке питания заряжаются все конденсаторы. В блоке управления также один конденсатор накапливает заряд. При накапливании максимально возможного заряда происходит отключение режима ожидания. Второй конденсатор, применяемый в блоке управления, отвечает за функционирование режима приглушения. Он заряжается немного позже, поэтому режим приглушения отключается вторым.
Я бы сказал, что это просто супер простой усилитель, содержащий все четыре элемента и выдающий мощность 40 Вт на два канала!
4 детали и 40 Вт х 2 выходной мощности Карл! Это находка для автолюбителей, так как питается усилитель от 12 Вольт, полный диапазон от 8 до 18 Вольт. Его можно запросто встраивать в сабвуферы или акустические системы.
Все сегодня доступно благодаря использованию современной элементной базы. А именно микросхеме - TDA8560Q.
Это микросхема фирмы «PHILIPS». Ранее была в ходу TDA1557Q, на которой можно также собрать стерео усилитель с выходной мощностью 22 Вт. Но её в последствии модернизировали, обновив выходной каскад и появилась TDA8560Q с выходной мощностью 40 Вт на канал. Также аналогом является TDA8563Q.
Схема автомобильного усилителя на микросхеме
На схеме микросхема, два входных конденсатора и один фильтрующий. Фильтрующий конденсатор указан с минимальной емкостью 2200 мкФ, но лучшем решением будет взять 4 таких конденсатора и запараллелить, так вы обеспечите более стабильную работу усилителя на низких частотах. Микросхему нужно обязательно устанавливать на радиатор, чем больше, тем лучше.Сборка простого усилителя
Также можно увеличить в схеме число компонентов, повышающих надежность при эксплуатации, но не принципиально.
Тут добавилось ещё пять деталей, объясню для чего. Два резистора на 10 К Ом уберут фон, если к схеме идут длинные провода. Резистор 27 К Ом и конденсатор 47 мкФ дают плавный пуск усилителя без щелчков. А конденсатор 220 пF отфильтрует высокочастотные помехи идущие по проводам питания. Так что я рекомендую доработать схему этими узлами, лишним не будет.
Хочу ещё добавить, что усилитель развивает полную мощность только на нагрузке 2 Ома. На 4 Ом будет где-то порядка 25 Вт, что тоже очень неплохо. Так что нашу советскую акустику раскачает.
Низковольтное, однополярное питание дает дополнительные плюсы: использование в автомобильной акустике, дома же можно питать от старого компьютерного блока питания.
Минимальное количество компонентов позволяет встраивать усилитель в замен старому, вышедшему из строя, на микросхеме других марок.
