Как много в этой аббревиатуре для сердца радиолюбителя слилось. Каждый, кто когда-нибудь занимался радиотехникой и электроникой, собирал различные усилители низкой частоты . Простые и сложные, маломощные и мощные. Сейчас, с развитием интегральных микросхем , стало вообще всё намного проще. Усилители не содержат каких-то уникальных радиодеталей. Одна микросхема, которая, собственно, и представляет собой уже готовый усилитель мощности низкой частоты , и схема, практически, собрана. Как правило, выходная мощность таких усилителей и качество воспроизведения на высоте. А если прикупить головку динамическую прямого излучения Ватт так на 1500 - 2000 и встроить в корпус с фазоинвертором, выполненный по рассчитанным размерам, то вообще замечательно. Получится сабвуфер не хуже покупного. В большинстве случаев даже лучше.
Чистота и качество воспроизведения постоянно совершенствуются. Основные термины в данном разделе:
Бел (Б)
- логарифмическая единица, соответствующая (при частоте 1000 Гц) десятикратному изменению силы звука. Логарифмическая единица, соответствующая 1/10 бела, называется децибелом (дБ). Одному дБ соответствует изменение звукового давления в 1,12 раза.
Частота звуковых колебаний
воспринимается на слух как высота тона. Самый низкий предел, воспринимаемый человеком, 20 Гц, а самый высокий - 20000 Гц.
Тембр
- окраска звука, определяемая количеством, частотой и интенсивностью обертонов.
Уровень звукового давления
- отношение данного звукового давления p
к нулевому уровню p 0
, выраженное в дБ. Вычисляется как N=20 lg(p/p 0)
.
Болевой порог
- звуковое давление, которое вызывает болевое ощущение на коже. Уровень равен 120 дБ.
В радиолюбительской практике принято делить УНЧ на обычные и высокого качества (Hi-Fi класса). Максимальная выходная мощность всех звуковых усилителей определяется по простой формуле: P вых =U 2 /R н . Т.е. замеряете напряжение на выходе УНЧ (обязательно под нагрузкой), возводите в квадрат и делите на сопротивление нагрузки (обычно сопротивление динамика 4-8 Ом). Можно ещё упомянуть о предварительном усилении. К усилителям мощности обязательно нужны такие каскады, чтобы напряжение на его входе было достаточным.

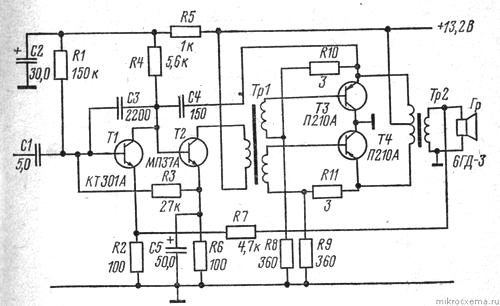

Бывают ещё различные по сложности усилительные каскады. Однотактные, двухтактные, трансформаторные и бестрансформаторные, мостовые схемы включения усилительных элементов. Одна из возможных схем двухтактного трансформаторного каскада усилителя звуковой частоты приведена ниже. Номинальная выходная мощность 4 Вт, максимальная - 6 Вт.
Но такие, я думаю, уже никто не будет собирать. Слишком трудоёмко наматывать трансформатор, плюс ко всему нужно найти подходящий магнитопровод.

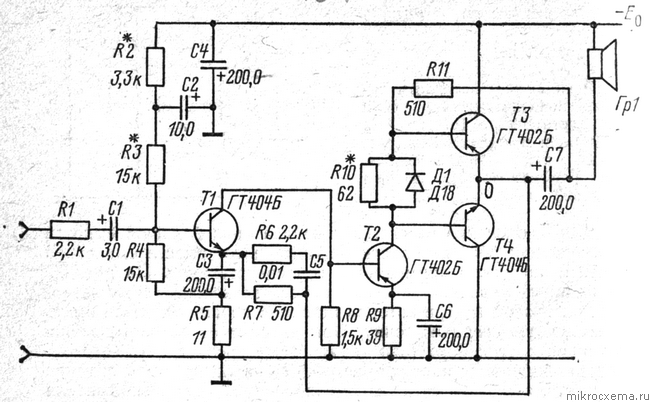

Приведу ещё пример двухтактного бестрансформаторного каскада УНЧ. Выходная мощность порядка 10 Вт.
У нас в наличии имеется более 850 схем УНЧ на интегральных микросхемах . По мере необходимости будем выкладывать их на сайт, особенно самые лучшие, на наш взгляд. Если Вам нужен какой-то усилитель и Вы не можете найти его схему, то пишите, пожалуйста, в комментариях или в форме обратной связи. Мы обязательно поможем.
Ниже приведены ссылки на различные материалы по данной теме. Особо отметим, что среди них есть полностью опубликованные с полным описанием схемы, входящих радиоэлементов, различных настроек и замеров основных параметров (например, силы тока и напряжения) на разных участках цепи и между элементами. Также есть с кратким описанием, содержащие ссылку на скачивание всего документа в одном архиве, где, в свою очередь, содержится уже полное описание конструкции, печатной платы и прочее. Архивы имеют расширение *.rar (распаковать можно, например, программой WinRAR версии 2.9 и выше) и доступны для скачивания. Примечание: эта мера введена из-за того, что многие запакованные материалы являются целыми пособиями. Подразумевается, что Вам будет удобнее скачать на жесткий диск и просматривать уже локально, нежели листать страницу за страницей, расходуя трафик и время.

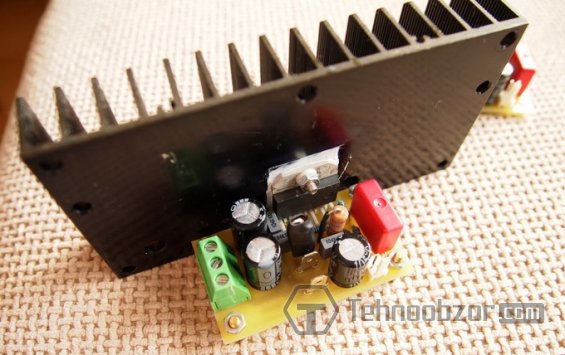

При построении качественного УНЧ, многие выбирают отлично зарекомендовавшую себя специализированную микросхему LM3886 - высококачественный аудио усилитель мощности, способный выдавать больше 50 ватт непрерывной средней мощности в 4-омную нагрузку и 40 ватт в 8 Ом, при 0.1% THD+N, в частотном диапазоне от 20 Гц до 20 кГц. Почему именно LM3886? У неё полностью защищены элементы на выходе от перенапряжения, пониженного напряжения, перегрузок, в том числе и мгновенных пиков температуры. Тепловая защита срабатывает быстрее, чем разрушается кристалл микросхемы. Здесь имеется отличное соотношение сигнал/шум - более 92 дБ, с низким уровнем шума всего 2 мкВ. Она демонстрирует крайне низкий THD+N, в районе значений 0.03% при номинальной мощности в звуковом спектре, и обеспечивает отличную линейность.
Схема усилителя звука на 50 ватт
По сути, схема похожа на ту, что . Делитель Rf1, Ri определяют коэффициент усиления в данном случае усиление 22k/1k = 22 (27dB). Конденсатор Ci 47uF образует ФВЧ с частотой среза 5 Гц.

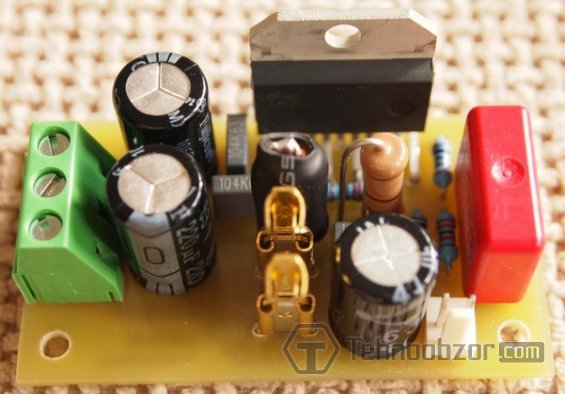

Характеристики усилителя на LM3886
- Максимальная выходная мощность: 65 Вт RMS - 108 Вт пиковая

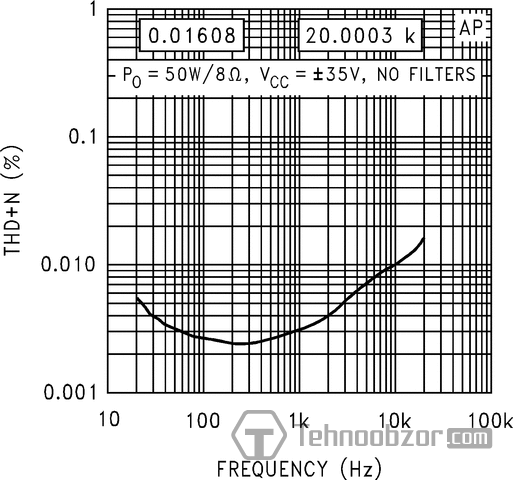

- Коэффициент нелинейных искажений: 0,02% при 50 Вт
- Отношение сигнал-шум: 110 дБ на 50 Вт - 92 дБ на 1 Вт
LM3886 имеет следующие системы защиты:
- от перенапряжения;
- от перегрузки;
- от короткого замыкания выхода;
- от перегрева.
Ещё одна особенность схемы - отсутствие конденсатора времени задержки, что подключен к MUTE. Катушка L1 содержит 15 витков эмалированной проволоки вокруг резистора R7. Диаметр проволоки должен быть не менее 0,5 мм. Вся конструкция дросселя замотана в термоусадочную трубку. Конденсатор C2 может быть электролитическим, но лучше использовать неполярный или биполярный.
Как правило, в звуковых усилителях, используются небольшие по габаритам тороидальные трансформаторы, но такие трансформаторы дорогие и дефицитные. Преимущество тороидального трансформатора в том, что они имеют очень низкую утечку магнитного потока, поэтому они могут быть размещены в одном корпусе с усилителем. В данном проекте используем стандартный трансформатор. Характеристики трансформатора должны быть следующие;
- Для 8 Ом - стандартный режим: 220/2 х 24 В (со средним выходом) не менее 150 Вт
- Для 4 Ом - стандартный режим: 220/2 х 18 В (со средним выходом) не менее 150 Вт
Питание простое - мостовой выпрямитель и 4 x 10 000uF/50 В конденсаторов. Микросхема может быть установлена на радиатор без изоляции для лучшей теплопроводности, но тогда он должен быть изолирован от металлического корпуса, который обычно подключен к земле. В архиве есть .
Конструирование усилителя всегда было задачей не простой. К счастью, в последнее время, появилось много интегрированных решений, облегчающий жизнь конструкторам-любителям. Я тоже не стал себе усложнять задачу и выбрал наиболее простой, качественный, с малым количеством деталей, не требующий настройки и стабильно работающий усилитель на микросхеме TDA7294 от SGS-THOMSON MICROELECTRONICS. В последнее время в интернете я распространилисьчиталвидел претензии к этой микросхеме, которые выражались примерно в следующем: "самопроизвольно возбуждается, при неправильной разводке; горит, по любому поводу, и т.д.". Ничего подобного. Спалить её можно только неправильным включением или замыканием, а случаев возбуждения не было замечено ни разу, и не только у меня. Кроме того, у неё есть внутренняя защита от короткого замыкания в нагрузке и защита от перегрева. Также в ней реализованы функция приглушения (используется для предотвращения щелчков при включении) и функция режима ожидания (когда нет сигнала). Эта ИМС представляет собой УНЧ класса АВ. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления. К ее достоинствам относятся большая выходная мощность (до 100 Вт на нагрузке сопротивлением 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (малые искажения, низкий уровень шума, широкий диапазон рабочих частот и т.д.), минимум необходимых внешних компонентов и небольшая стоимость
Основные характеристики TDA7294:
|
Параметр |
Условия |
Минимум |
Типовое | Максимум | Единицы |
| Напряжение питания | ±10 | ±40 | В | ||
| Диапазон воспроизводимых частот | сигнал 3db Выходная мощность 1Вт |
20-20000 | Гц | ||
| Долговременная выходная мощность (RMS) | коэф-т гармоник 0,5%: Uп = ± 35 В, Rн = 8 Ом Uп = ± 31 В, Rн = 6 Ом Uп = ± 27 В, Rн = 4 Ом |
60 60 60 |
70 70 70 |
Вт | |
| Пиковая музыкальная выходная мощность (RMS), длительность 1 сек. | коэф-т гармоник 10%: Uп = ± 38 В, Rн = 8 Ом Uп = ± 33 В, Rн = 6 Ом Uп = ± 29 В, Rн = 4 Ом |
100 100 100 |
Вт | ||
| Общие гармонические искажения | Po = 5Вт; 1кГц Po = 0,1-50Вт; 20-20000Гц |
0,005 | 0,1 |
% | |
| Uп = ± 27 В, Rн = 4 Ом: Po = 5Вт; 1кГц Po = 0,1-50Вт; 20-20000Гц |
0,01 |
% | |||
| Температура срабатывания защиты | 145 | 0 C | |||
| Ток в режиме покоя | 20 | 30 | 60 | мА | |
| Входное сопротивление | 100 | кОм | |||
| Коэффициент усиления по напряжению | 24 | 30 | 40 | дБ | |
| Пиковое значение выходного тока | 10 | А | |||
| Рабочий диапазон температур | 0 | 70 | 0 C | ||
| Термосопротивление корпуса | 1,5 | 0 C/Вт | |||
Типовые схемы включения:
Перечень элементов:
| Позиция | Наименование | Тип | Количество |
| С1 | 0,47 мкФ | К73-17 | 1 |
| С2, С4, С5, С10 | 22 мкФ х 50 B | К50-35 | 4 |
| С3 | 100 пФ | 1 | |
| C6, С7 | 220 мкФ х 50 B | К50-35 | 2 |
| C8, С9 | 0,1 мкФ | К73-17 | 2 |
| DA1 | TDA7294 | 1 | |
| R1 | 680 Ом | МЛТ-0,25 | 1 |
| R2…R4 | 22 кОм | МЛТ-0,25 | 3 |
| R5 | 10 кОм | МЛТ-0,25 | 1 |
| R6 | 47 кОм | МЛТ-0,25 | 1 |
| R7 | 15 кОм | МЛТ-0,25 | 1 |
Микросхему необходимо установить на радиатор площадью >600 см 2 . Будьте внимательны, на корпусе микросхемы находится не общий, а минус питания! При установке микросхемы на радиатор лучше использовать термопасту. Желательно проложить между микросхемой и радиатором диэлектрик (слюду, например). В первый раз я не придал этому значения, подумал, а с какого такого перепугу я буду замыкать радиатор на корпус, но в процессе отладки конструкции, нечаянно упавший со стола пинцет замкнул как раз радиатор на корпус. Взрыв был классным! Микросхемы просто разнесло на куски! В общем отделался лёгким испугом и 10$ :). На плате с усилителем желательно также поставить на питание мощные электролиты 10000мк х 50в, дабы при пиках мощности провода от блока питания не давали провалы напряжения. Вообще, чем больше ёмкость конденсаторов на питании - тем лучше, как говорится "кашу маслом не испортишь". Конденсатор C3 можно убрать (или не ставить), я так и сделал. Как выяснилось, именно из-за него, при включении перед усилителем регулятора громкости (простого переменного резистора) получалась RC цепочка, которая при увеличении громкости косила высокие частоты, а вообще он нужен чтобы предотвращать возбуждение усилителя при подаче на вход ультразвука. Вместо C6, C7 я поставил на плате 10000мк х 50в, С8, С9 можно ставить любого близкого номинала - это фильтры питания, они могут стоять в блоке питания, а можно их припаять навесным монтажом, что я и сделал.
Плата:
Я лично не очень люблю использовать готовые платы, по одной простой причине - трудно найти точно такие же по размеру элементы. Но в усилителе разводка может сильно влиять на качество звука, поэтому Вам решать какую плату выбрать. Поскольку я собирал усилитель сразу на 5-6 каналов, соответственно плата сразу на 3 канала:
Почему-то, блок питания усилителя вызывает много вопросов. На самом деле, как раз тут-то, всё достаточно просто. Трансформатор, диодный мост и конденсаторы - это основные элементы блока питания. Этого достаточно для сборки самого простого блока питания.
Для питания усилителя мощности стабилизация напряжения неважна, а важны ёмкости конденсаторов по питанию, чем больше - тем лучше. Важна также толщина проводов от блока питания до усилителя.

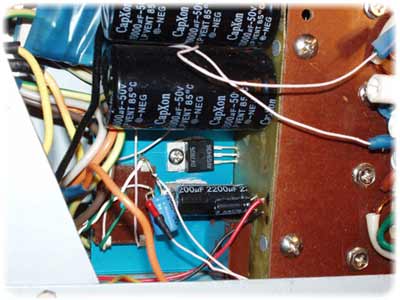

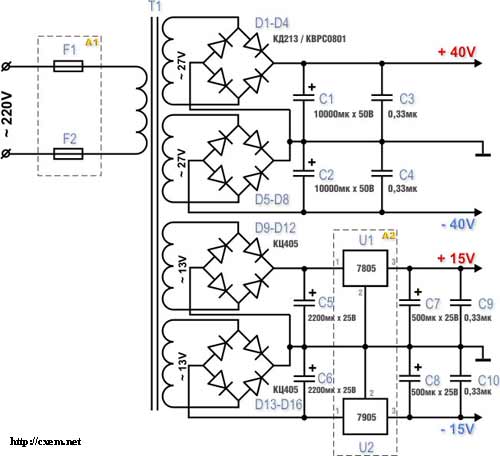

Мой блок питания реализован по следующеё схеме:
Питание +-15В предназначено для питания операционных усилителей в предварительных каскадах усилителя. Можно обойтись без дополнительных обмоток и диодных мостов, запитав модуль стабилизации от 40В, но стабилизатору придётся гасить очень большой перепад напряжения, что приведёт к значительному нагреву микросхем стабилизаторов. Микросхемы стабилизаторов 7805/7905 - импортные аналоги наших КРЕН.

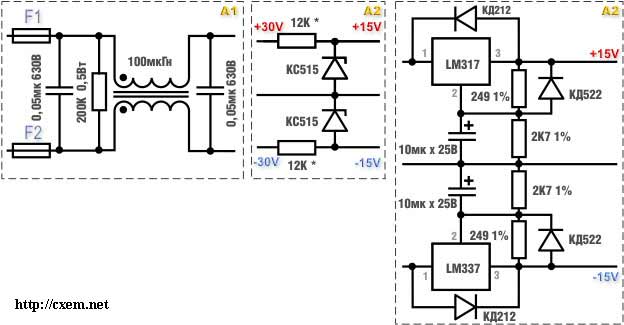

Возможны вариации блоков А1 и А2:
Блок A1 - фильтр для подавления помех питания.
Блок А2 - блок стабилизированных напряжений +-15В. Первый альтернативный вариант - простой в реализации, для питания слаботочных источников, второй - качественный стабилизатор, но требует точного подбора комплектующих (резисторов), иначе получите перекос плеч "+" и "-", что даст потом перекос нуля на операционных усилителях.
ТрансформаторТрансформатор блока питания для стерео усилителя на 100Ват должен быть примерно 200Ват. Поскольку я делал усилитель на 5 каналов, мне понадобился трансформатор помощнее. Но мне не надо было выкачивать все 100Ват, да и все каналы не могут одновременно отбирать мощность. Мне попался на рынке трансформатор TESLA (ниже на фото) ват эдак на 250 - 4 обмотки проводом 1,5мм по 17В и 4 обмотки по 6,3В. Соединив их последовательно я получил нужные напряжения, правда пришлось немного отмотать две обмотки на 17В, дабы получить суммарное напряжение двух обмоток ~27-30В, поскольку обмотки были сверху - труда особого это не составило.
Отличная вещь - тороидальный трансформатор, такие используются для питания галогенок в светильниках, на рынках и магазинах их полно. Если конструктивно два таких трансформатора положить один на другой - излучение будет взаимно компенсироваться, что уменьшит наводки на элементы усилителя. Беда в том, что они имеют одну обмотку на 12В. У нас на радиорынке можно сделать такой трансформатор на заказ, но стоит это удовольствие будет прилично. В принципе, можно купить 2 трансформатора на 100-150Ват и перемотать вторичные обмотки, количество витков вторичной обмотки надо будет увеличить примерно в 2-2,4 раза.
Диоды / диодные мостыМожно купить импортные диодные сборки с током 8-12А, это значительно упрощает конструкцию. Я использовал импульсные диоды КД 213, причём делал отдельно по мосту на каждое плечо, чтобы дать запас по току для диодов. При включении происходит заряд мощных конденсаторов, бросок тока при этом весьма существенен, при напряжении 40 В и емкости 10000 мкФ ток зарядки такого конденсатора составляет ~10 А, соответственно по двум плечам 20А. При этом трансформатор и выпрямительные диоды кратковременно работают в режиме короткого замыкания. Пробой диодов по току даст неприятные последствия. Диоды были установлены на радиаторы, но я не обнаружил нагрева самих диодов - радиаторы были холодные. Для устранения помех по питанию, рекомендуют параллельно каждому диоду в мосте, устанавливать конденсатор ~0,33мкф тип К73-17. Я правда, делать этого не стал. В цепи +-15В можно применить мосты типа КЦ405, на ток 1-2А.

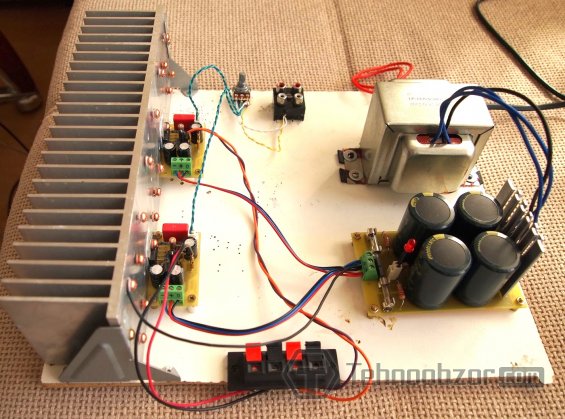

Конструкция

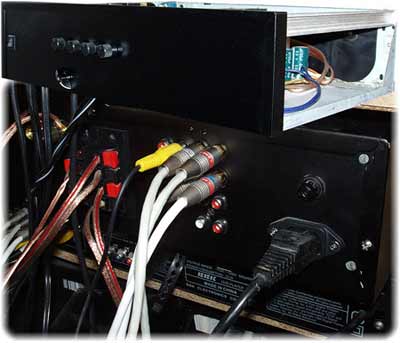

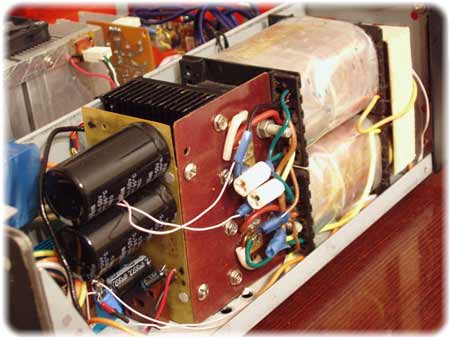

Самое занудное занятие - корпус. В качестве корпуса я взял старый слим корпус от персонального компьютера. Пришлось его немного укоротить по глубине, хотя это было непросто. Считаю, что корпус получился удачным - блок питания находится в отдельном отсеке и можно ещё 3 канала усиления засунуть в корпус свободно.

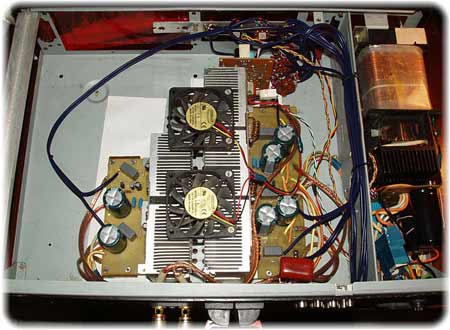

После полевых испытаний, выяснилось, что нелишне поставить вентиляторы на обдув радиаторов, несмотря на то, что радиаторы имеют весьма внушительные размеры. Пришлось надырявить корпус снизу и сверху, для хорошей вентиляции. Вентиляторы подключены через 100Ом подстроечный резистор 1Вт на самые малые обороты (см. след рисунок).
Стоимость конструкции.
| TDA 7294 | $25,00 |
| конденсаторы (мощные элетролиты) | $15,00 |
| конденсаторы (остальные) | $15,00 |
| разъемы | $8,00 |
| кнопка включения | $1,00 |
| диоды | $0,50 |
| трансформатор | $10,50 |
| радиаторы с кулерами | $40,00 |
| резисторы | $3,00 |
| переменные резисторы + ручки | $10,00 |
| галетник | $5,00 |
| корпус | $5,00 |
| операционные усилители | $4,00 |
| стабилизаторы напряжения | $2,00 |
| Всего | $144,00 |
Да, недешево что-то получилось. Скорее всего чего-то не учёл, просто покупалось, как всегда, всего гораздо больше, ведь пришлось ещё экспериментировать, да и сжёг я 2 микросхемы и взорвал один мощный электролит (всего этого я не учитывал). Это расчёт усилителя на 5 каналов. Как видно очень недёшево получились радиаторы, я использовал недорогие, но массивные кулера для процессоров, на то время (полтора года назад) они были очень хороши для охлаждения процессоров. Если учесть, что ресивер начального уровня можно купить за 240$, то можно и задуматься - а надо ли Вам это:), правда там стоит усилитель более низкого качества. Усилители такого класса стоят порядка 500$.

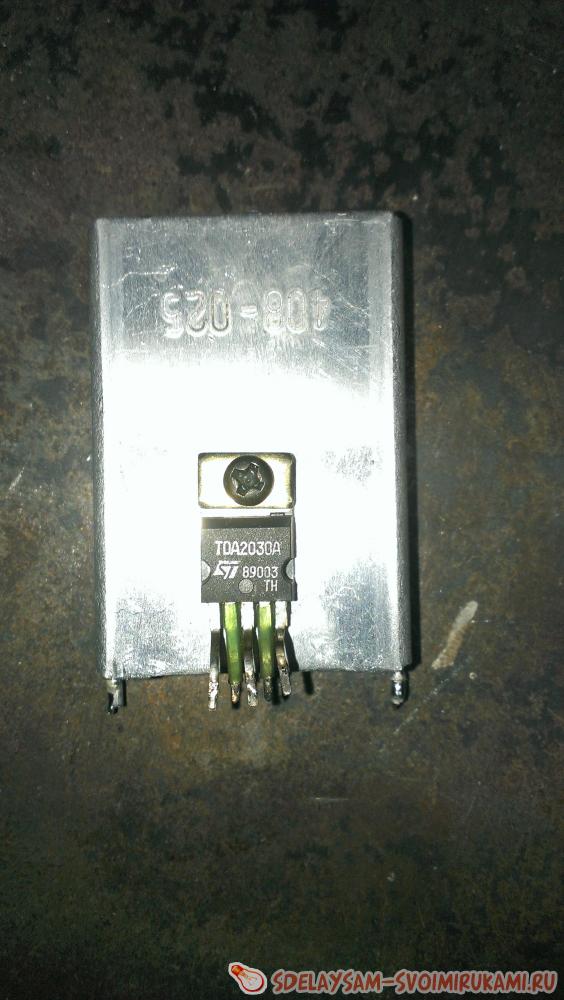

Я нашел у себя старую плату из телевизора. Мой взгляд упал на микросхему TDA2030A. Я давно уже знаю что микросхемы "TDA" являются усилителями низкой частоты, и я решил посмотреть информацию о ней в интернете. Собственно собирать мы будем вот по этой схеме:

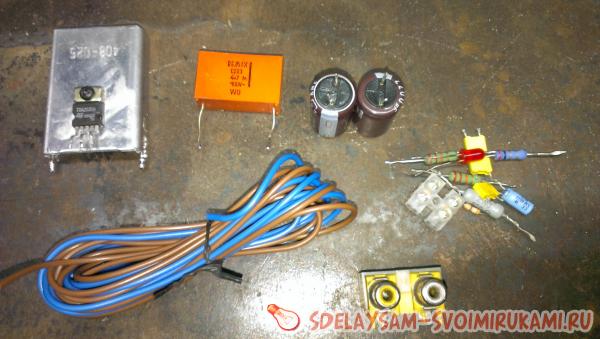

Нам понадобится:

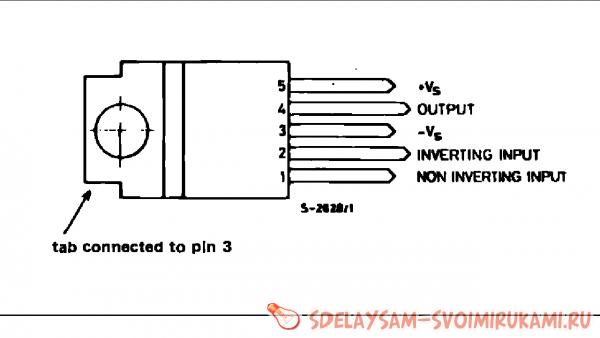

Микросхема TDA2030A.
Конденсаторы 0,1мкф 3 штуки.
Конденсаторы 2200мкф 25в электролитические 2 штуки.
Резистор 2.2 ом.
Резисторы 22ком 2 штуки.
Резистор 680ом.
Конденсатор 22мкф 25в электролитический.
Конденсатор 4,7мкф пленочный.
Корпус, выключатель, провода, радиатор, разъемы для тюльпанов.

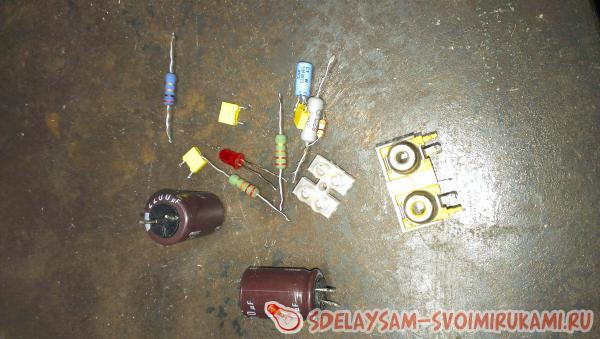

Моя цель была создать усилитель, не тратя на него ни рубля. Все детали кроме корпуса я отпаял от различных плат.

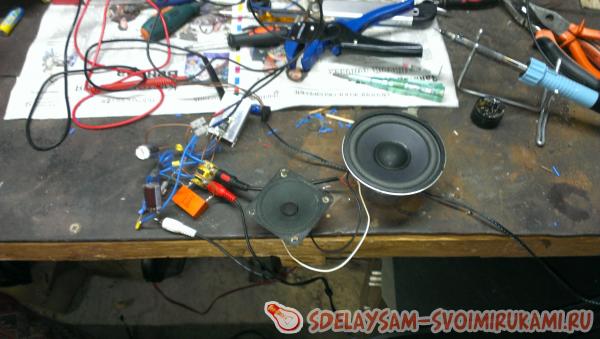

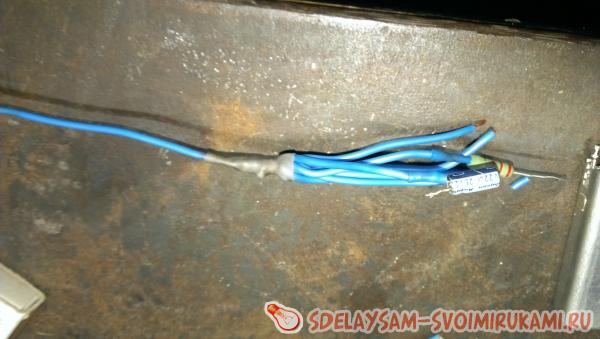

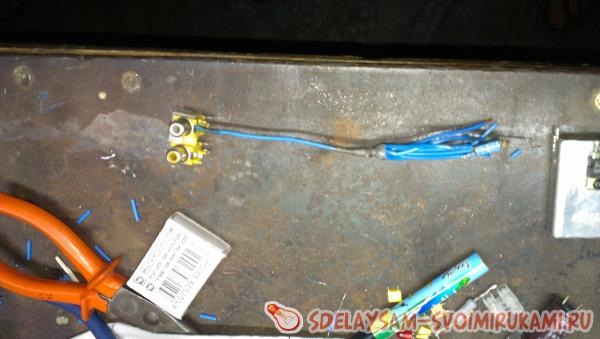

Собирать усилитель можно разными способами, в данном случае я собираю навесным монтажом с помощью проводов. Так как множество выводов соединены с землей, я рекомендую сделать разветвляющийся провод.
После того, как вы собрали всю схему вам нужно проверить ее, подключите динамики и, сначала на небольшой громкости проверьте усилитель.
Если все работает, приступаем к следующему этапу.
Я купил готовый корпус в " Электике". Радиатор лучше вывести наружу для наилучшего охлаждения. Прикрепите радиатор, разъемы, выведите провода питания, установите на - питания выключатель.
Одна из разработок фирмы «Philips» - микросхема TDA1514A
– может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительного подбора транзисторов, а ее схема включения лишь немного сложнее, чем обычного операционного усилителя.
Еще раз перечислю достоинства чипа TDA1514:
- приемлемая цена
- высокая мощность, до 50 Ватт!
- низкие искажения
- тепловая защита
- отсутствие щелчка при включении/выключении
Могу сказать, пожалуй, поёт она и правда хорошо.
Вернее сказать, пела... Наверное, потому и перестали выпускать. Маркетинг, блин.
Ловите момент, берите, если сможете найти. Уходящая натура...
Ниже привожу куски статьи Н. Сухова и разные дополнения. До недавнего времени любители звуковоспроизведения высокой верности (Hi-Fi) относились к возможности создания высококачественного УМЗЧ на единственной микросхеме с известной долей скепсиса. Ведь нельзя же считать высококачественным усилитель с выходной мощностью менее 5 Вт и коэффициентом гармоник более 1%, который можно создать на получившей распространение, в телевизорах МС К174УН7 (на этой микросхеме были выполнены усилители в магнитофонах серии «Маяк 233»).
Несколько более серьезным будет усилитель, выполненный на микросхеме К174УН19 (аналог ) с выходной мощностью до 20Вт и коэффициентом гармоник порядка нескольких десятых процента. Но настоящих меломанов не устроит такой усилитель. Они предпочтут значительно более сложный усилитель на дискретных транзисторах с коэффициентом гармоник на один, а то и на два порядка меньше. Создание такого усилителя – дело непростое и для неопытных радиолюбителей нередко оборачивается кучкой сгоревших транзисторов и разочарованием.
Одна из новых разработок фирмы «Philips» - микросхема TDA1514A – может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительного подбора транзисторов, а ее схема включения (рис.1) лишь немного сложнее, чем обычного операционного усилителя.
Микросхема выполнена в пластмассовом 9-выводном корпусе типа SOT131A,имеющем размеры 12,0х23,7 мм (шаг выводов 2,54 мм), что позволяет без труда разместить все элементы схемы (без радиатора и блока питания) на печатной плате размером 80х25 мм. Как видно из рис.1, транзисторы выходного каскада имеют две системы защиты от перегрева и от перегрузок по току. В таблице приведены характеристики, заявляемые изготовителем.
Испытания усилителя , собранного по рекомендуемой изготовителем схеме рис.1 (на монтаж ушло не более 15 мин.), были проведены автором при питании от стабилизированных источников +27,5/-27,5 Вольт и подключении эквивалента нагрузки по стандарту IHF A202, рекомендуемого для испытаний усилителей мощности звуковой частоты (1). Смещение нуля на выходе усилителя составило -84,8 мВ, что соответствует спецификации изготовителя, но примерно на порядок больше, чем у престижных Нi-Fi усилителей на дискретных элементах, как правило, имеющих специальные подстроечные резисторы для установки «нуля». Недостаток легко устранить, включив последовательно с резистором R2 неполярный конденсатор емкостью не менее 50 мкФ или введя регулировку нуля по любой из схем, применяемых для обычных операционных усилителей. В режиме молчания потребляемый ток по обеим шинам питания составил 53 мА. Из этого можно сделать вывод, что транзисторы выходного каскада работают в режиме класса AB без отсечки коллекторного тока.
При увеличении амплитуды входного сигнала частотой 1кГц ограничение наступает при выходном напряжении 16,4В (среднеквадратическое значение), что соответствует мощности 67,2Вт. На нагрузке сопротивлением 4Ом и 33,6Вт на нагрузке 8Ом.
При работе на нагрузку 4Ом ограничение нижней полуволны наступает несколько ранее, чем положительной, что свидетельствует о небольшой асимметрии выходного каскада.
Спектр выходного сигнала при работе на эквивалент нагрузки IHF A202 и выходной мощности 95% от порога ограничения насыщен гармониками до 16-й, но уровень гармоник не превышает -90дБ, а это соответствует очень малому для микросхем УМ коэффициенту гармоник – не более 0,01%.
При выходной мощности 67,2Вт на нагрузке 4Ом усилитель потребляет ток 1,9А, что соответствует потребляемой мощности 104,5Вт и КПД 64% - цифры обычные для усилителей с выходными ступенями класса АВ. При пониженном напряжении питания +/- 15 Вольт максимальное выходное напряжение уменьшается до 9,2В (21Вт/4Ом) при потребляемом токе 1А. Минимальное напряжение питания, при котором сохраняется работоспособность - +/-8,5 Вольт. При этом выходное напряжение 4,6В (5,3Вт/4Ом), а потребляемый ток 0,55А.
АЧХ усилителя
в диапазоне 20Гц….20кГц имеет неравномерность 0,5дБ, но на частоте 100кГц имеется горб высотой 4дБ, приводящий к небольшим выбросам на фронтах переходной характеристики. Спад вершин прямоугольного импульса частотой 1кГц не превышает нескольких процентов и объясняется наличием на входе разделительного конденсатора сравнительно небольшой емкости, образующего с резистором R1 ФВЧ с частотой среза 8Гц.
Скорость нарастания выходного напряжения при работе на нагрузку IHF A202 составила 7,5В/мкс для положительного перепада напряжения и 15В/мкс для отрицательного, что с большим запасом обеспечивает полную выходную мощность даже на верхней границе звукового диапазона, а также гарантирует отсутствие динамических и интермодуляционных искажений при работе с реальными звуковыми сигналами.
Схемы защиты
от перегрузок по току и перегрева испытаны путем короткого замыкания выхода и съема микросхемы с радиатора. Обе схемы обеспечивают автоматическое восстановление режима работы после устранения перегрузки.
Тест на запас устойчивости проведен путем подключения к выходу усилителя емкостной нагрузки. Устойчивость сохраняется при эквивалентной емкости нагрузки до 0,47мкФ. При подключении нагрузки емкостью 202мкФ (общепринятый тест в мировой практике для исследования устойчивости усилителей класса Hi-Fi) рекомендуется для предотвращения выхода микросхемы из строя последовательно с нагрузкой включить LR стабилизирующую цепочку, отсекающую емкостную нагрузку и образующую при этом дополнительный полюс АЧХ из петли ООС. К сожалению, возникающий при самовозбуждении сквозной ток транзисторов выходных каскадов не ограничивается внутренней схемой защиты, что при отсутствии защиты по току блоке питания может привести к выходу микросхемы из строя.
Корпус микросхемы электрически соединен с выводом 4 (минусовая шина питания), поэтому несколько микросхем можно разместить на одном радиаторе без изолирующих прокладок.
Схему включения можно упростить за счет исключения цепочки вольтодобавки R4R5 и конденсатора 220мкФ, при этом вывод 7 соединяют с выводом 6. В таком включении максимальная выходная мощность уменьшается на 4Вт, но улучшается подавление пульсаций питающих напряженией. При соединении выводов 3 и 4 микросхема переводится в дежурный режим с пониженным энергопотреблением (18мА).
Заключение
Микросхема обладает очень хорошей линейностью и пригодна для создания усилителей мощности высокой верности. При мостовом включении двух микросхем можно получить мощность 100Вт на нагрузке 8Ом при коэффициенте гармоник 0,01%. Параметры микросхемы реально конкурируют с параметрами таких усилителей на дискретных элементах, как «Барк», «Одиссей», «Вега» и другие. Микросхема является хорошей альтернативой «дискретных» для тех, кто не имеет достаточного опыта или времени налаживания и доводки сложных схем. Схему включения желательно дополнить параллельной LR-цепочкой (L=10-20мкГн, R=10-20Ом), включаемой последовательно с нагрузкой, и схемой регулировки «нуля» на выходе. Для уменьшения спада вершины прямоугольного импульса емкость конденсатора на входе желательно увеличить до 5мкФ.
Добавка из личной переписки
Вот еще одна схемка включения, отрисована поудачнее.Список компонентов:
R1 - 20k C1 - 1uf
R2 - 680R C2 - 220pF
R3 - 470k C3 - 3.3uF
R4 - 20k C4 - 470nF
R5 - 3.3R C5 - 22nF
R6 - 150R C6 - 220uF
R7 - 82R C7 - 470nF

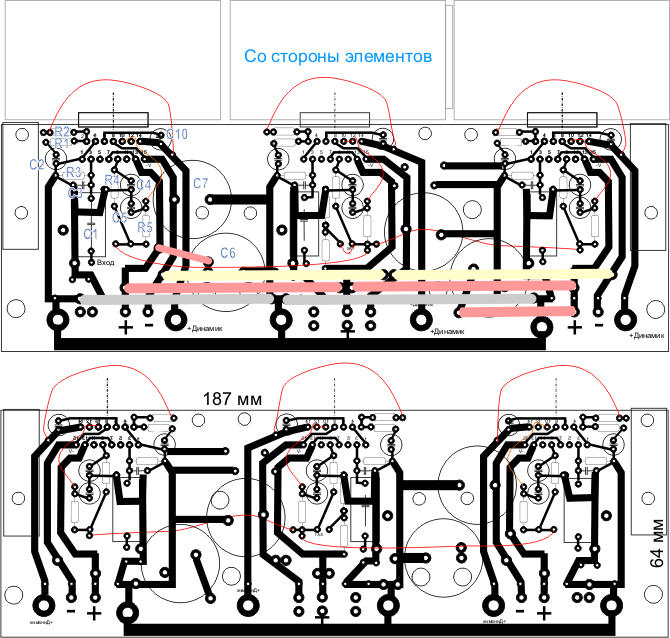

Вариант печатки:

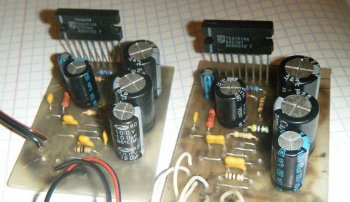

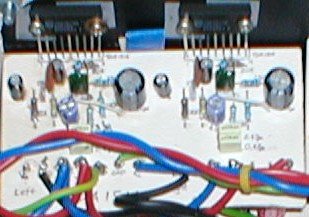

Готовый усилитель - два канала на одной плате разведены:
Дополнение от Александра Воробьева, плата-двухканалка
Сама конструкция собрана на двух идентичных микросхемах и представляет собой 2-х канальный (стерео) усилитель с выходной мощностью 100 Ватт (2×50W). Входной сигнал подается на фильтр нижних-высших частот, образованный R1(R9), C1(C11), R2(R9), C2(C12)и далее на 1-ю ножку микросхемы. Отказываться от этих цепочек фильтра не стоит, так как частоты ниже 20Гц и выше 30 кГц, в основном, это - сигналы-помехи и интермодуляционные частотные составляющие, могут существенно подпортить звуковую картину.Коэффициент усиления каскада задается отношением резисторов R5(R13)/R3(R11) и для данной схемы равен 30.
Цепочка R6(R14), R7(R15), C4(C15) называется «вольтодобавкой» и служит для запитывания предоконечного каскада микросхемы повышенным напряжением. Это позволяет увеличить выходную мощность усилителя в целом на 10%-20%. По расхожему мнению, она несколько ухудшает динамические характеристики, поэтому для любителей эксперимента, из схемы вполне можно исключить цепочки R7(R15), C4(C15), а вместо R6(R14) поставить проволочные перемычки. Безо всякого вреда для микросхемы.
Конденсаторы С3(С6), С5(С13), С9, С10 необходимы для устранения индуктивной составляющей цепей питания и служат для устранения возбуждения усилителя на частотах выше звукового диапазона. Аналогичную роль выполняет и цепочка R8(R16), C8(C16).
Выходные обмотки трансформатора питания и выпрямительные диоды, не указанные на схеме, должны обеспечивать ток в 3А при переменном напряжении 18в - 22в. Очень удобно для этого применять трансформатор от старых телевизоров ТС180. Сетевая обмотка оставляется без изменений, а взамен других обмоток наматывается новая, проводом диаметром не менее 1 мм.

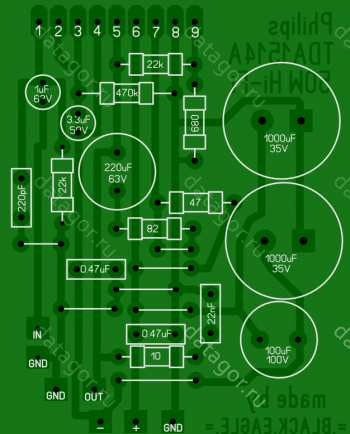

Вариант платы в "Sprint Layout" от BLACK EAGLE
В архиве схемы включения и чертёж ПП в Лэйаут:
▼ | Файл 51,85 Kb загружен 49 раз.
При правильном монтаже и исправных деталях, усилитель начинает работать сразу и в налаживании не нуждается. Нужно только проконтролировать, чтобы на выходах обоих каналов был нулевой потенциал. В противном случае придется искать ошибку в монтаже или другой экземпляр чипа.
