Известно, что электрическая емкость конденсатора определяется диэлектрической проницаемостью материала диэлектрика, величиной площади пластин электродов и расстоянием между ними.
Изменение емкости может быть достигнуто электрическим способом при использовании в качестве диэлектрика материала, диэлектрическая проницаемость которого зависит от приложенного к обкладкам напряжения (вариконд). В качестве переменного конденсатора можно использовать емкость p-n перехода специального кристаллического полупроводникового диода (варикап).
Изменение емкости можно получить механическим способом изменяя площадь перекрытия пластин, расстояние между пластинами, вводя или удаляя твердый диэлектрик между обкладками.
Конструкция конденсаторов переменной емкости с механическим управлением представляют собой две системы пластин подвижную (статор) и неподвижную (ротор), расположенных таким образом, что при вращении ротора его пластины входят в зазоры между пластинами статора. Контакт с пластинами ротора достигается с помощью специальной детали в виде плоской пружины между буртиком металлической оси и корпусом. Существует разновидность переменного конденсатора, в котором изменение емкости между подвижной частью и неподвижной осуществляется путем поступательного перемещения пластин цилиндрической формы (электроды в виде коаксиальных цилиндров). Такие конденсаторы применяются в высокочастотных коротковолновых колебательных контурах задающих генераторов или гетеродинов приемников.
Возможность реализации заданных законов изменения емкости при перемещении пластин;
возможность получения широкого диапазона изменения емкости и больших величин добротностей
возможности обеспечения больших рабочих напряжений и малых значений температурного коэффициента емкости (ТКЕ)
независимости величины емкости от приложенного напряжения
сравнительно большом времени, необходимом для изменения емкости
зависимости величины емкости от влажности и внешних механических воздействий
относительной сложности конструкции и больших габаритах.
большую сложность или невозможность обеспечения высокой точности заданных законов изменения емкости от управляющего воздействия;
ограниченная область значений емкостей и диапазона их изменений;
ограниченность рабочих напряжений (для варикапов);
низкие добротности;
малое время, требующееся для изменения емкости при перестройке (менее миллисекунды)
малая зависимость величины емкости от влажности и внешних воздействий;
небольшие величины ТКЕ;
невысокая температурная стабильность;
относительная простота конструкции и малые габаритные размеры
Переменные конденсаторы. Параметры и характеристики |
Основными параметрами конденсаторов переменной емкостиявляются:
1. Постоянная времени управления подвижной системы пластин , которая определяется временем ее перехода от одного крайнего положения к другому.
2. Точность установки емкости , определяемое отношением Сi/ Сi, где Сi одно из возможных значений емкости, Сi отклонение Сi от заданного значения. В реальном КПЕ Сi/ Сi = (0,05:0,10)%
3. Закон изменения емкости определяет характер изменения емкости в зависимости от угла поворота или от линейного перемещения подвижной части пластин конденсатора по отношению к неподвижной, например, прямоёмкостной закон изменения емкости, прямоволновой, прямочастотный, логарифмический.
4. Температурная стабильность переменных конденсаторов зависит от конструкции конденсатора. В большинстве случаев температурный коэффициент частоты (ТКЧ) положителен и для конденсаторов с воздушным диэлектриком не превышает (200:300) 10-6 1/град. У переменных конденсаторов с твердым или комбинированным диэлектриком ТКЕ превышает указанное значение.
5. Цикличность ТКЕ характеризуется повторяемостью его значений при многократных нагреваниях и охлаждениях конденсатора. Причинами нецикличности являются внутренние механические напряжения в элементах конструкции конденсатора.
6. Добротность конденсаторов переменной емкости определяется потерями в изоляционных элементах конструкции, а на частотах 200-400 МГц и потерями в металлических частях электродов. Обычно величина добротности находится в пределах от 500 до 5000.
Добротность конденсатора меняется при изменении положения подвижных электродов. Изменение составляет от 4 до 6 раз.
Добротность также меняется при изменении влажности и температуры. Суммарное влияние влажности и температуры приводит к изменению добротности от 2 до 15 раз.
7. Величина рабочего напряжения выбирается обычно (0,6:0,75)Uпр .
Величина пробивного напряжения Uпр зависит от величины воздушного промежутка, давления воздуха и влажности, а также формы электродов.
8. Сопротивление переходных контактов токосъемов > определяется их конструкцией, используемыми материалами, характером их поверхностей и контактным нажатием. Величина переходного сопротивления обычно составляет 0,01:0,02 Ом.
Необходимо учитывать степень изменения переходного сопротивления переменных конденсаторов, возникающего в процессе вращения ротора конденсатора и определяющего уровень электрического шума в колебательном контуре. В реальных КПЕ с контактным токосъемом уровень шума достигает 2:6 мкВ, а в некоторых случаях 10:20 мкВ. При повышенной влажности и температуре шум возрастает в 3:5 раз.
9. Усилие перемещения подвижной части переменного конденсатора имеет значение для устройств, в которых изменение емкости производится с помощью специальных механизмов. Момент вращения в нормальных условиях может иметь величину (20:500) 10-5кГм.
Большие перепады температур (от -60 до +1000С) вызывают существенное изменение зазоров в сопряжениях подвижной части КПЕ и изменение вязкости смазки. В результате этого усилие может меняться в 2:4 раза.
10. Устойчивость параметров переменных конденсаторов при механических воздействиях и под действием влажности определяется конструкцией конденсатора.
Под действием ударов и вибраций конструктивные элементы конденсатора могут смещаться или колебаться с собственной механической частотой. Взаимные смещения отдельных элементов конструкции приводят к необратимым изменениям параметров конденсатора. При сильных ударах могут наблюдаться разрушения в местах соединения элементов конструкций. Керамические оси или изоляторы при ударах и больших вибрациях могут разрушаться.
11. Габариты и вес имеют особое значение для специальной малогабаритной аппаратуры. При заданной величине емкости уменьшить габариты конденсатора можно только за счет уменьшения расстояния между пластинами и увеличения диэлектрической проницаемости диэлектрика, находящегося между пластинами
Электрический конденсатор - один из самых распространених радио элементов, служит он для накопления электроэнергии (заряда). Самый простой конденсатор можно представить в виде двух металлических пластин (обкладок) и диэлектрика который находится между ними.
Когда к конденсатору подключают источник напряжения, то на его обкладках (пластинах) появляются противоположные заряды и возникнет электрическое поле притягивающие их друг к другу, и даже после отключения источника питания, такой заряд остается некоторое время и энергия сохраняется в электрическом поле между обкладками.
В электронных схемах роль конденсатора также может состоять не только в накоплении заряда но и в разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и разных других задачах.
В зависимости от задач и факторов работы, конденсаторы используются очень разных типов и конструкций. Здесь мы рассмотрим наиболее популярные типы конденсаторов.

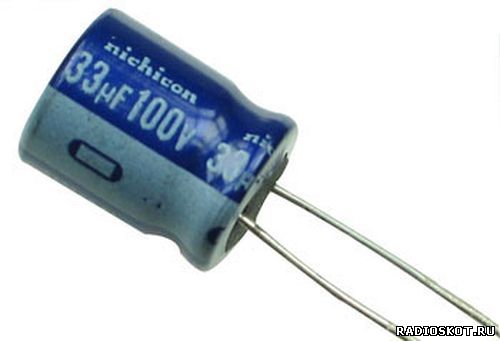

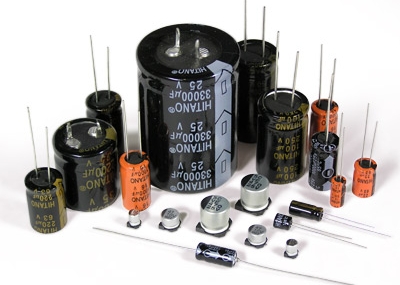

Конденсаторы алюминиевые электролитические
Это может быть, например, конденсатор К50-35 или К50-2 или же другие более новые типы.Они состоят из двух тонких полосок алюминия свернутых в рулон, между которыми в том же рулоне находится пропитанная электролитом бумага в роли диэлектрика.

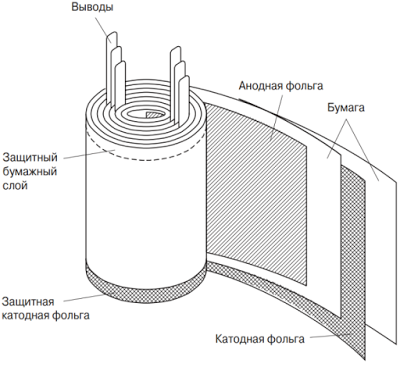

Рулон находится в герметичном алюминиевом цилиндре, чтобы предотвратить высыхание электролита.
На одном из торцов конденсатора (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.
В электролитических конденсаторах емкость исчисляется в микрофарадах и может быть от 0.1 мкф до 100 000 мкф. Как правило большая емкость и характеризует этот тип конденсаторов.
Еще одним из важных параметров есть максимальное рабочее напряжение, которое всегда указывается на корпусе и в конденсаторах этого типа может быть до 500 вольт!
Среди недостатков данного типа можно рассмотреть 3 причины:
1. Полярность. Полярные конденсаторы недопустимы с работой в переменном токе. На корпусе обозначаются соответствующими значками выводы конденсатора, как правило конденсаторы с одним выводом минусовой контакт имеют на корпусе, а плюсовой на выводе.
2. Большой ток утечки. Естественно такие конденсаторы не годятся для длительного хранения энергии заряда, но они хорошо себя зарекомендовали в качестве промежуточных элементов, в фильтрах активных схем и пусковых установках двигателей.
3.Снижение емкости с увеличением частоты. Такой недостаток легко устраняется с помощью параллельно подключенного керамического конденсатора с очень маленькой ёмкостью.

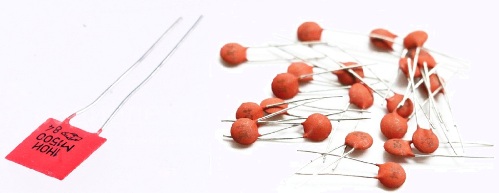

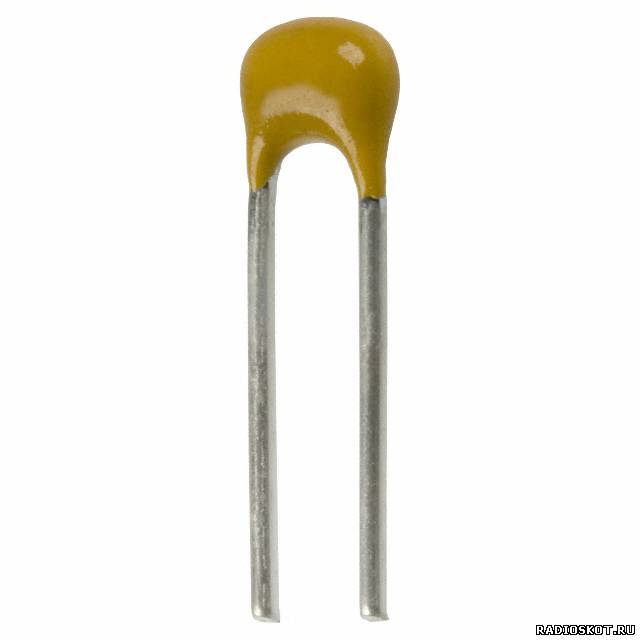

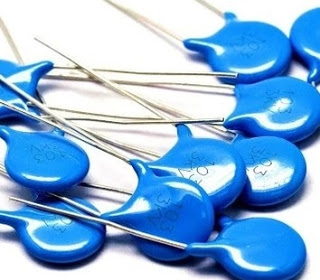

Керамические однослойные конденсаторы
Такие типы, например как К10-7В, К10-19, КД-2. Максимальное напряжения такого типа конденсаторов лежит в пределах 15 - 50 вольт, а ёмкость от 1 пФ до 0.47 мкф при сравнительно небольших размерах довольно не плохой результат технологии.У данного типа характерны малые токи утечки и низкая индуктивность что позволяет им легко работать на высоких частотах, при постоянном, переменном и пульсирующих токах.
Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА.
Конденсаторы данного типа спокойно переносят внешние факторы, такие как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

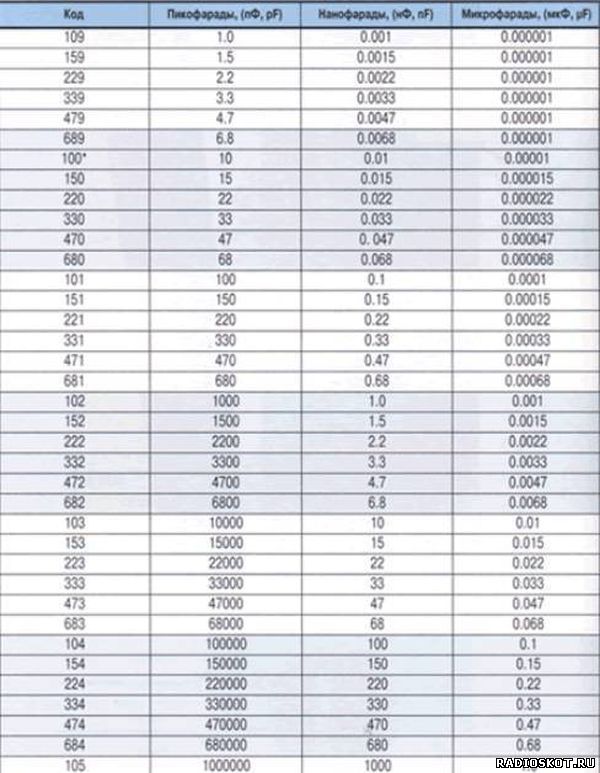

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф. Для удобства составлены таблицы наиболее "ходовых" ёмкостей конденсаторов и их маркировочные коды.
Наиболее часто применяются в фильтрах блоков питания и как фильтр поглощающий высокочастотные импульсы и помехи.
Керамические многослойные конденсаторы
Например К10-17А или К10-17Б.
В отличии от вышеописанных, состоят уже из нескольких слоев металлических пластин и диэлектрика в виде керамики, что позволяет иметь им большую ёмкость чем у однослойных и может быть порядка нескольких микрофарад, но максимальное напряжение у данного типа все также ограничено 50 вольтами.
Применяются в основном как фильтрующие элементы и могут исправно работать как с постоянным так и с переменным и пульсирующим током.

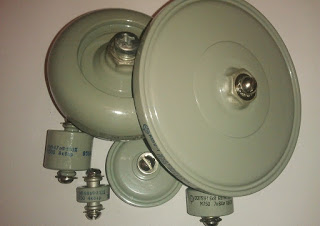

Керамические высоковольтные конденсаторы
Например К15У, КВИ и К15-4Максимальное рабочее напряжение данного типа может достигать 15 000 вольт! Но ёмкость у них небольшая, порядка 68 - 100 нФ.
Работают они как с переменным так и с постоянным током. Керамика в качестве диэлектрика создает нужное диэлектрическое свойство выдерживать большое напряжение, а особая форма защищает конструкцию от пробоя пластин.
Применение у них самое разнообразное, например в схемах вторичных источников питания в качестве фильтра для поглощения высокочастотных помех и шумов, или в конструирование катушек Тесла, мощной и ламповой радиоаппаратуре.
Танталовые конденсаторы
Например К52-1 или smd А. Основным веществом служит - пентоксид тантала, а в качестве электролита - диоксид марганца.
Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода.
По рабочим свойствам танталовые конденсаторы схожи с электролитическими, но рабочее максимальное напряжение ограничено 100 вольтами, а ёмкость как правило не превышает 1000 мкФ.
Но в отличии от электролитических, у данного типа собственная индуктивность намного меньше что дает возможность их использования на высоких частотах, до несколько сотен килогерц.
Основной причиной выхода из строя бывает превышение максимального напряжения.
Применение у них в большинстве наблюдается в современных платах электронных устройств, что возможно из за конструктивной особенности smd-монтажа.

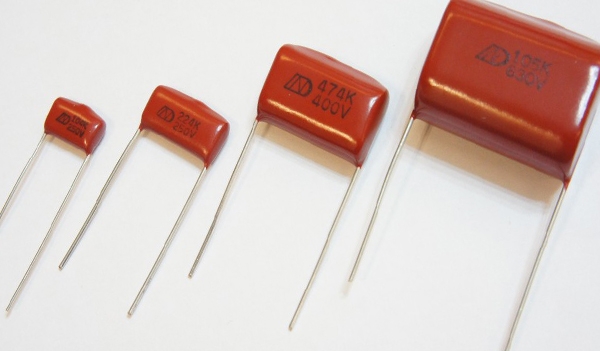

Полиэстеровые конденсаторы
Например K73-17 или CL21, на основе металлизированной пленки...Весьма популярные из за небольшой стоимости конденсаторы встречающиеся в почти всех электронных устройствах, например в балластах энергосберегающих ламп. Их корпус состоит из эпоксидного компаунда что придает конденсатору устойчивость к внешним неблагоприятным факторам, химическим растворам и перегревам.
Ёмкость таких конденсаторов идет порядка 1 нф - 15мкф и максимальное рабочее напряжение у них от 50 до 1500 вольт.
Большой диапазон максимального напряжения и ёмкости дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсных токов.
Полипропиленовые конденсаторы

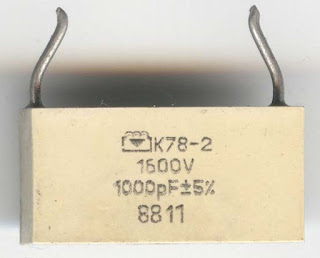

Например К78-2 и CBB-60.В данного типа конденсаторов в качестве диэлектрика выступает полипропиленовая пленка. Корпус изготовлен из негорючих материалов, а сам конденсатор призначен для работы в тяжелых условиях.
Ёмкость, как правило в пределах 100пф - 10мкф, но в последнее время выпускают и больше, а по поводу напряжение то большой запас может достигать и 3000 вольт!
Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tg? может не превышать 0,001, что позволяет использовать конденсаторы на больших частотах в несколько сотен килогерц и применять их в индукционных обогревателях и пусковых установках асинхронных электродвигателей.

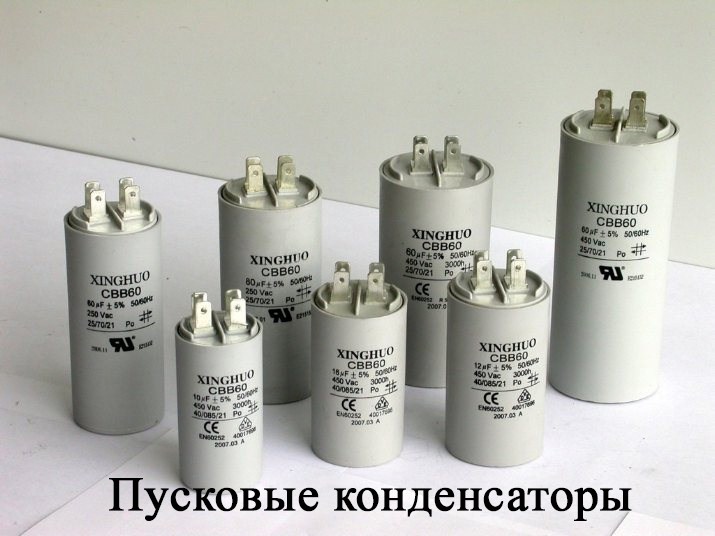

Пусковые конденсаторы (CBB-60) могут иметь ёмкость и до 1000мкф что стает возможным из за особенностей конструкции такого типа конденсаторов. На пластиковый сердечник наматывается металлизированная полипропиленовая пленка, а сверху весь этот рулон покрывается компаундом.
Очень широко применяются в электронных, радиотехнических устройствах и приборах. Они по количеству и ёмкости в электронных схемах может различаться, но они есть практически везде. Столь широкое использование приборов объясняется тем, что в схемах такие устройства могут выполнять различные функции и задачи.
В первую очередь, конденсаторы используются в фильтрах различных стабилизаторов и выпрямителей напряжения , кроме того, с их помощью осуществляется передача сигнала между каскадами, работают высокочастотные и низкочастотные фильтры, подбирается частота колебаний и интервалы выдержки времени на разных генераторах. Чтобы лучше разобраться в особенностях и применении таких устройств, следует подробно разобрать существующие типы и характеристики конденсаторов.
Характеристики и параметры

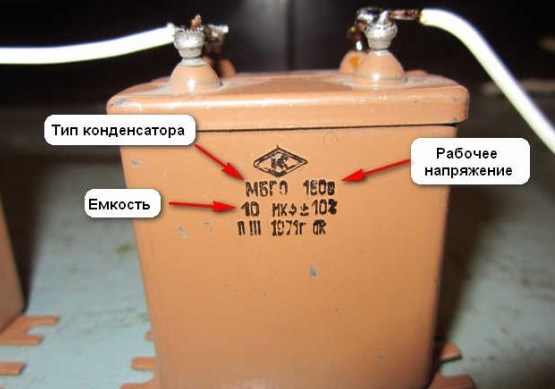

Исчерпывающую информацию о типе и технических характеристиках конденсатора любой пользователь может получить на корпусе устройства, где также иногда указывается производитель прибора и дата его изготовления.
Важнейшим параметром любого конденсатора является его номинальная ёмкость . Правила обозначения номиналов ёмкости описываются в действующих нормативах ГОСТа. Согласно положениям ГОСТа, номинальная ёмкость конденсаторов до 9999 пФ обозначается на схемах без указания единицы измерения. Ёмкость устройств номиналом более 9999 пФ и до 9999 мкФ обозначается на схемах с указанием единицы измерения. Следующая характеристика, указываемая на корпусе устройства – допустимое отклонение от номинальных значений.
Второй по важности величиной конденсатора является его номинальное напряжение . Они могут быть предназначены для работы в сетях с разным напряжением: от 5 до 1000 В и более. Специалисты рекомендуют выбирать устройства с запасом по номинальному напряжению. Использование устройств низкого номинала может приводить к возникновению пробоев диэлектрика и выходу из строя приборов.
Остальные параметры считаются дополнительными и не всегда важными, потому на корпусах некоторых устройств описание может ограничиваться ёмкостью и номинальным напряжением. Если дополнительные технические характеристики указаны, то на корпусе можно найти также рабочую температуру устройства, рабочий номинальный ток и другие данные.
Следует учитывать также, что представленные сегодня на рынке конденсаторы могут быть трехфазными и однофазными, предназначенными для внешней или внутренней установки.
Какие типы конденсаторов бывают?
Существуют различные варианты классификации конденсаторов, используемых в электронных схемах. Чаще всего такие устройства разделяют на типы по виду используемого в них диэлектрика. По особенностям диэлектрика можно выделить следующие типы:
- с жидкими диэлектриками.
- вакуумные, в которых отсутствует диэлектрик.
- с твердым органическим диэлектриком.
- с газовым диэлектриком.
- электролитические или оксид-полупроводниковые с электрлитом или оксидным металлическим слоем.
- с твердым неорганическим диэлектриком.
Второй вариант классификации – по вероятности колебания величины ёмкости. По этой характеристике можно выделить следующие устройства:
- Переменные – которые могут менять ёмкость из-за воздействия напряжения или температурных условий.
- Постоянные – величина ёмкости не изменяется на протяжении срока службы.
- Подстроечные – с изменяемой ёмкостью, используемые для периодической или разовой подстройки схем.
По сфере эксплуатации все конденсаторы разделяются на следующие типы:
- Низковольтные, используемые в сетях с малым напряжением.
- Высоковольтные, применяемые в сетях высокого напряжения.
- Импульсные – способные выделять краткосрочный импульс.
- Пусковые – для стартового запуска электрического мотора.
- Помехоподавляющие.
Существуют и другие классы по сферам применения, но на практике они встречаются крайне редко.
В таблице ниже представлены наиболее распространенные конденсаторы и их обозначения на схемах.
а
Переменные конденсаторы обычно изготавливаются с механическим и электрическим управлением емкости.
С механическим управлением емкости конденсатор содержит две системы параллельных пластин, одна из которых подвижна ее называют ротор. При этом ротор заходит в зазор между пластинами это перемещение изменяет активную площадь, а следовательно и емкость. Неподвижную пластину называют статором.
В качестве изолятора может использоваться воздушный зазор или полимерная пленка (что чаще всего).
Пластина ротора может иметь разную форму, это позволяет получать нужную зависимость от угла поворота (прямолинейная, логарифмическая зависимость). Механически можно изменять емкость за счет изменения зазора между пластинами - т.е. изменение емкости на небольшое значение.
По последнему варианту (зазор между пластин) изготавливают подстроечные конденсаторы, распространенные в ЭА. Конденсаторы переменной емкости с механическим управлением успешно заменяют в ЭА обычные переменные конденсаторы т.к. у конденсаторов с электрическим управлением более малые габариты, они не чувствительны к вибрации, их можно применять как для дистанционного управления, так и для автоматического регулирования.
Недостатки переменных конденсаторов с электрическим управлением:
· Невысокая добротность;
· Стабильность ниже, чем у механических конденсаторов.
2.8.2. Виды переменных конденсаторов с электрическим управлением:
· Варикапы;
· Варакторы;
· Вариконды.
В первых двух видах используется емкость обратно–смещенного p–n перехода и ее зависимость от приложенного напряжения (используется барьерная емкость p –n перехода).
В варикондах используется зависимость диэлектрической проницаемости от приложенного напряжения. Вариконды характеризуются низкой стабильностью и применяются реже.
Варикапы и варакторы отличаются уровнем переменного сигнала.
Варакторы работают в режиме большого сигнала, где резко проявляется нелинейность вольт–фарадной характеристики (ВФХ). Варакторы используют в умножителях частоты.
Варикапы работают в режиме малых сигналов и их используют для перестройки колебательных контуров, последние используются чаще других.
Барьерная емкость обратно–смещенного p–n перехода определяется как:
где - емкость p–n перехода при нулевом смещении, зависящая от площади p–n перехода и концентрации примеси.
Напряжение смещения ( <0).
Контактная разность потенциалов для Si 0,7÷1 В.
n - показатель степени, зависящий от распределения примеси вблизи p–n перехода.
Зависимость барьерной емкости (С б) от обратно–смещенного напряжения (U обр) для варикапа представлена на рис. 30.
ВФХ на рис. 30. приводиться для разных значений n, n=1/3 характерна для плавного перехода получаемая диффузией, n=1/2 характерна для резкого перехода, с резким различием концентрирующиеся примеси в p–n областях (что характерно для сплавных переходов или с использованием эпитаксии).
Схема образования барьерной емкости (С б) представлена на рис. 31.
 |
На рис 31.: 1 – Технологическая граница; 2 – граница области объемного носителя; 3 – ионы; 4 – внешние выводы.
При положении U обр вблизи технологической границы перехода образуется объединенная подвижными носителями заряда область. В этой области остаются два слоя положительно–отрицательных ионов, они служат обкладками конденсатора. Чем больше U обр тем шире объединенная область, т.е. больше расстояние между обкладками и меньше емкость. Из этого следует что зависимость С б от U обр для сверх резкого перехода будет иметь самый крутой характер.
2.8.3. Параметры варикапов:
· Номинальная емкость при номинальном напряжении (U н ≈4В);
· Минимальная емкость (С min) при максимально допустимом обратном напряжении (U обр ≈20÷50В);
Внешне варикап похож на миниатюрный диод и имеет размеры 3–4 мм.
 |
Применяется варикап на частоте до 100 МГц, емкость 20÷600 пФ, добротность 25÷500.
Вариконды отличаются от варикапов и варакторов тем, что с их помощью можно получить емкости до сотен ГГц, при частотном диапазоне от сотен кГц до 10ГГц.
Вапиконды изготавливаются на основе сегнетокерамики, которая в определенном интервале температуру или напряжений обладает самопроизвольной поляризацией.
Сегнетокерамика производиться на основе титанов, церконатов, станатов, щелочных щелочноземельных и других материалов. Для них характерно низкий tg δ, высокое удельное сопротивление > 10 10 Ом см, где прочностное от 4 до 10 кВ мм и изменение диэлектрической проницаемости в широком пределе ε=BaTiO 3 = 1000 при температуре 20 0 С, при 120 0 С ε=20000.
Сегнетоэлектрики проявляют нелинейную зависимость емкости от напряжения электрического поля и от приложенного напряжения.
Технология изготовления варикондов более дешевая, керамическая, толстопленочная технология реже тонкопленочная технология. Чаще всего используют керамику на основе BaTiO 3 .
Что касается конденсаторов на основе органических материалов, то их существует большое разнообразие с использованием полярных и неполярных материалов диэлектрика. Полярные обычно используют для низкочастотных цепей, а неполярные используют в СВЧ целях.
Являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы.
Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика. Емкостное сопротивление конденсатора зависит от его емкости и частоты тока. Конденсатор проводит переменный ток и не пропускает постоянный. Емкость конденсатора тем больше, чем больше площадь пластин (обкладок) конденсатора, и тем больше, чем тоньше слой диэлектрика между ними.

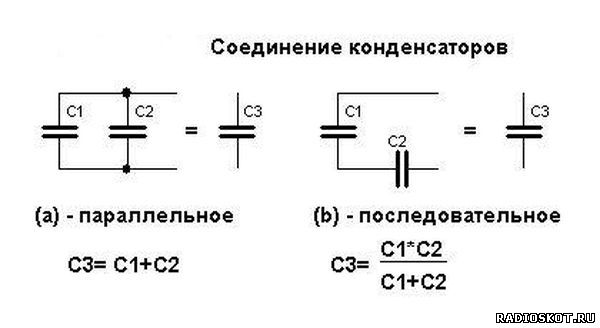

Емкости параллельно соединенных конденсаторов складываются. Емкости последовательно соединенных конденсаторов считаются по формуле, приведенной на рисунке ниже:
Конденсаторы бывают как постоянной, так и переменной емкости. Последние так и называются и сокращенно пишутся КПЕ (конденсатор переменной емкости). Конденсаторы постоянной емкости бывают как полярные, так и неполярные. На рисунке ниже изображено схематическое изображение полярного конденсатора:
К полярным относятся электролитические конденсаторы. Выпускаются также танталовые конденсаторы, которые отличаются от алюминиевых электролитических, более высокой стабильностью, но и стоят дороже. Электролитические конденсаторы подвержены, по сравнению с неполярными более быстрому старению. Полярные конденсаторы имеют положительный и отрицательный электроды, плюс и минус. На фото далее изображен электролитический конденсатор:
У советских электролитических конденсаторов полярность обозначалась на корпусе знаком плюс у положительного электрода. У импортных конденсаторов обозначается отрицательный электрод знаком минус. При нарушении режимов работы электролитических конденсаторов они могут вздуться и даже взорваться. У электролитических конденсаторов во избежания взрыва, делают при их изготовлении специальные насечки на крышке корпуса:

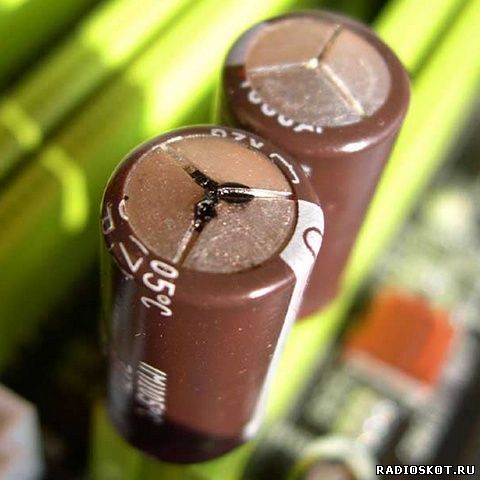

Также электролитические конденсаторы могут взорваться, если на них по ошибке подать напряжение выше того, на которое они были рассчитаны. На фото электролитического конденсатора приведенного выше, видно надпись 33 мкФ х 100 В., это означает его емкость, равную 33 микрофарад и допустимое напряжение до 100 вольт. Неполярный конденсатор на схемах обозначается следующим образом:

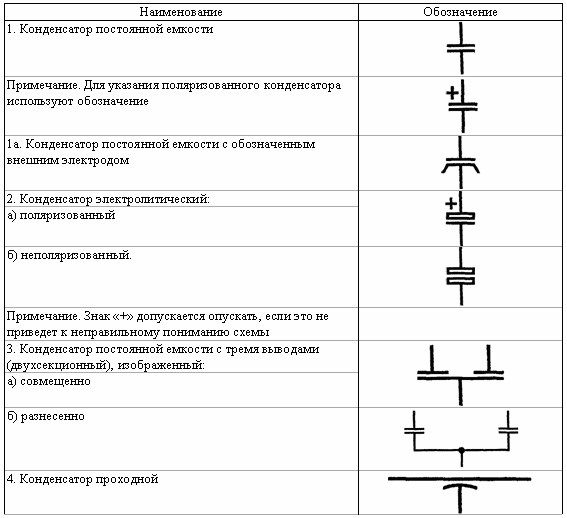

Неполярный конденсатор изображение на схеме
На фото ниже изображены пленочный и керамический конденсаторы:

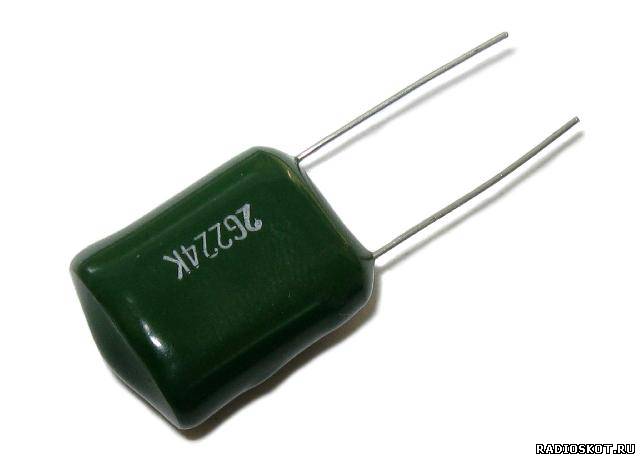

Пленочный
Керамический

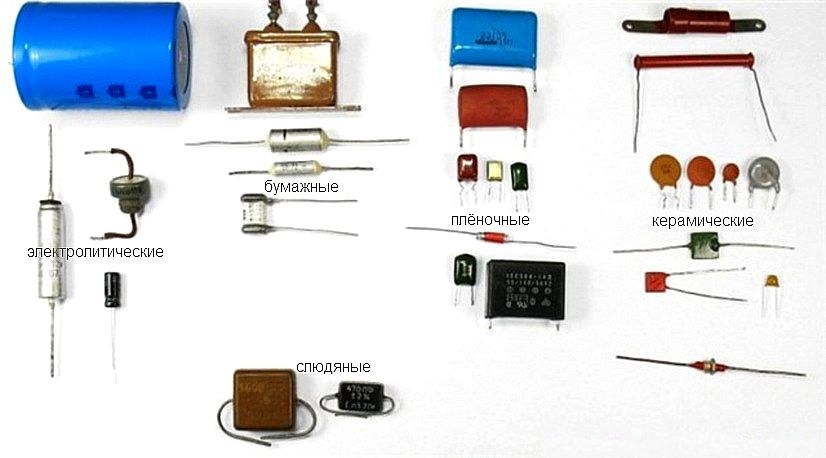

Конденсаторы различают по виду диэлектрика. Существуют конденсаторы с твердым, жидким и газообразным диэлектриком. С твердым диэлектриком это: бумажные, пленочные, керамические, слюдяные. Также существуют электролитические, о которых уже было рассказано выше и оксидно-полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех остальных большой удельной емкостью. Многие, думаю, встречали на импортных конденсаторах такое цифровое обозначение:

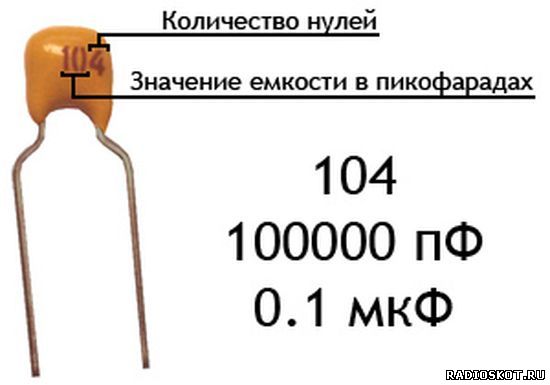

На рисунке выше видно, как можно посчитать номинал такого конденсатора. Например, если на конденсаторе нанесена маркировка 332, то это означает, что он имеет емкость 3300 пикофарад или 3.3 нанофарад. Ниже приведена таблица, сверяясь с которой можно легко посчитать номинал любого конденсатора с такой маркировкой:

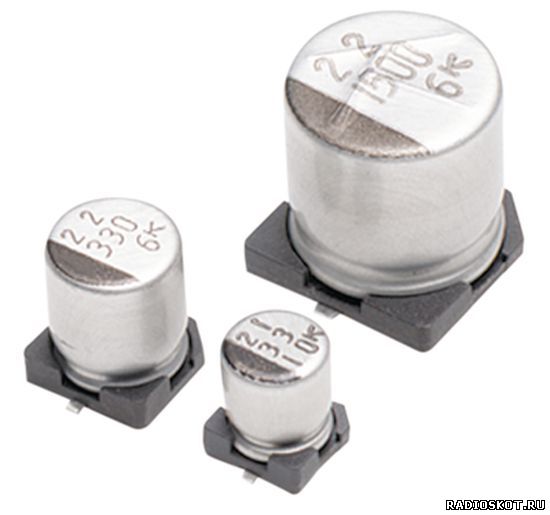

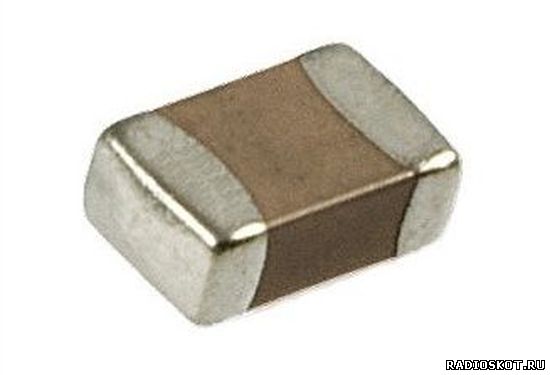

Существуют конденсаторы и в SMD исполнении, наиболее распространены в радиолюбительских конструкциях я думаю типы 0805 и 1206. Изображение неполярного SMD конденсатора можно видеть на рисунках ниже:
Промышленностью выпускаются и так называемые твердотельные конденсаторы. Внутри у них вместо электролита находится органический полимер.

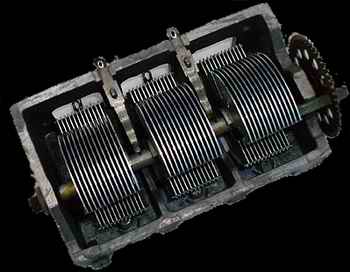

Переменные конденсаторы
Как и резисторы, некоторые специальные конденсаторы могут изменять свою ёмкость, если это необходимо в процессе настройки. На рисунке изображено устройство конденсатора переменной емкости:

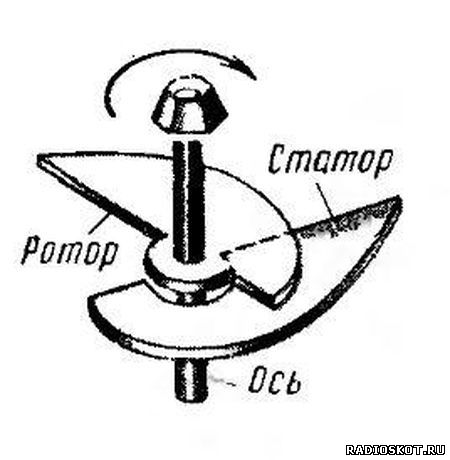

Регулируется емкость в переменных конденсаторах изменением площади параллельно расположенных пластин конденсатора. Делятся конденсаторы на переменные, которые имеют ручку для вращения вала, и подстроечные, которые имеют шлиц под отвертку, и также состоят из подвижной и не подвижной частей.

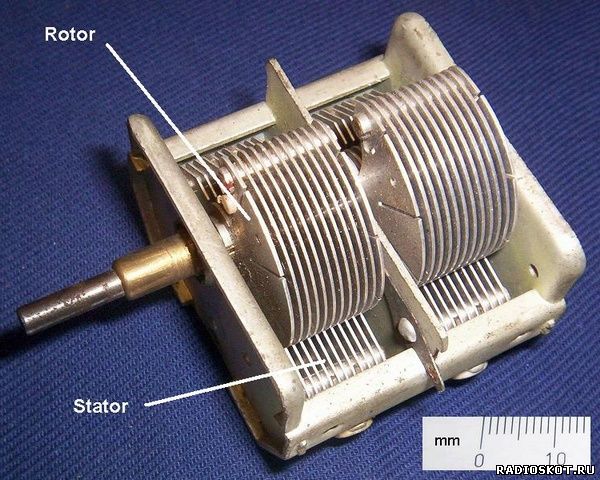

На рисунке они обозначены как ротор и статор. Такие конденсаторы используются в радиоприемниках для настройки на нужную частоту радиовещания. Емкость таких конденсаторов обычно бывает небольшой и равняется единицам – максимум сотням пикофарад. Так обозначается на схемах конденсатор переменной емкости:

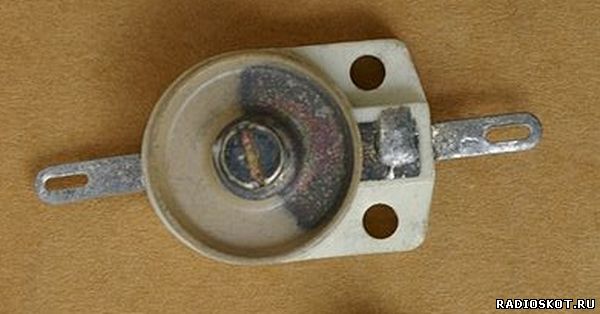

На следующем рисунке показан подстроечный конденсатор. Подстроечный конденсатор обозначается на схемах следующим образом:
Такие конденсаторы обычно регулируются только один раз при сборке и настройке радиоэлектронной аппаратуры.

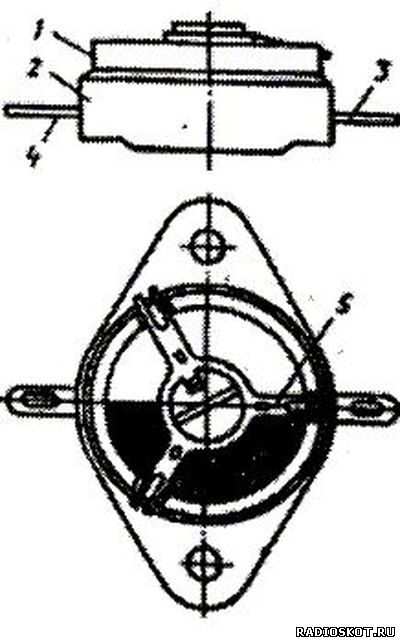

На следующем рисунке изображено строение подстроечного конденсатора:
Емкость конденсатора измеряется в Фарадах. Но даже 1 Фарад, это очень большая емкость, поэтому для обозначения обычно используют миллионные доли Фарад, микрофарады, а также еще более мелкие, нанофарады и пикофарады. Перевести из микрофарад в пикофарады и обратно очень легко. 1 микрофарад равен 1000 нанофарад или 1000000 пикофарад. Конденсаторы, помимо прочего, применяются в колебательных контурах радиоприемников, в блоках питания для сглаживания пульсаций, а также в качестве разделительных в усилителях. Обзор подготовил AKV .
