Многие из нас, с целью экономии электроэнергии, давно заменили традиционные лампы накаливания на светодиодные и люминесцентные. И все было бы хорошо, если бы ни одно «но». В некоторых случаях бывает такое, что экономичные лампочки начинают моргать или продолжают слабо светиться даже при выключенном выключателе, причем с лампами накаливания такого явления в том же патроне не наблюдается. В чем же причина, и что же делать в таком случае, дабы исправить ситуацию?
Все дело в том, что устройство энергосберегающей лампы, светодиодной или компактной люминесцентной, отличается наличием в ее цоколе электронного балласта, который питается выпрямленным сетевым напряжением. В цоколе расположен диодный мост, сглаживающий конденсатор, а также схема высокочастотного преобразователя напряжения, который обеспечивает правильное питание для зажигания светодиодов или газа в колбе.
Особенность этого балластного преобразователя в том, что он запускается ровно в тот момент, когда уровень напряжения на встроенном конденсаторе фильтра становится достаточным для этого, то есть, если по какой-то причине конденсатор достаточно зарядился, лампа тут же вспыхивает.
Таким образом, причина, по которой светодиодная или компактная люминесцентная лампа продолжает светиться или моргает при выключенном выключателе — поступающий в нее ток, даже очень небольшой.
Откуда же взяться этому небольшому току? Зачастую описанная проблема возникает в случае, кода используется выключатель с подсветкой. Такие выключатели кроме замыкающихся и размыкающихся кнопкой контактов оснащены дополнительно цепочкой, состоящей из светодиода (или маленькой неоновой лампочки) с резистором.
Когда контакты такого выключателя разомкнуты, то цепь его подсветки оказывается включенной и питается последовательно с источником света, управляемым данным выключателем.
Ток там мизерный, и если используется лампа накаливания, то его недостаточно для того, чтобы спираль хоть чуть-чуть накалилась, однако если используется лампа с электронным балластом, как светодиодная или люминесцентная, то этого тока достаточно, чтобы зарядить встроенный в цоколь лампы конденсатор, и тогда лампа будет время от времени моргать или вовсе непрерывно светиться, если ее мощность не велика.
Некоторые добросовестные производители светодиодных и люминесцентных ламп указывают на упаковке, что не следует применять данную лампу в сочетании с диммером или с выключателем с подсветкой. Но что же делать, если проблема все же возникла? Выходов из сложившейся ситуации может быть несколько.
Первый способ избавления от недуга — убрать из выключателя цепь подсветки. Просто разберите выключатель и устраните из него мешающие элементы. Подсветки выключателя у вас теперь не будет, зато не будут загораться без надобности лампочки. Или можно просто заменить выключатели на выключатели с обычной кнопкой без подсветки в местах, где стоят энергосберегающие лампочки, которые сами собой зажигаются.

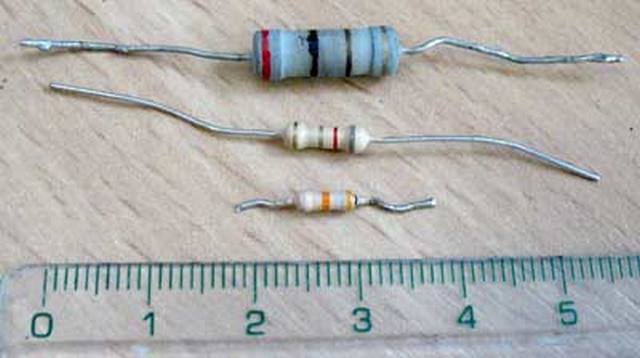

Второй способ — добавить параллельно цепям с проблемными лампочками шунтирующие резисторы (2-3 ваттного резистора на 50 кОм будет достаточно) или просто добавить параллельно лампы накаливания, чтобы ток подсветки выключателя протекал бы не через балласт энергосберегающей лампочки, а через цепь меньшего сопротивления, тогда балласт энергосберегающей лампочки просто не запустится, пока вы не нажмете на кнопку выключателя. Шунтирующий резистор удобно можно установить в распределительной коробке или под .
Если вы столкнулись с проблемой, что светодиодная лампа горит при выключенном выключателе, не удивляйтесь. Это говорит о том, что через светодиоды протекает ток. Яркость свечения зависит лишь от его силы. С одной стороны у такого явления есть положительная сторона, если освещение находится в туалете или коридоре можно использовать в качестве ночной подсветки. А если в спальне? Возможен вариант, что свет не тлеет, а периодически мигает.
Причин такого явления может быть несколько:
- Использование выключателей с подсветкой
- Неисправности электропроводки
- Особенности схемы питания
Наиболее частой причиной свечения лампы после выключения являются выключатели с подсветкой.
Внутри такого выключателя находится светодиод с токоограничивающим резистором. Светодиодная лампа тускло светится при выключении света, поскольку даже при выключении основного контакта через них продолжает проходить напряжение.
Почему светодиодная лампа горит в полнакала, а не на полную мощность ? Благодаря ограничительному резистору сила тока, протекающая по электрической цепи, крайне незначительна и недостаточна для свечения электрической лампы накаливания либо розжига люминесцентных. Потребляемая мощность светодиодов в десятки раз ниже аналогичных параметров обыкновенной лампы накаливания. Но даже незначительный ток, протекающий через диод подсветки, достаточен для слабого свечения светодиодов в светильнике.
Вариантов свечения может быть два. Либо светодиодная лампа горит после выключения непрерывно, значит, через светодиодную подсветку выключателя протекает достаточный ток, либо свет периодически вспыхивает. Так обычно происходит, если ток, протекающий по цепи, слишком незначительный для постоянного свечения, но он подзаряжает сглаживающий конденсатор в цепи схемы питания. Когда на нем постепенно накапливается достаточное напряжение, происходит срабатывание микросхемы стабилизатора и лампа на мгновение вспыхивает. С таким миганием необходимо однозначно бороться, где бы она ни находилось. В таком режиме работы ресурс компонентов платы питания значительно сократится, поскольку даже у микросхемы количество циклов срабатывания не бесконечное.
Способов устранения ситуации, когда светодиодная лампочка горит при выключенном выключателе несколько.
Наиболее простым является удаление из выключателя подсветки. Для этого разбираем корпус и откручиваем либо откусываем кусачками провод, идущий к резистору и светодиоду. Можно заменить выключатель на другой, но без такой полезной функции.

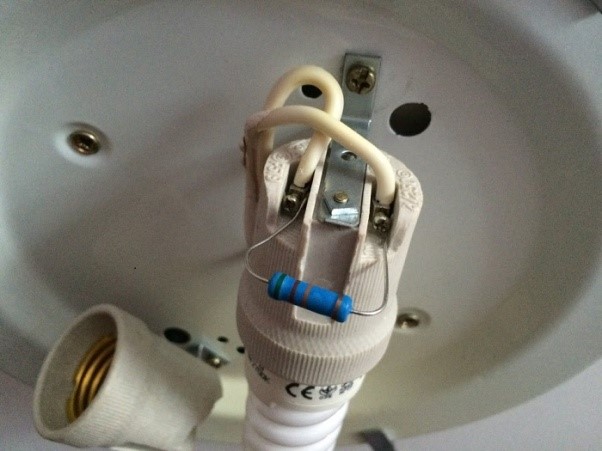

Другим вариантом может стать впайка шунтирующего резистора параллельно лампе. По параметрам он должен быть рассчитан на 2-4 Вт и иметь сопротивление не более 50 Ом. Тогда ток будет течь через него, а не через драйвер питания самой лампы. Приобрести такой резистор можно в любом магазине радиотоваров. Установить резистор не представляет сложности. Достаточно снять плафон и зафиксировать ножки сопротивления в клемнике подсоединения сетевых проводов.
Если вы не особо дружны с электрикой и опасаетесь самостоятельно «влазить» в проводку, еще одним способом «борьбы» с выключателями с подсветкой может быть установка в люстру обычной лампы накаливания. Ее спираль при выключении и будет выполнять роль шунтирующего резистора. Но этот способ возможен лишь, если у люстры несколько патронов.
Неисправности с электропроводкой
Почему светодиодная лампа светится после выключения, даже если не используется кнопка с подсветкой?
Возможно, при монтаже электропроводки изначально была допущена погрешность и к выключателю вместо фазы подводится ноль, тогда после отключения выключателя проводка всё равно остаётся «под фазой».
Подобную сложившуюся ситуацию необходимо сразу ликвидировать, поскольку даже при плановой замене лампы можно получить чувствительный удар электрическим током. Любой минимальный контакт с «землёй» в данной ситуации будет вызывать слабое свечениесветодиодов.
Особенности схемы питания
Ради увеличения яркости свечения и минимизации пульсации освещения в схему драйвера питания могут устанавливать конденсаторы повышенной ёмкости. Даже при отключении питания в нем остаётся заряд, достаточный для свечения светодиодов, но его хватает буквально на несколько секунд.
Существует такое явление, как незначительное свечение диодной лампы уже после того, как было отключено питание. Объяснений этому существует несколько, часть факторов касается электробезопасности, часть – особенностей функционирования источника света данного типа.
В любом случае, чтобы понять, почему горит светодиодная лампочка при отсутствующей нагрузке, необходимо рассмотреть условия работы осветительного прибора и определить причину в каждой конкретной ситуации.
Особенности устройства
Конструкция лампы данного вида сложнее, чем аналога с нитью накаливания. Основные элементы: цоколь (винтовой, штырьковой), плата с излучателями, рассеиватель, драйвер. Принцип действия основан на рекомбинации электронов и дырок с переводом на другой энергетический уровень, в результате чего возникает свечение, которое является следствием выделения фотонов. Этим процессам способствует применение определенных полупроводниковых материалов светодиода.
Для обеспечения приемлемых условий работы лампы используется токоограничивающий элемент. В более простых схемах для этой цели задействуют резистор.
Схема диодной лампы
Источники света более высокого качества функционируют по иному принципу: в основе схемы лежит диодный мост, который выпрямляет сетевое напряжение и подает его на светодиоды, соединенные последовательно.
Cвечению лампы при отключенной нагрузке
Существует несколько вероятных факторов, которые могут объяснить, почему осветительный элемент все еще горит после выключения от источника питания, хоть и тускло:
- Проблемы с электропроводкой, в частности, некачественно выполненная изоляция на одном из участков цепи.
- Светодиодная лампа подключена к выключателю с подсветкой.
- Некачественные излучатели, используемые в конструкции источника света.
- Функциональные особенности лампы.
Если излучатели горят при выключенном положении коммутационного аппарата, рекомендуется сначала рассмотреть все прочие факторы, кроме первого, так как определить слабый по изоляции участок скрытой проводки проблематично.
Для этого создаются условия, при которых возникает пробой цепи (подается высокое напряжение на протяжении 1 мин.). Проблемный участок, из-за которого диодные лампы светятся после отключения нагрузки, придется вскрывать: нарушается целостность стены, если проводка заложена методом штробления.
Очень часто встречается ситуация, когда энергосберегающие источники света функционируют иным образом при подключении к коммутационному аппарату с подсветкой. Проблема здесь кроется в том, что установленный в выключателе осветительный элемент замыкает цепь, а значит, пропускает небольшой ток. Он и питает диодные лампы при выключенном свете.
Не менее распространена проблема дешевой светодиодной продукции. Если было выбрано изделие невысокого качества по доступной цене, а обычно связь между этими факторами прямая, то велика вероятность ошибки в плате спайки. Но случается, что излучатель хоть и тускло, но горит по причине функциональных особенностей конструкции.
В частности, речь идет о процессах, которые происходят в резисторе при подаче нагрузки на лампу: этот элемент по мере прохождения тока по цепи накапливает энергию, а после отключения нагрузки поддерживает свечение в излучателях.
Как решить проблему тусклого света
- Если изначально была куплена дешевая светодиодная лампа, то устранить свечение возможно, лишь установив изделие надежного производителя и высокого качества.
- Когда же проблема кроется в выключателе с подсветкой, устранить ее можно разными путями. Самое простое решение – сменить коммутационный аппарат на модель без подсветки. А можно отрезать соответствующий провод питания подсветки, делается это после вскрытия выключателя. Но в некоторых случаях важно сохранить данную функцию. Тогда необходимо параллельно установить резистор на нужном участке цепи.
- Сложнее всего исправить проблему, которая кроется в проводке. Чтобы сделать все правильно, конечно, рекомендуется найти источник тока утечки. Но, как уже упоминалось, это повлечет за собой другие сложности. Зато в результате при выключении света диодные лампы не будут гореть. Но можно пойти другим путем, более простым. Для этого параллельно диодам, которые светятся, подключается нагрузка (лампа накаливания, резистор или реле). Важно, чтобы сопротивление у этого элемента было меньше, чем у светодиодных излучателей. В результате ток утечки пойдет, например, на лампу накаливания. Но из-за небольшого сопротивления она не будет гореть.
Как видно, существует немало способов, позволяющих решить проблему излучателей на базе диодов, которые хоть и тускло, но все же светят при выключении. Нужно по возможности определить наиболее вероятную причину этого явления.
Главный совет – необходимо обращать внимание на светотехническую продукцию надежных и проверенных производителей. Важно помнить, что качественные диодные источники света не могут стоить дешево. Это позволит избежать ряда проблем, в числе наиболее распространенных из них находится тусклое свечение при отключенной нагрузке, непродолжительный срок службы.

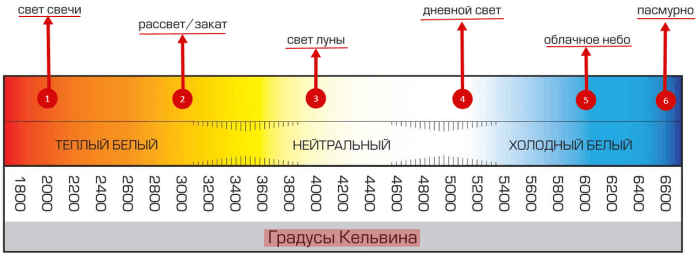

Цветовая температура
Эффективное освещение, помимо прочего, строится еще и на соответствии основных параметров лампочки тем условиям, в которых она будет работать. При выборе учитывается мощность изделия, световой поток, температура цвета, индекс цветопередачи, угол свечения.
Если источник света горит при отключенной нагрузке по причине довольно низкого качества, то при выборе нового изделия следует учитывать его габариты. В частности, речь идет о размерах радиатора.
Это вспомогательный элемент конструкции, способствующий более эффективному отведению тепла от источника света. Перед покупкой нужно обращать внимание на соответствие габаритов радиатора и мощности лампы. Если изделие характеризуется небольшим охладителем при существенной мощности, значит, данный вариант конструкции брать не стоит.
Наиболее надежные радиаторы изготавливаются из графита, керамики, алюминия. Причем важно, чтобы данный элемент не был наборным.
Нужно обращать внимание также на качество соединения цоколя и корпуса лампы. Важно, чтобы по краю держателя не было зазубрин и в целом он должен характеризоваться полным отсутствием люфта. Еще один ключевой момент – уровень пульсаций света. Качественные осветительные элементы излучают равномерное свечение.
Сложность проверки лампы на предмет качества света заключается в том, что пульсации незаметны глазу. Но умельцы придумали способ, как решить данную проблему: нужно использовать включенную камеру мобильного телефона или фотоаппарата. Пульсации будут видны, потому как изображение начнет мигать.
Таким образом, если система освещения сразу после установки дает слабое свечение ламп на базе диодов, рекомендуется проверить цепь, выключатель и другие факторы. Дело в том, что когда при отключенной нагрузке осветительные элементы все равно горят, хоть и тускло, это может говорить о проблемах с проводкой, что уже довольно серьезно. Чтобы точно определить причину, следует рассмотреть все вероятные факторы.
11
оценок, среднее: 2,36
из 5)
Многим знаком момент остаточного свечение светодиодов при замене ими штатных ламп в плафонах подсветки салона, например, хотя может встречаться и в других местах. Имеется в виду свечение вполканакала или даже меньше после выключения подсветки. В принципе, большой проблемы в этом нет - потребление диодами столь невелико, что даже в полностью включенном состоянии диод "посадит" аккумулятор, что может быть основной причиной борьбы с постсвечением, очень нескоро. А свечение неполное тем более означает маленькое потребление. В темноте при движении свечение может мешать водителю, если плафон расположен достаточно близко к передней части крыши. Пассажирам не столь важно, даже наоборот - видно где плафон, если вдруг понадобилось его включить. Так же ведет себя диод в плафоне багажника, но имхо сильнее светится выключенный, хотя возможно - это особенности восприятия просто, в багажник я заглянул из салона совсем недавно и заметил как раз постсвечение.
Все эти нюансы имеют место быть только на автомобилях не сильно старых, где цепи даже подсветки салона уже имеют некие элементы контроля. Не обязательно CAN-шина, это и не та шина, ведь за все элементы комфорта и отвечает "блок комфорта" - это его суть, а названия могут отличаться. Ведь шина только "решает" - когда включить/выключить, а исполняется команда неким драйвером - каскадом полевика или реле, что уже устарело немного, но с другой стороны давно уже есть реле "твердотельные", суть те же ключи, контактов и катушки уже нет. На машинах без контроля исправности ламп и вообще без лишних завязок на блок комфорта и так далее все проще - хоть что туда в плафон поставь - все просто горит и гаснет, как обычно.
Плавное включение/выключение - это уже другая проблема, и решается она по другому. Например, на наших Сцениках этой проблемы просто нет - диоды отлично плавно загораются и плавно гаснут без доработок. У некоторых так не получается, и при замене ламп на диоды пропадает плавное включение/выключение. Лияно я это проблемой не считаю, важнее просто задержка выключения подсветки, это имхо полезно.
Существуют готовые диодные сборки на любой вкус, выполненные в формфакторе стандартной лампы, каковыми мы и заменяем лампы без малейших сложностей с подключением и установкой. Бывают и такие, которые позволяют "обмануть" умную электронику, которая продолжит думать, что в цепи старая добрая лампа. Иногда это очень важно - в цепи подсветки заднего номера Фабии мои диоды мигали просто, страшное зрелище)) Но там удалось отключить контроль исправности ламп. Впрочем, там этот контроль и вправду контролировал и на МАКСИДОТЕ я сразу видел, если перегорала одна из двух ламп, и даже какая из двух, если я правильно помню. В подсветке салона это нафиг не нужно - я сам сразу увижу перегоревшую лампу/диод. Не всякую лампу можно безнаказанно заменить диодной сборкой, иногда это чревато повреждением блока управления (комфорта), случаи имелись. Но это длинный разговор, и отдельная тема, пожалуй.
Вернемся к нашим баранам Сценикам))
Сам я меняю лампы на диоды уже в которой по счету машине по простой причине - мне с ними светлее. Именно настолько светлее, чтобы жилось комфортнее. В машине я провожу порой немало времени, в самых разных погодных условиях и в разное время суток. Поэтому мне важно действительно получить нормальный свет. Побочный, или вторичный в данном случае, эффект - меньшее энергопотребление. Сборки, которые у меня установлены в плафонах, имеют потребляемую мощность около 1 Ватта каждая сборка, тогда как одна лампа - 5 Ватт. Света же от диодов еще и больше, плюс он белее, что в данном случае хорошо, хотя обычно чрезмерно белый свет, как ксенон, или лампы дневного совещения дома/на работе, утомляют только сильнее света более желтого. Но тут уж размытая граница - уже не желтый, который не совсем достаточен, и еще не белый, который слишком режет глаз.
Для того, чтобы светодиодные сборки, установленные в плафоны освещения салона и багажника, не светились слегка при выключении, надо просто припаять резисторы. Один в плафон потолочный - они все три, а их три на Гранде, в одной цепи, поэтому хватает одного резистора. Один в плафон багажника. По разным версиям можно использовать резистор номиналом этак 500 Ом - 1,5 кОм. Больше номинал - только лучше, никакого тока практически через резистор, а нам через резистор ток и не нужен. Подбирать какой то конкретный номинал у меня не было ни времени, ни желания, ни самих резисторов, а покупать ради этого красиво, но не обязательно. У меня было в запасах несколько номиналов, я намеревался использовать 1,2 кОм или 2,2 кОм. Второй номинал отлично помогает от всех проблем.
Плафон багажника вытаскивается совсем просто, это у всех и так получится. На потолке я выбрал самый задний плафон - мне так показалось удобнее. Снимается он на самом деле и голыми руками, даже без отвертки. Важно потянуть первой нужную сторону - сторона противоположная кнопкам на плафоне. Тянем сторону "без кнопок" вниз, "из потолка", вторая сторона потом выйдет сама, там зацепы длиннее, вдоль потолка. Установка в обратной последовательности.
Вы далеко не первый, кто интересуется почему светодиодные лампы светятся после выключения. По сути, такое явление можно назвать обычным и не вызывающим опасности. Однако этого недостаточно. Поэтому в этой статье мы разберем все существующие причины подобного следствия.
Такое поведение со стороны светодиодных излучателей часто вызывает не только недоумение, но еще и действует раздражительно. К тому же регулярное мерцание быстрее выведет прибор из строя. Поэтому, прежде чем выяснить причины мы разберемся как устроен светильник.
Светодиоды питаются от постоянного тока, который проходит через конденсатор и приобретает оптимальное значение для лампочки. В некоторых случаях даже при отключенном выключателе, можно заметить свечение светильника. Напряжение на конденсаторе может появиться по любым причинам.
Устройство светодиодного светильника никогда не бывает одинаковым, так как каждый отдельный производитель предусматривает различную компоновку и схему для создания прибора. Однако общее действие приспособления остается аналогичным. Обязательными составляющими LED-светильников считаются: цоколь, драйвер, радиатор, плата с источниками, излучающими свет и колба.
Во время подключения к лампочке напряжения, происходит хаотичное движение электронов, которые сталкиваясь между собой, образуют отверстия, вследствие чего и возникает яркое свечение. Таким образом, даже если минимальная величина тока проникнет к полупроводнику, он будет светиться или мигать в выключенном состоянии, поэтому целесообразно разобраться с причинами происходящего.
Что вызывает мерцание светодиодных ламп?
Рассмотрим ряд факторов, которые вызывают свечение светодиодного прибора в отключенном состоянии:
Внимание! Если светодиодный светильник подключен к выключателю с подсветкой - подсветку требуется отключить. В таком случае разомкнется сеть и ток перестанет проходить к конденсатору.
Устройство энергосберегающих ламп и причины их мерцания
Почему мерцает энергосберегающая лампа после выключения - банальный, но довольно наболевший вопрос. Кого-то это пугает, другие просто стараются не обращать внимание на прибор, дабы не волноваться.
Люминесцентная лампа аналогично светодиодному источнику работает от малой величины постоянного тока. Выпрямитель, который снижает напряжение для лампы, находится прямо внутри конструкции. Также присутствует конденсатор, который и является причиной регулярного свечения лампочки даже при выключенном выключателе.
