Можно ли диммировать светодиодные светильники. Выбор и преимущества диммируемых светодиодных ламп

Диммирование представляет собой регулирование потребляемой электроприбором нагрузки. Процессом регулирования управляет специальное устройство - диммер. Однако особенность технологии такова, что диммер несовместим со стандартными энергосберегающими лампами. Именно по этой причине были разработаны диммируемые светодиодные лампы, о которых мы и расскажем в этой статье.

Особенности диммируемых ламп

Обычные лампы на светодиодах комплектуются микровыпрямителем, который способен трансформировать в постоянное сетевое напряжение 220 В. За счет микровыпрямителя становятся возможными включение и отключение освещения. При этом всякая попытка применить светорегулятор вместе со стандартным исполнением светотехнического устройства ведет только к мерцанию, но не к плавному свечению. Проблема была решена лишь после изобретения светодиодных ламп, оснащенных диммером.

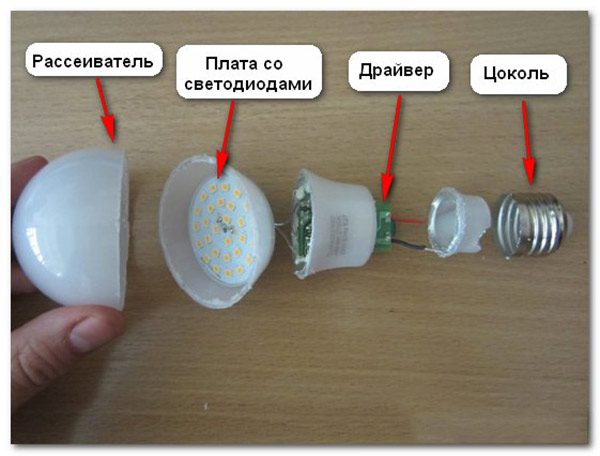

Устройство светодиодной лампы

Диммируемая светодиодная лампа отличается целым рядом преимуществ перед другими источниками света:

1. Благодаря светорегулятору, имеется возможность менять интенсивность свечения в рамках от 10 до 100 %. Чтобы обеспечить такие показатели, светодиодная лампа с регулятором комплектуется дополнительным блоком, задача которого состоит в импульсно-широтной модуляции. Регуляция интенсивности света позволяет обеспечивать комфортное освещение в зависимости от насущных потребностей. К примеру, можно сделать свет более мягким, приглушенным или же наоборот, максимально ярким. Стандартные же лампы способны находиться только в двух состояниях: «включено» или «выключено».
2. Низкое энергопотребление. Светодиодными приборами с регулятором вполне можно заменить как галогенные лампы, так и лампы накаливания. При этом обеспечивается серьезная экономия в расходах на электричество. Сокращение расходов может достигать 70-90 %.
3. Удобство эксплуатации.
4. Длительный срок эксплуатации.

Еще одно достоинство - светодиодная лампа через диммер может оснащаться стандартизированным цоколем (E14, E27 и т.п.), что значительно облегчает работу по ее установке своими руками.

Контрольные функции за источниками света выполняет управляющий механизм, с функциями которого справится механический настенный регулятор. Для изменения параметров свечения лампочки на имеющийся в ней драйвер должна поступать команда об уменьшении или увеличении показателя напряжения или тока.

Внешне диммируемые устройства похожи на классическую диодную светотехнику. Единственный признак, по которому можно отличить лампы с диммерами - надпись «dimmable». Иногда надпись дополняет характерный логотип.

Технические характеристики

В технической документации, где описываются диммируемые светодиодные лампы, обычно присутствуют следующие параметры источника освещения:

1. Мощность лампочки. Для светодиодных устройств данный показатель очень небольшой (от 4 до 10 Вт).
2. Напряжение электропитания.
3. Возможность менять яркость потока света.
4. Цветовая температура. Этот параметр указывает на температурное восприятие света. Можно выбрать между белым холодным или желтым теплым.
5. Тип цоколя. Чаще всего встречаются цоколи E14 и E27 - они применяются вместо лампочек накаливания. Другие распространенные модели - G9, G12, GU10, GX53.
6. Световой поток. Этот параметр указывает на яркость освещения при максимальном уровне нагрузки.
7. Угол свечения.
8. Вид рассеивателя света: матовый или прозрачный.

Важнейший элемент осветительного прибора - цоколь. Благодаря этому элементу, лампу можно поставить в заданном месте. С учетом того, что схемы диммеров для светодиодных ламп выпускаются не так давно, потребители все еще активно пользуются галогенными и обычными лампами накаливания. В результате самым высоким спросом пользуются универсальные цоколи для установки в патроны.

Цоколь E14 может использоваться вместо 60-ваттной лампочки накаливания. Модель E27 можно использовать вместо 100-ваттной лампы накаливания. Если осветительное диодное устройство оснащено цоколем GU10, им можно заменить 50-ваттную лампочку. Модель GX53 предназначена для встраиваемой светотехники и накладных светильников. Вариация G9 используется в капсульных источниках освещения, которые отличаются компактностью. Модель G12 - лучший вариант для металлических галогенных колбообразных ламп-трубок.

Управление светорегулятором

Диммеры классифицируются по способу управления:

1. Кнопочные диммеры управляются нажатием на клавишу возвратного выключателя.
2. Сенсорные диммеры управляются касанием сенсорного элемента, в качестве которого может выступать деталь фурнитуры, корпус светильника и т.д.
3. Шнуровой светорегулятор подключается к торшерам, бра и т.д.
4. Работа дистанционного диммера контролируется при помощи пульта.

Проблема регулирования света

Как уже отмечалось выше, каждая светодиодная лампочка без возможностей диммирования некорректно работает при изменении напряжения на входе. Помимо мерцания и невозможности тонкой настройки, лампа просто не включится, если напряжение не будет соответствовать заданному уровню.

Диммирование светодиодных ламп предусматривает изменение синусоиды напряжения за счет отделения части полуволны. Следствием этого становится появление «мертвых зон», которые некорректно обрабатываются драйвером. В результате лампа отзывается на недостаток входного сетевого напряжения неправильной работой.

Также следует отметить большое разнообразие электронных схем диммеров и драйверов. Из-за отсутствия стандартизации появляется проблема несогласованности. Все устройства характеризуются разным порогом срабатывания на минимальное напряжение. Если при включении диммер дает 60 В, то лампа покажет лишь третью часть номинала, а пределы регулирования будут колебаться от 30 до 100 %. При всем этом у отдельных видов диммируемых источников света минимальный порог яркости составляет всего 5 %. В результате возможны следующие неполадки:

1. Драйвер не работает.
2. Драйвер испускает неприятный звук на высоких частотах.
3. Максимальный уровень напряжения на выходе в диммере составляет 210 В, что не позволяет получить предельный показатель яркости.
4. Перебои в функционировании диммера из-за несовместимости со схемой светодиодной лампы.
5. Кратковременная (до одной секунды) вспышка при включении прибора.

Обратите внимание! Цветовая температура остается стабильной вне зависимости от яркости свечения.

Критерии выбора

Нужно учитывать:

1. Осветительные устройства на диодной основе с диммером рекомендуется выбирать, обращая внимание на уровень нагрузки.
2. Еще один важный пункт - вариант исполнения светодиодов.
3. На рынке есть модели регуляторов, которые можно использовать для подключения не одного, а сразу нескольких источников света. Наименьший уровень нагрузки в таких приборах может колебаться между 20 и 45 Вт.
4. Диммер для светодиодных ламп меняет уровень мощности прибора освещения и напряжение. При покупке рекомендуется отдавать предпочтение приборам, которые обеспечивают минимальный уровень освещения при подключении. Данная рекомендация вызвана тем фактом, что светодиоды сами по себе характерны очень ярким свечением, и если использовать слишком мощный диммер, то даже на начальном уровне лампа будет светить слишком ярко.
5. Предельный уровень нагрузки диммера - еще один важный показатель. Даже если на этапе покупки планируется подключение только одного осветительного прибора, рекомендуется выбирать светорегулятор с запасом мощности, так как в будущем потребности могут измениться в большую сторону.
6. Существенное значение имеет цветовая температура диммируемой лампочки, так как от этого показателя зависит качество освещения.
7. Как уже говорилось выше, цоколь может быть универсальным или специализированным. Практичнее покупать универсальный цоколь, так как в этом случае не придется перестраивать осветительную систему.
8. Выбор компании-производителя диктуется известностью бренда, качеством продукции и ценой. Наиболее известны такие производители качественных изделий, как «Philips», «Osram», «Uniel» и «Gauss». Стоимость диммеров от этих компаний высока, но и качество соответствует. А вот китайская продукция отличается низкими ценами, но на надежность изделия рассчитывать обычно не стоит. Дело в том, что производители бюджетных моделей используют в процессе производства низкокачественные кристаллы, в которых быстро развивается процесс деградации, приводящий к помутнению, что отражается на качестве освещения. Такие устройства характерны холодным свечением, незначительной балансировкой яркости, малой светоотдачей.
9. Определить, подходит ли диммируемая лампочка на основе светодиодов к диммеру, можно лишь опытным путем. Именно поэтому прежде чем приобретать светорегулятор, рекомендуется условиться с продавцом о возможном возврате или замене изделия. Для снижения шансов на несовместимость рекомендуется покупать приборы от известных компаний-производителей. Стоимость качественного изделия никак не может быть меньше 500-700 рублей. А вот в случае с лампами стоимостью в районе 300 рублей вероятность проблемной работы значительно возрастает.

Покупка диммируемой лампочки - достаточно сложный процесс с малопредсказуемым результатом. Поэтому при покупке следует внимательно ознакомиться с технической информацией, изложенной в прилагаемой к изделию документации. Также не лишним будет прислушаться к рекомендациям продавца-консультанта.

Возможность управления яркостью освещения позволяет создавать комфортные условия в квартире. Насыщенный свет необходим в гостиной вечером и совсем не нужен ночью, когда пора ложиться спать. На фото ниже изображён современный способ управления освещением с пульта на расстоянии.

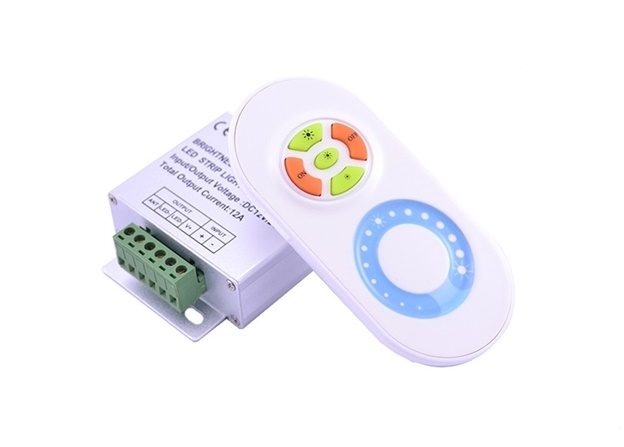

Регулирование яркости ламп на расстоянии с пульта управления

Когда основными источниками света были обычные лампы накаливания, задача решалась просто, но появление энергосберегающих ламп создаёт некоторые проблемы.

Для ламп с нитью накала на 220 вольт вначале применялся последовательно подключаемый к ним переменный резистор. Его главными недостатками были нерациональные потери энергии, а также интенсивное тепловыделение при большой мощности.

Управлять лампами можно через лабораторный автотрансформатор, позволяющий менять яркость источников освещения изменением напряжения питания. КПД повысился, но громоздкость устройства требовала поиска других решений.

Кроме того, были созданы новые типы ламп: КЛЛ и светодиодные. В результате появились компактные и удобные регуляторы яркости – диммеры, которые стали работать на сетевом и пониженном напряжении 12 вольт.

Принцип работы

Диммер работает с помощью полупроводниковых деталей – динистора и симистора, которые можно использовать при напряжении сети 220 В. На рисунке ниже (б) изображена схема диммера в упрощенном виде.

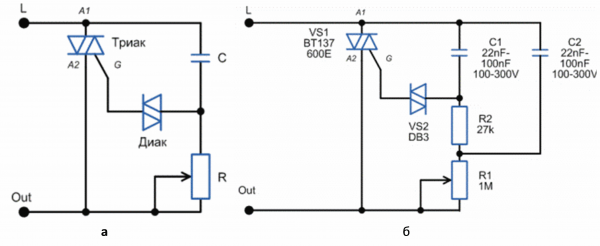

Схема диммера: а – упрощённая, б – реальная

Для зажигания лампочки необходимо открыть симистор (триак). В начале положительной полуволны переменного тока через переменный резистор происходит зарядка конденсатора (С). Когда напряжение на нём достигнет определённой величины, симистор и динистор (диак) откроются. Лампочка начинает гореть. Поскольку оба полупроводниковых элемента симметричные, аналогичное течение происходит на отрицательной полуволне.

В итоге, выходит, что на нагрузку поступают полуволны, срезанные спереди. Особенно заметно это на низкой яркости – когда остаются очень узкие импульсы напряжения, лампочка начинает мерцать.

Какие подобрать симисторы, зависит от мощности нагрузки, а напряжение, должно быть, рассчитано не менее чем на 400 В. Несмотря на то, что сетевое напряжение составляет 220-240 В, его амплитуда порой может превышать 350 В. Стабильность горения лампочки, а также начальная и конечная точки зажигания зависят от величин R и C. На фото выше (б) представлена реальная схема диммера с указанием параметров элементов.

Порог диммирования

При определённой мощности лампочки перестают светиться. Эта граничная величина является порогом диммирования (ПД), который выражается в процентном отношении к номиналу нагрузки. У галогеновых, светодиодных ламп накаливания порог домминирования равен или близок к нулю. Какой будет ПД, зависит от компании изготовителя.

У лучших производителей энергосберегающих газоразрядных ламп ПД составляет около 10 %, малоизвестных – значительно больше. Для поддержания горения необходимо подводить мощность не ниже 10 % от номинала. При этом запуск лампочки можно совершать при установке диммера не менее чем на 30 %, а после производится регулирование их яркости в сторону увеличения или уменьшения.

Диммер подключается, в цепь разрыва лампы. Его можно устанавливать на место обычного выключателя.

В диммерах, выпускаемых промышленностью, наибольшее применение нашли симисторы, поскольку они хорошо работают при напряжении сети 220 вольт, а по принципу действия пропускают переменный ток без выпрямления. Это позволяет экономить мощность, обычно теряемую на диодных мостах.

Классификация

По способу регулирования диммеры бывают следующими:

• механические;
• акустические (хлопковые);
• сенсорные;
• с дистанционным управлением.

По конструктивному исполнению выпускаются различные модели:

1. Модуль, установленный в распределительном шкафу. Напоминает автоматический выключатель на DIN-рейке (фото а). Системы освещения – лампы накаливания на 220 В и галогеновые источники с понижающим трансформатором на 12 В. Управляются кнопочным или одноклавишным выключателями, которые могут быть отдельно вынесены. Применяются большей частью в прихожих или на лестничных площадках.

Конструктивные исполнения диммеров

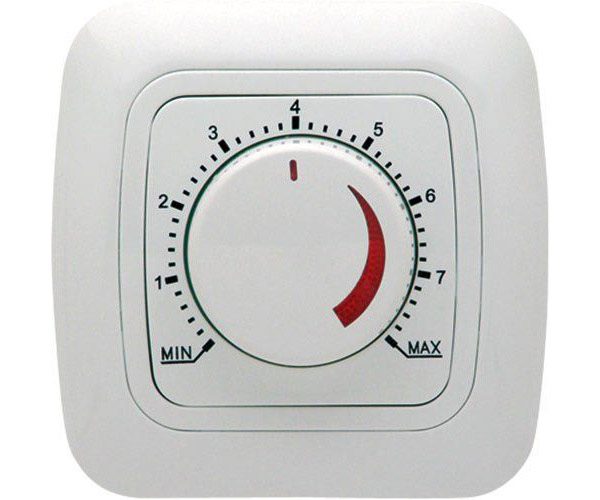

1. Диммер в монтажной коробке (рисунок б). Монтируется аналогично розеткам и выключателям. Может быть, установлен рядом с ними. Применяется с лампами накаливания и галогеновыми на 220 В. Здесь часто используется индуктивный или электронный понижающий трансформатор на 12 В. Управление производится кнопкой.
2. Моноблочное устройство, как выключатель (фото в). Устанавливается в монтажную коробку. Бывает поворотным или поворотно-нажимным: включение производится нажатием на кнопку, а регулирование – её поворотом. Некоторые модели надо включать через клавишу, а дальше следует её удерживать, чтобы управлять яркостью.
3. Сенсорный выключатель – устройство более современное и надёжное из-за отсутствия подвижных элементов (рисунок г). Управлять можно прикосновением к панели.

От того, какой установлен понижающий трансформатор, зависит марка диммера. У них должна быть совместимость друг с другом. Для индуктивной нагрузки применяется регулятор яркости марки RL, а для ёмкостной – марки C. Оптимальным вариантом является модель, где они подобраны в одном блоке.

Диммирование КЛЛ

Практически диммирование компактных люминесцентных ламп (КЛЛ) осуществляется с определёнными сложностями. Из-за инерционности газовой среды изменение силы тока через электроды не даёт ощутимого изменения интенсивности свечения. Из-за порога диммирования лампа гаснет, прежде чем напряжение достигнет нулевого значения.

КЛЛ диммируется, если содержит электронное пускорегулирующее устройство (ЭПРА) с диммером. Управление производится через вынесенный потенциометр, соединённый проводами с ЭПРА. Целесообразно установить рядом с ним ещё обычный выключатель. ЭПРА располагается в цоколе лампы, которая вворачивается в стандартный патрон под напряжение 220 В.

Лампа должна запускаться при мощности меньшей, чем номинальная, которая составляет не менее 18 Вт. Для поддержания разряда у дорогих ламп нужна мощность 1,8 Вт, а для дешёвых – 6-7 Вт. От того, какие применяются КЛЛ, зависит диапазон регулирования яркости. У недорогих люминесцентных ламп очень маленькая глубина диммирования.

Диммер является дополнительной нагрузкой, снижая мощность, подаваемую на электроды лампы. Она должна иметь достаточный запас прочности, иначе придётся часто её менять по причине выхода из строя катодов при «холодных» запусках. Диммируемые лампы, имеющие для этого необходимый запас прочности, стоят дорого.

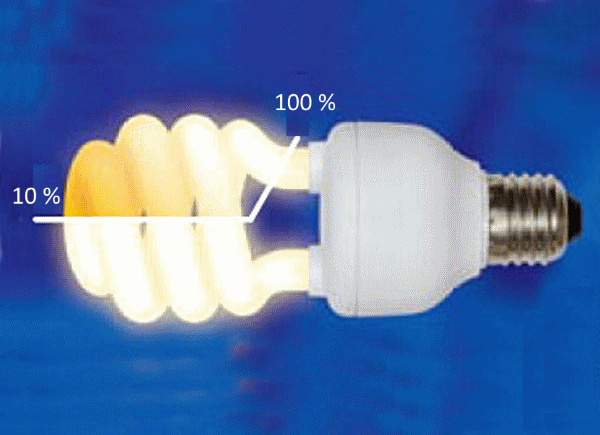

На рисунке ниже, представлена современная диммируемая КЛЛ. Жёлтым цветом выделена цветовая температура на границе порога диммирования 10 %, белым – при номинальной мощности 100 %.

Диммируемая компактная люминесцентная лампа

Несмотря на электронную начинку, КЛЛ является тем же газоразрядным прибором с электродами для поджига газовой смеси, содержащей пары ртути. Поэтому обращаться с лампой следует осторожно. Новизна в основном заключается в адаптации лампы к стандартному патрону и помещении всей схемы управления в цоколь.

Диммирование светодиодных ламп

Светодиод меняет яркость при изменении величины проходящего через него тока. Здесь необходимо учитывать, что для светодиодных ламп есть оптимальный режим свечения, при котором они имеют самую высокую светоотдачу. Кроме того, от величины проходящего тока у светодиода изменяется оттенок свечения.

Вышеуказанные недостатки устраняются, если амплитуду постоянного тока подкреплять на оптимальном уровне, а изменять только шаг импульса. Здесь поддерживается их высокая частота (до 300 кГц) и мигание света незаметно.

ПД светодиодных ламп поддерживается чуть выше нуля. Регулирование яркости срок их эксплуатации не снижает.

Часто применяются лампы с питанием, на 12 В. Здесь нужен понижающий трансформатор, но зато устройства имеют пониженную безопасность эксплуатации. Кроме того, у светодиодных светильников на 12 В отсутствует стробоскопический эффект излучения.

При повышенной взрывоопасности нужно использовать специальные взрывозащищенные светильники, которые работают на напряжении 12 В.

Сейчас выпускаются светодиодные светильники, которые можно установить в патроны ламп накаливания при сетевом напряжении 220 В.

Новые диммируемые светодиодные лампы UNIEL

Компания Philips выпустила в продажу модели Master Led, которые могут работать с обычными диммерами.

Вместе с регуляторами яркости применяются только диммируемые лампы.

Галогенные лампы (ГЛН)

ГЛН считаются энергосберегающими условно. Они отличаются от ламп накаливания колбой из кварцевого стекла, а внутрь закачивается инертный газ. У них больше мощность, светоотдача и в 2 раза больший срок службы. Модели выпускаются под напряжение 220 В или 12 В.

Галогеновая лампа, работающая от сети

Для ГЛН подходят стандартные диммеры. Оптимальный вариант – это применение регуляторов яркости с постепенным увеличением мощности при включении лампы и плавным снижением при отключении.

В качестве точечных источников света применяются галогенные лампы с трансформаторами. Они понижают напряжение до 12 В, и размещаются как можно ближе к лампам для уменьшения потерь электроэнергии. При напряжении 12 В важно правильно рассчитать проводку. Иначе светильники, расположенные, дальше от источника питания будут светиться тускло.

Прежде всего, надо определить, можно ли на этом приборе освещения установить диммер. Если да, то необходимо его правильно подобрать.

Светорегулятор можно установить вместо выключателя или розетки. Для этого следует разобрать и отсоединить выключатель. Клавишный диммер подключается в разрыве между фазным проводом и от прибора освещения. Разъем L-in соответствует фазе, а L-out подключается к лампе. Затем диммер устанавливается на место выключателя.

На рисунке ниже изображена схема подключения диммера. Красным цветом выделен фазный провод, который идёт на вход регулятора. Синим – нейтраль, идущая прямо на лампу, чёрным цветом – провода подключения к лампе из распределительной коробки.

Схема подключения диммера

Альтернативное применение диммеров

Один или группа светильников не являются окончательными вариантами использования диммера. Сфера его использования значительно шире. Его можно применять в качестве регулятора напряжения, подключая различные активные нагрузки, например, утюг, паяльник, чайник и др. Главное, чтобы он подходил по мощности.

Диммером можно корректировать температуру тёплого пола. В результате не надо будет покупать регулятор температуры, превосходящий его по цене в 3-5 раз.

Видео про регулятор напряжения

Об устройстве диммера и принципе его работы рассказывает видео ниже.

Регулирование яркости освещения становится необходимостью для экономии электроэнергии и создания в доме комфорта. Наилучшими характеристиками диммирования обладают галогенные и светодиодные лампы. Модели выпускаются под напряжение питания 220 В, 24 В и 12 В. У КЛЛ также можно регулировать яркость, но для этого нужны специальные лампы. Важно обеспечить совместимость диммеров и ламп.

Диммер, это небольшой по размеру прибор, предназначенный для плавной регулировки яркости свечения одной или нескольких ламп. Чаще всего он представляет собой ручку-регулятор, вращая которую мы можем изменять уровень освещенности. Процесс регулировки называют диммированием. Нередко можно встретить светильники, торшеры и люстры уже со встроенным диммером. Его также можно приобрести отдельно в радиотехнических магазинах, стоит он не дорого, но позволяет создать более комфортные условия по освещению жилых и нежилых помещений, ведь яркое освещение нужно не всегда. Вы можете купить диммер и в нашем магазине.

Важно, что не все лампы диммируются. Например, использовать диммер можно абсолютно со всеми лампами накаливания и галогенными лампами, а люминесцентные (их часто называют "энергосберегающие") и светодиодные лампы диммируются не всегда. Именно поэтому, если Вы приобретаете светодиодную лампу и хотите, чтобы она работала в светильнике с диммером, то Вам нужно обращать внимание на эту характеристику в описании лампы. При описании ламп в нашем каталоге товаров , этот пункт называется "диммируемость" и если в этом пункте описания указано "да", то значит лампа диммируемая и она Вам подходит.

Подробнее о диммере

Термин "диммер" произошел от английского слова "dim" - затемнять. В простейшем случае может представлять собой переменный резистор (реостат). Наибольшее распространение в последнее время получили небольшие по размеру электронные диммеры, где в качестве силового элемента используется полупроводниковый симисторный или транзисторный ключ.

Самые простые и наиболее распространенные в бытовых приборах диммеры несут в себе только одну функцию - плавную регулировку освещенности. Однако, существуют и гораздо более современные и "продвинутые" диммеры, которые способны выполнять и другие интересные и полезные функции, повышающие комфорт и качество жизни в целом:

• автоматическое включение и отключение светильника по таймеру или другой электронной программе управления;
• имитация присутствия;
• разнообразные режимы затемнения и мигания;
• дистанционное управление освещением: по инфракрасному каналу, радиоканалу, акустическое (хлопок, шум с заданным уровнем) или с голосовым управлением.

Диммирование может осуществляться в автоматическом режиме, например, по уровню освещенности, с применением датчика освещенности, для поддержания заданного уровня освещенности в помещении. Диммирование может помогать экономить энергопотребление на освещение, так как автоматический димер, работающий в паре со светильником, всегда светит ровно столько, сколько нужно, не тратя лишнюю энергию, например днем, в пасмурную погоду или когда помещение освещено уличным светом неравномерно, то можно выровнять освещенность по помещению датчиками освещенности и поддерживать нужный уровень с помощью функции диммирования.

Автоматическое диммирование также может использоваться как предупреждающая функция, при условии скорого отключения освещения или при включении освещения, чтобы избежать ослепления.

Наша компания, кроме продажи светодиодных ламп и светильников занимается разработкой, производством и внедрением систем управления освещением. В том случае, если у Вас есть идея, как сделать освещение в Вашей квартире, доме или офисе более управляемым (сложнее, чем включить и выключить), то мы будем рады Вам помочь. Подробнее о наших услугах Вы можете почитать на нашем отдельном Web-сайте по системам управления освещением .

Статьи о светодиодном освещении

Эта статья для тех, кто впервые задался подобным вопросом и не имеет технического образования. Светодиодное освещение - это освещение чего-либо с использованием относительно новых источников света - светодиодов. Светодиод это промышленно созданный кристалл, который при подключении к электричеству начинает излучать свет. Справедливо говоря, новым источником света светодиод назвать нельзя, т.к. он изобретен уже несколько десятков лет назад, но активно развиваться и использоваться во всех сферах нашей жизни он стал только в начале 2000 годов, благодаря новым открытиям в технологической области и существенным снижением стоимости производства.

Современные технологии не стоят на месте и научно-технический прогресс не оставляет без внимания такую сферу нашей жизни, как освещение. Развитие происходит как в сторону повышения светотехнических характеристик, так и в сторону появления дополнительных смежных технологических устройств, повышающих полезность светильников и системы освещения вообще. Мы говорим о многочисленных разновидностях светодиодных светильников со встроенными датчиками.

Мы решили сделать обзор, в котором будут собраны наиболее интересные отзывы о светодиодных лампах. Эти отзывы мы собрали как с наших покупателей (и продолжаем собирать), так и из интернета - с различных форумов, блогов, тематических порталов и прочих ресурсов. Получив большой объем данных мы его систематизировали, обезличили и получился некий набор интересных мнений и советов реальных людей, использующих светодиодные лампы дома, на даче, в офисе и т.д.

Клиенты нашего Интернет-магазина часто задают вопросы - какие светодиодные лампы лучшие, каких фирм? Чем конкретно они лучше? Можно ли доверять характеристикам ламп, указанным на упаковке? Можно ли покупать светодиодные лампы, изготовленные в Китае? Можно ли использовать светодиодные лампы в детских комнатах? Это лишь часть вопросов, которыми задаются покупатели при выборе лучшего для себя варианта. Причем подобные вопросы возникают тогда, когда покупатель уже знает какой именно тип ламп нужен и с какими характеристиками. В этой статье мы постараемся дать ответы на все эти вопросы и избежать новых головоломок для потребителя:-)

Светодиод - это полупроводниковый прибор, трансформирующий электрический ток в световое излучение. У светодиода есть общепринятая аббревиатура - LED (light-emitting diode), что в дословном переводе на русский язык означает "светоизлучающий диод". Светодиод состоит из полупроводникового кристалла (чип) на подложке, корпуса с контактными выводами и оптической системы. Непосредственно излучение света происходит от этого кристала, а цвет видимого излучения зависит от его материала и различных добавок. Как правило, в корпусе светодиода находится один кристалл, но при необходимости повышения мощности светодиода или для излучения разных цветов возможна установка нескольких кристаллов.

Это, безусловно, важнейший вопрос, поскольку мир сегодня стоит на пороге новой эры в технологиях освещения и надо быть уверенными в том, что светодиодное освещение не наносит вред здоровью. На сегодняшний день (2014 год) данный вопрос нельзя считать досконально изученным, поскольку период внедрения светодиодного освещения в жизнь человека еще достаточно мал и необходимое количество статистических данных для анализа еще не накоплено. Тем не менее, на текущий момент имеется огромное количество фактов и мнений профессионалов в этой области, свидетельствующих об отсутствии какого-либо вреда от светодиодного освещения.

Эта статья для тех, кто не разбирается в лампочках, типах их цоколей и электричестве вообще, но уже понимает, что использовать светодиодные лампы экономически гораздо выгоднее, чем лампы накаливания и даже чем люминесцентные (их часто называют "энергосберегающими"). Подобрать нужные светодиодные лампы очень просто и мы поможем Вам сделать правильный выбор, следуя по инструкциям ниже. Либо Вы можете сразу позвонить нам и мы с удовольствием поможем с выбором.

В этой статье мы расскажем о выгоде использования светодиодных ламп по сравнению с люминесцентными (их часто называют "энергосберегающими"), галогенными и лампами накаливания. Во второй части мы приведем экономический расчет окупаемости при замене ламп на светодиодные. Экономическая эффективность светодиодных ламп настолько очевидна, что Вам не потребуется никаких специальных знаний для того, чтобы самостоятельно сделать выводы.

Одна из задач с которой зачастую сталкиваются при глубоком ремонте или строительстве жилых и офисных помещений, это уровень достаточного освещения. В ситуации, когда в качестве источников света используются обычные лампы накаливания, по опыту можно примерно определить необходимое количество и мощность лампочек, а вот если есть идея сделать жилье более современным и удобным, а при этом еще и регулярно экономить на освещении весьма существенные суммы, то имеет смысл присмотреться к светодиодному освещению. Так, какое количество и каких именно светодиодных ламп требуется установить, чтобы в помещении было комфортно?

В одной из наших статей мы рассказали о том, что такое светодиод и как он развивался. Сейчас мы хотим подробнее остановиться на нынешних лидерах отрасли - тех, кто производит светодиоды и светодиодные лампы. Это не одно и тоже, поскольку производители ламп не всегда делают светодиоды и наоборот, производители светодиодов не всегда занимаются массовым производством ламп на их основе. По официальным данным компании IMS Research на февраль 2013 года производство светодиодов сосредоточено в Китае (более 50%), далее Тайвань (около 20%), Южная Корея (около 10%), Япония, США, Европа и другие регионы (совокупно 20%).

Эта статья представляет собой практическое пособие для тех, кто собирается делать глобальный ремонт в квартире или доме и размышляет над тем, как сделать освещение будущего жилища удобным, уютным, уникальным, простым в обслуживании, но при этом экономным и экологичным. На сегодняшний день, действительно, есть над чем задуматься, так как светодиодное освещение становится совсем недорогим. Выбор мощности, размеров и внешнего оформления источников света очень богатый и свою фантазию можно не ограничивать. С чего же начать? Как правильно подойти к задаче? Для этого нужно понять, что именно Вы хотите сделать, а затем найти наиболее эффективные решения как с практической, так и с экономической точек зрения. Это не так сложно как кажется и мы с удовольствием поможем Вам в этом.

В нашем Интернет-магазине Вы можете приобрести светодиодные лампы и светодиодные светильники, подобрав их под задачу освещения любого объекта. Но наша деятельность ограничиваются далеко не только продажей - в составе нашей команды есть и многоопытные инженеры в области проектирования, производства, установки и дальнейшей эксплуатации систем управления освещением. Нашими партнерами являются многие инжиниринговые и дизайнерские компании, вместе с которыми мы можем реализовать проекты систем освещения объектов любого масштаба и сложности. Данное направление деятельности нашей компании представлено на рынке как проект WLightiT.

В данной статье мы коснемся очень важной темы - офисное освещение. Треть жизни большинства людей проходит на работе, поэтому качество освещения на рабочем месте является залогом хорошего самочувствия и производительности труда. Именно поэтому при планировании освещения в офисном помещении важно учитывать основные факторы, влияющие на качество освещения. На качество освещения влияют даже такие, казалось бы, мелочи, как цвет стен, расстановка и материал мебели. В нашей статье мы кратко классифицируем офисные светильники, чтобы у Вас сформировалось первое представление о многообразии светотехнических решений в офисном освещении, но основное внимание уделим офисным светильникам, реализованным с применением светодиодов в качестве источников света.

Для регулировки яркости ламп накаливания давным-давно был изобретён диммер - простое электронное устройство, меняющее яркость лампы за счёт «обрезания» части синусоиды сетевого напряжения.

Лампа накаливания проста, а светодиодная лампа содержит сложную электронную схему, поэтому с диммированием там всё непросто. Сегодня я расскажу, что делают диммеры, чем они отличаются между собой, и как себя ведут диммируемые светодиодные лампы по сравнению с лампами накаливания при регулировке яркости.

Начнём с того, что делают диммеры. Вот осциллограмма сетевого напряжения.

Диммер «отрезает» кусок синусоиды. При половине яркости остаются «половинки» синусоиды в каждом полупериоде.

При минимальном уровне яркости остаются только маленькие «хвостики».

Фактически, диммер включает и выключает нагрузку 100 раз в секунду и яркость зависит от момента включения.

Все диммеры с двухпроводным подключением не могут «открываться» полностью - для работы им нужно питание, которое они получают за счёт небольшого напряжения, остающегося при неполном «открытии». На максимальной яркости осциллограмма на выходе диммера выглядит так.

Обычные светодиодные лампы при включении через диммер будут включатся на полную яркость с определённого момента регулирования или мигать при попытке диммирования. Регулировать яркость позволяют диммируемые светодиодные лампы, которые содержат специальную схему, распознающую диммирование и управляющую схемой стабилизатора лампы.

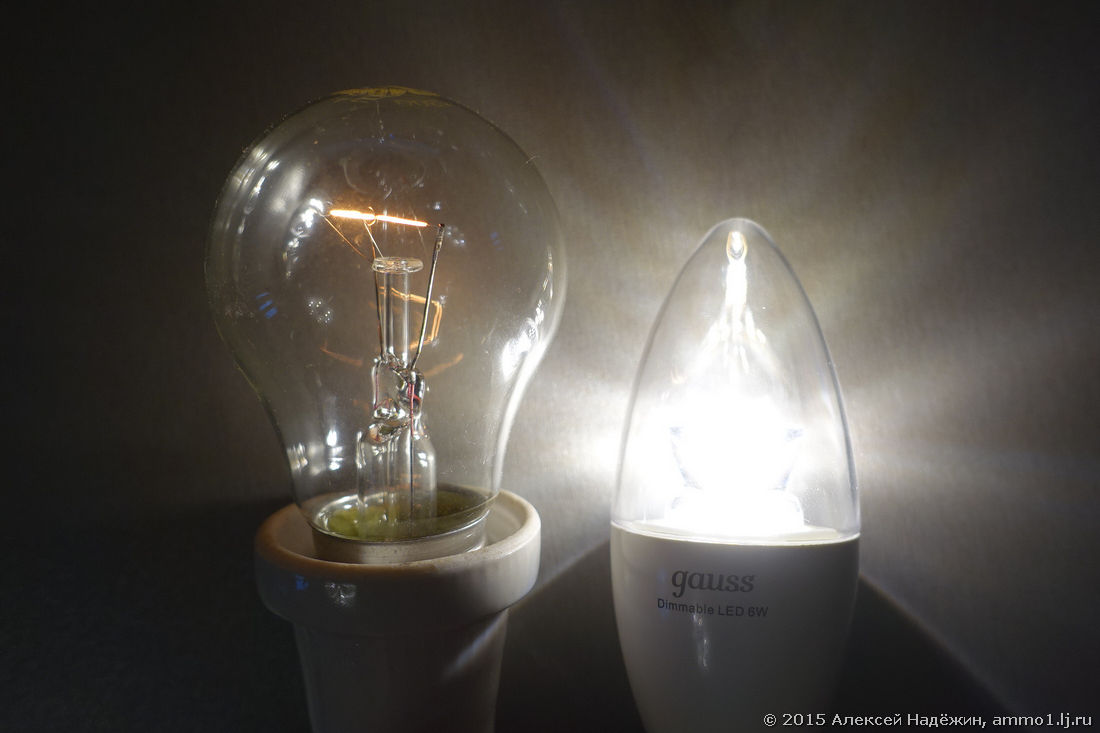

При диммировании светодиодные лампы ведут себя не так, как лампы накаливания. Когда лампа накаливания горит совсем слабо, светодиодная лампа ещё довольно ярко светится. Вот так выглядят лампы, подлюченные через один и тот же диммер на минимальной яркости.

Все диммеры имеют разный минимальный уровень. Например, у одного из китайских диммеров осциллограмма на минимальном уровне выглядела так.

При этом светодиодные диммируемые лампы светились довольно ярко.

Для диммирования светодиодных ламп важно, чтобы минимальный уровень регулировки был как можно меньше. Если нить лампы накаливания на минимальном уровне регулировки чуть светится тёмно-красным цветом, такой диммер подойдёт для светодиодных ламп, если же нить лампы накаливания горит жёлтым светом, светодиодные лампы на минимальном уровне диммирования будут светить слишком ярко.

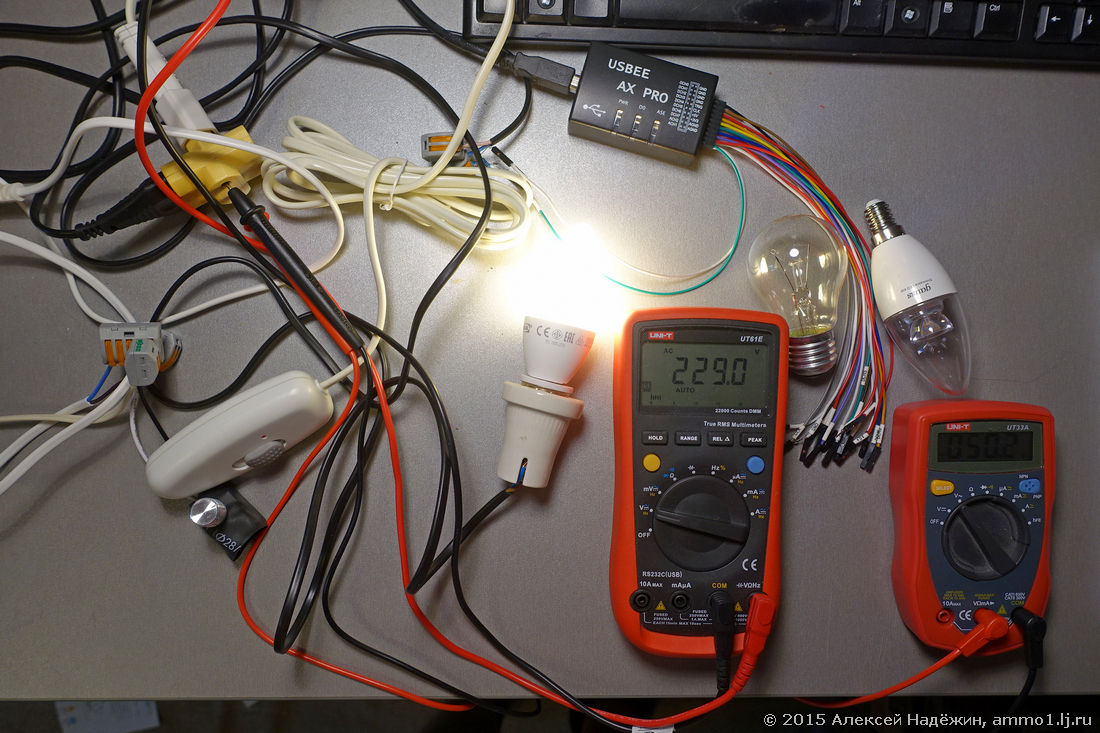

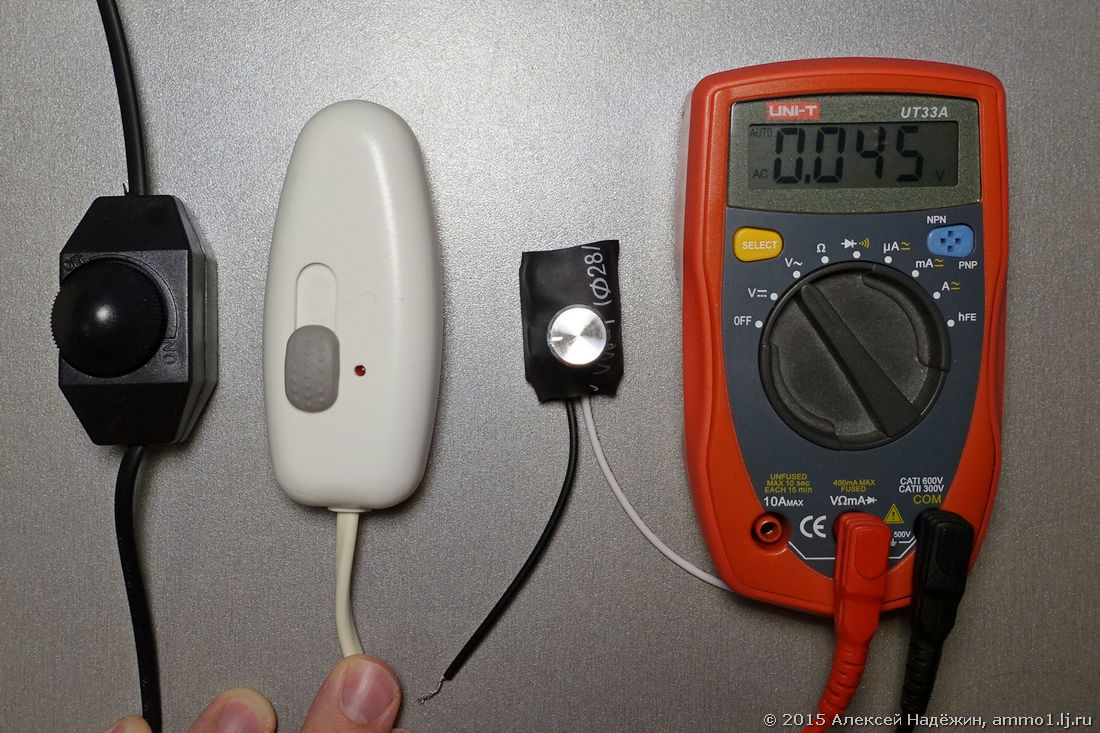

Я подключил лампу накаливания к трём имеющимся у меня диммерам и измерил обычным мультиметром напряжение на выходе (необходимо заметить, что мультиметром измерять напряжение в данном случае некорректно, но для сравнения полученные результаты вполне сгодятся).

Чёрный китайский диммер на проводе - 59 В.
Диммер IKEA - 34 В.
Китайский диммер с блестящей ручкой - 19 В.

Максимальный уровень у всех диммеров тоже разный:

В сети - 225 В.
Чёрный китайский диммер на проводе - 187 В.
Диммер IKEA - 211 В.
Китайский диммер с блестящей ручкой - 205 В.

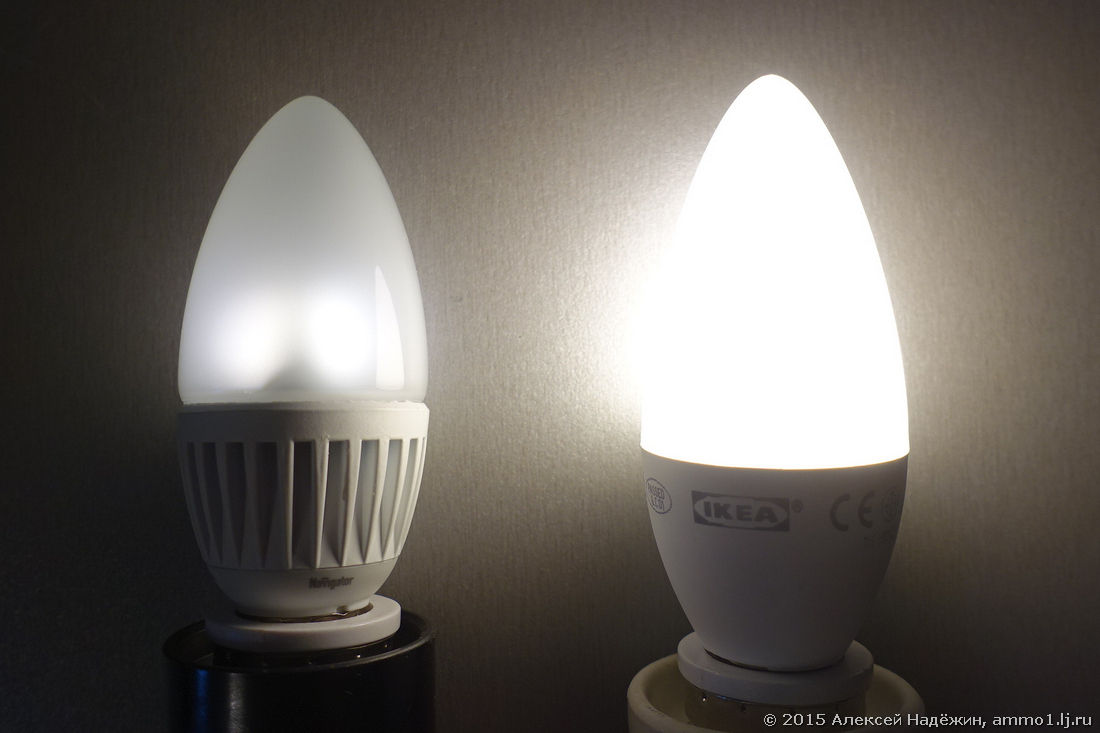

Диммируемые светодиодные лампы отличаются по минимальному уровню диммирования. Некоторые позволяют снижать яркость до 5%, а некоторые только до 20%. Вот, к примеру лампы Navigator NLL-C37-5-230-2.7K-E14-FR-DIMM и IKEA 102.667.54, включённые в один и тот же диммер на минимальном уровне яркости.

Ещё одна проблема при диммировании светодиодных ламп - звук. Практически все диммируемые лампы тихо зудят при диммировании, но некоторые лампы с некоторыми диммерами начинают гудеть довольно громко. Зудеть может и сам диммер.

Ещё одна проблема - несовместимость диммеров со светодиодными лампами. Некоторые диммеры «сходят с ума», когда в них включены светодиодные лампы. У меня в комнате стоит выключатель Univex с диммированием и управлением пультом . Когда в люстру вкручены светодиодные лампы, свет выключается сразу после включения. Помогла замена одной из шести ламп обычной лампой накаливания. Теперь в люстре пять светодиодных ламп и одна лампа накаливания и выключатель работает корректно.

Последняя проблема - несовместимость ламп и диммера. При этом некоторые светодиодные лампы могут не включаться или включаться через раз. Например из шести ламп в люстре при включении могут зажечься только пять или четыре, а при повторном включении зажгутся все шесть. Причина скорее всего в помехах, вносимых диммером. У китайского чёрного диммера на половине яркости осциллограмма на выходе выглядит так:

Вполне возможно, что импульс помехи влияет на работу электроники ламп.

1. У всех диммеров разный уровень минимума. Для светодиодных ламп нужно, чтобы он был как можно ниже;
2. Уровень максимума тоже отличается. Если он недостаточно высок, лампы никогда не будут гореть на полную яркость;
3. Все диммируемые светодиодные лампы имеют разный уровень минимума диммирования;
4. Возможна несовместимость модели ламп с моделью диммера;
5. При диммировании лампы могут гудеть, при смене диммера гудение может уменьшится.

p.s. Вот так я провожу выходной. 🙂

Создать в своем доме уникальную и неповторимую подсветку сегодня можно при помощи самых разнообразных светильников. Одним из наиболее часто используемых осветительных приборов является светодиодная лента.

Они незаменимы в декоративной подсветке самых разнообразных элементов интерьера, мебели и потолочных подвесных конструкций. Благодаря обширному перечню возможностей подобной осветительной продукции она имеет широкое распространение и очень часто встречается как в домашнем освещении, так и в подсветке различных офисов и общественных помещений. Новым уровнем использования таких светодиодных лент является их диммирование. О нем мы и поговорим более подробно.

Усовершенствование осветительных приборов

Светодиодные ленты на данный момент времени являются очень востребованными осветительными изделиями. Такая популярность объясняется их уникальными осветительными возможностями и доступностью создания с их помощью самых разнообразных световых эффектов.
Но, в отличие светодиодных ламп, ленты должны подключаться к сети питания через дополнительные адаптеры драйверы.

Обратите внимание! В отличие от лент, светодиодные лампы часто оснащены схемой управления.

К дополнительным адаптерам можно отнести следующие изделия:

• диммер;
• блок питания;
• блок управления

Дополнительные адаптеры

Схема работы, когда обязательно нужен блок питания, создает при эксплуатации светодиодных лент определенные трудности. Но с другой стороны, подключив к схеме диммер, можно добиться определенного варианта управления световым потоком, создаваемым уже диммированной лентой. Таким образом, диммированная лента – та лента, в схеме подключения которой наряду с блоком питания имеется еще и диммер.

Особенности диммированной светодиодной продукции

Светодиодная лента в своей конструкции имеет полупрводниковый светодиод. Чтобы осуществить диммирование led ленты, необходимо понимать, как она работает и каким образом ее следует подключать к сети питания.

Обратите внимание! Такой полупроводник имеет нелинейную вольт-амперную характеристику или ВАХ. Это означает, что текущий через него ток начинается только с определенного порогового значения. При этом ток нарастает очень сильно, что может привести к перегоранию светодиодов.

ВАХ светодиода

Чтобы избежать подобного негативного развития событий, необходимо проводить подключение светодиодных лент к сети питания только через трансформатор (то есть блок питания).

Обратите внимание! Трансформатор или блок питания в данной ситуации будет уменьшать напряжение сети с 220 вольт до нужного значения, для адекватной работы светодиодной ленты (до 12 или 24 вольт). Такие устройства можно называть «источниками стабильного тока».

Блок питания для светодиодной ленты

В самых простых ситуациях для этих целей можно использовать обычный резистор. Но помните, что его сопротивление для стабильной работы led лент должно быть большим. Высокой должна быть и ЭДС источника напряжения. Несмотря на кажущуюся простоту, создать такую схему не просто. В данной ситуации будет происходить потеря электрической мощности. Поэтому чтобы компенсировать такие потери, светодиодные ленты должны подключаться к низковольтному источнику, который одновременно с этим сможет стабилизировать выходной ток. В роли такого низковольтного источника выступает блок питания или трансформатор.
У светодиодных ламп блок питания уже встроен в конструкцию, а вот у лент он имеет вид отдельного модуля.

На выходе такой трансформатор имеет выходное напряжение в 24 или 12 вольт (в зависимости от типа светодиодной ленты). При этом ограничительные резисторы для него будут размещены на самой ленте.

Обратите внимание! Если вы имеете дело с диммером или блоком управления, то их также необходимо подбирать по мощности купленной ленты.

Правильное диммирование подразумевает под собой правильное подключение всех компонентов, включая блок питания (он же трансформатор), блок управления или диммер, а также саму осветительную продукцию.

Схема подключения светодиодной ленты

Только в той ситуации, когда схема подключения соблюдена, свечение лент будет ярким и полноценным. Если же что-то было подключено неправильно, то подсветка просто не станет работать до момента исправления неточностей установки.

Способы регулирования яркости

Диммер для светодиодных лент

Одной из главных причин, почему сегодня светодиодная лента стала столь популярной, является то, что к ней можно легко своими руками присоединить специальное устройство — диммер. Оно позволяет менять интенсивность освещения в комнате.

При наличии такого элемента в схеме лента будет называться «диммируемая».
Обратите внимание! Использовать такой диммер, подходящий для светодиодных лент, можно только там. Он не подходит для взаимодействия с обычными энергосберегающими лампочками. Иначе вы рискуете вывести из строя всю систему.
Для светодиодных лент существуют два основных типа диммеров:

• пассивные. В их роли выступают переменные резисторы (потенциометры и реостаты). Это простейший способ регулировки, но для него характерна потеря мощности, что негативным образом сказывается на её энергоэффективности (она понижается);

Обратите внимание! Здесь, из-за высокой нелинейности ВАХ светодиода, возникает ситуация, которая была описана выше (идут большие энергопотери). Ее не удается нивелировать даже при применении потенциометров с логарифмической характеристикой для изменения сопротивления.

• активные регулирующие диммерные схемы, основанные на полупроводниковых приборах.

Последний тип диммеров в свою очередь подразделяется на две подгруппы:

Аналоговый диммер

• аналоговые. Они дают возможность поддерживать выходной ток на стабильном уровне и в требуемом диапазоне при малом падении напряжения. В результате идет небольшая потеря мощностей на светодиодной ленте;

Обратите внимание! К недостаткам таких изделий следит отнести тот факт, что при изменении параметра рабочего тока, текущего через светодиод в диапазоне 20~100 mA часто наблюдается изменение рассеиваемой мощности. Это, в свою очередь, приводит к изменению температуры прибора. А вот при сильном нагреве светодиода происходят существенные изменения его технических характеристик.

• импульсные. Являются более современными моделями, лишенными многих недостатков аналоговых диммеров. Наиболее часто сегодня для регулирования уровня свечения светодиодных лент используют широтно импульсные модуляторы (ШИМ). Для светодиодной продукции это самые эффективные диммеры.

Как видим, для светодиодной ленты оптимальным выбором для регулирования яркости станет импульсный диммер. Он, при правильном подключении, позволит вам эффективно и удобно управлять уровнем светового потока, испускаемого светодиодами.

Принцип действия широтно-импульсных модуляторов

Поскольку широтно-импульсные модуляторы сегодня применяются для регулирования светодиодных лент чаще всего, рассмотрим их принцип действия более подробно.

Широтно-импульсный модулятор

Принцип их действия заключается в изменении продолжительности рабочей доли периода для прямоугольно импульсного тока, а также длительности его подачи на изделие. Эти параметры определяются относительно нулевого уровня. Подразумевается доля периода, когда наблюдается максимальное напряжение. Этот параметр называется широтой. Его изменения происходят в диапазоне от 0 до 100%, вызывая характерные изменения в значении имеющегося напряжения источника света.

Обратите внимание! В данной ситуации выходной ток сохраняет свою стабильность, причем на самом оптимальном уровне.

При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений.
Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности.
К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

• появлению неприятных зрительных ощущений;
• развитию головных болей;
• повышению усталости;
• падению внимания и остроты зрения.

Чтобы избежать столь негативного воздействия на свой организм, необходимо отдавать предпочтение более качественным и дорогим моделям.

Как подключить диммер

Чтобы провести димирование светодиодной ленты, к ней необходимо правильно подключить не только трансформатор (блок питания), но и сам диммер. Здесь следует помнить, что бывают различные типы излучателей светодиодов, установленных на светодиодных лентах:

• RGB - трехцветные. При смешивании их свечения получается белый свет. А если их включать раздельно, то можно получить самые разнообразные цветовые эффекты;

Цветовое свечение ленты

• люминофорные. Они применяются как излучение вторичного плана для специального желтого слоя люминофора, которое освещается светодиодами синего цвета мощного типа. Для их запитки следует использовать специальные драйвера (блок питания и трансформатор), а также диммеры.

Поэтому выбор схемы подключения, а также самого типа диммера, необходимо делать на основании параметров купленной светодиодной ленты. Например, для белых монокристальных лент нужно использовать одноканальные диммеры, которые в схеме подключаются после того, как был установлен трансформатор.

Вариант схемы подключения

Если правильно подобрать диммер, то ваша светодиодная подсветка будет регулироваться наилучшим образом.

Варианты регулировки

Управление диммером с помощью пульта

Кроме вышеописанных вариантов регуляторов, широко применяемых на сегодняшний день в целях изменения характеристик уровня светового потока, могут между собой различаться и сами диммеры в зависимости от способа управления. Итак, диммер может управляться:

• с помощью потенциометра. В данной ситуации он встраивается в настенную стандартную коробку выключателя;
• через подключение в компьютерную сеть по специальному интерфейсу Ethernet, Bluetooth или Wi Fi;
• с помощью использования радиочастотного и инфракрасного пульта дистанционного управления.

Отдельно стоит отметить, что модули диммеров могут выпускаться как отдельно, так и в составе комбинированных устройств. В последнем случае в одном корпусе он будет совмещен с драйвером.

Еще один способ управления яркостью

Тиристорный диммер

Кроме самых диммеров для получения возможности управлять световым потоком светодиодных лент сегодня используют специальные диммируемые блоки питания. Они представляют собой особый вид источника напряжения, который обладает способностью управлять яркостью того прибора, к которому они были подключены. Наиболее часто в тандеме со светодиодными лентами используют тиристорный диммер. Он лучше всего подходит для диммируемого блока питания.

Такие изделия могут совместно использоваться с лампами накаливания.
Диммируемый блок питания может в разы увеличить срок службы led продукции, всего лишь правильно стабилизируя напряжение. Он убережет led от резких перепадов напряжения, которые зачастую и служат основной причиной поломок различных электротехнических приборов. Кроме этого такое изделие имеет эстетичный внешний вид и не отличается трудностями при установке.

Заключение

Существует несколько вариантов сделать светодиодную ленту диммированной. Каждый из них имеет свои достоинства и недостатки. Но все они позволяют создать комфортную и эффективную систему для качественного управления яркостью источников света. В пользу какого именно способа сделать выбор (диммируемый блок питания или установка диммера), зависит от некоторых критериев, описанных в статье. Помните, что ключом к успеху здесь будет не только верный выбор диммера, но и правильная его установка.
