Как сделать самому винтовую лестницу: типы конструкции. Материалы для изготовления. Расчеты, Изготовление ступеней и перил. Сборка лестницы. Винтовая лестница из металла своими руками, чертежи

Изготовление и установка винтовой конструкции своими руками

Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности. Монтаж готовой винтовой конструкции Также можно использовать уже готовые ступени из дерева прямоугольной формы, которые довольно легко подогнать под полученные при расчетах размеры. После обработки края следует тщательно зашлифовать. Исходя из замысла мастера, ступени можно покрыть морилкой и лаком или краской. Переходя к изготовлению и монтажу тетивы своими руками, следует учесть, что придать деревянным деталям гнутую форму чрезвычайно тяжело. Для этого используется специальная технология, при которой древесина подвергается размачиванию, формированию и просушке в закрепленном состоянии. Альтернативой может стать соединение отдельных сегментов в единую тетиву.
Соблюдая необходимые стандарты и следуя инструкциям квалифицированных специалистов, изготовить и установить винтовую лестничную конструкцию сможет каждый мастер, знакомый с принципами работ по дереву. Для большей полноты картины рекомендуем ознакомиться еще и с .

Николай, Нижний Новгород задаёт вопрос:

Добрый день! Недавно я построил на даче винтовую лестницу на второй этаж. А при изготовлении поручней для нее столкнулся с проблемой. Прямые перила для моей конструкции не подходят, необходима специальная полукруглая форма, так как в семье есть дети и пожилые люди, для которых это имеет огромное значение. Сама лестница у меня сделана из металла, поэтому и поручни я хочу сделать тоже металлическими. Хотя если есть несложный способ согнуть дерево или пластик, то могу воспользоваться и ими. Подскажите, пожалуйста, как согнуть поручень для винтовой лестницы простым способом. Желательно, чтобы я смог это выполнить самостоятельно и как можно быстрее. Заранее благодарен.

Эксперт отвечает:

Здравствуйте! В наше время очень часто вместо маршевой отдают предпочтение строительству винтовой лестницы. Можно, конечно, обратиться к специалистам, которые без особых проблем выполнят ваши пожелания в своей мастерской. Но если вы решили узнать, как согнуть поручень для винтовой лестницы самостоятельно, обратите внимание, что поручни должны быть обязательно прочными и безопасными при эксплуатации. Правила по сгибанию поручня зависят, прежде всего, от материала, из которого вы хотите его изготовить.

Если вы выбрали дерево, то существует два способа по его изгибанию до нужной вам формы. Можно опустить заготовку в кипяток и вымачивать в нем до тех пор, пока древесина не станет полностью мягкой. После этого вы ее выгибаете до формы, которая вам необходима, закрепляете в таком положении и ждете, пока она хорошо просохнет. Целесообразно сгибать этим способом, когда толщина древесины не будет превышать 3 см.

Можно склеивать отдельные детали из тонкого шпона, укладывая их прямо на ступенях вплотную к стойкам, чтобы с точностью повторить изгиб. Готовую конструкцию промазывают клеем, заворачивают в пленку и притягивают струбцинами. Когда клей полностью высохнет, шпон освобождают от зажимов. Готовый поручень, начиная сверху, прикручивают шурупами к каждой стойке.

При работе с деревом помните, что после изгибания материал необходимо обязательно пропитать антисептиком, покрыть слоем олифы, а после ее высыхания и крепления перил залакировать или же покрасить эти детали лестницы.

Перила из пластика можно выгнуть при помощи строительного фена. Горячий воздух направляют на заготовку и постепенно, по мере нагревания, изгибают ее до нужной формы. Главное, чтобы пластик не расплавился. Поэтому контролируйте подачу горячего воздуха из фена.

Для изготовления перил из металла тоже существует два способа. Если у вас есть возможность, то можно нагревать металл в специальной кузнечной печи и с помощью молота придавать ему нужную форму. В домашних условиях можно зажать металлическую полосу в тисках и с помощью молотка придать необходимую форму.

Теперь вы сможете выбрать для себя оптимальный вариант, как согнуть поручни для винтовой лестницы. Все перечисленные методы являются простыми и доступными, позволяющими выполнить работу по сгибанию поручней своими руками в домашних условиях без лишних финансовых затрат.


— компактная конструкция для подъема, которая должна иметь удобное ограждение. Рассмотрим в данной статье разные варианты его исполнения, нюансы изготовления, а также примерные цены.

Важные моменты при создании ограждения для винтовой лестницы

Чтобы получилось удобное и практичное ограждение винтовой лестницы , необходимо придерживаться нескольких правил:

  • соблюдать рекомендованную высоту поручня: для ровного участка — 1050-1100 мм, а для наклонного — 900-950 мм;
  • минимальный шаг балясин должен быть не менее 300 мм;
  • позаботиться о стыках разных материалов — предусмотреть накладки, шайбы, декоративные элементы;
  • заблаговременно продумать способ крепления ограждения к лестнице, установить закладные до облицовки ступеней;
  • обеспечить плавность переходов поручня от наклонной части к ровной.

Основные виды ограждений

Для винтовой лестницы можно подобрать любой тип ограждения, но важно помнить об общем ансамбле помещения, сочетании элементов. К основным типам относятся такие варианты:

Стеклянное ограждение

Современное и стильное решение, которое обойдется от 100 у. е. за м погонный. При проектировании такого ограждения необходимо предварительно учесть минимальный радиус гибких элементов — в разных фирмах он может отличаться. При этом желательно применять каленые стекла или триплекс — чтобы они, если разобьются, никого не поранили.

Ограждение из «черного» металла

Наиболее доступный вариант, который может выглядеть презентабельно (требуется использовать качественные краски). Стоимость такого ограждения составит от 80 у. е. за м погонный. Важно применять такие профили, которые легко поддаются изгибу, а также хорошо смотрятся в готовом виде (круглые трубы, прутки, листы).

Ограждение из нержавеющей стали

Долговечный, красивый вариант, который обойдется от 130 у. е. за м погонный. При создании такого ограждения важно его правильно сварить и качественно обработать поверхности — от этого будет зависеть готовый результат.

Ограждение из дерева

Солидное решение для дома, которое будет стоить от 150 у. е. за м погонный. При создании элементов ограждения важно заложить припуски на стыки, а также применять хорошую древесину, которая не будет растрескиваться, деформироваться при эксплуатации.

Комбинированные варианты ограждения

Наиболее дорогие решения, которые обойдутся от 200 у. е. за м погонный. При создании таких ограждений требуется особое внимание уделить стыкам материалов, продумать все примыкания и сочетания разных элементов между собой.

Ограждение для винтовой лестницы может быть классическим или современным, резным или в строгих линиях — выбор того или иного варианта зависит только от собственных предпочтений. Создавайте удивительные ограждения и наслаждайтесь красотой и изысканностью!

Светлана Жидкова, рмнт.ру

Лестница в частном малоэтажном доме несет нагрузку не только функциональную – она должна быть красивой и удобной в пользовании. Даже для одноэтажного нужно оборудовать какое-нибудь подъемное устройство, а для двух- или трехэтажного дома расчет винтовой лестницы или лестницы другой конструкции жизненно необходим. Винтовые (спиральные) конструкции лестничные конструкции имеют главное достоинство – они занимают мало места. Места же для подъема по такому устройству будет столько же, как и при пользовании обычными маршевыми или другими пространственными конструкциями, а если дом деревянный, то лестница из дерева превосходно дополнит элементы дизайна помещений, не переставая при этом отвечать требованиям безопасности.

Как выбрать форму винтовой лестницы

Классический вариант изделия спиралевидной конструкции предусматривает упор ступеней на стену с одной стороны, и их крепление к несущей колонне – с другой. Характерный и главный отличительный признак винтовых изделий — отдельная каменная, бетонная или кирпичная колонна. Стройматериал для этого варианта – бетон или натуральный камень, иногда – дерево или металл, еще реже – сочетание всех этих материалов с включением стекла и пластика. Строится классическая лестница сразу, при строительстве дома, так как ступеньки должны замуровываться в стену, а опорная колонна — в основание пола.

Правильный выбор модели основывается на знании конструкций, типов, функционала и дизайна лестничных изделий. Основная классификация происходит по таким признакам:

  1. Стройматериалы;
  2. Дизайн – по форме (спиральный), по стилю (хай-тек, классика), по конструктивным признакам (модульный);
  3. Форма лестницы;
  4. Место эксплуатации;
  5. Конструкция перил;
  6. Габариты и конструктивные размеры изделия.

Функциональное назначение:

  1. Лестницы для входа в дом или помещение;
  2. Междуэтажные конструкции;
  3. Вспомогательные (для подсобных помещений);
  4. Вход в подвал;
  5. Вход на мансарду или чердак.

Самые распространенные решения лестничных конструкций:

  1. Прямые маршевые, поворотные (спиральные) модели из дерева или металла с возможным включением пластика и стекла;

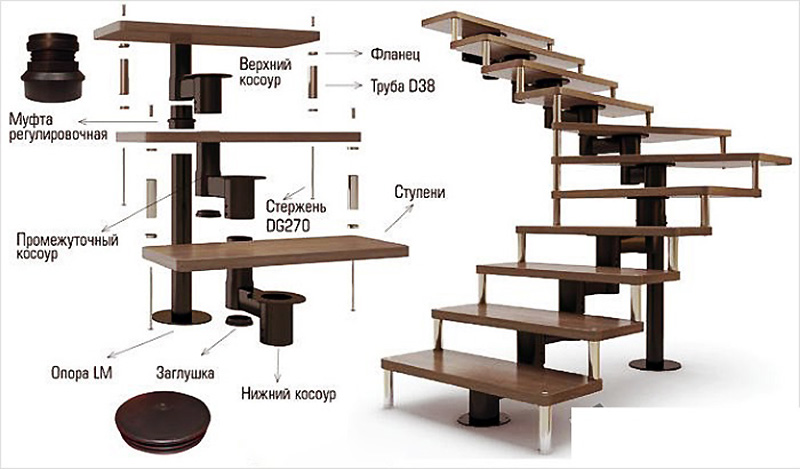

  2. Изделия модульные или из сборных элементов;
  3. Изделия, сконструированные на больцах, косоурах или кронштейнах;
  4. Лестницы, преобразующиеся в другие бытовые конструкции, переносные модели;
  5. Наружные и внутренние лестничные модели;
  6. Пристенные или отдельные изделия;
  7. Лестницы со ступенями закрытой или открытой конструкции;
  8. Модели с перилами и без перил.

Самостоятельное изготовить винтовые лестницы своими руками чертежи которых можно найти в общем доступе, возможно при умелом пользовании инструментом, схемами и при знании основ работы с деревом и металлом – любая лестница должна быть не только красивой и удобной, но и безопасной, особенно, если в доме проживают старики и дети.

Деревянные лестницы с маршами

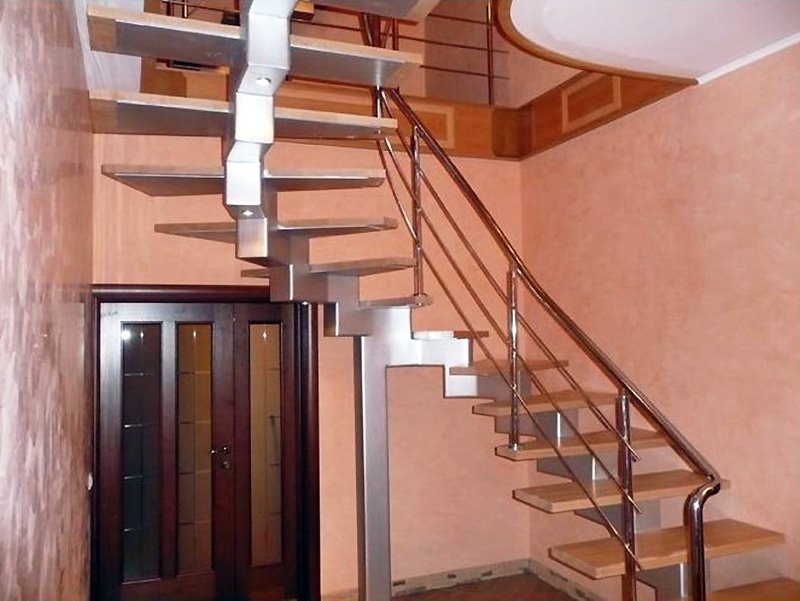

Маршевый подъем – это простейшая конструкция, которую можно сделать самому. Для такой лестницы чаще всего разрабатывают свой чертеж, в котором детально указываются все размеры двух или более маршей, которые разделяются ступеньками или поворотными поверхностями.

Важно! Любые варианты лестниц — это сложные инженерные конструкции, реализация которых требует точности в расчетах и надежности стройматериалов. Расчеты лестницы можно провести онлайн или самостоятельно, но лучше воспользоваться услугами специалистов.

Расчеты и алгоритмы — пример

Первый шаг к изготовлению лестницы – выбор своего варианта конструкции. Деревянная винтовая лестница чертеж которой разработан и составлен посторонними специалистами, требует проверки и уточнения результатов расчетов. Тем более что для каждого конкретного решения будут свои, индивидуальные, условия строительства. Так, при варианте лестницы с боковой опорой понадобится оборудовать «колодец», в боковые плоскости которого будут жестко встраиваться ступеньки. «Колодец» — механизм технически сложный, и сделать его самостоятельно можно, но предпочтительнее остановиться на варианте с несущей балкой на главном стержне.

В качестве примера можно предоставить самостоятельный расчет винтовой модели, в которой опорной балкой служит металлическая труба с толщиной стенок 5 мм, Ø основной трубы — 48 см. Металлические уголки будут служить креплением консолей сваркой, ступеньки – из массива дерева. Идеальная винтовая конструкция – это правильная окружность с диаметром, равным габаритам входного проема в помещение. Простая, но точная формула для вычисления окружности лестницы:

L = 2πR х n; или L=2πR х (γ / 360);

  • R — радиус окружности конструкции;
  • R 1 — внутренний радиус лестницы (диаметр трубы);
  • γ — лестничный оборот, значение отражает разницу по высоте между ступенями лестницы;
  • L — длина окружности.

Практическая реализация модели, рассчитанной по этой формуле, показала, что комфортное передвижение по такой лестнице будет осложнено тесными проемами, потому радиус передвижения должен быть 2R / 3. Окончательная и рабочая формула:

Из сравнительной схемы выше видно, что лестница спиралевидной конструкции отличается от прямой модели другой формой ступеней, более специфической. Консоль спирального изделия — это лепесток с округлым торцом и с специфическими характеристиками и значениями:

  • h — длина одной проступи, отражающая разницу R и R 1 . Если длина одной ступени выбирается меньше 1 м, то консоль можно изготовить из твердых пород дерева без каркаса;
  • W 1 — ширина проступи;
  • W 2 — ширина ступени;
  • Α — угол поворота ступени.

Чтобы узнать общее количество ступенек, необходимо высоту проема разделить на подъем, стандартная и комфортная величина которого принимается в 15-30 см. Угол рассчитывается по

  • α= γ / количество ступенек;

Имея расчетные значения ширины и угла, можно рассчитать максимальную ширину проступи:

  • W 1 = R х sin α

Средняя ширина проступи будет равна:

  • W = R х sin α = (2R х sin α) / 3

Типы винтовых лестниц

Винтовая модели – не обязательное решение. Ее обустраивают, если в помещении мало места для маршевой конструкции. Дизайн таких изделий может быть совершенно любым – от классики до модерна или хай-тек. Например, кованая лестница подойдет для любого интерьера, если отдельные детали и элементы отделать деревом или камнем. Спиральные модели работают и как вспомогательные конструкции – чердачные, подвальные, и т.д.

Недостатки винтовых спиралевидных конструкций внутренних лестниц:

  1. По винтовой поверхности подниматься труднее, чем по маршевой – из-за тесноты и круговой конструкции существует опасность получить травму, особенно рискуют дети и пожилые люди;
  2. По винтовому изделию неудобно поднимать/опускать предметы мебели и другие объемные вещи;
  3. Сложная геометрия ступеней затрудняет быстрое передвижение по ступеням, так как ступеньки для левой и правой ноги будут иметь разные размеры;

Но внешний вид такой модели чаще всего перевешивает все ее недостатки –конструкция выглядит легкой и воздушной, хотя она очень прочная и надежная. Поворотные лестничные системы также считаются винтовыми, так как имеют в устройстве забежные ступени. Поворотные лестницы бывают следующими:

  1. Криволинейной сложной конструкции;
  2. Полуоборотные поворотные модели;
  3. Устройства в четверть оборота;
  4. Модели изогнутой формы.

При сборке и установке поворотной модели ее укрепляют вдоль несущей стены, с поручнем снаружи. Минусом таких конструкций считается некомфортный подъем по ступеням.

Особенности монтажа лестницы винтового типа

Сборка винтовых лестниц осуществляется в определенной последовательности, нарушение которой может ослабить конструкцию:

  1. Расчет параметров для конкретных условий эксплуатации;
  2. Выбор места для опоры, монтаж опорного нижнего фланца;
  3. Крепление первой ступеньки к полу с заходом во фланец;
  4. Набор втулок на опорную стойку, крепление остальных ступеней;
  5. Крепление всего каркаса к стене, или монтаж конструкции к перекрытию при помощи верхней ступеньки;
  6. Крепление верхнего торца опоры;
  7. Выбор конструкции и дизайна перил и других защитные элементов.

Чтобы рассчитать, где устанавливать опорный металлический стержень, на втором этаже по месту монтажа лестницы натягиваются по диагонали два строительных шнура. В месте пересечения шнуров крепится отвес, и на первом этаже отмечается центр оси, которая будет основной осью нахождения лестницы. Труба для стержня должна быть ≈ 50 мм в диаметре, если это металл. Деревянный столб должен быть как минимум в два раза толще.

Для безопасной эксплуатации винтовой , чердак или мансарду опору рекомендуется заливать бетоном – для этого обустраивается отдельная подушка из бетона. Крепить опору к бетону можно анкерными болтами или турбовинтами через металлический фланец с крепежными отверстиями.

Ступеньки на главной опоре крепятся по меньшему размеру. Высота подступени должна быть равной высоте гильзы минус толщина шайбы, которая вкладывается между втулками и проступью. Шайбы должны быть металлическими, чтобы минимизировать их износ в процессе эксплуатации.

По желанию в элементы деревянных винтовых лестниц вставляются детали из других декоративных прочных материалов – стекла, камня, пластика, мрамора и т.д. От материала, из которого будет изготовлен основной несущий стержень, зависит срок эксплуатации лестницы и степень ее прочности. Поэтому предпочтение отдается таким стройматериалам, как асбоцемент, бетон или металл. Ступени крепятся разными способами: на асбоцемент или бетон – болтами или анкерами, на металл – сваркой или резьбовыми соединениями. Иногда в качестве основной опоры используют кирпичную, деревянную или каменную колонну.

Винтовая лестница на второй этаж частного жилища является важным элементом дизайна дома. Ее можно сделать своими руками, потратив минимум средств на закупку требуемых материалов.

Винтовые лестничные конструкции, которые нередко называют круговыми и спиральными, очень популярны у владельцев двухэтажных домов с небольшой площадью. Для обустройства таких лестниц достаточно полутора квадратных метров, на которых монтируется надежная опора. А сама конструкция, прикрепляемая к этой основе, буквально «висит» в воздухе, создавая по-настоящему изысканный дизайн в жилище.

Винтовая лестничная конструкция

Винтовые лестницы делают из разных материалов. При этом самыми популярными считаются конструкции из древесины. Они дают возможность создавать весьма оригинальные интерьеры за относительно небольшие деньги. А главное – лестницу из дерева своими руками может изготовить и установить любой человек, который «дружит» с самыми обычными строительными инструментами.

Конструктивно круговые сооружения на второй этаж подразделяют на несколько видов. Несложно подобрать чертежи для далее указанных лестничных сооружений:

  1. Со ступеньками, укрепленными по консольной технологии на главном монолитном опорном столбе. Такие конструкции монтируются на некотором удалении от стен помещения.
  2. С клинообразными ступенями, опирающимися на центральную колонну и одновременно на стены. Ступеньки к стеновым поверхностям чаще всего фиксируют на больцах. Но есть и более «продвинутые» варианты, когда крепление осуществляется на косоурах либо на тетивах спиральной формы.
  3. Без центральной опоры. В этом случае ступеньки крепят на косоуры или изогнутые по спирали тетивы, которые переходят в специальные перила-стержни. Сделать своими руками такую лестницу достаточно сложно, хотя чертежи для ее изготовления имеются в больших количествах.
  4. С опорой по центру из асбестоцементной либо металлической трубы. Сечение последней должно быть 5 и более сантиметров. Как правило, именно такие деревянные конструкции делают своими руками собственники частных двухэтажных домов. Они отличаются высокой эксплуатационной надежностью и простотой в изготовлении.

Деревянные лестничные сооружения возводятся по определенным принципам. Чтобы грамотно сделать чертеж и разработать проект таких конструкций, нужно учитывать следующие требования:

  • ступени должны иметь в своей средней линии глубину от 20 см;
  • диаметр спиральной лестницы берется в пределах 130–330 см (аналогичный показатель обязан быть и у проема в межэтажном перекрытии);
  • ширина марша – до 143 см (не менее 53 см).

На практике своими руками чаще всего возводятся конструкции с диаметром в районе 210 см. Заметим, что в плане они могут быть не только круглыми, но и овальными либо многоугольными. Оптимальная ширина марша сооружения при этом равняется 85 см. Если вы впервые планируете сделать лестницу своими руками, специалисты советуют использовать готовые чертежи. Проблем с нахождением идеального для вашего дома проекта не возникает. Вам нужно будет только подкорректировать данные, которые содержит готовый чертеж, подогнав их под параметры своего жилища.

Лестница из дерева своими руками

Выполнить основные расчеты несложно своими руками. В первую очередь требуется определиться с высотой подъема конструкции. Она обязана быть комфортной для всех, кто проживает в доме. Давайте посмотрим, как высчитывается высота подъема для сооружения высотой 300 см с маршем шириной 80 см и опорой сечением 20 см (стандартный проект, чертеж которого часто берут на вооружение домашние умельцы):

  1. Диаметр конструкции равняется 80х2 + 20 = 180 см (берем двойную ширину и прибавляем к ней сечение используемой опоры).
  2. Радиус подъема определяется как сумма радиуса применяемой опоры и 1/2 ширины марша. Прибавляем к 10 см 40 и получаем 50 см.
  3. Для таких показателей число ступенек в одном витке лестницы обычно принимается равным 17.

Теперь можно высчитать оптимальную высоту ступеньки. Она должна обеспечивать безопасное и максимально удобное передвижение по лестнице человека с ростом 180–200 см . Берем максимальный рост (200 см), делим его на число ступенек (17) и получаем высоту примерно 12 см, которой мы должны добиться, возводя круговую лестницу из древесины своими руками. Описанный алгоритм расчета вы можете использовать для лестничных конструкций с другой длиной и шириной марша. Просто подставляйте свои цифры и получайте правильные результаты.

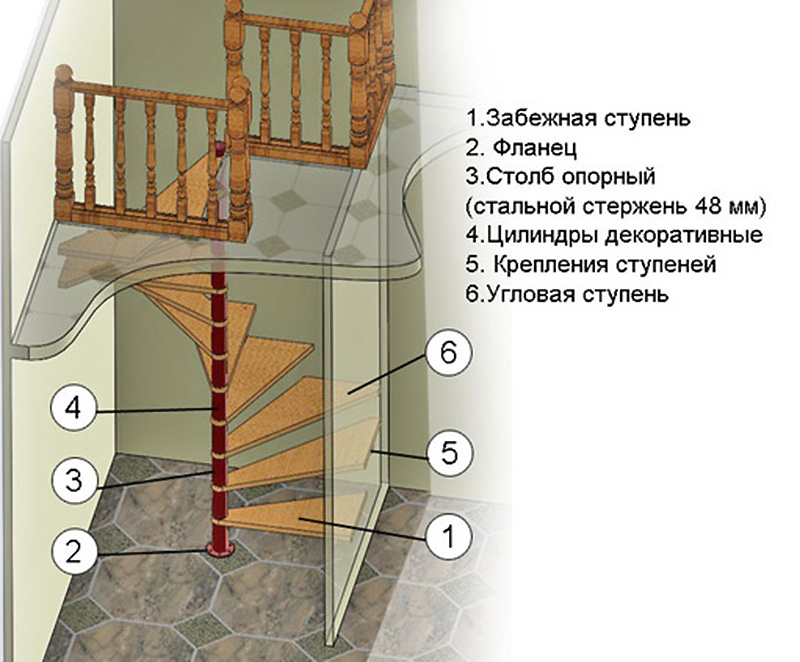

Функцию центральной опоры в описываемых винтовых конструкциях чаще всего выполняет металлическая труба сечением 5–7 см. Также можно сделать своим руками главную стойку из прочной и толстой деревянной балки. Центральную опору необходимо монтировать на выбранное для нее место строго по вертикали. При этом опорная точка (под ней понимают деревянные либо бетонные полы) обязана без проблем выдерживать нагрузку на круговую лестницу.

Монтаж и фиксирование в вертикальном положении главного столба производится: метизами разных типов (например, анкерными болтами); посредством заливки бетонной смесью основания используемой опоры. При использовании крепежных элементов из металла вам будет проще выставить своими руками главную стойку по вертикали. А вот при заливке трубы бетоном потребуется дополнительно укреплять ее специальными растяжками и выверять с их помощью прямой угол.

Фиксирование главного столба лестницы в вертикальном положении

Деревянные ступени для круговой лестничной конструкции рекомендуется изготавливать из древесины клена, бука или дуба. Эти породы деревьев отличаются повышенной прочностью. Ступеньки из них будут служить вам очень долго.

Вам нужно будет взять прямоугольную доску определенных размеров, разрезать ее по диагонали, чтобы получить две проступи трапециевидной формы. После этого их края требуется закруглить, выполнить тщательную обработку кромок и нанести на будущие ступени несколько слоев лака. Если вы не любите ходить по лакированным ступенькам (боитесь поскользнуться), можно обработать их морилкой либо специальными пропитками, которые обладают грязеотталкивающими свойствами. В этом случае поверхность ступенек будет более шероховатой.

Монтаж ступеней на центральную опору выполняется с использованием втулок. Обратите внимание – высота этих крепежных элементов обязана быть равной дистанции между двумя ступеньками. На участки соприкосновения втулок и стыков ступеней следует проложить шайбы. Они защитят деревянные изделия от деформирования во время эксплуатации конструкции и механических повреждений.

Делаем перила – соблюдаем безопасность

Финальный этап работ – установка ограждения. Перила нужны не только для обеспечения безопасности передвижения по лестнице, но и для придания конструкции элегантного вида. Ограждения лучше всего делать из балясин, изготовленных из деревянных стержней. Их несложно вырезать на токарном станке. Если доступа к такому оборудованию у вас нет, придется покупать готовые изделия. При этом вам понадобятся балясины двух видов:

  • мелкие, которые вы будете устанавливать на каждую ступеньку конструкции;
  • более крупные (они монтируются по углам лестницы).

Установка ограждения происходит так:

  1. Отмечаете на верхней части больших балясин угол, который равняется углу наклона создаваемой нами конструкции. Затем отрезаете ненужную часть.
  2. На нижней части балясины делаете отверстие. Оно нужно для крепления составляющих лестницы посредством цилиндрических деревянных гвоздей (их называют шкантами).
  3. Сверлите отверстия в местах, где будут смонтированы балясины. Устанавливаем шканты. Чтобы они не расшатывались, можно дополнительно залить их клеем.
  4. Ставите по всему периметру лестничного сооружения балясины.
  5. Монтируете поручни. Их устанавливают на отрезанную под заданным углом верхнюю часть больших балясин.
  6. Проверяете точность монтажа поручней, используя . Если все нормально, закрепляете их .
  7. Наносите на ограждение защитные составы для древесины.

Ваша винтовая лестница готова!
