Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.
В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.
Как выбрать конструкцию
Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.
Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.
Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.
Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.
Типы креплений
У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:
- Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
- Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
- Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
- Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.
Материал
Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.
Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.
Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.
Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.
Этапы строительства
Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.
Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.
Берете заготовки, придаете им нужную форму, начисто обрабатываете их.
- Для соединения ступеней со стойкой на них нужно установить специальные втулки.
- Ступени покрывайте лаком или краской;
- На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
- Кронштейны установите между широкими элементами проступей;
- После установки последней втулки украсьте ее красивым декоративным оголовком;
- Установите все ступени с помощью крепежа;
- Закрепите балясины, они могут быть прямыми или фигурного очертания;
- Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
- Завершающая работа - финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.
Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.
Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.
Видео
Пример монтажа винтовой лестницы можно увидеть здесь:

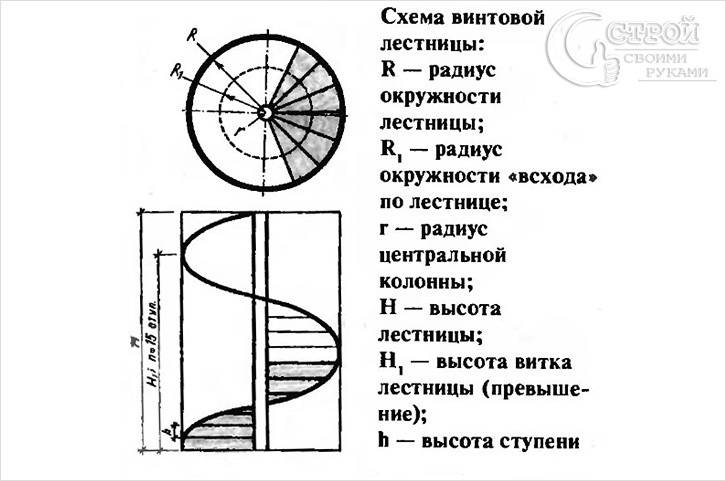

Чертежи и схемы
Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:
Фото
Изготовление и установка винтовой конструкции своими руками
Многие производители предлагают винтовые конструкции, которые легко транспортируются и собираются на месте. В таком случае, домашнему мастеру остается позаботиться только о надежности креплений опорного столба, ступеней и перил, чтобы установка своими руками была выполнена в соответствии с инструкцией и требованиями безопасности. Монтаж готовой винтовой конструкции Также можно использовать уже готовые ступени из дерева прямоугольной формы, которые довольно легко подогнать под полученные при расчетах размеры. После обработки края следует тщательно зашлифовать. Исходя из замысла мастера, ступени можно покрыть морилкой и лаком или краской. Переходя к изготовлению и монтажу тетивы своими руками, следует учесть, что придать деревянным деталям гнутую форму чрезвычайно тяжело. Для этого используется специальная технология, при которой древесина подвергается размачиванию, формированию и просушке в закрепленном состоянии. Альтернативой может стать соединение отдельных сегментов в единую тетиву.
Соблюдая необходимые стандарты и следуя инструкциям квалифицированных специалистов, изготовить и установить винтовую лестничную конструкцию сможет каждый мастер, знакомый с принципами работ по дереву. Для большей полноты картины рекомендуем ознакомиться еще и с .
Современные винтовые лестницы, отличаясь особой оригинальностью, располагают к тому же целым рядом практических достоинств и заметно выделяются на фоне традиционных (маршевых) конструкций. Во-первых, они занимают намного меньше места в помещении, а во-вторых – для их сооружения вам потребуется гораздо меньше материала, чем его расходуется на обычную лестницу.
При строительстве винтовой лестницы на второй этаж вам придётся учитывать ряд таких специфических параметров, как:
- конструкция центральной стойки;
- способ крепления ступеней;
- конфигурация и высота ограничительных поручней и балясин и многое другое.
Заметим, что сооружение лестницы из дерева или металла вполне по силам даже новичку.
Опыт эксплуатации винтовых сооружений говорит о том, что наиболее удобными являются лестницы с шириной пролета порядка одного метра. Вследствие этого диаметр всей винтовой конструкции (с учетом её размещения вокруг центральной стойки) должен составлять порядка 2,3 – 2,4 метра.
Особый интерес представляют экономичные лестничные конструкции, ступени которых закреплены на центральной стойке и оснащёны винтообразными поручнями, смонтированными на балясинах. В сравнении с этим вариантом лестницы с другими видами опорной части (без центральной стойки) более сложны в исполнении и обойдутся вам значительно дороже.
Что касается формы винтовой конструкции, то в поперечном разрезе она не обязательно должна быть круглой. Вы можете выбрать и многоугольник со сторонами, примыкающими непосредственно к стенам. Ступени могут крепиться в толще стены с помощью специальных навесных креплений (накладок).
В качестве центральной стойки металлической конструкции используется обычная трубная заготовка диаметром 50 миллиметров со стенками толщиной не менее 4 мм. В «деревянном» исполнении роль центральной стойки играет колонна, изготовленная из какой-либо разновидности прочной древесины. Помимо этого, для обустройства центральной стойки могут использоваться такие популярные материалы, как бетон, кирпич или натуральный камень.
Перила для поручней могут изготавливаться как из клееной древесины твердых пород, так и из обычного металла. В отдельных лестничных конструкциях все перечисленные выше материалы могут присутствовать в комбинации. Подобно перилам сходни могут изготавливаться как из древесины, так и из металла (возможен даже вариант их изготовления из толстого закаленного стекла). Для изготовления лестницы подойдут любые строительные материалы, отличающиеся высокими показателями прочности.
Этапы работ
Порядок проведения работ:
- В первую очередь производится монтаж центральной стойки, на которой впоследствии закрепляются промежуточные втулки совместно с проступями.
- После этого по всей окружности возводимой конструкции равномерно распределяются ступени.
- Затем вы можете перейти к монтажу опорных кронштейнов, устанавливаемых последовательно на каждую из возвышающихся ступеней. При этом последняя ступень жёстко фиксируется непосредственно в межэтажном перекрытии.
- На заключительной стадии работ, производится установка балясин и жёсткое закрепление поручней.
По окончании проведения всех этих операций вы получите готовую к эксплуатации лестничную конструкцию.
Для получения безопасной, долговечной и удобной конструкции необходимо принять во внимание следующие рекомендации:
- Советуем вам исключить из конструкции лестницы такую необязательную деталь, как подступенки. В этом случае нога не будет соскальзывать со ступенек даже в самых узких местах.
- Высота подъёма лестницы должна обеспечивать возможность свободного передвижения по ней.
- Стойка должна размещаться на опорной площадке, способной выдерживать суммарный вес элементов конструкции и минимум двух человек. При этом крепление её по месту должно быть максимально жестким.
- Наличие перекрытия между соседними ступенями позволит дополнительно укрепить сооружаемую конструкцию; с этой целью в ней используются специальные кронштейны, монтируемые между передними и задними рёбрами смежных ступеней.
Видео: как быстро установить винтовую лестницу
Николай, Нижний Новгород задаёт вопрос:
Добрый день! Недавно я построил на даче винтовую лестницу на второй этаж. А при изготовлении поручней для нее столкнулся с проблемой. Прямые перила для моей конструкции не подходят, необходима специальная полукруглая форма, так как в семье есть дети и пожилые люди, для которых это имеет огромное значение. Сама лестница у меня сделана из металла, поэтому и поручни я хочу сделать тоже металлическими. Хотя если есть несложный способ согнуть дерево или пластик, то могу воспользоваться и ими. Подскажите, пожалуйста, как согнуть поручень для винтовой лестницы простым способом. Желательно, чтобы я смог это выполнить самостоятельно и как можно быстрее. Заранее благодарен.
Эксперт отвечает:
Здравствуйте! В наше время очень часто вместо маршевой отдают предпочтение строительству винтовой лестницы. Можно, конечно, обратиться к специалистам, которые без особых проблем выполнят ваши пожелания в своей мастерской. Но если вы решили узнать, как согнуть поручень для винтовой лестницы самостоятельно, обратите внимание, что поручни должны быть обязательно прочными и безопасными при эксплуатации. Правила по сгибанию поручня зависят, прежде всего, от материала, из которого вы хотите его изготовить.
Если вы выбрали дерево, то существует два способа по его изгибанию до нужной вам формы. Можно опустить заготовку в кипяток и вымачивать в нем до тех пор, пока древесина не станет полностью мягкой. После этого вы ее выгибаете до формы, которая вам необходима, закрепляете в таком положении и ждете, пока она хорошо просохнет. Целесообразно сгибать этим способом, когда толщина древесины не будет превышать 3 см.
Можно склеивать отдельные детали из тонкого шпона, укладывая их прямо на ступенях вплотную к стойкам, чтобы с точностью повторить изгиб. Готовую конструкцию промазывают клеем, заворачивают в пленку и притягивают струбцинами. Когда клей полностью высохнет, шпон освобождают от зажимов. Готовый поручень, начиная сверху, прикручивают шурупами к каждой стойке.
При работе с деревом помните, что после изгибания материал необходимо обязательно пропитать антисептиком, покрыть слоем олифы, а после ее высыхания и крепления перил залакировать или же покрасить эти детали лестницы.
Перила из пластика можно выгнуть при помощи строительного фена. Горячий воздух направляют на заготовку и постепенно, по мере нагревания, изгибают ее до нужной формы. Главное, чтобы пластик не расплавился. Поэтому контролируйте подачу горячего воздуха из фена.
Для изготовления перил из металла тоже существует два способа. Если у вас есть возможность, то можно нагревать металл в специальной кузнечной печи и с помощью молота придавать ему нужную форму. В домашних условиях можно зажать металлическую полосу в тисках и с помощью молотка придать необходимую форму.
Теперь вы сможете выбрать для себя оптимальный вариант, как согнуть поручни для винтовой лестницы. Все перечисленные методы являются простыми и доступными, позволяющими выполнить работу по сгибанию поручней своими руками в домашних условиях без лишних финансовых затрат.
Лестница в доме является не только способом соединения двух этажей, но еще и крупным элементом интерьера. В настоящее время существует великое множество разных лестничных конструкций. Но особое место среди них занимают винтовые изделия.
Это весьма сложные в проектировании и изготовлении предметы. Поэтому при наличии возможности, лучше заказать такую конструкцию в специализированной фирме.
Мастера сделают точный расчет и создадут такую лестницу в соответствии со всеми нормами. Помните, что любая ошибка во время разработки проекта или его реализации может впоследствии дорого обойтись.
Если же вы уверены в своих столярных навыках и у вас достаточно свободного времени, то можете создать сами такое изделие. Как сделать винтовую лестницу правильно, вы узнаете из нашей статьи.
Общая характеристика винтовых лестниц
Достоинства
Данная постройка обладает несомненными преимуществами:
- компактность – винтовая конструкция занимает немного места;
- экономный расход материала – его потребуется гораздо меньше, чем в случае с маршевым типом изделий;
- оригинальный внешний вид – эта постройка может стать настоящим украшением для домашнего интерьера.
Недостатки
Минусы этих конструкций заключаются в следующем:
- малофункциональность – такая лестница не позволит занести мебель или крупную бытовую технику;
- сложность в использовании – идти по спирали труднее, чем по прямой. Поэтому, еще на этапе проектирования, нужно тщательно продумать эргономичность, которой будет обладать самодельная винтовая лестница. В первую очередь, обратите внимание на размеры и количество ступенек, а также на удобство и надежность перил.
Основные типы конструкции
В зависимости от формы, выделяют 2 разновидности такого изделия:
- многоугольная – такие постройки повторяют конфигурацию стен помещения. Ступеньки соединены между собой прямой или спиралевидной тетивой. Также может быть применен косоур или больца. При этом перила, наравне со столбом, являются несущей конструкцией, придающей жесткость всей постройке;
На фото — многоугольный тип
- округлая – в ней ступеньки расположены радиально и прикреплены к опорному столбу. Соединяются они друг с другом при помощи спиралевидной тетивы или больцев.
Материалы для изготовления
Ступени для винтовых лестниц обычно изготавливают из твердых пород древесины. Лестничные ступеньки могут быть выполнены из дуба, клена или кедра. В наиболее современных моделях часто применяется пластик, каленое стекло или металл.
В некоторых образцах лестниц используются искусственный гранит, керамика или даже мрамор. Цена таких изделий будет соответствующей.
В отдельном ряду стоят перила и тетивы. Их изготавливают из клееной древесины или различных сплавов.
В свою очередь, опорный столб может быть металлическим, деревянным или каменным. Наиболее распространенными являются первые два варианта.
Совет! В данном случае оптимальный вариант – это использование стальной трубы. Она имеет достаточную прочность, и к ней легко будет крепить перила.
Изготовление винтовой лестницы
Расчеты
Процесс изготовления начинается с расчета всех необходимых параметров. В качестве примера рассмотрим случай, когда нам необходимо сделать конструкцию шириной 85 см и высотой 2,7м с центральной опорой, имеющей диаметр 20 см.
Вначале определяем общий диаметр нашего будущего изделия. Он будет равен умноженной на два толщине лестницы плюс диаметр опоры. То есть – 85*2+20=190 см.
В эту окружность нужно вписать второй круг. Вдоль него будет подниматься человек. Ее радиус обозначим как R1. Он высчитывается как сумма половины ширины конструкции и половины радиуса центральной стойки. В нашем случае это будет выглядеть так: 85:2+20:2=52,5 см
Что касается ширины ступеней, то она составляет не более 40-44сантиметров. Самодельные винтовые лестницы имеют здесь одну особенность. У них эта ширина будет возрастать по мере удаления от центра лестницы. Поэтому для вычислений мы будем использовать среднее значение, равное 20 см.
Теперь определим число ступеней в одном витке конструкции — разделим длину второй окружности на ширину ступени. Выглядит это так: (2*3,14*52,5)/20=16,4. Данный результат округляем и получаем 16 ступеней.
Следом вычисляем примерную высоту ступенек. С этой целью разделим окружность радиальными линиями на 16 одинаковых частей.
При этом отметим следующее. Чтобы лестница оказалась удобной в процессе эксплуатации, последняя ступень витка должна находиться выше первой на высоту человеческого роста. Вдобавок нужно учесть толщину ступеней и добавить небольшой запас, равный 10-15 сантиметрам.
Приняв средний рост человека за 185 см, толщину ступеньки в 4 см, плюс запас в 15 см, получаем высоту витка, равную 204 см.
Это значение мы разделим на количество ступеней: 204/16=12,75. Таким образом, мы получили высоту ступеней, которая будет составлять 12,7 см.
Следующим нашим шагом станет расчет общего количества ступеней. Инструкция по вычислению здесь проста – мы разделим высоту всей лестницы на высоту одной ступеньки. Выглядит это так: 270/12,7=21,2. Округляем и получаем 21 штуку.
Теперь нам нужно вычислить окончательную высоту ступени. Для этого высоту конструкции разделим на число полученных элементов: 270/21=12,85. Это означает, что данный параметр будет равен 12,8 см.
Изготовление ступеней и перил
Ступеньки нужно изготавливать из прочной древесины, такой, как дуб или бук. А лучше всего использовать уже готовые прямоугольные элементы. Из них можно выпилить заготовки нужной конфигурации.
В продаже можно встретить элементы толщиной 4 см со следующими размерами: 40х80 сантиметров и 30х110 сантиметров. И те, и другие можно разрезать по диагонали, получив в итоге трапециевидные заготовки. После этого им надо придать нужную форму и закруглить края.
Готовые ступеньки красим или лакируем. Затем крепим к ним специальные втулки. Они позволят прикрепить ступени к опорной стойке.
После этого переходим к решению проблемы того, как сделать перила для винтовой лестницы. Для создания балясин применим металлические или деревянные стержни. Поручни изготовим из клееного бруса.
Перила можно сделать состоящими из прямых брусков или криволинейными. Второй вариант выглядит гораздо эффектнее, но его довольно трудно выполнить.
Сборка лестницы
НКак сделать металлический каркас для лестницы» width=»640″ height=»360″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
Закончив подготовку, переходим к сборке изделия своими руками. В ходе нее нужно обязательно уделить внимание надежности крепления центральной опоры. Ведь в первую очередь от этого зависит безопасность всей последующей эксплуатации.
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как сделать металлический каркас для лестницы).
