Когда в проводнике, двигающемся в магнитном поле и пересекающем его магнитные силовые линии, индуктируется ЭДС. Следовательно, такой проводник может нами рассматриваться как источник электрической энергии.
Способ получения индуктированной ЭДС, при котором проводник перемещается в магнитном поле, двигаясь вверх или вниз, очень неудобен при практическом его использовании. Поэтому в генераторах применяется не прямолинейное, а вращательное движение проводника.
Снижение тепловых потерь на стенках из-за слоя шлака более чем компенсирует любые электрические потери, связанные с его присутствием. Кроме того, использование семенного материала в сочетании с углем дает экологические преимущества. Наконец, путем тщательной разработки и контроля горения могут быть достигнуты низкие уровни выбросов оксидов азота.
Таким образом, необходима некоторая форма неравновесной ионизации с использованием посевного материала. Теоретически солнечные концентраторы могут обеспечивать температуру, достаточно высокую, чтобы обеспечить термическую ионизацию. Такие генераторы эксплуатируются в качестве источников импульсных электромагнитных зондирующих аппаратов, используемых в исследованиях. Достигнуты уровни мощности до 100 мегаватт за несколько секунд.
Основными частями всякого генератора являются: система магнитов или чаще всего электромагнитов, создающих магнитное поле, и система проводников, пересекающих это магнитное поле.
Возьмем проводник в виде изогнутой петли, которую в дальнейшем будем называть рамкой (рис. 1), и поместим ее в магнитное поле, создаваемое полюсами магнита. Если такой рамке сообщить вращательное движение относительно оси 00, то стороны ее, обращенные к полюсам, будут пересекать магнитные силовые линии и в них будет индуктироваться ЭДС.
Жидкий металл является привлекательным вариантом из-за его высокой электропроводности, но он не может служить непосредственно в качестве термодинамической рабочей жидкости. Жидкость должна сочетаться с движущимся газом или паром для создания двухфазного потока в канале генератора или его необходимо ускорить термодинамическим путем, а затем отделить от движущегося газа или пара, прежде чем он пройдет через канал. Таким образом, они конкурируют с различными существующими системами преобразования энергии, способными работать в одном температурном диапазоне.

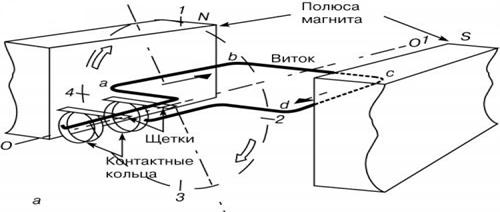

Рис. 1. Индуктирование ЭДС в пелеобразном проводнике (рамке), вращающемся в магнитном поле
Присоединив к рамке при помощи мягких проводников электрическую лампочку, мы этим самым замкнем цепь, и лампочка загорится. Горение лампочки будет продолжаться до тех пор, пока рамка будет вращаться в магнитном поле. Подобное устройство представляет собой простейший генератор, преобразующий механическую энергию, затрачиваемую на вращение рамки, в электрическую энергию.
В то время как были исследованы как химические, так и ядерные источники тепла, последний был предпочтительным выбором для таких применений, как подача электрической мощности для глубоких космических зондов. Однако проект был оставлен в основном из-за недостаточного понимания условий, необходимых для обеспечения эффективного рабочего газа.
Однофазные и трёхфазные синхронные генераторы
Однако эффективность и экономические риски удержали электроэнергетику от глубоких инвестиций в такие системы. Эта ситуация может измениться, если цены на энергию или экологические соображения значительно сдвинутся. Электрическая машина может быть определена как устройство, которое преобразует электрическую энергию в механическую энергию или механическую энергию в электрическую. Может быть определена как электрическая машина, которая преобразует механическую энергию в электрическую. Электрический генератор обычно состоит из двух частей; статора и ротора.
Такой простейший генератор имеет довольно существенный недостаток. Через небольшой промежуток времени мягкие проводника, соединяющие лампочку с вращающейся рамкой, скрутятся и разорвутся. Для того чтобы избежать подобных разрывов в цепи, концы рамки (рис.2) присоединяются к двум медные кольцам 1 и 2, вращающимся вместе с рамкой.
Существуют различные типы электрических генераторов, таких как генераторы постоянного тока, генераторы переменного тока, генераторы транспортных средств, электрические генераторы с питанием от людей и т.д. в этой статье обсудим принцип работы синхронного генератора.
Почему машина называется синхронной?
Вращающиеся и неподвижные части электрической машины можно назвать ротором и статором соответственно. Ротор или статор электрических машин действуют как энергетический компонент и называются арматурой. Электромагниты или постоянные магниты, установленные на статоре или роторе, используются для обеспечения электрической машины. Генератор, в котором постоянный магнит используется вместо катушки для обеспечения поля возбуждения, называется синхронным генератором постоянного магнита или также просто называется синхронным генератором.
Эти кольца получили название контактных колец. Отведение электрического тока с контактных колец во внешнюю цепь (к лампочке) осуществляется упругими пластинками 3 и 4, прилегающими к кольцам. Эти пластинки называются щетками.

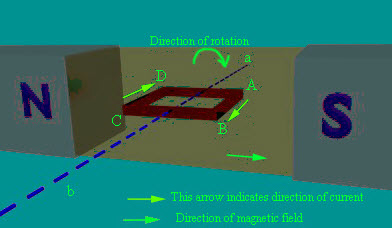

Рис. 2. Направление индуктированной ЭДС (и тока) в проводниках А и Б рамки, вращающейся в магнитном поле: 1 и 2 - контактные кольца, 3 и 4 - щетки.
В общем, синхронный генератор состоит из двух частей ротора и статора. Часть ротора состоит из полюсных полюсов, а статорная часть состоит из якорных проводников. Вращение полюсных полюсов в присутствии якорных проводников индуцирует, что приводит к выработке электроэнергии.
Принцип работы синхронного генератора
Скорость полюсных полюсов является синхронной скоростью и дается выражением. Принцип работы синхронного генератора - электромагнитная индукция. Чтобы понять принцип работы синхронного генератора, рассмотрим два противоположных магнитных полюса между ними прямоугольной катушки или поворота, как показано на рисунке ниже.
Таким образом, теперь можно сказать, что тангенциальное движение проводника перпендикулярно линиям магнитного потока с севера на юг.
При таком соединении вращающейся рамки с внешней цепью разрыва соединительных проводов не произойдет, и генератор будет работать нормально.
Рассмотрим теперь направление индуктирующейся в проводниках рамки ЭДС или, что то же самое, направление индуктированного в рамке тока при замкнутой внешней цепи.
При направлении вращения рамки, которое показано на рис. 2, в левом проводнике АА ЭДС будет индуктироваться в направлении от нас за плоскость чертежа, а в правом ВВ - из-за плоскости чертежа на нас.
Таким образом, здесь скорость резания потока проводником максимальна и индуцирует ток в проводнике, направление индуцированного тока можно определить с помощью правильного правила Флеминга. Если проводник поворачивается по часовой стрелке еще на 90 градусов, то он достигнет вертикального положения, как показано на рисунке ниже.
Теперь положение проводников и линий магнитного потока параллельны друг другу, и, таким образом, поток не режется, и в проводнике не возникает ток. Затем, когда проводник вращается по часовой стрелке еще на 90 градусов, прямоугольный поворот поворачивается в горизонтальное положение, как показано на рисунке ниже.
Так как обе половины проводника рамки соединены между собой последовательно, то индуктированные ЭДС в них будут складываться, и на щетке 4 будет положительный полюс генератора, а на щетке 3 отрицательный.
Проследим за изменением индуктированной ЭДС за полный оборот рамки. Если рамка, вращаясь в направлении часовой стрелки, повернется на 90° от положения, изображенного на рис. 2, то половинки ее проводника в этот момент будут двигаться вдоль магнитных силовых линий, и индуктирование ЭДС в них прекратится.
Если поворот снова повернут в вертикальное положение, индуцированный ток снова сводится к нулю. Следовательно, один полный оборот прямоугольного поворота дает одну полную синусоидальную волну, которую можно назвать генерацией переменного тока, вращая поворот внутри магнитного поля. Теперь, если мы рассмотрим практический синхронный генератор, то магниты поля вращаются между неподвижными проводниками якоря. Синхронный ротор генератора и валы или лопатки турбины механически связаны друг с другом и вращаются с синхронной скоростью.
Таким образом, резка создает индуцированную ЭДС, которая вызывает ток в якорных проводниках. Таким образом, для каждой обмотки ток течет в одном направлении для первого полупериода, а ток протекает в другом направлении для второго полупериода с временной задержкой в 120 градусов. Следовательно, выходная мощность синхронного генератора может быть показана ниже.
Дальнейший поворот рамки еще на 90° приведет к тому, что проводники рамки снова будут пересекать силовые линии магнитного поля (рис. 3), но проводник АА будет при этом по отношению к силовым линиям двигаться не снизу вверх, а сверху вниз, проводник же ВВ, наоборот, будет пересекать силовые линии, двигаясь снизу вверх.
Рис. 3. Изменение направления индуктированной э. д. с. (и тока) при повороте рамки на 180° по отношению к положению, приведенному на рис. 2.
Сила движения электричества
Вы хотите узнать больше об синхронных генераторах, и вас интересует проектирование? В электропроводящей жидкости, движущейся со скоростью в магнитном поле, возникает электродвижущая сила. Когда электроды, соединенные с внешней цепью, предназначены для течения жидкости, электрический ток плотности создается электродвижущей силой, когда ток ограничен законом Ома. В канале жидкость работает против электромагнитной силы тела. Часть этой работы используется для выработки электроэнергии во внешней цепи.
Схема работы элементарного генератора
Он попытался измерить электрический ток, индуцированный морской водой стока в устье реки Темзы в магнитном поле Земли. На рисунках 1 и показаны линейные каналы, в которых рабочая жидкость течет прямолинейно. Прямолинейный поток может возникать также в коаксиальных и дисковых каналах.
При новом положении рамки направление индуктированной ЭДС в проводниках АЛ и ВВ изменится на обратное. Это следует из того, что самое направление, в котором каждый из этих проводников пересекает в этом случае магнитные силовые линии, изменилось. В результате полярность щеток генератора также изменится: щетка 3 станет теперь положительной, а щетка 4 отрицательной.
Значения η 0 и η взаимосвязаны соотношением, следующим из уравнений сохранения. Эта формула отражает влияние дислокации Джоуля на η 0, которое возрастает с уменьшением статической температуры газа. Где σ - электропроводность рабочей жидкости, β - коэффициент Холла. В этом случае плотность электрической мощности представлена как.
Условия включения синхронного генератора в сеть
Из этого условия следует, что оптимальный поток является дозвуковым для атомных газов и сверхзвуковым для молекулярных газов. Зависимость электропроводности от параметров рабочего газа определяется ионизацией атомов и молекул и движением заряженных частиц относительно нейтралов. Чтобы увеличить электропроводность, к газообразному рабочему флюиду добавляется небольшой поток затравки щелочных металлов с низким потенциалом ионизации.
Таким образом, за один полный оборот рамки индуктированная ЭДС дважды меняла свое направление, причем величина ее за это же время также дважды достигала наибольших значений (когда проводники рамки проходили под полюсами) и дважды равнялась нулю (в моменты движения проводников вдоль магнитных силовых линий).
Вполне понятно, что изменяющаяся по направлению и величине ЭДС вызовет в замкнутой внешней цепи изменяющийся по направлению и величине электрический ток.
При низких степенях ионизации, когда нейтральные частицы обеспечивают большую часть эффективного сечения электронного столкновения, электропроводность является экспоненциальной функцией температуры газа. Электропроводность зависит от электронной температуры. Для нагрева электронов необходимо иметь высокие значения коэффициента Холла. По мере увеличения магнитного поля плазма переходит в состояние ионизационной турбулентности. Одним из средств стабилизации турбулентной плазмы является использование режимов течения с полной ионизацией щелочного посева.
Так, например, если к зажимам данного простейшего генератора присоединить электрическую лампочку, то за первую половину оборота рамки электрический ток через лампочку будет идти в одном направлении, а за вторую.половину оборота - в другом.
Рис. 4. Кривая изменения индуктированного тока за один оборот рамки
Представление о характере изменения тока при повороте рамки на 360°, т. е. за один полный оборот, дает кривая на рис. 4. Электрический ток, непрерывно изменяющийся по величине и направлению, носит название .
Сегментация электрода предотвращает циркуляцию продольного тока в электродах и плазме и обеспечивает установление осевого электрического поля. При малых значениях коэффициента Холла сегментирование не требуется, и их непрерывные электроды переключаются на одну нагрузку.
В каждом разделе противоположные электроды закорочены. Выходная мощность генератора Холла ниже, чем у канала Фарадея, с той же эффективностью. Характеристики канала Холла достигают идеальных сегментированных значений канала Фарадея при β → ∞. Отношение компонентов вектора электрического поля определяет угол α между эквипотенциальными линиями и осью канала.
Одним из наиболее распространенных электрических устройств является генератор постоянного тока, принцип действия которого основан на таких понятиях, как электромагнитная сила и индукция. Согласно принципу обратимости электрических машин, данное устройство, в конкретных условиях, может выполнять функцию и генератора и электродвигателя. Поэтому, устройство генератора постоянного тока, следует рассматривать в классическом варианте.
Актуализация ранее усвоенных знаний
Это условие обеспечивается замыканием электродов сегментированного канала вдоль эквипотенциальных линий. Оба канала Холла и серии могут работать с одной нагрузкой, переключенной на вход и выход канала. Распределение параметров потока по поперечному сечению канала является неоднородным из-за трения и теплопередачи на стенках. Уравнения закона Ома могут быть усреднены, если предполагается некоторое модельное распределение электрических параметров. В случае модели параллельных эквипотенциалов, когда вводятся следующие предположения.
Составные части генератора
Генератор постоянного тока состоит из двух основных частей – якоря и станины, где расположены электромагниты. На внутренней стороне станины устанавливаются сердечники полюсов, концы которых имеют полюсные наконечники. С помощью наконечников, магнитная индукция более равномерно распределяется по окружности якоря.
Усредненные компоненты закона Ома могут быть выражены как. Последний эффект усиливается при увеличении коэффициента Холла. Для подавления этого эффекта используется криволинейная конфигурация электродов. На рисунке 4 линии тока и эквипотенциальные линии в канале непрерывного электрода вытягиваются для β ≈ Потери, вызванные током Холла, что выходная мощность уменьшается примерно в 1 раз. Линии тока и эквипотенциальные линии в непрерывном электродном канале.
Неравномерное распределение магнитного поля также может быть причиной короткого замыкания тока в канале. Обычно наибольшие неоднородности магнитного поля происходят на входе и выходе канала. На рис. 4 можно видеть токовые петли в конечных областях канала, где расположено экспоненциальное уменьшение магнитного поля. Магнитогидродинамическое взаимодействие приводит к дополнительным неоднородностям параметров рабочей жидкости в потоке. На рисунке 4 показана деформация профиля скорости. Джоульское отопление выравнивает температурный профиль в пограничном слое и увеличивает тепловой поток на стенку канала.
На сердечники надеваются катушки, входящие в состав обмотки возбуждения. Сама станина играет роль замыкающей части. Здесь расположены еще и дополнительные полюса, которые находятся между главными полюсами. Их катушки имеют последовательное соединение с якорем. Дополнительные полюса позволяют избежать появления искр на щетках коллектора, что значительно улучшает коммутацию. Вращающаяся часть устройства называется ротором или якорем, имеющим цилиндрическую форму. Материалом для него служит листовая электротехническая сталь, толщиной до 1 мм. В пазах якоря размещена обмотка, которая соединяется в цепь с коллектором, установленным на якорном валу. Коллектор представляет собой ряд медных пластин, изолированных между собой. Коллектор взаимодействует с угольными или медными щетками, неподвижно установленными в специальных щеткодержателях. Принцип действия генератора
Генератор постоянного тока, принцип действия которого базируется на электромагнитной силе, содержит две электрические цепи –якоря и возбуждения. С помощью постоянного тока, проходящего через цепь возбуждения и обмотку возбуждения, происходит создание основного магнитного поля. В том случае, когда у генератора не два полюса, а четыре, то для обмотки якоря необходимо четыре щетки, попарно соединенные между собой. С помощью этих щеток обмотка разделяется на параллельные ветви, в количестве двух пар.
Уже отмечались обратимые процессы генератора постоянного тока. Когда к первичному двигателю прикладывается посторонняя механическая сила, происходит возбуждение магнитного поля и в якоре появляется электродвижущая сила. После этого, с помощью коллектора и щеток, постоянный ток уходит к внешней цепи. В этом случае устройство работает в качестве генератора. Когда к якорю и обмотке возбуждения подключается постоянное напряжение, то проходящий через обмотку электрический ток, взаимодействует с полем, создавая вращающий момент, который приводит якорь в движение. В таком варианте, устройство функционирует как электродвигатель.
