Или как сделать дешёвый блок питания для усилителя на 100 Вт
...
А сколько будет стоить УНЧ Ватт на 300?
Смотря для чего:)
Дома слушать!
Баксов *** нормальный будет...
OMG! А подешевле никак?
Ммммм... Надо подумать...
И вспомнилось мне об импульсном БП, достаточно мощном и надёжном для УНЧ.
И начал я думать, как переделать его под наши нужды:)
После недолгих переговоров, человек, для которого всё это замышлялось сбавил планку мощности с 300 Ватт до 100-150, согласился пожалеть соседей. Соответственно импульсника на 200 Вт будет более, чем достаточно.
Как известно, компьютерный блок питания формата АТХ выдаёт нам 12, 5 и 3,3 В. В АТ блоках питания было ещё напряжение "-5 В". Нам эти напряжения не нужны.
В первом попавшемся БП, который был вскрыт для переделки стояла полюбившаяся народом микросхема ШИМ - TL494.
Блок питания этот был АТХ на 200 Вт фирмы уже не помню какой. Особо не важно. Поскольку товарищу "горело", каскад УНЧ был просто куплен. Это был моно усилитель на TDA7294, который может выдать 100 Вт в пике, что вполне устраивало. Усилителю требовалось двухполярное питание +-40В.
Убираем всё лишнее и ненужное в развязанной (холодной) части БП, оставляем формирователь импульсов и цепь ОС. Диоды Шоттки ставим более мощные и на более высокое напряжение (в переделанном блоке питания они были на 100 В). Так же ставим электролитические конденсаторы по вольтажу превосходящие требуемое напряжение вольт на 10-20 для запаса. Благо, место есть, где разгуляться.
На фото смотреть с осторожностью: далеко не все элементы стоят:)
Теперь основная "переделываемая деталь" - трансформатор. Есть два варианта:
- разобрать и перемотать под конкретные напряжения;
- спаять обмотки последовательно, регулируя выходное напряжение с помощью ШИМ
Я не стал заморачиваться и выбрал второй вариант.
Разбираем его и паяем обмотки последовательно, не забывая сделать среднюю точку:
Для этого выводы трансформатора были отсоеденены, прозвонены и скручены последовательно.
Для того, чтобы видеть: ошибся я обмоткой при последовательном соединении или нет, генератором пускал импульсы и смотрел, что получалось на выходе осциллографом.
В конце этих манипуляций я соединил все обмотки и убедился в том, что со средней точки они имеют одинаковый вольтаж.
Ставим на место, рассчитываем цепь ОС на TL494 под 2,5V с выхода делителем напряжения на вторую ногу и включаем последовательно через лампу на 100Вт. Если всё заработает хорошо - добавляем в цепочку гирлянды ещё одну, а затем ещё одну стоваттную лампу. Для страховки от несчастных разлётов деталек:)
Лампа, как предохранитель
Лампа должна мигнуть и потухнуть. Крайне желательно иметь осциллограф, чтобы иметь возможность посмотреть, что творится на микросхеме и транзисторах раскачки.
Попутно, тем кто не умеет пользоваться даташитами - учимся. Даташит и гугл помогают лучше форумов, если есть прокачанные навыки "гугление" и "переводчик с альтернативной точкой зрения".
Примерную схему блока питания нашёл в интернете. Схема очень даже простая (обе схемы можно сохранить в хорошем качестве):
В конечном итоге она получилась приблизительно вот такой, но это очень грубое приближение, не хватает много деталей!
Конструктив колонки был согласован и сопряжён с блоком питания и усилителем. Получилось просто и симпатично:
Справа - под обрезанным радиатором для видеокарты и компьютерным кулером находится усилитель, слева - его блок питания. Блок питания выдавал стабилизированные напряжения +-40 В со стороны плюсового напряжения. Нагрузка была что-то около 3,8 Ом (в колонке два динамика). Поместилось компактно и работает на ура!
Изложение материала достаточно не полное, упустил много моментов, так как дело было несколько лет назад. В качестве помощи к повторению могу порекомендовать схемы от мощных автомобильных усилителей низкой частоты - там есть двухполярные преобразователи, как правило, на этой же микросхеме - tl494.
Фото счастливого обладателя этого девайса:)
Так символично держит эту колонку, почти как автомат АК-47... Чувствует надёжность и скорый уход в армию:)
Напоминаем, что нас можно найти также в группе Вконтакте, где на каждый вопрос обязательно будет дан ответ!
Я нашел у себя старую плату из телевизора. Мой взгляд упал на микросхему TDA2030A. Я давно уже знаю что микросхемы "TDA" являются усилителями низкой частоты, и я решил посмотреть информацию о ней в интернете. Собственно собирать мы будем вот по этой схеме:

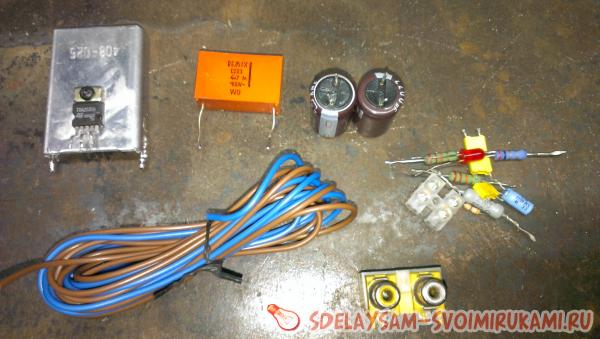

Нам понадобится:

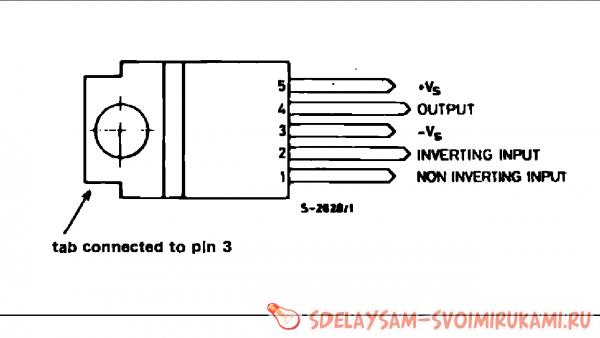

Микросхема TDA2030A.
Конденсаторы 0,1мкф 3 штуки.
Конденсаторы 2200мкф 25в электролитические 2 штуки.
Резистор 2.2 ом.
Резисторы 22ком 2 штуки.
Резистор 680ом.
Конденсатор 22мкф 25в электролитический.
Конденсатор 4,7мкф пленочный.
Корпус, выключатель, провода, радиатор, разъемы для тюльпанов.
Моя цель была создать усилитель, не тратя на него ни рубля. Все детали кроме корпуса я отпаял от различных плат.

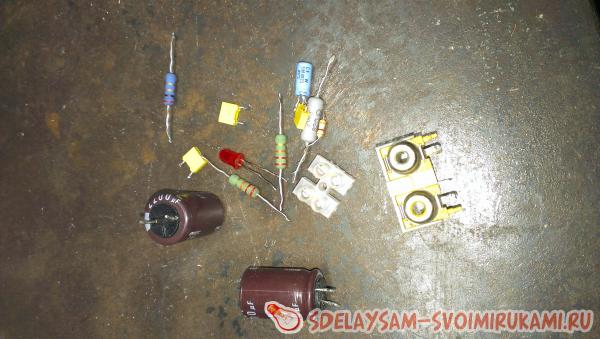

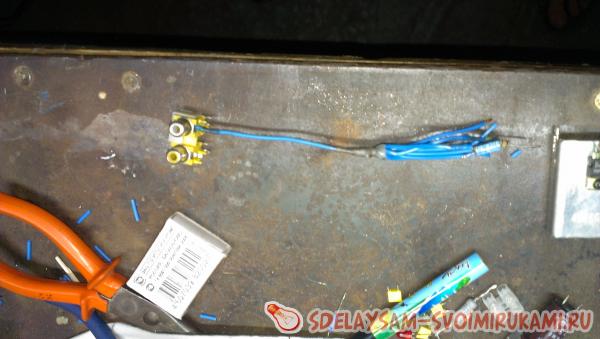

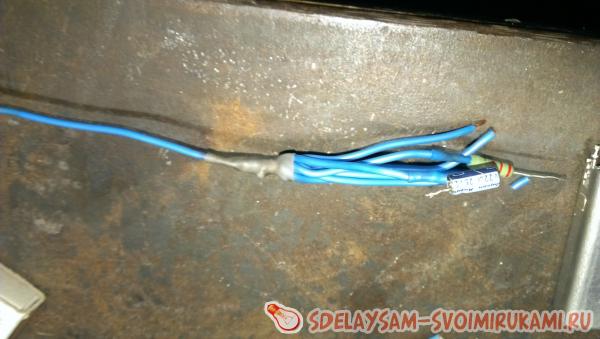

Собирать усилитель можно разными способами, в данном случае я собираю навесным монтажом с помощью проводов. Так как множество выводов соединены с землей, я рекомендую сделать разветвляющийся провод.
После того, как вы собрали всю схему вам нужно проверить ее, подключите динамики и, сначала на небольшой громкости проверьте усилитель.
Если все работает, приступаем к следующему этапу.
Я купил готовый корпус в " Электике". Радиатор лучше вывести наружу для наилучшего охлаждения. Прикрепите радиатор, разъемы, выведите провода питания, установите на - питания выключатель.
Одна из разработок фирмы «Philips» - микросхема TDA1514A
– может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительного подбора транзисторов, а ее схема включения лишь немного сложнее, чем обычного операционного усилителя.
Еще раз перечислю достоинства чипа TDA1514:
- приемлемая цена
- высокая мощность, до 50 Ватт!
- низкие искажения
- тепловая защита
- отсутствие щелчка при включении/выключении
Могу сказать, пожалуй, поёт она и правда хорошо.
Вернее сказать, пела... Наверное, потому и перестали выпускать. Маркетинг, блин.
Ловите момент, берите, если сможете найти. Уходящая натура...
Ниже привожу куски статьи Н. Сухова и разные дополнения. До недавнего времени любители звуковоспроизведения высокой верности (Hi-Fi) относились к возможности создания высококачественного УМЗЧ на единственной микросхеме с известной долей скепсиса. Ведь нельзя же считать высококачественным усилитель с выходной мощностью менее 5 Вт и коэффициентом гармоник более 1%, который можно создать на получившей распространение, в телевизорах МС К174УН7 (на этой микросхеме были выполнены усилители в магнитофонах серии «Маяк 233»).
Несколько более серьезным будет усилитель, выполненный на микросхеме К174УН19 (аналог ) с выходной мощностью до 20Вт и коэффициентом гармоник порядка нескольких десятых процента. Но настоящих меломанов не устроит такой усилитель. Они предпочтут значительно более сложный усилитель на дискретных транзисторах с коэффициентом гармоник на один, а то и на два порядка меньше. Создание такого усилителя – дело непростое и для неопытных радиолюбителей нередко оборачивается кучкой сгоревших транзисторов и разочарованием.
Одна из новых разработок фирмы «Philips» - микросхема TDA1514A – может помочь в создании Hi-Fi усилителя даже начинающим радиолюбителям, так как не требует никаких подстроечных элементов и предварительного подбора транзисторов, а ее схема включения (рис.1) лишь немного сложнее, чем обычного операционного усилителя.
Микросхема выполнена в пластмассовом 9-выводном корпусе типа SOT131A,имеющем размеры 12,0х23,7 мм (шаг выводов 2,54 мм), что позволяет без труда разместить все элементы схемы (без радиатора и блока питания) на печатной плате размером 80х25 мм. Как видно из рис.1, транзисторы выходного каскада имеют две системы защиты от перегрева и от перегрузок по току. В таблице приведены характеристики, заявляемые изготовителем.
Испытания усилителя , собранного по рекомендуемой изготовителем схеме рис.1 (на монтаж ушло не более 15 мин.), были проведены автором при питании от стабилизированных источников +27,5/-27,5 Вольт и подключении эквивалента нагрузки по стандарту IHF A202, рекомендуемого для испытаний усилителей мощности звуковой частоты (1). Смещение нуля на выходе усилителя составило -84,8 мВ, что соответствует спецификации изготовителя, но примерно на порядок больше, чем у престижных Нi-Fi усилителей на дискретных элементах, как правило, имеющих специальные подстроечные резисторы для установки «нуля». Недостаток легко устранить, включив последовательно с резистором R2 неполярный конденсатор емкостью не менее 50 мкФ или введя регулировку нуля по любой из схем, применяемых для обычных операционных усилителей. В режиме молчания потребляемый ток по обеим шинам питания составил 53 мА. Из этого можно сделать вывод, что транзисторы выходного каскада работают в режиме класса AB без отсечки коллекторного тока.
При увеличении амплитуды входного сигнала частотой 1кГц ограничение наступает при выходном напряжении 16,4В (среднеквадратическое значение), что соответствует мощности 67,2Вт. На нагрузке сопротивлением 4Ом и 33,6Вт на нагрузке 8Ом.
При работе на нагрузку 4Ом ограничение нижней полуволны наступает несколько ранее, чем положительной, что свидетельствует о небольшой асимметрии выходного каскада.
Спектр выходного сигнала при работе на эквивалент нагрузки IHF A202 и выходной мощности 95% от порога ограничения насыщен гармониками до 16-й, но уровень гармоник не превышает -90дБ, а это соответствует очень малому для микросхем УМ коэффициенту гармоник – не более 0,01%.
При выходной мощности 67,2Вт на нагрузке 4Ом усилитель потребляет ток 1,9А, что соответствует потребляемой мощности 104,5Вт и КПД 64% - цифры обычные для усилителей с выходными ступенями класса АВ. При пониженном напряжении питания +/- 15 Вольт максимальное выходное напряжение уменьшается до 9,2В (21Вт/4Ом) при потребляемом токе 1А. Минимальное напряжение питания, при котором сохраняется работоспособность - +/-8,5 Вольт. При этом выходное напряжение 4,6В (5,3Вт/4Ом), а потребляемый ток 0,55А.
АЧХ усилителя
в диапазоне 20Гц….20кГц имеет неравномерность 0,5дБ, но на частоте 100кГц имеется горб высотой 4дБ, приводящий к небольшим выбросам на фронтах переходной характеристики. Спад вершин прямоугольного импульса частотой 1кГц не превышает нескольких процентов и объясняется наличием на входе разделительного конденсатора сравнительно небольшой емкости, образующего с резистором R1 ФВЧ с частотой среза 8Гц.
Скорость нарастания выходного напряжения при работе на нагрузку IHF A202 составила 7,5В/мкс для положительного перепада напряжения и 15В/мкс для отрицательного, что с большим запасом обеспечивает полную выходную мощность даже на верхней границе звукового диапазона, а также гарантирует отсутствие динамических и интермодуляционных искажений при работе с реальными звуковыми сигналами.
Схемы защиты
от перегрузок по току и перегрева испытаны путем короткого замыкания выхода и съема микросхемы с радиатора. Обе схемы обеспечивают автоматическое восстановление режима работы после устранения перегрузки.
Тест на запас устойчивости проведен путем подключения к выходу усилителя емкостной нагрузки. Устойчивость сохраняется при эквивалентной емкости нагрузки до 0,47мкФ. При подключении нагрузки емкостью 202мкФ (общепринятый тест в мировой практике для исследования устойчивости усилителей класса Hi-Fi) рекомендуется для предотвращения выхода микросхемы из строя последовательно с нагрузкой включить LR стабилизирующую цепочку, отсекающую емкостную нагрузку и образующую при этом дополнительный полюс АЧХ из петли ООС. К сожалению, возникающий при самовозбуждении сквозной ток транзисторов выходных каскадов не ограничивается внутренней схемой защиты, что при отсутствии защиты по току блоке питания может привести к выходу микросхемы из строя.
Корпус микросхемы электрически соединен с выводом 4 (минусовая шина питания), поэтому несколько микросхем можно разместить на одном радиаторе без изолирующих прокладок.
Схему включения можно упростить за счет исключения цепочки вольтодобавки R4R5 и конденсатора 220мкФ, при этом вывод 7 соединяют с выводом 6. В таком включении максимальная выходная мощность уменьшается на 4Вт, но улучшается подавление пульсаций питающих напряженией. При соединении выводов 3 и 4 микросхема переводится в дежурный режим с пониженным энергопотреблением (18мА).
Заключение
Микросхема обладает очень хорошей линейностью и пригодна для создания усилителей мощности высокой верности. При мостовом включении двух микросхем можно получить мощность 100Вт на нагрузке 8Ом при коэффициенте гармоник 0,01%. Параметры микросхемы реально конкурируют с параметрами таких усилителей на дискретных элементах, как «Барк», «Одиссей», «Вега» и другие. Микросхема является хорошей альтернативой «дискретных» для тех, кто не имеет достаточного опыта или времени налаживания и доводки сложных схем. Схему включения желательно дополнить параллельной LR-цепочкой (L=10-20мкГн, R=10-20Ом), включаемой последовательно с нагрузкой, и схемой регулировки «нуля» на выходе. Для уменьшения спада вершины прямоугольного импульса емкость конденсатора на входе желательно увеличить до 5мкФ.
Добавка из личной переписки
Вот еще одна схемка включения, отрисована поудачнее.Список компонентов:
R1 - 20k C1 - 1uf
R2 - 680R C2 - 220pF
R3 - 470k C3 - 3.3uF
R4 - 20k C4 - 470nF
R5 - 3.3R C5 - 22nF
R6 - 150R C6 - 220uF
R7 - 82R C7 - 470nF
Вариант печатки:

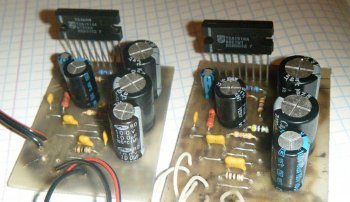

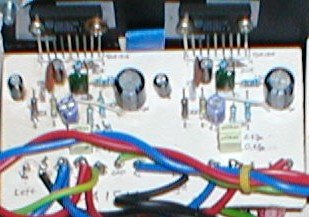

Готовый усилитель - два канала на одной плате разведены:
Дополнение от Александра Воробьева, плата-двухканалка
Сама конструкция собрана на двух идентичных микросхемах и представляет собой 2-х канальный (стерео) усилитель с выходной мощностью 100 Ватт (2×50W). Входной сигнал подается на фильтр нижних-высших частот, образованный R1(R9), C1(C11), R2(R9), C2(C12)и далее на 1-ю ножку микросхемы. Отказываться от этих цепочек фильтра не стоит, так как частоты ниже 20Гц и выше 30 кГц, в основном, это - сигналы-помехи и интермодуляционные частотные составляющие, могут существенно подпортить звуковую картину.Коэффициент усиления каскада задается отношением резисторов R5(R13)/R3(R11) и для данной схемы равен 30.
Цепочка R6(R14), R7(R15), C4(C15) называется «вольтодобавкой» и служит для запитывания предоконечного каскада микросхемы повышенным напряжением. Это позволяет увеличить выходную мощность усилителя в целом на 10%-20%. По расхожему мнению, она несколько ухудшает динамические характеристики, поэтому для любителей эксперимента, из схемы вполне можно исключить цепочки R7(R15), C4(C15), а вместо R6(R14) поставить проволочные перемычки. Безо всякого вреда для микросхемы.
Конденсаторы С3(С6), С5(С13), С9, С10 необходимы для устранения индуктивной составляющей цепей питания и служат для устранения возбуждения усилителя на частотах выше звукового диапазона. Аналогичную роль выполняет и цепочка R8(R16), C8(C16).
Выходные обмотки трансформатора питания и выпрямительные диоды, не указанные на схеме, должны обеспечивать ток в 3А при переменном напряжении 18в - 22в. Очень удобно для этого применять трансформатор от старых телевизоров ТС180. Сетевая обмотка оставляется без изменений, а взамен других обмоток наматывается новая, проводом диаметром не менее 1 мм.
Вариант платы в "Sprint Layout" от BLACK EAGLE
В архиве схемы включения и чертёж ПП в Лэйаут:
▼ | Файл 51,85 Kb загружен 49 раз.
При правильном монтаже и исправных деталях, усилитель начинает работать сразу и в налаживании не нуждается. Нужно только проконтролировать, чтобы на выходах обоих каналов был нулевой потенциал. В противном случае придется искать ошибку в монтаже или другой экземпляр чипа.
Понравилось? Палец вверх!
- всего лайков: 47
Изготовление усилителей на отдельных радиоэлементах давно ушла в прошлое. В современное время основное числа радиолюбителей пользуются при конструировании мощных усилителей интегральные микросхемы, в связи с тем что усилители выполненные на микросхемах просты в изготовлении.
В журнала уже неоднократно приводились схемы различных подобных усилителей, но наибольшая мощность на выходе(и нелинейных искажениях,которые не превышают 10 %) усилителей, собранных на одной микросхеме с небольшой обвязкой, как правило, не превышает 100-120 Ватт при выборе доступных по цене микросхем. Даже в тех случаях, когда используют две микросхемы TDA7294, включенные по мостовой схеме, выходную мощность все равно не удается получить больше чем 200 Ватт.
Но бывают таки еслучаи когда требуется мощность значительно больше. Ниже представлена схема мощного усилителя, который собран на микросхеме с параметрами которые позволяют достичь отдачу порядка 300 Вт.

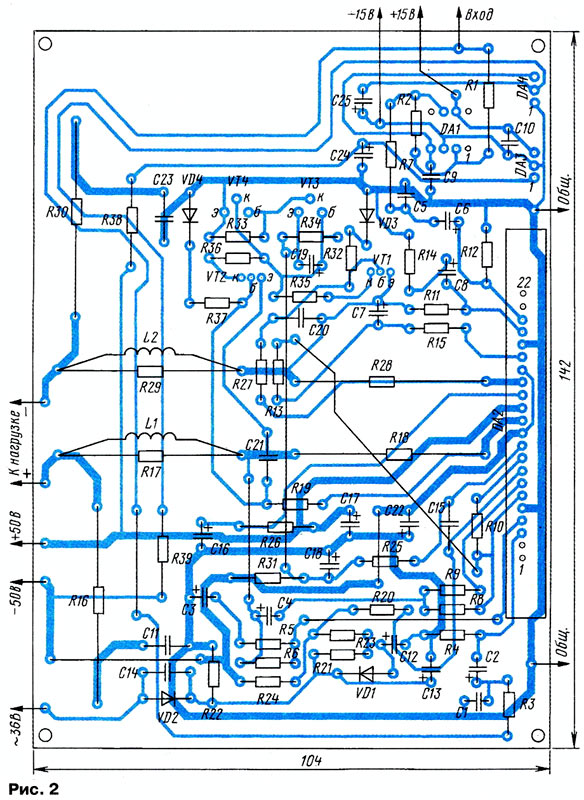

В описанной ниже схеме усилителя используется гибридная интегральная STK4231-II микросхема SANYO. По причине того что она имеет 2 канала, то используется вариант включения схемы по типу "мост". Сборка усилителя на данной микросхеме потребуется радиодеталей побольше чем при сборке усилка на микросхемах серии TDA, но все это оправдывается, поскольку использование STK4231-II позволяет достичь хорошую выходную мощность.
Корпус микросхемы не соединен электрически со схемой, поэтому ее можно смонтировать прям на металлический корпус всего УМЗЧ. А в микросхемах TDA корпус микросхемы под напряжением, в результате чего нужно приходится придумывать как избежать контакта с металлическим корпусом усилителя,что бывает порой очень не легко.
Напряжение подводится от нестабилизированного источника напряжения на 2 канала по (45...55) В.
Усиливаемый сигнал через R3 и C2 попадает на третий вывод DA2 (STK4231-II), который в свою очередь является вход второго усилителя, вход второго канала выполнен на 20-м выводе, сигнал поступает через инвертирующий каскад, собранный на ОУ (операционном усилителе) DA1. Питание ОУ осуществляется стабилизированным напряжением порядка 15 В, которое обеспечивают микросхемы DA4 и DA3. Эти стабилизаторы также могут запитать предварительный усилитель , в котором установлены фильтры кроссовера и регулятор тембра.
Данная схема усилителя мощности позволяет осуществлять корректировку коэффициента своего усиления подбором номинала сопротивлений R11 и R6 которые выполняют функцию обратной связи, значение сопротивления которых в обоих каналах усиления должно быть эквивалентным.
Защита по току осуществляется при помощи транзисторов VT1-VT4, которые защищают нашу микросхему DA2 от значительных токов в случае перегрузке. Если в такой схеме нет необходимости, то эти четыре транзистора, а также связанные с ними элементы могут не впаиваться в плату усилителя.
Особое внимание при сборке описанного УМЗЧ необходимо уделить способу установки микросхем к теплоотводящей поверхности. Применение прокладок из слюды в качестве изоляторов из-за крайне не желательно по причине значительной мощности. Хорошего охлаждения можно добиться установкой принудительного охлаждения на вентиляторах.
При правильной сборке данный усилитель не требует наладки.
В этой статье я расскажу Вам о такой микросхеме, как TDA1514A
Вступление
Начну немного с печального... В данный момент производство микросхемы прекращено... Но это не значит, что она сейчас "на вес золота", нет. Практически в любом радиомагазине или на радиорынке ее можно достать по цене 100 - 500 рублей. Согласитесь, немного дороговато, но цена абсолютно справедливая! Кстати, на мировых интернет-площадках, таких как и они стоят намного дешевле...
Микросхема отличается низким уровнем искажений и широким диапазоном воспроизводимых частот, поэтому лучше использовать на широкополосных динамиках. Люди, собиравшие усилители на данной микросхеме хвалят ее за высокое качество звучания. Это одна из немногих микросхем, действительно "качественно звучащая". По качеству звука ни чуть не уступает популярным ныне TDA7293/94. Однако, если в сборке допущены ошибки - качественная работа не гарантируется.
Краткое описание и достоинства
Данная микросхема представляет собой одноканальный Hi-Fi - усилитель класса AB, мощность которого составляет 50Вт. В микросхему встроена защита SOAR, термозащита (защита от перегрева) и режим "Mute"
К достоинствам можно отнести отсутствие щелчков при включении и выключении, наличие защит, малые гармонические и интермодуляционные искажения, низкое тепловое сопротивление и другое. Из недостатков выделить практически нечего, кроме как выход из строя при "бегающем" напряжении (питание должно быть более-менее стабильным) и относительно высокая цена
Коротко о внешнем виде
Микросхема выпускается в корпусе SIP с 9 длинными ножками. Шаг ножек составляет 2.54мм. На лицевой стороне надписи и логотип, а на задней теплоотвод - он соединен с с 4 ножкой, а 4 ножка это "-" питания. По бокам 2 проушины для крепления радиатора.

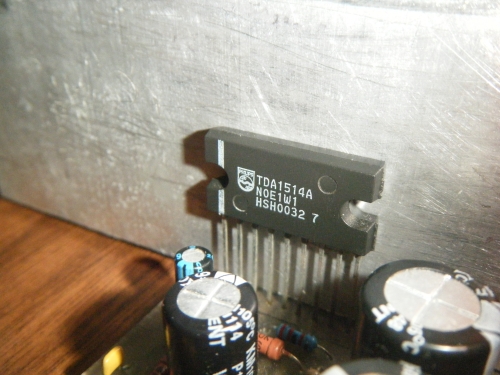

Оригинал или подделка?
Этим вопросом задаются многие, я постараюсь Вам ответить.
Итак. Микросхема должна быть аккуратно выполнена, ножки должны быть гладкими, незначительная деформация допускается, так как неизвестно как обращались с ними на складе или в магазине
Надпись... Она может быть выполнена как белой краской, так и обычным лазером, две микросхемы выше для сравнения (обе оригинальные). В том случае, если надпись нанесена краской, на микросхеме должна ВСЕГДА быть вертикальная полоса, разделенная проушиной. Пусть Вас не смущает надпись "TAIWAN" - ничего страшного, качество звучания у таких экземпляров ни чуть не хуже экземпляров без этой надписи. Кстати, практически половина радиодеталей делается в Тайване и в странах по соседству. Эта надпись находится не на всех микросхемах.
Еще советую обратить внимание на вторую строчку. Если она содержит только цифры (их должно быть 5) - это микросхемы "старого" производства. Надпись на них более широкая, также теплоотвод может иметь другую форму. Если надпись на микросхеме нанесена лазером и вторая строчка содержит только 5 цифр - на микросхеме должна присутствовать вертикальная полоса
Логотип на микросхеме должен присутствовать обязательно и причем только "PHILIPS"! Насколько мне известно, выпуск прекратился задолго до основания NXP, а это 2006 год. Если вы встретили данную микросхему с логотипом NXP, тут одно из двух - микросхему снова начали выпускать или же типичный "левачок"
Также необходимо присутствие впадин в форме кругов, как на фото. Если их нет - подделка.
Возможно есть еще способы выявить "левачок", но не стоит так напрягаться над этим вопросом. Случаев брака - всего единицы.
Технические характеристики микросхемы
* Входное сопротивление и коэффициент усиления подстраивается внешними элементами
Ниже таблица примерных выходных мощностей в зависимости от питания и сопротивления нагрузки
| Напряжение питания | Сопротивление нагрузки | ||
| 4 ом | 8 ом | ||
| 10Вт | 6Вт | ||
| +-16.5В |
28Вт |
12Вт | |
| 48Вт | 28Вт | ||
| 58Вт | 32Вт | ||
| 69Вт | 40Вт | ||

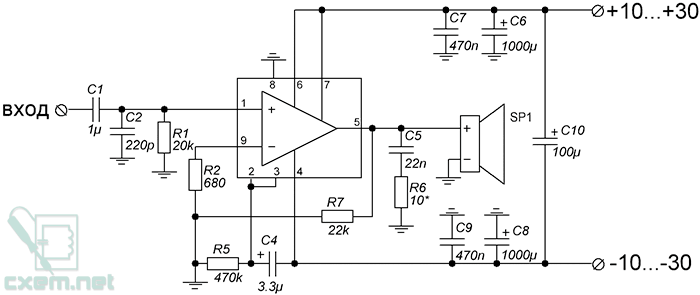

Принципиальная схема
Схема взята из даташита (май 1992)
Слишком она громоздкая... Пришлось перерисовать:
Схема немного отличается от предоставленной производителем, все характеристики, приведенные выше - они именно под ЭТУ схему. Отличий несколько и все они направлены на улучшение звука - в первую очередь установлены фильтрующие емкости, убрана "вольтдобавка" (о ней чуть позже) и изменен номинал резистора R6.
Теперь более подробно о каждом компоненте. C1 - входной разделительный конденсатор. Пропускает через себя только переменное напряжение сигнала. Также влияет на частотную характеристику - чем меньше емкость, тем меньше НЧ и соответственно чем больше емкость - тем и НЧ больше. Больше 4.7мкФ ставить не советовал бы, так как производитель предусмотрел всё - при емкости этого конденсатора равной 1мкФ усилитель воспроизводит заявленные частоты. Конденсатор использовать пленочный, в крайнем случае электролитический (неполярный желательно), но никак не керамический! R1 уменьшает входное сопротивление, а вместе с C2 образует фильтр от входных помех.
Как и в любом операционном усилителе здесь можно задать коэффициент усиления. Это делается при помощи R2 и R7. При этих номиналах КУ равен 30дБ (может незначительно отклоняться). С4 влияет на включение защиты SOAR и Mute, R5 влияет на плавную зарядку и разрядку конденсатора, в связи с чем при включении и выключении усилителя отсутствуют щелчки. С5 и R6 образуют так называемую цепь Цобеля. Ее задача - препятствование самовозбуждению усилителя, а также выполнение стабилизации частотной характеристики. C6-C10 подавляют пульсации по питанию, защищают от просадки напряжения.
Резисторы в данной схеме можно брать с любой мощностью, я например использую стандартные 0.25Вт. Конденсаторы на напряжение не менее 35В, кроме С10 - я использую у себя в схеме на 100В, хотя и 63В должно хватить. Все компоненты перед пайкой должны быть проверены на исправность!

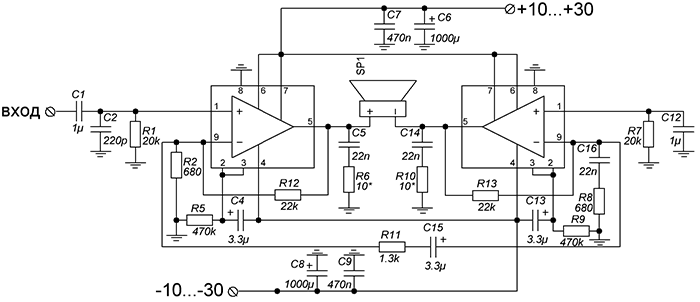

Схема усилителя с "вольтдобавкой"
Данный вариант схемы взят из даташита. Отличается от вышеописанной схемы присутствием элементов С3, R3 и R4.
Такой вариант позволит получить до 4Вт больше, чем заявлено (при ±23В). Но при таком включении могут незначительно повысится искажения. Резисторы R3 и R4 применять на 0.25Вт. У меня на 0.125Вт не выдерживали. Конденсатор C3 - 35В и выше.
В данной схеме необходимо использование двух микросхем. Одна дает на выходе положительный сигнал, другая - отрицательный. При таком включении можно снять более 100Вт на 8 Ом.
По словам собравших, данная схема абсолютно работоспособна и у меня даже есть более подробная табличка примерных выходных мощностей. Она ниже:
А если поэксперементировать, например при ±23В подключить нагрузку 4 ом, то можно получить до 200Вт! При условии что радиаторы не будут сильно греться, 150Вт в мост микросхемы потянут легко.
Такую конструкцию неплохо использовать в сабвуферах.
Работа в внешними выходными транзисторами
Микросхема является по сути дела мощным операционным усилителем и его можно умощнить еще, повесив на выход пару из комплиментарных транзисторов. Данный вариант пока не проверялся, но теоретически он возможен. Также можно умощнить и мостовую схему усилителя, повесив на выход каждой микросхеме по паре комплиментарных транзисторов
Работа при однополярном питании
В самом начале даташита я нашел строки, в которых написано, что микросхема работает и при однополярном питании. А где же схема тогда? Увы, в даташите нету, в интернете не нашел... Не знаю, может где-то и существует такая схема, но я такую не видел... Единственное что могу посоветовать - TDA1512 или TDA1520. Звучание отличное, но питаются от однополярного питания, да и выходной конденсатор может слегка подпортить картину. Найти их довольно проблематично, выпускались очень давно и были давно сняты с производства. Надписи на них могут быть различной формы, проверять на "фальшивку" их не стоит - случаев отказа не было.
Обе микросхемы представляют собой Hi-Fi - усилители класса АВ. Мощность около 20Вт при +33В на нагрузку 4 ом. Схемы приводить не буду (тема же все-таки про TDA1514A). Скачать печатные платы для них можно в конце статьи.
Питание
Для стабильной работы микросхемы нужен источник питания с напряжением от ±8 до ±30В с током не менее 1.5А. Питание должно подаваться толстыми проводами, входные провода максимально дальше удалить от выходных проводов и источника питания
Питать можно обычным простым блоком питания, в который входят сетевой трансформатор, диодный мост, фильтрующие емкости и по желанию дроссели. Для получения ±24В необходим трансформатор с двумя вторичными обмотками по 18В с током более 1.5А для одной микросхемы.
Можно использовать импульсные блоки питания, например самый простенький, на IR2153. Вот его схема:
Этот ИБП выполнен по полумостовой схеме, частота 47кГц (устанавливается при помощи R4 и C4). Диоды VD3-VD6 ультрабыстрые или Шоттки

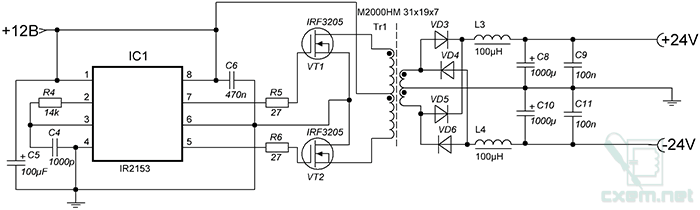

Возможно применение данного усилителя в машине, с использованием повышающего преобразователя. На той же IR2153, вот схема:
Преобразователь выполнен по схеме Push-Pull. Частота 47кГц. Диоды выпрямительные нужны ультрабыстрые или Шоттки. Расчет трансформатора также можно выполнить в ExcellentIT. Дроссели в обоих схемах "посоветует" сама ExcellentIT, Считать их нужно в программе Drossel. Автор программы тот же -
Хочу сказать пару слов о IR2153 - блоки питания и преобразователи получаются довольно неплохие, но в микросхеме не предусмотрена стабилизация выходного напряжения и поэтому оно будет меняться в зависимости от напряжения питания, да и просаживаться будет.
Не обязательно использовать IR2153 и вообще импульсные блоки питания. Можно обойтись проще - как в "старину", обычный трансформатор с диодным мостом и огромными емкостями по питанию. Вот так выглядит его схема:
C1 и С4 не менее 4700мкФ, на напряжение не менее 35В. С2 и С3 - керамика или пленка.
Печатные платы
Сейчас у меня имеется такая коллекция плат:
а) основная - ее можно увидеть на фото снизу.
б) слегка измененная первая (основная). Увеличены в ширине все дорожки, силовые намного шире, элементы слегка передвинуты.
в) мостовая схема. Плата отрисована не совсем удачно, но работоспособна
г) первый вариант ПП - первый пробный вариант, не хватает цепи Цобеля, а так собирал, работает. Есть даже фото (снизу)
д) печатная плата от
XandR_man - нашел на форуме сайта "Паяльник". Что сказать... Строго схема из даташита. Более того, я своими глазами видел наборы на основе этой печатки!
Кроме того, Вы можете самостоятельно нарисовать плату, если не устраивают предоставленные.
Пайка
После того, как Вы изготовили плату и проверили все детали на исправность, можно приступать к пайке.
Залудите всю плату, а силовые дорожки лудить как можно более толстым слоем припоя
Первыми впаиваются все перемычки (их толщина должна быть как можно больше в силовых участках), а далее все компоненты по увеличению размера. последней впаивается микросхема. Советую не резать ножки, а впаивать такой, какая она есть. Можно потом согнуть ее для удобства посадки на радиатор.
Микросхема защищена от статического электричества, так что можно паять включенным паяльником, сидя даже в шерстяной одежде.
Однако, необходимо паять так, чтобы микросхема не перегревалась. Для надежности можно во время пайки прицепить за одну проушину к радиатору. Можно за две, разницы тут не будет, лишь бы кристалл внутри не перегрелся.
Настройка и первый запуск
После того, как все элементы и провода впаяны, необходим "тестовый запуск". Прикрутите микросхему на радиатор, замкните входной провод с землей. В качестве нагрузки Вы можете подключать будущие колонки, а вообще, чтобы они не "вылетели" за доли секунд при браке или ошибках в монтаже используют мощный резистор в качестве нагрузки. Если же он вылетает, знайте - Вы допустили ошибку, либо вам попался брак (микросхема имеется ввиду). К счастью, такие случаи почти не происходят, в отличие от TDA7293 и прочих, которых в магазине можно набрать кучу из одной партии и как потом выяснится - все они брак.
Однако, хочу сделать небольшое замечание. Делайте Ваши провода как можно короче. Было такое, что я всего лишь удлинил выходные провода и стал слышать в динамиках гул, похожий на "постоянку". Более того, при включении усилителя из-за "постоянки" динамик выдавал гул, который пропадал через 1-2 секунды. Сейчас у меня из платы выходят провода, максимум 25 см и идут сразу к динамику - усилитель включается бесшумно и работает без проблем! На входные провода тоже обратите внимание - ставьте экранированный провод, длинным его тоже не не стоит делать. Соблюдайте простые требования и у Вас все получится!
Если ничего не произошло с резистором, отключите питание, прикрепите входные провода к источнику сигнала, подключите Ваши колонки и подавайте питание. В динамиках можно услышать небольшой фон - это говорит о том, усилитель работает! Подайте сигнал и наслаждайтесь звучанием (в том случае если все отлично собрано). Если "хрюкает", "пердит" - посмотрите на питание, на правильность сборки, ибо как выявлено в практике - уж таких "гадких" экземпляров нету, которые при правильной сборке и отличном питании криво работали...

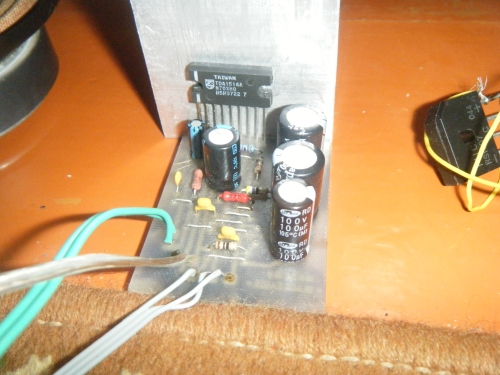

Как выглядит готовый усилитель

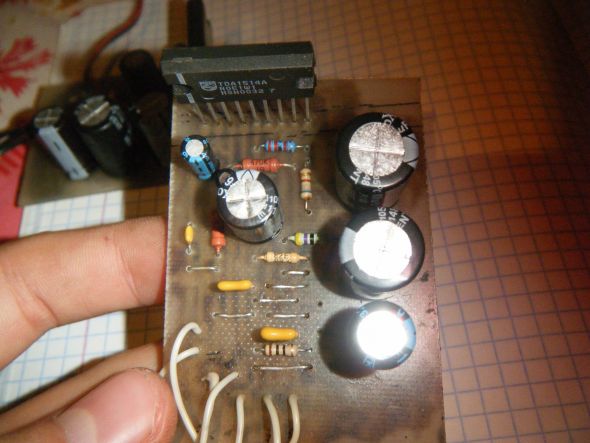

Вот серия фотографий, сделанных в декабре 2012. Платы как раз после пайки. Тогда я собирал, чтобы убедиться в работоспособности микросхем.
А вот мой первый усилитель, до сегодняшних дней дожила только плата, все детали ушли на другие схемы, а сама микросхема вышла из строя из-за попадания на него переменного напряжения

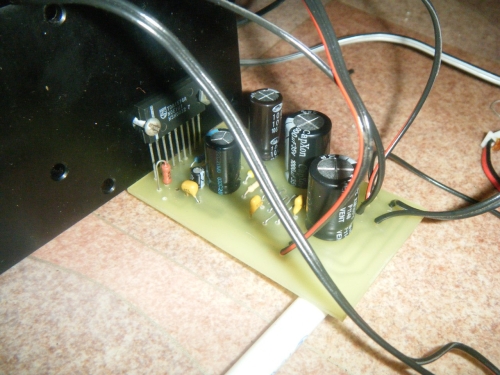

Ниже свежие фотографии:
К сожалению, мой ИБП на стадии изготовления, а запитывал я микросхему раньше от двух одинаковых аккумуляторов и небольшого трансформатора с диодным мостом и небольшими емкостями по питанию, в итоге было ±25В. Две таких микросхемы с четырьмя колонками от музыкального центра "Sharp" так играли, что даже предметы на столах "танцевали под музыку", окна звенели, да и телом чувствовалась мощность неплохо. Снять этого сейчас не могу, но есть источник питания ±16В, от него до 20Вт на 4 ома можно получить... Вот видео Вам в качестве доказательства, что усилитель абсолютно рабочий!
Благодарности
Огромную благодарность выражаю пользователям форума сайта "Паяльник", а конкретно огромное спасибо пользователю за некоторую помощь, благодарю также , и многих другим (извините что Вас не назвал по никам) за честные отзывы, которые подтолкнули меня на сборку данного усилителя. Без всех Вас данная статья могла быть и не написана.
Завершение
Микросхема обладает рядом достоинств, прекрасным звучанием в первую очередь. Многие микросхемы такого класса могут даже уступать по качеству звучания, но это в зависимости от качественной сборки. Плохая сборка - плохое звучание. Подходите к сборке электронных схем серьезно. Крайне не рекомендую паять данный усилитель навесным монтажем - это может только ухудшить звучание, либо привести к самовозбуждению, а в последствии полного выхода из строя.
Я собрал практически всю информацию, которую проверял сам и мог спросить у других людей,которые собирали данный усилитель. Жаль, что у меня не имеется осциллографа - без него мои высказывания о качестве звука ничего не значат... Но я буду и дальше утверждать, что звучит она просто прекрасно! Собиравшие данный усилитель меня поймут!
Если остались вопросы, пишите мне на форум сайта "Паяльник". по обсуждению усилителей на данной микросхеме, можете спрашивать там.
Надеюсь статья оказалась полезной для Вас. Удачи Вам! С уважением, Юрий.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Микросхема | TDA1514A | 1 | Поиск в Чип и Дип | В блокнот | |||
| С1 | Конденсатор | 1 мкФ | 1 | Поиск в Чип и Дип | В блокнот | ||
| С2 | Конденсатор | 220 пФ | 1 | Поиск в Чип и Дип | В блокнот | ||
| С4 | 3.3мкФ | 1 | Поиск в Чип и Дип | В блокнот | |||
| С5 | Конденсатор | 22 нФ | 1 | Поиск в Чип и Дип | В блокнот | ||
| С6, С8 | Электролитический конденсатор | 1000мкФ | 2 | Поиск в Чип и Дип | В блокнот | ||
| С7, С9 | Конденсатор | 470 нФ | 2 | Поиск в Чип и Дип | В блокнот | ||
| С10 | Электролитический конденсатор | 100мкФ | 1 | 100В | Поиск в Чип и Дип | В блокнот | |
| R1 | Резистор | 20 кОм | 1 | Поиск в Чип и Дип | В блокнот | ||
| R2 | Резистор | 680 Ом | 1 | Поиск в Чип и Дип | В блокнот | ||
| R5 | Резистор | 470 кОм | 1 | Поиск в Чип и Дип | В блокнот | ||
| R6 | Резистор | 10 Ом | 1 | Подбирается при настройке | Поиск в Чип и Дип | В блокнот | |
| R7 | Резистор | 22 кОм | 1 | Поиск в Чип и Дип | В блокнот | ||
| Схема с вольтдобавкой | |||||||
| Микросхема | TDA1514A | 1 | Поиск в Чип и Дип | В блокнот | |||
| С1 | Конденсатор | 1 мкФ | 1 | Поиск в Чип и Дип | В блокнот | ||
| С2 | Конденсатор | 220 пФ | 1 | Поиск в Чип и Дип | В блокнот | ||
| С3 | Электролитический конденсатор | 220мкФ | 1 | От 35В и выше | Поиск в Чип и Дип | В блокнот | |
| С4 | Электролитический конденсатор | 3.3мкФ | 1 | Поиск в Чип и Дип | В блокнот | ||
| С5 | Конденсатор | 22 нФ | 1 | Поиск в Чип и Дип | В блокнот | ||
| С6, С8 | Электролитический конденсатор | 1000мкФ | 2 | Поиск в Чип и Дип | В блокнот | ||
| С7, С9 | Конденсатор | 470 нФ | 2 | Поиск в Чип и Дип | В блокнот | ||
| С10 | Электролитический конденсатор | 100мкФ | 1 | 100В | Поиск в Чип и Дип | В блокнот | |
| R1 | Резистор | 20 кОм | 1 | Поиск в Чип и Дип | В блокнот | ||
| R2 | Резистор | 680 Ом | 1 | Поиск в Чип и Дип | В блокнот | ||
| R3 | Резистор | 47 Ом | 1 | Подбирается при настройке | Поиск в Чип и Дип | В блокнот | |
| R4 | Резистор | 82 Ом | 1 | Подбирается при настройке | Поиск в Чип и Дип | В блокнот | |
| R5 | Резистор | 470 кОм | 1 | ||||
