Глубина прокладки канализационной трубы должна соответствовать всем принятым нормам. В ином случае возможно промерзание водопровода, что влечет за собой множество проблем с канализацией, на нейтрализацию которых уйдет немало сил и времени.
От каких факторов зависит глубина прокладки?
Глубина, на которую проложен трубопровод, определяется в индивидуальном порядке, в зависимости от условий в конкретной области. Что это за условия?
Рассмотрим основные из них:
- Уровень промерзания грунта на данном участке. Зависит от климатических особенностей области;
- Уровень, на котором находится точка входа в коллектор или септик;
- Эксплуатационные характеристики самых труб, в частности уровень их прочности;
- Уровень нагрузки на трубопровод. Повышенная нагрузка наблюдается на участках, по поверхности которых регулярно движется транспорт. Низкая нагрузка наблюдается на тротуарах, обычных придомовых участках.
Как рассчитать нужную глубину?
Ответ на вышеуказанный вопрос относящийся к канализационным трубам можно найти в СНиП. Отметим основные положения:
- Уровень заложения трубопроводов определяется исходя из уровня эксплуатации канализационных сетей в данной области;
- Рекомендуемая минимальная глубина заложения канализации для труб, имеющих диаметр менее 500 мм, – 0,3 метра, для изделий большего диаметра – на полметра меньше уровня промерзания земли (проникания в землю нулевой температуры), но не меньше 0,7 метра до верха трубопровода, при произведении расчета, начиная с отметок поверхности грунта;
- Минимально возможный уровень укладки коллекторов со стабильным расходом сточных жидкостей рассчитывается, опираясь на статистические и теплотехнические расчеты;
- Уровень, на который промерзает грунт, можно узнать из ряда нормативной документации СНиП;
- Определить глубину кладки канализационных труб на участках частных домов просто. В инструкциях к большинству очистных устройств написано, что трубопровод должен проходить на уровне полутора метров под землей. В ином случае его будет невозможно подсоединить к приемному отверстию очистных сооружений;
- Что делать, если нужный уровень прокладки трубопровода по какой-либо причине обеспечить невозможно? В любом случае, канализационные трубы должны быть предохранены от повреждений вследствие нагрузок и промерзания, их требуется хорошо утеплить стекловолокном или любым другим материалом, считающемся утеплительным.
На территории стран России и Украины, в данной климатической зоне, в случае, если нет больших нагрузок на поверхность земли, достаточным уровнем укладки считается 70-80 см. Если нагрузки все-таки есть, этот уровень должен быть увеличен.
Нужно также учесть, что минимальный уровень входа трубопровода в септик или выгребную яму равняется метру. В ином случае возможно промерзание. Вывод трубопровода из частного дома может быть выполнен на уровне полутора метров.
Заключение
Если ваш частный дом расположен в климатической области, не являющейся какой-либо специфической, глубину кладки канализационных труб даже и рассчитывать не нужно, ведь можно в любой момент посмотреть рекомендованные показатели.
При прокладке трубопроводных систем в российской действительности необходимо учитывать погодные и климатические условия. Дело в том, что в каждом конкретном регионе существует определенная глубина промерзания грунта. Промерзший грунт отрицательно влияет на трубы и может повредить их. В результате вам придется искать разумный компромисс между глубиной заложения канализации и необходимостью минимизировать расходы на рытье траншей и прокладку трубопроводной системы.
Ищем сочетание надежности и цены
Любая строительная работа основывается на инженерном расчете, который, в свою очередь является разумным сочетанием требуемой надежности и эффективности сооружения и ценой, которую придется заплатить за его постройку.
Так, основными способами прокладки наружных трубопроводов канализационных систем являются открытый и закрытый. Труба канализации может укладываться в траншею как просто на утрамбованную песчаную подушку, так и на специальный лоток, который может быть выполнен из различных материалов.
В том случае, если между поверхностью трубы и грунтом будет существовать преграда в виде лотка – оборудование прослужит гораздо дольше, но такой подход увеличит стоимость проведения работ.
Параметры, определяющие глубину залегания трубы канализации
- Глубину промерзания вашего типа грунта в вашем регионе,
- Место расположения и глубину залегания септика или коллектора,
- Прочность стенок используемых труб,
- Возможные нагрузки на трубы, передающиеся с поверхности земли.
Одним из основополагающих факторов является глубина промерзания грунта. Она определяется исходя из типа грунта и климатических условий вашего региона. И может существенно различаться.
Однако, в зависимости от сечения труб глубина их заложения, зависящая от уровня промерзания может быть уменьшена. Так, укладка труб большого сечения автоматически уменьшает глубину их залегания сразу на полметра, что приводит в к тому, что для московского региона глубина залегания составит 1,1 метра, а для сочи – практически у поверхности.
Однако, эти показатели используются в основном при прокладке крупных инженерных сетей для многоквартирных домов.
При проектировании и монтаже автономной канализационной системы в частном доме на загородном участке используется обычно безнапорная система, в которой сточные воды двигаются самотеком, под воздействием гравитации. Для обеспечения движения стока трубы размещаются под уклоном, вследствие чего при расчете глубины залегания приходится учитывать и этот фактор.
Произведем расчет глубины залегания труб для частной канализации в московском регионе. Трубы большого диаметра там можно размещать на глубине 1,1 метра. При этом предположим, что станция автономной очистки находится в 20 метрах от нашего дома.
Таким образом, принимая во внимание оптимальный уклон канализационного трубопровода в 2 сантиметра на погонный метр мы получаем глубину расположения входного патрубка системы очистки в 1,5 метра и это в том случае, если участок имеет идеально ровный рельеф.

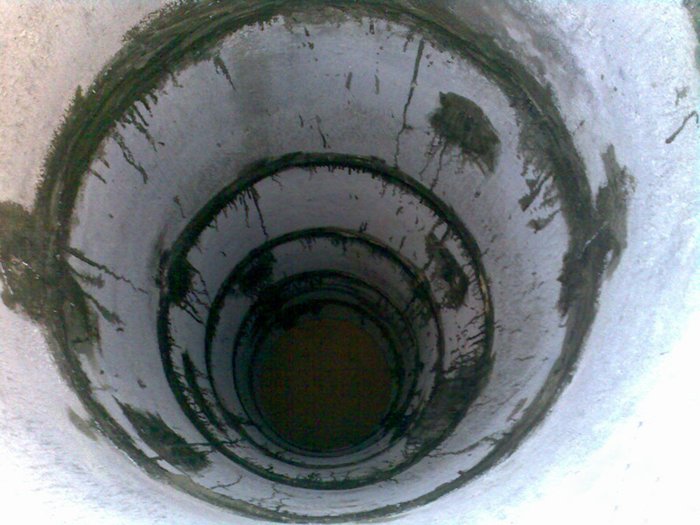

Если формировать септик самостоятельно из железобетонных колец, то в этом случае глубина его дна достигнет 2,7 метров, а в том случае, если будет использоваться автономная установка очистки промышленного производстве – величина погружения будет зависеть от ее геометрических габаритов.
Любые земельные работы имеют определенную цену (или продолжительность времени, если вы их выполняете самостоятельно. Между тем, заглубление канализационной системы ниже уровня промерзания грунта может оказаться и нецелесообразным. Причиной этому служат следующие факторы:
- Канализационные стоки от жизнедеятельности в жилище имеет положительную, комнатную температуру, так что вероятность замерзания канализационных стоков, особенно при небольших линейных размерах стоков остается невысокой.
- Если же канализационная система не работает то в ней и нечему замерзать (в отличие от системы водоснабжения, в которой постоянно находится вода под давлением,
- Кроме того, септик или очистное оборудование сами по себе являются источниками тепла, которые выделяется в результате жизнедеятельности микроорганизмов.
Вследствие воздействия этих факторов глубину заложения канализационной трубопроводной системы можно уменьшить. Для российской средний полосы ее можно заглубить на величину до 70 сантиметров, что позволит системе эффективно функционировать даже в зимний период. Вывод из дома канализационного стока следует располагать на глубине не менее полуметра, так как тепло от дома вносит дополнительный нагрев труб.
Подключение к централизованной сети
При подключении к магистральной канализационной сети, помимо глубины замерзания возникает и фактор глубины точки подключения к центральному коллектору. Следовательно, для расчета системы, глубины точки выхода из дома следует четко знать место расположения входного патрубка приемного канализационного коллектора. В том случае, если вам не удается
Если же планируется подключение канализации к центральной сети, то основным фактором, оказывающим влияние на глубину прокладки, является расположения точки подключения. Если проложить свой трубопровод ниже точки расположения центрального коллектора, то система работать не будет, поскольку жидкость не сможет перемещаться самотеком.
Существует два варианта решения этой проблемы:
- Вы можете оснастить свою канализационную систему напорным насосом, который будет подавать сточные воды до точки примыкания к магистральному коллектору. Конечно, в этом случае к системе придется подводить энергопитание и в случае отключения электричества возможно образование засоров.
- Также трубопроводы канализационной системы можно утеплить. Это можно сделать как покрытием труб теплоизоляционным материалом, так и организацией утепления, действующего от электрической сети или от системы горячего водоснабжения (если таковая имеется).
В любом случае, если вы укладываете труб в грунт открытым способом без применения защитных лотков, то следует провести их гидроизоляцию. На трубах может собираться конденсат, который в течении короткого промежутка времени приведет в негодность теплоизоляционный слой.
Также утепление труб пассивным способом или активным с применением греющих кабелей следует производить в регионах с особо холодными климатическими условиями. В таких регионах не имеет смысла углублять канализационные трубопроводы ниже уровня промерзания грунта, так как он может достигать десятков метров. В этом случае без активного прогревания канализационных труб не обойтись.
Еще одним фактором, влияющим на расчетную глубину прокладки канализационной системы является прочность применяемых труб. Наиболее популярными в последнее время являются трубы канализации из поливинилхлорида, которые отлично сочетают разумную цену и высокое качество.
Но учтите, что пластиковые трубы имеют определенные ограничения на использование, которые должны быть описаны в характеристиках производителя. Трубы, которые рекомендуется использовать для прокладки наружной канализации, как правило имеют более прочные стенки, так как на них будет оказываться более активное внешнее воздействие.
Так, если вы планируете монтировать канализационный трубопровод с большой глубиной залегания, над которой будет проходить дорога или активно используемый участок местности – то имеет смысл выбрать специализированное оборудование. Такие нагрузки может выдержать, например двухслойная гофрированная труба, изготовленная из высокопрочного полиэтилена.
Отличить такие изделия с повышенной прочностью от обычных канализационных труб можно по оранжево-коричневому цвету, который формируется от присутствия специальных присадок, повышающих жесткость изделия. Такой трубопровод можно углублять под земля на три метра.
В зависимости от объема земляных работ вы можете использовать как ручной, так и механизированный метод прокладки труб канализации.
При большой глубине заложения и использовании трубопроводов с большим сечением имеет смысл применять экскаватор, ширина ковша которого позволит уложить трубу вместе с фиксирующим лотком.
В том же случае, если прокладывать канализационную систему придется на участке с плотной застройкой – то альтернативы ручному способу копки траншей не существует.
В любом случае, при использовании ручного или механического способа не забудьте, что глубина сформированной траншеи должна быть как минимум на полметра ниже, чем расчетная глубина залегания труб. Эти 50 сантиметров используются для создания песчаной подушки.
Порядок монтажа наружного канализационного трубопровода
После создания траншеи ручным или механическим способом на ее дне формируется песчаная подушка толщиной около полуметра.
Радом на грунте выкладываются необходимые элементы трубопроводной системы (сами, трубы, соединительные фитинги, лотки и так далее),
Начиная от фундамента формируем трубопровод. Желательно, чтобы место вывода общего стока канализации было создано еще при отливке фундаментного основания. В противном случае вам придется выводить трубу через бетонную стену.
При соединении элементов канализационной системы используйте силиконовую смазку. Как правило, пластиковые трубы соединяются без применения дополнительных крепежей.
При организации поворота трубопровода применяйте фасонные соединительные детали.
В том случае, если общая длина трубопровода канализации превысить 12 метров – необходимо создать промежуточный инспекционный колодец.
После соединения всех труб проведите тестовое испытание системы при различный параметрах, с использованием максимальной нагрузки. При этом вы не только выясните правильность формирования угла наклона труб, но и проверите герметичность системы.
При проведении обратной засыпки желательно заполнить трубу водой. В любом случае тщательно утрамбовывать грунт или песок только по сторонам трубы, не делая этой операции над ее верхом.
Толщина слоя песчаной засыпки системы над трубой не должна составлять менее 15 сантиметров. Только после формирования этого слоя приступают к обратной засыпке грунтом.
В заключении вы можете посмотреть обучающий видеоурок по прокладке канализационных труб.
Видео — правильный способ прокладки канализации в частном доме
7 июля, 2016
Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.
Прежде всего, следует сказать, что глубина заложения канализации по СНИП 2.04.03-85 регулируют этот параметр, хотя и не совсем чётко, но это ещё не всё. Дело в том, что Свод Норм запечатлевает только минимальную глубину, то есть, в начале трубопровода, который идёт под уклоном на всём своём протяжении. Я хочу рассказать вам о подобных нюансах, которые отработаны на личном опыте, а также пригласить вас к просмотру видео в этой статье.
Факторы, влияющие на глубину укладки
Фактор первый
Итак, глубина заложения канализационных труб по СНИП 2.04.03-85 регламентируется пунктом 4.8:
- первое правило гласит о том, что при монтаже следует полагаться на опыт уже существующих сетей канализационных трубопроводов , который наработан в данной местности;
- если же такая практика отсутствует, то лоток под трубы диаметром до 500 мм, минимум, на 30 см, а при большем диаметре — на полметра и так далее (см. на фото выдержки вверху);
- но наиболее чёткое определение там заложено в соответствии с глубиной промерзания грунта до нулевой отметки , а это уже теплотехнические расчёты выкладки от местных метеостанций.
В частном секторе вряд ли вам пригодятся такие выкладки, за исключением наработанного опыта, на который указывает инструкция из СНиП 2.04.03-85 пункт 4.8. поэтому, вам следует внимательно изучить два других фактора, отображающих реальное положение вещей.
Фактор второй
Второй, очень важный фактор, без которого канализация не состоится вообще, это уклон трубопровода:
- у нас не идёт речь о принудительном отборе сточных вод — такой метод используется только на предприятиях и то, только в случае специализированного производства, значит, нам необходим оптимальный уклон трубопровода;
- в частном секторе, как правило, используется труба диаметром 100 мм, где нужен уклон 20 мм/1мпогонный;
- изредка используется диаметр 50 мм (для стоков без твёрдых отложений, например, для душа или ванны) — там понадобится 30 мм/1мпогонный;
- следовательно, глубина трубопровода будет увеличиваться с каждым погонным метром на 20-30 мм и в конце может оказаться на полметра или даже метр глубже, чем вначале;
- кроме того, глубина прокладки сточных труб может корректироваться , то есть, это не никак не начальный выход, а увеличение погружения на каждый из резервуаров;
- например, если у фундамента погружение будет составлять 80 см, а на вводе в ёмкость через 5м 90 см, то на выходе из ёмкости нужно будет выдержать, как минимум 115 см между верхом стока и уровнем почвы;
- этот перепад в 15 см позволяет жидкости отстоятся в каждой из камер, то есть, для того чтобы уровень в ёмкости поднялся до уровня слива, нужно время, которого хватает на отстой. В следующей камере происходит то же самое;
- следовательно, для септика вам придётся учитывать не только глубину трубопровода, но и глубину ёмкостей, где донный фильтр последней должен быть, как минимум на 50 см ниже выхода сточной трубы.
Фактор третий
Условия третьего фактора заключаются в привязке к местности:
- в СНиП 2.04.03-85 пункт 4.8 есть предложение, в котором говорится об опыте канализационных трубопроводов в данной местности, так вот, это касается опыта ваших соседей по участку;
- дело в том, что глубина прокладки канализационной трубы может зависеть от типа грунта в вашем дворе и вполне естественно, что у ваших соседей этот показатель идентичен;
- чем влажнее почва, тем глубже она промерзает во время морозов, но буквально в полукилометре от вашего дома состояние грунта может быть другим, поэтому, учитывайте то, что видите в своём дворе и во дворе у вашего соседа;
- если у соседей нет канализации, то вам придётся определяться самому, так что для этого можно спросить совета у специалиста или хотя бы узнать глубину промерзания по карте или таблице, приведенной ниже.
| Город и прилегающие к нему районы | Глубина в см |
| Ханты-Мансийск | 240 |
| Новосибирск, Омск | 220 |
| Ухта, Тобольск, Петропавловск | 210 |
| Орск, Курган | 200 |
| Магнитогорск, Челябинск, Екатеринбург, Пермь | 190 |
| Оренбург, Уфа, Сыктывкар | 180 |
| Казань, Киров, Ижевск | 170 |
| Самара, Ульяновск | 160 |
| Саратов, Пенза, Нижний Новгород, Кострома, Вологда | 150 |
| Тверь, Москва, Рязань | 140 |
| Санкт-Петербург, Воронеж, Волгоград | 120 |
| Курск, Смоленск, Псков | 110 |
| Астрахань, Белгород | 100 |
| Ростов-на-Дону | 90 |
| Ставрополь | 80 |
| Калининград | 70 |
| Ханты-Мансийск | 240 |
| Новосибирск, Омск | 220 |
Таблица промерзания грунта до 0⁰C в России
Безусловно, этот фактор можно скорректировать, проложив канализацию ближе к поверхности, если при этом вы её утеплите должным образом.
Хочу отметить, что все эти выкладки, которые я приводил выше, не имеют никакого отношения к ливневой канализации, так как она рассчитана исключительно на плюсовую температуру, то есть, она отводит дождевую воду и воду от растаявшего снега. Поэтому, такие сооружения прокладываются у самой поверхности, то есть, слив одновременно является сточной трубой.
Главную опасность здесь представляет не , а засорение жёлоба листьями, мелкими ветками или смытой почвой.
Обязательные требования для монтажа сточного трубопровода
на фото: этапы укладки: 1 — насыпаем подушку; 2 — укладываем трубу; 3 — закрываем её песком
Монтаж любого подземного трубопровода обусловлен наличием подушки — на больших сточных трассах для этой цели монтируют желоб, но на бытовом уровне в траншею насыпают песочную подушку, толщиной не менее 20-30 мм. Песок позволяет трубе распределить нагрузку от массы грунта, которым присыпают канализационный сток, по всей площади.
Вторым шагом является укладка магистрали с соблюдением уклона (об этом я говорил выше), а после этого трубу присыпают песком, минимум, на 30-50 мм.
Прежде чем закапывать траншею, вам нужно утрамбовать песок или подождать несколько дней, пока он усядется, но можно пойти и другим путём. Лично я, чтобы ускорить этот процесс просто напросто обильно поливаю песок водой, и он сразу садится до необходимого состояния.
После этого сразу можно сыпать грунт — песок не только защитит ПВХ от деформации почвы во время просадки, но также и от различных острых камней, стеклянных и металлических предметов, которые обязательно найдутся в почве.
Если вы не спрячете магистраль канализации на должную глубину (до 0⁰C), то она может замёрзнуть, но не всегда возможно укладывать трубы в таких глубоких траншеях, особенно там. Где уровень промерзания достигает 2м и более.
Поэтому, чтобы не зарываться слишком далеко в грунт, можно использовать утеплители, но их цена порой слишком высока (экструдированный пенополистирол или греющий кабель, который ещё дороже) и я обхожусь обычной минеральной ватой.
Но если минвата будет без гидроизоляции, то она очень быстро собьётся и эффект теплоизоляции снизится почти к нулю, поэтому, лучше приобретать её с односторонним фольгированным покрытием. В крайнем случае, после того, как вы своими руками обмотаете трубу ватой, поверх неё намотайте плотный полиэтилен или, в крайнем случае, хотя бы рубероид, закрепив всё это проволокой.
Заключение
Итак, давайте подведём итог, от которого зависит глубина заложения канализации. Во-первых, вам придётся определить точку промерзания грунта до 0⁰C или сориентироваться по опыту готовых прокладок, а, во-вторых, вы можете утеплить канализационный трубопровод. Если у вас остались вопросы по данной теме, то задавайте их, записывая свои посты.
7 июля 2016г.Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!
На всех этапах строительства следует искать пути для снижения затрат на те или иные инженерные сети. Например, для расчета глубины необходимо иметь в виду степень промерзания грунта, уровень осадочных пород и другие не менее важные параметры, вплоть до определения общей стоимости на земляные работы.
Способы укладки труб
Монтаж трубопровода снаружи помещения осуществляется двумя методами:
- когда укладка выполняется прямо на грунт, в предварительно вырытую канаву. Перед монтажом , дно канавы засыпают песком (открытый способ);
- когда труба укладывается в железобетонные V — образные лотки (закрытый способ).
Второй надежнее, так как соприкосновение трубы с грунтом минимально и при нем трубы дольше не подвергаются коррозии, а давление грунта на них меньше. Но этот способ обходится намного дороже первого.
Параметры при выборе глубины
При прокладке трубопровода необходимо учитывать следующие параметры:
- уровень грунтовых вод и степень их промерзания;
- наименьшую глубину точки входа в труб или коллектор;
- данные о прочности труб (технические характеристики);
- нагрузки (динамические и другие), которые неизбежно появляются при движении транспорта.
Если необходимо выяснить, на какой глубине прокладывать канализацию, то ответ следует искать в нормативных документах (СНиП 2. 01. 01. 82) и по карте замерзания глубинных вод.
Например, глубина прокладки в районе города Москва составляет 130 — 140 см, а около Сочи — только 80 см.
При применении труб диаметром меньше 500 мм, глубину прокладки необходимо уменьшить на 30 см, а если диаметр трубопровода свыше 500 мм, то канализацию укладывают глубже на 500 мм.
Но это относится только к крупным проектам. При постройке жилья монтируют канализацию, которая работает по принципу самотека, то есть имеет уклон (не менее 2 см на трубометр), который необходимо строго поддерживать по всей длине трубы, иначе система перестанет функционировать.
Таким образом, если ваш дом располагается недалеко от города Москва, а септик находится на расстоянии 20 м от дома, то необходимый уклон, составит всего 1 ,5 метра.
Расчет глубины прокладки канализации
Для московской области:
минимальная глубина заложения канализации не меньше 110 см.
По карте — 140 см
140 см - 30 см = 110 см
Уклон составит 40 см
2 см / м * 20 см = 40см
Септик должен находиться на глубине порядка 150 см. и более (из-за неровностей почвы)
110 см + 40 см = 150 см.
По нормативным документам стандартный септик необходимо строить из трех бетонных колец. Так как высота стандартного кольца равна 90 см, то полная глубина укладки септика составит 270 см.
90 см * 3 = 270 см
Это означает, что нормально функционировать будет лишь малая половина септика — всего 120 см.
270 см — 150 см = 120 см
В современном строительстве вместо устаревшего септика устанавливают автономную очистную станцию. Но так как глубина (вместе с уклоном) не зависит от характера и габаритов объекта, то и станцию придется заглубить на 150 см.
Объем работ произведенных при этом будет неимоверно высок, тем более, что понадобится увеличение капиталовложений для обустройства дополнительных ревизионных колодцев, необходимых, для планомерного осмотра или ремонта оборудования. Все это настолько повышает стоимость земляных работ, что хозяева частных домов не в состоянии оплатить проведение канализации. Ведь по всем нормативам, глубина канализации в частном доме такая же, как и на других объектах, хотя загруженность ее невысока.
Рассмотрим, почему это происходит:
- Во-первых, температура канализационных вод или ниже, или превышает комнатную температуру. Таким образом, в холодное время года, изморозь, которая покрывает внутреннюю поверхность канализационных труб, постоянно подтаивает и уносится теплым потоком.
- Во-вторых, при непостоянном использовании канализации (при долгом отсутствии хозяина) трубы стоят пустыми, воды в них нет, и они не замерзают.
- В-третьих, система канализации постоянно прогревается теплом (проникающим из очистной станции или септика), которое образуется в результате химической реакции разложения.
Получается, что не обязательно расходовать «круглую» сумму, укладывая трубы на такую глубину.
Для жителей средней полосы и умеренного климата можно выводить канализацию из дома на небольшой глубине (примерно 0,5 — 0,7 м). Затем следует укладывать трубы под небольшим уклоном (не менее 2 см / м).
При подсоединении канализации к сети центрального коллектора, главным условием, которое влияет на такой параметр, как глубина прокладки канализации, является расположение относительно трубопровода.
Если уложить канализацию ниже центральной сети, то система не сможет функционировать, и к вам зайдут нечистоты из основного коллектора.
Для решения этого вопроса необходимо:
Ко второму способу прибегают люди, строящие свои дома в условиях сурового климата (на крайнем севере, в условиях вечной мерзлоты), где трудно проложить трубы по нормам и стандартам, так как это обойдется на один два порядка выше.
Заключение
Для расчета такого параметра, как глубина укладки, следует учитывать и характеристики материала, из которого выполнены трубы.
На сегодняшний момент в моду вошли пластиковые и полихлорвиниловые трубы, которые применяют для наружных работ. Они оранжево — коричневого цвета. Также для правильного расчета глубины прокладки трубопровода необходимо знать промерзание грунта (указано на специальной карте) на конкретном участке и нормы по СНиП — у.
Строительство любого объекта – от небольшого частного домика до крупного промышленного предприятия – не обходится без устройства сантехнических систем, отвечающих за подачу чистой воды и удаление образующихся в результате хозяйствования стоков. Изготовление сантехнических коммуникаций можно условно разделить на два этапа, где один отвечает за подвод воды и создание сети напорных трубопроводов, а второй необходим для удаления стоков и устройства системы канализации. И если при устройстве подводящего напорного водопровода сложностей обычно не возникает, то при изготовлении сети безнапорного удаления стоков учитываются диаметр и уклоны заложения труб, исключающие возникновение засоров, и минимальная глубина заложения канализации, предотвращающая замерзание стекающей по трубам воды в холодное время года.
При проектировании водопровода, состоящего из внутренней и наружной канализационной сети, следует обязательно учитывать некоторые факторы, влияющие на начальную стоимость работ по строительству и его дальнейшую эксплуатацию:
- Физические свойства материалов, применяемых для изготовления изделий для водопровода и канализационной сети;
- Глубину колодца, предназначенного для приема сточных вод;
- Планировочные особенности расположения канализационного коллектора или колодца с учетом рельефа местности;
- Расчетная глубина промерзания грунта в холодное время года;
- Физические свойства грунтов, в которых прокладывается трасса водопроводной и канализационной сети;
- Соответствие параметров водопровода и канализации требованиям СНИП, помогающее избежать досадных ошибок при монтаже, гарантирующее безаварийную эксплуатацию системы и отсутствие претензий со стороны контролирующих организаций.
Выбираем материалы труб
Существует несколько видов фасонных изделий и труб, используемых для прокладки внутри здания и монтажа канализационной сети вне помещения. Внутри здания чаще всего используются гладкие полипропиленовые трубы стандартных диаметров, которые отличает простота монтажа, небольшой вес и приемлемая стоимость. Для закладки наружной канализации в зависимости от состояния и типов грунтов можно использовать несколько разновидностей труб, изготовленных из различных материалов:
- Гладкие полимерные трубы из полипропилена или поливинилхлорида;
- Полиэтиленовые или полипропиленовые с гофрированной поверхностью для увеличения прочности;
- Хорошо знакомые с советских времен чугунные и похожие на них внешне стальные;
- Довольно редкие в последнее время керамические трубы и фасонные изделия.
Наиболее популярные среди застройщиков полимерные трубы позволяют сократить затраты, ускорить время строительства и обладают превосходной коррозионной стойкостью, но прочность тонкостенного полимера значительно уступает металлу, что накладывает определенные ограничения на глубину закладки в грунт. При значительной глубине залегания трубопровода, особенно в сильно пучинистых грунтах, наружные коммуникации изготавливаются из гофрированных двухслойных полиэтиленовых труб или чугунных фасонных изделий.
Глубина приемного колодца
Проектируя систему местной канализации, следует учитывать глубину приемного колодца, куда по трубопроводам самотеком стекают стоки различного рода. Рассчитывая согласно требованиям СНИП 2.04.03-85 размеры приемного колодца местной канализации, можно узнать необходимую его глубину, привязанную к особенностям рельефа конкретного участка. Рассчитав полезный объем приемного колодца, легко определить его полный размер, приняв за точку отсчета глубину места прохода через его стенку канализационной трубы.
Учет рельефа местности

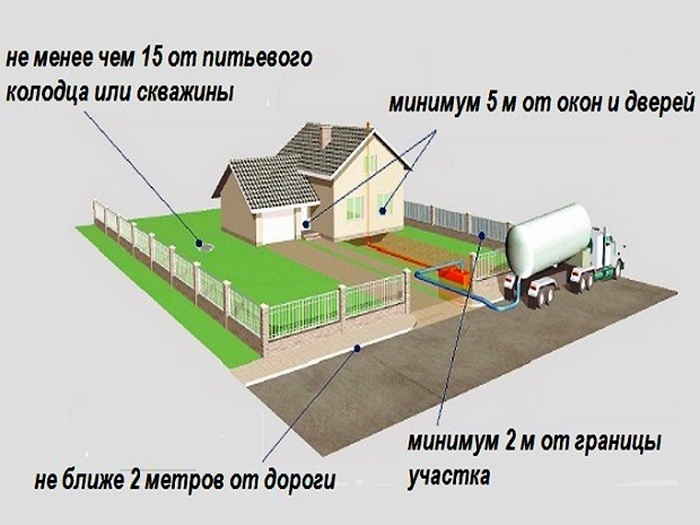

Для прокладки канализационных трубопроводов, эксплуатируемых в условиях сложного рельефа местности, следует правильно выбирать направление движения стоков и место расположения приемного колодца септика, чтобы избежать использования фекальных насосов. При невозможности прокладки канализационной трубы по прямой линии необходимо избегать поворотов с углом 90 о, препятствующих свободному передвижению жидкости.
Расчетная глубина промерзания грунта
Для того чтобы правильно рассчитать глубину, на которую промерзает грунт, можно обратиться к СНИП 2.01.01-82, введенным в действие 1 января 1984 года, где имеется карта климатических зон с указанием фактической глубины промерзания грунта в большинстве районов бывшего СССР. Этим документом регламентируется минимальная глубина укладки канализационной и водопроводной трубы различного диаметра. К примеру, канализационные трубопроводы диаметром до 500 мм можно укладывать на глубину на 0,3 м менее расчетной, что сказывается на количестве и стоимости земляных работ. Уменьшение глубины залегания коммуникаций, по которым транспортируются сточные воды, обусловлено высокой начальной температурой, препятствующей замерзанию воды в трубе.
Глубина канализации в сильно пучинистых грунтах допускается не выше глубины промерзания, с дополнительным формированием подушки из непучинистых материалов.
Физические свойства грунта
Для того чтобы правильно выбрать и проложить канализационные трубы, необходимо учитывать и физические свойства окружающего грунта. Песок, глина, камень и другие виды грунтов оказывают различное воздействие на трубы, что может потребовать дополнительных строительных работ для минимизации разрушающих воздействий. Какой грунт требует дополнительной защиты можно найти в СП 40-102-2000 – своде правил по строительству полимерных трубопроводов. Этот документ основывается на нескольких СНИП и определяет необходимые условия прокладки труб водопровода и канализации.
Нормативные документы
Основные нормы и правила, регламентирующие строительство водопроводной и канализационной сети определяют все необходимые параметры материалов и виды строительных работ. Кроме упоминавшихся ранее, следует внимательно изучить и использовать при расчете и другие нормативные документы:
- ГОСТ 20276-85 , определяющий характеристики грунтов и методы определения их деформируемости;
- СНИП 2.04.01-85 , систематизирующие правила устройства внутридомовой канализации и наружной магистрали до первого колодца септика и некоторые дополнительные условия для расчета канализационных систем в особых климатических условиях;
- СНИП 2.04.03-85 , определяющие порядок расчета наружных сетей и сооружений канализационных систем, порядок изготовления и трассирования трубопроводов. Этим документом регламентируется глубина заложения канализационных труб, какой должна быть глубина приемного колодца;
- СанПин 2.2.1/2.1.1.1200-03 , где указаны санитарные нормы на все виды канализационных сооружений;
Правильно произведенный с использованием СНИП расчет, точно показывающий, какой может быть минимальная и максимальная глубина залегания канализационной системы, позволяет значительно сократить затраты на строительство и обеспечить долговременную безаварийную эксплуатацию автономной системы очистки сточных вод или удаления нечистот в центральную систему канализации.
