Ливневая канализация – система забора и отведения с грунта воды, которая появляется благодаря осадкам, растаявшему снегу или прорыву коммуникаций. Еще ее называют ливневкой.
Часто владельцы загородных участков весной сталкиваются с большой проблемой: после интенсивных дождей участок превращается в болото, в результате чего страдает фундамент здания. Причина такого положения дел – некачественное сооружение ливневки.
РАЗНОВИДНОСТИ ТРУБ
Ливневая труба может быть изготовлена:
- из пластика;
- из металла;
- из асбестоцемента;
- из стеклопластика.
Металлические трубы
Металлические трубы применяются на больших предприятиях или в зоне автодорог и аэропортов. Это связано с тем, что каждая труба может вынести определенную нагрузку. Этот параметр гораздо выше у металлических изделий.
Однако металлические трубы стоят дороже, чем пластиковые. И устанавливать такие изделия намного сложнее, так как для сборки трубопровода определенной конструкции потребуется большое количество различных дорогостоящих фитингов.
Пластиковые ливневые трубы
Пластиковые трубы отличаются от металлических аналогов стоимостью и долговечностью.
Трубы для ливневки, изготовленные из пластика могут быть двух видов:
- трубы из ПВХ;
- гофрированные трубы.
Гофрированные трубы могут быть изготовлены из полиэтилена высокого и низкого давления, а так же из полипропилена. Такие трубы легче монтировать. Для сборки трубопровода из гофрированных труб не требуется применение специального сварочного аппарата. Все стыки монтируются при помощи фитингов.
Дождевая труба, изготовленная из пластика, обладает рядом существенных преимуществ:
- вес пластиковой трубы значительно меньше, чем у металлической. Это сказывается на упрощении загрузки и транспортировки изделий, а также на монтаже ливневой канализации;
- внутренняя часть пластиковой трубы для водоотвода гладкая, что способствует лучшему прохождению жидкости и снижению риска образования засоров;
- в настоящее время предприятиями выпускается большой ассортимент пластиковых труб, преимущественно отличающихся между собой диаметрами - подобрать нужный диаметр для реализации проекта не составляет никаких сложностей;
- средняя продолжительность службы пластиковых канализационных труб составляет более 40.
Асбестоцементные трубы
Асбестоцементные трубы в современном строительстве практически не применяются.
Основными преимуществами таких труб являются:
- долговечность изделий;
- низкая теплопроводность, позволяющая укладывать канализационные сети на небольшой глубине, что значительно сокращает затраты на монтаж системы;
- пониженное гидравлическое сопротивление материала, позволяющий использовать трубы меньшего диаметра.
Однако такая ливневая канализация - трубы для которой изготовлены из этого материала - считается низко экологичной. Именно этот фактор и привел к уменьшению потребления труб.
Наряду с малой экологичностью, к негативным факторам применения асбестоцементных труб относятся:
- хрупкостью изделий - трубы могут повредиться даже при небольших ударах, которые не исключены при монтаже;
- малыми возможностями загерметизировать стыки между трубами, что влечет разрывы системы;
- при длительном нахождении труб под землей значительно понижается их запас прочности.
Стеклопластиковые трубы
Стеклопластиковые трубы применяются для обустройства общих систем ливневой канализации, то есть там, где требуется применять трубы большого диаметра.
Ливневые трубы, изготовленные из стеклопластика, прочны и долговечны. Трубы, имеющие большой диаметр, отличаются небольшим весом, что не создает проблем для монтажа огромных конструкций.
Все стеклопластиковые трубы имеют на своих концах резьбу, предназначенную для крепления соединительной муфты. С двух сторон между муфтой и трубами одеваются резиновые уплотнители. Этот аспект помогает сделать соединение труб прочным и герметичным.
Срок службы стеклопластиковых труб приблизительно составляет 50 лет.
Для обустройства ливневой канализации частного дома целесообразнее применять пластиковые гофрированные трубы.
ПРОЕКТ
Проект ливневой канализации включает в себя следующие этапы:
- разработка проекта для определенного участка;
- согласование этого проекта в соответствующих инстанциях;
- выполнение установки на участке.
Сначала разрабатывается документация: техзадание, чертежи, схемы. Все расчеты выполняются согласно строительным нормам, правилам и другим нормативным документам.
И основополагающим является все-таки техническое задание, которое основано на существующих требованиях и условиях. Этот документ включает экономическую и техническую составляющую, отражает сроки выполнения работ.
ТРУБЫ И ИХ ДИАМЕТРЫ
Если говорить о трубах, то для ливневой канализации подходят изделия из ПВХ диаметром 100-110 мм. Альтернативой могут быть и гибкие гофротрубы. Если необходимо, изделия из ПВХ могут меняться на асбестоцементные с сохранением диаметра.
Чтобы улучшить целостность уложенных труб, почва наверху трамбуется. При этом место нужно обозначить, дабы в дальнейшем не задеть его при проведении земляных работ.
 |
 |
РАСЧЕТ ДИАМЕТРА ТРУБОПРОВОДА
Расчет трубы для водоотведения излишней воды с участка заключается в расчете и подборе диметра труб, из которых будут смонтированы водоотводы. Этот параметр можно вычислить самостоятельно или воспользоваться услугами специалистов.
Смонтированная ливневая канализация диаметр труб, в которой подобран правильно, может справляться с любым объемом сточных вод, включая сильные ливни и обильные паводки. Это значит, что диаметр ливневых труб является одним из главных параметров при составлении проекта всей ливневой канализационной сети.
Чтобы правильно вычислить диаметр трубы ливневой канализации требуется провести следующие работы:
- узнать среднее количество осадков, подсчитанное специалистами на основании наблюдений и зафиксированное в документации региона;
- вычислить площадь участка, на котором планируется соорудить ливневую канализацию. Данный параметр можно подсчитать, перемножив длину и ширину участка;
- выяснить, какой поправочный коэффициент применяется на приусадебном участке. Величина коэффициента зависит от преобладающего земельного покрытия на территории, где планируется провести систему ливневой канализации. Если большая часть территории покрыта асфальтом, то коэффициент принимается равным 0,95. Для бетонной плитки – 0,85. А если почва покрыта песком или каким-либо видом гравия, то величина коэффициента составляет 0,4.
- исходя из полученных в пунктах 1-3 данных можно вычислить объем воды, который требуется отводить с указанной территории. Сделать это можно по формуле
Q = q20 ∙ F ∙ φ , где
- Q – искомая величина;
- q20 - принимается равной величине из пункта 1;
- F – высчитывается по правилам пункта 2;
- φ – коэффициент из пункта 3.
- узнав, с каким объемом сточных вод должна справляться труба для ливневой канализации, можно переходит к определению ее диаметра. Для этого используются таблицы Лукиных. В книге представлен ряд таблиц, в том числе описывающих взаимосвязь между объемом сточных вод и диаметром труб.
Приведем таблицы Лукиных для наиболее популярных значений диаметров трубопровода.
Устройство ливнёвки необходимо для отведения талых и дождевых вод с различных территорий. Монтаж такой канализации может выполняться по одному из двух вариантов: закрытому или открытому. При открытом варианте устройства используются специальные траншеи, а при монтаже закрытым способом – специальные трубы для ливневой канализации. Такие конструкции нужны для защиты частей дома (фундамента) от негативного воздействия атмосферных осадков. Как талые, так и дождевые воды могут подмывать грунт под несущими конструкциями здания и вызывать его проседание или разрушение. Именно поэтому для защиты целостности любых строений атмосферные осадки необходимо отводить с территории вокруг домов и других строительных сооружений.
- Пластиковые трубы-ливневка – это недорогие и долговечные изделия. Пластиковые элементы могут быть гладкими или гофрированными. Гладкие изделия делаются из ПВХ, а гофрированные – из ПНД или полипропилена. Такие трубы легко и быстро монтируются без использования сварочного аппарата, нужны лишь фитинги.
- Металлические изделия используются на крупных предприятиях или на дорогах и ВПП аэропортов. Трубы из этого материала очень прочные и могут выдерживать большие нагрузки от транспорта. Они имеют увеличенный диаметр. Однако цена металлических элементов выше, чем у изделий из ПВХ. Монтаж металлической ливнёвки дорогостоящий, поскольку требуется много дорогих фитингов.
- Трубы из асбестоцемента сегодня почти не используются, поскольку такой материал считается низкоэкологичным. Кроме этого они хрупкие, стыки плохо поддаются герметизации, а при длительном нахождении под землёй значительно снижается их запас прочности. К преимуществам можно отнести долговечность изделия, низкую теплопроводность и невысокое гидравлическое сопротивление материала, поэтому для отвода атмосферных вод можно использовать трубы меньшего, чем обычно, диаметра.
- Ливнёвка из стеклопластика применяется для обустройства общих систем из элементов большого диаметра. Этот материал отличается прочностью и долговечностью. По краям такие трубы-ливневка имеют резьбу для установки соединительной муфты. Перед креплением муфты обязательно надеваются резиновые уплотнители. Стеклопластиковая труба для ливневки может прослужить до 50 лет.
Важно: для устройства ливнёвки в загородном доме больше подойдёт пластиковая труба для ливневки. Обычно используются элементы с диаметром не менее 100 мм, оптимальный вариант – изделия с сечением 110 мм.
Кроме материала трубы могут отличаться по диаметру. Так, диаметр канализации может быть 75, 100, 110, 125 мм и более.
Особенности использования пластиковых изделий
Поскольку давление воды в ливнёвке отсутствует, а температура транспортируемой жидкости не понижается ниже нуля, особых требований к используемому трубопроводу не предъявляется. Именно поэтому чаще всего применяются трубы для ливневки из ПВХ. Они обладают рядом преимуществ:
- Канализационные трубы из пластика имеют небольшой вес, что упрощает их перевозку и монтаж.
- Изделия из ПВХ имеют приемлемую стоимость.
- Трубопровод из этого материала обладает отличными техническими характеристиками.
- Элементы с увеличенной толщиной стенок могут выдерживать большие нагрузки. Например, изделия с внутренним сечением 110 мм и увеличенной толщиной можно уложить в месте проезда легковых авто.
- На гладкой пластиковой поверхности не скапливаются отложения.
- Материал обладает высокой устойчивостью к коррозии, что очень важно для использования в условиях постоянной влажности.
- Монтаж выполняется при помощи раструбной системы, что позволяет его значительно упростить.
- Внушительный срок службы.
Для облегчения и ускорения монтажа каждая пластиковая труба для ливневки укомплектована уплотнительными кольцами. С их помощью можно добиться герметичного и плотного соединения деталей трубопровода.
Что касается гофрированных канализационных элементов из полипропилена или ПНД, то они имеют ещё больше преимуществ:
- Такие трубопроводы могут выдерживать большое давление от грунта.
- В ассортименте есть изделия увеличенного диаметра. Их можно использовать для обустройства ливневой канализации на крупных предприятиях.
- Гофрированная труба для ливневки весит намного меньше, чем пластиковая, при одинаковом диаметре.
- Гофрированные изделия можно сгибать под нужным углом, что избавить от необходимости использования соединений с коленами и специальными отводами.
- Повышенная морозостойкость.
- Хорошая эластичность материала позволяет произвести укладку вокруг дома без использования дополнительных элементов.
Глубина залегания также зависит от диаметра изделий и материала, из которого они выполнены. Так, пластиковые однослойные элементы из ПВХ сечением 110 мм и толщиной стенок 3,2 мм укладываются на глубине не более 4 м. Трубопровод с утолщёнными стенками и гофрированные изделия могут укладываться на глубине до 10 м.
Уклон ливневой канализации
Согласно СНиП трубы для ливневой канализации прокладываются с определённым уклоном в направлении главного коллектора. Это позволит талым и дождевым водам течь самотёком. Это требование действует для систем закрытого и открытого типа.
Важно: если по некоторым причинам обеспечить уклон канализационного трубопровода не получается, то к системе подключается насосное оборудование. Эти агрегаты обеспечат принудительное перемещение атмосферных осадков в главный коллектор.
Расчёт уклона
Чтобы правильно составить схему прокладки канализационного трубопровода и подсчитать количество материала, необходимо выполнить точный расчёт и найти уклон трубопровода. При этом стоит соблюдать минимальные значения уклона, оговоренные в СНиП.
- тип трубопровода;
- диаметр используемых элементов;
- покрытие на поверхности участка, откуда будет выполняться отведения дождевых и талых вод.
Минимальный уклон ливневого канализационного трубопровода зависит от диаметра используемых изделий. В нормативных документах есть специальная таблица, по которой можно найти минимальный уклон. Мы перечислим усреднённые показатели для часто используемых элементов:
- изделия с диаметром 50 мм прокладываются с минимальным уклоном 3 см на метр трубопровода;
- трубопровод размером 110 мм укладывается с уклоном 2 см на каждый метр прямого участка;
- трубопровод из элементов диаметром 125 мм должен монтироваться с уклоном 0,8-1 см на каждый 1 метр длины;
- при сечении трубопровода 150 мм минимальный уклон должен быть равен 0,7 см на метр прямолинейного участка;
- элементы сечением 200 мм должны иметь уклон 0,5 см на 1 м длины.
Важно: благодаря соблюдению минимального уклона ливневого канализационного трубопровода обеспечивается необходимая скорость водоотведения.
Расчёт диаметра
При разработке проекта ливнёвки диаметр трубопровода является главным параметром, от которого зависит эффективность функционирования всей канализационной ливневой системы. Для определения диаметра трубы для ливневой канализации необходимо провести следующий расчёт:
- Найти среднее количество осадков для региона строительства. Обычно эти данные определяются специалистами на основе наблюдений и фиксируются в специальной климатической документации.
- Затем необходимо определить площадь поверхности, с которой будут собираться атмосферные воды. Для этого нужно перемножить показатель длины и ширины участка.
- Также вам понадобится поправочный коэффициент. Он зависит от типа покрытия на территории участка. Так, для асфальтированных поверхностей этот коэффициент равен 0,95. Для поверхностей из бетонных тротуарных изделий – 0,85. Для песчаных или гравийных покрытий коэффициент составляет 0,4.
- После этого все найденные величины необходимо перемножить. Так вы найдёте объём воды, с которым должны справиться трубы-ливневка.
- После этого по таблицам Лукиных можно определять диаметр элементов в зависимости от объёмов атмосферной воды.
Ливневой канализацией называют систему каналов и различных устройств, предназначенную для сбора и отвода с кровель, площадок, дорог и дорожек ливневой и талой воды, которая может отрицательно повлиять на фундаменты и структуру почвы, размыть подъездные дороги и пешеходные дорожки. Без подобной системы возникают такие проблемы, как затопленные подвалы, разрушенные фундаменты, размывание грунта и образование луж.
Для устройства системы водоотвода можно использовать поливинилхлоридные безнапорные гофрированные трубы. Степень защиты на гофрированные пвх трубы для канализации - гост 14254-96, двухстенные гофрированные канализационные трубы пвх - технические характеристики - и ТУ 2247-001-97341529-2008.
Особенности ливневой канализации:
- - она всегда безнапорная;
- - температура рабочей среды не отличается от температуры окружающей среды;
- - не важны такие качества, как термостойкость, механическая прочность, устойчивость к химическим веществам.
Система ливневой канализации чаще всего устраивается одновременно с системой дренажа (по одному проекту). Она состоит из:
- - коллекторного колодца;
- - бетонных дождеприемников;
- - канализационных гофрированных поливинилхлоридных труб и фитингов.
Вода попадает в дождеприемники, потом в трубопровод, из которого перемещается в коллекторный колодец. По сути, водоотвод и система дренажа являются частью благоустройства любой территории.
Перед их установкой необходимо ознакомиться с правилами их сооружения и создать план, чтобы определить сроки строительства, объем и стоимость материалов. Если водоотвод и дренаж выполнять как один проект, их можно проложить параллельно, с одинаковым уклоном, в одновременно вырытые каналы, что позволяет сэкономить средства.
Смонтировать водоотводную систему можно из однослойных или двухслойных, жестких или гибких, гладких или гофрированных труб с различной кольцевой жесткостью. Материал выбирается в зависимости от условий эксплуатации, например, глубины закапывания.
Достоинства трубы пвх для ливневой канализации
На загородных участках чаще всего используются гофрированные изделия из поливинилхлорида, обладающие следующими преимуществами:
- - гибкостью, позволяющей соорудить систему любой степени сложности без большого количества соединительных фитингов;
- - двойной структурой стенок с достаточной кольцевой жесткостью, дающей возможность закапывать трубопровод;
- - небольшим весом, облегчающим транспортировку и монтаж;
- - возможностью совмещения с другими материалами;
- - гладкой внутренней поверхностью, не задерживающей механические частички и не способствующей накоплению отложений, сужающих просвет;
- - гофрированной наружной поверхностью, отталкивающей влагу;
- - неоспоримое преимущество ассортимента на канализационные трубы пвх – диаметры варьируют в достаточно широком диапазоне, но для ливневой канализации используются изделия с диаметром 110 мм;
- - доступной ценой (ниже, чем у жестких поливинилхлоридных материалов);
- - при соблюдении правил монтажа трубопровод из этого материала способно прослужить до 40-а лет.
Гофрированные поливинилхлоридные трубы пвх для ливневой канализации обладают одним единственным недостатком – при рытье траншей необходимо следовать четким правилам.

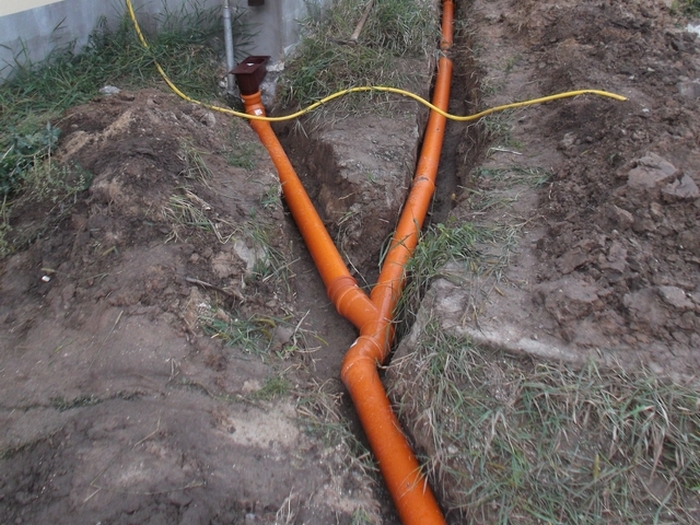

Устройство ливневой канализации из ПВХ труб
- - установить контур системы от дома до колодца (нарисовать на земле), присоединить к нему дополнительные ветви от остальных построек
- - выкопать траншеи с глубиной, на 30 – 50 см превышающей уровень промерзания (если не планируется утеплять трубопровод) и колодец;
- - уклон не должен быть меньше, чем 1- 2 см на один метр трубопровода;
- - коллектор не должен располагаться ближе, чем 10 метров от дома;
- - в местах разветвления необходимо установить смотровые колодцы;
- - если не планируется использовать коллектор, то трубопровод следует монтировать из дренажных материалов (с продольными отверстиями);
- - на дне траншеи необходимо соорудить и утрамбовать песчаную подушку;
- - установить дождеприемники с пескоуловителями.
Гофрированные канализационные трубы пвх – монтаж
Самый простой способ соединения гофрированных материалов – при помощи раструба с уплотнительным кольцом. Перед монтажом необходимо нарезать материал в соответствии с разметкой и снять с гладких концов фаску. Герметичности, создаваемой уплотнительным кольцом, для этого вида трубопровода достаточно.
Но во время монтажа могут понадобиться так же муфты с партрубком, угольники и колена. По окончании монтажа трубопровода его присоединяют к дождеприемникам при помощи колен. Соединения необходимо обработать силиконовым герметиком или клеем. Только потом можно закапывать траншеи.
Двухстенные трубы пвх для ливневой канализации – оптимальный вариант для сооружения водоотводов. При приобретении качественных материалов и соблюдении всех правил монтажа и установки трубопровод из этого материала прослужит несколько десятилетий.
Устройство ливневого водоотвода— важная составляющая коммуникационной системы частного дома, наличие которой в последнее время перестало считаться чем-то лишним. Правильно выбранные трубы для ливневой канализациигарантируют долгий срок эксплуатации этой дренажной системы, отсутствие неприятных последствий дождей и исключают риск возникновения аварийных утечек. Плюс, не надо часто прочищать и ремонтировать трубопроводное оборудование канализации.
Металлические трубы
Стальные трубы
К металлическим трубам для канализации относятся трубы из стали и чугуна. Конечно, если вопрос экономии на первом месте, то трубам из чёрной стали не равных: они прочны, их легко обрабатывать, они могут выдерживать довольно высокие температуры и стоят дешева.
Но надо учитывать, что большой вес и склонность к коррозии быстро выведут из строя стальные трубы. Подобные трубы используют преимущественно на предприятиях, где необходимо транспортировать по трубам продукты нефтехимии высокой температура.
Чугун обойдётся вам гораздо дороже, но зато он не столь сильно коррозируется как сталь. Сегодня чугун используют при прокладке канализации в квартирах и ещё чаще для внешних выводов в коллектор и канализационных стояков.
У чугуна есть те же самые плюсы, что и у стали, но также есть ряд существенных недостатков:
- Шероховатая внутренняя поверхность, которая приводит к нарастанию на стенках труб грязи и, как следствие, снижает скорость тока воды;
- Внушительный вес, затрудняющий строительные работы;
- Чугунные трубы трудно монтировать, так как требуются специальное оборудование и навыки.
Чугунные трубы
Чугунные трубы удобно использовать при прокладке наружной части ливневой канализации, поскольку чугун — самый прочный материал, у которого срок эксплуатации неопределённо долгий.
Полимерные трубы
Полимерные материалы — наиболее популярные в современном строительстве любых систем канализации, включая ливневую. Причём трубы из полимерных материалов используют не только для прокладки наружной части ливневой канализации, но и подземной.
При монтаже полимерных труб советуем учитывать тот факт, что полимерные материалы изменяют свои размеры и положение вследствие даже незначительных перепадов температуры. Так что при монтаже надо оставить немного свободного места, а не то полимерные трубы могут сломать прилегающую к ним отделку.
При производстве полимерных труб применяют три вида материала:
- Полипропилен;
- Поливинилхлорид;
- Полиэтилен;
- Непластифицированный поливинилхлорид.
Кратко охарактеризуем каждый материал.
Ливневая канализация из полипропиленовых труб — самая долговечная. Если соблюдать все правила эксплуатации, то такие трубы прослушать не меньше 70 лет. Полипропиленовые трубы выдерживают большие температуры, они неприхотливы в монтаже и у них повышенная теплоёмкость. Правда, такие трубы несколько непрочны, но для ливневой канализации это не важно.
Канализационные трубы из поливинилхлорида удобно использовать для подземной части ливневой канализации, где важен самотёк. Поливинилхлоридные трубы прочны, у них низкий процент поверхностного расширения, и они стойки к ультрафиолетовым излучениям. Но учтите, при низкой температуре такие трубы теряют эластичность и становятся очень хрупкими, а при высокой — деформируются.
Агрессивные органические вещества также разрушительно влияют на ПВХ трубы. Опасность для здоровья представляет ядовитый газ фосген, который выделяется при горении поливинилхлоридных труб, поэтому избавляться от них таким образом строго запрещено!
Не советуем использовать трубы ПВХ для устройства подземной части канализации, а если и принять их здесь, то затем надо обязательно утеплить. Более выгодны поливинилхлоридные трубы для наружной части, например, для сбора воды с крыши дома.
Поливинилхлоридные трубы
Труба полиэтиленовая для ливневой канализации- оптимальный вариант, так как у неё деятельный срок службы и её легко монтировать. Полиэтилен много качественней и удобней, чем жёсткие материала типа стали и чугуна. Полиэтиленовая канализация, можно сказать — новый шаг в истории развития трубопроводных систем. Лучше всего использовать полиэтиленовые трубы для отвода воды. Срок службы таких труб в среднем доходит до 50 лет, чугунные же аналоги служат не больше 25 годов. Плюс, полиэтилен безвреден для здоровья человека с точки зрения гигиены и санитарии.
Канализационные трубы из ПВХ материала универсальны в применении. Их можно использовать как для устройства подземной, так и для наземной части ливневой канализации. Минусы непластифицированных поливинилхлоридных труб — это, во-первых, огнеопасность, и, во-вторых, малый температурный диапазон. Итак, назначение труб из ПВХ материала — это монтаж неземной части ливневой канализации (дождесборников, например) и подземной (труб ведущих к коллектору, к примеру).
Общее преимущество всех полимерных труб — это их не смачиваемость водой, что даёт возможность трубам отталкивать идущую воду, не давая её прилипать к стенкам. Благодаря этому, даже спустя десятки лет внутренняя поверхность стенки будет гладкой и чистой.
В процессе монтажа труб вы наверняка столкнётесь с необходимостью обрезать трубы. При обрезке труб из полимерных материалов образуются заусенцы, которые обязательно надо убрать, иначе они будут собирать на себя различный мусор. Чтобы прилегание было более качественным, край труб всегда делайте гладким и с внутренней, и с внешней стороны.
Итог
Итак, на основе всего выше сказанного вам, наверно, трудно сделать определённый вывод. Поэтому давайте мы сделаем его за вас:
- При устройстве наземной части ливневой канализации лучше применить трубы из полипропилена.
- При устройстве подземной части — трубы из поливинилхлорида, чугуна либо непластифицированного поливинилхлорида.
