Сегодня мы поговорим о том, как проверить диодный мост своими руками, сэкономив при этом деньги и время на поездку к специалистам в автосервис. Когда-то я уже писал о том, как сделать ремонт генератора ВАЗ 2101, на этот раз мы поговорим конкретно про диодный мост, точнее о том как его проверить в домашних условиях.
Замена
Для замены диодного моста надо будет снять генератор с автомобиля. Чтобы разобрать генератор и снять диодный мост Вам понадобятся головки на 8 и 10.
Убедитесь, что ваши пальцы не касаются металлических контрольных точек, или вы просто измерите сопротивление кожи. Если транзистор хорош, вы должны получить показания разомкнутой цепи от коллектора к эмиттеру. Подключите положительный вывод вашего Ом-метра к основанию. Коснитесь другого провода вашего счетчика в коллектор.
Чтобы проверить, переместите вывод от коллектора к эмиттеру, и вам все равно нужно прочитать. Если ваш счетчик считывает разомкнутую цепь, подключите отрицательный провод к основанию и коснитесь положительного вывода на коллектор. Проверьте, измеряя от базы до эмиттера.
Первым делом нужно разобрать генератор на 2 части, для этого отворачиваем гайки на болтах, которые скрепляют корпус генератора
Следующим действием отворачиваем головкой с удлинителем гайки крепления диодного моста и, отсоединив колодку от генератора, снимаем его
Установка нового диодного моста происходит в обратном порядке.
Некоторые транзисторы имеют диоды от коллектора к встроенному в них эмиттеру. Некоторые транзисторы имеют резисторы от основания до встроенного в них излучателя. Некоторые транзисторы - Дарлингтон. Когда питание отключено от цепи, вы можете попробовать некоторые из вышеперечисленных измерений на транзисторах, находящихся в цепи. Однако ваши показания могут быть обманчивыми из-за резисторов и других компонентов в цепи. Перед выполнением измерений вы можете попытаться отключить базовый провод от цепи.
Не забудьте повторно подключить его после тестирования. Для исследования диодных цепей, в частности тех схем, которые полезны для ректификации: преобразования переменного тока в прямые токи. Осциллограф и кабель или зонд. Компонентная плата с установленными на ней компонентами. Обратите внимание, что диоды монтируются на панели компонентов, так что два имеют противоположное направление полярности от двух других. Цветная полоса на диоде указывает на положительный «конец».
Как проверить
Заметить, что есть какие-то проблемы с диодным мостом, не так уж и сложно. Достаточно установить, что аккумуляторная батарея не получает достаточный объем заряда или же наоборот поддается избыточному заряду (перезаряд АКБ).
Основная задача выпрямительных диодов генератора - это однонаправленное пропускание электрического тока и блокирование его прохождение назад, от бортовой сети автомобиля.
Стрелка диодного символа указывает направление, в котором ток испытывает наименьшее сопротивление, называемое «вперед». В обратном направлении сопротивление намного выше. Вы подключите осциллограф к этому резистору, чтобы наблюдать за потенциальным падением на нем. Диод - это не-омическое двухконтактное устройство. Его сопротивление не является постоянным, а является функцией тока диода. На рисунке 2 показана зависимость между диодным напряжением и током, характерной кривой диода.
Простая проверка на автомобиле
Диоды, используемые в этом эксперименте, представляют собой полупроводниковые переходные диоды. Они позволяют легко проходить ток в одном направлении, блокируя ток в обратном направлении. Характерная кривая диода очень различна для двух направлений тока. Это пороговое напряжение «Зенера» используется в специально разработанных диодах для регулирования напряжения. При предварительном проектировании и анализе схемы полезно рассматривать каждый диод в цепи как способный проводить только в направлении стрелки его символа и не способный проводить в обратном направлении.
Если же ток пропускается в обе стороны или же вообще не пропускается через диоды, значит они неисправны. Бывает такое после неудачного «прикуривания» (перепутанный «+» и «-»), а также вследствие попадания на диоды влаги.
Итак, проверка может производиться как на извлеченном из генератора мосту, так и без разборки (снятия). Сначала рассмотрим вариант прозвона диодов при помощи обычной 12-вольтовой лампы, без разборки генератора. Для этого необходимо снять защитный кожух генератора и отсоединить вывод «Б» регулятора напряжения от клеммы «30». Также следует отсоединить провода и от вывода регулятора «В». Обратите внимание, что 3 диода, помеченные красным цветом, это «плюс», а 3 диода с черными метками - «минус».
Если к цепи подключено переменное напряжение, рассмотрите каждый полуцикл отдельно. В течение каждого полупериода источник напряжения подает ток в одном конкретном направлении. Нарисуйте все пути проводимости для этой ситуации. Затем подумайте, что произойдет, когда источник поставляет ток в противоположном направлении. Нарисуйте все пути проводимости для этого случая, используя другой цвет карандаша или чернил.
На рисунке 4 показана схема полного выпрямителя. Генератор сигналов генерирует синусоидальную волну, полярность которой меняется на каждый полупериод. Поэтому ток через резистор всегда имеет такое же направление, как показано на рисунке ниже. На рисунке 4 показано «алмазное» представление схемы. На рисунке 6 показана такая же схема в виде «прямоугольной» формы.
Первым делом все диоды проверяются на замыкания: через лампу подсоединяем «плюс» от АКБ к клемме «30», в то время как «минус» - к корпусу генератора. В случае, если лампа горит, «плюсовые» и «минусовые» диоды имеют короткое замыкание. После этого проверяются на замыкание отдельно «минусовые» диоды. Для это «плюс» аккумулятора через лампу соединяем с крепежным болтом диодного моста, «минус» - на корпус. Когда наблюдается свечение лампы, это означает, что есть замыкание в одном или нескольких «отрицательных» диодах.
Например, в прямоугольной диаграмме легко видеть, что если два конца диода удаляются из схемы, схема становится «полуволновым» выпрямителем. Средние два диода действуют, чтобы направлять чередующиеся половинные циклы на нагрузку в правильном направлении. Какие два диода соответствуют этим в алмазной форме схемы?
Схема диода модифицирует эту волну различными способами. Вы будете наблюдать выходной сигнал с помощью осциллографа. Потенциал между нагрузкой, конечно, пропорционален току через нагрузку, а ток представляет собой интересное количество. Это хороший пример использования высокоимпедансного вольтметра для измерения тока через известный резистор. Внутреннее входное сопротивление осциллографа составляет много мегаом, намного больше 1 кВт, поэтому его влияние на схему незначительно.
Проверять «положительные» диоды нужно аналогичным способом, только теперь к болту подключаем «минус», а «плюсовую» клемму батареи определяем на зажим «30». Как и в предыдущем случае, свет лампы будет сигнализировать, что имеется замыкание по одному или нескольким «плюсовым» диодам.
Дополнительные диоды «прозваниваются» так: «плюс» через лампу подключается к выводу генератора «61», а «-» идет на болт крепления диодного моста. Свет лампы укажет на наличие короткого замыкания в одном из дополнительных диодов. В заключение отметим, что определить, какой именно диод выдает замыкание, возможно лишь после снятия моста и поочередной проверки всех его элементов.
Сигнальный генератор, 3, находится слева от диаграммы, осциллограф находится справа. Все подключения к осциллографу сделаны на одном из своих вертикальных входов. Убедитесь, что провод заземления шасси осциллографа имеет прямой путь к основному выводу шасси генератора сигналов. Символ «земля» показан на диаграммах, чтобы напомнить вам об этом. Нет необходимости заземлять эту цепь.
В большинстве частей этого эксперимента вы будете измерять напряжения в разных точках относительно этой земли. Эти компоненты будут использоваться позже. Установите генератор сигналов для генерации синусоидальных волн частотой 60 Гц. Затем вы можете увидеть две формы сигнала на экране одновременно, для удобства сравнения. Настройте осциллограф, чтобы сделать калибровочные показания напряжения на вертикальной оси его экранной сетки. Обязательно включите небольшое напряжение, менее одного вольта. Если оба прибора имеют один из своих терминалов, подключенных к электрическому «безопасному» заземлению, они будут «коротко замыкаться» частью этой схемы.
Автомобильный генератор является одним из важнейших механизмов транспортного средства, так как от его работоспособности зависит функциональность всех электрических узлов и оборудования. Вышел из строя генератор – встала машина. Некоторые автовладельцы, в этой ситуации, впадают в панику, везут свое авто в мастерскую, чтобы выявить признаки неисправности генератора и произвести довольно дорогостоящий ремонт. Но для более опытных людей такая поломка не вызывает трудностей, так как они прекрасно знают, что проверку диодного моста генератора или выявление другой неисправности можно легко провести самостоятельным путем.
Возможные причины выхода из строя диодного моста
Посмотрите, есть ли какой-либо инструмент, обеспечивающий простой способ устранить это заземление. Если нет, тогда решение должно «поднять» защитное заземление силового кабеля генератора сигналов. Используйте «адаптер заземления», но не оставляйте его заземляющую вкладку. Перед тем, как это сделать, проконсультируйтесь с вашим инструктором.
Проверка генератора на автомобиле мультиметром
Настройте схему мостового выпрямителя, как показано на рисунке. Нарисуйте выходной сигнал и объясните его. Мы нарисовали стрелки на схеме, показывающей текущие пути в течение одного полупериода. Верхний и нижний диоды не имеют тока в этом полупериоде. Используя цветное перо, укажите текущие пути для другого полупериода, когда ток направлен вверх через генератор.

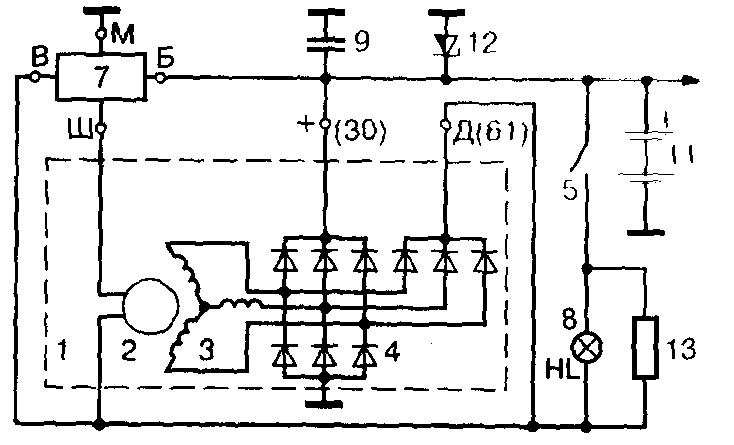

Схема генератора автомобиля довольно проста: основой механизма является ротор, на котором располагается обмотка возбуждения генератора, концы которой ведут непосредственно на два контактных кольца. Вторая важнейшая часть электромеханизма автомобиля – статор, состоящий из пластин, произведенных из специальной электротехнической стали. Если внимательно рассмотреть статор, то можно увидеть пазы, в которых расположена трехфазная обмотка, подключенная к нулевой точке и выпрямительному диодному блоку.
Фильтрация. Сравните это с соответствующим измерением в шаге 8 процедуры. На рисунке 9 мы показали пути тока, когда ток генератора был направлен вниз, и попросил вас нарисовать пути, когда он был направлен вверх. На рисунке 10 мы сделали это для вас, чтобы вы могли проверить свой предыдущий ответ. Обратите внимание, что в течение обоих полупериодов ток через резистор направлен вниз по диаграмме.
Здесь важная деталь. Используйте этот факт, чтобы интерпретировать форму пульсации, которую вы наблюдаете. Прямое отображение диодных характеристических кривых. Если у вас есть осциллограф, который позволяет вводить внешний сигнал на горизонтальную ось, вы можете отобразить график характеристической кривой диода непосредственно на экране. Горизонтальная ось отображает напряжение на диоде.
На ВАЗ:
Вал ротора снабжен двумя шариковыми подшипниками, смазочного наполнителя которых должно хватать до конца эксплуатационного срока автомобильного генератора.

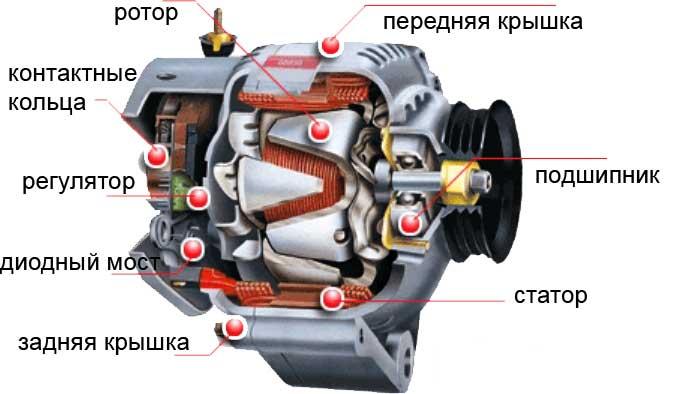

Собственно рассмотреть генератор современного автомобиля можно по фото, специально размещенного для этого в статье.
Таким образом, вы ожидаете увидеть график тока диода по сравнению с напряжением на экране области видимости, похожий на рис. Нарисуйте график того, что вы наблюдаете на экране области видимости, и правильно назовите оси тока и напряжения. Ваш эскиз должен точно отображать детали формы по отношению к линиям сетки экрана области. Используйте калибровочную бумагу для обеспечения точности и удобства.
Признаки неисправности генератора и пути их устранения
Приложение: прямое и обратное сопротивление. Альтернативная процедура для использования, если имеется соответствующее оборудование. Если у вас есть омметр, предназначенный для безопасного измерения сопротивления диодов, вы можете использовать его для измерения прямого и обратного сопротивления диодов на панели компонентов. Такой счетчик должен иметь ток омметра, достаточно маленький, чтобы он не мог повредить диод. Не предполагайте, что измеритель способен на это, пока вы не проверили его руководство по эксплуатации или не измерили его ток омметра самостоятельно.
Для проверки работоспособности генератора на автомобилях ВАЗ достаточно обратить внимание на сигнализатор, расположенный на панели приборов транспортного средства. Лампочка прибора должна загораться при включении зажигания и сразу гаснуть, когда . Признаком неисправности генератора является то, что сигнализатор слишком ярко или блекло загорается, не включается или продолжает работать после запуска двигателя.
Если у вас есть сомнения, обратитесь к своему инструктору. Дефект диода, который измеряет долю ома в обоих направлениях. Также неисправен диод, который измеряет очень высокое сопротивление в обоих направлениях. Шаги 6 и 7 шага являются еще одним способом измерения прямого и обратного сопротивления диодов. Даже если вы измерили их омметром, необходимо выполнить следующие шаги для их поучительного значения и получить опыт в интерпретации измерений, выполненных с помощью осциллографа.
Все диоды на панели компонентов идентичны, в пределах производственных допусков. На шагах 6 и 7 вы определяете прямое и обратное сопротивление типичного диода путем подключения диодов попарно. Когда два идентичных диода последовательно, обратные, пара имеет сопротивление, почти равное обратному сопротивлению одного диода. Когда они соединены параллельно, но с противоположной полярностью, их сопротивление почти такое же, как прямое сопротивление каждого диода. Объясните, почему это так, с соответствующими диаграммами.
Существует несколько проблем с этим механизмом, но данную статью мы решили посвятить только одной из неисправностей — проблеме с диодным мостом. Остановимся на этом вопросе более подробно, так как, к сожалению, не каждый владелец транспортного средства знает, как прозвонить диодный мост генератора. Диодный мост является важной частью генератора, так как обеспечивает подачу электрического тока в нужном направлении, одновременно препятствуя его движению в обратном направлении.
Как проверить диодный мост ВАЗ в домашних условиях?
Подключите плату, как показано на рисунке, так что два диода параллельны противоположной полярности. Подключите цепь, как показано ниже. Два диода последовательно, но наоборот. Вычислите или оцените обратное сопротивление диодов. Если оба прибора имеют один из своих терминалов, подключенных к электрическому «безопасному» заземлению, то они являются общими. Если их нет, тогда решение должно «поднять» защитное заземление силового кабеля генератора сигналов. Используйте «заземляющий адаптер», но не оставляйте заземляющую вкладку.
Существует два варианта проверки – с помощью обычной лампочки накаливания на 12 вольт и используя более продвинутый инструмент — мультиметр.
Проверку, в принципе, можно произвести без разборки генератора, но такой вариант не позволит точно определить какой именно диод поврежден, обозначая только приблизительную зону поломки.
Перед этим проконсультируйтесь с инструктором. Кто они такие? Подсказка: подумайте о том, что произойдет, если резистор и конденсатор перестанут в цепи? Нарисуйте выходную форму фильтра фильтра по сравнению с полноволновым выпрямленным сигналом и определите, как постоянная времени влияет на выходную форму волны.
Распространенные причины перегорания диодов
Обсудите преимущества и недостатки использования большого значения емкости фильтра. Обсудите преимущества и недостатки использования большого значения сопротивления в фильтре. Когда два идентичных диода последовательно, обратные, пара имеет сопротивление в любом направлении, почти равное очень высокому обратному сопротивлению одного диода. Когда они соединены параллельно, но с противоположной полярностью, их сопротивление в любом направлении почти такое же, как и очень низкое прямое сопротивление каждого диода.
Проверка диодного моста происходит в несколько этапов
1. Подготовка. Перед тем как производить ремонт и замену диодов в генераторе следует его подготовить к данной процедуре. Для этого необходимо демонтировать защитный кожух механизма и отсоединить выводы регуляторов «Б» и «В». Не стоит забывать, что положительные диоды имеют красную маркировку, тогда как отрицательные – черную.
2. Общая проверка. Первым делом проверяются на замыкание все диоды. Лампа накаливания подсоединяется «минусом» на корпус генератора, а «плюсом» к клемме «30» от АКБ – если начинает гореть, то один или несколько диодов в мосте повреждены, то есть в цепи происходит короткое замыкание.
3. Проверка отрицательных диодов. Лампочка подсоединяется своим «минусом» на корпус генератора, «плюс» – через лампу, соединяется с болтом крепления моста. Если наш диагностический инструмент начинает подавать признаки жизни – проблемы присутствуют в одном или в нескольких отрицательных диодах.
4. Проверка положительных элементов моста генератора. Процедура схожа с предыдущим процессом, только плюсовую клемму через лампочку перемещаем на зажим «30», «минус» переносится на болт крепления. Возгорание лампочки явно показывает проблему среди элементов положительных диодов.
5. Завершение проверки. Завершением процедуры, показывающей, что один или несколько диодов сгорели, является проверка дополнительных диодов. «Минус» лампочки остается на своем месте (болт крепления), а «плюс» подключается к выводу «61». Работа лампы накаливания определяет неисправность в цепи дополнительных диодов.
Как проверить диодный мост генератора ваз 2106, 2109, 2110 мультиметром? Достаточно просто. Для этого потребуется полностью снять диодный мост с генератора, а сам прибор переключить на режим проверки диодов. В первую очередь проверяется цепь дополнительных диодов полностью, а, если была обнаружена неисправность, каждый из них по отдельности:
- положительный щуп прибора подсоединяется к шине диодов;
- отрицательный к выбранному диоду.
Если элемент находится в рабочем состоянии, то показания на экране мультиметра должны устремиться к бесконечности – перестановка щупов должна привести к показателям в несколько сотен Ом. Если прибор выдает совершенно другие показания, то диагностируемый диод следует заменить.
Аналогичным методом проверяются и схема из положительных или отрицательных диодов, прощупывая каждый из них и заменяя изделие, в случае необходимости.
Причин, почему сгорает диодный мост генератора, довольно много и, очень часто, они являются следствием невнимательных действий самого водителя. Например, неправильное подключение клемм аккумулятора, повышенная нагрузка, езда в особо сложных условиях и так далее. Поэтому, если вы не хотите иметь проблем с одной из важнейших элементов своего транспортного средства – генератора, то рекомендуется более осмотрительнее и аккуратнее водить свой автомобиль.
