Кровельная проходка для мягкой кровли. Проходка кровельная - устройство. Состав кровельных проходок

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура. От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Проход дымохода через черепичную кровлю

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

• Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
• Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
• Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
• В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
• Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена .
• Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
• Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее . Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

Приступая к этому процессу, необходимо узнать и соблюсти установленные правила СНиП 41— 03— 01— 2003 . Работы по монтажу дымохода понадобится в следующих случаях:

• при строительстве кровли;
• при ремонте кровли;
• при установке отопительного прибора или строительстве печи.

Оптимальное расположение дымохода на крыше — 1.5м от конька

Опытные печники советуют располагать выход трубы ближе к самой высокой точке крыши-коньку, и он должен подниматься над ним не менее, чем на полметра. Это удобно тем, что на площади выше трубы будет собираться меньшее количество снега, что при его таянии снижается риск пр отечки.

Если оголовок трубы находится ниже по скату крыши, он также должен быть поднят над покрытием не ниже полуметра.

Нужно отметить, что очень важным при проведении этого процесса является тип дымохода и его отделка, так как есть несколько вариантов оформление этого важного для всего дома узла. Выведение оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размера. Дымоходные трубы могут быть изготовлены из металла, кирпича, асбестоцемента или керамики. Для каждого вида трубы проход устраивается определенным образом.

Оформление кирпичных труб, выводимых через крышу, имеет свой тип монтажа. Отштукатуренный оголовок трубы заделывается совсем другим способом, а керамический или металлический дымоход имеет несколько методов заделки швов между ним и кровлей.

Материал кровли также играет немаловажную роль в оформлении по нему швов вокруг дымохода.

Для разных видов кровельных материалов легко найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной . Главное — подобрать правильный уклон этого элемента. Очень важно, чтобы труба была расположена в отверстии крыши таким образом, чтобы расстояние между ней и кровлей, а также стропилами была не меньше 5— 7 см. Эти щели заполняются негорючим изоляционным материалом, например, асбестом.

Элементы для изоляции круглых труб

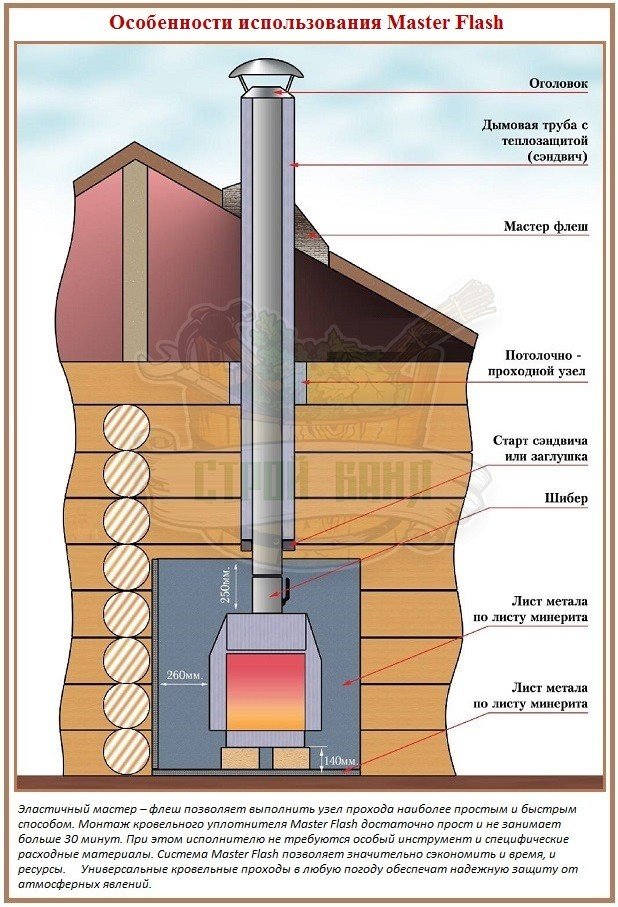

Для вывода круглой трубы, которая может быть изготовлена из металла или керамики, нужно правильно проделать отверстие в кровле. Вокруг отверстия, изнутри крыши, рекомендуется закрепить, металлический лист или специально изготовленную панель из металла с отверстием для трубы. Если необходимо, нужно добавить для их крепления дополнительные бруски в обрешетку .

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельной проходкой, следует выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, предназначенных именно для этой процедуры, разных форм и диаметров.

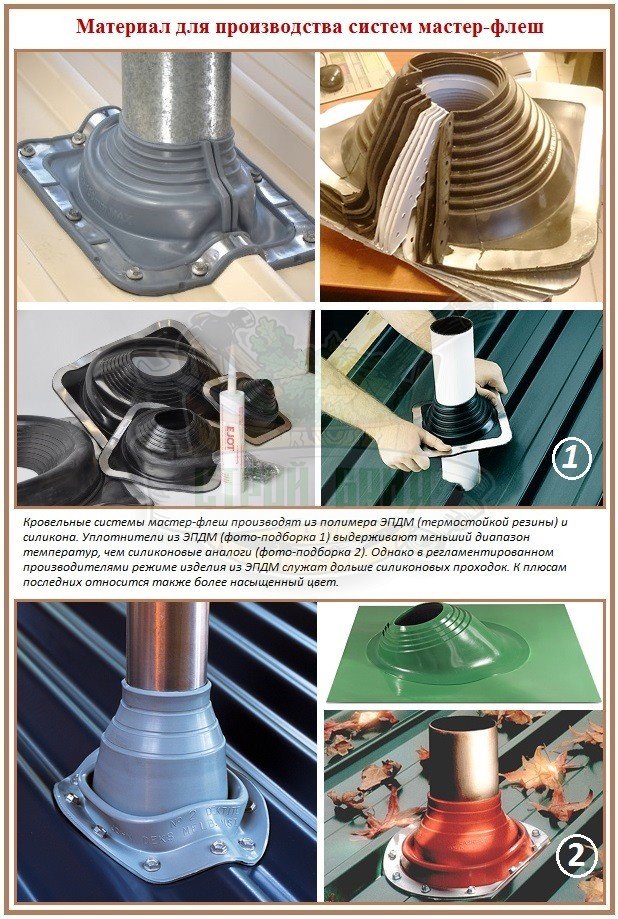

Эластичная кровельная проходка

Труба, выводимая через крышу, имеющую уклон, соответственно потребует специального уклона проходки. Также, можно сказать , что ее выбор будет зависеть и от материала, которым покрывается крыша. Это учитывается для того, чтобы добиться наилучшего эффекта герметизации.

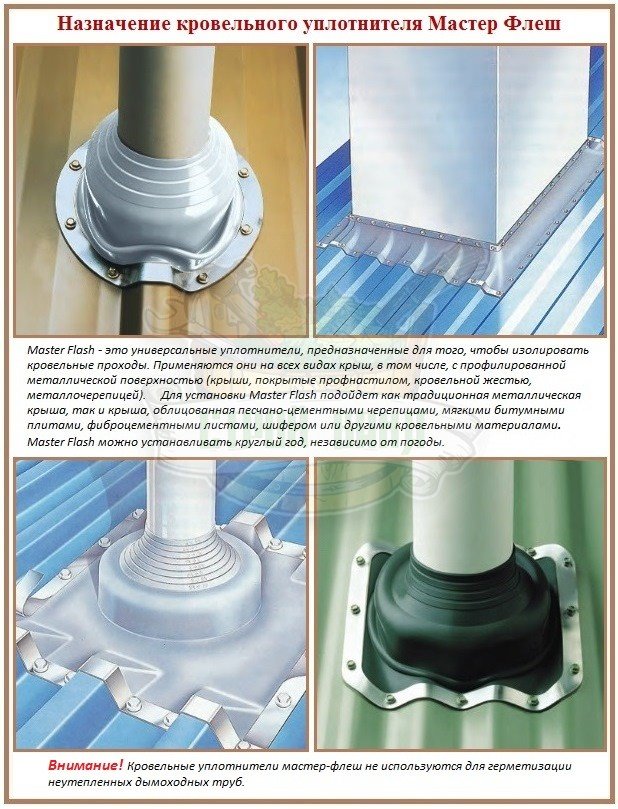

Кровельная проходка представляет собой пирамидку, состоящую из нескольких ступенек. Пирамида расположена на гибком квадратном или круглом фланце. Изготавливается весь элемент из силикона или стойких видов резины, хотя иногда одна из ее частей может быть выполнена и из алюминия. Благодаря эластичности этих материалов, проходка хорошо совмещается с любой кровлей, и не реагирует на воздействие ветра или схода снега.

К положительным характеристикам подобных изделий можно отнести:

• стойкость к химическим и ультрафиолетовым воздействиям;
• стойкость к перепаду температур, от — 50 до + 130 градусов;
• гибкость;
• широкая цветовая гамма — их можно подобрать под любой цвет крыши;
• эстетичность, возможность придания законченности покрытию;
• благодаря хорошему прилеганию к кровле, проходка гарантирует отличную герметичность;
• гибкость детали дает возможность ее установки на любой уклон крыши.

Так как проходки выпускаются разного размера, их нужно правильно подобрать по диаметру дымохода и уклону крыши. Размеры указываются на корпусе самого элемента.

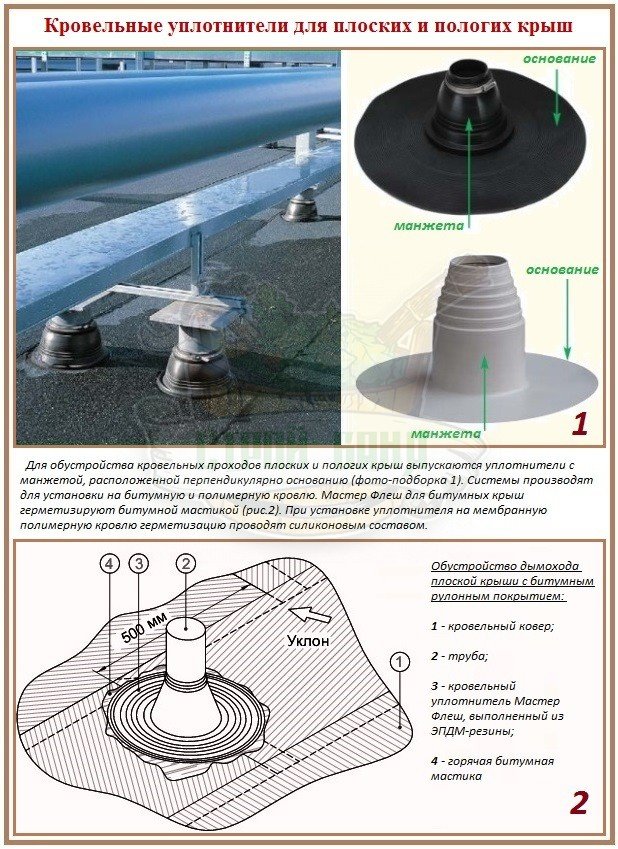

• Прямая проходка используется в основном на крышах, имеющий небольшой уклон, около 25 градусов, и на плоских крышах.
• Угловая проходка, фланец у которой должен быть закреплен под определенным углом, например, в 20 градусов, используются для герметизации труб, устанавливаемых на крышах, имеющих уклон более 25 градусов.

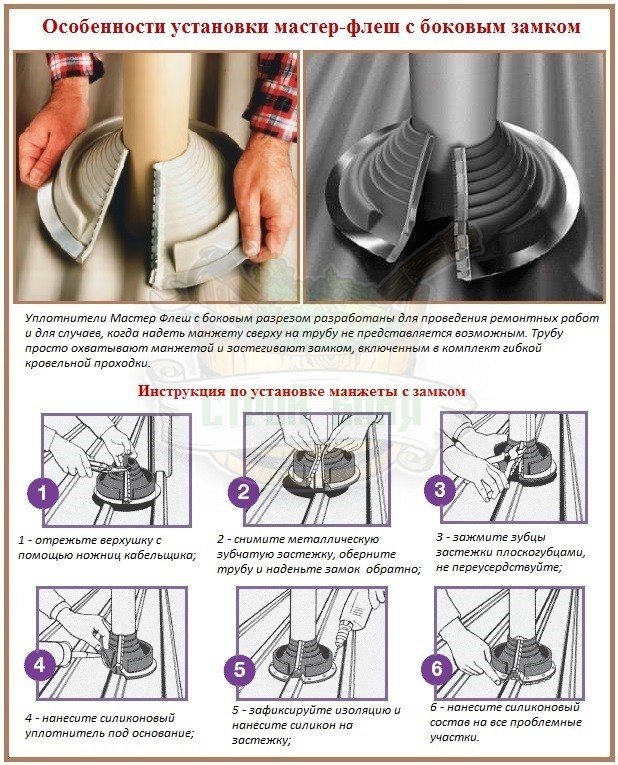

• Универсальная проходка, которую можно подогнать под любой диаметр тр убы, выглядит следующим образом: на каждой из ступенек пирамидки проходки указан диаметр, для которого она предназначена. Мастеру только остается срезать лишнюю верхушку и произвести ее монтаж на трубу.

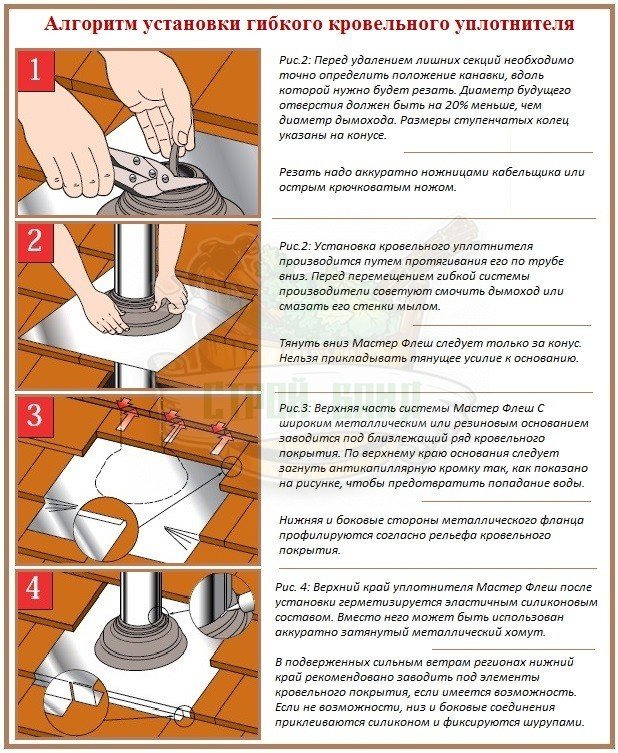

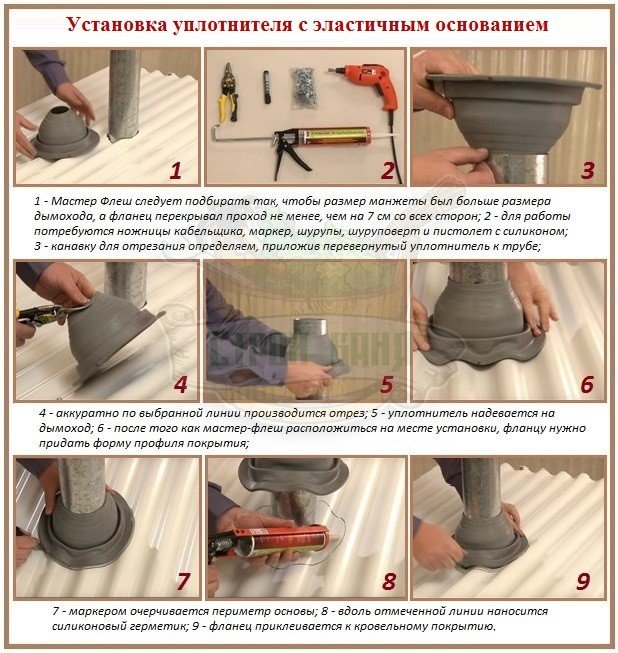

Монтаж мягкой кровельной проходки для трубы дымохода

Монтаж этого гидроизолирующего элемента достаточно прост:

Процесс монтажа — прост и понятен

После гидроизоляции — крепится к кровле саморезами

• если приобретен универсальный вариант, с него срезается лишняя часть;
• далее проходка надевается на трубу и прижимается к кровле. Если кровля ребристая, гидроизоляция должна принять форму ребер покрытия;
• затем в ход идет герметик, которым промазываются края фланца и крепко прижимаются к кровле;
• последним этапом идет фиксация проходки по фланцу к кровле с помощью саморезов или заклепок .

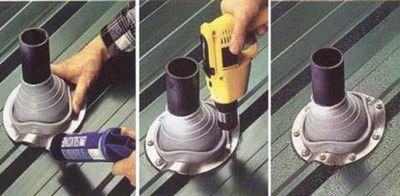

На представленных фото хорошо виден процесс монтажа гидроизоляции.

Металлическая проходка

Другим вариантом гидроизоляции металлической трубы может стать металлическая же проходка, которая также продается в готовом виде. Она имеет отличные характеристики, но может быть установлена только на кровлю, не имеющую рельефного рисунка, например, мягкую. Еще одним условием, необходимым для плотной установки фланца к покрытию, является идеально подобранный угол элемента к уклону крыши.

• Существуют разные модели металлических проходок. На некоторые из них труба закрепляется и впаивается изнутри, а снаружи надевается и приваривается верхний оголовок дымохода.

• Может быть и другой вариант, когда труба проходит через проходку насквозь и сверху на нее закрепляется разъемная металлическая часть, не позволяющая проникнуть влаге вовнутрь .
• Фланец приклеивается на кровлю с помощью герметика, а затем прикручивается саморезами.

Квадратная, прямоугольная труба

Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Проходя через чердак, он подводится к крыше. Далее в кровле устраивается отверстие, которое должно быть оформлено изнутри металлическим листом с проделанным отверстием посередине по форме трубы. Через это окошко оголовок и выводится на поверхность крыши. Такой вариант удобен при выведении дымохода через частую обрешетку в крыше, например, когда устраивается мягкая кровля.

Если обрешетка установлена на определенном расстоянии (например, шиферная кровля), хорошо, если труба пройдет между стропилами. Но случается и так, что труба упирается в одну из поддерживающих крышу балок или они находятся слишком далеко от стенок трубы. В этом случае приходится устраивать дополнительные детали стропильно-балочной системы, которые позволят закрепить жаростойкую изоляцию и гидроизоляцию вокруг дымохода.

Когда квадратная труба проведена через кровлю, швы вокруг нее заделываются негорючими материалами, а сверху устанавливается проходка-кожух из металла, выкроенного особым образом.

На рисунке показан фартук, состоящий из четырех частей, который собирается несложным способом. Такая проходка устраивается под покрытие крыши, а сверху него укладывается материал кровли. Щели, образовавшиеся в области примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

Если герметизация проводится сверху кровельного материала, то его делают слоем мягкой гидроизоляции, состоящей из специальной ленты, которая производится на основе алюминия и свинца. Она хорошо закрепляется с помощью герметика на любой ровной поверхности или же имеющей определенный рельеф.

На самой трубе мягкая гидроизоляция также сажается на герметик, и закрепляется специальными металлическими полосами. На фото хорошо видна конструкция такой защиты.

Один из вариантов прохода трубы дымохода через кровлю — видеоурок

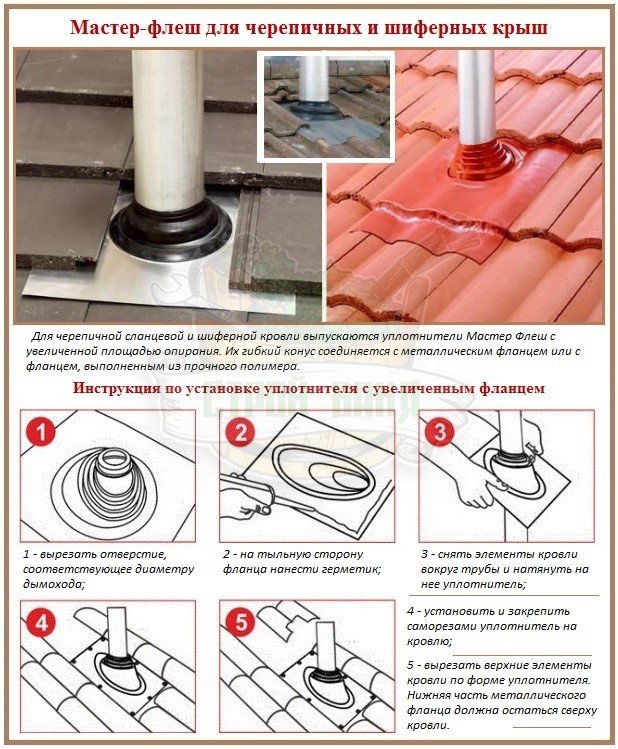

Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Критерии безопасности прохода трубы дымохода через кровлю

Невозможно в масштабе одной публикации как охватить все варианты проведения дымоходов через кровлю, так и рассказать обо всех важных хитростях при этих работах. Но, есть моменты, которые знать крайне необходимо.

• В устройстве некоторых крыш встречаются слои из разных материалов, которые не имеют выраженных огнестойких свойств. Поэтому очень важно предусмотреть правила пожаробезопасности.

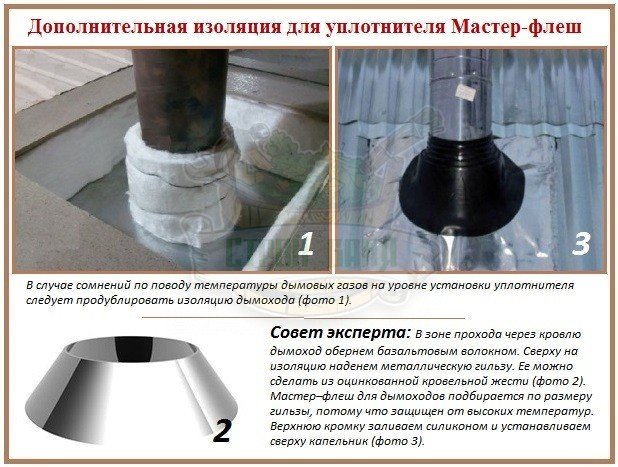

Для того чтобы обезопасить деревянные перекрытия и другие горючие материалы, вокруг дымохода любой формы выстраивают специальные короба.

Труба размещена в специальном огнеупорном коробе

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выстраивается вровень с обрешеткой , на которую и настилается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленной на нем пароизоляции и утепления от возможного перегревания и возгорания. Неплохо, если между дымоходом и огнестойкими материалами также будет расстояние около 5— 7 см.

• Приобретая проходку, нужно обязательно убедиться в ее надежности и стойкости к перепаду температур и повышенному нагреванию, и только потом на гидроизоляционные качества.
• Очень важна правильная установка трубы и ее прохода через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от верного монтажа этого узла будет зависеть сохранность вашего здоровья и имущества.
• Материалы, которые используются в таких работах, должны соответствовать необходимым требованиям именно для этого устройства. Нельзя, например, использовать вентиляционные трубы для дымоотведения из отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, и лучше проконсультироваться со специалистом, если что-то вызывает сомнение.

В любом случае, если вы никогда не имели дело с подобными видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который производил данный процесс не один раз. Он быстрее справиться с поставленной задачей и не испортит общий вид крыши.

При обустройстве кровли не существует мелочей. Эта сложная система включает в себя несущую конструкцию, утеплитель, гидропароизоляцию и различные аксессуары, в числе которых кровельная проходка. Каждый элемент сооружения выполняет собственную функцию, что в целом обеспечивает прочный и качественный кровельный пирог.

Сложная конструкция покрытия для крыши должна быть герметичной. Если это не так, перепад температур в течение суток провоцирует образование конденсата, который оседает на гидроизоляционный слой и частично выводится наружу. Остаток влаги может оставаться внутри и в холодное время года образует наледь, разрушающую кровельное покрытие.

Для того чтобы избежать этой неприятной ситуации, используется вентиляция, которая создает дополнительную циркуляцию воздуха в подкровельном пространстве. Все выходы антенн, труб, вентиляции и т.п. должны быть тщательно герметизированы. Для этих целей используют уплотнитель кровельных проходов самых разных конфигураций. Он сконструирован таким образом, чтобы полностью исключить попадание влаги под кровлю.

Грамотный монтаж кровельной проходки гарантирует герметичность кровли

Уплотнитель кровельных проходов и его виды

Специальный узел прохода, применяющийся для монтажа вентиляционных шахт, стоек антенн и труб различного назначения в местах их прохода через кровельное покрытие, называется кровельной проходкой. Выпускаются различные виды таких узлов, которые дают возможность осуществлять герметичные примыкания практически на любых типах кровли с разнообразным покрытием.

Различают несколько типов специальных кровельных проходок, применяющихся для вывода на крышу:

• вентиляции канализационных стояков, которая необходима во избежание разрушения канализационной системы и появления неприятных запахов;
• труб, антенн и флагштоков;
• вентиляции внутренних помещений;
• кровельных люков, предназначенных для выхода на труднодоступные участки крыши, ремонта и обслуживания печных труб и других коммуникаций;
• вентиляции подкровельного пространства, удаляющей лишнюю влагу из кровельного пространства и чердачных помещений.

Из многообразия кровельных проходок нужно правильно подобрать подходящий вариант

Кроме них в продаже можно найти универсальный уплотнитель кровельных проходов, который применяется для герметизации различных соединений при установке антенн, мачт, светильников, устройстве вентиляции, прокладке кабелей и электропроводов на крышах любого типа. Конструкция представляет собой многоступенчатую пирамиду из силикона или специальной резины, закрепленную на гибкий квадратный фланец, верхняя половина которого выполнена из алюминия, а нижняя из силикона. Таким образом, гибкая основа легко совмещается с любым кровельным материалом, устраняя вибрацию, вызванную различными причинами: ветром, снегом и т. п.

Универсальная проходка долговечна, устойчива к УФ-излучению, а ее основа из алюминиевого сплава не подвергается коррозии и чрезвычайно гибка. Особенности конструкции позволяют легко монтировать узел на любую кровлю и в разных положениях, приспосабливая его к различным диаметрам вентиляционных и других труб. В продаже можно найти модельный ряд универсальных проходок, отличающихся размерами. Каждый из них предназначен для надежной герметизации уплотняемых конструкций с определенным значением диаметра, которое указывается на корпусе детали.

Универсальная кровельная проходка: главное – правильно подобрать размер

Узлы прохода через кровлю для вентиляции: общие характеристики

В специализированных магазинах можно найти большое количество самых разных уплотнителей кровельных проходов для обустройства систем вентиляции. Их все можно разделить на несколько типов:

• Узлы с клапанами ручного управления. Чаще всего применяются в сооружениях, где не требуется частое переключение режимов.
• Конструкции без клапана.
• Сооружения со специальным механизмом, который управляет закрыванием и открыванием клапанов.

Так же можно встретить утепленные и неутепленные кровельные проходки. Существует определенная маркировка узлов:

• цифры от 1 до 10 и буквы УП обозначают конструкции без клапанов и кольца, предназначенного для сбора конденсата;
• числа от 2 до 10 используются для обозначения проходок с ручным клапаном и без конденсатного кольца;
• шифр УПЗ и УПЗ-21 говорит о наличии ручного управления, клапана и кольца для сбора конденсата.

Кровельные проходки воздуховодов в зависимости от вида вентиляции и конструкции крыши могут быть разной формы: квадратные, прямоугольные, овальные, круглые и т. п. Их конструкция представляет собой сделанное в перекрытии отверстие со вставленной в него металлической трубой, которая устанавливается непосредственно на крышу или на железобетонные стаканы. Для изготовления узла используется металл не менее 1 мм толщиной. Выпускаются проходки разной длины и диаметра. К узлу присоединяется вентиляционная система. Она может быть как естественной, так и принудительной. При выборе типа обращают внимание на:

• уровень запыленности;
• влажность;
• перепады температуры в помещении;
• уровень загазованности.

Для вентиляции лучше выбирать специальные кровельные проходки

Особенности устройства

Промышленность выпускает конструкции, состоящие из двух частей, каждая из них имеет наружный и внутренний контур. Контуры оснащены внутренней изоляцией из специального базальтового полотна, что придает им высокую устойчивость к перепадам температур и предупреждает возможное воспламенение.

Узлы прохода чаще всего производятся из черных металлов толщиной от 1 до 3 мм. Их покрывают особой термостойкой эмалью, что позволяет готовой конструкции выдерживать температуру до 600 °С. При необходимости проходка может быть выполнена из нержавеющей стали толщиной от 1 до 2 мм. Для прохода через мягкую кровлю допускается использование конструкции из оцинкованной стали с утеплением из минеральной ваты.

Так выглядят кровельные проходки на крыше

При расчете кровельных проходок учитывают несколько факторов:

• материалы, которые использованы для устройства крыши;
• расстояние от проходки до конька;
• угол ската кровли;
• ширина перекрытия;
• в случае оборудования скатной крыши – параметры подкровельного пространства.

Небольшие нюансы установки

В местах установки проходок в перекрытиях из железобетона используют специальные плиты, в которых уже присутствуют отверстия нужного диаметра. Если отверстие нарушает конструктивную целостность ребристой или пустотной плиты, то в месте проходки устраивается участок из монолитного бетона. При обустройстве проходки на кровле, смонтированной на металлическом каркасе, используется тот же принцип, но стаканы изготавливаются из металла. Расположение узлов прохода на зданиях рассчитывается на стадии проектирования.

Важно: Для монтажа кровельной проходки на железобетонный стакан используются анкерные болты, которые должны быть в него заранее вмонтированы.

Монтаж кровельной проходки круглого сечения

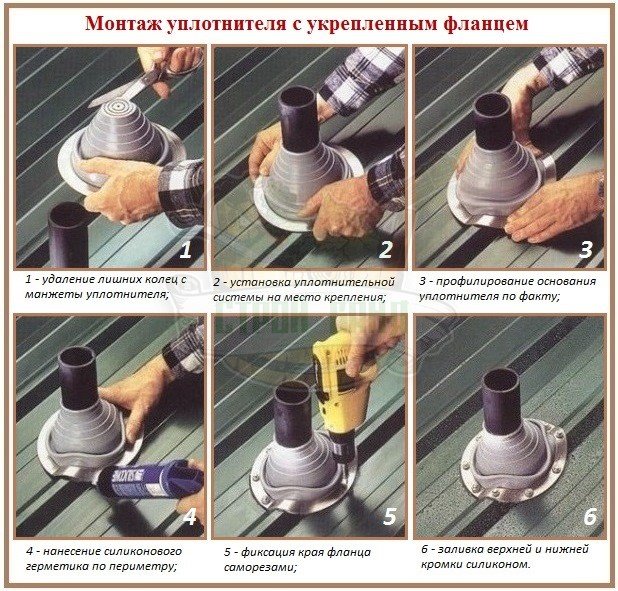

Пошаговая инструкция по установке кровельной проходки круглого сечения

1. Подбираем уплотнитель нужного размера. Его отверстие должно быть примерно на 20% меньше, чем сечение проводимой через кровлю трубы. В случае необходимости его можно обрезать.
2. Натягиваем уплотнитель на трубу. Процедуру можно существенно облегчить, воспользовавшись раствором хозяйственного мыла.
3. Для придания формы, соответствующей основанию, уплотнитель очень плотно прижимается к кровле. Можно использовать специальные инструменты для обеспечения лучшего прилегания краев фланца на поверхность крыши.
4. Наносим специальный герметик под фланец.
5. Крепим уплотнитель к основанию при помощи шурупов-саморезов. Расстояние между ними не должно превышать 35 мм.
6. Кровельная проходка установлена.

Кровельная проходка – гарантия герметичности вашей кровли!

Грамотно подобранная и правильно установленная проходка обеспечивает герметичность кровельного пирога. Даже неспециалист знает, что от этого фактора во многом зависит срок эксплуатации, прочность и надежность крыши. Можно выполнить все работы самостоятельно, однако только специалисты, занимающиеся кровельными работами профессионально, знают все тонкости и нюансы монтажа проходок, которых существует не так уж и мало. Лучше всего доверить эти работы профессионалам, они качественно и в короткий срок с ними справятся. И тогда крыша вашего дома будет радовать отличными эксплуатационными свойствами и эстетичным внешним видом долгие годы.

Строение кровли включает в себя много конструктивных элементов: несущая конструкция всей крыши, утеплительный слой, слой гидро- и пароизоляции, различные аксессуары, к которым можно отнести и кровельную проходку.

Надежность "кровельного пирога" обеспечивается надежностью каждого из элементов.

Функция, которую осуществляет узел прохода, заключается в обеспечении герметичного соединения различных сквозных элементов и крыши.

Совсем недавно вопрос герметичности дымоходов и прочих элементов решался сообразительностью и паклей, но сейчас различными производителями предлагается широкий спектр унифицированных узлов, которые обеспечивают герметичность в любых климатических зонах и условиях.

Само собой очевидно, что кровельная кладка должна быть герметична на всей площади — влага, которая образуется в ходе образования конденсата не повредит крыше и останется на кровельном покрытии.

Если же влага попадает внутрь, то при замерзании она может разрушить структуру кровли.

Во избежание этого необходимо обустроить под кровлей тонкий слой вентиляции.

Для того, чтобы проложенные через всю толщу крыши коммуникации были герметичны, в стыках используют кровельную проходку.

Она полностью исключает возможность проникновения влаги под кровлю.

Кровельной проходкой принято называть специальные конструктивные узлы, герметизирующие все трубные конструкции, антенны, воздуховоды и пр.

Конструкция в общем виде представляет собой металлическую или полимеризованную трубу, которая вставляется в железобетонную втулку в крыше.

Толщина стенок металлической конструкции должна быть не более 1 миллиметра.

Иногда вместо железобетонных втулок используют металлические стаканы.

При закладке втулок из железобетона необходимо использовать кровлю с уже размеченными и выполненными отверстиями.

Виды кровельных проходок

Прежде всего, зависит от типа возможных коммуникаций:

Проходка кровельная угловая

• трубопроводы, флагшток;
• вентиляция канализационных сливов, которая устанавливается для предотвращения запаха канализаций;
• различные люки в кровле, которые выполняются с целью доступа на крышу для ремонтных работ и обслуживания дымохода;
• устройство вентиляции внутренних помещений жилища.
• трубопроводы и воздуховоды подкровельной вентиляции для удаления лишней влаги;
• для печной трубы.

Узлы прохода могут иметь различные сечения.

Это зависит от типа крыши и от типа установленной кровли.

По виду различают:

• квадратные;
• круглые;
• прямоугольные;
• овальные.

Кровельная проходка управляет потоками воздуха с использованием следующих средств:

• устройство без клапанов, когда циркуляция воздуха ведется постоянно;
• клапан ручного устройства, который можно открыть или закрыть в любое время;
• дистанционное устройство клапана с возможностью автоматизации.

Следующие параметры кровли влияют на выбор кровельной проходки:

• кровельное перекрытие и его величина;
• расстояние от конька до ската кровли и до места, где будет организована проходка;
• скат и его угол наклона относительно конька;
• наличие чердачного помещения и его площадь;
• материалы, из которых устроена крыша;
• размер коммуникаций под соединение.

Все перечисленные критерии очень важны, требуется обязательный учет каждого из пунктов, иначе могут возникнуть затруднения на всех этапах установки.

Универсальная проходка

Кроме специализированных, можно также купить и универсальные изделия.

Чаще всего они используются для герметизации стыков под антенны и светильники.

Универсальная конструкция представляет собой ступенчатую гофру, которая по форме напоминает пирамиду.

Расширение гофры закрепляется в жесткий полимерный фланец, а к концу сужается.

Верхняя половина выполняется из силикона, а фланец может быть и алюминиевого исполнения, когда требуется более жесткое крепление.

К основным плюсам такой конструкции можно отнести следующие:

• снижают вибрацию от ветра;
• обеспечивают герметичность электрических подводов светильников, защищают от окисления;
• простота установки, эстетичность.

Кроме того, такие проходки устойчивы к повреждениям и воздействию солнечных лучей, выполняются в различных цветовых гаммах.

Борге

Ассортимент проходок Борге представлен двумя видами изделий:

• прямого типа для крыш без уклона или с минимальным уклоном;
• для скатных кровель под углом в 20 градусов.

Положительные стороны :

• долговечность использования, отличные показатели качества. Алюминий и полимерная резина очень устойчивы к перепаду температур от минус 60 до плюс 70 градусов.

  Также данному виду проходок не страшны кислотные дожди, коррозионные среды и ультрафиолетовое излучение;

• установка не требует специальных умений и навыков. Требуется простой расчет и минимум инструментов;
• огромный диапазон конструктивного исполнения;
• данная проходка имеет пять цветовых разновидностей, привлекательный эстетичный вид.

Мастер флеш

Такая проходка может быть применена к любому типу кровли - шифер, черепица, металлическая крыша, заливка битума или плитка.

Прекрасно подходит для уплотнения дымоходов печей и каминов.

Используется для прямых крыш и для крыш с уклоном.

Данный вид изделия являет собой прекрасное сочетание цены и качества.

Master Flash отличает высокая профессиональная надежность, функциональность — это достигается за счет использования качественных материалов для применения.

Основная особенность этой проходки заключается в использовании усиленной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

Полимерная резина не становится пластичнее от жары.

Особенности монтажа

Температура передается кровле.

Чтобы крыша не перегревалась, вокруг дымохода устраивается проходка.

Пожарные требования предъявляются в основном к крышам, которые произведены из дерева, но ко всем без исключения крышам с кровельной проходкой предъявляются следующие требования:

• между кровлей и дымоходом должен быть обязательный зазор, в котором и устанавливается диаметральная проходка, отводящая температуру;
• дымоход в участке соединения с кровлей обрабатывается асбестом или другим несгорающим материалом;
• стакан кровельной проходки заполняется несгорающим теплопроводным материалом, что-то типа минеральной ваты.

Обычно узел прохода под дымоход устанавливается на коньке или на любом скате.

Как правило, при устройстве проходки на коньке изменяется стропильная система, а при установке на скате, за дымоходом может накапливаться лишний снег.

Под коньковую балку устанавливается герметичный слой.

Правильный выбор этого полезного аксессуара обеспечит герметичность всей крыши, а это очень важный фактор, который влияет на целостность всей крыши.

Использование этой статьи позволит строителю использовать необходимые изделия и почерпнуть навыки, которыми нужно пользоваться при выборе.

Видео о монтаже кровельных проходок.

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Проход дымовой трубы через кровельную систему неспроста признают наиболее сложным узлом конструкции. Обустроить его нужно так, чтобы была обеспечена герметичность и устранена вероятность возгораний. Для достижения цели раньше проводили внушительный ряд действий, работу доверяли только опытным кровельщикам. К проблемным участкам крепили жесть, асбест, рубероид, швы заливали цементными растворами и битумными составами. Результат трудоемких операций служил недолго из-за атмосферных и температурных влияний. Новый вид кровельного уплотнителя – Мастер Флеш для дымохода предоставляет возможность отказаться от изнурительных процедур. С его помощью надежную проходку можно устроить своими руками, затратив минимум времени и сил со средствами.

Master Flash – знакомство с устройством

Мастер Флеш – это серия эластичных уплотнительных систем, предназначенных для герметизации участков пересечения кровли трубами. Их применяют в организации проходок дымоходов, канализационных и вентиляционных стояков и прочих коммуникаций.

Выпускают в форматах, пригодных для обустройства кровель из всех известных видов материалов. Производятся уплотнители для плоских и скатных крыш с профилированными покрытиями и для собратьев без рельефа.

Неоспоримые преимущества уплотнителей Master Flash:

• Эластичность, позволяющая создать плотное примыкание к стенкам дымоходов.
• Устойчивость к резким температурным перепадам, беспроблемная работа в широком температурном диапазоне.
• Инертность к озону, сопротивляемость окислительным процессам.
• Сверхнизкая пористость, обеспечивающая отличную герметизацию.
• Огнестойкость.
• Способность принимать прежние размеры и форму после теплового линейного расширения.
• Гарантии от изготовителей порядка 30 лет.
• Для крепления уплотнительных систем не нужны особые инструменты и оборудование.
• Погодных ограничений в период установки нет.

Веский плюс эластичных уплотнителей заключается в ощутимом сокращении расхода материалов, применяемых в организации проходки. При их использовании отпадает необходимость в укладке дополнительной гидроизоляции вокруг проходки.

Конструктивные особенности уплотнителей

Кровельные уплотнительные системы пришли на смену традиционным трубным фартукам. Конструктивно они напоминают предшественников, но включают только две основные части, это:

• Гибкая манжета, изготовленная в форме усеченного конуса из резины с маркировкой ЭПДМ или из силикона. Именно манжета обеспечивает примыканию кровли к трубе герметичность, исключающую проникновение пыли и атмосферной воды. В рабочем положении верхняя часть конуса плотно обрамляет . Нижняя часть соединена с основанием уплотнительной системы – с фланцем, выполненным в форме округлой или квадратной юбки.
• Фланец – основание системы, изготовленное из резины ЭПДМ, силикона, оцинкованной жести, свинца или алюминия. Силиконовое и резиновое основание для установки на кровлю с крупными рельефными гофрами оснащается алюминиевыми полосами по периметру. Вставки из алюминия помогают придать фланцу форму профиля для максимально плотного прилегания.

Манжеты кровельных уплотнителей для скатных крыш расположены под углом к основанию. На конусовидном элементе имеются гофры, обозначающие контуры круглых отверстий с четкой градацией по диаметру.

Гофры также необходимы для повышения точности трубной разделки: они позволяют при необходимости изменять угол наклона уплотнителя в пределах, указанных производителем.

Если воображаемая центральная ось конуса расположена строго перпендикулярно к поверхности основания, то Мастер Флеш предназначен для обустройства плоских крыш.

Общие принципы установки

Гибкие уплотнители существенно опережают устаревшие способы обустройства кровельных проходок по техническим характеристикам. Они без потери качественных показателей выдерживают значительно больший диапазон температур, дольше служат, реже нуждаются в ремонте.

По критериям простоты монтажа тоже, бесспорно, лидирует Мастер Флеш для дымохода – установка системы производиться самым элементарным образом. Для проведения работы исполнителю не потребуются ни теоретические познания, ни практика в кровельном деле.

Верх конусовидной манжеты надрезается так, чтобы диаметр полученного отверстия был меньше диаметра обустраиваемого дымохода на 20%. Надрезанный конус банально надевается на круглую в сечении трубу и аккуратно продвигается вниз вплоть до точки крепления. Для облегчения процесса продвижения изготовители рекомендуют смачивать или намыливать поверхность дымохода.

Метод фиксации фланца определяет тип кровельного материала, в зависимости от которого подбирается и модель уплотнительной системы:

• К плоской крыше с рулонным покрытием фланец приклеивается на битумную мастику или силиконовый клей.
• К скатной крыше фланцевое основание сначала приклеивается силиконовым средством, затем прикручивается саморезами и фиксируется клепками. Если тыльная сторона фланца оснащена уплотняющей пористой прокладкой, он прикручивается без предварительного приклеивания силиконом.

После установки верхний срез конуса и нижний край фланца для надежности обрабатываются силиконовым герметиком. Для фиксации верхней кромки может использоваться металлический хомут.

Прочно зафиксированное проходное приспособление остается подвижным. Т.е. в случае теплового расширения крепежные швы и точки позволят трубе переместиться относительно места проходки без потери герметичности. Аналогично манжета себя поведет в случае усадки стен и фундамента.

Как грамотно выбрать Мастер Флеш

Сведения о размерах недостаточны, чтобы безошибочно подобрать кровельный уплотнитель для герметизации дымохода, хотя это немаловажный аспект. Чтобы приобрести пригодную к употреблению систему следует учесть, что:

• Для обустройства скатных крыш с уклоном от 10º до 40-45º, покрытых профилированным металлом, нерельефно кровельной сталью, битумной черепицей, полимерной мембраной, пластиком, плоской сланцевой и керамической черепицей подходят уплотнители с гибким квадратным и округлым основанием. Их установка производится с предварительным приклеиванием на силикон и последующей фиксацией саморезами.
• Для обустройства скатных крыш крутизной от 45º до 60º с аналогичными видами покрытия применяются уплотнители с эластичным фланцем, армированным алюминиевой полосой.
• Для обустройства пологих крыш и кровельных конструкций круче 60º используются модели Мастер Флеш с увеличенной площадью фланца.
• Проходки плоских крыш оснащают манжетами, перпендикулярными к плоскости основания. К битумным кровлям приклеивают с помощью битумной мастики, к полимерным покрытиям – с помощью силиконового состава.
• На шиферные и черепичные крыши устанавливают эластичные системы с металлическими фланцами увеличенной площади. Основания уплотнителей располагают согласно своду правил установки жестяных фартуков: верхнюю часть заводят под расположенный выше ряд черепицы или шифера.

Кроме того необходимо учесть, в каком температурном диапазоне сможет работать приспособление без потери технических характеристик. Указанные аспект напрямую связан с материалом, из которого изготовлена основная часть манжеты для дымохода.

Системы Мастер Флеш изготавливают:

• Из этилен-пропиленового каучука ЭПДМ, переносящего воздействие температур в диапазоне от -50º до +160ºС без разрушения. Ряд производителей ограничивает верхний предел +140ºС.
• Из силикона, абсолютно «равнодушного» к температурам в диапазоне от -60º до +200ºС. Есть силиконовые манжеты, в техпаспорте которых указан верхний предел +240ºС.

Стандартное значение температуры дымовых газов на уровне входа в дымовую трубу примерно 120-140ºС. У газовых и жидко-топливных котлов слегка пониже. В принципе, оба варианта вполне удовлетворяют условиям оснащения банных дымоходов.

Однако, согласно мнению специалистов, указанные величины можно признать действительными, если между топочной частью и выходом из печи дыма есть расстояние минимум 1м. Если нет, то предпочтение лучше отдать изделиям из силикона, дополнительным плюсом которых вполне обоснованно признают насыщенный колорит и безупречную совместимость с герметизирующими составами. Правда, сроки эксплуатации продукции ЭПДМ несколько больше, чем у силиконовых уплотнителей. Зато в регионах, где изредка или не очень случаются заморозки ниже -50ºС, их не слоит устанавливать на банные крыши. Да еще и химики уверяют, что синтетическая резина начинает правиться при tº = +135ºС.

Если для оборудования дымоходной трубы уже приобретена гидроизоляционная манжета из ЭПДМ, но появились сомнения в реальном температурном режиме, отчаиваться не надо.

Есть народный метод адаптации резинового приспособления к нежелательным температурным воздействиям. Перед монтажом манжеты вокруг дымохода нужно установить гильзу, создающую небольшой зазор между ней и стенкой трубы. Поверх гильзы укладывается базальтовая вата, затем надевается еще одна гильза, форма которой близка к конфигурации манжеты. В завершении стандартным методом устанавливается Мастер Флеш.

Уплотнительные системы Мастер Флеш выпускаются не только для оснащения дымоходов строящегося дома. В линейках продукции есть модели для проведения ремонтных работ и для установки в случае, если эластичное приспособление на трубу надеть просто невозможно.

У конусов подобных изделий имеется сбоку разрез с защелкивающимися при соединении клипсами или замком. Модели с застежкой также применяются для герметизации квадратных в сечении труб с размером стенки до 150мм. Более солидные квадратные трубы обрамляются резиновой или силиконовой полосой на алюминиевой основе.

Как установить кровельный уплотнитель?

Общие принципы организации кровельных проходов с помощью Мастер Флеш были приведены выше. К тому же производители прилагают подробное описание монтажного процесса. Однако в алгоритмах установки и фиксации разных моделей имеются отличия, с которыми лучше ознакомиться еще до момента приобретения.

Установка уплотнителя с гибким фланцем

Уплотнительная система с эластичным основанием в основном применяется в обустройстве дымоходов, пересекающих металлические кровли.

Алгоритм работ:

• Определяем на конусе местоположение канавки для предстоящего среза. Не забываем, что Ø удаляемого сегмента должен быть на 20% меньше Ø трубы.
• Аккуратно ножницами кабельщика отрезаем излишки, стараясь, чтобы срез получился максимально ровным.
• Увлажняем поверхность трубы для оптимизации скольжения. Надеваем манжету на дымоход и тянем ее к месту фиксации, держась за конус, а не за фланец.
• Дотянув уплотнитель до положенного ему места, очерчиваем линию вокруг края фланца.
• Слегка приподнимаем манжету, чтобы нанести клеящий состав по периметру фланца согласно разметке.
• Устанавливаем уплотнитель на место.
• Вокруг верхнего среза и кромки основания наносим эластичный герметик.

Клеящее вещество обязано соответствовать типу покрытия. Правила и ограничения по подбору указывается в приложенном к изделию инструктаже. Например, приклеивать битумной мастикой мастер-флеш к крыше с поликарбонатным покрытием или полимерной мембраной запрещено, т.к. материалы начнут разрушаться, а соединение придет в непригодность.

Крепление Master Flash с жесткой окантовкой

Процедура установки уплотнителя с алюминиевой полосой по краю выполняется по аналогичной схеме. До этапа крепления все работы проводятся в том же порядке. Разница в том, что во время примерки перед обводкой абриса фланца его необходимо спрофилировать для плотного прилегания к поверхности покрытия.

Крепление производится саморезами с шестигранной шляпкой. Завинчивается крепеж в низкие полки профиля. При желании для надежности фиксации саморезами можно купить встречную металлическую деталь, устанавливаемую с обратной стороны крыши.

На кровельные проходы под дымоходы большого размера и на крышах круче 45º квадратный фланец рекомендовано располагать в виде ромба. С целью более эффективной защиты от протеканий крыш с выраженной ребристой поверхностью и крутых скатов рекомендовано приобретать уплотнители с увеличенным основанием.

В линейке манжет с металлической окантовкой фланца имеются модели с пористым уплотнителем, расположенным с тыльной стороны. Для их фиксации нет необходимости обрабатывать поверхность клеящим составом. Система просто прикручивается к крыше без приклеивания и заливки швов силиконом. Пористый материал обеспечивает безупречную герметичность без дополнительных манипуляций.

Изоляция для ремонтных операций

Кровельные уплотнители с разрезом требуются там, где надеть изоляцию на дымоход сверху не представляется возможным. Чаще всего они востребованы в ремонте износившейся изоляции дымовых труб.

Алгоритм установки:

• Ножницами кабельщика отрезаем верхушку конуса по кромке, Ø которой на 20% меньше аналогичного размера дымохода.
• Снимаем зубчатую застежку с замка и оборачиваем манжетой трубу.
• Соединяем стороны разреза манжеты и надеваем застежку обратно, без фанатизма поджимая зубцы плоскогубцами.
• Приподняв край фланца, наносим силиконовый уплотнитель на кровлю.
• Прижимаем систему и наносим силиконовый клей на застежку и все проблемные участки изоляции.

На крышах с увеличенной вероятностью протекания устанавливаются системы с увеличенной площадью основания.

Устройство рулонной изоляции

Для разделки труб большого размера выпускается рулонный материал, армированный алюминиевой полосой. Он позволяет герметизировать дымоходы круглой, квадратной, прямоугольной конфигурации. Благодаря эластичности легко формируются детали трубного обхода, благодаря встроенному алюминию уплотнительная система безупречно прилегает к кровельной поверхности. Способ установки рулонной изоляции схож с , которые мы приводили в другой статье.

С целью герметизации круглого дымохода нужно отрезать кусок материала на 30 см больше длины окружности трубы. Так необходимо сделать, чтобы изоляция закрепилась с нахлестом. Перед приклеиванием отрезок нужно согнуть наподобие металлического уголка так, чтобы вертикальная полка была шириной 17см. Эта часть будет приклеена к вертикальной поверхности дымохода. Перед фиксацией горизонтальной полке следует придать форму юбки путем растягивания. Край рулонного уплотнителя может растягиваться на 25%. После полной формовки и пары примерок гибкий кровельный фартук приклеивается к трубе и покрытию.

Квадратные дымоходы оклеиваются в четыре приема в следующей последовательности:

• Вырезаем 4 части фартука, оставив на углы припуски 30см. растягиваем материал до приклеивания, потому что после его форму и размеры нельзя будет изменить.
• Заполняем силиконовым средством или уплотнителем углубления шифера или покрытий с подобным профилем, чтобы разделка легла плотно. Уплотняющего состава должно быть не более 1см. Углы заполнять не надо.
• Приклеиваем верхнюю часть изоляции к стенкам дымохода, не трогая углы. Сначала приклеиваем нижнюю полосу фартука, затем заводим на нее и приклеиваем две боковые детали. После накладываем верхнюю полосу так, чтобы ее края перекрыли верха боковушек. В результате атмосферная вода будет стекать, не попадая в стыковые швы.
• Разравняем фартук и приклеим его нижнюю часть к кровле силиконом, не забывая приклеить углы. По периметру укладываем металлическую полосу, крепим ее саморезами или клепками.

Рулонную изоляцию можно окрасить в любой сочетающийся с кровлей цвет.

Монтаж манжеты на черепицу и шифер

Для обустройства проходок через крыши, покрытие битумной и керамической черепицей, сланцевыми плитками и шифером выпускаются уплотнительные системы со свинцовым или алюминиевым основанием. Конус традиционно обрезают, чтобы плотно надеть манжету на дымоход. Верхнюю его часть металлического фланца необходимо завести под покрытие, сбоку и снизу он укладывается поверх кровли.

Верхняя кромка основания загибается во избежание проникновения атмосферной влаги в систему. После установке все проблемные соединения заливаются силиконовым составом.

С подробностями выполнения монтажа систем мастер-флеш для дымоходов ознакомит подборка видео:

Свод правил установки гидроизоляции дымоходов:

Монтаж и крепление разрезной уплотняющей манжеты:

Как установить уплотнитель на металлочерепицу:

Применение кровельных уплотнителей Мастер Флеш привлекает скоростью и удобством установки. Немаловажное преимущество эластичных проходок заключается в ощутимой экономии денежных средств, в надежности гидроизоляции и длительных сроках службы. Однако наиболее убедительный аргумент в пользу новых материалов для обустройства проходки – это возможность установить их собственными руками без привлечения рабочих.

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги. И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю.

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением.

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

• к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
• к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
• к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
• к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

• попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
• намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
• разрушением кирпичной кладки дымохода;
• повышенной коррозией металлической трубы;
• намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.
