Основным измерительным прибором потребления электроэнергии в квартире является электросчетчик. Как правило, установкой данного вида приборов учета занимаются мастера узкого профиля (электромонтеры), обладающие опытом, знаниями и соответствующей квалификацией. Однако если есть желание, данное мероприятие можно провести самостоятельно. Главное - это предварительно ознакомиться с правилами установки электросчетчика и подготовить необходимые материалы.
Важно ! Четкое соблюдение инструкции при подключении счетчиков для учета электроэнергии, позволяет исключить какие-либо негативные последствия при его эксплуатации. Нужно понимать, что при установке электросчетчика своими руками, вся ответственность на погрешности учета ложиться на хозяина квартиры.
Виды счетчиков
По типу механизма счетчики электроэнергии бывают электронными и индукционными.
На сегодняшний день электросчетчики индукционного типа постепенно покидают рынок. По распоряжению правительства, запрещено использовать данный вид прибора учета, так как считается что такой счетчик очень легко «накрутить».
Счетчики с электронным механизмом отличаются наибольшей точностью, компактными размерами и универсальностью применения. Также стоит отметить, что именно электронный электросчетчик, возможно, эксплуатировать при многотарифном режиме. Такое свойство по достоинству оценят потребители тех регионов, в которых тарифы на электроэнергию изменяются в зависимости от времени суток.
Выбирая между индукционными и электронными электросчетчиками, несомненное преимущество имеет прибор учета электронного типа.
Для того чтобы определить значение номинального тока, стоит разделить показатель активной мощности, которую предоставляет энергетическая компания на одного потребителя, на показатель напряжения в общей сети.
Подключение на три фазы характеризуется более высокой мощностью. Но для бытового потребителя, предпочтительнее использование сети на одну фазу.
Сложности с монтажом прибора учета электроэнергии могут возникнуть в ситуации, при которой владельцу квартиры нужно запитать площади с расчетным током свыше 100А. При таких условиях прямое подключение электросчетчика просто невозможно. Использование каких-либо дополнительных элементов приводит к тому, что увеличивается величина погрешности учета расхода электроэнергии.
При выборе прибора учета особенное внимание стоит обратить на дату установки пломбы и ее целостность.

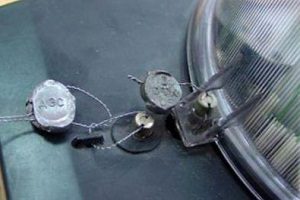

Внимание ! Пломба электросчетчика для сети в одну фазу должна иметь возраст не старше одного года. Если поверяется счетчик для трехфазной сети, срок действия пломбы достигает двух лет.
Законна ли самостоятельная установка электросчетчика
С монтажом прибора учета электроэнергии можно без особых проблем справиться своими силами. Но прежде чем вы возьметесь за дело, нужно обязательно получить разрешения соответствующих служб. С этой целью обратитесь в местное подразделение сетевого провайдера с заявлением о том, чтобы вам выдали техническое задание на проведение работы. В этой же организации вы сможете заключить необходимые договора.
Согласно действующим нормативным актам, владелец дома может установить электросчетчики в пределах мощности своих потребительских сетей. Самым лучшим местом расположения электросчетчика станет отапливаемый распределительный считок в квартире. Но в последние годы было предъявлено требование о том, чтобы электросчетчик монтировался только за пределами квартиры, и у представителей проверяющих организаций оставался свободный к ним доступ.
Также представитель местной энергетической компании может потребовать, чтобы электросчетчик был смонтирован на внешней стене здания. Каждый из предложенных вариантов можно всегда обсудить индивидуально. Для владельцев квартир, предъявляются требования размещения электросчетчика в общем электросчитке на площадке этажа.
Официальная версия энергетических компаний, по которой они вынуждают владельцев домов монтировать электросчетчики на уличных столбах - обеспечение беспрепятственного доступа сотрудников компании к прибору учета электроэнергии с целью снятия показаний и осуществления текущего ремонта.
По негласной версии, вынуждая монтировать электросчетчики за пределами жилого помещения, поставщики энергоресурсов пытаются любыми способами предотвратить попытки взлома.

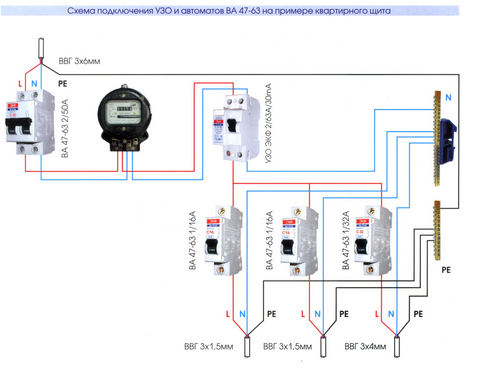

Схемы подключения электросчетчика
Для обычного человека, далекого от монтажа электросети, совсем не обязательно знать сложные схемы подключения электросчетчика. Вполне достаточно понимания того, как можно просто и быстро осуществить подключение электросчетчика.
Самый простой и довольно популярный метод установки - это подключение электросчетчика по однофазной схеме. Для работы понадобиться шесть проводов. К входу счетчика подключают кабели фазы, заземления и нуля. Аналогичные действия проводят и на выходе счетчика.
Для того чтобы эксплуатация электросчетчика была простой и удобной, и самое главное безопасной, перед прибором учета рекомендуется монтировать автоматический выключатель. Это устройство поможет вовремя предотвратить пожар, путем отключения электроэнергии, например в случае, если появилась аварийная ситуация.
Стоит отметить, что сотрудники компаний поставщиков электроэнергии, не поддерживают установку выключателей. Чтобы избежать ненужных разбирательств и проблем, выключатель должен быть обязательно опломбирован. Для этого потребуется: пластиковый короб, пломбы и DIN - рейки. Все эти приспособления не очень дорого стоят, и для того чтобы их смонтировать потребуется не больше пяти минут. Все это стоит того, чтобы сделать все правильно, избежав при этом недоразумений и неприятностей с контролирующими органами.

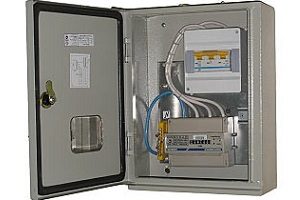

Общая конструкция электросчетчика предусматривает наличие специального клемника. Этот элемент представлен в виде медной планки, которая фиксируется специальными диэлектрическими зажимами. На ней имеется несколько отверстий, через которые проходит подключение кабелей с использованием зажимных винтов. Такой вариант соединения рекомендован в тех случаях, когда существует необходимость объединения всех кабелей в один целый элемент.
Правила установки счетчика
При монтаже прибора учета электроэнергии очень важно соблюдать ряд определенных требований и правил. Прежде всего, они касаются техники безопасной эксплуатации, что всегда актуально для электроприборов.
Не рекомендуется монтировать приборы учета, если окружающая температура воздуха ниже 0С. Электронные платы не переносят низких температур и в общей системе могут наблюдаться сбои. Для большего количества современных приборов учета низкая температура воздуха при монтаже недопустима. Оптимальный вариант - это температура воздуха в месте, где монтируется счетчик, порядка +5С.
Важно ! Если прибор учета электроэнергии монтируется за пределами жилого помещения, то необходимо предусмотреть наличие специального металлического, герметично закрываемого шкафа.
Высота, на которую крепят электросчетчик, составляет порядка 90-160 см. Если смонтировать счетчик на стену выше или ниже указанных параметров, то процедура снятия показаний может стать весьма проблематичной.
Основные этапы подключения электросчетчика
Установка электросчетчика своими руками проходит в несколько этапов:
- Подберите необходимый инструмент и материалы. Вам понадобятся:
- прибор учета электроэнергии;
- защитный щиток;
- изолирующие элементы;
- крепежные детали;
- DIN-рейки;
- датчик напряжения;
- автоматические выключатели.
- Обязательно уточните, какое количество фаз, имеет электросеть в вашем доме. Исходя из этого, рассчитайте нужное количество автоматических выключателей.

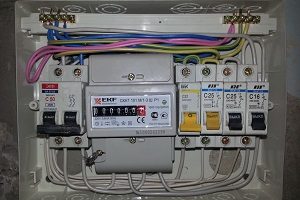

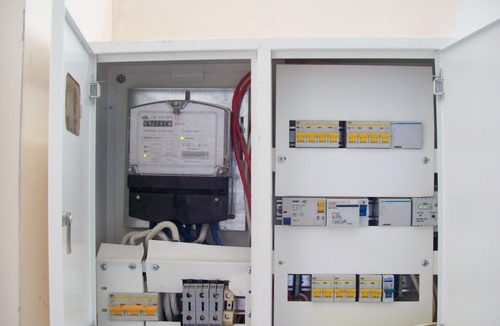

- Установите прибор учета электроэнергии в щиток. Для его монтажа можно использовать специальные крепежи.
- Смонтируйте защитные датчики выключения (пробки). Они крепятся к DIN рейке, которая предварительно устанавливается на опорных изоляторах. Автоматы закрепляются на рейке специальными подпружиненными защелками.
- Смонтируйте защитную и земляную шину в общем щитке. Шины нужно размещать на достаточном расстоянии, чтобы избежать замыкания кабелей.

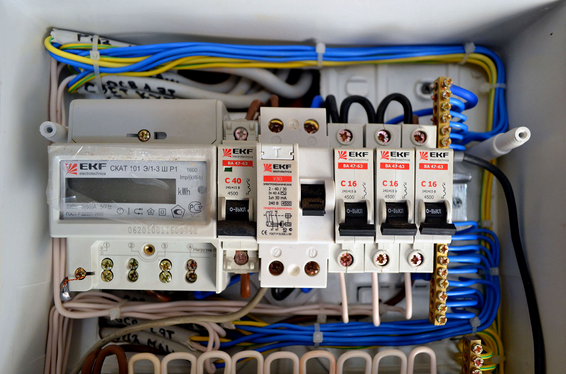

- Соедините все с нагрузкой. Фаза подключается к нижним зажимам, нейтраль к нулевой шине, заземление подсоединяется к соответствующей заземляющей шине.
- Соедините с помощью перемычек верхние зажимы автоматов. Данный элемент можно приобрести в специализированных магазинах.
- Подключите электросчетчик к нагрузке. Для этого выход фазы соедините с верхними зажимами автоматов, выход нуля с нулевой шиной.
- Смонтируйте корпус электрощита на стене. Высота должна быть такой, чтобы эксплуатация электросчетчиком проходила комфортно и беспрепятственно.

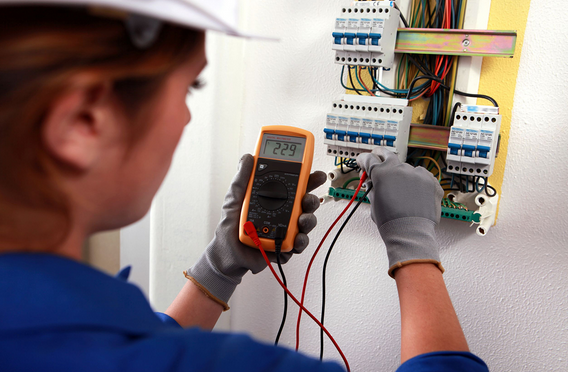

- Определите кабели нуля, фазы и заземления. Для этого воспользуйтесь специальным индикатором.
- Отключите питание электроэнергии в доме.

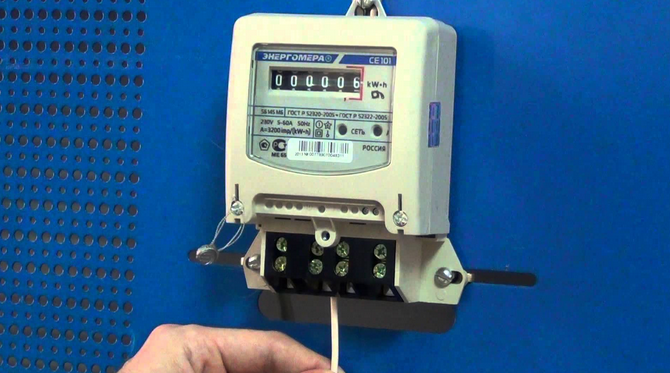

- Кабель фазы подключите с первой клеммой электросчетчика. Ноль нужно соединить с третьей клеммой.
Заключение
Рассматривая все этапы, которые нужно пройти при подключении электросчетчика своими руками, стоит отметить, что ничего сложного в данной работе нет. Главное - это четко соблюдать последовательность проведения мероприятий, и придерживаться соответствия параметров прибора учета электроэнергии с параметрами сети в вашем доме. Также необходимо тщательно разобраться со схемой разводки сети и со схемой подключения электросчетчика с сетью дома, в общем, и с квартирным потреблением в частности.
Если вы решили заменить старый счетчик, то следующее видео поможет понять, как в два счета поменять электросчетчик в квартире
Все мы являемся выходцами из СССР. Богатое наследие прошлого все еще оказывается повсюду, куда ни обрати свой взор и аукается то там, то здесь. Поэтому сети и элементы электроснабжения также далеки от исключения. Еще послевоенные электророзетки на кругляшках из фанеры, проводка на роликах снаружи, одноразовые, керамические предохранители и огромные жужжащие электросчетчики.
Место, где установлены старые электросчетчики , кишма-кишит пауками, ощетинившимися скрутками висящими проводами, в общем, наводит страх и вводит в уныние жителей квартиры. Рано или поздно, но руки хозяина доходят до ремонта своей квартиры, а значит настанут лучшие времена и для электрики. Во время реконструирования электрики квартиры замена счетчика является не последним делом. Вы все еще пользуетесь электросчетчиком советской эпохи? Какой же у вас жизнестойкий прибор! Но поводы для радости на этом и исчерпываются.
Каковы причины замены старого счетчика?
Естественно, что в течение суток потребление электроэнергии происходит неравномерно. Максимальный расход выпадает на утренние часы, когда все дружно собираются на работу, и на вечерние, когда все члены семьи собираются вместе. Ночью же, конечно, наступает период резкого спада или как его еще называют провал потребления. Для выравнивания этих показателей статистики электроснабжающие организации придумали скидку на электроэнергию в период всеобщего покоя, таким образом компенсируя пик вечерних перегрузок.
Теперь не возбраняется включать мощные электроприборы , например, стиральные машины, посудомоечные агрегаты, котлы и другую технику в ночное время, что повлечет за собой лишь экономию потребляемой электроэнергии. Какова же стоимость современного прибора и его установки?
Установка электросчетчиков, их цена
Установкой электросчетчиков должны заниматься только высокопрофессиональные специалисты, поскольку работа является не только сложной, но и связана с большими рисками.
Цены электросчетчика и услуг по его установке
Однофазные многотарифные счетчики имеют следующую цену:
- «Меркурий» - от 1280 до 1400;
Однофазные однотарифные продаются по цене:
- «Меркурий» - от 670 до 700.
Стоимость услуг по установке, подключению и демонтажу:
- Однофазного однотарифного - 1500-2000 рублей;
- Однофазного многотарифного - 1500-2000 рублей;
- Трехфазного прямого включения - 2500-3000 рублей;
- Демонтаж - 500 рублей;
- Замена или установка на столбе или опоре - 5000 -7000 рублей;
- Демонтаж на столбе или опоре - 3500 рублей.
Работники этой сферы непременно определят какой именно электросчетчик вам требуется установить, при этом обязательно выполнят все требования существующих стандартов. Затем выберут место и установят прибор, после этого обеспечат визит специалиста из Электронадзора для убеждения в качественно выполненных работах и опломбирования электросчетчика. Установка займет не более дня.
Однофазные счетчики
Данные модели находят применение в квартирах, частных дамах, небольших торговых помещениях, офисах. При напряжении в 220 в номинальная мощность таких сетей равна 3-7 кВт . Как получить данные относительно максимального тока, на который рассчитан прибор? Для этого нужно вспомнить, что 1 кВт мощности равен 4,5 А (току цепи). Перемножаем показатели и получаем эти данные, которые равняются 13-32А.
На передней панели всех электросчетчиков указаны основные характеристики номинального и максимального тока, например, 5-40А. Первая цифра указывает на номинальный ток, который составляет 5А, вторая - на максимальный, равняющийся 40. Таким образом, выбор однофазного счетчика дело совсем несложное, просто необходимо обратить внимание на некоторые обозначения.

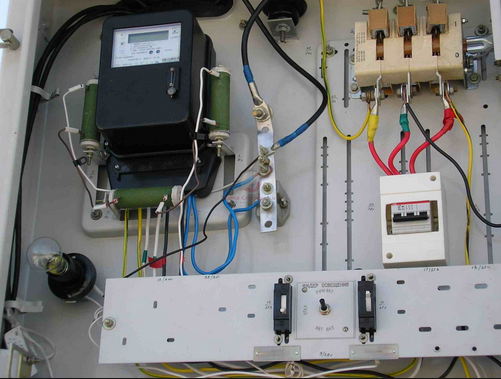

Трехфазные электросчетчики
Установка данных приборов нужна для учета электроэнергии в коттеджных поселках, где проводка на территорию возможна только по трехфазной системе. Широко применяется в коммунально-бытовых зданиях и производственных предприятиях. Такой счетчик гораздо легче выбрать, чем вышеописанный, поскольку необходимая модель уже заявлена соответствующими службами - клиентов просто оповещают.
Чтобы иметь представление о качестве прибора, необходимо знать положительные характеристики , которыми он должен обладать:
- В обязательном порядке должен присутствовать внутренний тарификатор. Он нужен для учета времени и даты, формирования графика нагрузки, управления переходами тарифов.
- Необходим профиль мощности, запоминающий с разбивкой по времени максимальную мощность в рамках отчетного периода.
- Должен присутствовать журнал событий. В нем фиксируется перенапряжение и повышение на каждой фазе, провал напряжения, длительное отсутствие питания, изменение энергии.
- Интерфейсы связи с коммуникационным центром или ПК для передачи показаний.

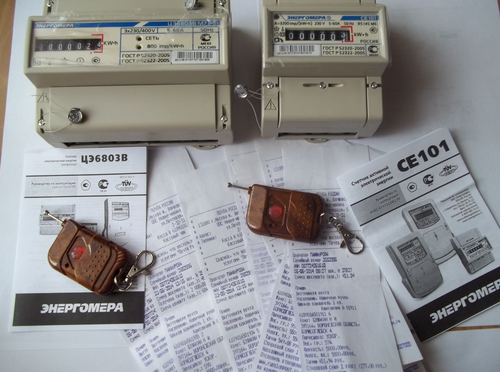

Двухтарифный счетчик
В зависимости от производителя тарифы могут быть разными. Например, счетчик может считать одинаково, а ночные показатели делятся пополам ; дневная цена может быть обычная или выше нормы, а ночное потребление обойдется в 4 раза дешевле.
Каким образом прибор различает время суток? В нем работает два счетных механизма, которые сменяют друг друга в определенное время. Данная тарификация выгодна людям, которые ведут ночной образ жизни. После 23 часов некоторые не спят, а включают стиральную машинку и находят такой тариф весьма выгодным.
Каждые квартира, дом, предприятие имеют этот нужный и важный предмет, который измеряет количество потребляемой электроэнергии. Счетчик - необходимая вещь в быту, благодаря ему мы существенно экономим затраты на электричество.
Измерительные приборы для электроэнергии – предмет первой необходимости. Кроме основной функции – расчета за использованную электроэнергию, электросчетчики помогают владельцам квартиры вести строгий учет за расходами.
Большое количество современных бытовых электроприборов — энергоемки, и при невнимательном отношении к расходу электроэнергии, траты ее достигают колоссальных размеров.
По новым стандартам и требованиям ПУЭ, старым измерительным приборам нужна замена в случаях перечисленных ниже:
- В квартире установлен счетчик старого образца с невысоким классом точности 2,5. В обязательном порядке происходит замещение на прибор с точностью 2,0.
- Установка новых электроприборов в квартире , в общей сумме превышающих выделенную мощность на жилье. Обычный счетчик рассчитан на ток не более 60 А. Во избежание пожаров и порчи электроприборов, счетчик подлежит замене. В этом случае потребитель получает разрешение на использование большей нагрузки с заменой измерительных приборов и автоматических выключателей.
- Истечение у счетчика межповерочного периода. Если электросчетчик не соответствует новым требованием, то он подлежит замене. Обычная поверка в этом случае незаконна.
- Неисправность старого электросчетчика. В этой ситуации действия аналогичны предыдущему случаю с поверкой.
- Плановые замены. Подлежат к исполнению в обязательном порядке.
Стоимость замены электросчетчика складывается из стоимости самого счётчика и цены работ по его замене (замена в г. Москве стоит порядка 800 рублей. Цены варьируются в разных городах по разному, но более 500 рублей).
Алгоритм действий
Отталкиваясь от причины замены, прорабатывается последовательность действий:
- Убедитесь в исправности электросчетчика. Часты случаи, когда представители энергетической компании объявляли о неисправности прибора и необходимости дополнительных расходов с приобретением новых приборов. В этом случае всё оплачивает потребитель.
- Разберитесь кто владелец электросчетчика. Измерительные приборы, установленные достаточно давно, по балансовой принадлежности принадлежат именно потребителям. Значит, вопрос об установке нового прибора решаете исключительно вы сами.
- Проверьте даты последних поверок , указание в договоре места установки и отправьте письмо в энергоснабжающую организацию. Возможно, по заключению энергосбыта вы вовсе не нуждаетесь в новом приборе.
- Перечитайте документацию относительного вашего региона. Узнайте, когда происходят плановые мероприятия, и какие районы включены в первую очередь. Не стоит вестись на поводу у работников энергосбыта.
Настоятельно не рекомендуется производить монтажные работы самому. Если нет должной подготовки, то существует вероятность моментального выхода из строя оборудования. К тому же работник энергосбыта может предъявить претензии, решение которых обойдутся в несколько раз дороже, чем общая стоимость мероприятия.
Кто должен оплачивать услугу?
Споры на тему оплаты работ и стоимости самого счетчика бесконечны.
Отталкиваясь от законодательства и уставных документов, получаем следующее:
- Владелец несет полную ответственность за содержание собственного имущества. Т.е. ремонт, демонтаж и монтаж, а также поверки происходят за ваш счет.
- Если счетчик установлен внутри жилья , то в этом случае, финансовые тяготы остаются на плечах потребителя.
Эти правила распространяются исключительно на приватизированное жилье. Относительно муниципальных квартир, все иначе.
Материальные затраты на обслуживание прибора учета несет муниципалитет, за которым закреплено жилье. Также, потребитель не несет финансовой ответственности, если прибор учета согласно договору на обслуживание находится на балансе ЖСК, например.
К счетчикам, которые вынесены на лестничные площадки, применяют другие нормативы. Согласно им, обслуживание и материальная ответственность лежит на управляющей компании, которая заботится об имуществе дома, а не отдельно взятой квартиры.
В случае повреждения электросчетчика по вине потребителя, все материальные убытки и последствия возмещаются именно и м.
Плановые замены измерительных устройств оплачивает энергопередающая организация, как инициатор действий. В таких случаях, если он взят на баланс электрическими сетями, владельца лишь ставят в известность о предстоящих работах.
Порядок выполнения монтажных работ своими силами и представителями электрических сетей
Независимо от того, кто будет производить демонтажные работы, существуют общие правила для их выполнения:
- Представители энергосбыта снимают пломбы со старого электроприбора и записывают контрольные показания (владельцем квартиры также настоятельно рекомендуют записать показания). Бывают случаи несоответствия цифр, и вследствие этого, судебные разбирательства.
- Монтажник , убедившись в отсутствие тока в сети, отключает автоматы и снимает их.
- После отсоединения проводов и кабелей на изоляционное основание устанавливается новый счетчик с переподключением всех нагрузок и питающей линии.
- Производятся проверки качеств а соединений проводов на клеммах для исключения их искрения. Далее, подается напряжение на электросчетчик и включаются все автоматы, предохранители и УЗО.
- После тщательной проверки правильности работы электроизмерительного прибора, его пломбируют и заносят в Госреестр поверенных устройств.
Владельцам коммунальных и муниципальных квартир
Все работы по установке и обслуживанию приборов в неприватизированной квартире оплачивает муниципалитет. С потребителем лишь согласовывается наиболее удобное время проведения монтажных работ.
Некоторые сложности возникают у жильцов коммунальных квартир. Здесь учет ведется по общему электросчетчику. Даже если вы владелец одной из комнат и у вас установлен отсчитывающий учет, то вопросы о материальных затратах на замену общего счетчика решаются со всеми жильцами.
Следует отталкиваться от договора, который заключил владелец общеквартирного учета. В случае выхода из строя электросчетчика по вине одного из жильцов, именно он несет за это ответственность, если доказана его вина в порче имущества. Иначе, расходы оплачиваются всеми проживающими.
Узнать можно в нашей следующей статье.
Нормативная документация
Монтажные работы по установке электросчетчиков и их эксплуатации нормируются рядом законом, правил и постановлений.
Все требования к учету электрической энергии выложены в правилах эксплуатации электроустановок (Гл. 1.5). Также, требования нормируются правилами технической эксплуатации электроустановок потребителей (Гл. 2.11).
Правовая сторона работ и использования электросчетчиков описана:
- параграфом №6 гражданского кодекса РФ;
- постановлениями кабинета министров (№№442, 306, 307, 861);
- законом федерации об энергосбережении и энергоэффективности № 2612-Ф3 от 23 ноября 2009 г.;
- приказом Министерства энергетики об эксплуатации электроприборов №149 от 07 апреля 2010 г.
Обычно потребители обращаются к поставщикам электроэнергии. О том, какой электросчетчик необходимо приобрести, информацию предоставит энергосбыт. Тип бывает разным, но класс точности не может быть ниже 2,0.
Получите ответ юриста за 5 минут
В первую очередь потребитель электроэнергии должен знать, что все, что касается эксплуатации электросчетчиков, регламентировано Правилами Устройства Электроустановок (ПУЭ).
Установка в квартире не запрещена, но имеет свои особенности.
Наличие государственной поверки
Производить установку электросчетчиков в жилых помещениях можно при наличии государственной поверки, срок которой еще не прошел.
Для разных видов счетчика существует разный период поверки:
- для трехфазного счетчика – 1 год;
- для однофазного счетчика – 2 года.
Еще при покупке необходимо проверять сроки давности, так как не имеет значения, был счетчик в эксплуатации или нет. Дата поверки указывается на пломбе корпуса счетчика, римскими цифрами обозначают квартал последней проверки, а арабские цифры сообщают, в каком году проверялся. Эти сроки также регламентируются ПУЭ.

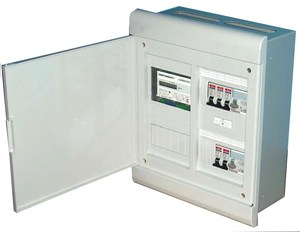

Требования к щиту
В основных нормах нет четких требований к конструктивным особенностям электрощитов.
Однако определенные условия все-таки имеются:
- должен быть свободный доступ к клеммам электрического счетчика и к трансформатору тока;
- необходимо, чтобы обеспечивалась возможность комфортной замены оборудования;
- чтобы не было препятствий для установки счетчика под углом до одного градуса;
- очень важно обеспечить проведение всех монтажных и ремонтных работ с внешней стороны оборудования.
Для прикрепления электрических счетчиков разрешается применять щитки из дерева, пластмассы и металла.
Правила монтажа
Счетчики устанавливаются по четко регламентированным правилам. Высота над полом должна составлять от 0,8 до 1,7 метра.
Удобно расположить его перед глазами для комфортного снятия показаний и эксплуатации. Чтобы не возникало больших погрешностей, прибор максимально не должен быть в наклоне более чем на один градус.
Такие нормы больше важны для электромеханического (индукционного) электросчетчика, на работу электронного прибора угол наклона не влияет, но в правилах таких уточнений нет, поэтому требования предъявляются ко всем видам счетчиков одинаковые.
Меры безопасности
Чтобы обеспечивалась безопасная эксплуатация и ремонтные работы электрических счетчиков, принято монтировать специальные предохранительные устройства, которые делают возможным отключение прибора от сети.
Такие коммутаторы прикрепляют до места нахождения электросчетчика. Расстояние должно быть не более десяти метров.
Существует практика не особого одобрения представителями энергетических служб установки таких предохранителей. Поэтому, чтобы не было подозрений в воровстве электрической энергии, будет целесообразным опломбировать их, как и электрический счетчик.
Монтаж в жилых домах
В квартирах не принято устанавливать электрические счетчики самостоятельно. Для этих целей вызывают работников энергетических компаний.
