Что такое водяной теплый пол? Это капитальная жидкостная система отопления, в которой обогрев воздуха в помещении происходит благодаря использованию конструкции настила пола с системой труб, по которым циркулирует теплоноситель. Система теплый пол подключается к локальной (газовый котел) или центральной системе отопления.
Водяная напольная система отопления может эксплуатироваться как основное отопление дома (самостоятельный источник обогрева) или же, как дополнительный. В зависимости от исполнения и способа нагрева выделяют разные виды теплых полов: водяные и (кабельные, стержневые, ).
Водяной теплый пол представляет собой долговечную и экономичную систему отопления, однако его установка сопряжена со значительными трудностями и затратами. Поэтому, монтаж системы теплый пол поручают профессионалам. Для тех, кто решился сделать водяной теплый пол своими руками, расскажем, из каких этапов состоит этот процесс, и обратим внимания на основные тонкости проектирования и монтажа.
Водяной теплый пол - преимущества и недостатки
Плюсы:
- эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;
- обеспечение естественной циркуляции воздуха;
- совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);
- возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;
- снижение расходов на отопление на 20-40% (в сравнении с радиаторным);
- независимость от электроснабжения (и перебоев в электросети);
- возможность регулировать температуру в отдельных комнатах и в любой время суток;
- минимальные расходы при самостоятельном монтаже;
- улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;
Минусы:
- инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);
- сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;
- высокая стоимость монтажа;
- трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;
- уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;
- исключается использование таких напольных покрытий как ковролин, ковер или палас;
- возможность протечки (в квартире - затопление соседей снизу, в частном доме - подвала);
- низкая ремонтопригодность системы труб;
Водяной теплый пол - монтаж своими руками
Пошаговая инструкция по устройству водяного подогрева пола включает в себя выполнение четырех последовательных этапов:
- Разработать самостоятельно, скачать готовый типовой или заказать индивидуальный проект теплого водяного пола. На этом этапе рекомендуется привлечение специалиста, чтобы исключить ошибки.
- Подобрать оборудование и строительные материалы.
- Выполнить правильно монтаж системы теплый пол.
- Осуществить проверку и первый запуск водяного теплого пола.
- Чистовая отделка, укладка напольного покрытия (плитка, ламинат, линолеум).
1 этап - проектирование теплого пола
Прежде чем приступить к составлению проекта, необходимо убедится в том, что нет неустранимых препятствий для монтажа системы в помещении. В качестве таковых могут выступать:
- высота помещения . Толщина теплого пола водяного (смонтированной системы) 100-120 мм. Это приводит к поднятию пола на соответствующую высоту;
- место установки двери . Вследствие монтажа системы уровень пола поднимается. Необходимо сохранить высоту дверного проема в 2200 мм (стандартная дверь и монтажные зазоры) или оценить возможность увеличения дверного проема или прикинуть, во сколько обойдется изготовление двери на заказ;
- ориентация окон
. Окна, расположенные на север или северо-запад, или ориентированные на ветреную сторону, или имеющие большой размер, могут привести к тому, что мощность системы необходимо будет увеличить, чтобы компенсировать потери тепла через внешний контур и обеспечить нужную температуру в помещении;
Примечание. Если расчетные тепловые потери составляют более 100 Вт/м.кв. монтировать систему водяного отопления нецелесообразно.
- несущая способность балок или плит перекрытия . Учитывая вес бетонной стяжки, следует оценить способности плит или балок перекрытия выдержать вес системы водяного теплого пола. Старые перекрытия еще не причина отказываться от системы в целом, но повод изучить настильный водяной пол.
Ввиду перечисленных выше требований, водяные теплые полы в частном доме получили большее распространение, чем в квартирах в многоэтажках.
Если препятствий для устройства не наблюдается, можно приступать к проектированию.
Расчет водяного теплого пола
Выполняется расчет необходимого количества материала в зависимости от параметров отапливаемого помещения и технических характеристик составляющего оборудования и материалов. Расчет теплого водяного пола производится на основании следующих данных:
- площадь пола и высота помещения;
- материал стен и перекрытий;
- степень и вид теплоизоляции;
- вид напольного покрытия;
- материал и диаметр труб;
- мощность обогревательного элемента (котла или централи);
- желаемый температурный режим (см. таблицу).
Предельная (максимальная) температура поверхности теплого пола для помещений разного назначения
После этого делается эскиз (схема, чертеж), отражающий место установки основного оборудования, способ и шаг размещения труб.
Как правильно сделать водяной теплый пол
Обязательно обратить внимание (особенности устройства):
- в местах размещения мебели устанавливать нагревательные элементы пола нельзя, т.к. это может вызвать их перегрев и рассыхание;
- не рекомендуется превышать длину контура свыше 90 м (предельное значение зависит от сечения трубы);
Максимальная длина контура теплого пола водяного (петли) в зависимости от используемого диаметра труб
Отклонение объясняется тем, что гидравлическое сопротивление (замедление движения теплоносителя) и тепловая нагрузка находятся в прямой зависимости от диаметра трубы.
Мастера считают оптимальной, длину контура в 50-60 м (при сечении трубы в 20 мм). В случае необходимости, целесообразно устанавливать два контура одинаковой длины. Это вызвано тем, что в процессе движения по трубам горячая года отдает часть тепловой энергии, и температура пола снижается. Использование коротких контуров обеспечит равномерный прогрев пола по всей площади.
Примечание. Длина контура вычисляется от точки выхода из коллектора, не только в месте входа в обогреваемое помещение.
- шаг укладки труб теплого пола составляет 100-500 мм;
Примечание. При использовании водяного теплого пола в качестве дополнительного (альтернативного) источника отопления рекомендован шаг укладки труб в 300-500 мм. В случае монтажа безальтернативной (основной) системы - шаг уменьшается и составляет 100-300 мм. Если превысить шаг укладки появляется эффект «тепловой зебры», а разность в температуре поверхности пола ощущается стопой.
- установка терморегуляторов позволит избежать перегрева, и снизит стоимость эксплуатации системы.
Водяной теплый пол в квартире от центрального отопления
Важно . Установка системы теплый пол в квартире сопряжена с рядом сложностей. В частности, необходимо предоставить проект в ЖЭК или общество совладельцев, а также районную теплосеть. После утверждения проекта получить заключение о возможности установки системы. Обычно установка разрешается только в новых домах, где имеется отдельный стояк для откачки горячей воды (используется в случае прорыва).
Монтаж теплого пола в ванной допускается путем подключения через выход на змеевик от полотенцесушителя. Для обогрева небольшой площади разрешение не требуется.
Помимо схемы установки компонентов на этапе проектирования выбирается вид (тип) системы теплого пола.
- Бетонная система . Предполагает заливку труб бетоном (обустройство стяжки);
- Настильная система . Предполагает использование настила из дерева или полистирола. В этом случае отсутствуют «мокрые» процессы и возрастает скорость работ.
2 этап - комплектующие для теплого пола
Теплый пол водяной, это сложная система труб с теплоносителем. Поэтому перечислим, что нужно для устройства теплого пола (компоненты системы).
Котел для теплого водяного пола
Оптимальный и распространенный вариант в частном доме (квартире) - подключение к газовому котлу. Если в квартире нет индивидуального отопления, можно подключиться к магистрали центрального отопления, но теряется автономность проекта.
Также возможно использование электро-водяных полов. Их особенность в том, что греющий кабель уложен внутри трубы, что гарантирует равномерный прогрев теплоносителя (воды, этиленгликоля, пропиленгликоля) по всей длине контура. Несомненное достоинство заключается в возможности установки в многоквартирных домах (т.к. они не подключены к магистрали отопления, а значит отсутствует риск повреждения узла крепления). Но есть и существенный недостаток - высокая стоимость электроэнергии, которая необходима для обеспечения функционирования (нагревания) системы.
Расчетная мощность котла должна быть на 15-20% выше суммарной мощность всех полов в помещении.
Циркуляционный насос для теплого пола
Необходим для обеспечения движения теплоносителя в системе. Встроенный в котел насос не справится с нагрузкой, если площадь дома превышает 100 м.кв.
Трубы для теплого водяного пола
- медные трубы по мнению специалистов считаются идеальным вариантом - долговечные, отличаются высокой теплоотдачей, но их стоимость существенно увеличит бюджет монтажа;
- трубы из металлопластика лидируют по соотношению цена/качество. Их состав исключает появление коррозии и накоплений, что оставляет неизменным диаметр проходного сечения трубы. Кроме того, металлопластиковые трубы имеют малый вес, легко гнутся и обладают высоким температурным пределом.
- полипропиленовые трубы привлекают низкой ценой, но высока вероятность купить некачественный товар.
- PEX-трубы из сшитого полиэтилена отличаются надежностью, но требуют жесткого крепления, т.к. при нагреве распрямляются. Пользователи рекомендуют уменьшать шаг крепления держателей при использовании РЕХ-труб в 2-3 раза.
Оптимальное сечение - 16-20 мм. Расход труб на 1 м.кв. 5-6 м.п. (при шаге в 200 мм).
Примечание. Согласно отзывам, пользователи советуют использовать продукцию только известных марок (Uponor, Rehau).
Утеплитель для теплого водяного пола
В качестве теплоизоляции можно использовать материалы:
- фольгированный полиэтилен (при минимальной проектной толщине теплого пола);
- пенополистирол. Пользователи рекомендуют использовать готовые теплоизоляционные маты, имеющие выступы для укладки труб с шагом 50х50 мм;
- минеральная вата. Пользователи плохо отзываются о вате в случае устройства бетонной системы из-за способности минваты поглощать часть влаги из раствора.
Совет. Теплоизоляционный слой (толщина утеплителя для теплого пола) над подвалом, в цокольном этаже, на первом этаже в частном доме, должен быть толще. Кроме того, чем выше предполагаемая температура теплоносителя, тем толще нужно делать слой теплоизоляции.
Счетчик расхода тепла
Установка теплосчетчика в квартире актуальна при получении разрешения на устройство теплого пола водяного в многоквартирном доме.
Коллекторный шкаф
Устанавливается для монтажа регулировочных элементов и стыковки труб контуров с магистралью теплоснабжения.
Армирующая сетка для теплого пола
По поводу укладки армированной стеки мнения пользователей расходятся. В целом, сетка для армирования позволит дополнительно усилить бетонную стяжку после прокладки системы труб.
Компоненты для устройства стяжки
- бетон (цемент, песок, вода);
- демпферная лента шириной 100-150 мм;
- крепежные элементы для фиксации труб.
3 этап - монтаж теплого водяного пола своими руками
1. Установка коллекторного шкафа
Монтаж системы начинается с установки коллекторного шкафа, обязательными элементами которого являются (коллекторный узел): коллектор, насос, воздухоотводный клапан и сливной отвод. Габариты коллектора зависят от его комплектации. Рекомендуется устанавливать коллектор в равной удаленности от всех контуров. В случае невозможности выполнения этой рекомендации, возле самого протяженного из контуров.
Важно. При установке коллектора предусматривается свободное пространство для загиба труб. При этом не допускается монтаж труб сверху, только снизу. Это обеспечит нормальное движение теплоносителя. Установка запорного вентиля между системой трубопровода и коллектором упростит обслуживание системы в случае необходимости (профилактика, спуск, ремонт).
2. Подготовка основания под теплый пол

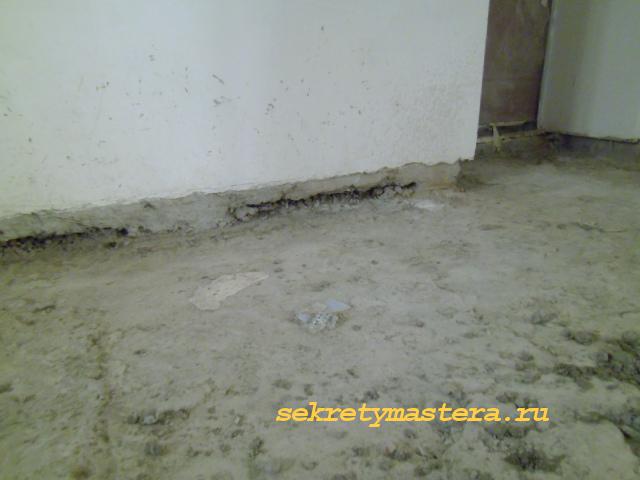

Поверхность очищается от мусора, устраняются перепады высот пола (уклоны, возвышения).
На подготовленную поверхность выполняется укладка теплоизоляционного материала, снижающая потери тепла через пол. Далее застилается пленка гидроизоляции. Укладка демпферной ленты нивелирует тепловое расширение бетонной стяжки.
Полы под водяной теплый пол нужно выравнивать, чтобы обеспечить одинаковую по толщине стяжку (залог равномерного распределения тепла по поверхности)
3. Укладка труб для теплого пола
Монтаж труб водяного теплого пола может быть выполнен несколькими методами (схемы укладки):
Улитка
Трубы укладываются по периметру комнаты сужаясь к центру. Обязательна прокладка труб через ряд, чтобы обеспечить возможность обратного хода теплоносителя и более равномерную отдачу тепла.
Способ используется, когда ввиду сложной конфигурации комнаты нужно сместить центр системы труб, а также в помещениях площадью более 40 м.кв.
Змейка (петли)
В этом случае труба от нагревателя проходит вдоль наружной стены, затем волнообразно возвращается назад. Схема подходит для небольших помещений.
Меандр (двойная змейка или комбинированная схема)
Петли змейки располагаются параллельно и позволяют организовать движение теплого и охлажденного теплоносителя по трубам. Это способ хорош тем, что позволяет скомпенсировать охлаждение труб.
Материал подготовлен для сайта www.сайт
Совет. Мастера советуют начинать укладку от внешних или более холодных стен комнаты.
Чтобы выполнить раскладку правильно, новичку рекомендуется сначала нанести разметку на поверхность пола. На момент монтажа теплого пола в последующих комнатах, укладка будет производиться «на глаз». Для прокладки используются только цельные трубы или надежные соединения.
Начинается укладка труб с подключения одного её конца к подающему коллектору.
Организовать утепление возле наружных стен можно путем изменения порядка раскладки труб, как показано на схеме.
После укладки трубы на обозначенный контур она фиксируется зажимом. Как вариант, можно использовать дюбели и привязывать к ним трубу с использованием медной проволоки или уложить на пол арматурную сетку и привязывать трубу к ней с обеспечением возможности теплового расширения материалов.
Упрощает работу ребристая полистирольная подложка под теплый пол водяной, использование которой одновременно позволяет обеспечить теплоизоляцию и уложить трубы ровными рядами.
4. Подключение коллектора теплого пола
После укладки контура, свободный конец трубы подсоединяется к возвратному коллектору.
5. Опрессовка теплого пола водяного
Опрессовка труб (гидравлическое испытание), такое название носит процедура проверки качества укладки, т.к. на этом этапе есть возможность внести коррективы в систему отопления водяного теплого пола.
Опрессовка предусматривает впуск воды в систему под высоким давлением. Рекомендованное для проверки давление превышает расчетное рабочее в 1,5-2 раза (не менее 0,6 МПа). В первые полчаса опрессовки допустимо снижение давления не более чем на 10%, в последующие 2 - 15% от исходного значения. Температура воды остается неизменной. Время проверки - сутки и более. Если нарушений не выявлено, а пол прогревается равномерно можно продолжать работы.
6. Стяжка для теплого водяного пола
Для стяжки может использоваться:
- любая готовая смесь, обязательной характеристикой которой, является способность хорошо проводить тепло;
- классический бетон (с цементом марки не менее М 300) с добавлением пластификатора (3-5%).
Высота стяжки колеблется в диапазоне 3-7 мм. Заливка раствора производится при полной (заполненной теплоносителем) системе с заданным при проведении опрессовки давлением. Полное время застывания бетона - 28 дней. Для смеси - время застывания определяется производителем.
Примечание. На поверхности значительной площади (более 40 м.кв.) предусматривается устройство компенсационных швов.
4 этап - первый запуск теплого пола водяного
После полного застывания (высыхания) стяжки пола система готова к запуску. Она достигнет заданных параметров в течение 2-3 суток.
5 этап - чистовая отделка теплого пола
Полностью готовый теплый пол покрывается отделочным материалом. Сегодня самым популярным напольным покрытием остается плитка и ламинат.
Водяной теплый пол под ламинат получил широкое распространение. Однако монтаж ламината в этом случае выполняется с некоторыми нюансами:
- качество ламината должно подтверждаться сертификатом. Ведь при его нагреве в помещение будут выделяться вредные вещества. Обычно ламинат для теплого пола маркируется «Warm wasser»;
- теплоизолятор под ламинат не укладывается;
- обязательна вентиляция пола покрытого ламината. Для этого по периметру оставляется зазор толщиной 10-15 мм, который затем закрывается плинтусом;
- перед укладкой ламинат помещают в комнату, для набора температуры пола. При этом упаковки с ламелями нужно разместить по полу, а не складывать в одну высокую стопку.
Как видим, дополнительных сложностей использование ламината в качестве напольного покрытия не создает, однако мастера советуют использовать водяной теплый пол под плитку. Это связано с тем, что ламинат отличается низкой теплопроводностью (чем толще ламель, тем ниже этот показатель), а также в его составе присутствуют соединители, испарения которых не лучшим образом могут отразиться на здоровье жильцов дома.
Как сделать водяной теплый пол своими руками - видео
Водяные теплые полы прослужат долгое время в том случае, если придерживаться рекомендаций по их эксплуатации, которые содержат отзывы пользователей. Основные требования заключаются в следующем:
- необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение - на 4-5 °С в сутки;
- температура входящего теплоносителя не должна превышать 45 °С;
- не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;
- нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.
Заключение
Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).
2015-06-04, 23:57
Схемы водяного тёплого пола Расчёт схемы Трубы для водяного тёплого пола Утеплитель для водяного тёплого пола Стяжка для тёплого пола Укладка водяного тёплого пола
Поговорим про водяной тёплый пол, и рассмотрим нюансы изготовления, зная которые мастеровитый человек, сможет самостоятельно сделать его для своего дома или квартиры.
По поводу «как сделать», в интернете столько информации, что запросто съедет крыша, и тут нет ничего удивительного.
Каждый сантехник - пуп земли, и делает только так как надо, а остальные делают не правильно. Отсюда так много советов, причём один мудрёнее другого. Не стоит за это ругать сантехников, такая уж сложилась специфика профессии.
Я не являюсь сантехником в чистом виде, но как универсалу, мне не раз приходилось делать водяной тёплый пол, и наблюдать как он себя ведёт процессе эксплуатации.
Начнём со схем.
Схемы водяного тёплого пола
Наиболее распространёнными являются три схемы тёплого пола: змейка, змейка+змейка, спираль.
Выбор схемы зависит от формы и размера помещения или участка, который предполагается обогреть.
Рассмотрим по порядку.
1. Змейка — самая простая в изготовлении. Но такой контур здорово сажает рабочее давление, и в результате, после 10-12 витков, возникает ощутимая разница между температурой в начале и конце контура.
Поэтому, змейку лучше использовать на маленьких участках, на три-четыре витка, таких как подоконники, входные и туалетные «коврики».
2. Змейка+змейка — тоже подсаживает давление, но разница температур в начале и конце контура, у неё гораздо меньше.
Получается так потому, что у неё число витков подачи в два раза меньше, чем у змейки, и в конце контура, подача переходит в обратку, идущую параллельно и рядом с подачей.
Исходя из этого, такую схему лучше применять для узких и длинных коридоров, где сделать спираль затруднительно, а змейка даст разницу температур по противоположным концам.
3. Спираль — не сажает давление. Напор что на выходе из коллектора, что на выходе из спирали, одинаковый, даже при длине контура 100 м.
Спираль подходит для больших помещений. Распределение тепла в ней идёт равномерно, так как и подача и обратка у неё идут параллельно .
Расчёт схемы водяного тёплого пола
Длина контура определяется по формуле 1 м 2 площади пола х 4-5 п. м. трубы + расстояние между контуром и коллектором умноженное на 2.
4 или 5 метров трубы, класть на квадратный метр, зависит от теплоустойчивости помещения. Если помещение хорошо держит тепло, и расположено над другим отапливаемым помещением, то достаточно 4-х метров.
Исходя из этого, расстояние между магистралями составляет 20 или соответственно 16-17 см.
Чтоб визуально представить расположение контура по месту, нарисуем план монтажа.
Делается это так: берётся школьная тетрадь в клеточку, и в масштабе 1 Х 20, рисуется план помещения.
Затем в этом же масштабе, рисуется нагревающий контур. Две клеточки — 20 см, как раз шаг магистралей. Благодаря такой схеме, и в витках потом не ошибётесь, и длину трубы высчитаете с минимальной погрешностью.
Погрешность, кстати, всегда должна быть плюсовой .
По поводу того, из какой трубы лучше сделать тёплый пол, сломано немало копий. Фанатов у каждого материала хватает, и каждый утверждает, что труба которую он рекомендует — самый лучший вариант.
Давайте поразмышляем, о трубах из тех материалов, с которыми я сталкивался по работе, и которые применяются в изготовлении водяного тёплого пола.
1. Гладкая нержавейка, или медь (близки по результатам и затратам).
Достоинства:
а) внутренний диаметр трубы в местах соединения не сужается, что облегчает ход теплоносителя;
б) легко ремонтируется при повреждении;
в) прочная, даже при попадании в залитую стяжкой трубу буром перфоратора, она мнётся, но не прорваться сразу в отличие от пластиков, которые чуть тронь, и уже дыра.
г) экологически чистый материал.
Можно ещё порассуждать о теплоотдаче, примесях, кристаллической структуре металла, и том, какой длины волну инфракрасного излучения генерирует медь, но это уже для теоретиков, и любителей поспорить. И единого мнения Вы нигде не найдёте. А к практике это не относится.
Недостаток этих материалов — дороговизна. Что материал, что работа, стоят дорого. Не каждому по карману.
2. Гофрированная нержавейка.
Да-да делают и из такой тёплый пол. Зачем, я честно говоря так и не понял. Дорого. Для ремонта потребуется оборудование и мастер, которых хрен найдёшь. Как гофра влияет на ход теплоносителя, тоже не понятно.
3. Полипропилен.
Легко сделать и легко ремонтировать. Не требует неразрывности, как металлопластик. В любом месте ставится муфта и нет проблем.
Проблемы проявляются в другом:
а) после монтажа требуется опрессовка, чтоб проверить сварные соединения.
б) у полипропиленовой трубы толстая стенка, что уменьшает теплоотдачу.
в) внутренние наплывы, при небрежном исполнении, увидеть которые невозможно.
4. Металлопластик.
Оптимальный материал для водяных тёплых полов. Он прошёл проверку временем, прост в монтаже, доступен по цене.
Металлопластиковая труба в полной мере отвечает требованиям предъявляемым к водяному тёплому полу, за исключением экологичности.
Нюансы монтажа:
а) непрерывность контура, так как фитинг металлопластика сужает проходной диаметр на половину.
б) на закрытых участках (стяжка, толща стены, короб без доступа) применяется только обжимной фитинг, так как он не течёт после отключения тепла, чего не скажешь о резьбовом.
Выбор производителя:
а) дорогие и надёжные: бельгийская Henco и итальянская ValTec.
б) по средней цене и надёжные: российские Sanmix и РВК.
в) дешёвые и ненадёжные: китайская Lemen.
Результат применения Lemen:
Труба проработала 2 года, и хозяин постоянно подпитывал котёл, пока наконец вода не проступила наружу.
Я грешным делом даже подумал, что этому крутому перцу специально подрезали трубы во врем укладки, настолько ровненькая получилась трещинка, но потом, при дальнейшем демонтаже она ещё пару раз треснула сама у меня в руках.
Из этого следует, что цена металлопластиковой трубы, не та позиция, на которой целесообразно экономить.
5. Прошивной полиэтилен.
Пока я с ним не работал. Причина тому — не лестные отзывы от, заслуживающих доверие, коллег по цеху.
Если Вас прельстит этот материал, по причине низкой цены, то покопайте в сторону дополнительных материалов, необходимых для монтажа и поинтересуйтесь окончательной стоимостью.
Диаметр трубы.
Сделать точный расчёт, а потом и вывод, какая труба лучше Ø16 или Ø20, трудно, да и не нужно.
Эту воду в ступе давно толкут на форумах, и нигде нет единого мнения и единой формулы расчёта.
Если уж копать до конца, то для этого требуется куча исходных характеристик. Это характеристики теплоносителя, материала трубы, котла, качества газа.
Практический опыт мне подсказывает, что если сделать точный расчёт, то заметной разницы не получится, за исключением цены.
На картинках ниже, где я покажу процесс монтажа, труба Ø20, хотя я предпочитаю Ø16 но это уже бзик хозяина коттеджа. Никакие убеждения не пробили его железную логику: чем толще — тем лучше. Цена вопроса там замыкала список.
А уж после того, как он меня между делом спросил: «А труба Ø25 бывает?», я предпочёл закрыть эту тему, чтоб не нарваться на укладку 25-ой. С него станется.
Утеплитель для водяного тёплого пола
То, что отражать тепло снизу контура нет смысла, сомнений ни у кого не вызывает, однако в тех случаях, когда нужно отсечь поступления холода извне, утеплитель под тёплый пол необходим.
То есть, если пол над холодным подвалом, или на бетонном основании, которое лежит на земле, или под ним открытая улица.
Рассмотрим утеплители которые применяются в таких случаях.
1. Монтаж на пенопласт. Затем, на него кладочная сетка, трубы и дальше предполагается армированная стяжка.
Что получается: тонкая (5 -6 см.) монолитная армированная плита пронизанная расширяющимися и сужающимися трубами, лежит на рыхлом пенопласте.
То что она растрескается — очевидно. Арматура не даст развалиться, но так как нагрузка на стяжку динамическая, то шевеление неизбежно. А где шевеление, там и медленное разрушение.
2. Монтаж на пеноплекс. Пеноплекс жёсткий материал, и выдержит динамические нагрузки, но эта жёсткость предъявляет жесткие требования к ровности основания.
Достоинства:
а)Хорошая тепло и звуко изоляция
Недостатки:
а) Толщина 30 мм и выше
б) Требует идеальной ровности основания. Лист пеноплекса, при неровностях основания даже в 5 мм, начнёт топорщиться, а значит и шевелиться. Если притянуть лист зонтиками, изгиб листа создаст пустоту снизу, а пустота — потенциальная трещина стяжки.
3. Монтаж на пенофол. Пенофол — вспененный фольгированный полиэтилен.
Достоинства:
а) Не дорогой. Цена при толщине 5 мм. 45 руб за м 2
б) Плотно ложится на неровное основание.
в) Хорошая тепло и звуко изоляции.
г) Отражает инфракрасное излучение.
Недостатки:
а) Стяжка толщиной 60 мм. и выше сдавливает пенофол, отчего он теряет часть своих свойств.
4. Укладка контура на керамзит.
Керамзит применяется в тех случаях, когда нужно поднять пол сантиметров на 15-20. Из керамзита делаем керамзитобетон, так как тёплому полу требуется жёсткое основание, и из него уже ровную стяжку.
Дополнительного утепления не требуется.
Часто стяжку для тёплого пола, приходится делать в два этапа. И вот почему:
Толщина стяжки над трубой, для равномерного прогрева, должна составлять 35 мм., с допуском ±5 мм. Выдержать этот размер можно только на ровном основании.
Уложенная труба имеет некоторую волнистость, и если эта волнистость наложится на волнистость основания, к которому труба крепится, то выдержать этот размер по площади не получится.
Поэтому, первым делом нужно «стрельнуть» плоскость основания, и если искривление окажется 0,5-1 сантиметра, то это основание требует выравнивания.
Второй момент — стяжка толще 70 мм. В этом случае основание нужно приподнять, то есть сделать первую стяжку, к которой и крепиться труба, затем вторую финишную стяжку.
На картинках ниже следующие исходные:
Толщина стяжки — 120 мм., толщина первой стяжки 65 мм., труба — 20 мм. толщина финишной стяжки 55 мм.
Вот такое было основание:
Прежде чем начать заливку, необходимо закрыть все, имеющиеся в перекрытии, монтажные отверстия. Можно пеной, можно утеплителем на основе стекловаты.
Как сделать ровную стяжку я описал в статье , поэтому здесь повторяться не буду. Покажу только результаты.
Теплые полы отлично подходят для обустройства автономного теплоснабжения. Все чаще владельцы частных домов предпочитают именно такую систему обогрева. В то же время для квартир она менее удобна, поэтому используется реже. При желании и наличии навыков обращения с инструментами всегда можно смонтировать теплый водяной пол своими руками.
Владелец дома получает возможность рационально расходовать ресурсы. При радиаторном отоплении потоки теплого воздуха устремляются вверх, не успевая прогреть всю площадь помещения. Поднимаясь от теплого пола, воздушный поток нагревает предметы и людей и только после этого перемещается к потолку.
Дом с напольным отоплением прогревается гораздо быстрее и равномернее, чем с радиаторным, т.к. при включении обогрева вся площадь пола превращается в один большой источник тепла. Помещение нагревается снизу, что обеспечивает максимальный комфорт для людей, находящихся в нем.
Устройство водяного теплого пола подразумевает, что система работает от обычного отопительного котла. Однако расход топлива для напольного обогрева относительно невелик, поскольку теплоноситель не нужно прогревать до такой высокой температуры, как в радиаторах
Благодаря этой особенности напольного отопления оно более выгодно, а сам котел работает в щадящем режиме, что увеличивает срок его эксплуатации.
Возможен вариант использования теплого пола в качестве системы дополнительного отопления. В этом случае нагретый теплоноситель движется по двум контурам: сначала к радиаторам, а потом, остывая, по трубам напольного контура.
Так владелец дома добивается высокоэффективного обогрева, не затрачивая лишних средств на оплату счетов. Это идеальный вариант для домов в регионах с суровым климатом.
Большой минус системы – высокие расходы на комплектующие и монтаж. В среднем на материалы для обустройства 1 м.кв. теплого пола необходимо потратить от 1500 рублей. Если работает бригада, то к этим расходам придется добавить еще 1000-1500 рублей за 1 м.кв. в зависимости от расценок рабочих.
Высокая стоимость обусловлена объективными причинами. Для прокладки труб приходится поднимать уровень пола как минимум на 100 мм. Чтобы система нормально работала, устанавливают регулировочную арматуру, шкаф распределительных коллекторов, специальные клапаны для выпуска воздуха из отопительной системы и т.д.
Это трудоемкий процесс, поэтому работа мастеров обходится недешево.
Монтаж теплого водяного пола своими руками позволяет существенно удешевить систему. Сэкономить удается до 30-50% от общей стоимости
Особенности устройства водяного обогрева
Теплый пол – это система труб, уложенных по удобной для владельца дома схеме. По ним от котла перемещается нагретый теплоноситель. Его температура регулируется с помощью термостатов. Остывший теплоноситель возвращается к котлу, и процесс возобновляется.
Разные потоки теплоносителя объединяются с помощью коллекторов – узлов управления отоплением. Комплектующие системы во многом зависят от схемы монтажа труб теплого пола и особенностей подключения контуров в коллекторе.
Как правило, приходится покупать циркуляционные насосы, разнотипные клапаны, оборудование для автоматизации работы системы отопления. Если трубы укладывают под бетон, то потребуются дополнительные стройматериалы, арматурная сетка.
Особенно тщательно нужно выбирать трубы, т.к. от их качества и надежности зависит срок эксплуатации системы. Обычно используют металлопластиковые и ПВХ-трубы. Оба вида изделий долговечны и практичны, но в большинстве случаев владельцы домов отдают предпочтение первому варианту.
Металлопластиковые трубы считаются более надежными. Они хорошо гнутся, принимают любую форму. Немаловажное достоинство – приемлемая цена. Поскольку на обогрев 1 м.кв. пола нужно не менее 6-7 м. труб, их стоимость существенно влияет на общую сумму расходов.
Подробное устройство системы теплого пола описано в видеоролике ниже:
Требования к монтажу теплого пола
- Перед началом укладки труб требуется тщательно подготовить основание. Поверхность должна быть идеально ровной, что обеспечит в будущем равномерный прогрев пола и, соответственно, помещений.
- Помимо материалов, необходимых для монтажа самой системы, необходимо приобрести тепло- и гидроизоляцию. Ее настилают на черновой пол перед укладкой труб.
- Петли укладки делают единой трубой сечением 16, 17, 20 мм. Это необходимо для предотвращения протечек на стыках.
- Если теплый пол монтируют под стяжку, то запуск системы следует отложить до полного застывания материала – 4 недели. После этого систему запускают, а температуру теплоносителя постепенно увеличивают. На запуск системы на полную мощность потребуется 2-3 суток.
- Расчетную температуру внешней поверхности пола регулирует СНиП 41-01-2003. Она в среднем должна составлять 26 градусов для помещений, где постоянно пребывают люди, и 31 градус – там, где люди не присутствуют постоянно и есть потребность в особом температурном режиме.
- Максимальная температура теплоносителя – 55 градусов. Система должна быть спроектирована и смонтирована так, чтобы не было существенных перепадов температур в отдельных зонах пола. Допустимая разница – 5-10 градусов.
Толщина слоя теплоизоляции зависит от расчетной тепловой нагрузки. Чем она больше, тем толще должен быть теплоизоляционный слой
Способы обустройства – бетонный и настильный
Различают два основных способа монтажа системы: бетонный, настильный. Первый вид укладки труб называют еще мокрым, заливным. Он применяется в случае, если поверх системы напольного обогрева планируется бетонная стяжка.
Бетонный способ монтажа надежен и эффективен, т.к. готовая система отличается наилучшей теплоотдачей, которая полностью покрывает теплопотери. Возможна работа отопления в широком температурном диапазоне.
Бетонная система способна выдерживать нагрузки 500 кг на 1 м.кв, что позволяет монтировать ее в помещениях любого типа, включая жилые и производственные. Срок ее эксплуатации может превышать 50 лет.
Настильный способ применяется, если трубы монтируют под деревянное или полистирольное покрытия. Монтаж осуществляется без «мокрых» процессов, благодаря чему работы можно выполнить быстрее, ведь не приходится ждать высыхания строительных смесей.
Сначала укладывают гидро-, теплоизоляцию, периметр комнат отделывают клейкой демпферной лентой. При расчете теплоизоляционного слоя необходимо учитывать все теплопотери. Утеплитель монтируют по всей поверхности пола
Трубы укладывают сверху на теплоизоляцию, закрепляют скобами, дюбель-крюками, хомутами или крепежными планками. Идеальный вариант – использование готовых теплоизоляционных плит, в которых заранее предусмотрен крепеж.
Сверху укладывают армирующий слой, после него – несущий. В качестве финишного покрытия лучше всего выбрать керамическую плитку, натуральный или искусственный камень, ламинированный паркет.
В результате получается греющий «пирог», толщина которого может достигать 10-15 см в зависимости от сечения труб, толщины слоев тепло- и гидроизоляции, чистового покрытия.
Ниже кратко и понятно описан весь порядок монтажа системы:
Расчет и проектирование системы
Как можно сделать водяной теплый пол своими руками? Начать следует с расчета и проектирования системы. Это важнейший этап работ, от которого зависят особенности монтажа отопления, эффективность обогрева и долговечность всей конструкции.
При проектировании учитывают такие факторы:
- объем, который необходимо обогреть (площадь, высота, форма помещения);
- особенности температурного режима;
- материалы, которые планируется использовать в работе.
При разработке схемы учитывают все нюансы, включая места расположения коллекторов, компенсационных швов. Важно, чтобы не пересекались деформационное пространство и элементы трубопровода.
Желательно также заранее знать, где и как будут расположены предметы меблировки и/или сантехнические приборы. Если над трубами планируется мебель, то она должна быть из материалов, которые хорошо переносят высокие температуры. Дерево лучше не использовать, т.к. оно рассыхается.
Для каждого помещения дома нужен отдельный контур. Если отапливаются нежилые помещения (например, лоджия или веранда), то контур не должен совмещаться с прилегающими жилыми комнатами. В противном случае тепло будет уходить для обогрева нежилой зоны, а жилые комнаты будут холодными.
Чтобы не ошибиться при проектировании, следует учитывать некоторые нюансы. Об этом рассказывает специалист:
Технология монтажа напольного отопления
Рассмотрим подробно монтаж теплого водяного пола под стяжку. Это самая трудоемкая работа, зато готовая система гораздо эффективнее, чем уложенная «сухими» методами – с помощью модулей или реек.
Этап #1: подготовительные работы
До начала монтажа отопительной системы помещение должно быть полностью подготовлено: установлены окна, двери, выполнены все черновые отделочные работы, подключены коммуникации, подготовлены ниши для коллекторов в местах, где к ним будет обеспечен свободный доступ.
Необходимо выполнить разметку пола. Основание должно быть идеально ровным, перепады свыше 0.5 см недопустимы, иначе будет нарушена работа отопления, возрастут показатели гидравлического сопротивления, систему обогрева будет завоздушивать.
Если нужно, пол дополнительно выравнивают с помощью стяжки. Если он примыкает к грунту, тщательно гидроизолируют
Этап #2: укладка паро- или гидроизоляции
В качестве паро-, гидроизоляции используют полиэтиленовую пленку. Ее толщина должна быть не менее 0.2 мм. Этот слой необходим для защиты утепляющих материалов от воздействия влаги, которая существенно снижает их свойства.
Гидроизоляция обязательна, т.к. влага может поступать как от грунта, так и от холодного перекрытия. Пленку укладывают с нахлестом до 10 см и закрепляют стыки с помощью липкой ленты. Ею же накрывают стыки пола и стен.
Чтобы между стяжкой и стенами не образовался тепловой мост, применяют демпферную ленту. Ее укладывают вдоль стен, и она должна возвышаться над разметкой уровня теплого пола как минимум на 20 см. Специальный влагозащитный «фартук» ленты предотвращает попадание воды в стыки между теплоизоляционной плитой и самой лентой.
Многие теплоизоляционные материалы теряют свои свойства под воздействием влаги. Например, пенопласт при отсыревании гораздо хуже защищает от шума и холода
Этап #3: монтаж теплоизоляционных плит
От выбора и укладки теплоизоляционных плит во многом зависит эффективность работы всей системы напольного отопления. Правильная теплоизоляция направляет потоки тепла от греющих элементов вверх – в помещение. От нее зависят основные характеристики системы – мощность, степень экономии ресурсов, несущая способность.
В качестве теплоизолятора можно использовать фольгированный полистирол толщиной 3 см. При всех достоинствах этого утеплителя, он имеет существенные недостатки, поэтому лучше все-таки отдать предпочтение более современным и технологичным материалам и выбрать специальные теплоизоляционные плиты.
Теплоизоляционные плиты представляют собой готовые системы для укладки труб теплого пола. Они чрезвычайно прочны и имеют специальные выступы, с помощью которых легко закреплять и гнуть трубы, придавая контуру желаемую форму.
Плиты надежно скрепляются специальными замками, отличаются высокими показателями тепло- и шумоизоляции, сглаживают незначительные неровности пола. Их монтируют по направлению от дальнего левого угла слева направо. Если планировка комнаты предусматривает выступы или ниши, плиты подрезают или наращивают.
Плиты укладывают по всей поверхности пола комнаты, без промежутков. Такой монтаж обеспечивает равномерность прогрева помещения, а также механическую прочность системы
Этап #4: укладка греющего контура
Трубы укладывают с шагом 10-30 см в зависимости от величины теплопотерь. Чаще всего вполне хватает 30 см. Отступ от стены – 15 см. Трубы прокладывают между выступами теплоизоляционных плит, плотно прижимая к полу. На стыках их защищают специальными металлическими гильзами.
На каждый контур нужен отдельный отрезок трубы соответствующей длины: до 80 м, если диаметр труб составляет 16 мм, и до 120 м для труб диаметром 20 мм. Если длина труб слишком большая, то вырастут показатели гидравлического сопротивления. Нужно учитывать, что оно должно быть примерно одинаковым во всех контурах, которые подключаются к одному коллектору.
Две самые популярные технологии прокладки труб:
- бифилярная («улитка») – контур имеет спиралевидную форму;
- меандровая («змейка») – контур теплого пола по виду напоминает зигзаг.
Возможны варианты. Так, двойная «змейка» уместна в помещениях, где нужно добиться наибольшей плотности теплового потока.
Можно комбинировать разные способы укладки труб. Например, для больших комнат использовать «змейку», а для менее просторных помещений – «улитку».
Укладка «змейкой» имеет некоторые недостатки, однако есть случаи, когда такой способ монтажа труб незаменим, например, если пол имеет линейный уклон. Еще один плюс – меньшая нагрузка на отопительный насос, чем при укладке труб «улиткой»
Этап #5: опрессовка труб и стяжка
После укладки греющего контура и подключения к распределительному коллектору необходимо выполнить опрессовку труб. Для этого контур отопления заполняют теплоносителем и удаляют воздух, выпуская его через сливные краны. Давление для опрессовки металлопластиковых труб должно быть 6 бар, время – 1 сутки.
Можно прогреть систему до 80 градусов на полчаса, а после остывания залить трубы под опрессовочным давлением бетонной стяжкой
Опрессовка труб из сшитого полиэтилена выполняется сложнее. После снижения давления систему докачивают, через полчаса повторяют процедуру. Далее еще через полтора часа в последний раз восстанавливают давление и оставляют систему отопления на сутки. За это время давление должно снизиться не более чем на 1.5 бар.
Для стяжки используют смеси с добавлением пластификаторов, которые улучшают эластичность готового слоя. После полного высыхания и затвердения (28 суток) можно планировать запуск в рабочий режим.
Порядок монтажа теплого водяного пола своими руками хорошо описан ниже:
Заключение
Когда основные работы по монтажу теплого водяного пола закончены, его запускают в рабочий режим. Это нужно для удаления воздуха из отопительного контура. Прогрев начинают с 25 градусов, постепенно доводя температуру до рабочей.
Систему запускают с давлением выше рабочего примерно 15%, а все ветки, кроме проверяемой, перекрывают. Насосы должны работать на минимальной мощности. Процедуру повторяют для каждой ветки отдельно.
Почему выбирают именно водяные системы? Они практичны, универсальны, экономичны. В эксплуатации они обходятся дешевле, чем электрические. Единственный минус – трудоемкий монтаж. Однако затраты сил и средств окупаются за счет удобства использования, долговечности системы, экономии на отоплении.
Водяной теплый пол в частном доме своими рукамиО комфорте использования теплых полов говорить не приходится, этот вид обогрева очень популярен в частных домах, так как эффективен и имеет высокий КПД. Несмотря на то, что этот вид работ не намного сложнее, чем другие, связанные с обустройством максимального удобства и комфорта собственного жилища, немногие знают, как сделать теплый пол от отопления своими руками.
Рассмотрим теоретические и практические вопросы, связанные с самостоятельным расчетом и обустройством водяного обогрева пола в небольших помещениях жилого или офисного типа.
Подготовительные работы и расчет материалов
Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.
Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу - расстоянию между трубами.
Для зоны умеренного климата:
- При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
- Если стены не утеплены, 10-15 см.
- В просторных помещениях, где часть стен холодные, а часть - теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам - его увеличивают.
Какое напольное покрытие подойдет на теплый пол
Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление - слишком большими.
Идеальное покрытие для теплого пола - это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый - очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.
Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни - линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум - без утепляющей подложки.
При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.
Основа под теплый пол
Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант - это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.
В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.
Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.
Схемы укладки водяного теплого пола
Наиболее распространенные схемы укладки водяного пола - улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.
Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая - планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.
Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.
Обычно расход трубы на 1 кв.м. площади составляет:
- 10 м при шаге 10 см;
- 6,75 м при шаге 15 см.
Выбор теплоизоляции и крепежей для водяного теплого пола
Для того чтобы тепло не уходило вниз - на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше - 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.
Утеплитель и теплоотражатель
Оптимальная толщина утеплителя - 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери - рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:
- Пенофол (металлизированный вспененный полиэтилен);
- Отражающий поролоновый экран, приклеиваемый за радиаторами;
- Обычная алюминиевая пищевая фольга.
Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.
Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.
Крепежные соединения для труб водяного отопления
На теплоизоляцию устанавливают крепеж для трубы. Его назначение - закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.
Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.
- Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
- Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
- Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.
В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.
Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.
Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.
Выбор рецептуры, приготовление и заливка бетона
Заливать трубы бетоном можно только после того, как они полностью уложены, подключены к коллекторам и наполнены водой под давлением 4 бар. Перед заливкой требуется выдержать трубу под этим давлением на протяжении пары суток. Если обнаружится течь - ее сразу же устраняют. Если сама система отопления еще не смонтирована - вместо воды в трубы, при помощи компрессора, закачивают воздух и фиксируют давление шаровыми вентилями.
Сразу после закачивания давление может немного понизится за счет распрямления труб. Во время заливки и затвердевания бетона давление контролируется при помощи подключенного манометра.
Для компенсации тепловых расширений вдоль всех стен крепим демпферную ленту. Температурное расширение бетонной подушки составляет 0,5 мм на погонный метр, при увеличении температуры на 40 градусов. Если нагрев составляет всего 20 градусов, тот расширение соответственно будет в два раза меньше. Умножаем расширение на протяженность самого длинного участка бетонного пола и сравниваем полученную величину с толщиной демпферной ленты.
Для обычных квартир, как правило, достаточно уложить ленту только вдоль стен и при дверном пороге. Кроме того демпферная лента также играет роль теплоизоляции стен от теплого пола. Таким методом устраняются мостики холода, вызывающие ненужную утечку тепла.
Дополнительно в некоторых случаях делаются компенсационные швы:
- при протяженности любой из сторон помещения более 8 метров;
- ширина и длина помещения различаются более чем в два раза;
- площадь пола превышает 30 кв.м.;
- форма помещения имеет несколько изгибов.
Для протяженных теплых полов компенсационный шов с демпферной лентой обустраивается через каждые 10 м. Чтобы движение бетонных подушек в этих местах не разорвало трубу - на нее одевают жесткую пластиковую гофру (предпочтительнее) или трубу большего диаметра. Заход защитной трубы в бетонные подушки - не менее 0,5 м с каждой стороны.
Если по схеме размещения возникает скопление теплых труб в одном месте (например - возле коллектора), то на часть труб нужно надеть рукав теплоизолятора. Это поможет избежать локального перегрева и сохранит тепло для нужных участков пола.
Как сделать водяной теплый пол: бетонирование
Если бетон для заливки не привозится, а готовится на месте, то потребуются такие компоненты:
- цемент марки 300 или 400 - 1 весовая часть;
- песок речной промытый - 1,9 в.ч.;
- щебень размером 5-20 мм - 3,7 в.ч.
Это состав тяжелого бетона. Его вес достигает 2,5 т на 1 куб.м. готового материала.
Многие предпочитают отказываться от песка в бетоне для теплого пола. Связано это с его плохой теплопроводимостью. Поэтому на практике используют и цементно-гравийные смеси. Ее состав:
- гранитный щебень 5-20 мм - 2 ведра;
- цемент - 1 ведро;
- мелкий гранитный отсев до 5 мм - 4 ведра;
- вода - 7 л (можно добавить еще 1 л, если раствор очень густой).
Гранит прекрасно проводит тепло, а такой бетон имеет гораздо более низкое тепловое сопротивление. В состав также рекомендуется ввести армирующую фибру, представляющую собой мелкие пластиковые волокна.
В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата. Пластификатор должен быть не любой, а именно для теплого пола!
Если труба крепилась на планки или скобы - поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см. При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.
При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности - поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека. Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.
Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!
Напольное покрытие
На готовое бетонное основание можно клеить плитку и другие напольные покрытия. При этом используют клей, предназначенный для теплых полов. Если плитка попадает на компенсационный шов, то одну ее часть надо приклеить, а вторую - посадить на силикон. Силиконовый клей амортизирует тепловые перемещения основания, и плитка не треснет от перенапряжения.
Облегченный теплый пол для деревянных перекрытий
Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.
Чтобы тепло не уходило вниз - под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол - тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.
Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.
Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.
Чтобы тепло равномерно распределялось по полу - трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше - это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.
По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество - возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.
Основной недостаток деревянного теплого пола - значительно меньшая тепловая мощность.
Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.
Итог
Грамотно обустроенное тепло в собственном доме - это еще один шаг к комфортабельным и удобным условиям проживания для всей семьи. Но, даже если вы не в состоянии выполнить эти работы и вынуждены пригласить мастеров - полученные знания позволят вам принять самое активное участие в этом процессе.
Теплые полы полезны во всех отношениях: создают дополнительный обогрев комнат, увеличивают степень комфорта. Не удивительно, что у некоторых владельцев частных домов возникает непреодолимое желание самостоятельно собрать такой тип отопительной системы. Зачем переплачивать бригаде мастеров, когда все можно сделать своими руками, не правда ли?
Вы тоже загорелись идеей обустроить теплый пол, но не до конца понимаете специфику этой системы и не знаете всех тонкостей проектирования? Мы поможем вам – в этом материале постараемся разобраться, при каких условиях целесообразно устраивать водяной теплый пол своими руками и какими навыками для этого необходимо обладать.
А чтобы вам был понятнее весь процесс обустройства, мы подобрали пошаговые фото по монтажу и подробные видеоролики, в которых разобраны нюансы проектирования, расчетов и укладки труб.
Существует несколько вариантов устройства теплого пола. Принцип действия любого из них прост: под финишное напольное покрытие помещают , или , которые выступают в качестве отопительных приборов.
Практически для всех помещений подходят пленочные и , в основном для . Остановимся подробнее на последнем виде.
Галерея изображений
Водяные системы можно разделить на две категории – бетонные и легкие. Бетонные еще называют «мокрыми», так одним из этапов процесса приготовления многослойного «пирога» является заливка трубопровода раствором.
Это необходимо, что над трубами, диаметр которых 16-18 мм, находилось не менее 3 см бетона.
Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным раствором
К легким системам относятся полистирольная и деревянная. В первом случае трубы монтируют в пазы пенополистирола с последующей заливкой цементным раствором, во втором – в конструкцию из деревянных досок.
Легкие системы имеют меньшую толщину (от 18 мм), соответственно, и вес. Их можно устанавливать в местах, где нет возможности сделать толстую бетонную стяжку.
Конструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров. Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой
Выбор труб и коллекторного узла
Анализ всех видов труб показал, что оптимальным вариантом являются изделия из армированного полимера с маркировкой PERT и , которые имеют обозначение PEX.
Причем в деле укладки систем обогрева в районе полов PEX все же лучше, так как они эластичны и отлично работают в низкотемпературных контурах.
Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых полов
Типовые размеры труб: диаметр 16, 17 и 20 мм, толщина стенки – 2 мм. Если вы предпочитаете высокое качество, рекомендуем марки Uponor, Tece, Rehau, Valtec. Трубы из шитого полиэтилена можно заменить металлопластиковыми или полипропиленовыми изделиями.
Кроме труб, которые по своей сути являются обогревательными приборами, потребуется , распределяющий теплоноситель по контурам. Он имеет и дополнительные полезные функции: удаляет воздух из труб, регулирует температуру воды, контролирует расход.
Конструкция коллекторного узла достаточно сложна и состоит из следующих деталей:
- коллекторы с балансировочными клапанами, перекрывающими вентилями и приборами учета расхода;
- воздухоотводчик, работающий в автоматическом режиме;
- комплект фитингов для соединения отдельных элементов;
- дренажные сливные краны;
- фиксирующие кронштейны.
Если теплый пол подключается к общему стояку, смесительный узел необходимо оборудовать насосом, байпасом и термостатическим вентилем. Возможных устройств так много, что для выбора конструкции лучше проконсультироваться со специалистом.
Для удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом виде
Желательно, чтобы все контуры, отходящие от коллекторного узла, имели одну длину и находились недалеко один от другого.
Инструкция по монтажу теплого пола
Рассмотрим этапы устройства теплого водяного пола «мокрого» вида – он считается наиболее популярным. Моменты, вызывающие вопросы и затруднения, лучше обсудить с профессиональными строителями.
Самостоятельно конструировать систему водяного пола рекомендуем тем, кто уже имеет навыки работы с отопительными приборами и знает основы строительного мастерства.
Не рекомендуем проектировать теплые водяные полы в городских квартирах с централизованным отоплением. Во-первых, оборудование такого плана очень сложно согласовать (чаще – невозможно на законодательном уровне), во-вторых, всегда существует риск возникновения аварии и подтопления соседей.
Устройство теплых полов с водяным принципом обогрева включает ряд стандартных этапов:
Галерея изображений
После подготовки основания к устройству системы обогрева производится укладка труб согласно заранее и подключение уложенных контуров к коллекторному узлу.
Галерея изображений
Шаг #1 – составление схемы и выполнение расчетов
Составление проекта поможет исключить некоторые ошибки, возникающие во время закупки строительных материалов или установки труб.
Потребуется схема с контурами, которой нужно следовать в процессе монтажа труб – она пригодится и в будущем, если возникнет необходимость в ремонте.
Два способа укладки контура: «змейка» – простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» – более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости труб
В больших помещениях рекомендуют применять комбинированные схемы, позволяющие достичь максимальной теплоотдачи. Например, в центре укладываю «улитку», а по краям – «змейки», таким образом, чтобы более высокий нагрев происходил вдоль стен с окнами.
Советы по составлению эффективной схемы:
- Длина контура зависит от его диаметра: для труб 16 мм – не более 100 м, для труб 20 мм – не более 120 м. Это необходимо для создания оптимального давления внутри системы.
- Если используется несколько контуров, лучше их сделать одинаковыми по длине (максимальная разница – 15 м).
- Каждый контур должен находиться в границах одного помещения.
- Интервалы между витками труб – шаги – не должны превышать 300 мм в центре помещения и 150 мм по краям. В северных регионах его можно сократить до 100 мм.
- Расход труб рассчитывают следующим образом: при шаге 100 мм – 10 м/м², при шаге 150 мм – 6,7 м/м².
- Контур должен «обходить» места установки сантехники или мебели.
Один контур рассчитан на помещение, площадь которого не превышает 40 м², максимальная длина одной стороны контура – 8 м.
На графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм
Шаг #2 – подготовка основания для «пирога»
Если пол представляет собой ровную бетонную плиту, то специальная подготовка основания не нужна. В этом случае толщина «пирога» будет минимальной – около 80 мм.
Сложнее всего произвести укладку по грунту, которая требует тщательного выравнивания и максимального утепления.
Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубами
Толщина теплоизоляции зависит от климатических условий региона и расположения системы. Если она находится на втором этаже или над подвалом, слой утеплителя может быть минимальным – до 30 мм. Главная функция теплоизоляционной защиты – минимизация теплопотерь путем направления тепла вверх.
Всегда ли нужна черновая стяжка? Если слои грунта, щебня и песка утрамбованы достаточно плотно, а в качестве утеплителя используется пенополистирол, необходимость в ней отпадает.
Шаг #3 – укладка гидроизоляции и утепление
Гидроизоляция необходима как еще один защитный элемент, однако многие этот этап пропускают, так как при использовании некоторых материалов (например, пенополистирола), эффект защиты и так присутствует.
В качестве гидроизоляции используют рулонный полиэтилен или рубероид, а также наплавляемую изоляцию, требующую нагрева. Рулоны нарезают на куски нужной длины, которые укладывают по всей площади помещения с нахлестом 15-20 см и заворачивают на стены.
Если основанием является бетонная плита, то достаточно мастики – жидкой пропитки, которую наносят кистью в несколько слоев.
Утепление, в отличие от гидроизоляции, обязательный этап, так как именно обеспечивает сохранение тепла в помещении, а не обогрев строительных конструкций или грунта под домом.
Существует множество традиционных утеплителей, но лучше остановиться на современных, обладающих подходящими характеристиками:
- ЭППС – экструдированный пенополистирол (ЭППС);
- ППС высокой плотности в виде профильных матов.
ЭППС обладает отличной износостойкостью, низкой теплопроводностью, влагостойкостью – то есть набором характеристик, идеально подходящих для укладки тёплого водяного пола.
Экструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 см
Отличительная черта профильных матов – поверхность с выступами, которые позволяют равномерно укладывать трубы. Расстояние между выступами – 5 см, это удобно для создания контурного шага 10, 15 или 20 см.
ППС высокой плотности выигрывает за счет небольшой толщины, но для многих является неподъемным в плане стоимости.
Стандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²
Толщина теплоизоляционного слоя зависит от вида основания:
- для грунта – не менее 10 см (вариант – 2 слоя по 5 см);
- для первого этажа с подвалом – от 5 см и выше;
- для второго этажа – достаточно 3 см (при условии отапливаемого первого этажа).
В качестве крепежа теплоизоляционных плит или матов к основанию используют дюбели-грибки (зонтики, тарельчатые), для фиксации контура на утеплителе – гарпун-скобы.
Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скоб
Порядок монтажа теплоизоляции:
- выравнивание поверхности для укладки пенополистирола (подсыпкой песка или черновой стяжкой);
- настил гидроизоляционного слоя (с проклейкой швов скотчем);
- укладка плит экструдированного пенополистирола вплотную одна к другой (маркированной стороной вверх), начиная от дальней стены;
- заклеивание швов скотчем;
- закрепление плит дюбелями.
При монтаже второго слоя (при необходимости) плиты следует укладывать по принципу кирпичной кладки, чтобы стыки нижнего ряда не совпадали с швами и стыками верхнего.
Для фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостью
Иногда на покрытии из утеплителя остаются щели – их также необходимо заполнить или кусками ЭППС, или монтажной пеной.
Галерея изображений
Шаг #4 – монтаж труб водяного пола
Начать следует с разметки и обозначения направлений следования контуров. Некоторые плиты ЭППС имеют собственную разметку, но если ее нет – необходимо вооружиться маркером и наметить путь укладки магистрали. Для следует учитывать ширину шага, углы поворотов, диаметр труб.
На этом же этапе можно закрепить коллекторный шкаф и подготовить защитную гофру, которая надевается на трубы в местах соединения с узлом и бетонной стяжкой, при переходах из помещения в помещение или на границе двух контуров. Монтаж труб начинается с отдаленных от узла зон.
Перед укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофру
Параллельно с трубами теплого пола могут идти магистрали к отопительным приборам. Их укладывают таким образом, чтобы они находились ниже греющего контура или, как минимум, не выступали выше плит пенополистирола.
На этом же этапе можно закрепить демпферную ленту, которая идет вдоль всего периметра и служит для компенсации теплового расширения. Существует множество видов ленты, различной по ширине и материалу изготовления, некоторые виды имеют клейкий нижний слой.
Дешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пены
Порядок монтажа труб:
- трубу аккуратно отматываем с бухты, стараясь не растягивать, на длину около 10 м, надеваем гофру и фитинг;
- конец, оснащенный фитингом, присоединяем к нужному выводу коллектора;
- заводим трубу по разметке, фиксируем на всем протяжении гарпун-скобами;
- пройдя всю магистраль, возвращаемся к коллектору так, чтобы обратная труба проходила рядом с подающей;
- отрезаем трубу, подключаем второй ее конец к коллектору, обозначаем на стене точную длину контура.
Чтобы было легче справляться с большой длиной, можно сначала разложить весь трубопровод по разметке, время от времени отматывая от бухты, а затем заняться креплениями.
По такому принципу монтируем все водяные контуры. До укладки стяжки перемещаться по теплоизоляции с уложенными на нее трубами следует очень осторожно, лучше подкладывать под ноги куски фанеры или доски.
Шаг #5 – укладка армирующей сетки
Необходимость в армировании весьма условна. Некоторые не представляют, как сделать водяные теплые полы без жесткой подложки, другие считают, что укладка труб на металлическую сетку – лишняя трата денег, и сама по себе такая основа никакой функциональной нагрузки не несет.
Если необходимо настоящее армирование, предназначенное для увеличения прочности конструкции, его необходимо располагать над трубами, а не наоборот.
Правильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкции
С одинаковым успехом можно использовать и металлическую, и пластиковую сетку с размерами ячейки 10 см х 10 см. Отдельные куски укладывают с небольшим нахлестом друг на друга и фиксируют хомутами.
Прутья арматуры с рифленой поверхностью применять нельзя – они могут нанести повреждения полиэтиленовым трубам. Преимущества пластика перед металлом – в невысокой цене и безопасности для магистрали.
Шаг #6 – подключение контуров и гидравлические испытания
Не стоит заливать стяжку, пока не проведена опрессовка системы. Своевременная проверка – лучший способ обнаружить возможные неисправности, в частности, потенциальные утечки.
Для проведения испытания к одному входу коллектора подключается водопровод, к другому – опрессовочный насос. Контуры проверяются поочередно, по одному, остальные во время процедуры перекрыты.
После подачи воды следует проверить наличие воздуха в системе и чистоту жидкости, в которой возможно появление «рабочих» загрязнений. Испытание следует проводить до тех пор, пока вода не станет чистой.
Отток жидкости из контура производится обратно в коллектор, откуда – в канализацию по шлангу, вставленному в сливное отверстие. Обнаруженные протечки следует устранить.
Шаг #7 – заливка бетонной стяжки
Заливка действующей системы бетонным раствором – ответственный этап, поэтому без опыта строительных работ лучше обратиться к специалистам. Если вы решились на самостоятельную заливку, рекомендуем подыскать помощника.
Не забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением. Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)
Пользуясь уровнем, необходимо установить маяки, ориентируясь на высоту чистого пола. В роли маяков прекрасно выступает потолочный профиль для гипсокартона. Затем производят заливку стяжки.
Идеальный вариант раствора – бетонная смесь, усиленная фиброй и пластификаторами. Пластификатор увеличивает степень подвижности раствора при засыхании, а фибра делает стяжку прочной.
Рекомендуем приобретать только профессиональные средства, народные (жидкое мыло, клей ПВА) использовать нельзя. Уже через пару дней можно заняться зачисткой поверхности – подрезать демпферную ленту, убрать лишний мусор.
В течение 10-14 дней раствор необходимо увлажнять и накрывать полиэтиленовой пленкой.
Нюансы выбора финишного покрытия
Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.
Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.
Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея
Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком.
Правила монтажа от профессионалов:
Как видите, монтаж водяного теплого пола доступен для самостоятельного исполнения: в супермаркетах огромный выбор современных материалов, а в интернете можно найти множество подробных видео-инструкций.
Однако каждый этап – проектирование, укладка труб, подключение коллектора, заливка стяжки – имеет свои подводные камни, обойти которые можно только с помощью профессиональных строителей и теплотехников.
Вы своими руками собрали и установили дома теплый водяной пол? Расскажите, с какими трудностями вам пришлось столкнуться.
Или вы только планируете заняться расчетами и у вас возникли определенные вопросы? Не стесняйтесь, спрашивайте совет в комментариях под этой статьей.
