Практически в каждом загородном доме обязательно смонтирован теплый пол. Прежде чем создается такой обогрев, выполняется расчет необходимой длины трубы.
В каждом таком частном доме работает автономная система теплоснабжения. Если позволяет планировка помещения, хозяева таких загородных владений сами монтируют теплый водяной пол.
Безусловно, монтаж такого пола можно сделать и в обыкновенной квартире, однако такая работа отличается большой трудоемкостью. Владельцам и работникам приходится решать очень много проблем. Основной сложностью будет подключение трубы к действующей системе теплоснабжения. Установить дополнительный котел в маленькой квартире просто невозможно.
От правильности такого расчета, зависит объем тепла, который необходимо подать в помещение, чтобы в нем всегда была комфортная температура. Проведенные вычисления помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.
Выполнить такой расчет очень сложно. Приходится учитывать довольно много самых разных критериев:
- Время года;
- Температуру воздуха на улице;
- Тип помещения;
- Количество и габариты окна;
- Покрытие на полу.
- Утепление стен;
- Где расположено помещение, внизу или на верхних этажах;
- Альтернативные источники тепла;
- Оргтехника;
- Осветительные приборы.
Чтобы было удобнее выполнить такой расчет, берутся средние значения. Если в доме установлен стеклопакет и сделано хорошее утепление, данный параметр будет ориентировочно равен 40 Вт/м2.
Теплые постройки, имеющие небольшую теплоизоляцию, постоянно теряют около 70–80 Вт/м2.
Если взять старинный дом, теплопотери резко увеличиваются и приближаются к 100 Вт/м2.
В новых коттеджах, где не сделано утепление стен, где установлены панорамные окна, потери, могут составлять около 300 Вт/м2.
Выбрав для своего помещения ориентировочное значение, можно начать расчет пополнения потерь тепла.
Как определить оптимальную температуру помещения
В данном случае особых сложностей не возникает. Для ориентации можно использовать рекомендованные значения, или придумать свои. Причем обязательно учитывается напольное покрытие.
Пол жилого помещения должен нагреваться до 29 градусов. При расстоянии от внешних стен более полуметра, температура пола должен достигать 35 градусов. Если в помещении постоянно высокая влажность, нужно будет нагреть половую поверхность до 33 градусов.
Если в доме положен деревянный паркет, пол нельзя нагревать выше 27 градусов, так как паркет может испортиться.
Ковролин способен задерживать тепло, он дает возможность увеличить температуру примерно на 4–5 градусов.
Как делается расчет
Расчет трубы для теплого пола делается по следующей схеме. Для одного квадратного метра поверхности пола требуется 5 метров трубы. Длина шага должна равняться 20 см. Требуемое количество рассчитывается по формуле:
- L = S / N х 1,1
- Площадь – S:
- Шаг укладки – N;
- Запасная труба, для создания поворотов — 1,1.
Для большей точности прибавляется расстояние от коллектора до пола и умножается на два. Пример расчета длины трубы теплого пола:
- Площадь пола — 15 кв. м;
- Длина от коллектора до пола — 4 м;
- Шаг укладки — 0,15м;
- Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.
Расчет длины контура
Чтобы рассчитать длину контура необходимо учесть диаметр трубы и материал, из которого она изготовлена. Возьмем, к примеру, металлопластиковую, 16 дюймовую трубу. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Самой подходящей длиной, для такой трубы считается 75–80 метров.
Если берется 18 мм, изготовленная из полиэтилена, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба равная 90–100 метрам.
Расход трубы на теплый пол из металлопластиковой трубы 20 мм будет составлять 100 – 120 метров.
При выборе трубы необходимо учитывать площадь помещения. Надо сказать, что материал и способ укладки оказывает сильное влияние на качество теплого пола и его долговечность. Практический опыт показал, что самым лучшим материалом для теплого будут именно металлопластиковые трубы.
Расчет количества контуров
Если учесть все правила, то становится понятно, что одного контура теплого пола хватает для небольших помещений. Когда площадь комнаты намного больше, нужно разделить ее на участки, в соотношении 1: 2. Иначе говоря, ширина участка будет меньше его длины, ровно наполовину. Для определения количества участков необходимо знать следующие параметры:
- Шаг 15 см — площадь участка 12 кв. метров;
- 20 см – 16 кв. метров;
- 25 см — 20 кв. метров;
- 30 см – 24 кв. метров.
Иногда подводящий участок делается длиной превышающей 15 метрам. Мастера советуют указанные значения увеличить еще на 2 кв. метра.
Возможно ли, смонтировать теплый пол с разной длиной контура?
Идеальным считается теплый пол, где каждая петля имеет одинаковую длину. Это позволит не заниматься дополнительной настройкой, не нужно регулировать баланс.
Конечно, длина контура может быть одинакова, но это не всегда выгодно.
Например, объект состоит из нескольких помещений, в которых необходимо провести монтаж теплого пола. Одним из таких помещений является санузел, с площадью 4 кв. метра. Общая длина трубы такого контура, с учетом расстояния до коллектора, будет равна 40 м. Безусловно, никто не будет подстраиваться под такой размер, разделив полезную площадь под 4 кв. метра. Такое деление будет совершенно ненужным. Ведь существует специальная балансировочная арматура, с помощью которой можно выровнять давление контуров.
Сегодня можно также выполнить расчет, чтобы определить максимальный размер длины трубы относительно каждого контура, с учетом вида оборудования и площади объекта.
Мы не будем рассказывать вам о том, как делаются эти сложные расчеты. Просто при установке теплого пола, разброс длины трубопровода отдельного контура берется в пределах 30 – 40%.
Кроме того, когда есть необходимость, появляется возможность «манипулировать» диаметрами труб. Появляется возможность изменить шаг укладки, большие площади разбить на несколько средних кусков.
Если помещение очень большое, нужно ли создавать несколько контуров?
Безусловно, теплый пол в таких помещениях лучше разделить на части и смонтировать несколько контуров.
Такая необходимость связана с разными причинами:
- Небольшая длина трубы, позволит не допустить появление «запертой петли», когда становится невозможной циркуляция теплоносителя;
- Площадь бетонной площадки должна быть меньше 30 кв. метров. Длина ее сторон должна находиться в пропорции 1:2. Один из торцов плиты должен иметь длину менее 8 метров.
Заключение
Изначально главное знать исходные данные своего помещения, а формулы помогут определиться сколько трубы надо на 1м2 теплого пола.
Расчет конструкции теплого пола можно доверить специалисту, а можно произвести и самостоятельно, что позволит сэкономить немалые средства. Главное, четко следовать рекомендациям и соблюдать точность в расчетах.
Особенности
Теплый пол – эта одна из разновидностей системы отопления, при которой воздух в здании прогревается снизу. Современные домовладельцы отдают предпочтение водяному теплому полу, отличающемуся большей бюджетностью в сравнении с электрическим. Основу этой системы составляют трубы, подключенные к отопительному котлу, по которым перемещается вода.
Такой вариант больше подходит для помещений с индивидуальным отоплением и домов частного сектора. Основными достоинствами «подпольного» обогрева являются:
- равномерное распределение тепла;
- значительное сокращение теплопотерь;
- экономия энергии;
- долговечность;
- возможность использования в качестве основной системы отопления.
К числу недостатков можно отнести:
- наличие определенных критериев к установке системы (например, высокие потолки);
- более трудное, чем у электрических вариантов управление;
- сложность диагностики при поломках и последующего ремонта.
Требования к трубам
Трубы, используемые в данной системе, должны отвечать следующим требованиям:
- Выполнение из химически инертного, термостойкого материала , защищенного от коррозии и не склонного к образованию известковых отложений. Строительными нормами и правилами категорически запрещено использование стальных водопроводных и газопроводных труб. Лучше всего подходят пластик, металлопластик, алюминий и медь.
- Стойкость к внешним воздействиям . От этого показателя зависит надежность и срок службы заливаемого бетоном контура.
- Прочность. Данный критерий необходимо четко соблюдать, так как теплоноситель и стяжка оказывают немалое давление на конструкцию.
- Достаточная длина . Именно она характеризует надежность контура и является лучшей профилактикой протечек.
Как рассчитать количество?
Прежде чем начинать монтировать теплый пол, например, из нержавеющей гофротрубы, следует определить необходимое количество труб и других расходных материалов.
Важно знать, что укладка элементов системы запрещена в местах будущей установки предметов мебели и приборов бытовой техники, а также на расстоянии менее 20 см от стеновых перекрытий.
Следовательно, в сильно обставленной комнате площадь теплоисточника будет значительно меньше. Также следует учитывать, какая применяется раскладка, по какой схеме («улитка», «змейка» и т. д.) и на каком расстоянии укладывать контуры.
Расстояние между трубами для водяного пола (шаг петли) напрямую влияет на протяженность контура и варьируется от 10 до 30 см. Для удобства расчета трубы для теплого пола составлена таблица «Нормы расхода трубопровода в зависимости от длины шага».
Также используется специальная формула, с которой мы познакомимся несколько позже.
Как подсчитать расход?
Для упрощения расчетов применяется оптимальное среднее значение расхода трубы на 1 м2 поверхности – 5 погонных метров материала. Тогда 1 шаг будет равняться примерно 20 см.
L=S/N*1.1+К,
где S – это рабочая площадь теплоносителя,
N – длина шага укладки,
1.1 – коэффициент запаса материала на изгиб,
К – это число метров от коллекторной установки и назад.
Как определить длину?
Существует ряд средних значений:
- Металлопластик диаметром 16 мм – длина 75-80 (но не более 100) метров.
- Металлопластик диаметром 20 мм – длина 100-120 метров.
- Шитый полиэтилен диаметром 18 мм – длина 95-100 (но не более 120) метров.
Остальные параметры метража трубопровода зависят от площади помещения, его формы, а также выбранного варианта укладки пола.
Выбор шага
Расстояние между контурами обогревающего пола является важным параметром системы. От этого значения зависит плотность распределения тепла и общая тепловая нагрузка конструкции.
Выявлена закономерность: чем меньше шаг, тем теплее пол. Однако есть определенные нормы, которыми регулируется этот показатель:
- В помещениях с низкой и средней тепловой нагрузкой (50 Вт/м2) допустима укладка труб на расстоянии 20-30 см друг от друга.
- В санузлах и комнатах с высокой тепловой нагрузкой (80 Вт/м2 и более) рекомендуемый шаг укладки равен 15 см.
- Во всех остальных случаях разрешается использование переменного расстояния, то есть в центре шаг 15 см, а у стен и по краям – 15-20 см.
Способы укладки
Когда все расчеты выполнены и трубы закуплены, можно переходить непосредственно к процессу монтажа.
На данный момент существует 2 одинаково качественных метода укладки теплого пола:
- Бетонный, предполагающий заливку стяжки, в которой будет располагаться система.
- Настильный, основанный на использовании специальных настилов из пенополистирола или дерева.
В процессе установки трубы раскладывают по одной из нижеперечисленных схем:
- «Улитка» (подразумевает расположение труб спиралью, при котором горячие чередуются с холодными).
- «Змейка» (предполагает, что половина комнаты теплая, а половина остывает).
- «Двойная змейка» (предусматривает использование двух труб – горячей и холодной).

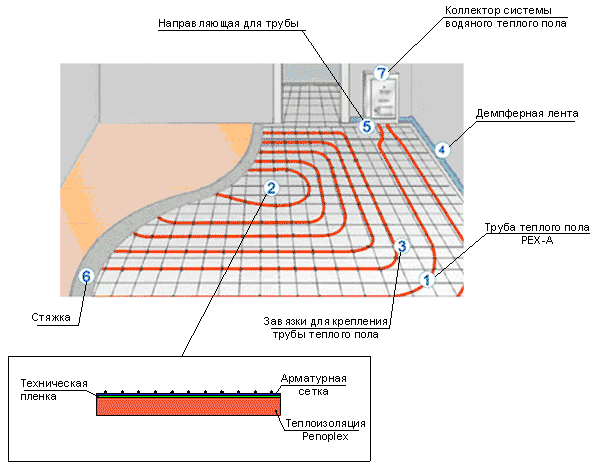

Наиболее удобной методикой монтажа является бетонирование. Укладка пола бетонным способом включает в себя следующие этапы:
- Теплоизоляция . Пол тщательно подмести и устелить теплоизолирующим материалом, в качестве которого чаще всего используется пенопласт. Толщина его блоков должна составлять не менее 15 см.
- Гидроизоляция. Поверх пенопласта наложить гидроизоляционный материал. Например, полиэтилен. У стен зафиксировать пленку плинтусами.
- Армирование. Накрыть пол арматурной решеткой.
- Укладка и закрепление контуров. Разложить трубы по заранее выбранной схеме («улитка», «змейка» или «двойная змейка») и зафиксировать их хомутами, прикрепленными к арматурной стяжке.
- Опрессовка . Производить в течение суток с целью выявления механических повреждений конструкции.
- Заливка раствором . Подготовленный пол залить бетоном. Ширина готового слоя не может превышать 7-8 см.
- Высыхание. Пол полностью просыхает в течение 1-3 недель, в зависимости от температуры воздуха.
- Застилка . Рекомендуется застилать пол линолеумом, ковролином или кафелем, так как эти покрытия не портятся из-за возникающей разницы температур.
Заключительным этапом монтажа теплого пола является фиксация коллекторного шкафа. Коллектор представляет собой прибор, поддерживающий давление в трубах, постоянную температуру и нагревающий вторичную воду. Его установку и подключение лучше доверить профессионалу.
Место для установки шкафа нужно подготавливать еще на стадии проекта, на высоте примерно 30 см от готового пола.
Слишком низкое или высокое положение блока может привести к нарушению равномерной циркуляции воды и неправильному распределению тепла.
Укладку пола сухим (или настильным) способом также можно выполнить самостоятельно. Достоинство этого метода в том, что такая конструкция не перегружает пролеты и не требует времени для высыхания.
То есть пол можно эксплуатировать сразу после того, как его уложили. Чаще всего используются деревянные настилы, что обусловлено натуральностью и доступностью материала, а также возможностью простой самостоятельной сборки. Хотя, есть еще вариант из пенополистирола.
Во многих строительных магазинах в продаже имеются готовые модульные панели из ОСП или ДСП шириной 13, 18 или 28 см, укомплектованные готовыми каналами для труб и соединяющиеся между собой замками.
Блоки прибиваются к лагам (элементам обрешетки для настила пола) или заменяются гладкими и сухими межтрубными досками.
Полистирольные системы выстилаются готовыми блоками, путем комбинации прямых и поворотных матов. В данном случае, пенополистироловые пластины являются еще и элементом теплоизоляции. Поверх любого настила кладется металлическая теплораспределительная пластина.
Рассмотрим алгоритм укладки теплого пола методом деревянного настила подробнее.
Существует ряд требований к выполнению работ:
- Для пола, который в дальнейшем будет покрываться плиткой, лаги должны располагаться через каждые 30 см, а под любое другое покрытие – на расстоянии 60 см друг от друга.
- Под теплоизоляционный материал укладывается гидроизоляционный – полиэтиленовая пленка толщиной не менее 200 микрон либо другой современный аналог.
- Пространство между лагами должно быть усилено утеплителями – пенополистирольными плитами или стекловатой.
- С целью упрощения дальнейшей работы, поперек лаг желательно сделать максимально ровный черновой пол.
На сегодняшний день трудно представить загородный дом без отопления для пола. Перед тем, как начать установку обогрева, необходимо сделать расчет длинны трубы, которая используется для теплого пола. Практически каждый загородный дом имеет собственную систему теплоснабжения, владельцы таких домов самостоятельно устанавливают водяной пол – если это предусмотрено планировкой помещений. Конечно же, устанавливать такой теплый пол можно и в квартирах, но такой процесс может принести много хлопот как владельцам квартиры, так и работникам. Это связанно с тем, что подвести теплый пол к системе теплоснабжения – невозможно, а устанавливать дополнительный котел – проблематично.
Размеры и форма трубы для теплого пола может быть разной, потому, для того чтобы понять, как рассчитать теплый пол, нужно подробнее разобраться в системе и структуре подобной системы.
Как можно устанавливать теплый пол?
Существует несколько способов установки теплого пола. Для примера можно рассмотреть 2 способа.
Настильный. Этот пол имеет настил из различных материалов, например, полистирола или древесины. Стоит заметить, что такой пол быстрее монтировать и вводить в эксплуатацию, так как он не требует дополнительного времени на заливку стяжки и её высыхание.
Бетонный. Такой пол имеет стяжку, для нанесения которой потребуется больше времени, поэтому если вы хотите сделать теплый пол как можно быстрее, то этот вариант вам не подойдет.
В любом случае установка теплого пола – занятие сложное, поэтому самостоятельно проводить этот процесс не рекомендуется. Если же дополнительных средств на работников нет, то установку пола можно проводить самостоятельно, но четко следуя инструкции по монтажу.
Бетонная установка теплого пола
Несмотря на то, что укладывать теплый пол таким способом дольше, он является более популярным. Труба для теплого пола выбирается в зависимости от материалов. Стоит заметить, что цена трубы будет также зависеть от материала, из которого она изготовлена. Труба при таком способе укладывается по контуру. После укладки трубы её заливают бетонной стяжкой без дополнительных теплоизоляционных материалов.
Расчет и монтаж теплого пола
Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.
Расчет необходимого количества трубы
Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.
Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов – вы более эффективно распределяете энергию и воду по трубам.
После того, как комната будет поделена на части, можно приступать к планировке формы укладки трубы.
Способы укладки трубы для теплого пола
Существует 4 способа укладки трубы:
- Змейка;
- Двойная змейка (укладывается в 2 трубы);
- Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
- Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая – заканчивает.
В зависимости от того, какой способ укладки трубы вы выберите – необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.
Какой способ укладки стоит выбрать?
В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.
Если помещение длинное или маленькое, то рекомендуется использовать «змейку».
Шаг укладки
Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длинны между трубами, у края эта длинна должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.
Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.
Расчет трубы для теплого пола
В среднем, на 1 м2 необходимо 5 погонных метров трубы. Этот способ является более легким в определении того, сколько нужно трубы на м2 для обустройства теплого пола. При таком расчете длина шага составляет 20 см.
Определить необходимое количество трубы можно с помощью формулы: L = S / N * 1,1, где:
- S – площадь помещения.
- N – Шаг укладки.
- 1,1 – запас трубы на повороты.
При расчетах также необходимо добавить количество метров от пола до коллектора и назад.
Пример:
- Площадь пола (полезная площадь): 15 м2;
- Расстояние от пола до коллектора: 4 м;
- Шаг укладки теплого пола: 15 см. (0,15м.);
- Расчеты: 15 / 0,15 * 1,1 + (4 * 2) = 118 м.
Какая должна быть длинна контура водяного теплого пола?
Рассчитывать эти параметры необходимо исходя из диаметра и материала, из которого изготовлены трубы. Так, например, для металлопластиковых труб диаметром в 16 дюймов длина контура водяного теплого пола не должна превышать 100 метров. Оптимальная длина для такой трубы – 75-80 метров.
Для труб из сшитого полиэтилена диаметром 18 мм длина контура на поверхности для теплого пола не должна превышать 120 метров. На практике эта длина равна 90-100 метрам.
Для металлопластиковой трубы с диаметром 20 мм максимальная длина теплого пола должна быть примерно 100-120 метров, в зависимости от производителя.
Выбирать трубы для укладки на пол рекомендуется исходя из площади помещения. Стоит заметить, что от того из какого материала изготовлены трубы и как они уложены на поверхность, зависит их долговечность и качество работы. Оптимальным вариантом станут металлопластиковые трубы.
Этапы установки пола
После того, как вы выбрали качественные и надежные трубы, рекомендуется приступать к монтажу теплого пола. Делать это нужно в несколько этапов.
Установка теплоизоляции
На этом этапе проводятся подготовительные работы, расчищается пол и укладывается слой теплоизоляции. В качестве теплоизоляции может выступать пенопласт.Пласты пенопласта укладываются на черновой пол. Толщина пенопласта не должна превышать 15 см. Рассчитывать толщину рекомендуется в зависимости от размеров комнаты, её расположения в квартире, а также индивидуальных предпочтений человека.
Установка гидроизоляции
После того как пенопласт будет уложен, необходимо укладывать слой гидроизоляции. В качестве гидроизоляции подойдет полиэтиленовая пленка. Полиэтиленовая пленка закрепляется к стенам (возле плинтуса), а сверху пол армируется сеткой.
Укладка и закрепление труб
Далее можно укладывать трубы для теплого пола. После того, как вы рассчитали и выбрали схему укладки труб, этот процесс не займет у вас много времени. Укладывая трубы их необходимо закреплять на арматурной сетке специальными растяжками или хомутами.
Опрессовка
Опрессовка – это практически последний этап монтажа теплого пола. Опрессовку необходимо проводить в течение 24 часов при рабочем давлении. Благодаря этому этапу можно выявить и устранить механические повреждения труб.
Заливка бетонным раствором
Все работы по заливке пола производятся под давлением. Стоит заметить, что толщина слоя бетона не должна превышать 7 см.
После того, как бетон высохнет, можно стелить пол. В качестве напольного покрытия рекомендуется использовать плитку или линолеум. Если вы выберите паркет или любую другую натуральную поверхность, из-за возможных перепадов температуры такая поверхность может прийти в непригодность.
Коллекторный шкаф и его установка
Перед тем, как рассчитывать расход трубы, необходимый для установки на поверхность и теплый пол, нужно подготовить место для коллектора.
Коллектор – это устройство, которое поддерживает давление в трубах и нагревает использованную воду. Также это устройство позволяет поддерживать необходимую температуру в помещении. Стоит заметить, что покупать коллектор необходимо в зависимости от размеров помещения.
Как и где необходимо устанавливать коллекторный шкаф?
Для установки коллекторного шкафа нет никаких ограничений, в то же время, есть несколько рекомендаций.
Слишком высоко устанавливать коллекторный шкаф также не рекомендуется, так как в конечном итоге циркуляция воды может происходить неравномерно. Оптимальная высота для установки шкафа 20-30 см. над голым полом.
Советы для тех, кто решился на монтаж теплого пола самостоятельно
В шкафу коллектора сверху должен быть воздухоотвод.Укладывать теплый пол под мебелью категорически запрещается. Во-первых, потому что это приведет к порче материалов, из которых изготовлена мебель. Во-вторых, это может привести к возгоранию. Материалы, которые легко воспламеняются, могут легко загореться, если в комнате будет высокая температура. В-третьих, тепло из пола должно постоянно подниматься вверх, мебель этому препятствует, таким образом, трубы быстрее накаляются и могут испортиться.
Выбирать коллектор необходимо в зависимости от размеров помещения. В магазине, при покупке необходимо обратить внимание на какие размеры рассчитан тот или иной коллектор.
Обратите внимание на преимущества тех или иных материалов, из которых сделаны трубы.
Основные качества труб:
- Износостойкость;
- Термостойкость.
Покупайте трубы со средним диаметром. Если диаметр трубы будет слишком большим, циркуляция воды будет происходить очень долго, а доходя до середины или конца (в зависимости от способа укладки) вода будет остывать, та же ситуация будет происходить и с трубой с небольшим диаметром. Поэтому оптимальным вариантом станут трубы имеющие диаметр 20-40 мм.
Перед тем, как рассчитать теплый пол, проконсультируйтесь с теми, кто это уже делал. Расчет площади и количества труб – это важный этап подготовки к монтажу пола. Для того, чтобы не ошибиться купите + 4 метра трубы, это позволит не экономить на трубе если её будет не хватать.
Перед укладкой труб заранее отступите от стен 20 см., это среднее расстояние, на которое действует тепло от труб. Грамотно рассчитывайте шаги. Если расстояние между трубами рассчитать неправильно, комната и пол будет обогреваться полосами.
После установки системы протестируйте её, таким образом, вы сможете заранее понять, правильно ли установили коллектор, а также заметить механические повреждения.
Если вы установите теплый пол правильно – он прослужит вам много лет. Если у вас возникают вопросы, лучше задайте их эксперту нашего сайта или обратитесь к специалистам, которые качественно, быстро и надежно усовершенствуют и подготовят ваше помещение для установки теплого пола.
В современном мире все уже знают и понимают, что такое теплый пол, и этим точно никого не удивишь. Почти в каждом частном доме, где есть автономная система теплоснабжения, собственники собираются устанавливать водяной пол самостоятельно – если это предусматривается проектом. Безусловно, в квартире система водяных полов может быть установлена, но это сказано с очень большой натяжкой, так как не каждая управляющая компания разрешит вам выполнить для своих «прихотей» реконструкцию центральной отопительной системы жилого дома, а монтаж дополнительного автономного котла для таких систем отопления вероятней всего окажется очень дорогим.
Труба для теплого пола, которая проходит по всему помещению вашего дома, может быть разной, и, для того чтобы понять – какую трубу выбрать именно для своего дома, и рассчитать ее количество, необходимо более подробно разобрать данную тему. Итак, давайте разбираться.
Способы установки системы
Есть несколько способов установки системы «теплый пол» – настильный и бетонный. Во втором случае теплый пол будет иметь стяжку, в первом – как следует из самого названия, настил из совершенно другого материала (полистирольный или деревянный). Для первого способа установки системы теплого пола несвойственны «мокрые процессы», в связи с чем все работы по установке полов проводятся намного быстрее.
Тем не менее, не для всех установка теплого пола - есть невыполнимая задача – безусловно, если вы имеете достаточно средств и возможностей, то лучше нанять профессионалов. А тем, кто бережет свои средства, или имеет большое желание самому собрать систему теплых водяных полов – может сделать все сам, сэкономив при этом существенное количество финансовых средств.
Система монтажа «Бетонная»
В настоящее время система монтажа «Бетонная» в силу своей простоты является весьма популярной. Труба для тёплого пола, цена которой зависит от материала, из которого она выполнена, уложена по общему контуру. Такая труба для теплого пола заливается бетонной стяжкой без особых разделителей теплоэнергии.
Всю площадь будущей отапливаемой комнаты необходимо поделить на небольшие участки. Количество таких участков зависит от размеров и геометрии помещения (обязательно нужно выдерживать соотношение сторон контуров 2:1). Это вплотную связано с дальнейшим расширением бетонной стяжки при включении системы отопления теплого пола – под большим воздействием снижения/увеличения температуры в трубах для теплого пола стяжка будет поддаваться деформации, и этого следует избегать, для того чтобы не случилось растрескивания напольного покрытия.
Черновой пол необходимо покрыть слоем теплоизоляции. Для этого необходимо очистить основание пола, следом уложить теплоизоляционный материал – для того чтобы в основании пола не было тепловых потерь.
Если использовать «правильный» материал для теплоизоляции и грамотно его настелить, а также произвести точный расчёт трубы для теплого водяного пола , то прогрев самого водяного пола будет идти исключительно вверх.
В качестве теплоизоляции рекомендуется использовать пенопласт – главное, чтобы теплоизоляционный слой имел плотность выше 35 кг/м3 и толщину до 150 мм. Толщина рассчитывается по характеру комнаты – насколько насыщенным должен быть обогрев. А поверх слоя изоляции необходимо настелить простую полиэтиленовую пленку, необходимую для гидроизоляции. Затем, по всему периметру помещения и между участками необходимо поместить демпферную ленту, которая предназначается для возмещения тепловых расширений бетонной стяжки.
Далее нужно армировать слой изоляции и потом по контуру уложить трубы для тёплого пола, цена которых варьируется в зависимости от материала. Типовое армирование – сеткой с размерами ячейки150х150 и сечением прутка до 5 мм. Если необходимо армировать бетонную стяжку, что называется, на совесть, то вы можете произвести укладку еще одного слоя сетки – после того, как будет уложена отопительная труба под теплый пол.
Установка водяного отопления самостоятельно достаточно проста. Произведя согласно схеме предварительный расчет длины трубы теплого пола, совершается непосредственно расчет самого проекта. Расстояние между трубами теплого пола должно быть в пределах до 30 см, и в зависимости от геометрии и местоположения участков проектируется сама схема монтажа: спиралью со смещенным центром, спиралью, змейкой или двойной змейкой. Нагревательный элемент – трубопровод – необходимо закрепить хомутами к арматурной сетке, а в компенсационных швах на трубопровод надо установить гофрированный трубопровод, защищая при этом его от возможных повреждений.
Укладка труб теплого пола у наружных стен подразумевает уменьшить шаг трубочек – во избежание температурного перепада, так как у наружных стен теплопотери будут значительно выше. А длина труб теплого пола должна составлять примерно 70 метров.
Максимальная длина трубы теплого пола – 90 метров, иначе будут весьма существенные теплопотери в конце одного или нескольких контуров и падение в системе рабочего давления теплоносителя.
Количество трубы для теплого пола рассчитывается следующим образом - на 1 м 2 поверхности в среднем необходимо 5 п.м. трубопровода (при том условии, что расстояние между трубами составит 20 см). Опрессовка является заканчивающим этапом монтажа трубопровода в системе теплого пола – с помощью нее можно выявить механические повреждения трубопровода, имеющиеся на этом этапе. Должна производиться опрессовка под рабочим давлением не меньше 24 часов.
Затем, после проведения опрессовки (все работы проходят под давлением) происходит заливка бетонной раствора. Толщина слоя – до 70 мм, в качестве заливки можно применить специальную смесь для таких полов или пескобетон М300.
Что же касается чистовой отделки, то производят ее только после полного застывания раствора стяжки. В качестве отделочных материалов необходимо подбирать именно такие, которые отличаются отличной теплопроводностью (допустим, линолеум, керамическая плитка или ламинат).
Система монтажа «Полистирольная»
Такая система считается легкой в установке, так как предполагает установку полистирольных плит на имеющиеся для алюминиевых пластин специальные пазы. В пластины защелкивается красная труба для теплого пола (подающая труба (синяя – возвратная)), на которую и помещается само напольное покрытие. Отсутствие бетонной стяжки – преимущество для собственников жилья – на ожидание полного затвердевания раствора не придется терять время, а сразу применять систему по назначению.
Расчет теплого водяного пола
Для благополучной установки теплого пола, надо заблаговременно подготовить все нужные материалы, запланировать порядок работ. На предварительном этапе самыми сложными станут такие вопросы, как: «Расход трубы для теплого пола», а также покупка необходимых комплектующих. Давайте посмотрим, что нам нужно, чтобы рассчитать диаметр трубы теплого пола, а также посмотрим какие на сегодняшний день лучшие трубы для теплого пола.
Итак, во-первых, если в комнате планируется установка габаритной мебели или техники, то под ней производить монтаж трубы нельзя. Соответственно, площадь сократиться. Помимо этого обязательно нужно отступить от стены не менее 200 мм – это необходимо учитывать при подсчете общей площади теплого пола.
Во-вторых, вопрос о том, какие трубы для теплого пола вам подходят более или менее, нужно решать со специалистом, который обязательно порекомендует необходимую трубу для вашего помещения, а также возможно посоветует, где ее купить, труба для теплого пола ведь бывает совершенно разной. Она может быть металлопластиковой, медной, полипропиленовой и пр. Самое главное при расчете количества труб это шаг укладки. Чем больше вам необходима температура в помещении, тем меньше необходимо делать этот шаг.
В свою очередь крайне не советуем использовать полипропиленовые трубы (ПП) для устройства теплого пола. Так как трасса будет иметь стыки, труба имеет низкую теплопроводность и не предназначена для устройства теплого пола, но нам знакомо много примеров, когда водяной пол исполнялся данной трубой. Оптимальный вариант это металлопластик или однослойные трубы PEX и PERT.
В большинстве случаев расчет и монтаж водяного теплого пола доверяется специалистам, что объясняется сложностью процесса. Однако еще не перевелись умельцы, желающие самостоятельно создавать комфорт и уют в своем жилище. К тому же, самостоятельный монтаж теплого водяного пола способен сэкономить значительные финансовые средства.
Чтобы в процессе производства работ не тратить впустую деньги на лишнее оборудование, прежде всего, необходимо провести расчет расхода трубы для водяного теплого пола. А так как они имеют разный диаметр и материал изготовления, следует разобраться - как устроена система водяного теплого пола, и сколько факторов влияет на эту величину?
Выбор способа укладки контуров
Существует несколько способов укладки расходного материала:
- змейка;
- улитка.
Для эффективного обогрева пола в больших помещениях, имеющих правильную прямоугольную или квадратную форму, идеальным вариантом станет укладка контура улиткой или спиралью.
Для небольших комнат или помещений, имеющих неправильную форму, оптимальным вариантом станет укладка змейкой.
Основные правила
К трубам, применяемым при монтаже систем водяного обогрева, предъявляются особые требования. В первую очередь они должны отличаться долговечностью, а их материал не должен подвергаться коррозии и разрушению при перепадах температур и давления. Кроме этого они должны быть устойчивыми к воздействию химикатов и микроорганизмов. Срок их службы должен составлять не менее 50 лет.
Каждый контур системы водяного теплого пола должен состоять из единого отрезка, так как в местах соединений возможно образование протечек. По этой причине весь расходный материал должен быть герметичным. Образовываться течи могут и в местах изгибов, что свойственно материалам с низкой эластичностью. Всем этим требованиям соответствуют трубы из следующих материалов:
- металлопластика;
- сшитого полиэтилена;
- меди;
- полипропилена;
- стали.
В соответствии с нормами, предъявляемыми к теплым полам, при их монтаже запрещается использовать чугун. Самыми лучшими считаются медь и сталь, однако они непопулярны ввиду высокой стоимости. Полипропилен так же непопулярен, как и медь. Однако его непопулярность обусловлена не высокой стоимостью, а большим радиусом изгиба, позволяющим укладывать трубы с минимальным шагом в 32 см, чего в большинстве случаев бывает недостаточно.
Поэтому самыми популярными на сегодняшний день являются металлопластик и сшитый полиэтилен. Причем последний обладает более высокими характеристиками. Единственным недостатком сшитого полиэтилена является плохая эластичность: такие трубы в процессе монтажа должны жестко фиксироваться на арматурной сетке. При несоблюдении этого требования в процессе эксплуатации они могут разогнуться.
Выбор шага укладки
Чтобы в процессе эксплуатации водяного теплого пола человек не ощущал дискомфорта, связанного с перепадами температур, следует произвести правильный расчет шага укладки.
Минимальное расстояние между витками системы может составлять 10 см, а максимальное – 30 см. Как правило, минимальный показатель используется при укладке трубы вдоль краевых зон, то есть возле стен, соприкасающихся с улицей. Дальше эта величина увеличивается с разностью в 5 см: двигаясь от края помещения вглубь, расстояние между витками составляет 15 см, 20 или 25 см, но не больше 30 см.
- Расстояние между витками системы, равное 20-30 см, применяют для промышленных помещений и складов.
- Шаг, равный 10-20 см, используют в жилых помещениях. Однако для большинства российских регионов оптимальной считается величина в 15 см.
На выбор расстояния между витками оказывает влияние и способ укладки контура. К примеру, если применяется укладка змейкой, соблюдать минимальное расстояние в 10 см вряд ли получится, так как велика вероятность образования изломов. А способ укладки улиткой позволяет соблюдать любое расстояние, так как в этом случае радиус изгиба трубы составляет 90°.
Длина трубы для теплого пола
Как рассчитать расход трубы
Чтобы определить, сколько расходного материала потребуется для организации системы обогрева в каждом отдельном помещении, необходимо произвести расчет по следующей формуле:
L=S/N*1,1, что означает следующее:
- L обозначает длину трубы;
- S – это показатель, определяющий площадь комнаты;
- N – это расстояние между петлями системы;
- 1,1 – это коэффициент, равный 10%, и обозначающий дополнительный расход трубы на повороты.
Так как оба конца контура подключаются к коллектору, располагаемому на стене, в расчет должна включаться и длина подводящего участка – отрезка, идущего от коллектора до разводки водяного теплого пола.
Расчет полезной площади помещения следует производить, придерживаясь определенных правил:
- Если в комнате планируется установить массивную мебель, то под нее трубу укладывать не нужно. В противном случае не получится рассчитать оптимальный расход энергопотребления. К тому же обогрев не лучшим образом скажется и на самой мебели.
- Расстояние от контура до стен и межкомнатных перегородок должно составлять 30 см.
После того, как удалось рассчитать полезную площадь, можно производить основной расчет, учтя и остальные требования. Чтобы понять, сколько требуется материала, можно воспользоваться наглядным примером, в качестве которого рассматривается помещение с полезной площадью 18 м², длиной подводящего участка 5 м (если учитывать, что к нему будут подключены оба конца, то получится 10 м), а также шагом укладки, равном 15 см или 0,15 м.
Итого: 18/0,15*1,1+10=142 м.
Увеличение расстояния между петлями приводит к сокращению количества расходного материала в процессе монтажа водяного теплого пола. В целом расчет этого показателя производится согласно плану, который составляется на первоначальном этапе работ.
Расход трубы на 1 м² рассчитывается, исходя из расстояния между петлями.
- При расстоянии, равном 10 см, этот параметр составит 10 м п.;
- Если этот показатель увеличивается до 15 см, количество расходного материала уменьшается до 6,7 м п.;
- 20 см – 5 м п.;
- 25 см – 4 м п.;
- При максимальном расстоянии в 30 см – 3,4 м п.
Определение длины контура
Для начала следует определиться, что такое контур теплого пола. Это определение относится к трубе, по которой осуществляется движение одного теплового потока. На расчет его длины оказывают влияние следующие параметры:
- материал, применяемый при изготовлении трубы;
- диаметр трубы.
- 16 мм;
- 18 мм;
- 20 мм.
Не рекомендуется использовать материал с меньшим или большим диаметром, так как уменьшение или увеличение сечения оказывает негативное влияние на эффективность нагрева и работу системы в целом. Расчет длины контура надо производить с учетом следующих рекомендаций:
- Наиболее распространенный диаметр сечения металлопластика равен 16 и 20 мм. В первом случае максимальная длина контура составляет 100 метров. Однако оптимальной длиной считается 80 метров. Во втором случае эта величина может составлять от 120 до 125 метров.
- Самым распространенным диаметром для сшитого полиэтилена является 18 мм. При этом длина контура может достигать 120 метров. Однако оптимальная рекомендуемая длина ограничивается 80-100 метрами.
Как подсчитать количество контуров
Учитывая предъявляемые требования, укладка одного контура теплого пола возможна лишь в небольшом помещении. Если же площадь комнаты больше, ее надо поделить на несколько участков, придерживаясь соотношения 1:2. То есть ширина участка должна быть в два раза меньше длины. Произвести расчет количества участков в помещении можно, воспользовавшись следующими данными;
Как уже говорилось выше, количество расходного материала увеличивается на длину отводящего участка, то есть отрезка, идущего от пола до коллектора, который размещается на стене, в непосредственной близости к полу. Однако при его размещении надо рассчитать высоту чистового пола, включающего будущую стяжку и финишную отделку. В целом, чем меньше длина отрезка, тем он жестче.
Оптимальной длиной отводящего участка от поверхности чистового пола является высота 20-25 см. Однако если это каким-то образом отражается на дизайнерском оформлении помещения, то коллекторный шкаф можно размещать с учетом возможности его беспрепятственного открытия.
Видео: Труба для теплого пола
