Индикаторы напряжения на светодиодах. Индикатор напряжения. Описание работы индикатора напряжения аккумулятора

Светодиоды широко применяются во многих электронно-технических устройствах, благодаря незначительному энергопотреблению. Они отличаются компактными размерами, высокой надежностью и качественным светом. Эти свойства дали возможность сделать намного удобнее отображение всех функций оборудования, приборов и устройств. Среди них следует отметить индикатор напряжения на светодиодах, используемый при работе с электрическим током. Устройство индикатора совсем несложное, поэтому его легко изготовить собственными силами.

Общее устройство и принцип работы

Светодиоды являются одной из основных деталей индикаторов напряжения в сети. В ходе тестирования они наглядно демонстрируют наличие или отсутствие электрического тока на проверяемом участке.

Схемы простейших индикаторов состоят из минимального количества деталей и легко собираются даже начинающими радиолюбителями. На представленном рисунке отображается конструкция прибора, предназначенного для определения фазного проводника или контакта.

Данная схема широко используется в индикаторных отвертках. Им не требуется собственного источника питания, так как величины потенциала, образующегося между фазой и голой рукой, вполне хватает, чтобы началось свечение диода. Светодиодный индикатор напряжения, предназначенный для работы в сети 220 В, дополняется емкостным сопротивлением, ограничивающим ток, поступающий к лампочке. От обратной полуволны защита обеспечивается диодом.

При проверке низковольтных цепей до 12 вольт ограничителем тока нередко выступает лампа накаливания малой мощности или резистор, с сопротивлением от 50 до 100 Ом. При работе с более высоким напряжением мощность резистора должна быть увеличена.

Радиолюбители для проверки микросхем часто используют простейшее устройство, в котором имеются три стабильные позиции. Если цепь оборвана и сигнал отсутствует, диоды не будут светиться. В других случаях при разных токах загораются определенные светодиодные лампочки. Подобное разделение осуществляется с помощью транзисторов с различным напряжением открытия. Например, когда ток составляет 0,5 В, открывается первый транзистор, а при 2,4 В открывается второй. Если возникает необходимость работы с другими токами, необходимо использовать транзисторы с соответствующими характеристиками.

Таким образом, довольно легко изготовить указатель напряжения на светодиодах своими руками. Эта и другие схемы используются достаточно часто, поэтому их стоит рассмотреть более подробно.

Простая схема индикатора

Схема с применением транзисторных элементов и сопротивлений используется в указателях, работающих с постоянным и переменным напряжением до 600 вольт. Подобная конструкция несколько сложнее, сравнительно с индикаторной отверткой, однако добавление деталей делает указатель напряжения на светодиодах универсальным инструментом. Его можно совершенно безопасно использовать для проверки напряжения в диапазоне от 5 до 600 вольт.

На представленной схеме хорошо просматривается полевой транзистор VT2, который служит основой всей конструкции индикатора. Срабатывание устройства зависит от порогового значения напряжения, зафиксированного разностью потенциалов в положении затвор-исток.

Величина максимально возможных сетевых напряжений находится в зависимости от падения потенциала в позиции сток-исток. По своей сути этот транзистор является своеобразным . Транзистор VT1 является биполярным, используемым для обратной связи и поддержки заданных параметров.

Самодельный индикатор функционирует следующим образом. Когда на вход подается напряжение, в контуре появляется электрический ток. Его величина зависит от сопротивления R2 и напряжения биполярного транзистора VT1 в переходе база-эмиттер. Свечение маломощного светодиода вполне возможно при стабилизирующем токе в 100 мкА. При напряжении в база-эмиттер около 0,5 вольт, сопротивление R2 должно находиться в пределах от 500 до 600 Ом. От возможных скачков тока светодиод защищен неполярным конденсатором С, емкость которого составляет 0,1 мкФ.

Мощность резистора R1 составляет 1 Мом, что вполне достаточно для использования его в качестве нагрузки транзистора VT1. При работе с постоянным напряжением диод VD выполняет защитную функцию и проверку полюсов. Когда проверяется переменное напряжение, этот диод становится выпрямителем и служит для срезания отрицательной полуволны. Величина его обратного напряжения составляет не менее 600 вольт. Сам светодиод HL следует выбирать с наибольшей яркостью, чтобы сигнал был заметен даже при минимальном токе.

Указатель напряжения для аккумуляторных батарей

Срок службы автомобильного аккумулятора значительно продлевается, если на его клеммах проводится регулярный контроль напряжения. В случае каких-либо отклонений можно принять своевременные меры и избежать негативных последствий.

Предлагаемая схема функционирует на светодиоде RGB, отличающемся от обычных источников света тремя кристаллами разных цветов, расположенными внутри корпуса. В процессе работы каждый цвет будет соответствовать определенному значению напряжения.

Для создания индикатора понадобится 9 резисторов, три стабилитрона, 3 биполярных транзистора и 1 разноцветный светодиод. После правильной сборки сигнал будет зеленого цвета при напряжении 12-14 вольт, красного цвета - более 14,4 В, синего цвета - менее 11,5 В. Чтобы выставить минимальный предел напряжения используется потенциометр R4 и стабилитрон VD2.

В случае снижения ниже установленного значения, происходит закрытие транзистора VT2, а транзистор VT3, наоборот, будет открываться, индуцируя кристалл диода синего цвета. Если напряжение в норме и находится в заданных пределах, ток будет проходить через резисторы R5, R9 и через стабилитрон VD3. В это время светодиод будет светиться зеленой индикацией. Транзистор VT3 будет закрыт, а VT2 - открыт. Резистор R2 является переменным и позволяет настроить напряжение, в том числе и в сторону увеличения более 14,4 В. В этом случае сражу же загорается красный свет.

Благодаря таким своим свойствам как: низкое энергопотребление, малые габариты и простота необходимых для работы вспомогательных цепей, светодиоды (имеются ввиду светодиоды видимого диапазона длин волн) получили очень широкое распространение в радиоэлектронной аппаратуре самого разного назначения. Используются они в первую очередь как универсальные устройства индикации режимов работы или устройства аварийной индикации. Реже (обычно только в радиолюбительской практике) встречаются светодиодные автоматы световых эффектов и светодиодные информационные панели (табло).

Для нормального функционирования любого светодиода достаточно обеспечить протекание через него в прямом направлении тока не превышающего максимально допустимый для применяемого прибора. Если величина этого тока не будет слишком низкой, светодиод будет светиться. Для управления состоянием светодиода необходимо обеспечить регулировку (коммутацию) в цепи протекания тока. Это можно сделать с помощью типовых последовательных или параллельных схем коммутации (на транзисторах, диодах и т.п.). Примеры таких схем приведены на рис. 3.7-1, 3.7-2.

Рис. 3.7-1. Способы управления состоянием светодиода с помощью транзисторных ключей

Рис. 3.7-2. Способы управления состоянием светодиода от цифровых микросхем ТТЛ

Примером применения светодиодов в цепях сигнализации могут служить следующие две простые схемы индикаторов сетевого напряжения (рис. 3.7-3, 3.7-4).

Схема на рис. 3.7-3 предназначена для индикации наличия в бытовой сети переменного напряжения. Ранее в подобных устройствах обычно использовались малогабаритные неоновые лампочки. Но светодиоды в этом отношении гораздо более практичны и технологичны. В данной схеме ток через светодиод проходит только во время одной полуволны входного переменного напряжения (во время второй полуволны светодиод шунтируется работающим в прямом направлении стабилитроном). Этого оказывается достаточно для нормального восприятия человеческим глазом света от светодиода как непрерывного излучения. Напряжение стабилизации стабилитрона выбирается несколько большим, чем прямое падение напряжения на используемом светодиоде. Емкость конденсатора \(C1\) зависит от требуемого прямого тока через светодиод.

Рис. 3.7-3. Индикатор наличия сетевого напряжения

На трех светодиодах выполнено устройство, информирующее об отклонениях сетевого напряжения от номинального значения (рис. 3.7-4). Здесь также свечение светодиодов происходит только во время одного полупериода входного напряжения. Коммутация светодиодов осуществляется через включенные последовательно с ними динисторы. Светодиод \(HL1\) горит всегда, когда сетевое напряжение присутствует, два пороговых устройства на динисторах и делителях напряжения на резисторах обеспечивают включение двух других светодиодов только при достижении входным напряжением установленного порога срабатывания. Если их отрегулировать так, чтобы при нормальном напряжении в сети горели светодиоды \(HL1\), \(HL2\), то при повышенном напряжении будет загораться и светодиод \(HL3\), а при понижении напряжения в сети будет гаснуть светодиод \(HL2\). Входной ограничитель напряжения на \(VD1\), \(VD2\) предотвращает выход устройства из строя при значительном превышении нормального значения напряжения в сети.

Рис. 3.7-4. Индикатор уровня сетевого напряжения

Схема на рис. 3.7-5 предназначена для сигнализации о перегорании предохранителя. Если предохранитель \(FU1\) цел, падение напряжения на нем очень мало, и светодиод не светится. При перегорании предохранителя напряжение питания через незначительное сопротивление нагрузки прикладывается к цепи индикатора, и светодиод загорается. Резистор \(R1\) выбирается из условия, что через светодиод будет протекать требуемый ток. Не все виды нагрузок могут подойти для данной схемы.

Рис. 3.7-5. Светодиодный индикатор перегорания предохранителя

Устройство индикации перегрузки стабилизатора напряжения представлено на рис. 3.7‑6. В нормальном режиме работы стабилизатора напряжение на базе транзистора \(VT1\) стабилизировано стабилитроном \(VD1\) и примерно на 1 В больше, чем на эмиттере, поэтому транзистор закрыт и горит сигнальный светодиод \(HL1\). При перегрузке стабилизатора выходное напряжение уменьшается, стабилитрон выходит из режима стабилизации и напряжение на базе \(VT1\) уменьшается. Поэтому транзистор открывается. Поскольку прямое напряжение на включенном светодиоде \(HL1\) больше, чем на \(HL2\) и транзисторе, в момент открывания транзистора светодиод \(HL1\) гаснет, а \(HL2\) - включается. Прямое напряжение на зеленом светодиоде \(HL1\) приблизительно на 0,5 В больше, чем на красном светодиоде \(HL2\), поэтому максимальное напряжение насыщения коллектор-эмиттер транзистора \(VT1\) должно быть меньше 0,5 В. Резистор R1 ограничивает ток через светодиоды, а резистор \(R2\) определяет ток через стабилитрон \(VD1\).

Рис. 3.7-6. Индикатор состояния стабилизатора

Схема простого пробника, позволяющего определять характер (постоянное или переменное) и полярность напряжения в диапазоне 3...30 В для постоянного и 2,1...21 В для действующего значения переменного напряжения приведена на рис. 3.7-7. Основу пробника составляет стабилизатор тока на двух полевых транзисторах, нагруженный на встречно-параллельно включенные светодиоды. Если на клемму \(XS1\) подается положительный потенциал, а на \(XS2\) - отрицательный, то загорается светодиод HL2, если наоборот - светодиод \(HL1\). Когда на входе переменное напряжение, зажигаются оба светодиода. Если ни один из светодиодов не горит, это означает, что входное напряжение менее 2 В. Потребляемый устройством ток не превышает 6 мА.

Рис. 3.7-7. Простой пробник-индикатор характера и полярности напряжения

На рис. 3.7-8 дана схема еще одного простого пробника со светодиодной индикацией. Он используется для проверки логического уровня в цифровых цепях, построенных на микросхемах ТТЛ. В исходном состоянии, когда к клемме \(XS1\) ничего не подключено, светодиод \(HL1\) светится слабо. Его режим задается установкой соответствующего напряжения смещения на базе транзистора \(VT1\). Если на вход будет подано напряжение низкого уровня, транзистор закроется, и светодиод погаснет. При наличии на входе напряжения высокого уровня транзистор открывается, яркость свечения светодиода становится максимальной (ток ограничен резистором \(R3\)). При проверке импульсных сигналов яркость HL1 возрастает, если в последовательности сигналов преобладает напряжение высокого уровня, и убывает, если преобладает напряжение низкого уровня. Питание пробника можно осуществлять как от источника питания проверяемого устройства, так и от отдельного источника питания.

Рис. 3.7-8. Пробник-индикатор логического уровня ТТЛ

Более совершенный пробник (рис. 3.7-9) содержит два светодиода и позволяет не только оценивать логические уровни, но и проверять наличие импульсов, оценивать их скважность и определять промежуточное состояние между напряжениями высокого и низкого уровней. Пробник состоит из усилителя на транзисторе \(VT1\), повышающего его входное сопротивление, и двух ключей на транзисторах \(VT2\), \(VT3\). Первый ключ управляет светодиодом \(HL1\), имеющим зеленый цвет свечения, второй - светодиодом \(HL2\), имеющим красный цвет свечения. При входном напряжении 0,4...2,4 В (промежуточное состояние) транзистор \(VT2\) открыт, светодиод \(HL1\) выключен. В то же время закрыт и транзистор \(VT3\), поскольку падение напряжения на резисторе \(R3\) недостаточно для полного открывания диода \(VD1\) и создания требуемого смещения на базе транзистора. Поэтому \(HL2\) тоже не светится. Когда входное напряжение становится меньше 0,4 В, транзистор \(VT2\) закрывается, загорается светодиод \(HL1\), индицируя наличие логического нуля. При напряжении на входе более 2,4 В открывается транзистор \(VT3\), включается светодиод \(HL2\), индицируя наличие логической единицы. Если на вход пробника подано импульсное напряжение, скважность импульсов можно оценить по яркости свечения того или иного светодиода.

Рис. 3.7-9. Улучшенный вариант пробника-индикатора логического уровня ТТЛ

Еще один вариант пробника представлен на рис. 3.7-10. Если клемма \(XS1\) никуда не подсоединена, все транзисторы закрыты, светодиоды \(HL1\) и \(HL2\) не работают. На эмиттер транзистора \(VT2\) с делителя \(R2-R4\) поступает напряжение около 1,8 В, на базу \(VT1\) - около 1,2 В. Если на вход пробника подать напряжение выше 2,5 В, напряжение смещения база-эмиттер транзистора \(VT2\) превысит 0,7 В, он откроется и своим коллекторным током откроет транзистор \(VT3\). Светодиод \(HL1\) включится, индицируя состояние логической единицы. Ток коллектора \(VT2\), примерно равный току его эмиттера, ограничивается резисторами \(R3\) и \(R4\). При превышении напряжением на входе уровня 4,6 В (что возможно при проверке выходов схем с открытым коллектором) транзистор \(VT2\) входит в режим насыщения, и если не ограничить ток базы \(VT2\) резистором \(R1\), транзистор \(VT3\) закроется и светодиод \(HL1\) выключится. При уменьшении напряжения на входе ниже 0,5 В открывается транзистор \(VT1\), его коллекторный ток открывает транзистор \(VT4\), включается \(HL2\), индицируя состояние логического нуля. С помощью резистора \(R6\) регулируется яркость свечения светодиодов. Подбором резисторов \(R2\) и \(R4\) можно установить необходимые пороги включения светодиодов.

Рис. 3.7-10. Пробник-индикатор логического уровня на четырех транзисторах

Для индикации точной настройки в радиоприемниках часто применяются простые устройства, содержащие один, а иногда и несколько, светодиодов разного цвета свечения.

Схема экономичного светодиодного индикатор настройки для приемника с питанием от батареек приведена на рис. 3.7-11. Ток потребления устройства не превышает 0,6 мА в отсутствие сигнала, а при точной настройке составляет 1 мА. Высокая экономичность достигается за счет питания светодиода импульсным напряжением (т.е. светодиод не светится непрерывно, а часто мигает, однако из-за инерционности зрения такое мерцание не заметно на глаз). Генератор импульсов выполнен на однопереходном транзисторе \(VT3\). Генератор вырабатывает импульсы длительностью около 20 мс, следующие с частотой 15 Гц. Эти импульсы управляют работой ключа на транзисторе \(DA1.2\) (один из транзисторов микросборки \(DA1\)). Однако в отсутствие сигнала светодиод не включается, так как при этом сопротивление участка эмиттер-коллектор транзистора \(VT2\) велико. При точной настройке транзистор \(VT1\), а за ним и \(DA1.1\) и \(VT2\) откроются настолько, что в моменты, когда открыт транзистор \(DA1.2\), будет загораться светодиод \(HL1\). Чтобы уменьшить потребляемый ток, эмиттерная цепь транзистора \(DA1.1\) подключена к коллектору транзистора \(DA1.2\), благодаря чему последние два каскада (\(DA1.2\), \(VT2\)) также работают в ключевом режиме. При необходимости подбором резистора \(R4\) можно добиться слабого начального свечения светодиода \(HL1\). В этом случае он выполняет и функцию индикатора включения приемника.

Рис. 3.7-11. Экономичный светодиодный индикатор настройки

Экономичные светодиодные индикаторы могут понадобиться не только в радиоприемниках с батарейным питанием, но и во множестве других носимых устройств. На рис. 3.7‑12, 3.7‑13, 3.7‑14 приведено несколько схем таких индикаторов. Все они работают по уже описанному импульсному принципу и по сути представляют собой экономичные генераторы импульсов, нагруженные на светодиод. Частота генерации в таких схемах выбирается достаточно низкой, фактически на границе зрительного восприятия, когда мигания светодиода начинают отчетливо восприниматься человеческим глазом.

Рис. 3.7-12. Экономичный светодиодный индикатор на однопереходном транзисторе

Рис. 3.7-13. Экономичный светодиодный индикатор на однопереходном и биполярном транзисторах

Рис. 3.7-14. Экономичный светодиодный индикатор на двух биполярных транзисторах

В УКВ ЧМ приемниках для индикации настройки можно применять три светодиода. Для управления таким индикатором используется сигнал с выхода ЧМ детектора, в котором постоянная составляющая положительна при незначительной расстройке в одну сторону от частоты станции и отрицательна при незначительной расстройке в другую сторону. На рис. 3.7-15 приведена схема простого индикатора настройки, работающего по описанному принципу. Если напряжение на входе индикатора близко к нулю, то все транзисторы закрыты и светодиоды \(HL1\) и \(HL2\) не излучают, а через \(HL3\) при этом протекает ток, определяемый напряжением питания и сопротивлением резисторов \(R4\) и \(R5\). При указанных на схеме номиналах он примерно равен 20 мА. Как только на входе индикатора появляется напряжение, превышающее 0,5 В, транзистор \(VT1\) открывается и включается светодиод \(HL1\). Одновременно открывается транзистор \(VT3\), он шунтирует светодиод \(HL3\), и тот гаснет. Если напряжение на входе отрицательное, но по абсолютному значению больше 0,5 В, то включается светодиод \(HL2\), а \(HL3\) выключается.

Рис. 3.7-15. Индикатор настройки для УКВ-ЧМ приемника на трех светодиодах

Схема еще одного варианта простого индикатора точной настройки для УКВ ЧМ приемника представлена на рис. 3.7-16.

Рис. 3.7-16. Индикатор настройки для УКВ ЧМ приемника (вариант 2)

В магнитофонах, низкочастотных усилителях, эквалайзерах и т.п. находят применение светодиодные индикаторы уровня сигнала. Число индицируемых такими индикаторами уровней может варьироваться от одного-двух (т.е. контроль типа “сигнал есть – сигнала нет”) до нескольких десятков.

Схема двухуровнего двухканального индикатора уровня сигнала приведена на рис. 3.7‑17. Каждая из ячеек \(A1\), \(A2\) выполнена на двух транзисторах разной структуры. При отсутствии сигнала на входе оба транзистора ячеек закрыты, поэтому светодиоды \(HL1\), \(HL2\) не горят. В таком состоянии устройство находится до тех пор, пока амплитуда положительной полуволны контролируемого сигнала не превысит примерно на 0,6 В постоянное напряжение на эмиттере транзистора \(VT1\) в ячейке \(A1\), заданное делителем \(R2\), \(R3\). Как только это произойдет, транзистор \(VT1\) начнет открываться, в цепи коллектора появится ток, а поскольку он в то же время является и током эмиттерного перехода транзистора \(VT2\), транзистор \(VT2\) тоже начнет открываться. Возрастающее падение напряжения на резисторе \(R6\) и светодиоде \(HL1\) приведет к увеличению тока базы транзистора \(VT1\), и он откроется еще больше. В результате очень скоро оба транзистора окажутся полностью открыты и светодиод \(HL1\) включится. При дальнейшем росте амплитуды входного сигнала аналогичный процесс протекает в ячейке \(A2\), после чего загорается светодиод \(HL2\). С уменьшением уровня сигнала ниже установленных порогов срабатывания ячейки возвращаются в исходное состояние, светодиоды гаснут (сначала \(HL2\), затем \(HL1\)). Гистерезис не превышает 0,1 В. При указанных в схеме значениях сопротивлений, ячейка \(A1\) срабатывает при амплитуде входного сигнала примерно 1,4 В, ячейка \(A2\) - 2 В.

Рис. 3.7-17. Двухканальный индикатор уровня сигнала

Многоканальный индикатор уровня на логических элементах представлен на рис. 3.7‑18. Такой индикатор можно применять, например, в усилителе НЧ (организовав из ряда светодиодов индикатора световую шкалу). Диапазон входного напряжения этого устройства может колебаться от 0,3 до 20 В. Для управления каждым светодиодом используется \(RS\)-триггер, собранный на элементах 2И‑НЕ. Пороги срабатывания этих триггеров задаются резисторами \(R2\), \(R4-R16\). На линию “сброс” периодически должен подаваться импульс гашения светодиодов (разумным будет подавать такой импульс с периодичностью 0,2...0,5 с).

Рис. 3.7-18. Многоканальный индикатор уровня НЧ сигнала на \(RS\)-триггерах

Приведенные выше схемы индикаторов уровня обеспечивали резкое срабатывание каждого канала индикации (т.е. светодиод в них либо светится с заданным режимом яркости, либо погашен). В шкальных индикаторах (линия последовательно срабатывающих светодиодов) такой режим работы совсем не обязателен. Поэтому для этих устройств могут использоваться более простые схемы, в которых управление светодиодами осуществляется не отдельно по каждому каналу, а совместно. Последовательное включение ряда светодиодов при увеличении уровня входного сигнала достигается за счет последовательного включения делителей напряжения (на резисторах или других элементах). В таких схемах происходит постепенное увеличение яркости свечения светодиодов при нарастании уровня входного сигнала. При этом для каждого светодиода устанавливается свой токовый режим, такой, что свечение указанного светодиода визуально наблюдается только при достижении входным сигналом соответствующего уровня (при дальнейшем увеличении уровня входного сигнала светодиод горит все более ярко, но до определенного предела). Простейший вариант индикатора, работающего по описанному принципу приведен на рис. 3.7-19.

Рис. 3.7-19. Простой индикатор уровня сигнала НЧ

При необходимости увеличения количества уровней индикации и повышения линейности индикатора схема включения светодиодов должна быть несколько изменена. Подойдет, например, индикатор по схеме рис. 3.7-20. В нем, кроме прочего, имеется и достаточно чувствительный входной усилитель, обеспечивающий работу как от источника постоянного напряжения, так и от сигнала звуковой частоты (при этом индикатор управляется только положительными полуволнами входного переменного напряжения).

В любой технике в качестве отображения режимов работы используют светодиоды. Причины очевидны – низкая стоимость, сверхмалое энергопотребление, высокая надёжность. Поскольку схемы индикаторов очень просты, нет необходимости в покупке фабричных изделий.

Из обилия схем, для изготовления указателя напряжения на светодиодах своими руками, можно подобрать наиболее оптимальный вариант. Индикатор можно собрать за пару минут из самых распространённых радиоэлементов.

Все подобные схемы по назначению делят на индикаторы напряжения и индикаторы тока.

Работа с сетью 220В

Рассмотрим простейший вариант – проверка фазы.

Эта схема представляет собой световой индикатор тока, которым оснащают некоторые отвёртки. Такое устройство даже не требует внешнего питания, поскольку разность потенциала между фазовым проводом и воздухом или рукой достаточна для свечения диода.

Для отображения сетевого напряжения, например, проверки наличия тока в разъёме розетки, схема ещё проще.

Простейший индикатор тока на светодиодах 220В собирается на ёмкостном сопротивлении для ограничения тока светодиода и диода для защиты от обратной полуволны.

Проверка постоянного напряжения

Нередко возникает необходимость прозвонить низковольтную цепь бытовых приборов, либо проверить целостность соединения, например, провод от наушников.

В качестве ограничителя тока можно использовать маломощную лампу накаливания либо резистор на 50-100 Ом. В зависимости от полярности подключения загорается соответствующий диод. Этот вариант подходит для цепей до 12В. Для более высокого напряжения потребуется увеличить сопротивления ограничивающего резистора.

Индикатор для микросхем (логический пробник)

Если возникает необходимость проверить работоспособность микросхемы, поможет в этом простейший пробник с тремя устойчивыми состояниями. При отсутствии сигнала (обрыв цепи) диоды не горят. При наличии логического ноля на контакте возникает напряжение около 0,5 В, которое открывает транзистор Т1, при логической единице (около 2,4В) открывается транзистор Т2.

Такая селективность достигается, благодаря различным параметрам используемых транзисторов. У КТ315Б напряжение открытия 0,4-0,5В, у КТ203Б – 1В. При необходимости можно заменить транзисторы другими с аналогичными параметрами.

Конструкция светодиодных индикаторов несколько сложнее. Конечно, при использовании специальной микросхемы управления ее можно упростить до предела, но тут притаилась маленькая неприятность. Большинство таких микросхем развивает на выходе ток не более 10 мА и яркость светодиодов в условиях автомобиля может оказаться недостаточной. Кроме того, наиболее распространены микросхемы с выходами на 5 светодиодов, а это только "программа-минимум". Поэтому для наших условий схема на дискретных элементах предпочтительней, ее можно расширять без особых усилий.

Простейший индикатор на светодиодах (рис.4) не содержит активных элементов и в питании поэтому не нуждается. Подключение - к магнитоле по схеме "mixed mono" или с разделительным конденсатором, к усилителю - "mixed mono" или напрямую.

Рис. 4

Схема предельно проста и не требует налаживания. Единственная процедура - подбор резистора R7. На схеме указан номинал для работы со встроенными усилителями головного устройства. При работе с усилителем мощностью 40...50 Вт сопротивление этого резистора должно быть 270...470 Ом. Диоды VD1...VD7 - любые кремниевые с прямым падением напряжения 0,7...1 В и допустимым током не менее 300 мА.

Светодиоды любые, но одного типа и цвета свечения с рабочим током 10...15 мА. Поскольку светодиоды "питаются" от выходного каскада усилителя, их количество и рабочий ток увеличить в этой схеме нельзя. Поэтому придется выбрать "яркие" светодиоды или найти для индикатора такое место, где он будет защищен от прямого освещения. Еще один недостаток простейшей конструкции - малый динамический диапазон.

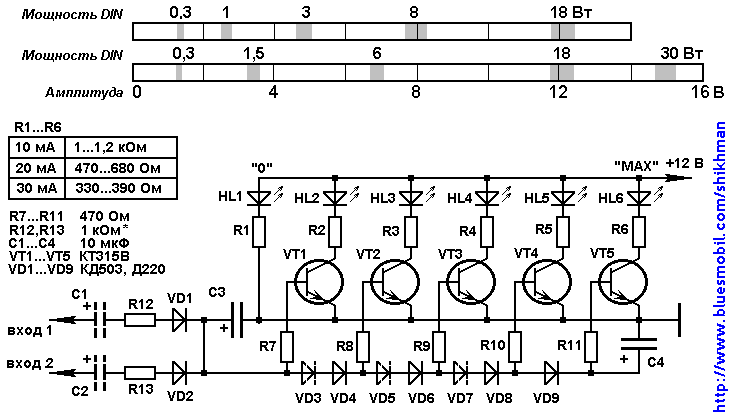

Для улучшения работы необходим индикатор со схемой управления. Помимо большей свободы в выборе светодиодов можно простыми средствами сформировать шкалу любого типа - от линейной до логарифмической, или "растянуть" только один участок. Схема индикатора с логарифмической шкалой приведена на рис. 5. Пунктиром показаны необязательные элементы.

Рис. 5

Светодиоды в этой схеме управляются ключами на транзисторах VT1...VT5. Пороги срабатывания ключей задают диоды VD3...VD9. Подбирая их количество, можно изменять динамический диапазон и тип шкалы. Общую чувствительность индикатора определяют резисторы на входе. На рисунке приведены примерные пороги срабатывания для двух вариантов схемы - с одиночными и "сдвоенными" диодами. В основном варианте диапазон измерения - до 30 Вт на нагрузке 4 Ом, с одиночными диодами - до 18 Вт.

Светодиод HL1 светится постоянно, он обозначает начало шкалы, HL6 - индикатор перегрузки. Конденсатор C4 задерживает на 0,3...0,5 сек погасание светодиода, что позволяет заметить даже кратковременную перегрузку. Накопительный конденсатор C3 определяет время обратного хода. Оно, кстати, зависит от количества светящихся светодиодов - "столбик" от максимума начинает спадать быстро, а потом "притормаживает". Конденсаторы C1,C2 на входе устройства нужны только при работе со встроенным усилителем магнитолы. При работе с "нормальным" усилителем их исключают. Количество сигналов на входе можно увеличить, добавив цепочки из резистора и диода. Количество ячеек индикации можно увеличить простым "клонированием", главное ограничение - "пороговых" диодов должно быть не больше 10 и между базами соседних транзисторов должен быть хотя бы один диод.

Светодиоды можно использовать любые в зависимости от требований - от одиночных светодиодов до светодиодных сборок и панелей повышенной яркости. Поэтому на схеме приведены номиналы токоограничивающих резисторов для разных рабочих токов. К остальным деталям никаких специальных требований не предъявляется, транзисторы можно использовать практически любые структуры n-p-n с мощностью рассеяния на коллекторе не менее 150 мВт и двукратным запасом по току коллектора. Коэффициент передачи тока базы этих транзисторов должен быть не менее 50, а лучше - больше 100.

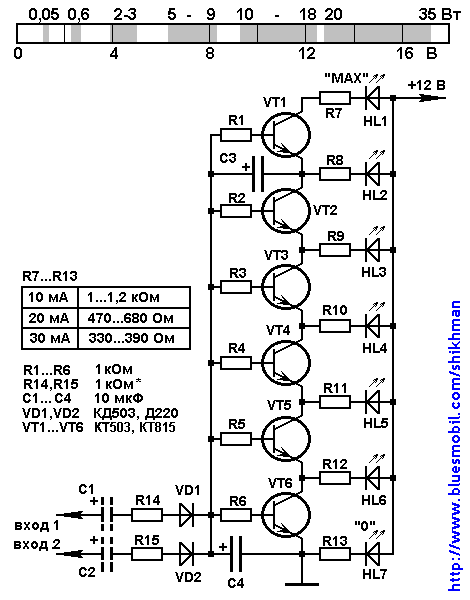

Эту схему можно несколько упростить, при этом в качестве побочного эффекта появляются новые свойства, весьма полезные для наших целей (рис.6).

Рис. 6

В отличие от предыдущей схемы, где транзисторные ячейки были включены параллельно, здесь использовано последовательное включение "столбиком". Пороговыми элементами являются сами транзисторы и открываются они по очереди - "снизу вверх". Но в данном случае порог срабатывания зависит от напряжения питания. На рисунке показаны примерные пороги срабатывания индикатора при напряжении питания 11 В (левая граница прямоугольников) и 15 В (правая граница). Видно, что с ростом напряжения питания больше всего смещается граница индикации максимальной мощности. В случае использования усилителя, мощность которого зависит от напряжения аккумулятора (а таких немало), подобная "автокалибровка" может принести пользу.

Однако плата за это - возросшая нагрузка на транзисторы. Через нижний по схеме транзистор протекает ток всех светодиодов, поэтому при использовании индикаторов с током более 10 мА транзисторы тоже потребуются соответствующей мощности. "Клонирование" ячеек еще более увеличивает неравномерность шкалы. Поэтому 6-7 ячеек - это предел. Назначение остальных элементов и требования к ним - те же, что и в предыдущей схеме.

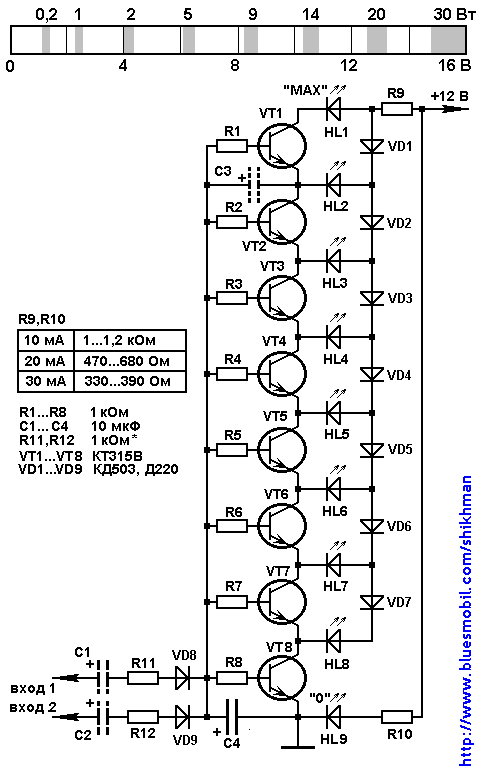

Слегка модернизировав эту схему, получим другие свойства (рис.7). В этой схеме в отличие от ранее рассмотренных, нет светящейся "линейки". В каждый момент времени светится только один светодиод, имитируя движение стрелки по шкале. Поэтому потребление энергии минимально и в этой схеме можно применить маломощные транзисторы. В остальном схема не отличается от рассмотренных ранее.

Пороговые диоды VD1...VD6 предназначены для надежного отключения неработающих светодиодов, поэтому если будет наблюдаться слабая засветка лишних сегментов, необходимо использовать диоды с большим прямым напряжением или включить последовательно по два диода. "Клонирование" ячеек уменьшает яркость свечения верхних по схеме сегментов, для устранения этого вместо резистора R9 нужно вводить генератор тока. А мы договорились - не усложнять. Поэтому в данном случае 8 ячеек - это максимум.

Рис. 7

Список радиоэлементов

При конструировании самодельных источников питания возникает необходимость в индикации выходного напряжения. Если выходное напряжение блока питания фиксированное, то все выглядит очень просто. Ставится светодиод и гасящий резистор, с помощью которого регулируется яркость свечения последнего. А как быть, если напряжение на выходе источника питания изменяется, например, от 3… 30 вольт.

Самое простое решение этой задачи, это стабилизировать рабочий ток светодиода. Схема стабилизатора тока проходящего через светодиод показана на рисунке 1. В данной схеме датчиком тока является резистор R5. При его номинале 62 Ома протекающий стабильный ток будет находиться на уровне, примерно 10ма. Во многих случаях такого тока вполне достаточно.

Работоспособность схемы сохраняется при напряжении от 3 до 30 вольт. Работает схема следующим образом. В первый момент, когда на входных клеммах появляется контролируемое напряжение, через резисторы R1…R4, светодиод и резистор R5 начинает течь ток. Этот ток вызывает падение напряжения на датчике тока R5. Как только величина этого напряжения возрастет до напряжения необходимого для открывания транзистора VT1, последний начнет открываться, и часть тока будет течь уже через него. В свою очередь этот ток будет создавать еще большее падение напряжения на резисторах R1...R4 поддерживая постоянным напряжение на аноде светодиода не зависимо от величины входного напряжения. При напряжении на входе индикатора равного 30 вольтам, ток, протекающий через резисторы R1…R4, может достигать ста миллиампер. Учитывая величину такого тока и падения напряжения на этих резисторах, поэтому и пришлось применить четыре резистора, а не один. Давайте прикинем мощность, выделяемую на этих резисторах. И так, как я уже писал, ток, протекающий через светодиод равен примерно 10ма. При таком токе на резисторе R5 упадет напряжение, примерно, U = I?R = 0,01?62 = 0,62В. Падение напряжения на светодиодах разных марок отличается друг от друга, но возьмем приблизительно 2,5 вольта. Значит, на светодиоде и датчике тока R5 в сумме упадет 2,5 + 0,62 = 3,12В. Как было написано выше, это напряжение будет поддерживаться на одном уровне. Значит, остальное напряжение будет падать как раз на резисторах R1…R4. Т.о. при напряжении на входе 30В на них должно падать 30 — 3,12 ?27В. Мощность при этом будет равна P=I?U = 0,1A?27B = 2,7Вт. Расчет приблизительный, но все равно лучше будет, если уменьшить входное напряжение или увеличить мощность гасящих резисторов.
В качестве транзистора VT1 можно применить
