Снижение стоимости и доступность АЦП высокой разрядности и сигнальных процессоров способствовали появлению высококачественных усилителей мощности D-класса, основанных на широтно-импульсной модуляции. Работа выходных транзисторных каскадов в ключевом режиме таких усилителей позволяет в несколько, а порой и в десятки раз увеличить КПД, тем самым, снижая тепловыделение усилителя, его габариты и стоимость. Среди всех звуковых усилителей устройства класса D являются самыми экономичными, благодаря использованию цифровой обработки сигнала. Она исключает возможность появления искажений и шумов в предварительных трактах усилителя, упрощает и облегчает всевозможные линейные и нелинейные преобразования сигнала без использования механических регулировочных элементов, расширяет функциональность.

Предлагаемый читателям цифровой процессор звука совместно с четырьмя оконечными усилителями мощности звуковой частоты дает возможность собрать 4-канальный Hi-Fi-аудиоусилитель D-класса с максимальной выходной мощностью до 315 Вт в каждом канале. Схемотехника усилителя основана на базе микросхем Texas Instruments TAS5504 (цифровой звуковой ШИМ-процессор) и TAS5261 (мостовой цифровой усилитель).

Цифровой процессор звука

Мощность усилителя определяется напряжением питания выходных каскадов. Количество каналов усилителя – до четырех, а КПД достигает 96%. Функциональность устройства делает его доступным для использования в различных областях – от построения высококлассного стационарного усилителя для цифрового домашнего кинотеатра и заканчивая усилителем мощности для автомобильных аудиоприложений.

Цифровой процессор звука предназначен для предварительного аналого-цифрового преобразования звукового сигнала, последующей его цифровой обработки и модуляции в ШИМ-сигнал. Цифровая обработка позволяет избежать появления дополнительного шума, фона, искажений и щелчков при переключениях режимов работы. Кнопочное управление совместно с цифровым индикатором реализуют удобство и комфортность использования основных режимов работы процессора: регулировка громкости, режим «MUTE», управление защитой. Функция запоминания установленного пользователем уровня громкости усилителя позволяет избежать повторной его настройки при возникновении перебоев в питании процессора. Режим контроля и управления защитой от перегрузок, подключенных оконечных модулей, предопределяет высокую надежность и отказоустойчивость усилителя.

Общий вид цифрового процессора звука представлен на рис. 1.

Рис. 1. Внешний вид цифрового процессора звука

Подаваемый на вход процессора сигнал со звукового источника попадает на 24-разрядные двухканальные АЦП U2, U3, где оцифровывается с частотой дискретизации 96 кГц. Сформированные пакеты данных по последовательной шине передаются в цифровой ШИМ-процессор U4, выполняющий функции регулировки громкости и ШИМ-преобразования оцифрованного сигнала для последующего его усиления в оконечных усилителях-демодуляторах, выполненных на основе интегральной микросхемы TAS5261 с металлическим теплоотводом. Мостовая схема включения нагрузки в сочетании с однополярным питанием оконечных каскадов упрощают источник питания усилителя, позволяя питать схему напряжением от +5 до +50 В.

Ядром цифрового процессора звука является универсальный микроконтроллер Texas Instruments TAS5504, осуществляющий цифровое преобразование аналогового звукового сигнала, его предварительную обработку и коррекцию.

Для управления режимами работы усилителя и их индикации использован микроконтроллер фирмы Atmel Atmega8 (IC1). К нему непосредственно подключены кнопки управления усилителем, дисплей с динамической индикацией и ШИМ-процессор.

Основные элементы управления

Дисплей – четырех разрядный цифровой дисплей отображает общий для всех каналов уровень громкости в децибелах. Уровень 0 дБ соответствует номинальной выходной мощности усилителя при номинальном входном напряжении 1 В.

DOWN – кнопка уменьшения уровня громкости. При удержании кнопки уменьшение громкости ускоряется.

UP – кнопка увеличения уровня громкости. При удержании кнопки увеличение громкости ускоряется.

MUTE – кнопка временного приглушения звука. При повторном нажатии процессор переходит в нормальный режим.

ON/OFF – кнопка выключения/включения усилителя. В выключенном состоянии процессор переходит в режим пониженного энергопотребления, сигналы на выходах отключаются, индикация на дисплее отключается.

Светодиод, зажигающийся в выключенном состоянии процессора (усилителя).

Регулировка громкости осуществляется с помощью кнопок «UP» и «DOWN», соответствующим образом изменяется ее значение на дисплее в диапазоне: -100…+17 дБ.

Цифровой оконечный усилитель D-класса 315 Вт

Оконечные усилители представляют собой ШИМ-усилители-демодуляторы с мостовой схемой включения нагрузки (акустической системы). Широкий диапазон питающего напряжения оконечных каскадов определяет максимальную выходную мощность.

Общий вид выходного усилителя представлен на рис. 2, а принципиальная схема – на рис. 3.

Рис. 3. Принципиальная электрическая схема одноканального оконечного усилителя D-класса 315 Вт BM2071

Функционально усилитель мощности разделен на сигнальный процессор и отдельные модули усилителей-демодуляторов. В зависимости от потребностей пользователя к процессору можно подключить от одного до четырех оконечных усилителей, тем самым, определив число каналов усиления.

Технические характеристики оконечного усилителя BM2071

Воспроизводимый диапазон частот, Гц	10…40000
Выходная мощность, Вт	235 (Rнаг = 4 Ом, КНИ <0,15%) 315 (Rнаг = 4 Ом, КНИ <10%) 125 (Rнаг = 8 Ом, КНИ <0,09%) 220 (Rнаг = 6 Ом, КНИ <10%)
Сопротивление нагрузки, Ом	4…16
Диапазон регулировки громкости, дБ	-100…+17
	1
Частота дискретизации входного сигнала, кГц	96
Соотношение сигнал/шум, дБ	-99
Общие гармонические искажения + шум, дБ	-93
Ток потребления в ждущем режиме не более, мА	10
Номинальное входное напряжение, В	1
Напряжение питания цепи «+50 В», В	+(50)
Напряжение питания цепи «+12 В» стабилизированное, В	+12

Конструкция

Конструктивно усилитель выполнен на печатных платах из фольгированного стеклотекстолита. Компактная конструкция предусматривает установку платы процессора сигналов усилителя совместно с платами силовых модулей внутри корпуса размером не менее 15,5х4,5х14 см 3 с вентиляционными отверстиями. Подключение процессора к блоку питания, оконечным модулям производится посредством гибких проводов к соответствующим выводам разъемов XS4…XS7. К источнику звукового сигнала подключение производится экранированными проводами.

Для питания процессора необходим стабилизированный источник питания, подключаемый к разъему XS2 и обеспечивающий ток нагрузки не менее 500 мА и напряжение +12 В.

Источник аналогового звукового сигнала амплитудой не более 1,5 В подключается к разъему XS3. Так как процессор поддерживает работу одновременно от одного до четырех каналов усиления, то в зависимости от числа используемых каналов требуется подключать соответствующие выходным модулям входные сигналы.

В целом, несмотря на высокую надежность и неприхотливость предлагаемого усилителя, в ряде случаев возможно срабатывание защиты от перегрузок. Встроенная система контроля и управления защитой выходных силовых каскадов, подключаемых к разъемам XS4…XS7, основана на анализе получаемых от них информационных сигналов перегрева и срабатывания защиты от электрических перегрузок. При получении сигнала перегрева процессор плавно снижает громкость на выходе усилителя, тем самым, предотвращая его дальнейший нагрев. Одновременно в правом нижнем углу дисплея начинает мигать точка, информирующая пользователя о переходе процессора в режим защиты усилителя от перегрева. После того, как силовой модуль переходит в нормальный режим работы, процессор плавно возвращает уровень громкости к значению, установленному пользователем. Важно отметить, что процессор переводит в режим защиты все подключенные силовые модули усилителя в независимости от того, с какого из них был получен сигнал перегрузки.

Рис. 4. Реализация 4-канального цифрового HiFi-усилителя

Пример практической реализации 4-канального УМЗЧ

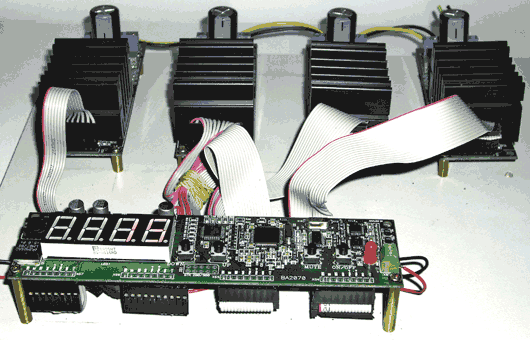

На рис. 4 приведен вариант реализации (в демо-версии) 4-канального цифрового HiFi-усилителя для домашнего кинотеатра (процессор звука и четыре оконечных усилителя).

После сборки усилителя какой-либо наладки устройства не требуется. Необходимо лишь убедиться в правильности подключения модулей между собой, полярности сигналов и питающих напряжений.

Заключение

Чтобы избавить Вас от поиска электронных компонентов, изготовления печатных плат и проведения монтажа, МАСТЕР КИТ предлагает готовые блоки BM2072 (комплект «4-канальный процессор сигналов» и «Одноканальный оконечный усилитель D-класса с выходной мощностью 315 Вт») и BM2071 («Одноканальный оконечный усилитель D-класса с выходной мощностью 315 Вт»). В комплект каждого блока входит инструкция по эксплуатации.

С. Галкин
Новости Электроники 20, 2007

BM2072 - Усилитель мощности 315 Вт c цифровым процессором звука. D-класс TAS5261

Модуль BM2072 – это готовый блок цифрового усилителя, состоящий из двух частей: блока предварительной обработки сигнала с регулятором громкости и оконечного усилителя. При этом к одному блоку обработки можно подключить до четырех оконечных усилителей. Цифровой процессор звука является неотъемлемой частью усилителя мощности. Количество каналов и мощность усилителя определяются потребностями пользователя и зависят от числа подключенных оконечных силовых модулей, а также их характеристик. К цифровому процессору звука можно подключить до четырех цифровых оконечных усилителей D-класса 315 Вт BM2071. В данном случае один вход уже использован, а три - свободны.

BM2071 - Усилитель мощности 315 Вт. D-класс TAS5261 (дополнительный канал для BM2072)

Цифровой усилитель D-класса мощностью 315 Вт предназначен для создания дополнительного аудио канала современного усилителя мощности звуковой частоты и используется совместно с BM2072 МАСТЕР КИТ. Особенностью работы предлагаемого усилителя мощности является использование в качестве входного сигнала уже ШИМ-кодированного звука. Данная технология раздельного кодирования позволяет достичь огромной мощности при очень высоком качестве звука. Питание усилителя однополярное. Связка блока BM2072 и трёх BM2071 позволит радиолюбителю без особых трудностей в течение короткого времени изготовить высококачественный 4-х канальный усилитель «D»-класса.

Коэффициент полезного действия является основным параметром для усилителей мощности звуковой частоты. Особенно это важно для портативной аппаратуры, такой как радиоприемники или сотовые телефоны. Усилители с высоким к.п.д. применяются и в стационарных устройствах, таких как компьютеры или телевизоры. Усилители класса C позволяет получить достаточно большие значения к.п.д. но их невозможно использовать для усиления звуковых сигналов.

Основным параметром, определяющим потребление энергии выходным усилительным каскадом, является мощность, рассеиваемая на его транзисторах. При этом мощность не будет рассеиваться в двух случаях:

1. ток через транзистор при ненулевом напряжении равен нулю;
2. напряжение на транзисторе при ненулевом токе равно нулю.

Эти условия выполняются при работе транзистора в ключевом режиме. Первое условие будет выполнено, если транзистор полностью закрыть (режим отсечки). Второе условие будет выполнено, если транзистор полностью открыть (режим насыщения). Так работают транзисторы в цифровых микросхемах, например КМОП логики.

Но ведь в этом случае амплитуда сигнала на выходе будет иметь только два уровня. Для того чтобы можно было получить амплитуду сигнала, соответствующую входной, на выходе усилителя звука, в ключевом режиме используется широтно-импульсная модуляция — ШИМ.

Широтно-импульсная модуляция реализуется при помощи компаратора, на входы которого подаются полезный сигнал и пилообразное напряжение. В результате ширина импульса на его выходе будет пропорциональна амплитуде полезного сигнала. Данный процесс иллюстрируется рисунком 1.

Рисунок 1. Процесс формирования ШИМ

Как видно из рисунка 1, средний уровень сигнала зависит от ширины импульсов. Чем она меньше — тем меньше будет средний уровень сигнала, чем больше — тем больше. В спектре широтно-импульсной модуляции присутствует исходный низкочастотный звуковой сигнал, поэтому обратное преобразование ШИМ в аналоговый сигнал осуществляется любым фильтром низкой частоты. Достаточно отфильтровать высокочастотные составляющие двухуровневого сигнала и усиленный первоначальный сигнал можно подавать на громкоговоритель. Спектр широтно-импульсной модуляции синусоидального сигнала приведен на рисунке 2.

Рисунок 2. Спектр сигнала ШИМ

Так как мощность на выходе усилителя мощности обычно составляет значение от единиц до сотен ватт, то обычно применяются LC фильтры. Задача фильтра заключается в подавлении частоты пилообразного сигнала, модулированного полезным сигналом и его гармоник. Для того, чтобы можно было применить простейший фильтр второго порядка, частоту пилообразного сигнала выбирают в пределах двух мегагерц. Так как частота модулирующего сигнала превышает верхнюю частоту звукового спектра в 100 раз, то фильтр второго порядка, состоящий из индуктивности и конденсатора, способен подавить мешающие сигналы на 80 дБ (при соответствующем конструктивном исполнении).

Структурная схема усилителя низкой частоты, работающего в режиме класса D, приведена на рисунке 3

Рисунок 3. Типовая структурная схема усилителя класса D

Данная схема состоит из входного усилителя, обеспечивающего требуемое входное сопротивление, компаратора напряжения, на второй вход которого подается пилообразное напряжение и выходного каскада, собранного на комплементарных полевых транзисторах. Именно эти транзисторы и обеспечивают необходимую выходную мощность. Их быстродействие определяет к.п.д. усилителя. Для оценки коэффициента полезного действия можно воспользоваться зависимостью рассеиваемой мощности от выходной мощности. На рисунке 4 приведены характеристики микросхем усилителя класса D фирмы Texas Instruments TPA2012D2.

Рисунок 4. Сравнение рассеиваемой мощности усилителей класса AB и D

Микросхемы подобного класса предназначены для применения в портативной аппаратуре. В таблице 1 приведены некоторые из таких микросхем. Обратите внимание на очень низкие этих микросхем.

Наименование	Описание	Стерео/моно	Pвых, Вт	Rнагр. (min), Ом	Напряжение питания, B		Нелин. искаж. на мощн. P/2 THD+N* (%), f=1кГц	Коэфф. подавл. помех по цепям питания дБ	Корпус
					(min)	(max)
TPA2017D2	SmartGain, AGC/DRC, GPIO интерфейс	Стерео	2,8	4	2,5	5,5	0,2	80	QFN-20
TPA2000D2	усилитель средней мощности	Стерео	2,5	3	4,5	5,5	0,05	77	TSSOP-24
TPA2000D4	усилитель для стерео телефонов	Стерео	2,5	4	3,7	5,5	0,1	70	TSSOP-32
TPA2012D2	усилитель в корпусе WCSP 2 x 2 мм	Стерео	2,1	4	2,5	5,5	0,2	75	WCSP-16, QFN-20
TPA2016D2	SmartGain, AGC/DRC, I2C интерфейс	Стерео	1,7	8	2,5	5,5	0,2	80	WCSP-16
TPA2001D2	усилитель низкой мощности	Стерео	1,25	8	4,5	5,5	0,08	77	TSSOP-24
TPA2100P1	для пьзокерам. излучателя	Моно	19 Vpp	1,5 мкФ (пьезо)	2,5	5,5	0,2	90	WCSP-16
TPA2035D1	дифф. вход, 1,5 х 1,5 мм	Моно	2,75	4	2,5	5,5	0,2	75	WCSP-9

Несколько другой подход для построения усилителей класса D использует фирма Analog devices. В ее микросхемах вместо ШИМ модулятора используется сигма-дельта модулятор. Это позволяет поднять внутреннюю частоту до такого значения, что внешний фильтр низкой частоты не требуется. Его функции выполняет динамик. Внутренняя схема подобной микросхемы приведена на рисунке 5.

Рисунок 5. Внутренняя схема микросхемы SSM2317

В настоящее время выпускается достаточно большое количество микросхем усилителей класса D большой мощности. В качестве примера можно назвать разработки фирм MPS (Monolithic Power Systems) и Texas Instruments

Наименование	Описание	Pвых, Вт	Rнагр. (min), Ом	Напряжение питания, B		Нелинейные искажения на половинной мощности THD+N* (%), f=1кГц	Коэффициент подавления помех по цепям питания дБ	Корпус
				(min)	(max)
TAS5630B	300 Вт усилитель (стерео) с ОС	400	2	25	52,5	0,03	80	QFP-64, PSOP-44
TAS5615A	160 Вт усилитель (стерео) с ОС	300	2	18	38	0,03	80	QFP-64, PSOP-44
MP7720	20 Вт усилитель (моно)	20	4	9,5	24	0,04	60	SOIC-8
MP7781	80 Вт усилитель	80	4	18	38	0,1	60	SOIC-24

Следует отметить, что подобные схемы практически не требуют громоздких радиаторов, рассеивающих избыточное тепло. На рисунке 6 приведена типовая принципиальная схема усилителя звуковых частот класса D.

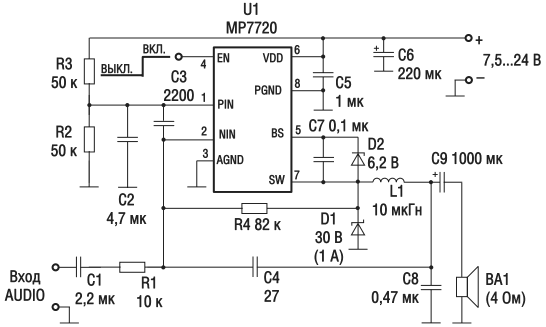

Рисунок 6. Принципиальная схема звукового усилителя мощности класса D на микросхеме МР7720

В данной схеме резисторы R4 и R1 определяют глубину отрицательной обратной связи, которая влияет на коэффициент усиления усилителя и его нелинейные искажения. Резисторы R3 и R2 задают режим работы

Григорий Ганичев

г. Москва

Мощный УНЧ класса “D” 140 Вт или 2х80 Вт

Эта статья посвящена мощному усилителю НЧ работающему в классе D (с ШИМ модуляцией несущей воспроизводимой фонограммой). Усилитель может работать как в стереофоническом режиме обеспечивая выходную мощность 80 Вт (4 Ом) в каждом из двух каналов, так и в мостовом – при этом на нагрузке максимальная мощность составит 140 Вт (8 Ом). Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера. УМ обладает высокими эксплуатационными характеристиками, высокой надежностью, простотой в изготовлении/подключении и оптимальным соотношением цена/качество, что на сегодняшний день является немаловажным фактором. Собрать устройство можно из набора МАСТЕР КИТ NM2045 .

Принцип работы усилителя класса “D” (DIGITAL) состоит не в прямом усилении музыкального сигнала, а в усилении импульсного сигнала прямоугольной формы (на несущей частоте) ширина импульсов которого промодулирована воспроизводимой фонограммой (широтно-импульсная модуляция - ШИМ). При усилении импульсного сигнала оконечный мощный каскад можно построить с использованием ПТ работающих в ключевом режиме, что позволяет поднять КПД всего УМ до 95% и максимально снизить тепловые потери. Далее, усиленный промодулированный сигнал поступает на демодулирующий LC фильтр, где несущая отфильтровывается, а звуковой сигнал подается на головку громкоговорителя. Блок-схема такого устройства приведена на рис.1 .

Рисунок 1. Блок-схема усилителя класса “D”

Фирма Philips выпустила набор микросхем, позволяющих реализовать данный схемотехнический принцип и построить высококачественную усилительную систему класса “D”. Этот набор состоит из двух ИМС – микросхемы драйвера (TDA8929T) и микросхемы мощного ключевого оконечного каскада (TDA8927J). Микросхема драйвера выпускается только в корпусе с планарными выводами и содержит два идентичных канала формирования ШИМ сигнала, генератор несущей частоты и цепи управления мощным оконечным каскадом. Микросхема оконечного каскада выпускается в выводном корпусе типа DBS17P и содержит два идентичных ключевых УМ. Эту ИМС при умеренных нагрузках совсем не обязательно устанавливать на радиатор – поскольку КПД всей системы составляет около 95% и выделяемая тепловая мощность крайне мала. Используя эти микросхемы можно построить двухканальный УМ развивающий мощность 80Вт в каждом канале на нагрузке 4 Ом, или мостовой одноканальный усилитель. При этом мощность на нагрузке возрастет в 4 раза.

Перед специалистами МАСТЕР КИТ была поставлена, и успешно решена задача по подготовке технической документации и выпуску такого УНЧ для использования в Hi-Fi звуковой технике.

Радиолюбители сами могут развести печатную плату, однако нужно учитывать, что это очень ответственная и серьезная работа. Не все знают, что, например, неправильная трассировка печатных проводников в мощном усилителе, может в десятки раз увеличить уровень его нелинейных искажений или даже сделать вообще неработоспособным. Поэтому для разработки печатных плат привлекались профессиональные конструкторы, специализирующиеся в этой области.

Таблица 1. Технические характеристики

Напряжение питания (двуполярное)
Напряжение питания (двуполярное) типовое
Пиковое значение выходного тока
Ток в режиме покоя
Ток в режиме ST-BY
Выходная мощность (стерео) при Кг = 0.5%, Uп = +/- 27 В, Rн = 4 Ом
Выходная мощность (стерео) при Кг = 10%, Uп = +/- 27 В, Rн = 4 Ом, мост
Выходная мощность (стерео) при Кг = 0.5%, Uп = +/- 25 В, Rн = 8 Ом
Выходная мощность (стерео) при Кг = 10%, Uп = +/- 25 В, Rн = 8 Ом
Коэффициент усиления, Au	30 дБ (стерео)
Коэффициент усиления, Au	36 дБ (мост)
КПД, %
Диапазон воспроизводимых частот
Размеры печатной платы

Описание работы

Принципиальная электрическая цифрового усилителя показана на рис.2. Перечень элементов дан в табл.1.

Двухканальный усилитель НЧ состоит из трех конструктивно объединенных блоков – микросхемы контроллера (DA1), микросхемы мощного оконечного каскада (DA2) и пары демодулирующих LC фильтров второго порядка (L5, C36 и L6, C37). Микросхема контроллера (DA1) предназначена для формирования ШИМ сигнала на рабочей частоте F раб =360 кГц с использованием входного музыкального сигнала. Микросхема содержит два идентичных канала формирования, генератор рабочей частоты и цепи управления мощным оконечным ключевым каскадом на DA2.

Двуполярное напряжение питания подается на контакты Х1(+), Х2(общий) и Х3(-).

В стереофоническом режиме источник сигнала подключается к Х4(-IN1), Х5(+IN1) и Х6(-IN2), Х7(+IN2). Нагрузка подключается к Х10(-OUT1), Х11(+OUT1) и Х8(-OUT2), Х7(+OUT2).

В мостовом моно режиме источник сигнала подключается к Х4(-IN), Х5(+IN) или Х6(-IN), Х7(+IN). Нагрузка подключается к Х11(+OUT) и Х8(-OUT).

Для выбора стереофонического режима работы перемычки J1 и J4 необходимо замкнуть. А перемычки J2 и J3 должны находится в разомкнутом состоянии.

Для выбора мостового режима работы перемычки J1 и J4 необходимо разомкнуть. А перемычки J2 и J3 необходимо замкнуть между собой так, чтобы замкнулись ножки DA1 4-8 и 5-9. Это делается при помощи самостоятельно изготовленного шлейфа.

Переключатель SW1 предназначен для управления режимом ON/MUTE/OFF усилителя. При установке перемычки в положение “1” усилитель переходит в состояние ON (Вкл), в положение “2” – в состояние MUTE (Пауза) и при “3” – в состояние OFF (Выкл).

Таблица 2. Перечень элементов усилителя

статья о DIY-аудиотехнике вызвала довольно большой резонанс и сегодня мы хотели бы рассказать о другой нашей разработке из области аудио - высококачественном УНЧ. Устройство было создано Олегом Тетушкиным для собственных нужд. Но в результате усилитель прижился в офисе. Собран, разумеется, из того, что плохо лежало было под рукой на складе. В данном случае он собран в самодельном корпусе. Но по сути, его можно встроить куда угодно - хоть в мебель. На что хватит фантазии.

В комментах к вышеупомянутой статье разгорелся спор о том, что можно и что нельзя называть HiFi или даже просто качественным. Поэтому хочется пояснить - определение «качественный» основывается исключительно на нашем чувстве прекрасного. Мы считаем, что звук данного усилителя вполне достойный и удовлетворит любого среднего человека. Хотя у аудиофилов может быть другое мнение по этому поводу.

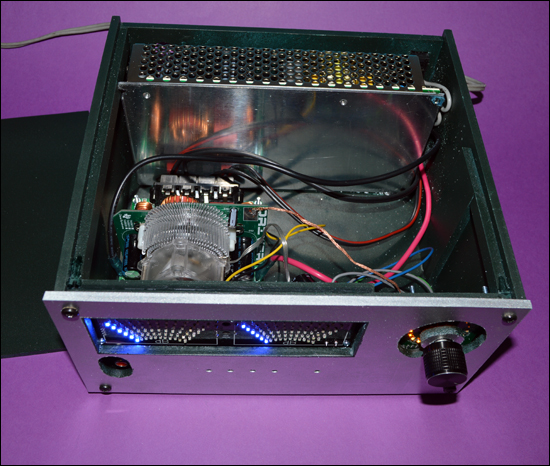

Вот такой красавец должен получиться в результате

Что было использовано:

• MP5613 - Цифровой усилитель D-класса мощностью 2 x 150 Вт. Технология PurePath HD.
• MP5630I2 - Индикатор для мощного усилителя НЧ (стерео).
• MP1054 – Светодинамический стрелочный индикатор уровня сигнала.
• MP1231 - Аудиорегулятор 2 канала.
• ESE150-24 – Блок питания. 150 Вт. 24 В.
• SL-01H - Теплоотвод с вентилятором.
• WP4-18FB - Kлеммник нажимной 4 контакта
• Светодиоды 5мм – 7 шт.

Как это работает?

Для MP5613 был использован блок питания в 24В, следовательно, в нагрузку 4 ОМа будет отдаваться около 70 Ватт на канал. Результат - получаем 2*70 Ватт качественного звука PurePath.

На входе усилителя устанавливаются MP1231 (сборка на AD8402), для работы регулятором громкости и баланса стереоканалов, плюс MP5630I2, который используется в роли предварительного усилителя. После этого этапа стереосигнал идет на вход MP5613, и уже потом - на акустические системы. Что касается сигнала для светодинамического стрелочного индикатора, то его снимаем с выхода усилителя мощности, прямо с акустических систем.

Как это сделать?

Регулировка громкости на МР1231. Основная схема

Начинаем процесс с входного каскада MP1231 + MP5630I2.

Вначале потенциометр МР1231 подключаем сразу перед МР563012 (это показано на схеме . Чтобы добиться задуманного, на обратной стороне платы МР563012, сразу после RCA-разъема (рис.1 и 1.2) нужно перерезать сигнальные проводники на печатной платы, с зачисткой обоих проводников с двух сторон. Разрез делается для того, чтобы здесь можно было установить потенциометр. Важная деталь: обязательно нужно использовать экранированный провод для соединения потенциометра и предварительного усилителя. Подключать все элементы (наверное, об этом на Хабре можно не говорить) нужно в полном соответствии как с цветом, так и с маркировкой.

А питание на МР1231 подводится с МР563012. На рисунке 2 это показано:

Рис.1

Рис.1.2

Рис. 2

Комментарий : Для того, чтобы улучшить помехозащищенность системы (MP1231 всем хорош, кроме помехозащиненности), нужно немного доработать схему. Для решения проблемы необходимо выполнить четыре простых шага (показано на рис. 3):

• Непосредственно к клеммам питания MP1231 вместе с подводящими проводниками зажать электролит на 1000 мкФ или больше.
• Электролит на 470 мкФ подпаять параллельно конденсатору С4.
• Корпус валкодера у MP1231 соединить с GND. Зачистить маску рядом с ножкой корпуса и пропаять.
• Соединить GND MP1231 и GND драйвера усилителя толстым проводом можно даже оплеткой. Это нужно сделать потому что источник 12В установлен на драйвере. Как это лучше всего сделать показано на рис.4.

Корпус и вывод индикаторов на переднюю панель

Перед тем, как приступить к сборке корпуса, необходимо немного доработать усилитель МР5613 и индикатор МР563012. Доработка заключается в подпайке выводных каналов к платам, на проводах с длиной 10-12 сантиметров. Что касается плат конфигуратора, то здесь установлены СМД-светодиоды, 6 штук, которые индицируют состояние усилителя: температурные режимы (2), ошибка, готовность, перегрузка и сброс. После доработки все это можно вставить на переднюю панель устройства:

Кроме того, на обратной стороне платы конфигуратора нужно подпаять провод длиной 15-20 сантиметров. Провод подпаивается к одному из выходов (можно использовать любой) каждого канала, через пленочные конденсаторы 0.1 мкФ. Таким образом организовывается снятие сигнала на индикатор уровня.

Теперь приступаем к созданию корпуса

Его мы вырезали и склеили из листов вспененного ПВХ. Этот материал нам понравился тем, что его очень легко обработать, плюс можно клеить любым клеем для пластика. Такой материал легко красится. Здесь можно скачать фалы передней и фальш-панели (формат.lay).

Размеры деталей:

• боковых стенок – 110 * 200
• дна и крышки – 210 * 200
• задней стенки – 210 * 100

Корпус мы решили покрасить краской из обычного баллончика. Переднюю панель покрасили под металл, а сам корпус - темно-зеленой (почти черной) краской. На корпусе крепим модули индикатора и регулятора, винтами М3.

Под зажимы акустики вырезаем отверстие под выключатель, плюс сверлим отверстия под зажиммы акустики.

Блок питания, что логично, ставим на длинную сторону.

Усилитель крепится на дно через стойки 5 мм. Переднюю панель закрепляем с помощью саморезов для дерева.

По способу работы с входным сигналом и принципу построения усилительных каскадов усилители мощности звуковой частоты разделяются на:

1. Аналоговые, класс А
2. Аналоговые, класс В
3. Аналоговые, класс АВ
4. Аналоговые, класс H
5. Импульсные и цифровые, класс D

Необходимо отметить, что существует еще множество классов усилителей, таких как C, A+, SuperA, G, DLD и др. Некоторые из них, такие как C (угол отсечки менее 90 градусов) в УМЗЧ не применяются. Другие же оказались слишком сложными и дорогостоящими, поэтому «сошли со сцены» или были вытеснены более перспективными.

Аналоговые усилители, по сути, отличаются только углом отсечки входного сигнала, т.е. выбором так называемой «рабочей точки».

Класс А

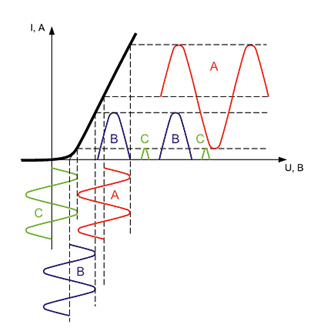

Углы отсечки для усилительных каскадов классов А, В, АВ и С.

Усилители класса А работают без отсечки сигнала на наиболее линейном участке вольтамперной характеристики усилительных элементов. Это обеспечивает минимум нелинейных искажений (THD и IMD), причем как на номинальной мощности, так и на малых мощностях.

За этот минимум приходится расплачиваться внушительными потребляемой мощностью, размерами и массой. В среднем КПД усилителя класса А составляет 15-30%, а потребляемая мощность не зависит от величины выходной мощности. Мощность рассеяния максимальна при малых сигналах на выходе.

Интересными представителями усилителей класса А являются транзисторный Pass Labs XA 200.5 и ламповый Unison Research Sinfonia, сравнительные характеристики которых приведены в таблице:

Представитель усилителей класса А

Класс В

Принцип работы усилителей, классов А, В и С.

Усилительные элементы работают с отсечкой 90 градусов. Для обеспечения такого режима работы усилителя используется двухтактная схема, когда каждая часть схемы усиливает свою «половинку» сигнала. Основная проблема усилителей в классе В - это наличие искажений из-за ступенчатого перехода от одной полуволны к другой. Поэтому, при малых уровнях входного сигнала нелинейные искажения достигают своего максимума.

Искажения типа ступенька в усилителях класса В.

Достоинством усилителя класса В можно считать высокий КПД, который теоретически может достигнуть 78%. Потребляемая мощность усилителя пропорциональна выходной мощности, и при отсутствии сигнала на входе она вообще равна нулю. Несмотря на высокий КПД, обнаружить среди современных моделей усилители класса В вряд ли кому-то удастся.

Класс АВ

Как следует из названия усилители класса АВ - это попытка объединить достоинства усилителей А и В класса, т.е. добиться высокого КПД и приемлемого уровня нелинейных искажений. Для того чтобы избавиться от ступенчатого перехода при переключении усилительных элементов используется угол отсечки более 90 градусов, т.е. рабочая точка выбирается в начале линейного участка вольтамперной характеристики. За счет этого при отсутствии сигнала на входе усилительные элементы не запираются, и через них протекает некоторый ток покоя, иногда значительный. Из-за этого уменьшается коэффициент полезного действия и возникает незначительная проблема стабилизации тока покоя, но зато существенно уменьшаются нелинейные искажения.

Среди аналоговых усилителей данный режим работы встречается чаще всего.

Графики зависимости коэффициентов нелинейных искажений от выходной мощности усилителя для классов А, В и АВ.

Минимизация искажения типа «ступенька» в усилителях класса АВ.

Сравнительная таблица усилителей, работающих в режимах А, В, АВ:

Представитель усилителей класса АВ

Класс H

Данный класс усилителей был разработан специально для автомобилей, в которых имеется ограничение напряжения, питающего выходные каскады. Стимулом к созданию усилителей класса Н послужило то, что реальный звуковой сигнал имеет импульсный характер и его средняя мощность намного ниже пиковой. В основе схемы лежит обычный усилитель класса AB, включенный по мостовой схеме. Изюминка - применение специальной схемы удвоения напряжения питания. Основной элемент схемы удвоения - накопительный конденсатор большой емкости, который постоянно подзаряжается от основного источника питания. На пиках мощности этот конденсатор подключается схемой управления последовательно с основным источником питания. Напряжение питания выходного каскада усилителя на доли секунды удваивается, позволяя ему справиться с передачей пиков сигнала. Однако накопительный конденсатор должен быть достаточной емкости, иначе заявленная выходная мощность будет обеспечиваться только на средних и высоких частотах.

Идея коммутирования напряжения питания нашла применение не только в автомобильных усилителях мощности. Усилитель с двух- трехуровневым питанием фактически представляет собой импульсный усилитель с последовательным аналоговым каналом, который лишнюю энергию импульсов переводит в тепло. Чем больше ступенек у напряжения питания, тем более приближенная к синусоиде получается лестница на выходе импульсной части усилителя и тем меньше выделяется тепла на аналоговом канале.

Усилители, построенные по подобной схемотехнике, сочетают в себе дискретные методы усиления с аналоговыми и, соответственно, занимают промежуточное положение между аналоговыми и импульсными усилителями по КПД и тепловыделению. В данном усилителе для повышения КПД, и соответственно, снижения тепловыделения применено дискретное приближение уровня напряжения питания аналогового канала к его выходному напряжению. Повышение КПД происходит за счет уменьшения падения напряжения на активном плече по сравнению с усилителями с одноуровневым питанием. Отличительная особенность подобных усилителей состоит в том, что коммутация ключевых элементов происходит с частотой сигнала. Фильтрация высших гармоник осуществляется аналоговой частью усилителя путем преобразования энергии гармоник в тепло в усилителями с высокой тактовой частотой, когда частота коммутации ключевых элементов многократно выше верхней граничной частоты сигнала, а фильтрация осуществляется LC фильтром. Тепловые потери аналоговой части усилителя получаются довольно низкими, но их в достаточной мере восполняют коммутационные потери и потери в фильтре при высокой тактовой частоте. Существует оптимальное количество ступенек напряжения питания, при котором усложнение схемы оправдывается повышением КПД и удешевлением мощных транзисторов аналоговой части усилителя. КПД усилителей класса H достигает 83% при коэффициенте гармонических искажений 0,1%.

Класс D

Строго говоря, класс D - это не только схема построения или режим работы выходного каскада - это отдельный класс усилителей. Более логично было бы назвать их импульсными, но историческое название «цифровой» за ними уже прочно закрепилось. Рассмотрим общую структурную схему усилителя.

Блок схема цифрового усилителя

Оцифрованный сигнал поступает на аудио процессор, который в свою очередь с помощью широтно-импульсной модуляции (PWM - Pulse Width Modulation) управляет силовыми полупроводниковыми ключами. Можно добавить, что ШИМ-сигнал можно получить и без аналого-цифрового преобразования с помощью компаратора и генератора, например, пилообразного сигнала. Такой метод в усилителях класса D также широко применяется, но благодаря развитию цифровой техники постепенно уходит в прошлое. Аналого-цифровое преобразование обеспечивает дополнительные возможности по обработке звука: от регулировки уровня громкости и тембра до реализации цифровых эффектов, таких как реверберация, шумоподавление, подавление акустической обратной связи и др.

В отличие от аналоговых усилителей, выходной сигнал усилителей класса D представляет собой импульсы прямоугольной формы. Их амплитуда постоянна, а длительность ("ширина") изменяется в зависимости от амплитуды аналогового сигнала, поступающего на вход усилителя. Частота импульсов (частота дискретизации) постоянна и в зависимости от требований, предъявляемых к усилителю, составляет от нескольких десятков до сотен килогерц. После формирования импульсы усиливаются оконечными транзисторами, работающими в ключевом режиме. Преобразование импульсного сигнала в аналоговый происходит в фильтре низких частот на выходе усилителя или непосредственно в нагрузке.

График зависимости КПД аналоговых и цифровых усилителей от выходной мощности.

В целом, принцип работы усилителя класса D очень напоминает принцип работы импульсного блока питания, но в отличие от него, на выходе, за счет широтно-импульсной модуляции, формируется не постоянное напряжение, а переменное, по форме соответствующее входному сигналу.

Теоретически, КПД подобных усилителей должен достигать 100%, но, к сожалению, сопротивление канала транзистора хоть и маленькое, но все же ненулевое. Но, тем не менее, в зависимости от сопротивления нагрузки, КПД усилителей этого типа может достигать 90%-95%. Разумеется, при такой эффективности нагрев выходных транзисторов практически отсутствует, что позволяет создавать очень маленькие и экономичные усилители. Коэффициент гармонических искажений при грамотном построении выходного фильтра можно довести до 0,01%, что является прекрасным результатом. Искажения возрастают при увеличении частоты сигнала и снижении частоты дискретизации. Косвенным образом от частоты дискретизации зависит и выходная мощность - с ростом частоты уменьшаются индуктивность катушек и снижаются потери в выходном фильтре.

Подобно аналоговым усилителям, импульсные усилители разделяются на подклассы AD и BD, причем их достоинства и недостатки тоже подобны. В усилителях класса AD в отсутствие входного сигнала выходной каскад продолжает работу, выдавая в нагрузку разнополярные импульсы одинаковой длительности. Это позволяет улучшить качество передачи слабых сигналов, но значительно снижает экономичность и порождает ряд технических проблем. В частности, приходится бороться с так называемым сквозным током, который возникает при одновременном переключении выходных транзисторов. Для устранения сквозного тока в выходном каскаде вводится мертвое время между закрыванием одного транзистора и открыванием другого.

Практическое применение находят более простые по конструкции: усилители класса BD, выходной каскад которых в отсутствие сигнала генерирует импульсы очень малой длительности или находится в состоянии покоя. Однако в усилителях этого типа наиболее сильно проявляется основной недостаток - зависимость уровня нелинейных искажений от частоты дискретизации и частоты сигнала. Кроме того, искажения возрастают при малых входных сигналах. Чаще всего, усилители класса D, как и класса АВ, выпускаются в интегральном исполнении.

Такие усилители применяются в системах оповещения и трансляции, в которых, как известно, не уделяется большого внимания вопросам достижения особенного качества звучания. В профессиональных системах звуковоспроизведения в классе D реализуются в основном усилители для сабвуферов, так как на низких частотах ухо наименее чувствительно к нелинейным искажениям сигнала.

Если раньше от усилителя требовалась просто надежная работа и гарантированное качество звука, то современные модели дополняются рядом сервисных функций, таких как компьютерное управление усилителем, программирование встроенного лимитера, а также наличие цифрового входа. С удешевлением цифровых интерфейсов для передачи аудиосигналов можно ожидать рост рынка усилителей с дистанционно управляемыми параметрами и автоматической диагностикой, что, безусловно, расширит возможности в создании звукоусилительных комплексов. Учитывая стремительное развитие цифровой техники и элементной базы сложно даже предположить, к каким вершинам приведет нас дальнейшее совершенствование принципов построения усилителей мощности.

Представитель усилителей класса D
