Стены из лстк. Лстк технология. Этапы строительства быстро возводимых домов

Технология строительства домов из лёгких стальных тонкостенных конструкций активно развивается с 1950 года. Не так давно в наших странах появились первые нормы строительства и нормативы, с которых популярность каркасных быстровозводимых зданий из металлических конструкций начала расти умеренным, не сбавляющимся темпом. Плюсы и минусы каркасных домов из ЛСТК должен знать каждый, ведь за этой технологией будущее.

Стальные тонкостенные конструкции из лёгкого оцинкованного профиля (ЛСТК) толщиной до 4 мм применяются в строительстве быстровозводимых каркасных зданий. Металлический каркас состоит из профилированных листов и тонкостенных П-С- Z-ПШ-образных профилей.

Происхождение технологии

Технология строительства каркасных зданий и сооружений из ЛСТК возникла в Канаде в 1950 году. В те времена, средние слои населения нуждались в качественном и недорогом жилье. Возможность массового производства элементов ЛСТК и доступность материала решили эту задачу и, с тех пор, строительство по технологии ЛСТК активно распространено в Соединенных штатах Америки, Скандинавии и Японии.

Плюсы ЛСТК перекрывают все минусы, делая эту инновационную строительную технологию популярной и доступной для каждого желающего построить здание любого уровня сложности.

Строительство ЛСТК в России появилось в 1990 году, но активное использование началось лишь в 2000-х годах, когда в центральном научно-исследовательском и проектном институте строительных металлоконструкций были выпущены рекомендации по проектированию зданий и сооружений. Государственные нормативы существуют для металлических конструкций толщиной профиля от 4 миллиметров, но на практике принято использовать европейские или международные практики и строительные регламенты, которые отличаются более жёсткими требованиями в отличие российских.

Устройство фундамента

Строительство каркасного дома начинается с . Это ответственный этап работы, потому что исправлять ошибки, которые были допущены при устройстве фундамента, очень непросто. Последствия допущенных ошибок – перекошенные крыльцо или веранда, двери и окна, которые начинают плохо открываться, нарушенная тепло- и звукоизоляция стен и перегородок.

Наиболее распространённый тип фундамента, который чаще всего устраивается для ЛСТК домов сборно-щитовой конструкции – столбчатый фундамент. Столбы закладываются в каждом углу здания, в местах пересечения смежных стен и под простенками, под опорами особо нагруженных прогонов на расстоянии от 1,5 м до 2,5 м между собой. Столбы могут быть каменными, кирпичными, бетонными и железобетонными. Под каркасные ЛСТК дома могут устраиваться и ленточные фундаменты. Они закладываются под все наружные и внутренние стены.

Состав ЛСТК

Все элементы лёгких стальных тонкостенных конструкций производят специализированные заводы, которые гарантируют качество и точность геометрической формы каждой детали. ЛСТК состоит из гладких оцинкованных высокопрочных профилей и перфорированных (т.н. термопрофилей): стоечных, направляющих и перемычек.

Соединение ЛСТК профилей выполняется:

• Болтами разного диаметра (5-16 мм.)
• Самонарезающими обычными и самосверлящими винтами
• Вытяжными заклепками
• Монтажными дюбелями (порховые и пневматические)
• Пуклёвками

Область применения технологии ЛСТК

Плюсы значительно перекрывают незначительные минусы, которыми обладает технология ЛСТК, поэтому применение быстровозводимых конструкций широко распространено в гражданских и промышленных сферах.

ЛСТК используется:

• Строительство малоэтажных жилых домов и коттеджей.
• Коммерческое строительство производственных и промышленных зданий. Применяется для строительства ангаров и складов, гаражей и парковок, автосервисов и автостоянок, торговых центров, павильонов и магазинов.
• Строительство мансардных этажей.
• Применяется в качестве ограждающих конструкций для многоэтажных сооружений.

Плюсы и минусы ЛСТК

Плюсы лёгких стальных тонкостенных конструкций представлены длинным списком, а минусы имеют неоднозначное определение. Давайте рассмотрим все плюсы и минусы этой строительной технологии.

Плюсы ЛСТК

• Каркасные здания не наносят вред окружающей среде.
• ЛСТК быстро стоится. Для быстрого строительства понадобится 3-4 человека. Средний срок сборки каркаса составляет 2-3 месяца.
• Простой монтаж по инструкции завода. Собрать здание из ЛСТК можно самостоятельно.
• Не дает усадку на фундамент ни во время строительства, ни в период эксплуатации.
• Высокие прочностные характеристики. Без сомнения, один из главных плюсов ЛСТК.
• Возможность сборки в любую погоду.
• Сейсмическая устойчивость конструкции. Несомненный плюс, который сделал ЛСТК конструкции популярными в Японии, стране с высоким уровнем сейсмической активности.
• Низкая стоимость.
• Точность размеров профилей.
• Заводское качество.
• Высокие теплоизоляционные характеристики.
• Длительный срок службы. Заявленный срок службы здания составляет 70-120 лет.

Все плюсы ЛСТК перед вами, именно эти преимущества сделали каркасное строительство из тонкостенных стальных профилей востребованным и популярным. Даже, несмотря на плюсы технологии ЛСТК, она является современным и инновационным решением.

Минусы ЛСТК

Самое время определить минусы и недостатки, которыми обладает технология каркасного строительства ЛСТК. Их мало, они имеют место быть только в наших странах.

Минусы ЛСТК состоят в следующем:

• Тонкая стена или малая жёсткость и прочность конструкции. Неоднозначное мнение большинства людей заключается в том, что ЛСТК можно согнуть или пробить с удара. Такой минус можно опровергнуть тем, что прочность конструкции определяется проектом в готовом, собранном виде, когда здание вводят в эксплуатацию, а не в отдельных случаях каждой детали.
• Низкий срок службы. Такой минус также отпадает, если все сырье было качественным и использовалось покрытие цинком в 25 микрон.
• Качество конструкций. К сожалению, в России много недобросовестных предприятий, которые обманывают заказчиков. Декларируемое качество не соответствует действительности. Умышленным образом в погоне за выгодой предприятия уменьшают толщину профиля и снижают толщину слоя цинка, что влияет на качество и безопасность всей конструкции. Доверяйте изготовление и строительство надежным застройщикам.

Это все минусы технологии ЛСТК. Чтобы конструкция служила долго важно доверять проектирование и строительство профессионалам с высоким квалификационным уровнем.

Давайте рассмотрим, как происходит строительство и из чего устроен дом.

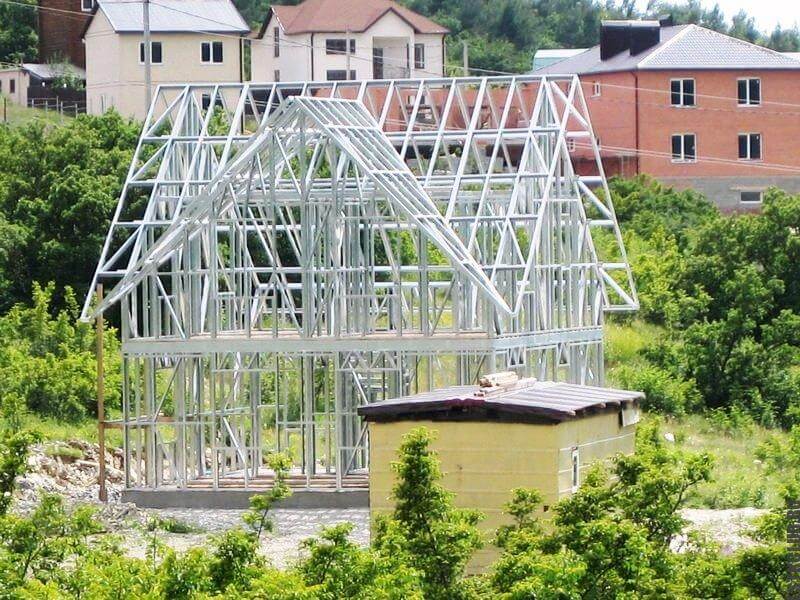

Устройство каркасного дома из ЛСТК

• Проектирование. Строительство начинается с заказа проекта будущего сооружения. Без проектной документации невозможно начать сборку и установку конструкции. Архитектор составляет проект с учетом требований и пожеланий заказчика, а также с учетом климатических особенностей региона. В проектной документации закладывается информация по возможным и критическим нагрузкам, типу фундамента и строительным материалам. После того, как проект готов, он отправляется на завод, где из металлоконструкций формируется готовый комплект профилей со всеми крепежными элементами и документацией по сборке.

Устройство и особенности строительства.

• Устройство цоколя. Устройство цоколя входит в состав работ при строительстве каркасного дома из лёгких тонкостенных стальных конструкций. Цоколь – это надземная часть фундамента, ограничивающая подпольное место. При устройстве столбчатого фундамента конструктивными элементами цоколя являются ростверк и забирка, заполняющая пространство между столбами фундамента. Забирка может быть выполнена из цокольных плит, кирпича или монолитного бетона. В цоколе должны быть обязательно предусмотрены вентиляционные отверстия, чтобы не допустить в подвале сырость.
• Полы каркасного дома ЛСТК. Устройство цокольного перекрытия и пола выполняется в следующей последовательности: по ростверку устраивается гидроизоляция из одного слоя рубероида или унифлекса. Затем укладываются прогоны из ЛСТК, а по прогонам укладываются лаги. На них нашиваются плиты OSB или влагостойкой фанеры, устраивается гидроизоляция, ставятся дополнительные лаги, укладываются плиты утеплителя, устраивается пароизоляция, сверху нашивается еще один слой OSB и укладывается напольное покрытие.
• Стены. Последовательность устройства стен: по прогонам монтируется каркас ЛСТК. Между стойками каркаса укладывается утеплитель из трёх слоев минераловатных плит «вразбежку». По внутренней стороне стены делается слой пароизоляции и обшивается листовым материалом. Наружная сторона обшивается листовым материалом и подготавливается для отделки.
• Кровля. Устройство кровли начинается с монтажа стропильной системы. Шаг стропильных ног должен быть равен 0.6 или 0.35 метра. В зависимости от типа кровли, по стропилам укладывается обрешётка, которая может быть изготовлена из профилированного оцинкованного листа. Кровля любого вида должна обеспечивать надёжную защиту дома от проникновения осадков и выдерживать снеговую и ветровую нагрузки.
• Отделка фасада. Заканчивается строительство каркасного дома отделкой фасада. От выбора материала для отделки фасада зависит не только внешний вид жилища, но и улучшение таких условий комфорта, как тепло- и звукоизоляция. Возможно применение материалов из дерева – вагонки и блок-хауса. Широкую популярность завоевал виниловый или поливинилхлоридный сайдинг. В некоторых случаях производят оштукатуривание фасадов по листам пенополистирола, предварительно наклеенных на наружную сторону стены. Иногда применяется отделка фасадов различными плиточными материалами и фиброцементным сайдингом, облицовочным кирпичом, натуральным или искусственным камнем.

Видео:

Все большую популярность на отечественном рынке приобретает технология строительства быстровозводимых зданий на основе легких стальных тонкостенных конструкций (ЛСТК). Суть этой технологии заключается в использовании панелей из легких стальных оцинкованных профилей и термопрофилей.

В основе дома - каркас из несущих профилей, перегородок, межэтажных перекрытий, стропильных систем.

В стеновую систему входят, во-первых, внешние несущие стеновые панели. Стеновая панель состоит из стальных термопрофилей толщиной 0,8-2,0 мм и эффективной теплоизоляцией. В качестве внутренней, внешней обшивки и утеплителя могут применяться различные материалы: эковата, минвата, пенобетон. В качестве фасадной отделки используются любые существующие на сегодняшний день материалы: кирпич, фасадные плиты, штукатурка, сайдинг и т.д. Во-вторых, в стеновую систему входят внутренние несущие стены и перегородки. Высота стен достигает 8 метров, толщина варьируется от 100 до 250 мм, приведенное сопротивление теплопередачи до 6,04 м²С/Вт (в зависимости от толщины утеплителя), технически достижимый предел огнестойкости конструкции REI 60.

Система перекрытий также состоит из несущих конструкций междуэтажного перекрытия, изготовленных из стальных C- или П-образных профилей толщиной 0,8—2 мм, которые устанавливаются с шагом 600 мм. Перекрытия с С-образными балками охватывают пролет до 8 метров. Поверх балок укладывается профилированный стальной настил, служащий основанием под полы из гипсоволокнистых листов. Потолок устраивается из гипсокартонных листов, прикрепленных к нижнему поясу балок через обрешетку.

Кровельная система — это несущие стропильные и ферменные конструкции из стальных оцинкованных профилей, свободные пролеты составляют до 20 метров.

Каркасы и проекты зданий

Быстровозводимые здания

Преимущества технологии

Технология каркасного строительства является результатом многолетней работы инженеров-конструкторов, архитекторов, производителей и подрядчиков. Ее можно использовать не только при создании новых объектов, но и при реконструкции зданий. С ее помощью очень легко...

Низкие цены технологии

Если вас интересует строительство домов из металлопрофиля, то наша компания ЛСТКстройГрупп сможет предоставить вам качественные услуги в этой области по самым доступным ценам. Наши здания полностью соответствуют...

Металлопрофиль «Фрисомат»

Металлопрофиль (термопрофиль) компании Арсенал СТ, а также бельгийской компании Frisomat - это основная продукция, реализацией которой мы занимаемся, являясь официальным представителем вышеуказанных компаний. Объединение этих двух крупнейших производителей...

Статьи о технологии ЛСТК

Применение данной технологии позволяет эффективно решать актуальную проблему существующего жилищного фонда.Технология с использованием ЛСТК позволяет реконструировать здания, возводя мансарды, пристройки, надстройки, применяя набор систем - стеновую...

Выбор технологии

Современная технология строительства предлагает различные типы домов - из пенобетона, из пеноблоков, кирпичные, каркасные дома на основе ЛСТК, деревянные каркасные дома, рубленные (брусовые или бревенчатые)...

Выбор фундамента

Прежде всего, нужно решить, какой будет дом - кирпичный, из пеноблоков, каркасный на основе современной технологии ЛСТК с применением оцинкованного термопрофиля, каркасный деревянный или из бруса. После этого нужно...

Строительство быстровозводимых каркасных домов

Оценивая входящие звонки в нашу компанию, мы сделали вывод, что в 90 случаях из 100 заказчика интересует цена конечного продукта — стоимость одного квадратного метра...

Фундамент для быстровозводимых конструкций

Быстровозводимые конструкции набирают все большую популярность, но помимо самой конструкции важно прорабатывать и фундамент...

Дешевле ли свайно-винтовой фундамент?

При строительстве различных зданий многие компании стараются минимизировать свои расходы и увеличить прибыль. Для этого проекты изменяют, корректируют, используют более современные материалы, переключаются на быстровозводимые конструкции...

Быстровозводимые ангары из ЛСТК: особенности и преимущества

Быстровозводимые ангары применяются в качестве зданий для размещения производственных площадей, складских терминалов. Их эксплуатируют для временного...

ЛСТК - легкие тонкостенные конструкции, изготавливающиеся из металла (стали) толщиной до 4 мм. Материал применяется для быстрого возведения сооружений по одноименной технологии. В современной Европе такое производство получило название Light Gauge Steel Framing (LGSF).

Материал относят к ряду прогрессивных строительных новинок, использующихся на рынке. Именно такому сырью сулят большое будущее, ведь современные технологии не стоят на месте и уже в скором времени на строительном рынке будет более чем достаточно предложений современного производства, постепенно вытесняющих привычные товары.

Особенности применения ЛСТК в строительной индустрии

Использование технологии запросто может послужить альтернативой каркасному деревянному строительству. Такой подход поможет удешевить и ускорить процесс конструирования малоэтажных домов среднего класса, ангаров из ЛСТК.

Строительные элементы применяются в качестве самостоятельных несущих конструкций для негабаритных построек или в комбинации со стандартными стройматериалами: деревом, металлом, кирпичом, железобетоном.

Опытом в возведении тонкостенных конструкций может похвастать: Канада, США, Китай. В странах ближнего зарубежья, в том числе и в РФ, строительство МК (металлических конструкций) и ЛКМ (легких металлоконструкций) практикуется на 46%. Обе технологии существенно отличаются от LGSF строительства.

Как распознать ЛСТК?

Легкие стальные тонкостенные конструкции легко определить, рассмотрев такие признаки:

1. Технические данные стали: толщина - 3-4 мм; предел текучести - 255-355 Мпа; удлинение (относительное) - минимум 18%.
2. Для производства ЛСТК применяют рулонные холоднокатаные стальные листы с оцинкованным покрытием и весом не меньше 275 г/м 3 .
3. Холодногнутые профили открытого и замкнутого сечения - основные элементы ЛСТК.
4. Термопрофили с перфорированными стенками активно применяются в конструировании в качестве ограждающих конструкций. Они обладают уникальным свойством улучшения теплотехнических показателей.
5. Для соединения элементов тонкостенных профилей ЛСТК используют самонарезающие винты из нержавеющей стали, углеродной стали с цинковым, кадмиевым покрытием.
6. При создании технической документации в проектном расчете показывают совместную работу всех элементов каркаса ЛСТК - внутренних, наружных обшивок, других неметаллических конструкций.
7. В проектировании используется специальное программное обеспечение: редакторы для двухмерного и трехмерного моделирования.
8. Производство материалов ЛСТК происходит на специализированном предприятии. На стройплощадке проводят только сборку конструкции в одно целое.
9. Каждый из элементов каркаса и обшивки изготавливается в строгом соответствии с рабочими чертежами. На каждом из элементов в нужных местах проставляется разметка или просверливаются отверстия для соединения отдельных частей каркаса.

Основные элементы конструкций

Профилированные или перфорированные оцинкованные стельные тонкостенные профили относятся к основным элементам ЛСТК, которые подходят для изготовления стоек, перемычек, направляющих, прогонов.

В основе помещения возведенного по ЛСТК-технологии строительства отличающийся жесткостью и прочностью каркас, который до сборки представлял собой набор отдельных фрагментов.

Для возведения дома по принципу тонкостенных конструкций в 95% случае применяют фундамент мелкого заложения с такими параметрами: 0,65 м высота, 0,25-0,6 м ширина.

Очередность выполнения действий при строительстве по ЛСТК-модели

Перед тем как приступать к выполнению работ ознакомьтесь с рекомендациями:

1. Для начала определите тип конструкции и площадь дома.
2. Разберитесь с расчетными и проектными работами, на основании которых составьте проектную документацию и определите необходимое число строительных элементов.
3. На следующем этапе происходит производство материалов для строительства, проделываются технологические отверстия, ставится маркировка для каждого из элементов, согласно подготовленным сборным чертежам и планам. Срок изготовления деталей 2-5 дней.
4. Все составные конструкции транспортируются к площадке, где происходит сборка ЛСТК.

Комплектация строительного набора для возведения дома по ЛСТК-технологии

В строительный комплект входят:

Профили необходимого размера (согласно схеме);

Соединительные крепежи узлов;

Достоинства технологии

К основным преимуществам такого типа строительства относят:

1. Высокую скорость строительства. Уже через полгода вы сможете заселиться в готовый жилой дом среднего размера.
2. Облегченные конструкции. Здание из легких материалов не оказывает высокого давления на фундамент или другое основание, на котором возведено. Это особенно ценно, если требуется возвести надстройку к уже существующему помещению.
3. Всесезонное строительство - отличная возможность работать с материалом независимо от уровня влажности и погодных условий. Интересно, что в 85% случае при конструировании мокрые процессы отсутствуют.
4. Простоту в строительстве. Чтобы возвести небольшой жилой дом достаточно 3-4 рабочих. Вес 1 ЛСТК профиля не превышает 100 кг. Так каркас для павильона или амбара с площадью в 190 м 2 монтируется за 3 рабочих дня бригадой из 4 человек. Такие конструкции возводятся без необходимости найма грузоподъемной техники.
5. Сейсмоустойчивость, что делает такое строительство предпочтительным в зонах высокой сейсмологической активностью (Япония).
6. Теплопотери зданий, которые при возведении ЛСТК конструкций сводятся к минимуму.
7. Быстрая транспортировка материалов и элементов.
8. Качество товара, гарантируемое производителем.
9. Относительно низкую стоимость строительства. 1 м 2 жилого помещения «под ключ» обойдется в пределах 450-550$.
10. Конструктивные особенности. ЛСТК конструкцию относительно легко демонтировать и произвести повторную установку в другом месте с минимальными затратами. На сооружения, выполненные из такого материала, можно устанавливать разного рода внешнюю отделку: кирпич или сендвич-панели, сайдинг, вагонку, профлист и др.
11. Безопасную сборку. Монтаж каркаса проводят, не прибегая к сварочным работам.
12. Биостойкость материала. На оцинкованной поверхности не удается прижиться ни грибкам, ни плесени.

Недостатки ЛСТК-технологии конструирования

Несмотря на более чем десяток положительных отличий, выделяют и некоторые недостатки. В числе таковых:

1. Долговечность конструкций ЛСТК и зданий (сооружений), возведенных из них, в общем, зависит от качества выполнения материалов и особенностей монтажа. На просторах постсоветских стран использование такой технологии, скорее, новшество, чем общепринятая тенденция. Потому качество производства и монтажа недотягивает к должному уровню. Период эксплуатации несущих каркасов определяется сроком в 35-40 лет в зависимости от особенностей климата.
2. Расчет и проектирование лучше доверить специалисту. Хорошо, если у исполнителя имеется опыт работы в сфере конструирования из ЛСТК.
3. Монтаж каждого из элементов выполняют строго по чертежам. Любое отклонение может привести к серьезным нарушениям, влияющим на прочность и устойчивость конструкции.
4. Нормы для проектирования конструкций ЛСТК на просторах СНГ, как таковые, практически не определены. В Европе при строительстве руководствуются нормами DIN и Еврокодом.
5. Низкий уровень огнестойкости металлического каркаса. Чтобы повысить показатель, для уплотнения скелета дома используют специальные противопожарные обшивки.
6. В случае пожара каркас конструкции не подлежит восстановлению и требует полной замены.

Непродолжительность в эксплуатации объясняется негативным воздействием на оцинкованную поверхность коррозии металла. ЛСТК выпускаются в двух вариантах: с толщиной покрытия оцинкованного слоя в 120 г/м 2 и свыше 350 г/м 2 . Изделия из второй категории с толщиной цинкового покрытия в 25 мкм, показывают на 12% устойчивость выше, чем первые. Потому смогут прослужить на 5-7 лет дольше.

Востребованность современных строительных материалов

Быстровозводимые ЛСТК с каждым годом становятся все популярнее. С выходом производства современных строительных материалов на новый уровень открывается возможность возводить все те же строения в два раза меньшими временными затратами и трудоресурсами.

Легкие тонкостенные конструкции совершенствуются. Специалистам удалось достичь прорыва в конструировании, открыв миру технологию строительства ЛСТК. В 35% стран такое новшество прижилось, еще в 15% выходит на новый уровень популяризации.

Можно ли представить несколькими годами ранее, что уже в 2017 году каркас ЛСТК будет активно использоваться для проектирования и дальнейшего возведения домов, предназначенных для круглогодичного проживания?

Безусловно, ЛСТК - не последний материал, на котором остановились инженеры. В условиях научно-технического прогресса, развивающегося семимильными шагами, скоро появится новое еще более усовершенствованное сырье для конструирования помещений любого типа.

Будучи потребителем, при возникновении необходимости выбора строительных материалов выбирайте те, которые под стать вашим предпочтениям и бюджету.

ЛСТК КАК ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА

Термин ЛСТК происходит от американского термина Light Gauge Steel Framing, что в переводе на русский язык означает « легкие стальные тонкостенные конструкции ». Понятие ЛСТК используется, прежде всего, для обозначения каркасной технологии строительства зданий с использованием стальных тонкостенных (толщина до 4 мм) профилей и термопрофилей различных конфигураций. Технология строительства на основе легких стальных тонкостенных конструкций – это метод каркасного строительства, позволяющий возводить здания различного функционального назначения в любое время года и при любых климатических условиях. Применение технологии ЛСТК дает значительный экономический эффект благодаря малому удельному весу конструкций, снижению расходов на транспорт и трудозатрат при монтаже, а также сокращению сроков строительства без применения грузоподъемной техники

УМЕНЬШЕНИЕ ЗАТРАТ НА МОНТАЖЕ И СОКРАЩЕНИЕ СРОКОВ СТРОИТЕЛЬСТВА ЗДАНИЙ ИЗ ЛСТК ДОСТИ ГАЕТСЯ БЛАГОДАРЯ ЛЕГКОСТИ И ТОЧНЫМ РАЗМЕРАМ КАЖДОГО ЭЛЕМЕНТА, ПОДРОБНОЙ МАРКИРОВКЕ НА СБОРОЧНЫХ ЧЕРТЕЖАХ СТАДИИ КМД, А ТАКЖЕ ПРОСТОТЕ УЗЛОВЫХ СОПРЯЖЕНИЙ. ПРИ АВТОМАТИЗАЦИИ ПРОЦЕССА ПРОЕКТИРОВАНИЯ СБОРОЧНЫЕ ЧЕРТЕЖИ МОГУТ БЫТЬ СГЕНЕРИРОВАНЫ АВТОМАТИЧЕСКИ НА ОСНОВЕ ТРЕХМЕРНОЙ МОДЕЛИ, ЧТО РЕЗКО СОКРАЩАЕТ СРОКИ ПРОЕКТИРОВАНИЯ И СНИЖАЕТ ВЕРОЯТНОСТЬ ПОЯВЛЕНИЯ ОШИБОК

Ключевые преимущества технологии ЛСТК

Надежность зданий из ЛСТК обеспечивается высокими показателями долговечности, ремонто пригодности и живучести. Оцинкованные стальные элементы, применяемые в техно-логии ЛСТК, выдерживают большие перепады температур, воздействия осадков и ветровых нагрузок, не подвержены влиянию биологических и влажностно-температурных процессов. Срок службы профилей из горячеоцинкованной стали составляет более 100 лет.

Скорость строительства из ЛСТК гораздо выше сроков возведения зданий из традиционных материалов.

Экологичность - Материалы, применяемые в технологии ЛСТК (утеплитель, внутренняя и наружная обшивка стен, отделка) являются экологически чистыми, утилизируются на 100% и не выделяют в воздух химикаты.

Всесезонность монтажа связана с применением готовых элементов и отсутствием мокрых процессов, что снимает ограничения и зависимость строительства от температурных условий.

Низкая стоимость зданий , построенных по технологии ЛСТК, базируется на легкости та-ких конструкций, что снижает в 1,5-2 раза затраты на возведение фундамента, а также расширяет возможности строительства на «слабых» грунтах. Простота и легкость монтажа, отсутствие тяжелой техники позволяет задействовать в строительстве минимальное количество специалистов.

Энергосбережение и минимальные тепловые потери обеспечиваются тем, что вся толщина стены наполняется высокоэффективным утеплителем , а это позволяет значительно снизить затраты на отопление зданий. Стена толщиной 20 см, выполненная по технологии ЛСТК, по теплопроводности равна каменной кладке из полнотелого кирпича толщиной 1,5 метра.

Широкие архитектурные возможности заключаются, прежде всего, в гибкости проектных решений технологии ЛТСК и возможности с ее помощью перекрывать достаточно большие пролеты без промежуточных опор и внутренних несущих стен , что позволяет максимально использовать внутреннее пространство.

Многовариантность фасадов . Возможность отделки фасада любыми материалами: облицовочный кирпич, виниловый или металлический сайдинг, имитация под искусственный или натуральный камень, деревянная вагонка или «блок-хаус», и другие современные фасадные материалы

Технология ЛСТК позволяет строить каркасные здания самого различного назначения:

• Жилые, административные и коммерческие здания различной этажности.
• Социальные объекты и быстромонтируемые дома в рамках специальных программ.
• Логистические центры, сельскохозяйственные объекты.
• Магазины, торговые павильоны и МАФы.
• Детские сады, школы, больницы, базы отдыха, отели, мотели.
• Надстройки и пристройки существующих зданий и сооружений.
• Типовые конструкции в виде панелей, объемных модулей и др. здания промышленного и гражданского строительства.

Основой конструктивной системы зданий из легких стальных тонкостенных конструкций является несущий каркас из гнутых U, С, Z и ∑ - образных профилей. Для снижения теплопроводности конструкций применяют термопрофили, на стенках которых выполнена перфорация в виде продольных просечек. Термопрофиль имеет пониженную теплопроводность, благодаря увеличению пути следования теплового потока между полками профиля.

Термопрофиль ЛСТК

Основными элементами типовых
систем ЛСТК являются тонкостенные,
преимущественно
холодноформованные, стальные
оцинкованные профили, утеплитель,
при необходимости рулонные паро и
ветробарьеры, а также облицовочные
материалы, представляющие собой
гипсокартонные или гипсоволокнистые
плиты, фасадные материалы в
различном исполнении.

ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА С ПРИМЕНЕНИЕМ ЛЕГКИХ СТАЛЬНЫХ
ТОНКОСТЕННЫХ КОНСТРУКЦИЙ ДАВНО И УСПЕШНО ПРИМЕНЯЕТСЯ В
СТРАНАХ ЗАПАДНОЙ ЕВРОПЫ И СЕВЕРНОЙ АМЕРИКИ (70% ЖИЛЬЯ В
СКАНДИНАВСКИХ СТРАНАХ ПОСТРОЕНО ПО ЭТОЙ ТЕХНОЛОГИИ), ГДЕ ОНА
ПРОШЛА ПРОВЕРКУ НА ПРОЧНОСТЬ И НАДЕЖНОСТЬ, А БЛАГОДАРЯ ЛЕГ-
КОСТИ И МНОГОСВЯЗНОСТИ ЛСТК АКТИВНО ИСПОЛЬЗУЮТ В СЕЙСМИЧЕСКИ
АКТИВНЫХ РЕГИОНАХ

Каркас стен, выполненных из ЛСТК термопрофилей

В качестве утеплителя для систем ЛСТК используют минераловатные базальтовые маты и плиты, эковату или другие волокнистые изоляционные материалы, которые защищают от увлажнения пароизоляционными и диффузионными пленками. Внутреннюю облицовку стального каркаса с утеплителем производят стандартными гипсокартонными (гипсоволокнистыми) плитами или их аналогами. Для наружной отделки стен можно использовать облицовочный кирпич, деревянную рейку, пластиковый или металлический сайдинг, каменные или штукатурные материалы. Кровельные покрытия для зданий из ЛСТК выполняются из металлических профилированных настилов, натуральной, или цементно-песчаной черепицы, а также из мягких кровельных материалов.

Наружная стена из ЛСТК термопрофилей

Стена изготовлена из С-образных стальных профилей, обшитых со стороны огневого воздействия двумя слоями гипсокартонных плит (с повышенным сопротивлением к действию огня) толщиной по 12,5 мм, с обратной стороны - одним слоем гипсокартонных плит толщиной 12,5 мм с проложенными в образовавшемся межпрофильном пространстве минераловатными плитами

Внутренняя несущая стена

Несущие внутренние стены изготавливаются из оцинкованных профилей с заполнением внутри каркаса утеплителем (для обеспечения необходимой звукоизоляции) и обшивкой с двух сторон облицовочными панелями для внутренних работ.

Перекрытия

В систему перекрытий входят элементы несущей конструкции, для изготовления которых используются балки из С-образных профилей. Балочные схемы перекрытий в зависимости от доступных размеров и толщин профилей используются на пролетах до 8 метров, а фермы - на аналогичных и более длинных пролетах. Непосредственно на каркас перекрытия укладывается профлист, затем два слоя Г.В.Л.В. выступает в роли основания для полов. Внутри каркас перекрытия заполняется звукоизоляцией (эковатой). Для изготовления потолка в большинстве случаев используются гипсокартонные листы, которые крепятся к нижнему уровню балок или ферм.

Покрытия

В основу кровельной системы по технологии ЛСТК закладываются несущие фермы или стро-пила (балки), выполненные из оцинкованных стальных профилей. ЛСТК позволяют эффективно перекрывать безопорные пролеты до 22 метров. Сам же каркас покрытия обшивается листовыми материалами и дополнительно утепляется. Технология ЛСТК не ограничивает выбор материалов, позволяя использовать разнообразные варианты кровельных покрытий, включая металлочерепицу, профнастил, ондулин, битумную черепицу и др. Типовые огнезащитные решения для покрытий зданий и сооружений идентичны решениям, представлен-ным для межэтажных перекрытий.

В стоимость строительства дома из легких стальных тонкостенных конструкций под ключ входит бюджет на каркас, на комплект отделочных и других материалов, а также плата за монтажные работы. Данная технология отличается короткими сроками реализации, а также выгодной ценой готовых проектов.

Жилой дом по технологии ЛСТК строится по следующему принципу:

1. Проектирование.
2. Закладка фундамента.
3. Сборка и установка стеновых панелей.
4. Сборка и установка кровельных ферм.
5. Кровельные работы.
6. Обустройство коммуникаций.
7. Внутренние и наружные отделочные работы.

На этапе проектирования основное внимание уделяется расчету жесткости и прочности несущего каркаса. Фундамент под легкое ЛСТК здание может быть абсолютно любым. Стеновые панели и кровельные фермы собираются из готовых перфорированных профилей, изготовленных на производстве из оцинкованной стали. Для укрывания кровли используются традиционные материалы — профнастил, металлочерепица и прочее.

Основа стенового пирога — утеплитель. Снаружи он закрывается ветрозащитой и фасадной облицовкой, изнутри — пароизоляцией, гипсокартоном и финишной отделкой.

Выгоды технологии ЛСТК

Отдавая предпочтение технологии ЛСТК при строительстве жилья, пользователь получает такие выгоды:

• невысокая стоимость материалов;
• сжатые строки строительства;
• максимально выгодная цена при заказе строительства под ключ;
• гибкость в выборе и индивидуальной доработке проектов;
• строить можно в любой сезон;
• дом служит более 70 лет без ремонта.

Кроме этого, стоит также отметить устойчивость оцинкованного металлокаркаса к воздействию коррозии, огня, порывов ветра и нагрузок сейсмического характера.

Жилье из ЛСТК: стоимость типовых проектов

Ниже приведена таблица с ориентировочными ценами на строительство жилья по технологии ЛСТК. В том числе, предоставляется возможность наглядно понять, из каких основных составляющих складывается бюджет на реализацию типовых проектов под ключ.

Более детально о строительстве жилья из легких стальных тонкостенных конструкций вы сможете узнать у специалистов нашей компании, обратившись к ним по указанному номеру телефона или посредством формы обратной связи на сайте.
