Сегодня практически в каждой квартире устанавливается более чем один телевизор. И для их слаженной работы при прокладке телевизионного кабеля, требуется подключение к одной антенне. В этом случае при монтаже, вам потребуются разъемы «папа-мама», разветвители, или другими словами сплиттеры и А-разъемы.
Телевизионный разветвитель - одно из основных устройств для подключения сразу нескольких телевизоров на одну антенну. При его покупке необходимо обратить внимание на количество выходов. Вероятно, лучше купить на 1-2 выхода больше, мало ли куда еще захочется приобрести дополнительный TV. Так же при покупке сплиттера важно обращать внимание на его показатели затухания, надо заранее определить место для его установки.
Вопрос как удлинить телевизионный кабель решается при помощи разъемов «папа-мама». Разъем «мама» представляет собой съемное гнездо, разъем «папа» - это штекер. Удлинение провода происходит в результате соединения съемного гнезда со штекером. Так же их применяют в качестве провода, соединяющего ТВ c телевизионной розеткой, т.е. в качестве патчкорда.
F-разъемы ставятся на коаксиальный кабель при его монтаже с ТВ оборудованием. Они делятся на резьбовые и обжимные. Обжимной разъем поставить довольно-таки просто, сложность возникнет с его перемонтажом. Монтируется он при помощи обжимного инструмента. Резьбовой разъем можно перемонтировать, благодаря внутренней резьбе он накручивается на телевизионный кабель.
Схема удлинения телевизионного кабеля выглядит так:
Изначально необходимо определить, какой ТВ кабель у вас подведен к квартире – одножильный провод или многожильный. Далее необходимо купить кабель для удлинения. Не страшно, если вы купите кабель на несколько метров длиннее. Главное - не короче. Важно, чтобы он был такого же типа, как подведенный к вашей квартире, т.е. с одной или несколькими жилами в центре. Продается кабель в специализированных магазинах по продаже теле и радиотехники. Так же необходимо приобрести 2 F коннектора и 1 I, другими словами 2 «папа» и 1 «мама», возможно использование совмещенного «папа-мама» коннектора. Можно использовать антенный усилитель вместо коннектора типа «мама». Его стоит применить в случае потери сигнала или при большой длине кабеля. Используя совмещенный коннектор, один конец кабеля подключаем к «папе», второй к «маме».
Возможно удлинение TV провода при помощи переходника «F гнездо – F гнездо», т.е. по типу «телевизионный кабель папа-папа».
Перед монтажом подготавливается старый и новый кабель, у обоих обрезаются края, и срезается около 15 мм верхнего слоя изоляции. С оплеткой кабеля, которую надо завернуть назад, необходимо быть крайне аккуратными. Удалив фольгу и оголив центральный провод, вводим кабель в коннектор «папа» (тип F) и накручиваем до упора. Важно, чтобы жила попала в центральный коннектор. Оплетка должна зажаться между оболочкой провода и корпусом коннектора. Так же подключается второй кабель при помощи коннектора F-типа.
Центральные жилы надо укоротить так, чтобы из F штекера выступало не более 5 миллиметров. Далее концы одного и второго кабеля с F штекерами соединяем при помощи переходника «F гнездо – F гнездо». При необходимости в этом месте соединения можно установить разветвитель для подачи сигнала к нескольким TV точкам. Также возможно соединение телевизионного кабеля при помощи пайки. Как видно, при удлинении или наращивании TV кабеля нет ничего сложного, главное аккуратность и внимательность!
Здравствуйте уважаемые читатели блога сайт В последнее время я написал несколько статей касающихся установки цифрового телевидения на даче. Сегодня же хочу рассказать о том, как удлинить телевизионный кабель,
если понадобилось перенести для лучшего приема, либо место установки телевизора не подходит для комфортного просмотра телепередач.
В статье про я уже успел затронуть тему про необходимость покупки качественного коаксиального кабеля для того, чтобы избежать возникновения возможных проблем с приемом сигнала. Но о том, что делать и какой инструмент необходимо приобрести я расскажу ниже и очень надеюсь, что все будет максимально доступно и ясно.
Грамотно проведенная работа не отразится на качестве принимаемого сигнала. Если возникли неисправности или после работ ухудшилось качество, то стоит проверить все соединения и оценить, насколько качественные материалы были приобретены.
Необходимые инструменты и материалы для удлинения антенного кабеля
При необходимости перенести телевизор в другое помещение, либо в угол комнаты возникает нехватка длины провода и встает вопрос о покупке дополнительного отрезка. Перед тем как пойти в магазин обязательно осмотрите имеющийся, оцените толщину центральной жилы, перепишите маркировку, а лучше всего отрезать небольшой кусок для наглядного примера, при покупке.
На мой взгляд, существует только два оптимальных способа удлинить антенный кабель. Первый с применением «F» разъемов, а второй используя «сплиттер» для возможной дальнейшей разводки на несколько устройств.
По поводу пайки я не стану рассказывать, поскольку это дело довольно сложное и наращивая телевизионный кабель пайкой сложно добиться должного волнового сопротивления, да и само место соединения будет очень хрупким.
Итак, давайте по порядку рассмотрим оба варианта
Как удлинить телевизионный кабель используя «F» разъемы
Для этого способа нам понадобится два f разъема и одно f соединение. Перед тем как приступить к наращиванию, провод нужно правильно «разделать». Для этого аккуратно снимается верхняя оболочка, не повреждая экран. Экранированную оплетку скручиваем и отгибаем ее по направлению кабеля. Снимаем вспененную изоляцию, тем самым оголяя центральную жилу. Примерная длина освобожденной жилы должна быть около полутора сантиметров.
Такую операцию необходимо провести на обоих концах, которые вы хотите срастить. После проделанных операций берем f разъемы и аккуратно накручиваем на провод таким образом, чтобы центральный провод не контактировал с внешним экраном
и выступал из разъема на сантиметр.
Для лучшей фиксации место соединения можно обмотать изолентой, что не даст вашему изделию рассыпаться при изгибах и деформации.
Это был первый способ того, как удлинить антенный кабель. Теперь предлагаю рассмотреть второй вариант и на мой взгляд более практичный.
Как нарастить коаксиальный кабель используя сплиттер
Давайте для начала разберемся что такое сплиттер и для чего он нужен.

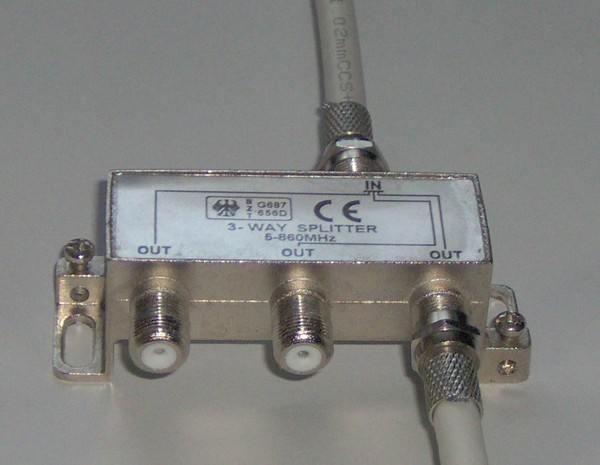

Сплиттер представляет собой коробочку небольших габаритов с одним входом и несколькими выходами. Предназначен сплиттер для разветвления подключенной антенны на несколько телевизоров, либо при к одному кабелю. При выборе подходящего устройства следует сразу определиться с количеством подключаемых телевизоров, чтобы не оставалось свободных гнезд.
Не отходя от темы статьи, хочу сказать, что сплиттер также можно использовать для того, чтобы нарастить телевизионный кабель, что на мой взгляд является более практичным.
Для начала такое устройство необходимо жестко закрепить на ровной вертикальной или горизонтальной поверхности (места для крепежа присутствуют) и только после этого приступать к непосредственному монтажу. Фактически данный способ наращивания антенного кабеля схож с предыдущим и поэтому я не буду сильно повторяться. Вам так же как и в первом случае необходимо использовать два f разъема накрученных на концы. После чего провод идущий от антенны мы подсоединяем ко входу сплиттера, а кусок которым собираемся удлинить линию подключаем к выходу. Фактически это тот же f соединитель только с возможностью дальнейшего разветвления.
Вот собственно и вся информация о том, как удлинить антенный кабель. Если на ваш взгляд статья показалась не полной и вы ищите другие варианты решения проблемы, то я с легкость смогу ее дополнить, просто на мой взгляд это два основных и самых простых способа решения задачи. В добавление ко всему сказанному предлагаю для общего саморазвития прочитать статью о том, поскольку этот вопрос возникает довольно часто при перестановке мебели в квартире или переезде. Для наглядности и закрепления материала, предлагаю посмотреть соответствующее видео.
Если ваш телевизор расположен на значительном удалении от телевизионной антенны либо от кабеля спутникового телевидения, придется приложить немного усилий, чтобы удлинить кабель. В этом случае нет необходимости передвигать мебель вместе с техникой.
Вам понадобится
Антенный кабель;
- F-коннектор;
- I-коннектор;
- антенный усилитель;
- паяльник;
- припой;
- изолента.
Спонсор размещения P&G Статьи по теме "Как удлинить телевизионный кабель" Как настроить эфирную антенну Как выбрать антенный разветвитель Как подключить кабель к антенне
Инструкция
Посмотрите, какой антенный кабель подведен к вашей квартире. Это может быть кабель с одножильным или многожильным проводом в центре. Купите дополнительный телевизионный кабель необходимой длины, предварительно измерив ее и прибавив пару метров. Обязательно такого же типа, как уже имеющийся. Обычно это можно сделать в любом магазине, где продается теле- и радиотехника, либо на радиорынке. Купите два F- и один I-коннектор, т.е. два коннектора типа «папа» и один типа «мама». Можно также использовать один совмещенный коннектор «папа-мама». Подготовьте оба кабеля. Для этого ровно обрежьте край кабеля, аккуратно срежьте примерно 15-20 миллиметров верхнего слоя изоляции. Главное, не повредите оплетку кабеля. Также осторожно заверните оплетку назад, удалите фольгу, которой прикрыт кабель. Оголите центральный провод, срезав с него 10-15 миллиметров изоляции. Постарайтесь не сломать и не срезать его неосторожным движением. Введите кабель в F-коннектор типа «папа». Накрутите его до упора. При этом жила центрального кабеля должен попасть в выступающий центральный коннектор, а завернутая оплетка зажмется между внешней оболочкой кабеля и корпусом коннектора. За внешний край коннектора будет выступать небольшой фрагмент провода центральной жилы. Обрежьте его ножницами или кусачками, оставив примерно 2-3 миллиметра. Аналогично подключите второй кабель. Теперь соедините между собой два F-коннектора типа «папа» с помощью I-коннектора типа «мама». Вместо I-коннектора можно использовать специальный антенный усилитель. Он имеет входы для подключения F-коннекторов. Такой усилитель необходим, если кабель имеет большую длину и мощность сигнала теряется. При использовании совмещенного коннектора, один кабель подключите к F-коннектору, а второй аналогичным способом к I-коннектору. Вы можете спаять между собой провода с помощью паяльника и припоя. Будьте внимательны, чтобы не замкнуть провода между собой. Как просто
Другие новости по теме:
Необходимость нарастить телевизионный кабель чаще всего возникает при переносе телевизора в другое место комнаты. Чтобы не ухудшилось качество изображения, при удлинении кабеля следует соблюдать определенные правила. Спонсор размещения P&G Статьи по теме "Как соединить тв-кабель" Инструкция 1 При
Второй и даже третий телевизор дома - не роскошь, а неотъемлемая часть комфортного быта. Но для того чтобы насладиться им в полной мере, необходимо правильно подключить антенный разветвитель. Вам понадобится - антенный разветвитель; - кабель телевизионный; - штекеры; - нож. Спонсор размещения
Инструкция
При удлинении кабеля, первым делом, посмотрите, какая у него центральная жила. Если она из одного толстого медного провода, используйте два обычных F-коннектора и один I-коннектор, их можно купить в любом магазине, торгующем телевизионным оборудованием.
Для качественного соединения необходимо подготовить кабель под F-коннектор. Сначала ровно отрежьте кончик кабеля. Затем снимите 15 миллиметров изоляции. Делайте это осторожно, чтобы не повредить оплетку. Сняв изоляцию, заверните оплетку назад, удалите находящуюся под ней фольгу.
Удалите десять миллиметров изоляции вокруг центральной жилы – то есть оголите на сантиметр центральный провод. Теперь навинтите F-коннектор до упора, при этом завернутая назад оплетка зажмется между корпусом коннектора и внешней оболочкой кабеля.
Выступающий за внешний край F-коннектора центральный провод аккуратно откусите кусачками – так, чтобы он выступал всего на 2 миллиметра. Таким же образом подготовьте конец второго отрезка кабеля. После того, как оба F-коннектора будут навинчены, соедините их с помощью I-коннектора. При навинчивании F-коннекторов внимательно следите за тем, чтобы не было замыкания между оплеткой и центральной жилой.
Если центральный провод кабеля многожильный, вам понадобятся разъемы именно под этот тип кабеля. Отрежьте несколько сантиметров кабеля и возьмите с собой в магазин - это позволит вам правильно подобрать разъем.
Удлинить кабель с многожильным центральным проводником можно путем пайки. При правильной пайке не наблюдается видимого ухудшения качества сигнала. Сначала снимите с концов подлежащих соединению кабелей по три сантиметра внешней изоляции. Затем на одном кабеле расплетите оплетку на длину 20 миллиметров, скрутите в четыре жгута и тщательно залудите.
На втором кабеле аккуратно отрежьте оплетку на 15 миллиметров. Оставшиеся 5 миллиметров залудите. Делайте это аккуратно, чтобы не расплавить изоляцию под оплеткой. Зачистите центральные жилы кабелей на 15 миллиметров, сняв изоляцию двумя кусками. Центральные жилы скрутите и тщательно пропаяйте. Два снятых кусочка изоляции наложите на центральную жилу и заизолируйте ее, расплавляя изоляцию паяльником.
Припаяйте четыре жгута оплетки первого кабеля к залуженным 5 миллиметрам оплетки второго кабеля. Наденьте на место соединения кусок разрезанной вдоль изоляции от такого же кабеля и сплавьте ее с изоляцией кабеля. Несмотря на то, что пайкой можно получить достаточно качественное соединение, лучший результат достигается при использовании F-коннекторов. Этот способ и гораздо менее трудоемок, поэтому лучше использовать именно его, подобрав подходящий разъем под имеющийся у вас кабель.
Антенные мастера нашей службы имеют большой опыт по наращиванию кабеля от телевизионных антенн любого типа. Антенщики выезжают по указанному адресу в день вызова, выполняют все работы недорого и с гарантией. Мы работаем в Москве и Подмосковье, принимаем заявки от клиентов ежедневно, в любое время.
Когда требуется наращивание кабеля?
Удлинение антенного провода производится при перестановке телевизора или переносе телевизионной антенны на другую локацию (к примеру, с фасада на крышу или на антенную мачту).
Почему не рекомендуется использовать готовые удлинители?
Сегодня в магазинах продаются готовые удлинители, преимущественно, китайского производства. Для их изготовления используется неэкранированный тонкий провод со слабой изоляцией, который передает сигнал с потерями и быстро выходит из строя при эксплуатации.
Что входит в стоимость услуг?
В стоимость входит:
- приезд мастера;
- наращивание ТВ провода, его подключение и проверка работы телевизора;
- маскировка кабеля в кабель-канале или крепление скобами к стене ;
- расходные материалы – кабель, f-разъемы, соединители, штекеры.
Каким образом происходит соединение при удлинении ТВ провода?
Для наращивания мы используем f-разъемы и соединители. Все соединения выполняем качественно, надежно их изолируем, обеспечивая передачу телесигнала без потерь. Всегда стараемся подобрать ТВ шнур, максимально подходящий по параметрам к уже проложенному. Для наращивания применяем экранированный коаксиальный кабель производства Cavel или Rexant. Если после удлинения длина кабеля получилась значительная и есть вероятность потерь телевизионного сигнала - устанавливаем усилитель. Все участки ТВ шнура, проложенные по квартире или дому, аккуратно крепим скобами или убираем в плинтус, не оставляя за собой недоработок.
