Петли бабочки или врезные. Установка петель-бабочек: монтаж накладных петель

Комплектация межкомнатных дверей не обходится без соответствующей фурнитуры. Наряду с ручками, цепочками, глазками и различными вставками изготовители прилагают к наборам петли. Пожалуй, это главный элемент дверного комплекта, от которого зависит качество фиксации полотна в проеме. Обычно используются традиционные модели петель, устройство которых предполагает врезку в массив - для этого формируется специальный паз.

Развитие технологических способов изготовления и монтажа дверей привело к разработке петли "бабочка", которая не требует врезки. Новая фурнитура имеет и другие принципиальные отличия, которые характеризуются как плюсами, так и минусами. Правильная установка позволит сохранить достоинства и минимизировать недостатки готовой дверной конструкции.

Особенности конструкции

Главным отличием петель-бабочек, которое влияет и на особенности монтажа с дальнейшей эксплуатацией, является прилегание к дверной поверхности. Такая фурнитура не требует создания пазов для вставки - петельная карта накладывается на поверхность и также закручивается. Стороны крепления устроены так, что одна часть при закрытии дверей встраивается в другую, чем и обусловлено название «бабочка». Количество саморезов различно в зависимости от комплекта, но в среднем соответствует классическим наборам врезных петель.

Процесс монтажа

Чтобы понять, как установить петлю-бабочку правильно, необходимо подробнее рассмотреть ее конструкцию. Технология установки накладных моделей, как и отмечалось выше, обусловлена спецификой их работы. Отсутствие необходимости формирования пазов является весомым преимуществом таких петель, в остальном же ход монтажа соответствует обычной методике.

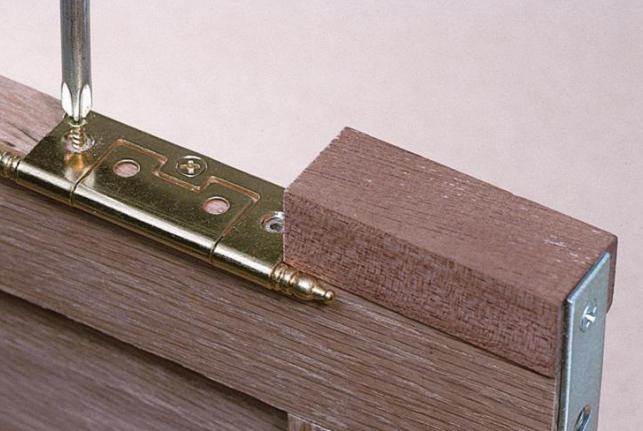

Сначала размечается местоположение петель. Желательно их прикладывать внутренней стороной, после чего фиксировать точки сверления. Промежуток от краев полотна должен составлять не меньше 200 мм - среднестатистический отступ не только для петли "бабочка", но и для обычных версий данной фурнитуры. Затем делаются аккуратные отверстия для саморезов, которые обычно поставляются в комплекте с петлями. Финальным штрихом станет непосредственное прикручивание сторон «бабочки» к и полотну.

Нюансы установки

Внешняя легкость процесса установки и в особенности отсутствие необходимости создания ниш в массиве многих подкупает. Но все преимущества, которыми обладают "бабочка", на этом и заканчиваются. Лишь после установки можно оценить, насколько неоднозначна такая фурнитура.

Дело в том, что получить надлежащий эффект от использования петель без врезки можно только при условии безукоризненной установки. По сравнению с традиционными моделями, «бабочки» не предоставляют широкого поля для доработки. Во-первых, стороны должны идеально складываться, иначе образуется неровность - дверь будет пружинить или, как минимум, неплотно прилегать. Во-вторых, придется смириться с небольшим зазором, который, естественно, образуется от выпяченных петельных карт. И еще один неприятный момент, который также характеризует дверные петли "бабочка" и конструкцию без врезки как таковую, - это невозможность снятия без выкручивания шурупов.

Как устранить ошибки?

Избавиться от всех перечисленных последствий применения столь оригинальных петель невозможно, однако минимизировать их влияние на удобство в эксплуатации можно. Среди важнейших задач, которые решают мастера в ходе установки петель-бабочек, является обеспечение равномерности при схождении карт. Обычно нестыковки ликвидируются путем создания подкладок. Для этого используется картон, тонкие щепки, бумага и подобный материал - подкладывать необходимо в части, противоположной стороне, которая не накладывается.

Кроме этого, "бабочка", в силу конструкционных особенностей, не обеспечивают высокую степень надежности. Конечно, все зависит от изделия, но петлям врезного типа они значительно проигрывают. Поэтому важно максимально качественно выполнить саму фиксацию шурупами - отсутствие выглядывающих шляпок и наклонов при врезке отразится в надежности.

Еще одной сомнительной особенностью является расположение саморезов на карте. На одной стороне они располагаются тесно, а на другой - поодаль друг от друга. Конфигурацию нельзя исправить, но можно исключить вероятность повреждения двери, на которую планируется крепить петли "бабочка". Установка выполняется на твердых и надежных участках - то есть подходящих для закручивания.

Для каких дверей подходят?

Определить сегмент оптимально подходящих дверей под конструкцию петель-бабочек можно исходя из прочности крепления. Данный нюанс уже был рассмотрен, и вполне закономерно, что дополнять такими системами тяжелые модели нежелательно. Все-таки операция внедрения в массив добавляет надежности креплению, в то время как наружная фиксация без страховки кажется весьма рискованной при монтаже 40-киллограмового полотна.

И напротив, дверные петли "бабочка", установка которых осуществляется максимально гладко и чисто, идеально подходят для легких дверей, не предполагающих особых усилий в монтаже. В частности, представители шпонированной категории сочетаются с «бабочками» не только технически, но и визуально. Модели, изготовленные из массива, рекомендуется оснащать врезной фурнитурой - сложность установки компенсируется их надежностью.

Декоративный эффект

Накладная система крепления петли "бабочка" обусловлена и эстетическими соображениями. Какой бы аккуратной ни была врезка, мастер не сможет в той же мере сохранить целостность и декоративную завершенность двери. Обойдя все сложности установки таких петель, можно достичь непревзойденного результата. Поскольку нет потребности вмешиваться в капризную ламинированную поверхность, двери с петлями-бабочками стоит рассматривать как оптимальный вариант для гостиных, спален, кабинетов и других помещений, где важна стилистическая гармония.

Итог

Сложно назвать наилучшим выбором для дилетантов и новичков, которые могут рассчитывать на простой монтаж без создания врезки. Некоторые риски исключаются, но возникают другие. Тем не менее - при условии строгой разметки и выверенного схождения карт - петли "бабочка" обеспечат результат в виде эстетичных межкомнатных дверей с оригинальной конфигурацией крепления.

Напоследок стоит обратиться к врезным моделям, которые все же остаются наиболее востребованным решением для фиксации дверей. Этот выбор стоит делать, если нужна прочная и надежная конструкция, правда, придется пожертвовать декоративностью. Все же топорный принцип внедрения таких петель несравним с деликатной накладкой без повреждения древесины.

Дверные петли и ригели являются неотъемлемым составляющим элементом любого дверного блока. Посредством петель полотно двери соединяется с дверной коробкой, а ригель в свою очередь затрудняет свободное открывание дверей, то есть, за счет его поступательного движения осуществляется запирание дверного полотна.

Виды дверных петель

Дверная петля – простой механизм, осуществляющий крепление двери к ее раме. Петли для дверей классифицируются следующим образом:

Классические или карточные дверные петли – две пластины, подвижно соединенные между собой стержнем из стали, первая из которых крепится к полотну двери, а вторая к дверной коробке.
Двусторонние петли – открываются и внутрь и наружу и, как правило, устанавливаются в общественных местах, потому что такие петли для межкомнатных дверей, как правило, не нужны.
Петля-бабочка или петля накладная без врезки – такая конструкция позволяет не вырезать под петли проемы ни в двери, ни в коробке.
Петли ввертные – предназначены для дверей с притвором, чтобы их установить, сверлят по два отверстия для петлевых стержней (один гладкий, другой винтовой). Основной стержень потом закрывается декоративной отделкой (скрытые петли).

Виды ригелей

Ригель дверной – специальный металлический предмет, имеющий форму тела в виде вращающегося прута или же напоминающую крючок. В зависимости от конструкции замка, ригелей в нем может быть несколько штук. Они различаются:

По своей форме (бруски, цилиндры), ширине, длине и материалам, из которых были изготовлены.
По механизму, приводящему ригель в движение – с помощью ключа (для входных дверей) или дверной ручки (для межкомнатных дверей).

Таким образом, прежде чем решить, какая дверная фурнитура, петли и ригели будут покупаться, нужно сначала определиться с их предназначением. В остальном помогут консультанты магазина Леруа Мерлен, обладающие высокой профессиональной квалификацией и способные дать ответ на любой вопрос покупателя.

В данной статье мы рассмотрим, что такое петли "бабочка", выделим основные плюсы и минусы таких конструкций, определим, для каких типов дверей они подходят, как их монтировать и как устранять возможные недочеты самостоятельно.

Понятие дверных петель

Дверные петли - это особый механизм, который используется для плотного сцепления дверного полотна с коробкой и предназначен для открывания-закрывания двери. Срок службы дверей напрямую зависит от того, насколько верно подобраны петли и насколько качественно они установлены. Чтобы выбрать правильные петли, нужно знать их виды и характерные особенности каждой.

Основные виды

Эти механизмы делят на:

Плоские петли стандартные - пластины с цилиндрами, внутри которых находится металлическая трубка, шток. Такие петли требуют врезки в дверную коробку и в само полотно.

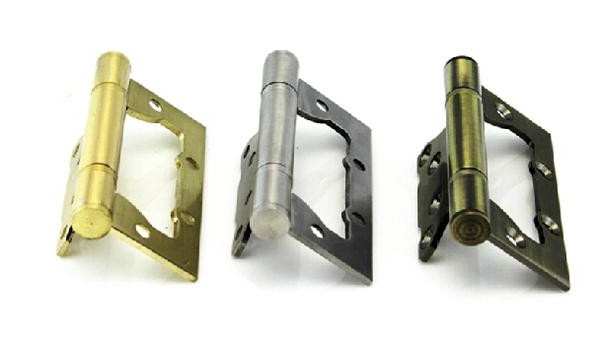

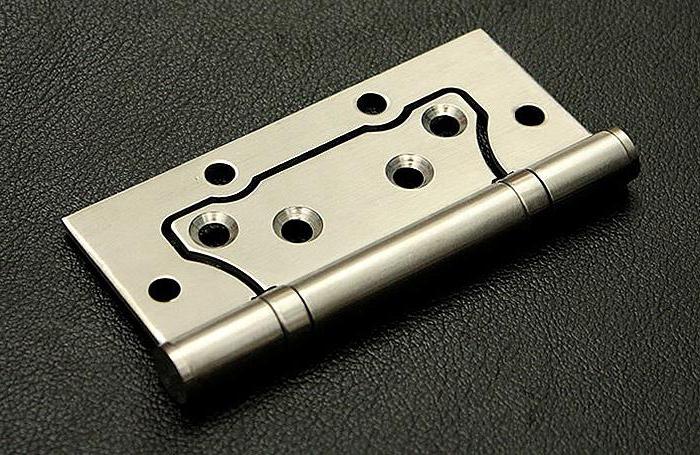

Накладные петли "бабочка" - устанавливаются без врезки путем наложения на дверное полотно и коробку. Монтируются при помощи обычной отвертки и саморезов.

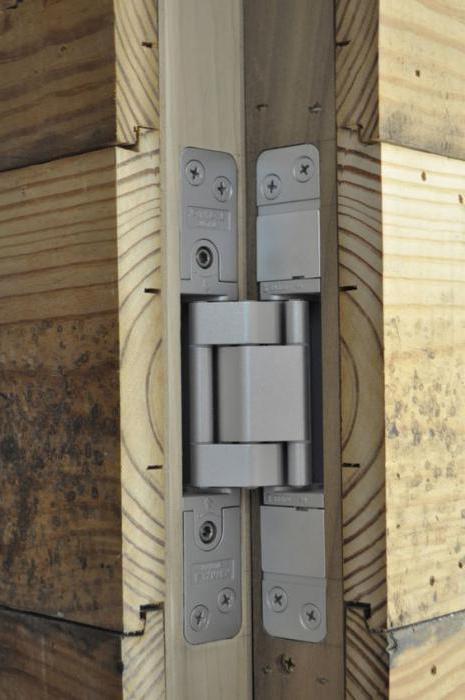

Скрытые петли. Как и стандартные, требуют врезки. Но, в отличие от них, внутри полотна спрятана не только пластина, а и сам поворотный механизм.

Петли с доводчиками. Требуют скрытой врезки. Основное преимущество такой фурнитуры: дверь после открытия закрывается автоматически или притормаживает у самой коробки. Это помогает избежать сильного удара.

Одной из главных составляющих успешного монтажа является продуманный выбор механизмов и правильная их установка. Не всегда есть возможность воспользоваться услугами мастера. Часто эту работу приходится выполнять самостоятельно. Установка таких конструкций, как петли "бабочка", не требует специальных навыков. Главное, не экспериментировать и четко следовать разработанным инструкциям.

Мнения экспертов по поводу применения накладных петель без врезки разделились. Кто-то считает их прекрасной альтернативой за счет простоты в установке, надежности и долговечности, а кто-то критикует и отдает предпочтение другим, более сложным моделям. Попробуем выяснить, кто прав и стоит ли использовать петли "бабочка" для межкомнатных дверей в домашнем хозяйстве.

Петли накладные без врезки

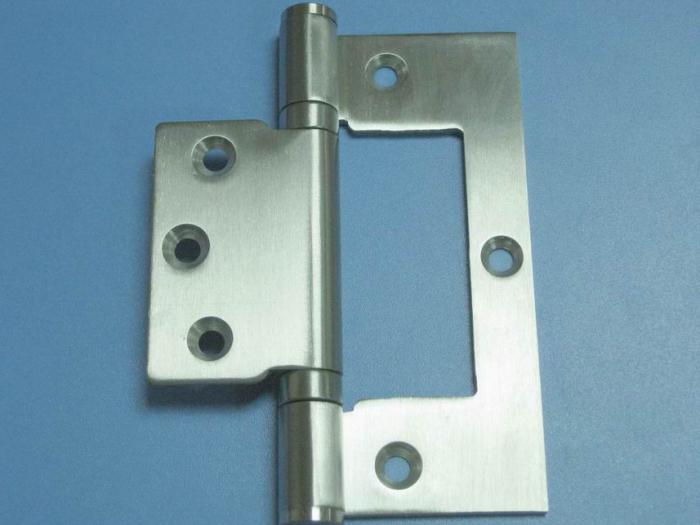

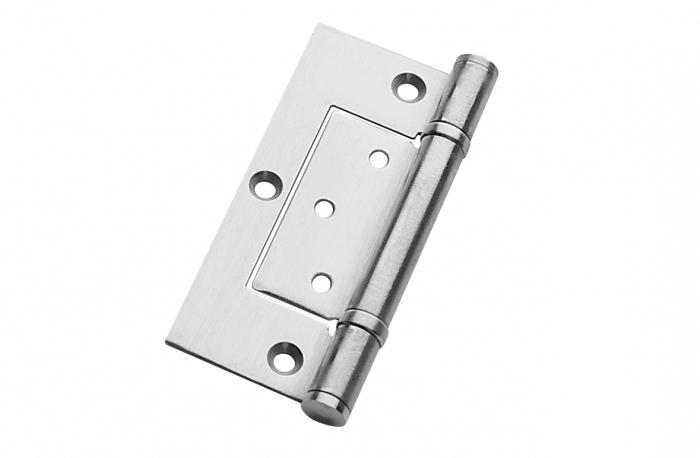

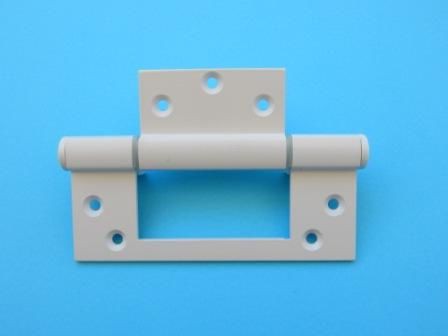

Само название указывает на характерную особенность данного механизма - им не требуется специальная врезка ни в полотно, ни в дверную коробку. Такие петли накладываются на торец двери и крепятся обычными саморезами. Еще их называют «бабочками» - из-за своеобразной формы одной из пластин.

Схожая с крылом этого насекомого, она легко совпадает с отверстием той же формы на второй части конструкции. Обычно петли "бабочка" устанавливаются в помещениях, где нет особых требований к качеству работ, а дверь выполняет скорее декоративную, а не защитную функцию. Их часто применяют, например, на даче или в загородном доме. Это излюбленный вариант для новичка, а вот мастера со стажем относятся к ним с недоверием.

Преимущества

Оценивая достоинства данного механизма, можно отметить, что много времени на установку не требуется, используется минимум инструментов, а вся работа сводится к умению ввинчивать саморезы. При установке дверей нет необходимости врезки. А это значительно экономит время. Петли "бабочка" для межкомнатных дверей небольшого веса - идеальный вариант. Они выдерживают многочисленные открывания-закрывания, могут прослужить долгие годы. Но для дверей весом более 35 кг такие механизмы не подходят. Дверное полотно большого веса требует использования более сложных петель.

Слабые стороны

Кроме множества плюсов, петли "бабочки" для межкомнатных дверей имеют и свои недостатки:

Их нельзя монтировать на входную дверь - они не выполняют защитных функций. В эстетическом плане лучше смотрятся врезные петли.
Ограниченная сфера применения: они не рассчитаны удерживать большой вес, подходят только для дверей до 35 кг.

За счет меньшего количества крепежных отверстий и большого расстояния между ними петли для дверей "бабочка" не дают возможности более плотного сцепления с дверным полотном. С этой задачей справляются другие виды крепежных механизмов.
Не используются для входных дверей из металла. Металлическая дверь в основном применяется как входная, а не межкомнатная. Основная ее функция - защита от взлома. В этом случае не подходит навесная петля-"бабочка", установка которой происходит при помощи обычной отвертки и шурупов. Здесь требуется более сложный механизм с системой защиты и обеспечивающий плотное сцепление дверной коробки с полотном при закрытии.

Монтаж

Если на даче планируется установка дверей, петли "бабочка" - идеальный вариант. Алгоритм настолько прост, что с монтажом может справиться каждый. Понадобится отвертка, саморезы, линейка и карандаш.

Итак, берем петлю, раскрываем ее. На дверном полотне рулеткой отмеряем 20 см от края, отмечаем будущие отверстия и привинчиваем внутреннюю часть петли к торцу двери. Теперь перейдем к дверной коробке. Так как у нас неразъемная петля-"бабочка", установка происходит таким образом: откручиваем от двери внутреннюю часть, прикладываем к коробке и отмечаем будущие отверстия для саморезов. Теперь можно монтировать: внутреннюю часть - к дверному полотну, наружную - к коробке.

Устраняем недочеты

Иногда случаются неприятные моменты: дверь не закрывается плотно. Уже закрепленные внутренняя и наружная части не совпадают, вследствие чего дверь перекошена, не пристает к коробке. Вариантов решения два:

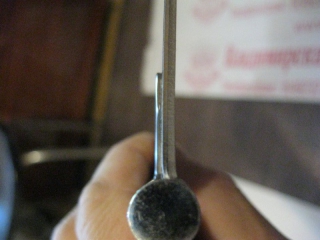

Если обе половинки «бабочки» в свободном положении лежат не в одной плоскости, то нужно правильно подобрать петли, чтобы внутренняя и внешняя части совпали и «крыло бабочки» точно вошло в отверстие на противоположной половинке петли.
Чтобы не демонтировать петли, можно на месте отрегулировать внутреннюю часть. Для этого слегка отпускаем шурупы и подкладываем под внутреннюю половинку «бабочки» спичку или картонку. Получаем небольшой просвет, за счет чего обе половинки хорошо смыкаются.

Часто случается провисание верхней петли. Даже если оно незначительно, всего пару миллиметров, дверь все равно не закрывается. В этом случае делают зазор побольше со стороны замка. Но если коробка уже собрана и закреплена пеной, можно чуть утопить в нее верхнюю створку. Здесь придется немного потрудиться и выдолбить небольшое углубление. Но из-за фигурности петли сделать это намного сложнее, чем просто вмонтировать накладные петли. Можно ошибиться в расчетах или повредить дверное полотно. Так что выбирать вам - либо воспользоваться услугами специалиста, либо устанавливать «бабочки» на дверях попроще, где красота не так важна. Например, в летнем домике или даче.

Как видим, петли "бабочка" подходят для самостоятельной установки. Монтаж не занимает много времени и не требует особых навыков. Но не стоит забывать, что дверь должна быть легкой, иначе вскоре придется все переделывать. Для дачи они в самый раз, а вот для гостиной лучше выбрать что-нибудь посерьезней и воспользоваться услугами специалиста.

Здравствуйте! Давайте познакомимся поближе с новым и незнакомым, для большей части трудоспособного и не очень населения, дверным девайсом. Накладные петли бабочки – как уверяют производители, просты в установке и не требуют врезки. Просто прикладываются на торец двери и коробочный брус и прикручиваются саморезами, из-за этого и называются накладные. Так как паз под петлю врезать не нужно, то время действительно удаётся сэкономить, но как всегда есть одно но о котором будет рассказано ниже. Для простых случаев типа дача эти петли были бы великолепным выбором, так же для неопытных мастеров они спасенье, кстати, если мастера советуют вам купить подобные петли к установке, то я бы советовал насторожиться и уточнить их опыт работы. Серьёзные профессионалы эти петли не жалуют. Итак, как установить петли-бабочки.

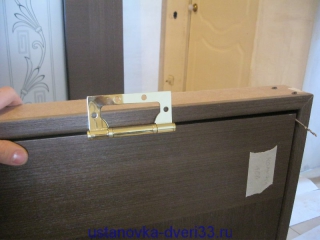

Прикладываем петлю к торцу двери на расстоянии примерно 20см от края и отмечаем шилом или карандашом точки, которые будем засверливать под саморезы. К торцу двери желательно крепить внутреннюю часть петли бабочки, иначе потом будет трудно отмечать на коробочном брусе место расположения петли.

Засверливаем отверстия по меткам.

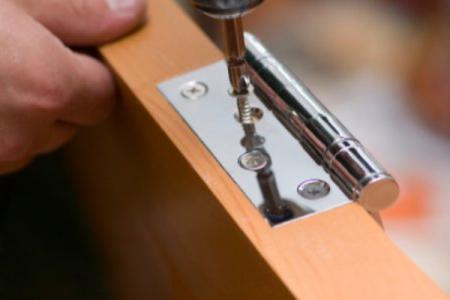

Прикручиваем. Петля на своём месте.

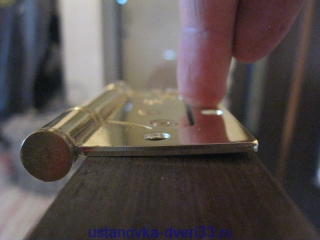

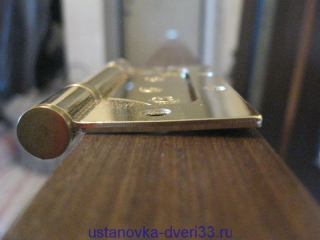

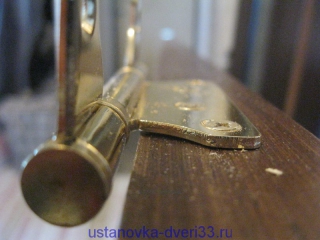

И тут обнаруживается первый недостаток. Внешняя карта петли не ложиться полностью на торец двери. А это значит, что дверь будет играть.

Нда. Как вижу, что к установке что-нибудь фирмы «Нора-м» куплено, сразу готовлюсь к подобным неприятностям. То петли кривые, то головки у саморезов сворачиваются, то вот теперь бабочки с характером.

Как вариант, в подобных случаях предлагаю подложить картон под петли. Нарезаем тонкие полоски.

Подкладываем.

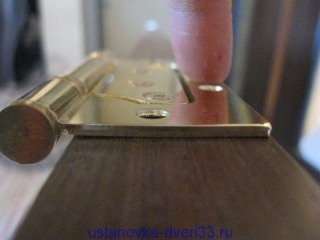

Теперь внутренняя часть петли расположена чуть под наклоном.

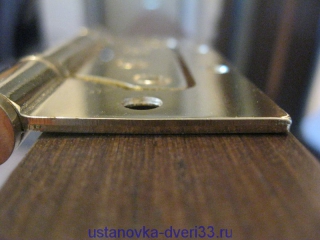

И поэтому внешняя часть полностью ложиться на дверь.

Чего мы и добивались.

Отмечаем расположение будущих отверстий под саморезы.

Сверлим отверстия.

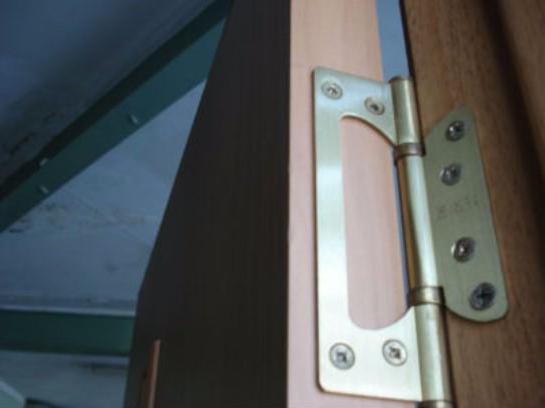

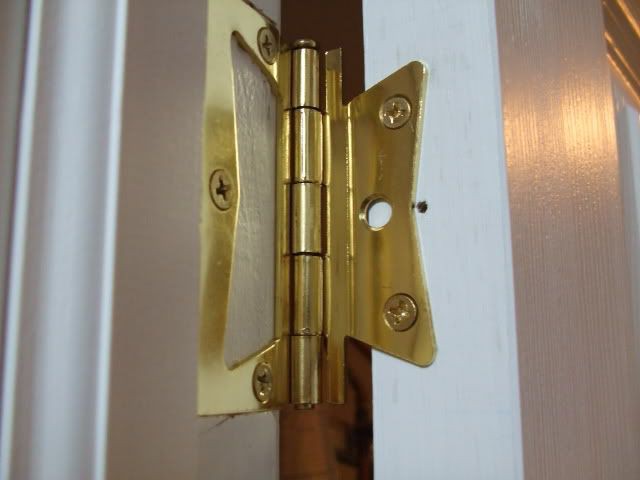

А вот и готовая установленная петля.

Мои впечатления, как мастера, не самые лучшие.

Во-первых, дверь всё равно играла, несмотря на подложенный под картон (а без него, так и страшно подумать, что было бы). И пришлось потратить время, проявлять изобретательность, чтобы этот эффект устранить.

А во вторых зазор с петельной стороны получался чуть больше, чем хотелось бы.

Обычные карточные петли для серьёзной работы все же надёжней. А контакты мастера для серьёзной работы для вас, можно посмотреть .

P.S. от 23.08.2013

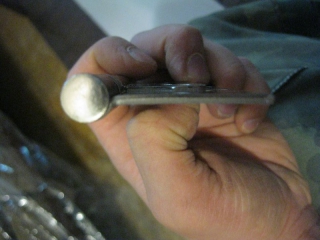

Очень хорошо показали себя петли-бабочки от «Апекс». Карты петли находятся не в одной плоскости, а на миллиметр раздвинуты относительно друг друга. Благодаря чему проблему с пружинящей в последней точке закрывания двери решать не нужно. Так как она отсутствует.
