Стоимость установки электромагнитного замка
Полный комплект оборудования + монтаж
Цена под ключ от 8500 руб
Стоимость зависит от выбранного вами комплекта и количества дверей . Минимальный комплект установки включает в себя: замок, 5 карточек или таблеток, кнопка выхода, блок питания, контроллер, провод и короб не более 3 метров.
Электромагнитный замок на дверь устанавливают не только в жилых домах, но и на коммерческих объектах , где важно ограничить доступ к объекту либо определенной территории. Монтаж электромагнитного замка востребован на складах и режимных объектах, в офисах: в таких местах через двери ежечасно проходит большое количество людей, что требует особого внимания к контролю доступа на приватные территории. Магнитный замок будет великолепной альтернативой механическому на любом объекте.Для дополнительной безопасности мы со скидкой 10%!
Особенности установки магнитного замка на дверь
Правильно выполненный монтаж замков такого типа – залог его качества и легкой работы , редких ремонтов и правильного функционирования.

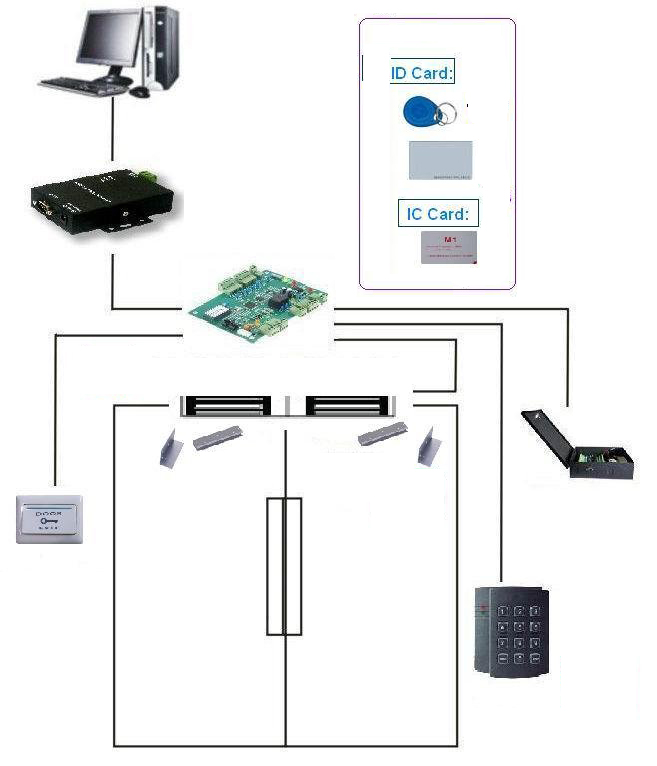

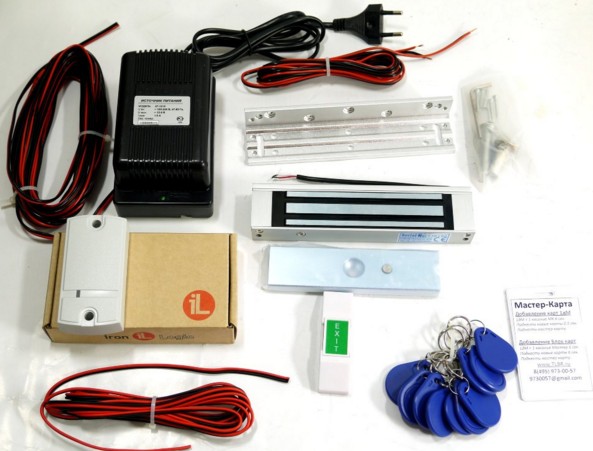

Монтаж электрозамков производят с помощью комплекта специального оборудования. Запорное устройство состоит из магнитного замка, источника питания для системы,
устройств для пользователей (кодовые панели, приборы, считывающие карту),
электронных плат управления замками, кнопки, открывающей дверь изнутри. К комплекту прилагаются карта либо ключ, с помощью которых пользователь сможет открыть двери снаружи.
Обычно самым востребованным техническим решением является установка электромагнитных замков с ключами-«кнопками» («таблетками»).
Источники бесперебойного питания смогут организовать стабильное и надежное функционирование системы в случае перебоев с подачей электропитания.
Магнитный замок на дверь: преимущества
Сравнивая магнитные и стандартные механические замки, несложно выяснить, что магнитный замок обладает более весомыми преимуществами:
- легко и моментально открывается соответствующим ключом;
- не нуждается в постоянном обслуживании , редко требует ремонта и поэтому является самым экономичным вариантом запорного устройства;
- меньше деталей и ограниченное число подвижных механических элементов, поэтому он не подвержен износу и долго служит без поломок;
- повышенная взломоустойчивость , высокая степень надежности также считаются прерогативами механических замков. Взломать такую электронную систему практически невозможно, поэтому такой замок считается необходимостью там, где нужно обеспечить защиту приватной собственности от посторонних.
Помимо перечисленных преимуществ такой вид замков предполагает широкие возможности для оптимизации контроля за степенью доступа к объекту.
Карточка, которую изготавливают для сотрудников предприятий, может служить ключом, отпирающим сразу несколько дверей, снабженных надежными электронными замками. Сейчас не проблема организовать определенное количество уровней доступа, обеспечивая сотрудников личными карточками. Эти карточки смогут открыть для каждого конкретного сотрудника только те двери в помещения, в которые позволено входить.
Установка магнитного замка позволяет задать определенный режим работы для дверей. Можно запрограммировать устройство таким образом, чтобы днем дверь пропускала каждого сотрудника вне зависимости от права доступа, а в вечернее время только тех работников, кто имеет право находиться на объекте в это время.
Закрывание дверей обеспечивается автоматически . С этой целью применяют специальный дверной доводчик, который мягко и надежно закроет двери после вошедшего. Магнит срабатывает, соприкасаясь с металлической пластиной. Доводчик обеспечивает хороший контакт магнита с пластиной при каждом закрывании дверей.
Можно также установить и систему доступа при помощи кодирования электронных замков.
Дополнительные аксессуары
В зависимости от требований,систему можно доукомплектовать:
- дистанционным управлением - в комплект входит радиомодуль с двумя радиобрелками
- дополнительной или кнопкой выхода
- датчиком положения двери
- дверным доводчиком
- видеодомофоном
Установка электромагнитного замка подразумевает стабильность работы дверей. Наличие механических запорных элементов снизит риск поломки устройства. Также необходимо позаботиться о покупке блоков резервного питания.
Чтобы двери долго служили, нужно хорошо отрегулировать нагрузку на все элементы и части замка.
Установка двери – это всегда очень важный и ответственный момент. Выполняя данный процесс, нужна определенная сноровка, умения и немалый запас знаний. Полотно практически не выполняет никаких полезных функций. Его можно легко открыть при помощи обычного толчка или даже сквозняком. В данном случае становится понятным, что замок является самой важной составляющей частью, которая позволяет зафиксировать полотно в нужном положении. Также он дает возможность ограничить доступ в помещение нежелательным личностям, повышает безопасность и прибавляет уверенности жильцам. Одним из самых надежных замков является электромагнитный тип. Он долговечный, не имеет механических элементов и довольно легко открывается при наличии специального ключа. Но, установка электромагнитного замка на дверь имеет много нюансов и отличается от монтажа обычного типа.
Давайте сегодня поговорим об электромагнитных замках, их конструкции, процедуре выбора и монтаже. Это даст возможность более подробно узнать все особенности и «подводные камни», которые могут встретиться при выполнении установки.
Области применения и конструкция
Электромагнитные замки могут применяться практически во всех видах дверей. Естественно, устанавливать их на вход в ванную и туалет нет смысла. Да и полая конструкция не даст этого сделать. Но если взять полностью деревянные двери, то здесь все возможно.
Принцип действия замка на магните
Также электромагнитные замки часто используют на входных, межкомнатных дверях, и даже на калитках. Но стоит помнить, что работают данные запорные устройства за счет электричества. По этой причине обязательным является полная герметизация механизма при использовании на улице.
Состоит магнитный вид запирающего устройства из якоря с высоким показателем магнитной проницаемости, и корпуса со встроенным электромагнитом. Они устанавливаются на разных частях дверного проема (на полотно и короб). Электромагнит может создавать довольно большую силу притягивания и за счет этого удается достичь эффекта фиксации. Индустрия предлагает на сегодня самые разнообразные модели запирающих устройств такого типа. Но принцип действия у них всех является одинаковым.
Работает электромагнитный замок на дверь благодаря подаче электричества на основной рабочий элемент. Для этого выполняется подключение к электрической сети и подача напряжения на магнит, чтобы создать поле. Это является как плюсом, так и минусом. Положительной стороной можно назвать возможность отключения работы электромагнита для открытия двери при помощи простого разрыва цепи. Минусом является нефункциональность устройства без электричества (отключили или просто перерезали провод).
Виды магнитных устройств
Самой главной характеристикой электромагнитных замков является сила сцепления. Данное значение может находиться в пределах от 150 кг до 1200 кг на разрыв. Согласитесь, это довольно много, так как среднестатистический человек не может создать усилия более 130 кг.

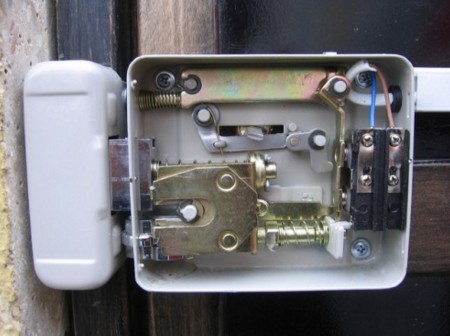

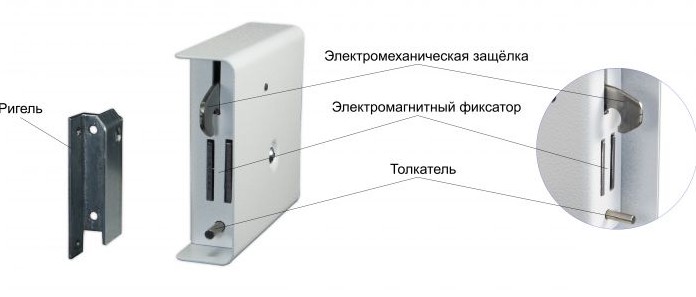

Устройство электромагнитного механизма
Как правило, в запирающих устройствах для межкомнатных дверей используются самые слабые магниты (в пределах 150 кг на разрыв). Входные механизмы требуют более сильного притягивания, и здесь минимальное значение начинается от 250 кг. Если посмотреть на тяжелые металлические двери, то по причине своего огромного веса они требуют силы сцепления не менее 1000 кг, чтобы надежно защищать помещение от нежелательных лиц. Самым ярким примером может послужить устройство на входные двери в подъезд.
Электромагнитные замки делятся на два основных вида:
- по виду запирания;
- по типу управления.
Дополнительно есть еще подвиды. Так, в зависимости от вида запирания разделяют данные элементы на:
- удерживающие, где работа якоря заключается в отрыве. Здесь чаще всего встречаются накладные варианты. Врезные также есть, но они значительно реже применяются, так как имеют значительно ниже силу сцепления;

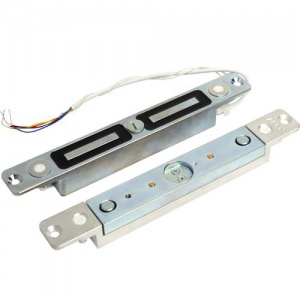

- сдвижные, где работа якоря заключается в сдвиге. Данный тип в основном является врезным и требует точного соблюдения параметров расположения, которые указаны в инструкции.
В зависимости от типа управления все такие виды разделяются на:
- те, которые имеют датчики Холла. Они требуют дополнительного питания и представляют собой специальную микросхему;
- те, которые работают от элемента Геркона. Здесь не нужно подавать постоянное напряжение, так как само устройство под действием магнита закорачивается и поддерживает постоянное напряжение.
Схема работы электромагнитного замка
Подготовка к монтажу
Перед проведением монтажа электромагнитного типа устройства самостоятельно, обязательным условием является подготовка. Дело в том, что данная процедура требует максимально серьезного подхода, так как дело придется иметь с электричеством.

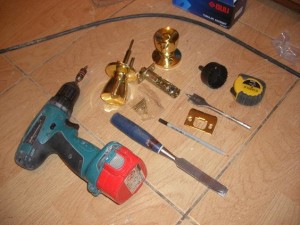

Итак, для монтажа такого вида обязательно потребуются:
- строительный уровень;
- рулетка;
- кусачки;
- крепежи;
- плоскогубцы;
- сверла;
- молоток;
- карандаш;
- дрель, либо шуруповерт.
В зависимости от короба и вида замка могут еще понадобиться специальные уголки. Они в комплектацию не входят, так что их обязательно придется покупать. Также может понадобиться керн, метчик и прочие элементы по работе с деревом и металлом.
Дополнительно перед монтажом нужно позаботиться о токоведущей части. Если установка задумывается на межкомнатной входной части, то здесь провода нужно проложить до того, как будут закреплены наличники. В случае с входной группой – до того, как будет проведена отделка стен, так как все прячется под покрытие.

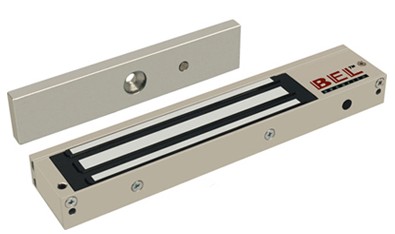

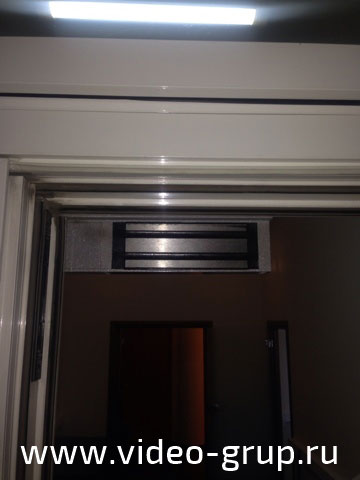

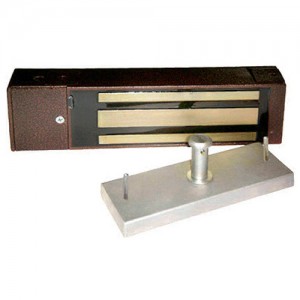

Электромагнитный замок на двери
Если подготовка проведена правильно, то можно переходить к монтажу электромагнитного замка своими руками.

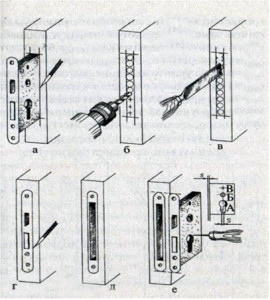

Проведение установки электромагнитного замка
Как правило, в комплекте с устройством идет подробная документация по монтажу. Она может немного отличаться от нашей инструкции, но, тем не менее, процедура заключается в следующих шагах:
- С самого начала обязательно нужно разметить область установки. Она отмечается при помощи карандаша.
- Трафарет пластины фиксируется на дверном полотне в нужном месте.
- При помощи сверл и различных приспособлений создаются отверстия нужного диаметра. На самой створке производится установка якоря. Применяемые при этом крепежные элементы зависят от материала, из которого состоит основа. Также на этом этапе делается посадочное место под сам элемент. Здесь все зависит от его вида.
- Требуемые провода подводятся в монтажное место для самой коробки с электромагнитом. Все подсоединяется согласно схеме, которая идет вместе с инструкцией.
- Коробок крепится при помощи специальных крепежных элементов и проверяется на работоспособность.
Стоит отметить, что установка такого вида запирающего устройства возможна и с подсоединением к охранной системе. В данном случае технология процедуры немного другая и ее практически невозможно провести самостоятельно. Здесь все работы выполняют специалисты, которые предоставляются охранной службой.
Естественно, при использовании электромагнитного типа и его монтаже есть некоторые хитрости, которые в дальнейшем позволят полноценно использовать это устройство без поломок и прочих неудобств. Некоторыми из них специалисты поделились, чтобы значительно «упростить» жизнь всем. Итак, самым первым делом, что нужно сделать, является помещение контроллера в специальный пакетик. Данное решение позволит избежать и выхода его из строя.
После проведения монтажа обязательно контролируйте состояние пластины. Это нужно проводить для дальнейшего нормального сцепления с электромагнитом. Проблема электромагнитных замков заключается в геометрической прогрессии уменьшения силы сцепления относительно расстояния от источника. Здесь даже пара миллиметров играет большую роль! При попадании влаги на пластину начинается процесс окисления. Оксид и гидроксид не дают полноценно работать механизму, что приводит в дальнейшем к уменьшению силы сцепления.
Установка электромагнитного замка на дверь предполагает обязательное крепление саморезами или специальными элементами. В данном случае они по причине регулярной статической нагрузки и периодическом появлении динамической имеют свойство ослаблять свою силу. Данное значение нужно также обязательно проверять, чтобы в дальнейшем пластина не отпала. Снять ее будет возможно лишь при полном отсоединении замка от электричества.
В большинстве случаев контроллер выполняется как отдельное устройство. Здесь обязательно нужно иметь мастер-ключ. Он дает возможность кодировать карточки на вход. В некоторых случаях неосторожными владельцами такие ключи теряются. В данном случае стоит обратить внимание на то, что находится в коробке. Здесь есть запасной вариант, который в любом случае позволит выполнять операции по кодированию без ключа.
Также специалисты рекомендуют, если у вас нет надлежащего опыта работы по монтажу такого рода запирающего механизма, то нужно быть предельно осторожным. Все дело заключается в токоведущих частях. Некоторые владельцы путают клеммы входа-выхода. Дополнительно они оставляют очень большие открытые части, которые в дальнейшем могут подкорачивать на корпусе двери. Это значительно снижает срок службы замка и безопасность использования устройства.
Зная подробную инструкцию монтажа и соблюдая правила работы, можно легко подобрать и провести установку данного вида устройства на любой вид двери. Но стоит помнить, что в некоторых случаях без помощи специалистов не обойтись.
Предлагает вашему вниманию инструкцию по установке электромагнитного замка. Теперь вы можете легко забыть о простых замках. Электромагнитные замки способны создавать усилие в 350 кг. Вам необходимо просто выполнить подключение электромагнитного замка.
Электромагнитный замок на сегодняшний день способен на многое. Для его работы вам потребуется небольшой уровень растраты электроэнергии. Его усилия смогут обеспечить надежную защиту от воров. В этой статье вы найдете информацию о том, как установить электромагнитный замок своими руками.
Что такое электромагнитный замок?
Многие не знают, как работает электромагнитный замок? Если разобраться в его конструкции, тогда можно понять, что принцип работы электромагнитного замка прост. Внутри находится катушка, которая намотана на сердечник. Утроба электромагнитного замка залита компаундом. Вот это и есть внутреннее устройство электромагнитного замка. Как видите, в его конструкции нет ничего сложного.
Сила удерживания пластины будет зависеть от следующих факторов:
- Площади контакта сердечника и пластины.
- Количества витков проволоки.
- Тока.
Сила притягивания в электромагнитном замке будет зависеть от напряжения. Именно поэтому чем больше будет напряжение, тем больше будет и сила притягивания замка. Также вам необходимо помнить о том, что не следует перегружать замок высоким напряжением. В результате этого его катушка будет перегреваться. Именно поэтому если вы установили это устройство, вам необходимо будет подобрать к нему .
Некоторые электромагнитные замки подлежат ремонту. Внутри они не имеют наполнителя, и поэтому вы легко сможете снять катушку. Благодаря подаче постоянного тока нагрев катушки не происходит. Если ваш замок выделяет тепло, тогда это может быть обусловлено следующими факторами:
- Перемагничивание стали.
- Вихревые токи.
Оба явления вы легко сможете устранить с помощью специальных мер. Если ваш электромагнитный замок перегревается, тогда необходимо установить лаковую изоляцию. После отключения электричества у вас образуется колебательный контур, который сгенерирует переменный ток. Направление поля при этом будет очень быстро меняться. В результате этого напряжение упадет и дверь откроется.
Установка электромагнитного замка своими руками это достаточно простой процесс. Выполнить установку может практически каждый. Перед тем как выполнить подключение электромагнитного замка, вам необходимо определиться какой тип работы он имеет. Существуют замки, которые работают на замыкание или на размыкание. Для этого вам необходимо правильно выставить переключатель-перемычку. При этом количество выходных клемм может увеличиться до пяти:
- Два контакта будут использоваться для подведения питания к устройству.
- Три контакта могут служить в виде переключателя. Общий контакт будет работать всегда. Другие будут зависеть от того в каком состоянии находиться кнопка.
Согласно этим факторам вам необходимо подобрать контроллер. Перед тем как выполнить подключение электромагнитного замка вам необходимо выяснить:
- Имеется ли ограничительный тиристор.
- Встроена ли внутрь емкость для блокировки намагничивания.
- На что реагирует замок, и какой вид управления имеется.
Во время подключения вам необходимо соединить устройство с домофоном. Контроллер обязательно должен иметь вход отпирания замка с помощью одной кнопки. Обычно клемма открытия замка находиться в темном помещении и поэтому она обязательно должна иметь подсветку. На устройство необходимо наносить защитное покрытие. Оно сможет обеспечить:
- Лак является более дешевым вариантом. Этот слой будет выглядеть толстым и недолговечным. Сила притяжения в результате этого может упасть.
- Цинк является компромиссным вариантом. Слой получится не очень долговечным. Сила притяжения может упасть из-за зазора, который может образоваться.
- Наиболее качественным покрытием считается никель. Он красивый и не имеет ржавчины.
Если сталь на вашей двери покрылась ржавчиной, тогда вам следует принять меры по ее очистке. Вам необходимо взять мелкую наждачную бумагу и провести чистку двери.

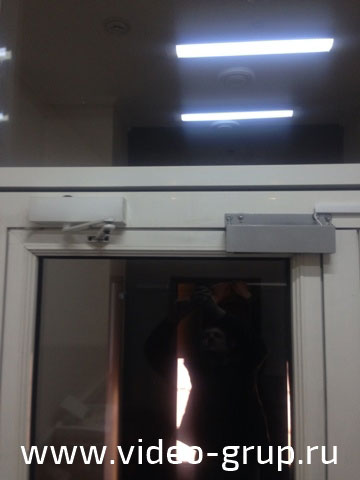

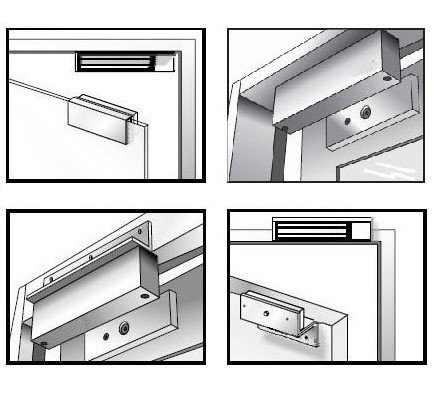

Установка электромагнитного замка также может выполняться на косяке. Для лучшего притягивания под каждый винт вам может потребоваться две гайки. Перед тем как подключить электромагнитный замок вам необходимо подобрать один из способов монтажа:
- Замок можно установить на верхний косяк с внутренней части. Контактную площадку необходимо смонтировать напротив. Дополнительных креплений вам не потребуется.

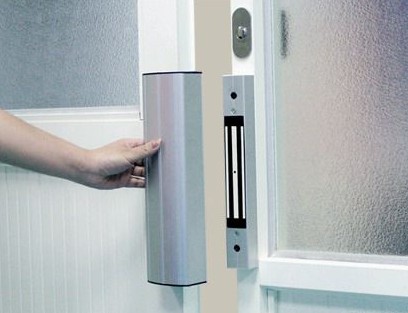

- Если ваша дверь стеклянная, тогда монтировать замок можно на контактной площадке внутрь.
- При слишком узком косяке, если не удается поставить электромагнитный замок за дверью, тогда можно расширить косяк с помощью уголка.
- Иногда нужно чтобы дверь открывалась на ту же сторону где стоит замок. В этом случае контактную площадку можно расположить горизонтально. Выполнить этот процесс можно с помощью уголка.
- Последний метод можно дополнить ПВХ профилем по всему периметру.
13 Октябрь, 2014
Алексей
Существует огромное количество причин, требующих наличия на двери запирающего устройства. Наиболее веской из них является безопасность, однако есть и другие, например, необходимость уединиться в отдельной комнате.
В таких случаях требуется установка и монтаж электромагнитного замка, как одного из наиболее надежных и долговечных.
Как это сделать, не прибегая к услугам специалистов, мы расскажем в этой статье.
Магнитные замки и сфера их применения
Запирающие устройства этого типа могут быть установлены практически на любую дверь. Конечно нет смысла использовать их для ванных и туалетных комнат.
Что лучше механический или магнитный, разбираем отличия:
Тем более, что и двери в них обычно имеют полотно пустотелое внутри и на него установить электромагнитный замок невозможно. Чаще всего этот вид устройств монтируют на конструкциях из дерева, обладающих определенной прочностью.

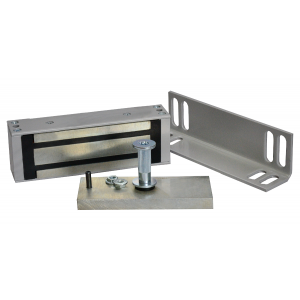

Конструкция запорного механизма
Такие замки бывают различных моделей. Это может быть вариант с круглой ответной пластиной или прямоугольное устройство с отсеком для контроллера.
В конструктивном плане электромагнитный замок –это корпус, внутри которого располагается электромагнит и якорь, который имеет большую магнитную проницаемость.
Модель замка подбирается так, чтобы исключить возможность открытия двери силой.
Как работает магнитное устройство
Для правильного функционирования необходимо выполнить подключение замка к электросети. От нее на обмотку катушки подается ток, который приводит к образованию магнитного поля. Оно в свою очередь притягивает металлическую ответную планку к замку и удерживает дверь закрытой.
Открытие происходит при нажатии кнопки выхода и отключении напряжения. Как только питание будет отключено исчезнет и магнитное поле, что приводит к открытию двери.
Смотрим видео, принцип работы:
Вот и весь принцип работы электромагнитного замка. Он прост и надежен, что позволило использоваться такие устройства практически на любых дверях.
Что подразумевается под установкой
Прежде чем приступать к монтажным работам, необходимо выбрать места под основную часть и якорь. Электромагнит обычно располагается на дверной коробке, причем он должен быть как можно дальше от петель. Приложив основную часть к выбранному месту устанавливают, где будет находиться ответная пластина.
Определившись с конкретным уровнем размещения выполняют отверстия под штифты, которые будут удерживать якорь от вращения.
Но, чтобы можно было быстро выполнить работы по монтажу электромагнитного замка, под рукой должен находиться набор специальных инструментов:
Затем приступают к разметке мест, где будут крепиться основная часть и ответная пластина устройства.
При закрытой двери плоскости обеих деталей прилегают одна к другой. Для лучшего контактирования в ответную пластину вставлена резиновая шайба, что позволяет найти необходимую плоскость.
Смотрим видео, врезка замка и его монтаж:
Следующим этапом установки замков после того как выполнена разметка станет выполнение отверстий и монтаж якоря на отмеченное место. Для этого в комплекте с каждым замком идет ключ-шестигранник. После установки пластины в монтажный отсек заводятся провода. Но так как не каждая модель замка имеет такое устройство, то допускается соединение кабелей любым удобным способом.
Последний этап установки замка – это подключение устройства к электросети и проверка его работоспособности. В процессе выполнения этих работ допускается ослабление крепежного винта для увеличения свободы якоря.
При монтаже замка, особенно электромагнитного, необходимо четко придерживаться определенных требований. Так поверхности пластины и основной части должны располагаться строго параллельно при полном отсутствии перекосов.
Смотрим видео, установка электромагнитного замка:

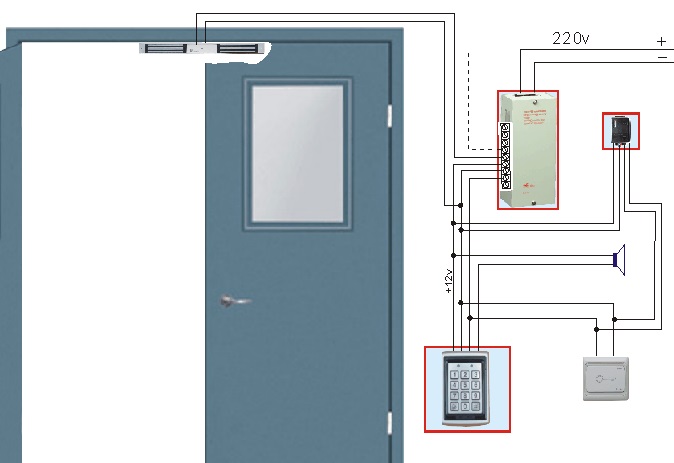

Подключение электромагнитного замка к сети выполняется согласно схемы. А так как управление его работой осуществляется при помощи реле, то к нему подключают отрицательный провод, а положительный идет на соответствующую клемму питания. Для соединения специалисты рекомендуют использовать провода с двумя жилами.
Питание к контроллеру подается согласно схеме подключения электромагнитного замка. Но напряжение не может быть более 15 В при постоянном токе. Естественно, что все работы, связанные с подключением электричества, должны производиться при выключенном питании.
Установка магнитных замков имеет свою особенности. Первая – если в отсеке есть контроллер, то он должен быть предварительно помещен в пакетик. Это позволит избежать попадания влаги. Вторая – после установки устройства нужно контролировать состояние пластины.
При попадании на нее влаги может появиться налет, препятствующий сцеплению с замком.Третье – периодически стоит проверять насколько прочно они удерживают замок.При ослаблении нужно затянуть их.
Четвертое – если контроллер выполнен как отдельное устройство, то потребуется изготовление мастер-ключа, при помощи которого осуществляется кодирование карточек пользователей. Обычно он хранится в монтажной коробке, чтобы избежать проблем с кодированием при его потере.
Стоимость услуг по установке
Получив максимум информации об устройстве и принципе действия электромагнитного замка, остается определиться с выполнением монтажных работ. Кто будет решать эту задачу – сотрудники с большим опытом и специальным образованием или вы сами? Выбирать конечно, вам, но так как в процессе монтажа магнитных замков могут возникать различные сложности, то лучше доверить ее профессионалам.
Стоимость монтажных работ зависит от типа устройства и материала из которого изготовлена дверь. В среднем она составляет около 50 долларов. Сумма не так велика, чтобы заниматься установкой магнитных замков на двери самостоятельно, рискуя при этом получить запирающее устройство, работающее с различными огрехами.
Надежный запор для любой двери
Электромагнитный замок один из наиболее удобных и простых вариантов сделать свой дом или офис неприступной крепостью для злоумышленников.
Сегодня такие приборы активно используются для надежного закрытия подъездных дверей и производственных помещений, большой популярностью пользуются они и в частном секторе.
Уникальность этого запорного устройства заключается в возможности установки , межкомнатную, а также дверцы шкафов.Кроме этого отсутствие в замке движущихся элементов исключает его быстрый износ. Такие устройства способны работать без ремонта более 200000 циклов. Именно это привело к установке магнитных замков на общественных объектах, которые ежедневно посещает огромное количество людей.
Относительно новым агрегатом, ограничивающим доступ посторонних лиц на частную территорию, будь-то квартира или огражденный земельный участок, является электромагнитный замок (ЭМЗ). Принцип его работы заключается в использовании мощного электромагнита, который удерживает дверь в закрытом состоянии до тех пор, пока по его обмотке протекает ток. Возможно управление таким запирающим устройством с любого расстояния, а также полная автоматизация открытия и закрытия доступа на объект.
Положительные качества ЭМЗ
Данное оборудование имеет существенные отличия от традиционных механических агрегатов:
- небольшие размеры аппарата;
- безотказная работа;
- устойчивость к агрессивному влиянию факторов внешней среды;
- отсутствие трущихся деталей, что значительно увеличивает долговечность оборудования. Особенно это чувствуется в тех случаях, когда установлен электромагнитный замок на входную дверь, через которую каждый день проходит значительное количество людей;
- не поддаются попыткам вскрыть их при помощи отмычек;
- обеспечивают безопасность во время пожаров, поскольку, открываются автоматически при отключении электроэнергии, обеспечивая возможность людям покинуть все помещения;
- двери, на которые осуществлена установка электромагнитного замка, злоумышленнику не выйдет открыть без применения специальных мощных технических средств, поскольку он способен противостоять усилиям, достигающим нескольких сотен килограммов.
Основные технические параметры
Электромагнитный замок на дверь обладает несколькими важными характеристиками, о которых нужно знать, прежде чем приобретать его. Речь идет о силе удержания двери и остаточной намагниченности.
Сила удержания дверей
Любой агрегат такого рода имеет достаточно большую механическую нагрузку на отрыв, измеряемую в килограммах. Она обычно варьирует от 100 до 1000 кг и более. Продукция практически всех производителей имеет шаг между отдельными моделями в 50 - 100 кг.
Остаточная намагниченность
Иногда случается так, что даже дверь с отключенным замком бывает трудно открыть. Происходит это по той причине, что остаточная намагниченность электромагнитного замка, установленного на ней, слишком велика из-за нарушения производителем технологии или неправильного подбора параметров магнитного материала. В норме данный показатель не должен превышать 1,5-2 килограмма.

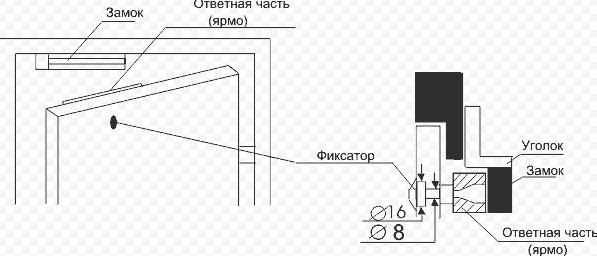

Установка электромагнитных замков на дверь
Монтаж данного оборудования производится в соответствии с инструкцией производителя, входящей в комплект поставки. Обычно это делается таким образом:
- в том месте, где будет устанавливаться на дверь ответная часть замка, наклеивается трафарет;
- с внешней стороны дверного полотна просверливают отверстие диаметром в 16 мм, как это описано в инструкции, а также пару неглубоких отверстий диаметром в 8 мм с его внутренней стороны. Они понадобятся для того, чтобы зафиксировать ответную планку;
- ответная часть крепится при помощи установленного снаружи двери болта, имеющего полукруглую головку. На внутренней стороне кладется резиновая прокладка, а уже на нее устанавливается ответная часть;
- фиксация гайки производится при помощи шестигранного ключа;
- электромагнитный замок на калитку или входную дверь имеет в своем комплекте крепежную планку. Ее следует крепить в области верхнего угла коробки, применяя для этого саморезы, входящие в комплект поставки;
- сам замок следует приложить к крепежной планке и зафиксировать посредством двух шурупов, расположенных в его нижней части, используя для этого шестигранный ключ;
- схема подключения электромагнитного замка к электропитанию такова: положительный электрод соединяется с красным проводом, а отрицательный - с черным.
ВНИМАНИЕ! Устанавливая электромагнитный замок на дверь своими руками, не следует излишне сильно затягивать гайку на ответной планке, у нее должна оставаться возможность немного пружинить за счет резиновой прокладки, обеспечивая тем самым наиболее плотный контакт с магнитом!
Применение ЭМЗ в единой схеме с домофоном
Электромагнитный замок на калитку, где в набор, комплект поставки не включен домофон, может работать с этим аппаратом в единой схеме, собрать которую можно и самостоятельно. Вызывная панель монтируется на уличной стороне входных дверей. Схема подключения домофона с электромагнитным замком предполагает получение питания и передачу видео/аудио сигнала по одному и тому же комбинированному кабелю.
Установка монитора видеодомофона производится в помещении, а его питание осуществляется от сети в 220 В. Электромагнитный замок врезной или накладной монтируется на калитку, сделанную либо из дерева, либо из металла. Его питание обеспечивается управляемыми контактами, которые расположены на вызывной панели. Собственный блок питания ЭМЗ располагается в помещении и берет энергию из бытовой электросети с напряжением в 220 В. От него до ЭМЗ проводят кабель с сечением в полквадрата, если расстояние не превышает пары десятков метров, или по полтора квадрата, если оно больше.
Схема подключения видеодомофона с электромагнитным замком:
ЭМЗ на металлическую входную дверь
Все без исключения такого рода устройства, вне зависимости от того, куда они будут устанавливаться, имеют общий принцип действия и конструкцию. Единственное, чем отличаются электромагнитные замки для металлических дверей, является их большая мощность. Учитывая прочность дверного полотна, имеет смысл применять в этом случае модели, обладающие силой удержания двери от 500 кг.
ЭМЗ, оснащенные контроллером
Автономные контроллеры применяются совместно с ЭМЗ для ограничения доступа в жилые многоквартирные дома, административные учреждения и на промышленные объекты. Электромагнитный замок с контроллером можно использовать в единой системе с таким оборудованием:
- контактными и бесконтактными считывателями ключей;
- нормально разомкнутыми кнопками открывания замков;
- внешними светодиодами и зуммерами;
- датчиками открытых дверей;
- перемычкой инверсии входа, позволяющей выполнять открывание дверей как при помощи подачи, так и снятия напряжения.
Также ЭМЗ, оснащенный контроллером, совместим с ПК, который ведет базу ключей, а также производит их оперативную смену как выгрузку, так и загрузку.
Отдельные модели ЭМЗ
Существует очень большое количество разнообразных моделей данного оборудования, вот некоторые из них, пользующиеся популярностью на рынке нашей страны, с кратким перечнем их характерных особенностей.
ML400
Замок электромагнитный ML400 применяется с целью запирания входных дверей, толщина полотна которых 30 - 50 мм. Его установка производится на внутреннюю поверхность открывающейся наружу двери, оснащенной доводчиком. Сила удержания агрегата составляет 400 кг, питание подается к нему под напряжением в 9 - 15 В, при этом мощность потребления не превосходит 7.2 Вт. Отпирание происходит при отключении тока.
Миниатюрный ML-180K, электромагнитный замок, применяемый преимущественно на межкомнатных дверях и шкафах учреждений и офисов. Он обладает силой удержания в 180 кг, получая питание от источника с напряжением в 12 В, потребляя при этом не более 0.4 А тока. Важной особенностью данной модели является то, что ее остаточная намагниченность - нулевая.
Замок электромагнитный универсальный сдвиговый AL-400SH обладает силой удержания на уровне 400 кг, питается от 12 либо 24 В, при этом потребляя 0.9 А тока. Оборудование устанавливается скрытно, оснащается герконом, а также датчиком, контролирующим блокировку двери. Существует возможность выведения данных о состоянии двери на охранный пульт.
Замок электромагнитный ML 300 с силой удержания в 300 кг, работает от напряжения в 12 В и потребляет при этом 0.33 А тока. Его назначение - установка на входных дверях подъездов.
В конструкцию изделия вмонтирован колебательный контур, обеспечивающий ему нулевое значение остаточной намагниченности.
ML-194K
ML 194k, электромагнитный замок, с силой удержания составляющей 500 кг, это аппарат, назначение которого - контроль доступа через запасные и пожарные входы. Конструкция замка надежна и устойчива к износу, установлена индикация функционирования при помощи звука и света. Работает оборудование от напряжения в 12 В, потребность в токе составляет 0.7 А.
Bel 600 s
Bel 600s, электромагнитный замок, работающий от источника питания с напряжением и 12 и 24 В, потребляющий 0.48 А тока. Он развивает усилие удержания в 300 кг. Установка данного агрегата производится на двери стандартных размеров и формы.
