Очень ответственным этапом при проектировании здания является расчет перемычки над дверным или оконным проемом. Для того чтобы выполнить эту задачу нужно заранее определить, какой именно тип укрепления будет использован в данном случае. Также важными показателями является примерная нагрузка, оказываемая сверху и габариты проема. Рассмотрим подробнее этот вопрос.
При строительстве проемы обязательно укрепляются перемычками
Предназначение перемычек
Для того чтобы понимать, насколько важно произвести правильный расчет дверной перемычки, нужно выяснить для чего она вообще нужна. Готовый проем с виду имеет обрамление из одного и того же материала, но если заглянуть глубже, становиться очевидным, что верхняя его часть имеет дополнительное укрепление, оно выглядит зачастую как поперечный элемент, заходящий вглубь кладки по бокам, это и есть перемычка. Ее устройство должно просчитываться в самом начале строительства.
Функции этого элемента трудно недооценить, к ним можно отнести следующие задачи:
- Укрепление стеновой конструкции. Без усиления вся конструкция может завалиться, так как ей будет непросто выдержать колоссальную нагрузку при наличии пустоты снизу, особенно это актуально для несущих стен.
- Формирование проема. Перемычка создает сам проем, так как является по сути его верхней частью, в кирпичных домах она даже может задавать его итоговую форму.
- Создание основы для дальнейшего строительства. На данную конструкцию устанавливаются потолочные перекрытия и продолжение стены.
При необходимости в дальнейшем можно изменить форму проема, но важно учитывать расположение перемычки. Увеличить высоту проема в таком случае будет трудно. При расширении также придется продлевать укрепление в соответствии с новым проектом.
Укрепление стеновой конструкции — главная функция перемычки дверного проема
При строительстве дома одинаково важным является усиление проема в несущих стенах панельного, кирпичного, блокового или деревянного дома. Для этой цели могут применяться различные методы.
Основные разновидности
Для обустройства перемычки используются особо прочные материалы, они могут быть из той же категории, что и сама стена либо же кардинально отличаться от исходной конструкции. Главное условие – это обеспечение укрепления проема, а также равномерное распределение оказываемой нагрузки. Все это поможет откорректировать дальнейший расчет для конструкции в стене.
Для того чтобы укрепить проем в несущей стене панельного или любого другого дома могут использоваться такие материалы:
- железобетон;
- металл;
- деревянные балки.
В зависимости от выбранного варианта установка перемычек над проемом отличается в технологическом плане. Также следует выделить в отдельную категорию кирпичные конструкции, их следует рассмотреть более подробно.
Основные разновидности перемычек для усиления дверного проема
Кирпичная
Кирпичная перемычка используется для обустройства проемов в несущей стене в домах из кирпича, обычно её применяют для небольших сооружений. Устройство такого типа конструкции основано на использовании особо прочного раствора, а также внедрении внутрь кладки металлических прутьев или труб.
Отличительная особенность данного типа конструкции – возможность создания эффектных арочных сводов. В этом случае кладка состоит из прямых и клиноподобных элементов. Швы должны располагаться перпендикулярно выставленному нижнему ярусу. Все стыки плотно заливаются раствором. Для того чтобы арка держала форму до полного высыхания раствора её дополнительно укрепляют деревянными распорками. Такая опалубка устанавливается заранее.
В форме арки возводится зачастую 2-3 ряда. Положение каждого из них определяется по специальному шаблону. Для корректировки отдельных элементов используют угольник и шнур. Равняться необходимо относительно центра и первого ряда.
Схема монтажа кирпичной перемычки
Железобетонная

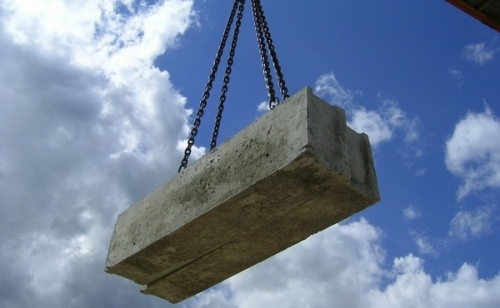

Для усиления проема в несущей стене дома чаще всего используются железобетонные перемычки. Предварительно произведенный расчет позволяет определить какой именно элемент окажется наиболее подходящим в данном случае. Изготовить такое усиление проема можно непосредственно на месте, используя опалубку, арматуру и жидкий бетон.
Для ускорения процесса чаще всего применяются уже отлитые элементы. Для того чтобы закрепить их в несущей стене дополнительно рекомендуется использовать арматуру для укрепления боковин проема. Иными словами, металл закладывается на те участки, которые непосредственно контактируют с железобетонной деталью.
Основным требованием в этом случае является соблюдение правил установки. Перемычка должна полностью охватывать проем и заходить внутрь стенки примерно на 25 см. Точные требования определяются конкретным типом строения. Для каждого вида перемычки и его соотношения с шириной проема выведены особые стандарты.
В основном используются прямые изделия с металлическим наполнением. Однако, в отдельных случаях можно изготовить перемычку по заданному шаблону, которая будет повторять форму проема и при этом действовать, как усиление для несущей конструкции.
Схема выполнения железобетонной перемычки
Металлическая
Укрепить оконный или дверной проем с помощью бетона можно только при условии обязательного усиления несущей стены, некоторые дома можно оснастить более простыми металлическими конструкциями. Такие перемычки чаще всего представлены в виде уголкового профиля, они изготовляются из прочного металла, который способен выдержать давление и растяжение при огромной нагрузке на него. С помощью таких уголков очень удобно возводить усиление в кирпичной стене.
Для того чтобы установить такую деталь необходимо подогнать её под швы в кладке. По бокам стены необязательно усиливать арматурой. При этом достаточно завести уголок всего на 15-20 см вглубь стенки.
Сборные металлические перемычки могут использоваться практически для любых типов конструкций, их можно монтировать непосредственно на месте строительства, без осуществления предварительных расчетов.
Самый простой способ укрепления дверного проема — использование металлической перемычки
Расчет перемычки в стене
Точный расчет выполняется в процессе подготовки проекта. Для этого нужно учитывать специфику строительного материала, потенциальную нагрузку, оказываемую на проем и особенности самого сооружения. Основными параметрами для того чтобы произвести итоговый расчет усиления являются:
- прочность: 1,12 * сопротивление детали * сопротивление материала;
- прогиб: нормативный момент * расчетная длина перемычки / (10 * момент инерции * модуль упругости материала) = 1/200;
- нагрузка, в том числе от верхней кладки и перекрытий: толщина проема * ширину проема * высоту кладки * удельный вес материала;
- момент сопротивления: расчетная нагрузка/8/расчетное сопротивление материала;
- момент инерции: глубина опирания перемычки * момент инерции материала * расчетная длина детали / (10 * модуль упругости материала).
Расчет железобетонной перемычки в стене
Все параметры, необходимые для выполнения расчета следует находить по формулам в определенной последовательности. Данные для некоторых из них можно получить, проанализировав свойства используемых материалов и проектные данные для проема и дома в целом.
Опираясь на эти показатели можно получить итоговый результат, который и покажет все необходимые параметры для обустройства перемычки для проема несущей стенки дома. При соблюдении нормативов здание не будет проседать и будет вполне безопасным для его эксплуатации.
Опирание перемычек на кирпичную стену СНиП — важная составляющая создания дверных и оконных проемов при возведении любого объекта. Перемычка — это элемент строительства, который используют в месте оконного либо дверного перекрытия. Это незаменимая деталь, которая сдерживает шары кирпичей от смещения, а стену — от разрушения.
Ошибки в монтаже перемычек могут привести к разрушению всего здания.
Виды конструкций
Трудно найти помещение без окон и дверей. Но и окна, и двери, несмотря на свою важность, полезность, функциональность, — проблемные зоны для работников. Их установка требует наличия специально подготовленных проемов. Если речь идет об обычной стене, тогда кирпичи устанавливают рядами, нагрузка равномерная. В стене, где планируются окна либо дверь, требуется монтаж перемычек, которые уберегут стену от обрушения. При этом нагрузка на перемычку высокая — 1 куб.м кирпича вместе с раствором весит в среднем около 2 т.
Перемычки в кирпичных стенах бывают нескольких разновидностей:
- Металлические перемычки — облегченные сооружения, используемые при небольших нагрузках. Это может быть арматура, уголок, швеллер.
- Кирпичные перемычки фирмы «Baut». С их помощью кладку кирпичей можно проводить горизонтально и вертикально.
- Арочная кладка. Такое устройство — одновременно перемычка и составляющая фасадного декора. Ее установка требует специальных инструментов и навыков работы.
- Железобетонное устройство сборного характера. Подобные элементы устанавливают при большой нагрузке на проемы. Зачастую это возведение 2 этажа, использование непростых конструкций в проекте.
Железобетонные перемычки могут быть разного вида:
- брускообразные;
- балочные;
- плитковые элементы (шириной от 25 см);
- фасадные устройства.
Перемычки в кирпичных стенах также разделяют на несущие и ненесущие конструкции. Несущие элементы — высокопрочные изделия, способные выдерживать немалые нагрузки. Чаще всего их устанавливают при строительстве 2 этажа, на несущие кирпичные стены. Ненесущие элементы — способны выдержать кроме себя еще несколько рядов кирпича.
Общие требования к железобетонным перемычкам:
- Обязательное наличие сварного арматурного каркаса и смеси бетона.
- Сооружение подобных конструкций осуществляют только на горизонтальные, подготовленные места.
- Согласно нормам СНиП перегородка на сплошную стену должна заходить на 25 см; а минимальное значение в кирпичной перегородке между окнами — 20 см.
- Установку многоэлементных перемычек важно осуществлять в одном положении, до получения необходимой ширины пролета.
Наращивание конструкции
Допускается опирание перемычек на кирпичную стену СНиП за счет наращивания конструкции на месте. Для этого важно использовать опалубку, т.е. короб. Выбирать ее необходимо таким образом, чтобы нижняя часть опалубки либо дно полностью повторяли размеры проема. Прибивают опалубку к боковым частям, которые должны заходить минимально на 20-25 см в конструкцию. Сбоку подобное сооружение ограничивают кирпичной кладкой. Для точного прилегания доски к стенке опытные строители рекомендуют монтировку кирпичей таким образом, чтобы с 2 сторон они выступали на половину кирпича.
Короб имеет небольшие выступы для установок, доска прикреплена и лежит идеально ровно. Внизу конструкции выставляют несколько рядов кирпичей (для удержания дна короба). Подобная технология обеспечивает крепкую и надежную фиксацию опалубки. Затем в короб закладывают элементы, заливают раствором.
Для крепкой, надежной сцепки элементов арматуры их можно поместить в стыковой шар раствора со стороны бокового ограничителя либо между кирпичами. На завершающем этапе боковые выступающие кирпичи можно срезать с помощью болгарки либо смело использовать для подвязки деталей декора окон.
Стройка одноэтажных, небольших домиков не требует массивных железобетонных конструкций. Поэтому для них подбирают элементы из готовых металлических объектов. Чаще используют швеллер, обычные прутья арматуры, металлический уголок или полосы. Такие подпорки очень легкие, просты в эксплуатации и быстро устанавливаются.
Перед монтажом подобных конструкций важно правильно рассчитать перемычки. Существует риск прогиба конструкции, что может заклинить либо разрушить окно.
Согласно нормативам СНиП прогибаться подобные металлические опоры могут не более чем на 1/200 длины самой опоры.
Для правильного расчета таких установок потребуется помощь специалиста. Если расчет перемычки производится самостоятельно, то рекомендуется ознакомиться с методиками СНиП.
Выбор конструкции
Чаще всего над оконными, дверными проемами в кирпичном доме применяют готовые заводские железобетонные элементы — это типичная серия 1.038.1-1 или 1.225-2 (для больших пролетов). Для перемычек в кирпичных стенах используют армированные монолитные элементы из железобетона, металлические балки. Подбор перемычек проводят, ориентируясь на размеры самого пролета и степень нагрузки на стену в доме.
Серия железобетонных перемычек 1.038.1-1:
- Для стен, на которые опирается перекрытие.
- Для самонесущих стен.
- В кирпичных стенах, толщина которых 120 мм.
Как расшифровывается 2ПБ18-8?
ПБ — маркировка изделия. Это элементы брусковые, которые бывают 120 мм и 150 мм в ширину. Их покупают по несколько штук, в зависимости от ширины стен, толщины самых перемычек. Также бывают конструкции марки ПП — плитные перемычки. Их ширина 380 мм либо 510 мм. С их помощью перекрытие проемов по ширине происходит полностью.
2 — обозначает размеры сечения элемента. 1ПБ имеет сечение 120 мм.на 65 мм;
2ПБ — 120 мм на 140 мм;
3ПБ — 120 мм на 220 мм;
4ПБ — 120 мм на 290 мм;
5ПБ — 250 мм на 220 мм.
Это расчет перемычек только брусковых, для плитных элементов есть своя градация.
18 — зашифрованная длина объекта — 1810 мм. Учитывая глубину опирания на стену с 2 сторон по 100 мм, этот элемент можно использовать для проема с максимальной шириной в 1610 мм.
8 — максимально возможная нагрузка для данной перемычки. В данном случае — это 8 кг/м. Такой элемент прекрасно справится с самонесущей стеной. Номер 1 — только для перегородок, с 27-го номера — это элементы для стен, на которые опираются перекрытия.
Для упрощения подбора нужной перемычки все они имеют свои обозначения (например, 2ПБ18-8), которые приведены в виде таблиц, где указаны важные характеристики — размеры, длина, вес, максимально возможная нагрузка на конструкцию.
При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.
Виды железобетонных перемычек
Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т.д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.
Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура - на сжатия.
Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.
Существует несколько видов - брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.
Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.
Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.
Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями - горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.
Существует еще один вид железобетонных перемычек. Это карандаши - тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.
Методы изготовления железобетонных перемычек
Для изготовления железобетонных перемычек вам понадобятся следующие материалы - арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.
Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.
Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй - поднимать и монтировать уже сделанную перемычку самостоятельно.
Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров - 100 миллиметров утеплителя и пеноблок.
Изготовление опалубки для перемычки
Но если вы отдалите предпочтение первому методу - заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.
Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.
Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.
На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.
Утепление железобетонной перемычки
Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.
Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.
Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.
Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.
Армирование железобетонной перемычки
Диаметр арматуры будет зависеть от типа изделия - плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.
Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.
Процедура укрепления опалубки
Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.
Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.
Заливка формы бетоном
Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.
Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.
Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.
Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу - в месте установки подоконника размер должен быть 2 сантиметра.
Нормативы установки перемычек
Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.
Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.
Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.
Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.
При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:
- Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
- При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
- Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
- Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
- Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
- Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
- Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
- Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
- При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
- Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.
Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!
При строительстве используются сборные жби изделия, которые производятся на специализированных заводах и монтируются непосредственно на объекте. Для перекрытия оконных и дверных проемов применяют сборные железобетонные перемычки.
Перемычки по конструкции делятся на несущие и ненесущие.
Несущие перемычки - кроме массы кладки над ней, несут нагрузку от перекрытий, опирающихся на эти участки кладки.
Ненесущие перемычки - несут нагрузку только от собственного веса и участков кладки, расположенных над ними.
Стандартные виды и размеры сечений перемычек изготавливаемых на ЖБИ.
ПБ - перемычки брусковые, шириной до 250 мм включительно.
ПП - перемычки плитные, шириной более 250 мм.
ПГ - Г-образные перемычки балочные, с четвертью для опирания или примыкания плит перекрытий.
ПФ - перемычки фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.
Для маркировки ж/б перемычек используются цифровые и буквенные обозначения.
Например, марка перемычки 5ПБ27-37 расшифровывается:
5 - порядковый номер поперечного сечения - 250х220;
ПБ - тип железобетонной перемычки - брусковая;
27 - длина перемычки в дм с округлением - 2720 мм;
37 - расчётная нагрузка перемычки с учётом собственного веса - 37,3 кН/м, с округлением.
При изготовления железобетонных перемычек используют тяжёлую бетонная смесь М250 и арматурные закладные изделия 0,4-0,6 см.
Перекрытие проёмов железобетонными перемычками
Укладку перемычек ведут по завершении кладки на уровне проектных отметок. Перед монтажом уровнем проверяют опоры в местах укладки и расстилают раствор. Рядовые (ненесущие) перемычки пролетом до 2 м каменщики могут укладывать вручную а тяжелые несущие перемычки стропуют за монтажные петли и устанавливают краном. Правильность укладки проверяют нивелиром либо уровнем.
При монтаже нужно укладывать перемычки только в определенном положении, поскольку несущая способность может различаться в зависимости от количества и места расположения арматуры.
Глубина опирания жби перемычки
В несущих стенах - не менее 250 мм (усиленные перемычки со стороны опирания перекрытия)
- в самонесущих - не менее 120 мм.
Для повышения прочности при необходимости, швы кладки под опорами перемычек армируют сеткой.
Чтобы закрыть всю ширину проёма кладки, перемычки собираются из нескольких элементов, при этом боковые поверхности перемычек не должны выступать из плоскости стены.
Транспортировка и хранение жби перемычек
При транспортировке перемычки укладываются в рабочем положении, продольная ось перемычек должна совпадать с направлением движения транспорта. Между рядами перемычек необходимо использовать подкладки, толщиной не менее 25 мм и штабеля перемычек не превышающие двух метров в высоту.
При строительстве дома можно использовать перемычки как заводского, так и собственного изготовления. На первый взгляд использование заводских изделий кажется более удобным и надежным: Вы заказали – Вам доставили, к тому же качество контролируется на заводе.
На самом же деле сделать перемычки самостоятельно совсем не трудно, а экономия при этом значительная – нужно заплатить только за материалы, а они, как известно, дешевле готового продукта. О том, как самому изготовить перемычки, и пойдет речь ниже.
Для начала рассмотрим основные виды перемычек и случаи их использования:
- несущие перемычки – балки усиленные (б/у) – используются для восприятия нагрузок от плит перекрытия;
- ненесущие – балки (б) – воспринимают только нагрузку от кладки стены над проемом;
- карандаши – тонкие ненесущие перемычки, которые используются в дверных проемах межкомнатных перегородок толщиной 120 мм;
- прогоны – несущие перемычки больших размеров;
- ригеля – прогоны с полкой, которая является основой для упора вышестоящий конструкций.
Наиболее распространенными являются несущие и ненесущие перемычки, которые используются для оконных и дверных проемов. Технологию их изготовления и рассмотрим далее.
Итак, перед тем, как приступить к изготовлению перемычек, нужно определить их вид. Для небольших домов с облегченной конструкцией крыши можно использовать ненесущие перемычки, что обеспечит дополнительную экономию. Также «бэшки» можно использовать в случаях, когда плиты перекрытия всех имеющихся этажей опираются на армированные пояса. Такие пояса сами воспринимают нагрузки и равномерно распределяют их.
Рассмотрим технологию изготовления перемычки. Сначала нужно сделать перемычку для лицевой кладки, роль которой будет играть уголок. Обычно используется уголок 100 мм, но не менее 75 мм. Уголок устанавливается таким образом, чтобы его вертикальная полка находилась не снаружи, а между лицевой и забутовочной кладкой, тогда его не будет заметно. Ребро уголка нужно расположить вровень с оконной четвертью. Это позволит плотно прижать окно при его монтаже без образования щелей и зазоров. Величина оконной четверти – 50 мм.
Теперь рассмотрим два варианта изготовления перемычки: ее заливка непосредственно над проемом или на земле с последующей установкой в проем. Какой вариант лучше? Принципиальной разницы нет. В первом случае придется повозиться с монтажом опалубки, во втором – поднимать и устанавливать готовую перемычку вручную. Второй вариант более тяжелый, ведь далеко не всегда можно нанять кран для подъема перемычки. Также в этом случае нужно будет изготавливать две перемычки на окно шириной по 150 мм каждая (толщина забутовочной кладки 300 мм: пеноблок и 100 мм утеплителя).
Если же отдать предпочтение первому варианту – заливке перемычки в проеме, можно сэкономить не только силы, но и время, и деньги. Важным преимуществом является то, что при таком изготовлении перемычка будет только одна, а не две, как во втором варианте. Правда, монтаж опалубки может вызвать ряд вопросов, ведь она должна не только сама надежно крепиться, но и удерживать внутри достаточно тяжелый бетон.
Опалубка делается из деревянных досок, толщина которых 20-25 мм, из которых изготавливаются щиты. Между собой доски крепятся гвоздями или саморезами. Лучше и быстрее использовать саморезы, вкручивая их шуруповертом. Потом опалубку также легко будет разобрать, выкручивая их.
Сначала в проем устанавливается горизонтальный щит, упирающийся на подпорки. Он может размещаться вровень с забутовочной кладкой или же слегка выходить за ее пределы. Во втором случае вертикальный щит установится на него сверху, а не сбоку.
В опалубку на горизонтальный щит выкладывается арматурная сетка, а потом вертикальный щит закрепляется саморезами. Для лучшей фиксации вертикального щита при заливке его можно дополнительно привязать к кладочной сетке вязальной проволокой и натянуть ее. Это предотвратить перемещение щита под действием нагрузки от бетона, и он будет плотно прилегать к окну.
Между лицевой кладкой и перемычкой обязательно нужно сделать утеплительный слой. Для этого можно использовать минеральную вату, как и в случае утепления стен. Толщина утеплителя – 100 мм. Минеральная вата закладывается в опалубку, после чего заливается бетон.
Утепление перемычки с использованием минеральной ваты имеет недостаток – окно, которое будет устанавливаться в проем, будет упираться в поверхность ваты, и даже заполнение стыка монтажной пеной не даст стопроцентной фиксации оконной рамы. Откосы оконного проема при использовании минеральной ваты нужно заложить забутовочным кирпичом, чтобы в него упиралось окно и надежно зафиксировалось с помощью монтажной пены. Если этого не сделать, пена опять-таки будет контактировать с ватой, не обеспечивая нужного крепления конструкции окна. Но при использовании забутовочной кладки на откосах придется еще раз их утеплять.
Чтобы не создавать себе лишних проблем и не дублировать утеплительный слой, можно сразу использовать более простой и надежный способ утепления перемычки. В качестве утеплителя вместо минеральной ваты можно использовать экструдированный пенополистирол – пумпан – который, в отличие от ваты, имеет достаточно прочную поверхность. Толщина листов пумпана – 30 мм. При монтаже окна зазор между рамой и утеплителем заполняется пеной, которая упирается в твердую поверхность листа пумпана и надежно фиксирует окно в проеме. Дополнительного слоя утеплителя в этом случае не нужно. Таким образом, при использовании твердого утеплителя можно сэкономить на утеплении откосов и получить надежное крепление окна.
Армирование перемычки
Диаметр арматуры для перемычки зависит от ее типа. В данном случае была выбрана «бэшка», которая воспринимает минимум нагрузок и является ненесущей. Такой выбор был сделан благодаря наличию армированного пояса и облегченной конструкции крыши. Для такой перемычки подойдет арматурная сетка из двух жил арматуры, диаметр которой 6-8 мм. Рабочая арматура укладывается вдоль перемычки. Между собой прутья арматуры должны скрепляться путем вязки вязальной проволокой. Сварка для их соединения не используется. В результате должна получиться сетка, которая по виду напоминает приставную лестницу.
При установке горизонтального щита опалубки обязательно нужно использовать подпорки. Некоторые строители не делают этого, не принимая во внимание довольно значительный вес бетона, составляющий порядка 2,5 т/м3. При заливке раствора в опалубку он может сместить щит или деформировать его, прогнув вниз. Это обязательно скажется на форме перемычки, и исправить ее будет очень трудно. Так что лучше сразу позаботиться о надежной опалубке и ее жесткой конструкции.
При закреплении подпорки, расположенной по центру проема, ее нужно расположить поближе к окну. Внутренний край провисать не будет, поскольку он крепится к вертикальному щиту.
Заливка железобетонной перемычки своими руками
Для заливки перемычки используется бетон марки 200. Для его изготовления понадобится цемент, песок и щебень в пропорциях соответственно 1:2:5. О технологии изготовления бетона можно прочитать на страницах нашего сайта.
При изготовлении бетонных конструкций для их трамбовки используются электрические вибраторы. В данном случае можно обойтись и без дополнительной техники. Для трамбовки можно использовать простую палку.
При заливке арматура должна быть немного приподнята над горизонтальным щитом, чтобы впоследствии быть полностью утопленной в бетоне, не выглядывая наружу. Для этого под арматурную сетку можно подложить сколы кирпича толщиной 20 мм, а уже потом залить бетонный раствор.
После заливки опалубку можно демонтировать на второй день и сразу же приступать к кладке стены над опалубкой.
Окно обязательно должно иметь четверть. Такое конструктивное решение позволит защитить внутренние помещения от попадания холодного воздуха и возникновения сквозняков, а также спрятать щели, заполненные монтажной пеной. Размеры четверти составляют по 5 см по бокам окна и сверху, а снизу, где будет монтироваться подоконник – 2 см. Сделать ее довольно просто, но при этом многие в последнее время обходятся без нее. И все же, если у Вас есть выбор, лучше сделать четверть на окне – это не только красиво, но еще и практично.
Итак, подведем итоги.
Во-первых , перемычки нужно выбирать в зависимости от нагрузок, которые они воспринимают. Лучше заливать их сразу в проеме, а не на земле – это сэкономит деньги и время.
Во-вторых , окна лучше делать с четвертью.
В-третьих , перемычки для оконных и дверных проемов лучше выбирать наиболее простые – ненесущие. Для этого нужно позаботиться о наличии армированных поясов и максимально легких конструктивных элементах.
