На что поставить гараж пенал на даче. Сборка своими руками гаража ракушки (пенала): как установить, размеры, чертежи. Возведение домика для машины

Гараж в отличие от охраняемой автостоянки обеспечит защиту машины не только от противоправных действий хулиганов и злоумышленников, но и атмосферных осадков, например, града. Также снизит влияние ультрафиолетовых излучений на лакокрасочное покрытие. К тому же он избавит владельца авто от бесконечных и дорогостоящих визитов на автомойку, так как не всем удается самостоятельно избавиться от помета пернатых или клейкого сока липы. В статье рассмотрим, как сделать гараж ракушку своими руками.

Преимущества и недостатки гаража ракушки

Гараж возводится как по индивидуальному, так и по типовому проекту из кирпича, газо-, пеноблоков, металла. Но получить разрешение на строительство такого капитального сооружения из-за земельного дефицита, особенно в крупных мегаполисах, практически невозможно.

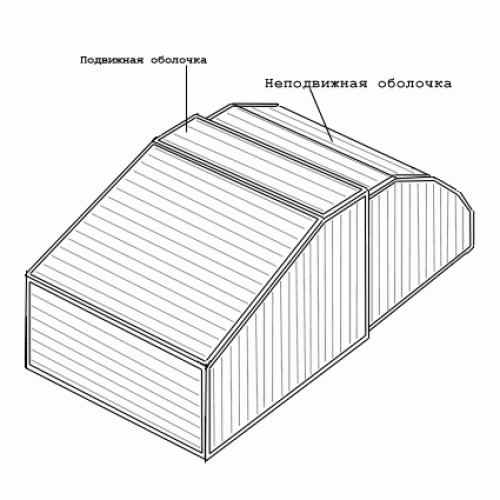

Выход есть - здесь аналогом выступает гараж-ракушка или так называемый пенал. Такая конструкция юридически уподобляется тенту, поэтому его можно построить как на узаконенном земельном участке, так и на любом пригодном для парковки месте.

При этом для владельца автомобиля постройка ракушки принесет очевидные преимущества:

низкие затраты на его приобретение и установку. А постройка гаража собственными силами значительно сократит финансовые расходы;
его легкий вес позволяет выполнить строительство без капитального основания, только в некоторых случаях может понадобиться столбчатый фундамент;
наличие места для хранения инструмента, садового инвентаря и прочих очень «нужных» вещей, например, старого велосипеда, лыж и так далее;
защита автомобиля от угонщиков и вандалов, атмосферных осадков, воздействия солнечных лучей;
возможность хранения автотранспортного средства в непосредственной близости от места проживания;
легкий и быстрый монтаж/демонтаж этой конструкции позволяет владельцу при необходимости транспортировать его на дачу или в деревню.

Но при возведении металлической конструкции важно учитывать некоторые нюансы:

гараж не должен препятствовать проезду спецтехники (скорой помощи, пожарной машине);
не следует выбирать место на канализационных люках. Во-первых, это блокирует доступ к ним для обслуживания, во-вторых - неприятный запах в ракушке обеспечен;
необходимо помнить, что такая конструкция занимает больше площади, чем одно парковочное место, что может привести к недопониманию с другими владельцами машин;
зачастую самодельные ракушки имеют не совсем эстетичный вид, поэтому при постройке следует уделить внешнему виду такого гаража особое внимание, дабы не испортить своим «творением» прилегающую к дому территорию.

Инструмент и расходные материалы для строительства металлического гаража ракушки

Схема будущей постройки и план работ поможет приобрести необходимое количество материала во избежание простоя. Если отсутствует какой-либо инструмент, например, болгарка или сварочный аппарат - его можно взять взаймы у друзей или соседей, значительно сократив финансовые затраты. К тому же предусмотрительные действия позволят приобрести строительные товары по сниженным ценам в период межсезонья.

Инструмент:

сварочный аппарат, электроды;
дрель, сверло Ø12;
болгарка, отрезной и шлифовальный диск;
шуруповерт;
рулетка, маркер, уголок 90°.

Материал:

металлический квадратный профиль 50х50 мм;
профилированные листы С20 или выше;
листовой прокат толщиной 5 мм;
болты (гайки) 12х120 мм;
петли дверные Ø16 приварные;
винты, оснащенные прессшайбой и наконечником-сверлом;
пенопласт 50 мм;
строительный клей «Жидкие гвозди».

Благодаря малому весу конструкции ее устанавливают без какого-либо фундамента. Ракушку можно монтировать на любом ровном покрытии, при необходимости поверхность разравнивается щебнем крупной фракции 40х70.

Для более удобной и быстрой сборки ракушки рекомендуется осуществить работы сначала по изготовлению отдельных секций. Каждый рез металлических деталей зачищается шлифовальным диском, что значительно облегчает последующие сварочные работы.
Позже останется лишь смонтировать подготовленные сегменты непосредственно на месте. Проделанные заранее рабочие отверстия под метизы сделают сбор частей намного быстрее. Даже 2 человека могут справиться с выполнением всех действий.
Готовые рамы в обязательном порядке обрабатываются антикоррозийным составом, и затем производится покраска всех элементов. После того как каркас будет собран, точки, предназначенные для сварных дверных петель зачищаются. После монтажа петель места сварки окрашиваются.

Если есть возможность, то желательно провести электричество в гараж-ракушку. Для этого хватит одной лампы и пары розеток. Вся проводка пропускается в гофре. Данные работы осуществляются с применением медного провода в двойной изоляции. Для освещения можно взять проводящую жилу диаметром 0,5 мм, розеток - 1,5 мм.
Обустройство помещения завершается монтажом антресолей для инструментов. Если площадь не позволяет установить полки, тогда доску просто закрепляют на стене, и прибивают к ней гвозди, которые послужат в качестве крючков.
Ракушку желательно утеплить, здесь чаще используют такой материал, как пенополистирол, так как ему можно придать любую форму. Монтировать его рекомендуется на специальный клей.

Элементы стен гаража-пенала

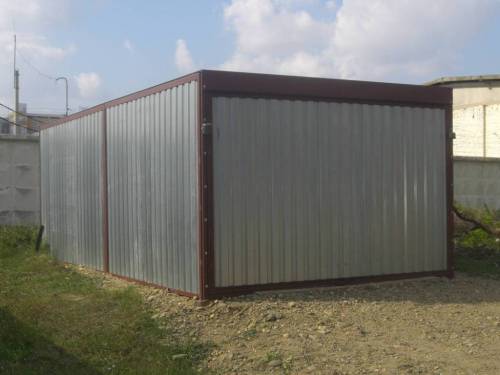

Более популярным вариантом является гараж ракушка в виде пенала.

Оптимальным размером считается конструкция 3х6 м и высотой 2,5 м, поэтому при строительстве следует отталкиваться от этих габаритов. Наклон крыши будет осуществлен за счет разницы в длине вертикальных стоек. Скат может быть осуществлен в любую удобную сторону. В данном случае, наклон приходится на заднюю часть гаража.

Чтобы построить «пенал» своими руками необходимо визуально разделить его на 7 секций, где одна из них представляет собой цельную заднюю стенку, боковая стена состоит из 2 сегментов (соответственно умножается на 2) и ворота, которые выполняются из 2 створок.

Задняя стенка

Для выполнения данного металлического каркаса размерами 2,2х3 м необходимо подготовить по два отрезка из квадратного профиля 50х50 мм соответствующих этим габаритам. Также нужна 1 поперечина длиною 2,9 м, которая придаст дополнительную прочность, послужит местом крепления профилированного листа и пенопласта. Внутренние параметры конструкции составят 2,2х2,9 м.
Сваривать элементы следует на ровной поверхности, соблюдая прямые углы и проверяя отклонения уровнем. Перекладина монтируется посередине, отступая от верхнего края 1,1 м.

Боковые стенки

Как было сказано выше, боковая стена состоит из двух каркасных элементов.

Для сборки первой конструкции понадобится металлический профиль следующих размеров:
l = 3,0 - нижняя перекладина;
l = 3,01 - верхняя перекладина;
h = 2,2 м - вертикальная стойка, которая будет привариваться непосредственно к задней стенке;
h = 2,3 м - стойка, монтируемая к прилежащей секции.
После того как были соединены все части, по центру необходимо приварить дополнительную распорку для усиления конструкции - l = 2,9 м. Для этого высота стоек делится пополам, соответственно с одной стороны лага монтируется на высоте 1,1 м, с другой - 1,15 м.
Второй каркас для боковой стены монтируется также из отрезков квадратного проката длиною:
2,3 м - вертикаль, крепящаяся к краю предыдущей конструкции;
2,5 м - крайняя стойка, к которой в последствие будет выполнен монтаж створки ворот;
3,0 - нижняя перекладина;
3,1 - верхняя перекладина.
После сборки рамы, приваривается поперечина длиною 2,9 м. Точки монтажа высчитываются путем деления высоты стоек на 2. В данном случае 2,3:2=1,15 м и 2,5:2=1,25 м.
Эти две секции между собой будут крепиться с помощью болтов, для которых заранее проделываются рабочие отверстия требуемого диаметра.
Таким же образом осуществляется рамы-заготовки для другой стороны «пенала».

Дополнительные крепежные элементы

Для укрепления всего каркаса гаража необходимо установить снизу и сверху перекладины. «Пол» будет укреплен в 3 местах, верхняя часть конструкции - 4 точках. Они заранее нарезаются из металлического проката толщиной 5 мм пластины 50х100 мм.
Таких заготовок должно быть 14 штук, где в 10 из них высверливаются 2 отверстия с обеих сторон, отступая от края примерно 1-1,5 см. Эти подготовленные элементы привариваются к перекладинам по центру, таким образом, чтобы отверстия располагались по обеим сторонам перекладины.
Подготовка оставшихся 4 пластин осуществляется немного иначе: от края пластины отмеряется 1,5 см и высверливается отверстие, от него отступается еще 1,5 см и выполняется второе. Поперечина приваривается к заготовкам с самого краю, образуя букву «Г» соответственно отверстия должны находиться по одну сторону.

Каркас двустворчатых ворот

Каркас створки двери осуществляется из металлопроката 50х50 мм. Здесь будут необходимы 2 вертикальные стойки длиною 2,6 м и 3 отрезка по 1,395 - верхняя и нижняя перекладины, и 1 горизонталь, которая приваривается по центру рамы, в данном случае, точки монтажа находятся на расстоянии 1,3 м от верха стоек.

Вторая створка выполняется аналогичным способом.
Ушки для навесного замка можно приобрести в готовом виде либо изготовить самостоятельно из пластины 5 мм. Они привариваются после сборки всего каркаса гаража.

Установка гаража ракушки

Быстрее и легче данные действия выполняются тремя рабочими, в крайнем случае справиться можно и вдвоем. Для удобства собранные рамы стабилизируют с помощью подпорок и после окончания работ их удаляют.

Сразу следует отметить, что затяжка болтовых соединений выполняется «вполсилы». Окончательная фиксация производится только после сборки всех элементов конструкции.

Этапы монтажа подготовленных секций:

укрепить каркас задней стенки укосинами;
установить первую секцию боковины, проверить возможные отклонения с помощью уровня. Отверстия под болты выполняются сквозь две рамы, точки их размещения следует расположить примерно в 20 см от верха и низа каркаса. Слегка закрутить метизы;
аналогичные действия: монтаж и крепеж производятся и с другой стороны;
к боковым каркасам монтируются вторые подготовленные рамы стены;
устанавливаются 3 нижние поперечные лаги с шагом равным 2 м. Распорка Г-образного вида выступает в роли элемента, соединяющего передние вертикальные стойки боковых сторон. Эта поперечина монтируется таким образом, чтобы ее пластины были обращены внутрь гаража;
подобные действия выполняются и в верхней части металлической конструкции. Осуществляется монтаж 4 распорок, и расстояние между каждой будет составлять 1,5 м. Последняя перекладина формирует контур гаражных ворот;
на этом этапе все болты основательно затягиваются;
монтаж ворот начинается с крепления дверных навесов. Точки сварки должны располагаться в 20-30 см от верхней и нижней рамы. При установке зазор между вертикальными стойками и дверьми должен составлять около 2,5 см, а щель между 2-мя створками двери - 1,5 см;

на рамы ворот привариваются ушки для навесного замка;
далее, металлический каркас обшивается профилированными листами. На стенах их располагают вертикально с нахлестом в одну волну. Крепеж осуществляется в каждый второй прогиб. На углах гаража устанавливаются специальные наружные доборные элементы, которые защитят конструкцию от попадания дождевой влаги или снега;
накрывается кровля. Данные работы начинаются с нижней части крыши. Профилированный лист должен выступать за линию карниза не менее чем на 40 мм, образуя свес.

Количество и цена материала для гаража ракушки

Ниже приведено количество материала, которое необходимо для возведения гаража-ракушки размерами 3х6 м и высотой 2,5 м, а также указана средняя стоимость всех комплектующих:

Профилированные листы . Суммарная площадь всех поверхностей гаража составляет 62 м², средняя стоимость ≈ 170 рублей/м². Значит 62х170=10 540 рублей.
Саморезы . Крепеж профилированного листа производится саморезами, на 1 м² уходит около 5-6 метизов - на 62 м² понадобится примерно 350 штук. Умножаем на среднюю цену за штуку 2 руб. и получаем 700 руб.
Комплектующие к профнастилу . Внешний уголок можно приобрести по 90 руб./м, для данного строительства нужны 10 м. Общая сумма составит 900 рублей.
Квадратный профиль 5х5 см . Для строительства понадобиться 110 м металла, количество умножается на 50 рублей/м=5 500 руб.
Листовой металл. Для изготовления 14 пластинок 5х50х100 мм требуется примерно 1,5 м стальной полосы или 0,075 м². Средняя цена листовой стали - 1 063р/м², путем несложных вычислений получаем следующий результат - 80 руб.
Болты. Поперечины монтируются при помощи метизов М12 длиной 70 мм, таких болтов будет необходимо 28 штук. Цена за 1 крепеж равна 11 руб. - 28х11=308 руб. Для связки отдельных элементов каркаса между собой нужны 8 болтов М12х120 мм. В этом случае стоимость составит 136 руб.
Петли приварные . Для гаражных ворот приобретаются две пары петель, каждая может стоить от 45 до 70 руб. В среднем получается 115 рублей.

Таким образом, общие затраты на строительство мини-гаража собственными силами не превышают и 20 тыс. рублей.

Готовая «ракушка» обойдется примерно в 38 000-40 000 рублей, к данным расходам прибавляется и затраты на его сборку - около 3 000 руб. Итого - новая металлическая конструкции будет стоить 41 000-43 000 руб.

Как и многие другие приятные нововведения, ракушка появилась после 91-го года, когда серьезные перемены в законодательстве дали возможность приравнять такую конструкцию к простым тентам, избавляя себя от необходимости оформления бумаг на него. Благодаря этому, в короткий срок, ракушки стали мегапопулярными.

Компактные, легкие, они появились во всех городах и поселках, причем делалось это без какого согласования с чиновниками, что было радостью для автомобилистов , ведь ни для кого не секрет, что одно хождение по бесконечности кабинетов бюрократов, может вывести из терпения даже самого терпеливого человека, что уж говорить за траты.

Но… многое изменилось и не в лучшую сторону с 2006 года , когда новые власти задумались о том, с кого бы еще вытянуть копеечку, другую.

Решение пришло быстро: нужно заставить платить хозяев ракушек , которых – тысячи тысяч.

В 2006 году было объявлено постановление Правительства РФ, согласно которому, владелец гаража ракушки обязан выкупать землю , на которой стоит конструкция.

«Благородные» чиновники предложили даже свою цену – 300-360 тыс. руб. за участок, в противном случае, гараж может быть снесен, как незаконная постройка. Разумеется, такое решение стало резонансным в обществе автомобилистов, но…

Поэтому, прежде, чем ставить ракушку , продумайте дальнейший ход событий. Лучше всего ставить его на своей земле, в частном владении, тогда никакие юридические моменты не испортят настроение.

Итак, плюсами гаража-пенала является следующее:

защита автомобиля от вандалов, дождей, солнечных лучей;
создание места для склада инвентаря, рабочего инструмента;
легкость конструирования;
экономичность.

К минусам можно отнести несколько пунктов:

простенький внешний вид;
с 2006 года проблемным моментом стало право собственности на участок, на котором стоит пенал;
также следует помнить, что нельзя ставить ракушку на канализационных люках или на пути у проезжающей спецтехники (пожарной, скорой помощи и др.).

Об истории, законах, плюсах и минусах мы поговорили, теперь, приступим к главному вопросу: технологии сооружения . Но прежде, надо подготовить участок для будущей ракушки.

Подготовка места

Монтаж пенала не занимает много времени. Но, как и в случае с установкой капитального гаража, очень важно подготовить участок. Во-первых, необходимо очистить участок от мусора и выровнять его, а затем отсыпать щебнем и хорошенько утрамбовать.

Чтобы заезд был более комфортным , можно при помощи арматуры, залитой бетоном, сделать удобный спуск. Участок готов, теперь заготавливаем необходимые материалы и чертежи гаража ракушки своими руками.

Гараж пенал своими руками — чертежи :

Инструмент

Нам понадобится:

дрель со сверлом на 12;
шуруповерт;
уголок на 90°;
рулетка;
болгарка;
сварка;
электроды;
диски для шлифовки и резки.

Из материалов нужно будет заготовить:

металопрофиль 50х50 мм маркировки не ниже С20;
крепежи (болты, винты и гайки);
дверные петли;
пенопласт;
клеевой состав «жидкие гвозди».

Размеры гаражей-ракушек и технология строительства

Как установить гараж пенал (ракушку) — пошаговая инструкция:

Первым делом устанавливаются опоры . Их должно быть шесть штук: четыре – по углам сооружения и две посередине для баланса и устойчивости конструкции. Опоры помогут ракушке быть крепче, надежнее и избежать деформации. Если вы думаете переносить со временем гараж, то закреплять опоры не стоит, если гараж планируется стоять на месте годы – то лучше вбить в опоры специальные крепежи, штыри и забетонировать их.

Следующий этап – выкладка основания . Для этого берем две доски шириной около 20 см и толщиной не менее 5 см. Чтобы придать гаражу веса и прочности, можно в углах смонтировать «косынки» из жести (можно из фанеры).

Шарнирами крепим рамы к основанию и пропускаем шнур по углам.

Когда конструкция готова, пора приступить к обшивке . Она выполняется из прочной, водонепроницаемой ткани. Подойдет ткань для изготовления походных палаток.

Последний этап работ заключается в установке боковых и задней стен, крепеже ворот и монтаже крыши, после чего можно уже благоустраивать готовый гараж, настелив в нем пол и наведя уют по своему вкусу. При желании также можно сделать второй этаж конструкции.

Размеры гаража ракушки:

Сборка гаража пенала:

Собираем стандартную конструкцию пенала высотой 2.5 м , площадью 3х6 м . Наклон крыши, исходя из разницы в размерах стоек, идет на заднюю часть сооружения.

Перед началом , мысленно разделим будущий гараж на семь элементов. Это: боковые стены, каждая из которых состоит из двух частей, задняя стена, являющая собой цельный элемент, ворота, представленные двумя створками.

Задняя стена выполняется следующим образом:

Подготавливаются два отрезка металопрофиля соответствующих размеров и поперечина, длиной 2.9 м . Поперечина сделает гараж прочным и станет точкой крепления пенопласта с профлистом.

Теперь варим заготовки . Обязательно проверяем уровнем прямые углы, чтобы не было перекосов, исправить ошибку после будет трудно, поэтому лучше сразу быть предельно внимательным и осторожным.

Отступая от верхней точки 1.1 м, посередине монтируем перекладину , опору всей конструкции. Боковые стены, как уже отмечалось выше состоят из двух частей.

Сборка первого элемента заключается в монтаже нижней, верхней перекладин , вертикальной стойки . К задней стене привариваем вертикальную стойку. Также не забываем монтировать к прилежащей части стойку для устойчивости.

Залог крепости и надежности гаража-ракушки – это грамотно установленные стойки. Нехватка одного элемента приведет к перекосу всего сооружения.

После монтажа всех частей боковой стенки, привариваем еще одну распорку , длиной 2.9 м. Без нее гараж будет шатким.

Далее собираем раму боковой стены из верхней, нижней перекладин, вертикали и крайней стойки, к которой немного позже мы приварим ворота .

После того, как будут возведены стены по всем правилам, самое время браться за укрепление пола.

Верхняя часть сооружения укрепляется в четырех точках, — только в трех.

Предварительно делается нарезка профлиста размером 50х100 мм. и здесь очень важно, чтобы толщина листа была не менее 5 мм.

Всего должно быть 14 заготовок , и в десяти из них делаются отверстия для крепежей. Эти заготовки потом надо приварить по центральной оси к перекладинам.

Каркас ворот также варится из листа 50х50 мм . Но для изготовления ворот уже понадобятся две стойки вертикального типа, 2.6 м. в длину и три нарезки длиной 1.4 м: одна горизонтальная, нижняя и верхняя стойки. Все элементы варятся к центральной части каркаса.

Чтобы облегчить себе задачу по сборке гаража, лучше сначала заготовить отдельные секции , и только потом собирать их воедино.

ВНИМАНИЕ: Металлические детали необходимо зачищать при помощи шлифовального диска . Такая процедура сократит время на сварке. Рамы нужно обработать антикоррозийной смесью, и только после этого можно приступать к покраске пенала гаража, но никак не иначе.

При возможности, хорошо бы провести и теплоизоляцию в гараже, для создания комфортной атмосферы, ведь гараж обычно используется не только как стояночное место, но и как склад для хранения инвентаря, и автомастерская . Установка розеток не займет много времени, проводка двойной изоляции медного провода пропускается в гофре.

В качестве утеплителя многие автомобилисты используют пенополистирол . Это – универсальный материал, отличающийся очень неплохими теплоизоляционными характеристиками и долговечностью. Кроме того, материал легко принимает любую нужную нам форму, с ним легко работать. Монтаж теплоизоляционного слоя проводится при помощи обычного строительного клея.

Сборка гаражей пеналов занимает в среднем около трех дней, причем справиться можно и силами двух человек. По сравнению с установкой капитального гаража, это необременительное дело. Теперь вы знаете главные этапы технологии монтажа, основные правила сборки . Ну, а нам остается только пожелать вам удачи и доброго дня.

Гараж-пенал — металлическая конструкция, достаточно легкая и компактная по размерам. Его можно использовать не только по прямому назначению — для безопасного содержания автомобиля. Он отлично подойдет и для оборудования мастерской или кладовой для хранения инвентаря, инструментов, строительных материалов, техники. На дачном участке ему можно найти применение в качестве временной бытовки или хозяйственного помещения.

Мы предлагаем достойный выход из тупиковой ситуации! Постройте компактный гараж-пенал: цены на такое сооружение колеблются в среднем от 1000-1500 $, что очень дешево по сравнению со средней рыночной стоимостью на более-менее приличный капитальный «автодомик».

Гараж-пенал изготавливается из металла — оцинкованного профнастила. Этот материал не подвергается коррозии, устойчив к внешним механическим воздействиям и обеспечивает прочность и жесткость сооружения. Согласно расчетам, крыша такого типа гаража выдерживает снеговую нагрузку до 100 кг/кв. м. Его выгодные качества очевидны:

Занимает минимум места. Стандартные размеры строения: длина — 6 м, ширина — 3 м, высота — 2,5 м. Они могут быть изменены в зависимости от габаритов автомобиля. Гараж-пенал устанавливается как стоящим отдельно, так и примыкающим к любому зданию. Это важно в условиях городской среды и на других территориях, так как позволяет эффективно использовать занимаемую площадь.

Простота монтажа (сборки) — экономия времени. Конструкция довольно просто собирается буквально в течение 1-2 дней. Для того чтобы выполнить монтаж своими руками, понадобятся шуруповерт, крепежные и рабочие инструменты. Причем при необходимости коробку можно в короткие сроки разобрать без вреда для ее дальнейшего использования. Также не должно возникнуть трудностей с ее транспортировкой. Все элементы разместятся в кузове обычной газели или манипулятора. Количество циклов сборки/разборки металлического гаража не ограничено.

Удобное месторасположение. За счет легкого веса (около 500 кг) сооружения его не требуется устанавливать на специально заложенный фундамент. Достаточно подготовить площадку — выровнять и укрепить гравием или заложить платформу.

Длительный срок эксплуатации. Материал изготовления коробки — профнастил, по сведениям производителей имеет срок службы до 50-70 лет, что является очень хорошим показателем качества и долговечности. Для удобства и создания комфортных условий автомобильный домик можно утеплить и оборудовать внутри полки, стеллажи для нужд ремонта и хранения.

Доступная стоимость — экономия финансов. В сравнении с капитальными строениями гараж-пенал объективно ниже по цене. К тому же основную сумму расходов необходимо внести единоразово, а не как, например, в арендуемом автомобильном паркинге — ежемесячно.

Возведение гаража пенального типа обходится без оформления многочисленной документации на его регистрацию и узаконивание.

Строить самостоятельно или покупать?

Определившись с решением об установке гаража-пенала, многие автовладельцы сталкиваются с вопросом, каким образом это осуществить. В свободной продаже можно найти и приобрести все расходные и основные материалы, крепеж, инструменты, чертежи. И самостоятельно своими руками собрать и установить на заранее выбранной территории. Одной из существенных трудностей в таком варианте будет выбор и устройство механизма открывания дверей. Распашные ворота дешевле и проще в обслуживании. Модификация автоматического срабатывания на открывание дороже и требует тщательного наблюдения в процессе эксплуатации.

Совет: устройство крыши необходимо сделать с небольшим наклоном в удобную сторону — для схода снега. Иначе придется регулярно очищать кровлю, чтобы избежать деформации или возможного протекания.

Множество объявлений в газетах «куплю гараж» и постоянное увеличение количества автомобилей в мегаполисах позволяют использовать идею сборки конструкций пенального типа для организации бизнеса. Это в достаточной степени выгодно, поскольку относится к узкой специализации и не требует значительных первоначальных вложений финансовых и трудовых ресурсов.

Гараж-пенал своими руками: как построить правильно

Гараж-пенал для авто, как и любой другой, можно использовать для безопасного хранения автомобиля и выполнения мелкого ремонта. Строительство капитального гаража из кирпича или другого подобного материала стоит достаточно дорого.

Для экономии средств и времени можно своими руками соорудить гараж из профнастила. Как это сделать подскажет предлагаемая статья.

Особенности гаражей-пеналов

Основа конструкции – несущий профнастил из оцинкованной стали, представляющий собой гофрированный холоднокатаный стальной лист с защитным антикоррозийным покрытием тонкой пленкой окиси цинка. Толщина листа может быть 0,7 – 1,5 миллиметров, но его волновой профиль позволяет увеличить жесткость конструкции, придать ей легкости и элегантности.

Пенальный гараж хорошо может вписаться в любом пространстве, без нарушения общего архитектурного решения. При этом позволяется выбрать нужный цвет.

Название «гараж-пенал» непосредственно связано с его конструкцией - компактностью и эргономичностью. Размеры гаража-пенала соответствуют размерам хранящегося в нем автомобиля и позволяют размещать устройства на свободном месте участка, точно вместившись на отведенном месте. Конструируя гараж-пенал, размеры его «коробки» выбираются с учетом всех пожеланий заказчика.

При этом решается:

Где будут храниться запасные части.
Куда поставить средства по уходу за автомобилем.
Где расположить инструменты.
Сколько следует оставить свободного пространства для обслуживания автомобиля.

Устройство гаража такой конструкции дает множество преимуществ.

К ним относятся:

Экономия средств . Цена сооружения гаража-пенала намного ниже, по сравнению с капитальными строениями.
Конструкция имеет небольшой вес . Его можно быстро сложить и разложить на новом месте для чего понадобится всего несколько дней. Основное время, при этом, идет на подготовку основания и приобретение комплектующих для стройки, что увеличивает продолжительность работ.
Легкий и малогабаритный гараж позволяет устанавливать его без фундамента, сделав лишь асфальтированный участок или хорошо выровняв жесткий слой почвы.
Простота сборки . Инструкция по сборке гаража-пенала позволяет выполнить монтаж конструкции даже тому, кто до этого никогда не выполнял строительные работы.
Удобное место для установки устройства. Его можно разместить на небольшом участке близко возле дома.
Автомобиль надежно защищен от посягательств вандалов.
Гараж-пенал можно не регистрировать или узаконивать . что освобождает его владельца от множества проблем с оформлением документов.
Профнастил имеет хорошую устойчивость к механическим повреждениям . а антикоррозионное покрытие предохраняет материал от образования ржавчины.

Из каких элементов состоит гараж-пенал

Когда проектируется гараж-пенал, чертеж указывает его габаритные размеры.

Высота – 2,5 метра.
Ширина – 3 метра.
Длина – 6 метров.

При изготовлении устройства предпочтение отдается именно таким габаритам. Наклон крыши выполняется за счет разной длины вертикальных стоек. Скат кровли может быть в любую удобную сторону. В предлагаемом на фото варианте, наклон выполнен на заднюю часть конструкции.

Гараж-пенал из профлиста

Схема сборки гаража-пенала состоит из следующего:

Гараж-пенал схема сборки

При решении установить гараж-пенал, как собрать его подскажет такая технология:

Изготовление каркаса задней стенки с размерами 2,2х3 метра. Для этого берутся:

две длины квадратного профиля 50х50 миллиметров;

одна поперечина длиной 2,9 метра, Для придания стенке дополнительной прочности к ней будут крепиться профилированный лист и пенопласт для утепления. Внутренние размеры сборочного элемента составят 2,2х2,9 метра.

Совет: Сварку конструкции следует выполнять на ровной поверхности, с соблюдением прямых углов и уровнем контролировать любые отклонения.

Монтируется перекладина посредине каркаса, отступив от верхнего края 1,1 метра.

Собирается гараж-пенал. Длина его боковых стенок состоит из двух сегментов.

Для сборки первого понадобятся длины металлического профиля:

для нижней перекладины - 3,0 метра;

для верхней перекладины - 3,01 метра;

для вертикальной стойки - 2,2 метра, она будет привариваться прямо к задней стенке;

для стойки - 2,3 метра, крепится элемент к прилежащей секции.

Совет: После сборки всех частей, по центру приваривается дополнительная распорка для усиления конструкции длиной 2,9 метра.

Для сборки второго каркаса боковой стены берутся отрезки квадратного проката длиной:

вертикальный элемент - 2,3 метра, крепится с краю предыдущей конструкции;

крайняя стойка - 2,5 метра, к ней будет монтироваться створка ворот;

нижняя перекладина - 3,0 метра;

верхняя перекладина -3,1 метра.

После сборки всей рамы, приваривается по центру конструкции поперечина, длина ее берется 2,9 метра.

Две боковые секции крепятся между собой болтами, для которых заранее сверлятся отверстия нужного диаметра.
Так же образом собирается каркас для другой стороны «пенала».

Какие необходимы дополнительно крепежные элементы

Для придания жесткости всему каркасу конструкции необходимо снизу и сверху установить дополнительные перекладины:

«Полы» укрепить в трех местах.
Верхнюю часть гаража в четырех точках.

Для этого заранее нарезаются заготовки из листа металла толщиной пять миллиметров с размерами 50х100 миллиметров – 14 штук. В 10 из них сверлятся по два отверстия с обеих сторон, отступив от края примерно один сантиметр. Эти элементы привариваются по центру к перекладинам так, чтобы отверстия находились по обе стороны перекладины.

В оставшихся четырех пластинах сверлятся два отверстия: одно от края пластины отступив 1,5 сантиметра, а второе через столько же от первого. Поперечина приваривается с самого края этих элементов, образуя букву «Г». При этом отверстия должны располагаться по одну сторону перекладины.

Как изготовить каркас двустворчатых ворот

Для его изготовления используется такой же металлопрокат:

Две вертикальные стойки по 2,6 метра.
Три отрезка по 1,395 метров, которые составят: верхнюю и нижнюю перекладины, и горизонталь, привариваемую по центру рамы.

Вторая створка изготавливается аналогичным способом.

Для установки навесного замка (см. Гаражный замок: какой лучше) ушки можно приобрести готовые или сделать самостоятельно из пластины толщиной пять миллиметров. Привариваются они после общей сборки каркаса для гаража-пенала.

Установка гаража на месте

Совет: Для облегчения работ собранные рамы фиксируются подпорками, которые после окончания работ удаляются. Затяжка болтовых соединений предварительно выполняется «вполсилы». После установки всех узлов конструкции производится окончательная фиксация.

Порядок монтажа подготовленных секций:

Укрепляется укосинами каркас задней стенки.
Устанавливается первая секция боковины.
Контролируются с помощью уровня возможные отклонения.
Отверстия под болты сверлятся сквозь две рамы. Размещаются они примерно в 20 сантиметрах от низа и верха каркаса.
Слегка фиксируются метизами.
Аналогично монтируется другая сторона.
К боковым каркасам крепятся вторые рамы стены.
Устанавливаются три поперечные нижние лаги с шагом по два метра.
Г-образной распоркой соединяются передние вертикальные стойки на боковых сторонах. При этом ее пластины должны быть обращены внутрь гаража.
Такие же действия выполняются и вверху металлической конструкции.
Выполняется монтаж четырех распорок с расстоянием между ними 1,5 метра.
Установка последней перекладины формирует контур ворот для гаража.
Все крепежные элементы основательно затягиваются.
Для крепления ворот привариваются шарниры.

Совет: При монтаже зазор между створками и вертикальными стойками должен составлять примерно 2,5 сантиметра, а просвет между створками двери около 1,5 сантиметров.

На рамы ворот крепятся ушки для установки навесного замка.
Каркас обшивается профилированными листами. Вертикально их располагают на стенах с нахлестом в одну волну. Крепеж ставится в каждый второй прогиб. Для защиты конструкции от дождя и снега в углах гаража, снаружи ставятся специальные доборные элементы.
Накрывается кровля. Начинается покрытие гаража с нижней части его крыши (см. Чем покрыть крышу гаража: подбираем вариант). Профилированный лист при этом должен выступать не менее 40 миллиметров за линию карниза, образуя свес.

Как устроен пенал-гараж, размеры для его изготовления и порядок сборки конструкции хорошо показывает.

http://1pogarazham.ru

Вопрос о необходимости домика для автомобиля рано или поздно становиться перед владельцем «ребром», и каждый стремиться решить его с наименьшими затратами. На смену цельно - сварным металлическим гаражам, получившим признание еще несколько десятилетий назад, сегодня пришли гаражи - пеналы. Современный аналог разработан с учетом решения всех недостатков, которые были присущи его предшественнику.

Что такое гараж-пенал?

Основой конструкции гаража-пенала является несущий оцинкованный профнастил, который представляет собой «гофрированный» лист холоднокатаной стали с защитным антикоррозийным покрытием в виде тонкой пленки окиси цинка. Несмотря на малую толщину от 0,7 до 1,5 мм, показатель «травмо-устойчивости» этого металла в разы выше стандартно используемой гладколистовой стали. Волновой профиль увеличивает жесткость конструкции, придает ей легкость и элегантность.

Пенальный гараж с успехом вписывается в любое пространство, не нарушая при этом общего архитектурного решения. Дополнительным плюсом можно считать возможность выбора нужного цвета.

Название «гараж-пенал» напрямую связано с компактностью и эргономичностью конструкции. В связи с современным дефицитом свободных метров на земельных участках, возможность заказать домик для авто строго по размерам машины, очень актуальна. Сооружение не займет лишних сантиметров и точно впишется на отведенное место. При расчете размеров «коробки» учитываются все пожелания заказчика. Места для хранения запанных частей, средств по уходу за машиной и инструментов будут предусмотрены с учетом эффективного использования полезных площадей.

Самыми главными аргументами в пользу гаражного пенала служат сборно-разборная конструкция и возможность неоднократной сборки/разборки гаража без повреждения его конструктивных элементов. Впечатляют и сроки возведения постройки, которая может быть собрана лишь за пару часов. Только вдумайтесь! 2 часа и готов кров для «лошадки».

Немаловажным является и малый вес сооружения. Под гараж - «пенал» не требуется возводить дорогостоящий массивный фундамент. Достаточно заасфальтировать площадку или устроить платформу из столбиков, которые можно не заглублять в грунт.

Производство гаражей пеналов.

На рынке представлено несколько модификаций пенальных гаражей со стандартными параметрами. По желанию потребителя можно выполнить «коробку» и «начинку» по индивидуальному заказу.
Простота конструкции и сборки, а также невысокая себестоимость делают производство гаражей - «пеналов» доступным и прибыльным бизнесом.

Все гениальное просто! Для возведения конструкции понадобятся стальной уголок, листы оцинкованного «профнастила», вытяжные заклепки, пружинный механизм для откидывания вверх ворот и сварочный аппарат. И все!

Сначала из стального уголка собирается сварной каркас здания, на который с помощью вытяжных заклепок крепят «профилист». Таким же образом отдельно изготавливают ворота. Затем на готовую «коробку» крепят пружинный механизм и устанавливают ворота. Гараж готов!

Если подойти к этому делу серьезно, то, даже не имея семи пядей во лбу, можно понять, что при правильном расчете и четком планировании это может принести неплохие доходы. Стоимость материалов довольно не высока, да и на рынке они представлены достаточно широко. В России гаражи - «пеналы» пользуются достаточным спросом в условиях современных городов и цены на них составляют порядка 20 - 30 тысяч рублей, что значительно превышает их себестоимость.

Толщина пленки покрытия из окиси цинка может быть предложена в нескольких вариантах:
. повышенный - от 40 до 60 мкм (самый надежный)
. 1-й класс - от 18 до 40 мкм (средняя защита)
. 2-й класс - до 18 мкм

Фирмы, занимающиеся изготовлением гаражей, используют листы повышенного класса с двухсторонним нанесением оцинкованного покрытия. Такое покрытие в несколько раз увеличивает сроки эксплуатации конструкций и их сопротивление вредному воздействию различных сред. В данном случае срок службы металла возрастает, и продукция позволяет продлить его на несколько десятков лет.

Каркас гаража изготавливают из стального гнутого уголка, а раму для ворот из стального гнутого швеллера.

При изготовлении пенальных гаражей применяются только материалы самого высокого качества и новейшие технологии, представляющие единый производственный процесс. Указанные факторы позволяют обеспечить высший уровень качества и точности конструкций.

Показателем прочности конструкций может служить гарантия того, что она позволяет выдерживать 2-х метровый слой снега на крыше, что не является пределом.

Вперед -
