Освещение в доме

Как известно, правильно созданное освещение позволяет человеку комфортно проводить время и сохранять при этом свое здоровье. Поэтому, чтобы сделать все по правилам, необходимо рассчитать то количество светильников, которое нужно каждой конкретной комнате. Как это сделать, вы узнаете из этой статьи.

Зачем считать?

Многие люди считают, что производить подобные вычисления нет необходимости. Но они глубоко заблуждаются. По нормам освещенности, которые приведены в ряде нормативных актов, каждая комната в зависимости от предназначения имеет свой определенный уровень освещения.

Таблица уровня освещенности

Из установленных норм следует исходить при определении числа не только лампочек, но и светильников (люстр, светодиодных или точечных ламп и т.д.).

Обратите внимание! В нормативных актах нормы уровня освещенности для жилых помещений установлены минимальными. Поэтому при необходимости в ряде случаев их можно несколько варьировать.

Если же не учитывать подобных норм, то пребывание в помещении с неправильно организованным уровнем освещенности приведет к ухудшению здоровья человека, особенно со стороны зрительной, нервной и иммунной систем. Человек начнет гораздо быстрее уставать и станет более раздражительным и нервным. К такому развитию событий может привести не только неправильно подобранное количество световых приборов, но и неравномерный свет от лампочек и их неправильно подобранные технические параметры.

Как поступить?

Рассчитывать требуемое количество осветительных приборов (особенно для точечных и светодиодных ламп) следует для каждой комнаты, имеющейся в доме или квартире. Это объясняется тем, что все они имеют свое предназначение, свои габариты и собственные нормы уровня освещенности согласно приняты требованиям.
Особое внимание в данном вопросе надлежит уделить детской и кухне. Промышленные и офисные помещения также подпадают под категорию повышенного внимания. Такая значимость освещения здесь связана с тем, что именно здесь люди пребывают длительное время. Поэтому неправильно подобранное количество светильников в этой ситуации будут наносить более ощутимый вред здоровью людей.
Провести расчет количества светильников для любого помещения сможет каждый. Для этого только необходимо знать алгоритм вычислений, а также те параметры, которые влияют на итоговый результат.

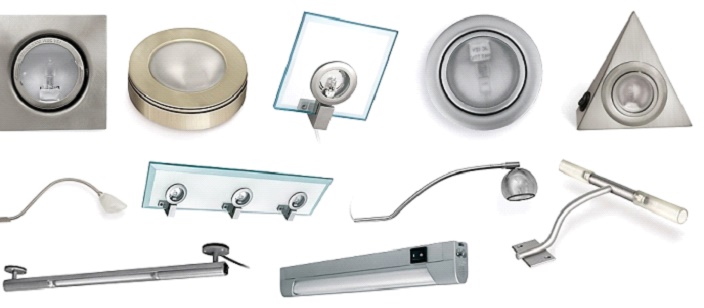

Разнообразие моделей

Сегодня люди все больше предпочтения отдают точечным и светодиодным приборам, устанавливая их в качестве основного или комбинированного освещения. Поэтому в этой статье мы рассмотрим принципы расчета светодиодных и точечных светильников для любого помещения.

Первый вариант расчетов

При определении числа светодиодных приборов используют метод коэффициента светового потока испускаемого источником света.

Обратите внимание! Данный метод подходит для подсчета количества любых типов осветительных приборов, а не только светодиодного варианта. Он также годится для любого типа помещения.

Светодиодная модель

Суть этого способа заключается в вычислении коэффициента для комнаты, в основе которого берется ее размер, а также светоотражающие свойства поверхностей (потолка, пола и стен).
Чтобы произвести расчеты данным методом, необходимо знать следующие параметры:

а – длина комнаты;
b – ее ширина;
h1 – высота потолка.

Также вам понадобятся такие показатели:

коэффициент применения осветительного прибора;
коэффициенты отражения света от поверхности потолка, стен и пола;
расчетная высота – расстояние, находящееся между рабочей поверхностью (hp) и светильником;
вид используемой лампочки;
мощность используемых лампочек;

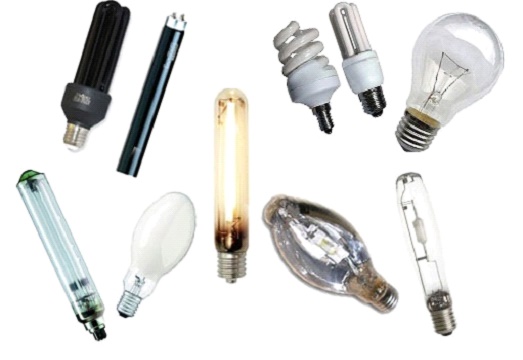

Виды лампочек

нормы освещенности.

Все эти параметры можно узнать из соответствующих нормативных актов для каждого конкретного помещения.
Алгоритм расчета включает следующие этапы:

определение площади помещения. Для этого ширину (b) умножаем на длину (а);
вычисляем индекс комнаты φ = S / (h — Кз) * (a + b);

Обратите внимание! Для вычисления индекса помещения вам понадобится знать такие показатели:

S – площадь комнаты;
h – ее высота;
Кз – вычисленный ранее коэффициент запаса;
а и b – ширина и длина комнаты.
затем определим коэффициент для применения прибора. Этот показатель можно узнать из таблиц серийности осветительной продукции. Для этого нужно знать индекс помещения и коэффициент отражения.

Теперь все готово для того, чтобы определить требуемое число осветительных приборов, используя формулу:
N = (E х S) / (U х n х Фл х Кз)
Значения из формулы расшифровываются так:

Е – необходимая освещенность для горизонтальной плоскости (Лк);
S – площадь (м2);
U – коэффициент применения осветительного прибора;
n — число лампочек, вкрученных в одно изделие;
Фл – световой поток, указанный для одной лампы (Лм);
Кз– коэффициент запаса. Этот коэффициент определяет снижение яркости свечения лампочки по причине ее износа и/или загрязнения осветительных элементов, а также загрязнения пространства освещаемых поверхностей.

После этого определяем коэффициент использования прибора. Вставляем все полученные значения в формулу и поучаем конечный результат.
Полученное число представляет собой оптимальное количество светильников, необходимое для создания качественного уровня освещенности для конкретной комнаты.

Второй вариант расчета

Здесь мы рассмотрим вариант определения количества точечных приборов.

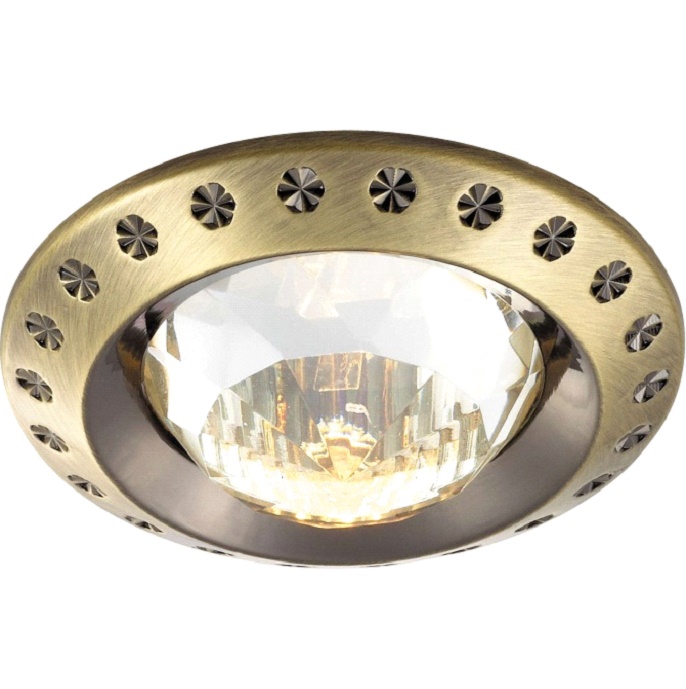

Точечная модель

Чтобы провести все необходимые вычисления, вам нужно проделать следующий алгоритм действий:

определяем площадь комнаты, для которой будут проводиться дальнейшие расчеты;
определяем мощность лампочек, которые применяются для освещения. Именно этот показатель имеет самое большое значение для определения числа точечных осветительных приборов;

Обратите внимание! Распределение источников света осуществляется по правилу: на 1 кв. м. площади, которую нужно осветить, следует использовать лампочку мощностью в 20 Вт. Таким образом, если мощность лампы в имеющемся светильнике составляет примерно 35 Вт, то на 1,5 кв. м. необходимо будет установить один осветительный прибор с таким источником света.

расстояние между такими точечными светильниками должно быть примерно 30 см. При этом от угла стены до ближайшего источника света должно быть примерно 20 см.

Исходя из приведенного алгоритма, вы сможете без особых проблем вычислить количество точечных светильников для любых габаритов.
В ситуации, когда точечные осветительные приборы будут размещаться только в качестве дополнительного освещения, тогда их количество можно несколько уменьшить. Кроме этого здесь будет рациональным размещение точечных светильников в конкретной зоне в качестве локальной подсветки.
При этом необходимо помнить, что норму освещения для такого рода осветительных приборов необходимо увеличить примерно на 15-20 %. Это следует делать в той ситуации, когда они выступают в роли основного освещения.

Интерьер

Последнее что следует учитывать в подобных расчетах – цветовая гамма интерьера. Этот параметр нужно обязательно брать во внимание, если вы хотите получить оптимальное освещение. Чем темнее будет обстановка, тем более яркими должны быть источники света. Мощность здесь нужно увеличить в 1,5-2 раза. Кроме этого можно немного увеличить и количество самих светильников.

Как видим, расчеты не так уж сложны, но они необходимы для вашего комфортного нахождения в любом помещении дома.

Изготовление оригинального биокамина своими силами

Правильное освещение в коридоре, соответствие нормам

При всех достижениях современной науки наилучшее освещение до сих пор предоставляет природа. Человеку остаётся только стремиться максимально приблизиться к показателям естественного света, которые обеспечивают нам солнце, и по возможности подражать. Именно поэтому к такому, казалось бы, банальному делу, как расчёт освещённости помещения, желательно подойти со всей ответственностью. Лучше, чем надо - всё равно не получится.

Правильное распределение света - залог уюта в комнате

Сам расчёт освещения состоит из (электрической или световой), количества светильников, а также количества ламп и мощности каждой из них. А вот факторов, которые могут повлиять на эти расчёты, довольно много.

Что нужно учитывать при расчёте

Сосредоточимся на тех характеристиках, которые могут быть учтены самостоятельно. Это:

тип помещения (гостиная, рабочий кабинет и т. д.);
высота потолка;
цвет напольного покрытия, мебели или стен;
наличие или отсутствие зеркал.

Уровень освещённости разных типов комнат зависит от их целевого назначения. То, что в гостиной или кухне будет нормой - для спальни уже слишком ярко, и наоборот. Высота потолка тоже имеет определённое значение. Стандартом при вычислениях считается высота до 3 м. Если она находится в пределах от 3 до 4 м - все результаты нужно умножить на 1,5, если больше - на 2.

Прежде всего, следует исходить из типа помещения

Учёт цветовой гаммы и наличия зеркал производится с помощью специальных коэффициентов и индексов. Если пытаться учесть абсолютно всё, то можно надолго застрять в этом процессе. В основном сложности возникают при выполнении зонирования помещения с помощью света. Но, с другой стороны, это больше касается сложных дизайнерских планировок, и такие данные входят в дизайн-проект. Постараемся дать , которые пригодятся в большинстве случаев.

Способы расчёта

Их можно выделить два:

По электрической мощности (в Ваттах).
По световой (в Люменах).

Для каждого варианта предусмотрены свои нормы, формулы и единицы измерения. Оба имеют свои достоинства и недостатки. Рассмотрим их более детально.

Считаем в Ваттах

требуемая мощность на квадратный метр.

Площадь находим по простой школьной формуле S=a*b. Далее, берём данные о необходимом количестве Ватт на 1 м 2 - в среднем это 20 Вт - и множим на площадь. Математически это будет выглядеть так: P=S*p, где P - общая мощность, p - номинальная для 1 м 2 . Теперь можно высчитать количество лампочек в помещении. Просто делим общую мощность на этот же показатель для одной лампы. То есть, если вы хотите осветить помещение, которое требует в общем 300 Вт с помощью лампочек в 75 Вт, то: 300/75=4 - именно столько источников света вам понадобится.

Рациональное использование источников освещённости позволит улучшить атмосферу в помещении

Следует отметить, что норма 20 Вт - очень приблизительна. И чтобы повысить точность, желательно использовать отдельные показатели по каждому типу помещения:

гостиная - 10–35 Вт;
кухня - 12–40 Вт;
ванная комната - 10–30 Вт;
спальня - 10–20 Вт.

Все данные о мощностях мы умышленно привели для обычных ламп накаливания, как самых распространённых в наших краях. Производители более дорогих и в то же время экономичных видов зачастую указывают на упаковке какой по мощности лампе накаливания соответствует этот экземпляр.

Считаем в Люменах

Этот способ, с одной стороны, более точный, с другой - менее привычный. Хотя, если разобраться в единицах измерения, то ничего сложного в нём нет. Сложность заключается в том, что большинство из нас ассоциирует всё связанное с освещением с Ваттами. Но на самом деле эта единица измерения показывает лишь сколько ваша лампа потребляет электрической энергии. А сколько она при этом даёт света, её световой поток, измеряется в Люменах (Лм). В свою очередь, освещённость помещения измеряется уже в Люксах (Лк). 1 Лк равен 1 Лм на 1 м 2 . Объясняем проще. Если с помощью светового потока в 1 Лм осветить поверхность площадью в 1 м 2 - такая освещённость будет равна 1 Лк.

Дальше действуем по тому же алгоритму. Берём общую площадь, множим её на необходимую освещённость для 1 квадратного метра и получаем мощность светового потока, которая нужна для освещения всего помещения. Формула почти такая же, как и раньше: P=S*E. Где S по-прежнему площадь, P - общая мощность (теперь в Лм), а E - освещённость 1 м 2 в Лк.

Помните об эффективности каждого источника освещения

Чтобы воплотить эту формулу в жизнь понадобятся нормы по освещённости того или иного типа помещения. По разным нормативным документам они составляют:

гостиная - 100–200 Лк;
кухня 150–300 Лк;
ванная комната - 50–200 Лк;
спальня - 100–200 Лк.

Осталось произвести расчёт количества светильников. Для этого общую мощность (P) делим на световой поток от одного источника (F) - n=P/F. Здесь тоже потребуются определённые цифры. А именно световая мощность разных видов ламп. Почти всегда эти сведения можно найти на упаковке. Но на всякий случай основные из них приведём и здесь:

Подставив данные из таблицы в формулу над ней, количество источников света при использовании разных типов ламп.

Как мы и говорили, если внимательно отнестись к единицам измерения и не путать Люмены и Люксы - сам расчёт ничего сложного собой не представляет. При достаточном уровне ответственности и внимания произвести его сможет каждый. Но если эта информация вас немного озадачила - можем предложить произвести подсчёт онлайн. Для этого используйте специальный калькулятор освещённости помещения.

Предлагаем вам разобраться как правильно осуществить расчет освещения в зависимости от типа и размера помещения.

Степень освещения поверхности принято выражать в Люксах (Лк), а величину светового потока исходящего от определенного источника света измеряют в Люменах (Лм). Мы будем производить расчет уровня освещенности в два этапа:

первый этап - определения необходимой для помещения совокупной величины светового потока;
второй этап - исходя из полученных данных первого этапа - расчет нужного количества светодиодных ламп с учетом их мощности.

Этап №1 расчета.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .

Формулой = X * Y * Z рассчитывается показатель необходимой величины светового потока (Люмен) при этом:

X - установленная норма освещенности объекта в зависимости от типа помещения. Нормы приведены в Таблице №1,
Y - соответствует площади помещения в квадратных метрах,
Z - коэффициент поправки значений в зависимости от высоты потолков в помещении. При высоте потолков от 2,5 до 2,7 метра коэффициент равен единице, от 2,7 до 3 метра коэффициент соответствует 1,2; от 3 до 3,5 метров коэффициент составляет 1,5; 3,5 до 4,5 метров коэффициент равен 2.

Таблица №1 "Нормативы освещенности офисных и жилых объектов по СНиП"

Этап №2 расчета.

Получив необходимые данные о величине светового потока, мы можем вычислить необходимое количество светодиодных ламп и их мощность. В таблице №2 указаны значения мощности светодиодных ламп и соответствующие им показатели по световому потоку. Итак, делим полученное на этапе №1 значение светового потока на величину светового потока в люменах по подобранной лампе. В результате имеем нужное количество светодиодных ламп определенной мощности для помещения.

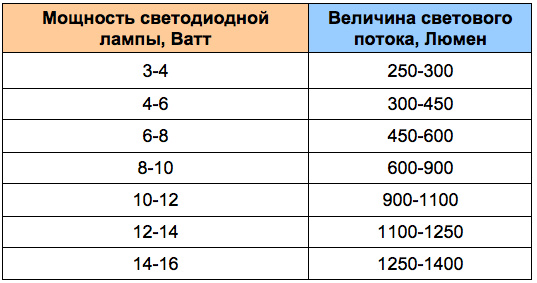

Таблица №2 "Значения светового потока светодиодных ламп разной мощности"

Пример расчета освещения.

150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.

Теперь согласно таблице №2 подбираем лампу, которая подойдет в установленные осветительные приборы, и которыми мы хотим осветить нашу комнату. Предположим, мы берем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, то для освещения нашей комнаты такими светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. В результате математического округления получаем 4 лампочки по 10 Ватт.

Важно помнить, что желательно в помещении добиться равномерного распределения света. Для этого лучше располагать несколькими источниками света. В случае если вы планируете создавать художественное освещение с несколькими светильниками, монтируемыми в потолок, мы советуем использовать 8 светодиодных лампочек по 5 Ватт каждая и равномерно распределить их по потолку.

Обратите внимание то за основу производимых расчетов мы взяли нормы СНиП принятые в нашей стране. Поскольку нормы эти разработаны и приняты были давно, многие наши клиенты говорят, что уровень освещения согласно этих норм для них мал и света явно недостаточно. Поэтому мы рекомендуем увеличивать эти нормы в 1,5-2 раза при этом устанавливая несколько выключателей, разделяя их по зонам помещения и по количеству светильников. Это позволит включить часть светильников и получить мягкое, не очень яркое освещение , а в случае необходимости, включить полное яркое освещение.

Одна из задач с которой зачастую сталкиваются при глубоком ремонте или строительстве жилых и офисных помещений, это уровень достаточного освещения. В ситуации, когда в качестве источников света используются обычные лампы накаливания, по опыту можно примерно определить необходимое количество и мощность лампочек, а вот если есть идея сделать жилье более современным и удобным, а при этом еще и регулярно экономить на освещении весьма существенные суммы, то имеет смысл присмотреться к светодиодному освещению. Так, какое количество и каких именно светодиодных ламп требуется установить, чтобы в помещении было достаточно светло и комфортно?

В этой статье мы представляем достаточно простой способ расчета и даем несколько полезных советов. Тем кто заинтересовался, что еще удобного и красивого можно сделать в своем жилище при помощи светодиодного освещения, мы рекомендуем прочитать еще одну нашу статью - " ".

Заметим, что предлагаемый нами способ расчета освещенности является достаточно точным для помещений правильной формы (прямоугольник или квадрат). Поэтому в случае помещений с более замысловатой формой мы рекомендуем либо делить эту площадь на простые фигуры и считать их отдельно либо сразу воспользоваться нашей консультацией по телефону в Москве или по электронной почте - см. раздел "Контакты "

Освещенность поверхности определяется в Люксах (Лк), а величина светового потока источника освещения измеряется в Люменах (Лм). Наш расчет будет состоять из двух предельно простых этапов:

расчет необходимой в помещении совокупной величины светового потока;
на основании полученных данных - определение необходимого количества светодиодных ламп и их мощности.

Этап расчета №1

Необходимая величина светового потока (Люмен) рассчитывается по формуле = X * Y * Z , где:
X - норма освещенности объекта. Выберите нужное значение в соответствии с интересующим Вас типом помещения по Таблице №1,
Y - площадь помещения в квадратных метрах,
Z - поправочный коэффициент на высоту потолков. Если высота потолков составляет от 2,5 до 2,7 метра, то коэффициент равен единице, если от 2,7 до 3 метра, то коэффициент равен 1,2; если от 3 до 3,5 метров, то коэффициент равен 1,5; если от 3,5 до 4,5 метров, то коэффициент равен 2.

Таблица №1 "Нормативы освещенности офисных и жилых объектов по СНиП"

Этап расчета №2

Расчитав величину светового потока теперь можем посчитать нужное количество и мощность светодиодных ламп. В таблице №2 указаны значения мощности светодиодных ламп и эквивалентные им значения по световому потоку. Делим полученное на первом этапе значение светового потока на величину светового потока в люменах по выбранной лампе. В итоге получаем необходимое количество светодиодных ламп конкретной мощности для помещения.

Таблица №2 "Значения светового потока светодиодных ламп разной мощности"

Пример расчета

Проведем пример расчета количества и мощности светодиодных ламп для жилой комнаты в многоквартирном доме, размером 20 квадратных метров и высотой потолков 2,6 метра.
150 (X) * 20 (Y) * 1 (Z) = 3000 Люмен.
Теперь по таблице №2 выбираем лампу, которой мы хотим освещать нашу комнату. Если возьмем все лампы в 10 Ватт, имеющие световой поток в 800 Люмен, получим, что для освещения нашей комнаты десятиваттными светодиодными лампами нам потребуется не менее 3000/800=3,75 лампочек. При округлении получаем 4 лампочки по 10 Ватт.

Однако при таком способе расчета надо принимать во внимание, что свет в помещении будет тем ровнее, чем больше источников света. Поэтому если Вы предполагаете делать дизайнерское освещение с несколькими светильниками, встраиваемыми в потолок, то мы бы рекомендовали использовать 8 светодиодных лампочек по 5 Ватт каждая и распределить их по потолку на равном расстоянии друг от друга, либо сконцентрировав их в наиболее нужной зоне помещения.

Еще раз заметим, что данный расчет производится по нормам СНиП принятым в нашей стране достаточно давно. Многие наши клиенты отмечают, что уровень освещения по этим нормам для них недостаточен и света в помещении не хватает. В этом случае мы рекомендуем умножать эти нормы в 1,5-2 раза и устанавливать несколько выключателей, разделяя их по зонам и по количеству светильников. Таким образом, в нужный момент, можно включить часть светильников и получить мягкое, не яркое освещение, а при необходимости, включив все светильники, можно будет получить уровень освещенности, сравнимый с операционной в больнице. При этом, даже такой высокий уровень освещенности будет потреблять в разы меньше электроэнергии, чем при использовании обычных ламп накаливания или энергосберегающих ламп.

В ближайшем будущем для Вашего удобства мы сделаем автоматический конфигуратор уровня освещения, с которым не придется вооружаться калькулятором для расчета.

Статьи о светодиодном освещении

Эта статья для тех, кто впервые задался подобным вопросом и не имеет технического образования. Светодиодное освещение - это освещение чего-либо с использованием относительно новых источников света - светодиодов. Светодиод это промышленно созданный кристалл, который при подключении к электричеству начинает излучать свет. Справедливо говоря, новым источником света светодиод назвать нельзя, т.к. он изобретен уже несколько десятков лет назад, но активно развиваться и использоваться во всех сферах нашей жизни он стал только в начале 2000 годов, благодаря новым открытиям в технологической области и существенным снижением стоимости производства.

Современные технологии не стоят на месте и научно-технический прогресс не оставляет без внимания такую сферу нашей жизни, как освещение. Развитие происходит как в сторону повышения светотехнических характеристик, так и в сторону появления дополнительных смежных технологических устройств, повышающих полезность светильников и системы освещения вообще. Мы говорим о многочисленных разновидностях светодиодных светильников со встроенными датчиками.

Мы решили сделать обзор, в котором будут собраны наиболее интересные отзывы о светодиодных лампах. Эти отзывы мы собрали как с наших покупателей (и продолжаем собирать), так и из интернета - с различных форумов, блогов, тематических порталов и прочих ресурсов. Получив большой объем данных мы его систематизировали, обезличили и получился некий набор интересных мнений и советов реальных людей, использующих светодиодные лампы дома, на даче, в офисе и т.д.

Клиенты нашего Интернет-магазина часто задают вопросы - какие светодиодные лампы лучшие, каких фирм? Чем конкретно они лучше? Можно ли доверять характеристикам ламп, указанным на упаковке? Можно ли покупать светодиодные лампы, изготовленные в Китае? Можно ли использовать светодиодные лампы в детских комнатах? Это лишь часть вопросов, которыми задаются покупатели при выборе лучшего для себя варианта. Причем подобные вопросы возникают тогда, когда покупатель уже знает какой именно тип ламп нужен и с какими характеристиками. В этой статье мы постараемся дать ответы на все эти вопросы и избежать новых головоломок для потребителя:-)

Светодиод - это полупроводниковый прибор, трансформирующий электрический ток в световое излучение. У светодиода есть общепринятая аббревиатура - LED (light-emitting diode), что в дословном переводе на русский язык означает "светоизлучающий диод". Светодиод состоит из полупроводникового кристалла (чип) на подложке, корпуса с контактными выводами и оптической системы. Непосредственно излучение света происходит от этого кристала, а цвет видимого излучения зависит от его материала и различных добавок. Как правило, в корпусе светодиода находится один кристалл, но при необходимости повышения мощности светодиода или для излучения разных цветов возможна установка нескольких кристаллов.

Это, безусловно, важнейший вопрос, поскольку мир сегодня стоит на пороге новой эры в технологиях освещения и надо быть уверенными в том, что светодиодное освещение не наносит вред здоровью. На сегодняшний день (2014 год) данный вопрос нельзя считать досконально изученным, поскольку период внедрения светодиодного освещения в жизнь человека еще достаточно мал и необходимое количество статистических данных для анализа еще не накоплено. Тем не менее, на текущий момент имеется огромное количество фактов и мнений профессионалов в этой области, свидетельствующих об отсутствии какого-либо вреда от светодиодного освещения.

Эта статья для тех, кто не разбирается в лампочках, типах их цоколей и электричестве вообще, но уже понимает, что использовать светодиодные лампы экономически гораздо выгоднее, чем лампы накаливания и даже чем люминесцентные (их часто называют "энергосберегающими"). Подобрать нужные светодиодные лампы очень просто и мы поможем Вам сделать правильный выбор, следуя по инструкциям ниже. Либо Вы можете сразу позвонить нам и мы с удовольствием поможем с выбором.

В этой статье мы расскажем о выгоде использования светодиодных ламп по сравнению с люминесцентными (их часто называют "энергосберегающими"), галогенными и лампами накаливания. Во второй части мы приведем экономический расчет окупаемости при замене ламп на светодиодные. Экономическая эффективность светодиодных ламп настолько очевидна, что Вам не потребуется никаких специальных знаний для того, чтобы самостоятельно сделать выводы.

В одной из наших статей мы рассказали о том, что такое светодиод и как он развивался. Сейчас мы хотим подробнее остановиться на нынешних лидерах отрасли - тех, кто производит светодиоды и светодиодные лампы. Это не одно и тоже, поскольку производители ламп не всегда делают светодиоды и наоборот, производители светодиодов не всегда занимаются массовым производством ламп на их основе. По официальным данным компании IMS Research на февраль 2013 года производство светодиодов сосредоточено в Китае (более 50%), далее Тайвань (около 20%), Южная Корея (около 10%), Япония, США, Европа и другие регионы (совокупно 20%).

Эта статья представляет собой практическое пособие для тех, кто собирается делать глобальный ремонт в квартире или доме и размышляет над тем, как сделать освещение будущего жилища удобным, уютным, уникальным, простым в обслуживании, но при этом экономным и экологичным. На сегодняшний день, действительно, есть над чем задуматься, так как светодиодное освещение становится совсем недорогим. Выбор мощности, размеров и внешнего оформления источников света очень богатый и свою фантазию можно не ограничивать. С чего же начать? Как правильно подойти к задаче? Для этого нужно понять, что именно Вы хотите сделать, а затем найти наиболее эффективные решения как с практической, так и с экономической точек зрения. Это не так сложно как кажется и мы с удовольствием поможем Вам в этом.

В нашем Интернет-магазине Вы можете приобрести светодиодные лампы и светодиодные светильники, подобрав их под задачу освещения любого объекта. Но наша деятельность ограничиваются далеко не только продажей - в составе нашей команды есть и многоопытные инженеры в области проектирования, производства, установки и дальнейшей эксплуатации систем управления освещением. Нашими партнерами являются многие инжиниринговые и дизайнерские компании, вместе с которыми мы можем реализовать проекты систем освещения объектов любого масштаба и сложности. Данное направление деятельности нашей компании представлено на рынке как проект WLightiT.

Понятие светотехнического расчета, как и любого другого технического расчета, подразумевает под собой выполнение определенных математических операций, объединяющих светотехнические параметры осветительных приборов (их числа, мощности, количества, расположения в помещении и других) с результирующими световыми показателями (освещенностью, яркостью и так далее) получающимися в результате их работы.

Число таких параметров и показателей может быть весьма разнообразным, из-за чего оказывается велико и число светотехнических задач. Расчеты условно можно поделить на прямые - когда параметры осветительных приборов определяются по заданным светотехническим показателям, и проверочные - в ходе решения которых, при известных параметрах, определяется ожидаемое значение показателей.

Достаточно разнообразными могут быть и способы расчета. Это, прежде всего, определяется характером решаемых задач: осветительные приборы или устройства бывают точечными, линейными или двухмерными; их светораспределение может быть круглосимметричным, иметь две, одну или ни одной плоскости симметрии; освещаемые поверхности могут быть вертикальными, наклонными или горизонтальными; интерес расчета может заключаться в определении наибольшего, наименьшего или среднего значения светотехнических показателей и так далее.

Вместе с тем, для решения одной и той же конкретной задачи довольно часто разными авторами методик расчета предлагаются различные пути, в практике же используются лишь некоторые предложения.

Разные методики и способы расчета отличаются степенью точности результатов расчетов.

Конечно, в первую очередь точность расчетов интересует инженеров-проектировщиков работающих в проектных организациях, так как объектами их деятельности являются общественные и административные здания, производственные помещения, дороги, парки отдыха и другие. То есть те объекты, в которых продолжительное время находится большое количество людей. В таких случаях в последнее время используют специальные платные или бесплатные программы (системы автоматического проектирования (САПР)), в которых инженер строит чертеж освещаемого объекта, выбирает необходимые световые приборы, имеющиеся в базе данных программы, расставляя их по объекту вручную или автоматически, и производит расчет. Иногда расчеты производятся и вручную с помощью калькулятора по известным методикам.

Для подавляющего большинства людей, проживающих в индивидуальных домах или квартирах и интересующихся вопросом обеспечения нормируемой освещенности жилых и нежилых комнат, достаточно произвести ориентировочный расчет освещения комнаты или расчет уличного освещения и определить необходимое количество светильников для ее достижения. Такой светотехнический расчет освещения можно выполнить при помощи специализированных онлайн-калькуляторов расчета освещенности. Такие калькуляторы сейчас распространены в сети интернет, на сайтах производителей световых приборов.

Познакомимся с перечисленными инструментами расчета освещенности.

Онлайн расчет освещения

Само выражение - "онлайн расчет", говорит о том, что необходимые вычисления производятся в сети интернет, а точнее на страницах сайтов имеющих такой сервис. Число таких сайтов достаточно большое. Если ввести в строке наиболее популярных поисковых систем "Яндекс" или "Google" поисковые запросы типа: - "Онлайн расчет освещенности помещения" или - "Расчет освещения калькулятор онлайн", то поисковики выдадут порядка десятка таких сайтов. К наиболее известным, можно отнести сайты фирм производителей световых приборов, таких как ОАО "Ардатовский светотехнический завод" и "Световые технологии". Также можно отметить очень интересный сайт "Онлайн калькулятор", который полностью посвящен тематике онлайн-расчетов и содержит на своих страницах огромное количество калькуляторов из разных областей наук и жизнедеятельности человека в целом. Подобные расчеты абсолютно бесплатны.

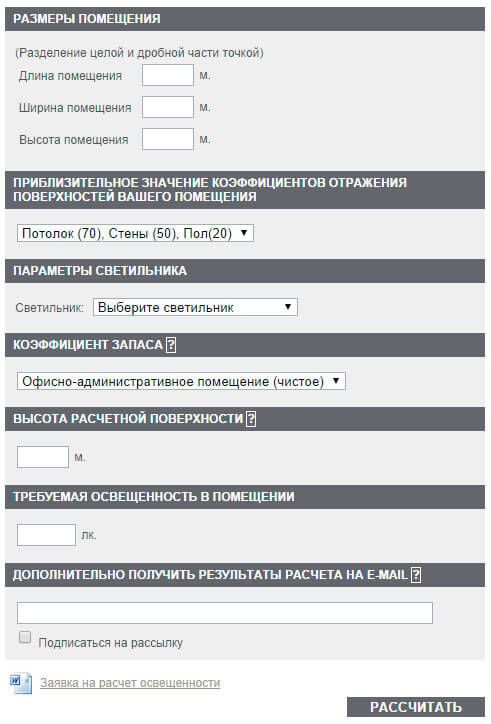

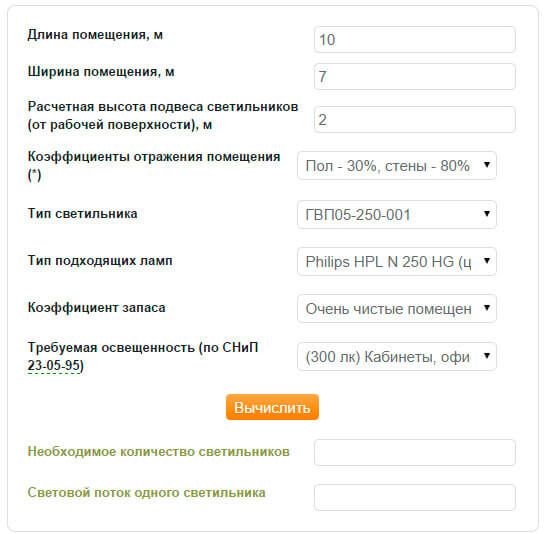

Рисунок 1. Форма расчета количества светильников Ардатовского светотехнического завода

Рисунок 2. Форма расчета количества светильников компании "Световые технологии"

Рисунок 3. Форма расчета количества светильников и светового потока одного светильника сайта "Онлайн калькулятор"

Как видно из рисунков результатом расчета всех калькуляторов является необходимое количество светильников для определенного помещения с заданными размерами. При расчете также задается минимальный ряд параметров, без которых расчет будет невозможен. Это коэффициент отражения поверхностей помещения (стен, потолка, пола); параметры светильника, а точнее его тип, так как, выбрав тип светильника все параметры светильника (кривые распределения света, световой поток и другие) применяются в расчете автоматически; тип ламп; требуемая освещенность помещения; коэффициент запаса (величина учитывающая снижение эффективности работы лампы и светильника); высота подвеса светильника и высота расчетной поверхности.

Программы расчета освещенности

Кроме онлайн расчетов существуют автономные программы, работающие на базе операционной системы Windows.

Первой программой такого рода, которую я обнаружил в интернете, является программа "Формула света", разработанная светотехнической компанией "Электро". Программа напоминает онлайн-калькуляторы, и по функциональности ничем от них не отличается.

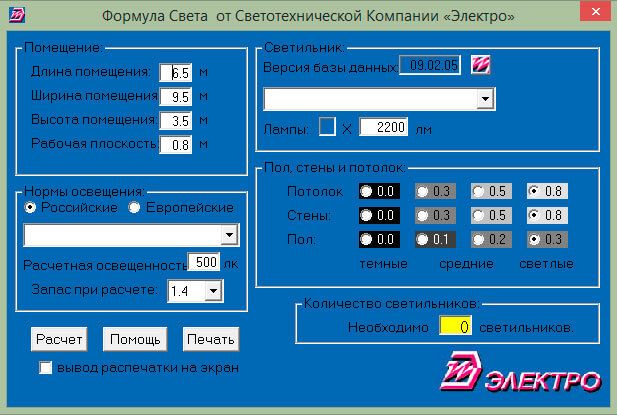

Рисунок 4. Рабочая форма программы "Формула света"

Заданными параметрами при расчете являются: габариты помещения; требуемый уровень освещенности; коэффициент запаса; тип светильника; коэффициент отражения. То есть все те, что задаются при онлайн расчетах. Результатом расчета является количество светильников требуемых для создания указанного в задании уровня освещенности помещения. Довольно скромно.

Стоить отметить, что программа давно уже не поддерживается и база данных световых приборов сильно устарела.

Рисунок 5. Результат расчета в программе "Формула света"

Мое мнение, программа полезна тем, у кого нет возможности подключиться к сети интернет. Хотя в данный момент таких людей, наверное, уже не найти.

Следующая, более интересная программа, дающая более точные результаты расчета, это - Beroes OS 1.1. Данная программа позволяет произвести расчет освещения в помещении зданий и сооружений двумя методами: методом удельной мощности и методом коэффициента использования светового потока. Кроме того, возможна проверка результатов расчета точечным методом и методом расчета от светящих линий с последующей коррекцией количества светильников и их размещения. Программа предназначена для проектных организаций и студентов учебных заведений, занимающихся расчетом искусственного освещения зданий и сооружений.

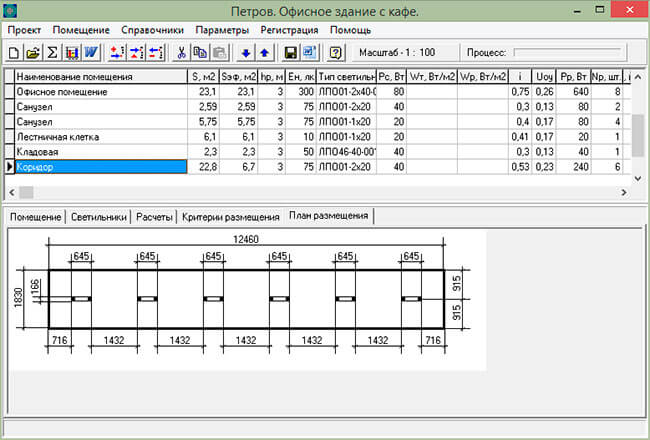

Рисунок 6. Вид главной формы программы Beroes OS 1.1

Проект программы является эквивалентом отдельного расчета искусственного освещения здания или сооружения, которые могут иметь неограниченное количество помещений. Программа позволяет управлять любым количеством проектов, создавая, открывая, удаляя и копируя их.

С первого взгляда программа немного сложна. Во всяком случае, мне не удалось сразу же после создания нового проекта добавить в него нужный светильник с лампой, чтобы рассчитать их общее количество. Зато возможности программы впечатляют. Программа распространяется бесплатно.

Системы автоматизированного проектирования

САПР "Компас"

Подобные результаты расчета можно получить и с помощью входящего в состав универсальной системы автоматизированного проектирования (САПР) "Компас-График", приложения "КОМПАС. Электроснабжение: ЭС/ЭМ". Приложение позволяет не только выполнить автоматическую расстановку световых приборов, расчет освещенности и в результате получить наглядную визуальную картину распространения светового потока в виде кривых сил света, но и выполнить целиком проект в части силового электрооборудования (ЭМ), внутреннего электроосвещения (ЭО) и электроснабжения (ЭС).

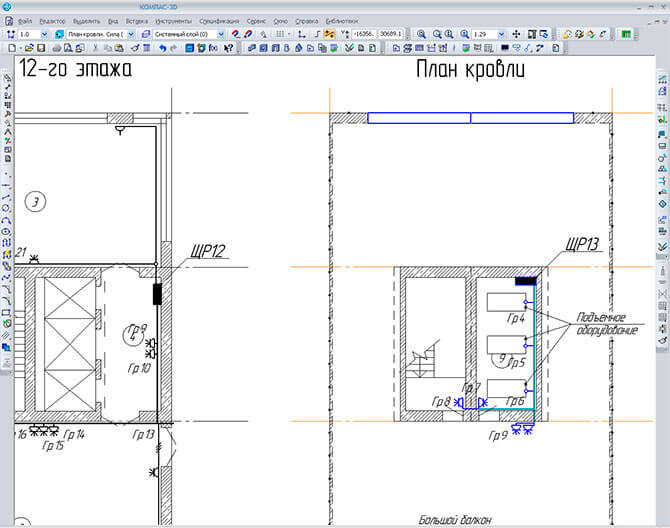

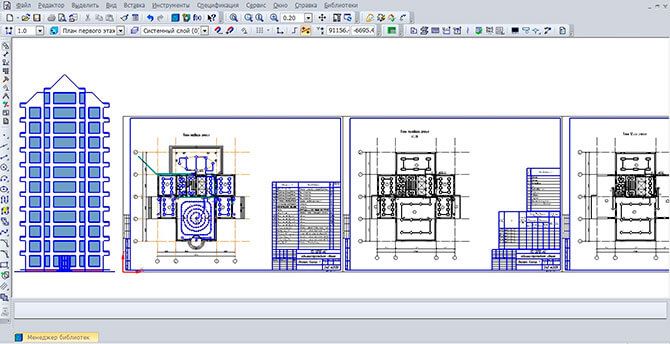

Рисунок 7. План расстановки оборудования, электрических щитов, подключения электроприемников к распределительным устройствам, трассировки кабеля

Рисунок 8. Расчет количества светильников методом коэффициентов использования Айзенберга Ю.Б.

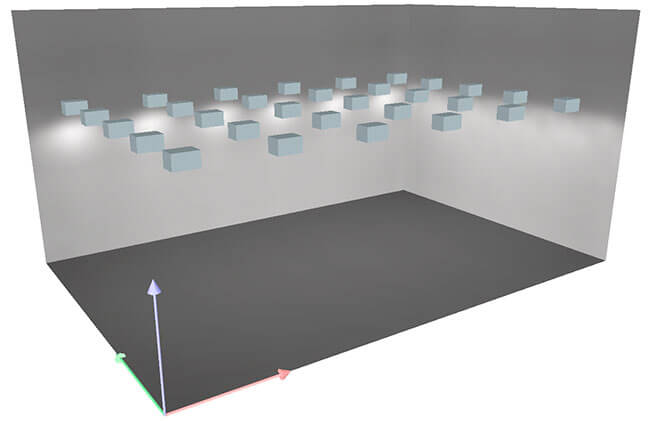

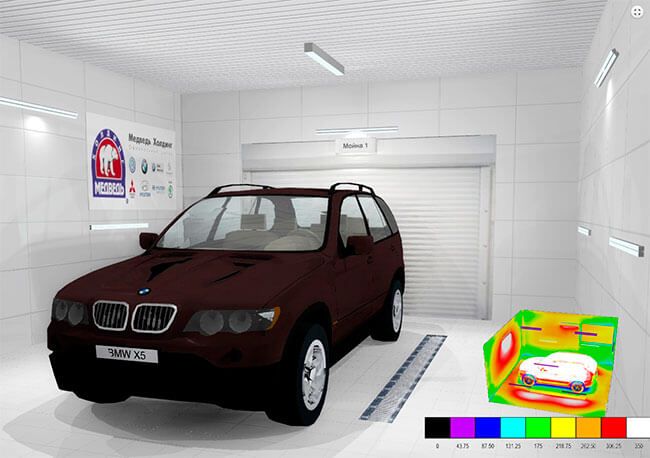

Рисунок 9. Просмотр построения в трехмерном пространстве светильников и кабельных трасс

Рисунок 10. План расположения оборудования и электропроводок

Рисунок 11. Однолинейная расчетная схема

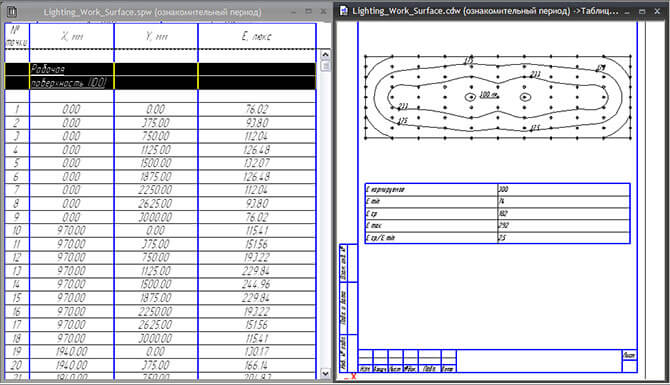

Рисунок 12. Таблица значений освещенности в помещении и изолюксы, дающие наглядную картину распределения освещенности

Единственный недостаток, заключается в том, что расчет освещенности производится только для прямоугольной области. То есть если вы построили помещение, форма которого отлична от прямоугольника или квадрата, то расчет будет произведен в пределах прямоугольной области, длина сторон которого равна максимальной длине стен помещения. Соответственно результаты немного отличаются от действительных. Но они вполне удовлетворяют строительным нормам и правилам при сдаче объекта после строительства или реконструкции. Мое мнение таково, что данную программу лучше всего использовать для расчета освещения производственного помещения.

САПР "DIALux"

И наконец, вкратце расскажем о шедевре всех программ светотехнического расчета, о системе автоматизированного проектирования профессионального освещения DIALux. САПР разработана инжиниринговой компанией DIAL GmbH, основным видом деятельности которой является измерение, испытание, аудит, а также проверка соответствию нормам и правилам используемых источников света, световых приборов, аппаратного и программного обеспечения.

САПР DIALux распространяется бесплатно, поэтому ее самая последняя версия может быть скачана с официального сайта, любым желающим www.dial.de . DIALux полностью русифицирована, поэтому особых трудностей с ее освоением, у большинства пользователей, возникнуть не должно.

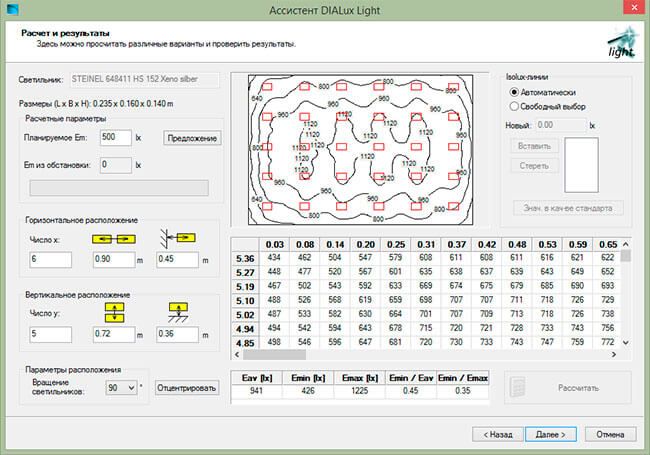

Функционал DIALux позволяет производить расчет освещения, как внутренних помещений зданий, так и наружных объектов, например, игровых площадок, спортивных сооружений, открытых складов, автомагистралей и других.

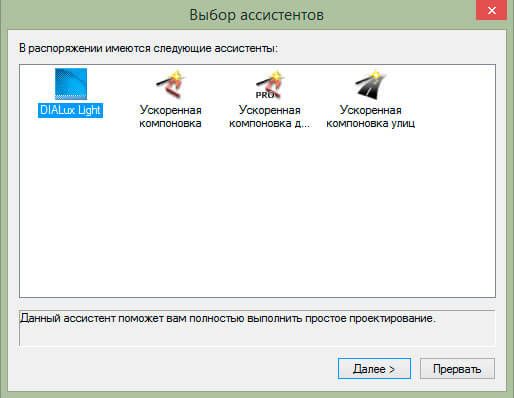

Если вы работаете в DIALux первый раз, то вы можете воспользоваться ассистентом, который предлагает несколько вариантов сложности компоновки освещаемого объекта.

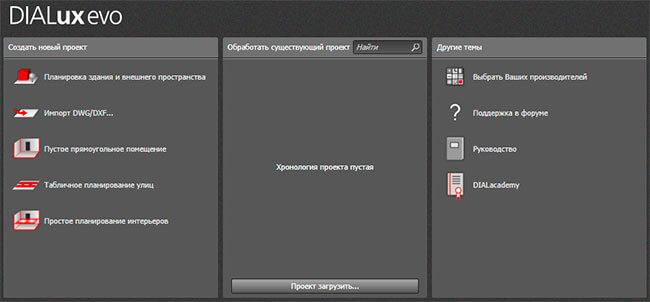

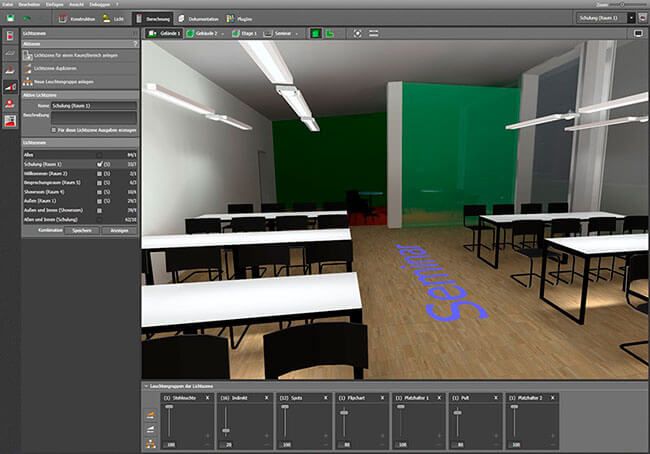

Рисунок 13. Диалоговое окно DIALux

Рисунок 14. Окно выбора ассистентов создания проекта

DIALux Light является самым простым способом ввода исходных данных и состоит из четырех этапов:

ввод проектной информации;
опрос геометрии помещения, расчетных параметров и выбора светильников. Нужно отметить, что с помощью данного ассистента, возможно, построить только прямоугольные и L-образные помещения;
размещение светильников с расчетом и индикацией результатов;
установка опций печати и распечатка результатов расчета.

Рисунок 15. Окно DIALux Light для ввода проектной информации

Рисунок 16. Окно DIALux Light для ввода исходных данных

Рисунок 17. Окно DIALux Light для изменения условий расчета

Рисунок 18. Окно DIALux Light с результатами расчета

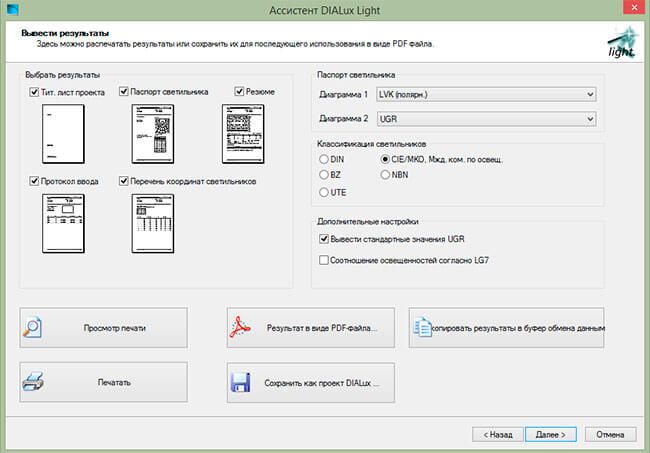

Рисунок 19. Окно DIALux Light для определения способа вывода результатов расчета

Рисунок 20. Трехмерная модель, получившаяся в результате расчета в DIALux Light

Второй способ ввода исходных данных в ассистенте позволяет быстро выполнить стандартные компоновки помещений. По способу ввода исходных данных он ничуть не сложнее DIALux Light но в отличие от него позволяет строить помещения полигональной формы, то есть имеющих сложную форму стен и углов.

Третий способ ввода идентичен второму, но почему-то рассчитан на более опытных пользователей. Хотя не по сложности не по функциональности его не превосходит.

Ну и наконец, при помощи четвертого способа ввода исходных данных можно быстро скомпоновать объект для уличного (наружного) освещения. Здесь также как и в DIALux Light нужно пройти три основных этапа:

задание дорожного профиля и иная информация;
задание критериальных полей и соответствующих им классов освещенности;
выбор и размещение светильников.

В качестве демонстрации возможностей САПР приведу несколько изображений с результатами расчета, которые были взяты на сайте "Freelance":

Рисунок 21. Пример расчета освещения спортивного зала

Рисунок 22. Пример расчета освещения автомойки

Рисунок 23. Пример расчета освещения автосалона Nissan

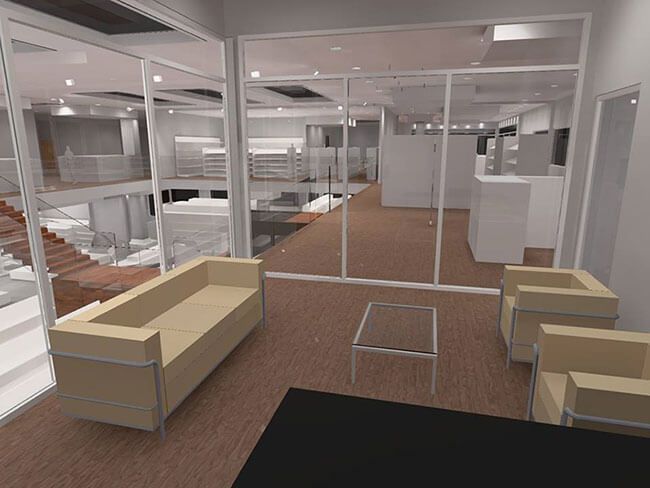

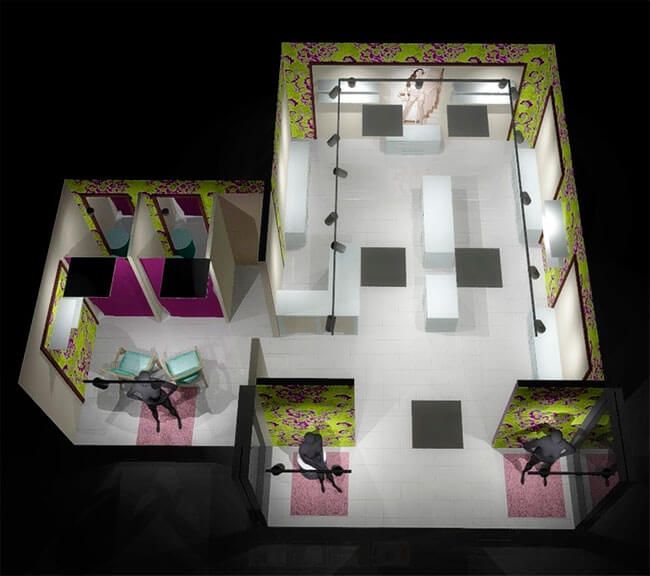

Рисунок 24. Пример расчета освещения магазина одежды

Рисунок 25. Пример расчета освещения входной группы ресторана

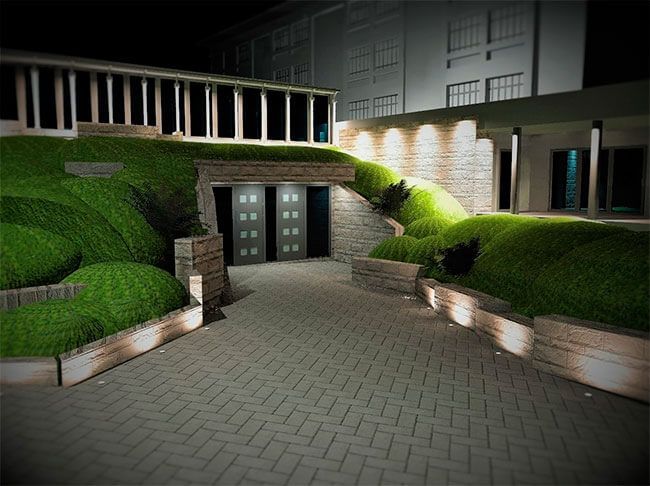

Рисунок 26. Пример расчета подсветки внешних стен жилого дома

Рисунок 28. Пример расчета освещения гостиничного номера (вид сверху)

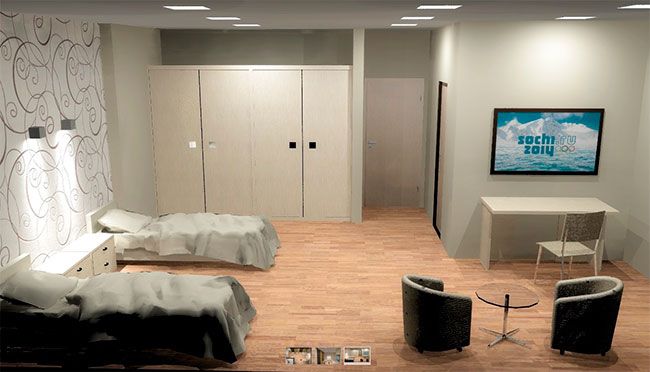

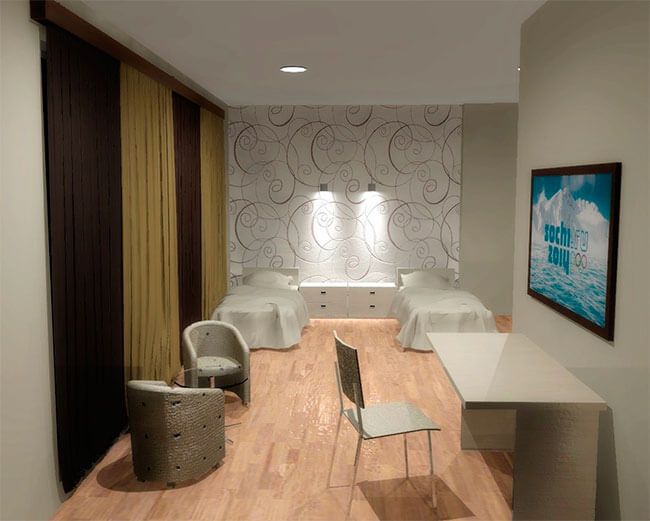

Рисунок 29. Пример расчета освещения гостиничного номера

Рисунок 30. Пример расчета освещения гостиничного номера

С октября 2012 года стала доступна новая САПР DIALux evo, предназначенная не только для расчета внутреннего и наружного освещения, но и для архитектурного проектирования в целом. Основным достоинством нового пакета является то, что в одном проекте одновременно можно создавать как наружные объекты (дороги, мосты, тротуары, спортивные сооружения, здания, озеленение и другое), так и внутреннюю компоновку помещений, включая мебель и бытовую технику.

Рисунок 31. Диалоговое окно DIALux evo

При расчете освещения данной САПР учитывается даже фотометрические свойства стекол. Это достоинство особенно важно, когда помещение, где производится расчет, имеет панорамное остекление.

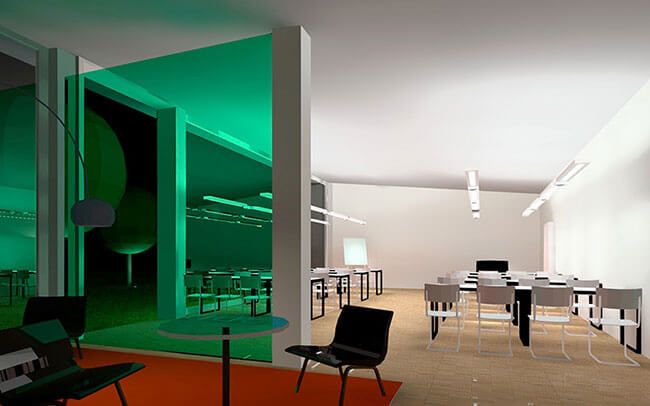

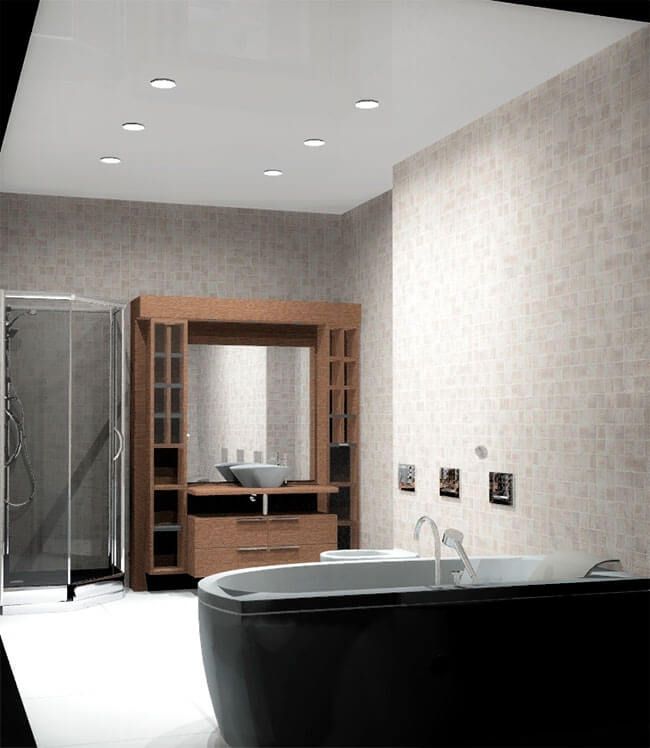

В целом сам пользовательский интерфейс пакета выглядит более функционально и интуитивно понятнее. Вот примеры рабочих окон и изображений полученных в результате работы в DIALux evo:

Кроме DIALux существуют и другие системы автоматизированного проектирования, имеющие похожий функционал и распространяющиеся бесплатно, ну или условно бесплатно, например, RELUX, но, на мой взгляд, DIALux заслуживает самого пристального внимания. Пакет разработан довольно давно, постоянно усовершенствуется и обновляется. Его основное преимущество перед другими САПР предназначенных для расчета освещения и визуализации получившихся результатов в виде трехмерного изображения, это то, что он полностью переведен разработчиками на русский язык.

Итак, если вам нужно быстро "прикинуть" какой уровень освещенности будет обеспечен при использовании тех или иных типов световых приборов воспользуйтесь онлайн-калькуляторами. Если у вас есть свободное время, желание построить трехмерную модель своего жилища и визуально оценить эффект от использования конкретного светового прибора, расположенного в том или ином месте, советую воспользоваться САПР DIALux или DIALux evo.

3.6666666666667 Рейтинг 3.67 (3 Голоса -ов)
