Рис. 5
Выходная цепь регулятора состоит из транзисторов Т1 и Т2, переключающихся с помощью управляющего транзистора Т3. Роль чувствительного элемента в схеме выполняет стабилитрон Д1, подключенный к входному высокоомному делителю напряжения R1 и RТ. Схема содержит цепочку обратной связи R4, С1. Терморезистор Rт, включенный в цепь входного делителя, позволяет поддерживать практически постоянным регулируемое напряжение при изменении окружающей среды, создавая тем самым благоприятный режим заряда АБ. Конденсатор С2 служит для фильтрации входного напряжения, поступающего на транзистор Т3. Резистор Rос введен для улучшения релейности действия схемы. Масса регулятора 25 г. Имеется и другие разработки: японской фирмы «Хитачи», немецкой фирмы «Бош».
Принцип работы генератора переменного тока проиллюстрирован на рис. Одна проводная петля проходит через полюсные наконечники мягко-железного подковообразного хомута. Открытые концы петли образуют выводы для внешней цепи. Постоянный магнит поворачивается между полюсами и устанавливает магнитное поле вокруг ярмо. Когда вал ротора приводится в действие приводом ремня вентилятора, постоянный магнит вращается на своей оси. В результате линии магнитного потока непрерывно прорезают два полупроводника петли.
Всякий раз, когда два полюса магнита примыкают к полюсам ярмо, максимальные потоковые линии проходят через два полупроводника, из-за которых поток тока устанавливается в контуре проводника индуцированной э.д.с. Базовый одноконтурный генератор. На рисунке 14А магнит вращается по часовой стрелке с его Северным полюсом с левой стороны и Южным полюсом на правой стороне железного хомута. Линии потока циркулируют вокруг ярмо по часовой стрелке от Севера до Южного полюса. Кроме того, движение магнита приводит к тому, что линии потока проходят через проводники, а индуцированное напряжение создает поток тока в проводящем контуре по часовой стрелке.
Интегральный регулятор напряжения отечественного производства R112А предназначен для работы со всеми генераторами Uн = 14 В и встраивается в щеткодержатель генератора (рис. 5). Регулятор состоит из металлического основания, на которое наклеено интегральное регулирующее устройство и жесткие выводы. Когда напряжение генератора ниже заданной величины, стабилитрон Д1 не пропускает ток, так как напряжение на нем меньше напряжения стабилизатора. При этом транзистор Т1 закрыт, так как потенциалы базы и эмиттера равны. По цепи, которую составляют резистор R5, диод Д2 и резистор R6, от источников идет ток; при этом база составного транзистора Т2 – Т3 оказывается под положительным потенциалом и в цепи база – эмиттер транзистора Т2, а затем база – эмиттер транзистора Т3 будет походить ток управления и составной транзистор открывается, соединяя цепь обмотки возбуждения генератора с минусом источника тока.
На фиг. 14В магнит теперь поворачивается еще на половину оборота, так что положение полюсов магнита меняется на противоположное, причем северный полюс находится на правой стороне ярмо и на Южном полюсе с левой стороны. В результате направление линий потока вокруг ярмо находится в направлении против часовой стрелки. Это изменяет направление потока генерируемого тока в направлении против часовой стрелки. Следовательно, направление линий потока потока постоянно меняется на противоположное, так что ток в проводниках непрерывно изменяется от максимального значения в одном направлении до максимального значения в противоположном направлении.
Рис. 6. Схема интегрального регулятора наряжения
Цепь тока обмотки возбуждения: плюсовый вывод источников тока – выключатель 33 – зажим В регулятора – ОВГ – зажим «Ш» регулятора – переход коллектор – эмиттер Т1 и Т2 – минусовый вывод источников. Когда напряжение генератора достигает заданного значения 13± 15,5 В, происходит резкое снижение сопротивления стабилитрона Д1, и через резистор R1, Д1 и переход база – эмиттер Т1 начинает проходить ток управления: Т1 открывается. Так как Т1 включен параллельно цепочке, состоящей из Д2 и R6, то при очень малом сопротивлении перехода коллектор – эмиттер открытого Т1 сила тока в цепи Д2 и R6 резко падает, а потому отрицательные потенциалы базы и эмиттера Т2 – Т3 оказываются равными, и составной транзистор Т2 – Т3 закрывается. При этом цепь обмотки возбуждения прерывается, что приводит к снижению напряжения генератора.
Преимущества электронных моделей
Ток с многократным изменением направления потока называется переменным током. С двухполюсным магнитом изменение его. направление происходит один раз в каждом полном обороте магнита. Выход, создаваемый одним полным оборотом, называется циклом переменного тока. Конструкция. На практике генераторы используют много проводных обмоток вокруг кольцевого хомута, известного как обмотки статора и хомут статора. Кроме того, ротор выполнен в две половины для дальнейшего уменьшения колебаний напряжения, и каждая половина имеет несколько сегментных полюсов одинаковой полярности, так что, когда они установлены вместе, они образуют кольцо чередующихся северных и южных полюсов.
Напряжение на стабилитроне также уменьшается и становится меньше напряжения стабилизации. Сопротивление стабилитрона возрастает и ток через него проходить не будет и Т1 закрывается, а Т2 – Т3 открывается. Цепочка обратной связи С1 и R4 ускоряет открывание и закрывание. Когда Т2 – Т3 закрывается, положительный потенциал его коллектора повышается и по цепочке R4 - С1 и переходу база – эмиттер Т1, а также через R3 действует импульс тока, способствующий более быстрому открыванию Т1, что ускоряет закрывание Т2 – Т3.
Изобразительное изображение ротора и статора. На рисунке показан покомпонентный вид типичного генератора переменного тока. Этот генератор переменного тока представляет собой трехфазную 12-контактную станцию с выпрямителем и микроэлектронным регулятором.
Ротор имеет обмотку поля, намотанную вокруг железного сердечника и прижатую к валу. На каждом конце сердцевины помещают железный коготь с образованием 12 магнитных полюсов. Каждый когт имеет 6 пальцев, чтобы сформировать отдельно северные поляки и южные поляки. Обмотка возбуждения магнита намотана вокруг мягко-железного сердечника. Две угольные щетки натираются на два медных кольца скольжения и контактируют с обмотками. Используются два типа щетки: Цилиндрический или бочкообразный тип, в котором два кольца скольжения размещены бок о бок.
Конденсатор С1 при этом за-ряжяется. Когда Т2 – Т3 открывается, С1 разряжается по цепи: С1 – R4 – коллектор – эмиттер Т2 – Т3 – корпус – резистор R3, а также эмиттер – база Т1 – С1, что способствует более быстрому закрыванию Т1, а следовательно, открыванию Т2 – Т3. При запирании составного транзистора прерывается ток в цепи обмотки возбуждения и в обмотке индуктируется ЭДС самоиндукции. Под действием этой ЭДС создается ток самоиндукции, который проходит через гасящий диод Д3, тем самым предотвращается пробой Т2 – Т3.
Тип лица, в котором две щетки установлены соосно с валом. Эти подшипники смазываются и герметизируются в течение срока службы. Центробежный вентилятор, расположенный рядом с шкивом, циркулирует через машину, чтобы охладить полупроводниковые приборы, используемые в системе, и предотвратить перегрев обмоток. Статор представляет собой слоистый мягко-железный элемент, прикрепленный жестко к корпусу, который несет три набора обмоток статора. Два способа, которыми могут быть связаны три набора обмоток, - это Звезда и Дельта.
Конструкция статора. Обмотки статора. Оба типа обмоток статора показаны на рисунке. Основное различие между двумя соединениями заключается в величине выхода. Это связано с тем, что только одна обмотка может быть установлена в любой момент времени в точке максимального магнитного потока, следовательно, значение 732. Энергия, генерируемая для обоих устройств с заданной скоростью, равна, и, следовательно, сравнение токовых выходов дает. Для выпрямления генерируемого тока некоторые генераторы устанавливают внешний выпрямитель селенового типа, но большинство устройств используют полупроводниковые диоды, предназначенные для создания сети мостов.
Конденсатор С2 выполняет роль фильтра. Интегральный регулятор Я120 работает с генератором Г373 с номинальным напряжением 28 В, отличается величинами сопротивлений резисторов делителя напряжения, установкой двух последовательно включенных стабилитронов и схемой включения в цепь питания обмотки возбуждения.
Регулятор напряжения: Коммутирующая и установочная аппаратура
Коммутирующая и установочная аппаратура автомобиля: выключатели и переключатели; электромагнитные реле и контакторы; разъемные и соединительные панели. Основным узлом коммутационных устройств является контактная часть, имеющая в конструкции изделий первой группы механической (ручной, пневматический и др.) привод и в конструкции второй группы – электромагнитный привод. По схеме коммутации выключатели и переключатели отличаются количеством коммутационных цепей, количеством позиций, числом выводов, исполнением привода – клавишные, кнопочные, повторные, вытяжные. Основными параметрами выключателей и переключателей являются номинальное напряжение, номинальный ток, схема коммутации, величина падения напряжения на контактах, ресурс по количеству циклов включения, отключения.
При трехфазном выходе 6 диодов расположены, как показано на фиг. 20, для полного выпрямления волны. Для потока этого постоянного тока требуется полная схема, поэтому для передачи тока от «земли» к активной обмотке используется соответствующий диод земли. В дополнение к токовой выпрямлению диоды не позволяют протекать ток от батареи, когда выходное напряжение генератора меньше напряжения батареи.
Трехуровневая схема регулирования
Поэтому диоды устраняют использование выреза, как это необходимо в системе зарядки динамо. Хотя регулятор шунтирующего напряжения широко не используется для обеспечения основного регулирования во многих приложениях, он тем не менее находит применение во многих других областях схемы.
По функциональному назначению можно выделить: главный выключатель; центральный переключатель света; многофункциональный подрулевой переключатель; переключатель системы стеклоочистки; переключатель отопления; переключатель указателей поворота; выключатель стоп-сигнала; выключатель аварийной световой сигнализации; выключатель различных управляющих и исполнительных устройств. В схемах электрооборудования автомобилей все больше распространение получают реле.
Основы регулятора напряжения шунта
Простая схема стабилитронного диода служит ярким примером регулятора напряжения шунта. Таким образом, регулятор напряжения шунта является важным элементом в технологии линейного электропитания. Основную операцию шунтирующего регулятора можно увидеть на диаграмме. По существу, нагрузка работает с резистором последовательно с источником напряжения и шунтирующим регулятором, а затем параллельно с нагрузкой.
Чтобы поддерживать постоянное напряжение на нагрузке, уровень тока должен проходить через последовательный резистор для поддержания требуемого напряжения на нагрузке. Нагрузка займет некоторое время, а оставшийся ток будет вытягиваться регулятором напряжения шунта.
Реле включения стартера; реле сигналов дальнего и ближнего света фар; электровентилятора в системе охлаждения двигателя; обогрева заднего стекла; отопителя; фароочислителей; отключения обмотки возбуждения генератора. Реле-прерыватели применяются в схемах контрольной лампы ручного тормоза стеклоочистителя. Электромагнитные реле делят на три группы по конструктивному исполнению; обычные; малогабаритные; специальные.
Схема спроектирована так, что при максимальном токе нагрузки шунтирующий регулятор практически не потребляет ток и при минимальном токе нагрузки, регулятор напряжения шунта пропускает полный ток. В результате можно видеть, что шунтирующие регуляторы неэффективны, поскольку максимальный ток выводится из источника независимо от тока нагрузки, то есть даже при отсутствии тока нагрузки.
Одной из наиболее распространенных и простых форм шунтирующего регулятора является простая схема стабилитронного стабилитрона, показанная ниже. Его работа очень проста. После более малого минимального тока диод Зенера поддерживает почти постоянное напряжение на своих клеммах. Последовательный резистор снижает напряжение от источника до диода Зенера и нагрузки. Поскольку стабилитрон поддерживает свое напряжение, любые изменения тока нагрузки не влияют на напряжение на диоде Зенера. Он принимает текущие изменения, необходимые для обеспечения правильного падения на резистор серии.
По схеме коммутации реле подразделяются на замыкающие, размыкающие и переключающие. Реле отличаются по режиму работы: продолжительному и кратковременному. В сильноточных цепях с токами свыше 50 А применяют контакторы на 12 и 24 В. Разъемы и соединительные панели служат для обеспечения монтажа жгутов и приборов электрооборудования, соединения тягача и прицепом, подключения внешнего питания, подключения переносной лампы и т. д.
Принцип работы регулятора напряжения
Цепь стабилитронного шунтирующего регулятора. В этой схеме регулятора напряжения шунта диод Зенера должен быть способен рассеивать мощность от максимального количества тока, которое он может обрабатывать. Это, скорее всего, будет немного больше, чем максимальный ток, подаваемый на нагрузку, поскольку диод Зенера должен будет пропускать весь ток, когда ток нагрузки равен нулю. Таким образом, общий максимальный ток, который будет принят диодом ток нагрузки плюс резерв на ток для поддержания опорного напряжения, когда нагрузка принимает его максимальный ток.
Регулятор наряжения: основные неисправности и их устранение
Электрические неисправности, которые можно определить по показаниям контрольных приборов.
1. Амперметр показывает разрядный ток при средней частоте вращения вала. Контрольная лампа заряда батареи (ВАЗ) горит полным огнем. Это указывает на неисправность приборов системы генератора, реле - регулятора или цепи зарядного тока, цепи возбуждения. Исправность цепей проверяется наличием и величиной напряжения от аккумуляторной батареи при неработающем двигателе. Для проверки цепи возбуждения генератора необходимо отсоединить провод от зажима «Ш» генератора и вместо разрыва цепи присоединить вольтметр и включить зажигание. Отсутствие напряжения свидетельствует об обрыве в цепи ОВГ. При исправном генераторе, если амперметр показывает зарядный ток, то это указывает на неисправность регулятора напряжения. Отсутствие зарядного тока может быть при слабом натяжении ремня привода ротора генератора.
Следует также отметить, что для схемы шунтирующего регулятора последовательное сопротивление состоит из значения сопротивления резистора и любого сопротивления источника. В большинстве случаев значение резистора серии будет доминировать, а сопротивление источника можно игнорировать, но это не всегда так.
Регулятор шунта с контуром обратной связи
Базовый регулятор напряжения шунта выше не имеет обратной связи, то есть он работает в разомкнутом контуре. Как можно предположить, производительность этой формы шунтирующего регулятора достаточна для многих приложений, но гораздо более высокие уровни производительности могут быть достигнуты путем обеспечения обратной связи на основе выходного напряжения регулятора напряжения шунта и подачи его обратно в систему, чтобы гарантировать, что требуемое выходное напряжение точно поддерживается.
2. Амперметр постоянно регистрирует большую силу зарядного тока. Причиной нарушения может быть неисправность регулятора напряжения, пробой силового транзистора, короткое замыкание проводов между «+» и «Ш» генератора, увеличение сопротивления выключателя зажигания. При обнаружении неисправности до выяснения причины необходимо отключить провод от зажима «Ш» генератора. Состояние цепи возбуждения на увеличение сопротивления можно обнаружить по показанию вольтметра (10 В) между «+» и «Ш».
Используя шунтирующий регулятор напряжения с обратной связью, как показано выше, измеряется выходное напряжение и напряжение по сравнению с эталоном. Затем уровень шунтирующего тока изменяется для возврата выходного напряжения на требуемый уровень. Работает плавно, чтобы поддерживать стабильное напряжение в заданном пределе. Он может стабилизировать напряжение при внезапном изменении нагрузки на спрос на поставку.

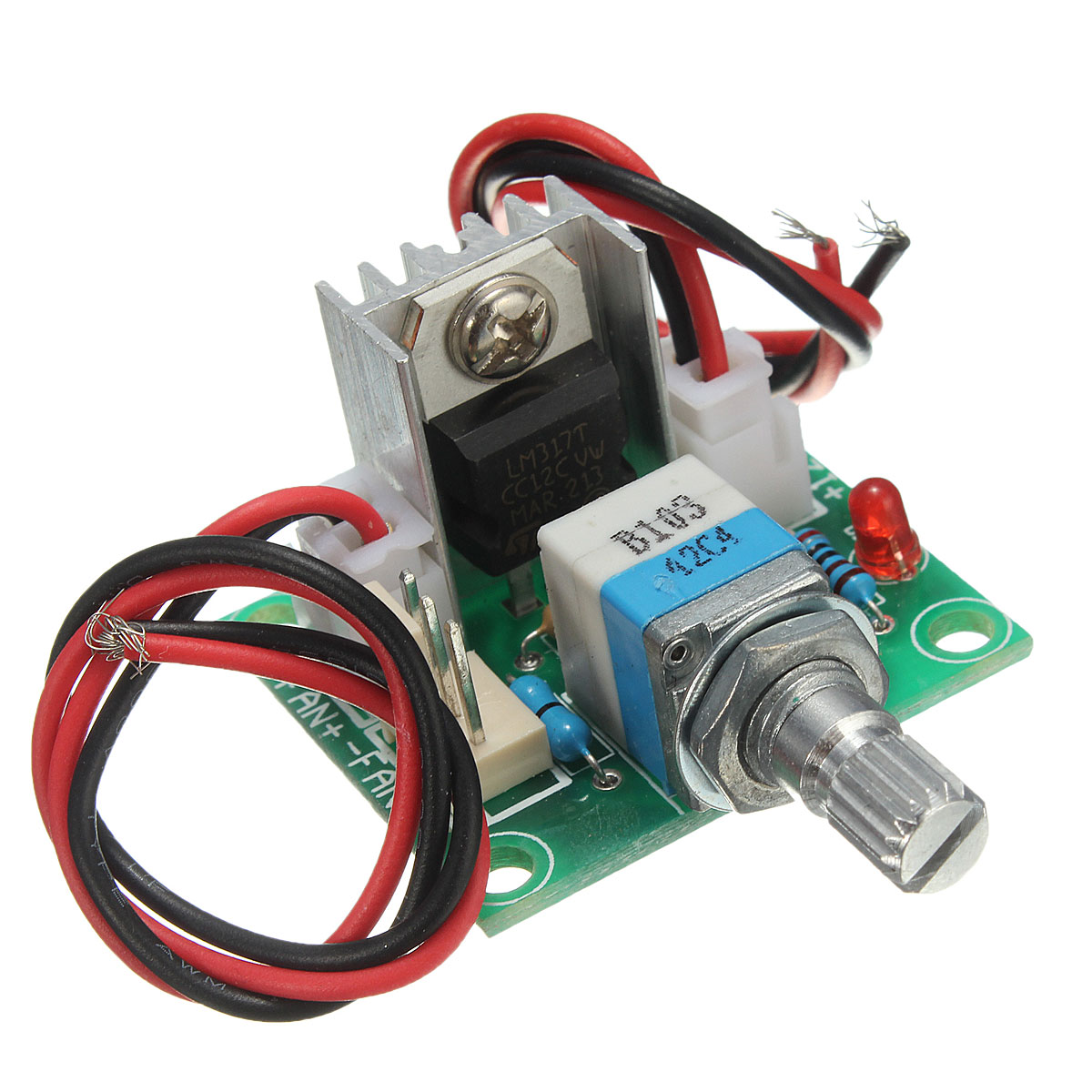

Что такое автоматический регулятор напряжения
Это от ручного управления или автоматического управления со стандартным ограниченным параметром, который требуется для генератора. Этот контроль должен быть обеспечен, если он не доступен для системы генератора, чтобы обеспечить его бесперебойную работу без каких-либо проблем.
3. Амперметр показывает малую силу зарядного тока при разряженной аккумуляторной батарее и средней частоте вращения вала. Это может быть при неисправности генератора или нарушении регулировки реле регулятора. Замыкают зажимы «+» и «Ш» при отключенном регуляторе напряжения и наблюдают показания амперметра. Если амперметр покажет зарядный ток, то это указывает на неправильную работу реле регулятора, а отсутствие зарядного тока – на неисправность генератора.
Сигнал, пропорциональный напряжению на выходе генератора, полученному от выпрямленного выхода трансформатора напряжения, сравнивается со стабилизированным опорным напряжением, полученным в регуляторе. Если он обнаружит какой-либо ненормальный, другой или сигнал ошибки, он будет усиливаться и контролировать подачу возбуждения, увеличивать или уменьшать входное напряжение в поле основной обмотки возбуждения или возбуждения. Основная цель - уменьшить сигнал ошибки до нуля или приемлемого значения.
Регулировка заданного напряжения получается либо путем регулировки опорного напряжения или путем регулировки доли машинного напряжения по сравнению с опорным напряжением. Для предотвращения охоты включается стабилизирующая петля. Регулятор напряжения - это устройство, которое поддерживает относительно постоянное выходное напряжение, даже несмотря на то, что его входное напряжение может сильно варьироваться. Существует множество специфических типов регуляторов напряжения, основанных на конкретном методе, который они используют для управления напряжением в цепи.
4. Стрелка амперметра колеблется, контрольная лампа заряда батареи мигает при средней частоте вращения вала. Подобное возможно при периодических нарушениях в цепи зарядного тока и возбуждении генератора, а так же при пробуксовке приводного ремня. Причиной периодических нарушений может быть плохой контакт между щетками и кольцами.
5.Основные неисправности генераторов:
- плохой контакт между щетками и контактными кольцами ротора возникает при загрязнении и замасливании контактных колец;
- обрыв обмотки возбуждения чаще всего происходит в местах пайки концов обмотки с контактным кольцом;
- замыкание обмотки возбуждения на корпус ротора происходит при разрушении изоляции обмотки;
- межвитковое замыкание в катушке обмотки возбуждения;
- замыкание обмотки статора на корпус при механическом или тепловом повреждении изоляции;
- - межвитковое замыкание или обрыв в цепях фазных обмоток статора; - плохой контакт между щетками и контактными кольцами ротора в ре зультате загрязнения и замасливания контактных колец; - обрыв обмотки возбуждения чаще всего происходит в местах пайки кон цов обмотки с контактным кольцом;
- - замыкание обмотки возбуждения на корпус ротора при этом происходит при разрушении изоляции обмотки. При этом генератор не развивает мощности
6. Основные неисправности выпрямителя: Пробой диодов выпрямительного блока из-за перегрева внешними токами или повышения напряжения генератора, механическом повреждении. В пробитом диоде сопротивление равно нулю и он проводит ток в обоих направлениях, что вызовет короткое замыкание фаз обмотки статора. Напряжение генератора снижается и аккумуляторная батарея не будет заряжаться;
Для корректной работы автомобильного генератора необходима регулировка напряжения. Благодаря устройству потенциал поддерживается в рабочем диапазоне.

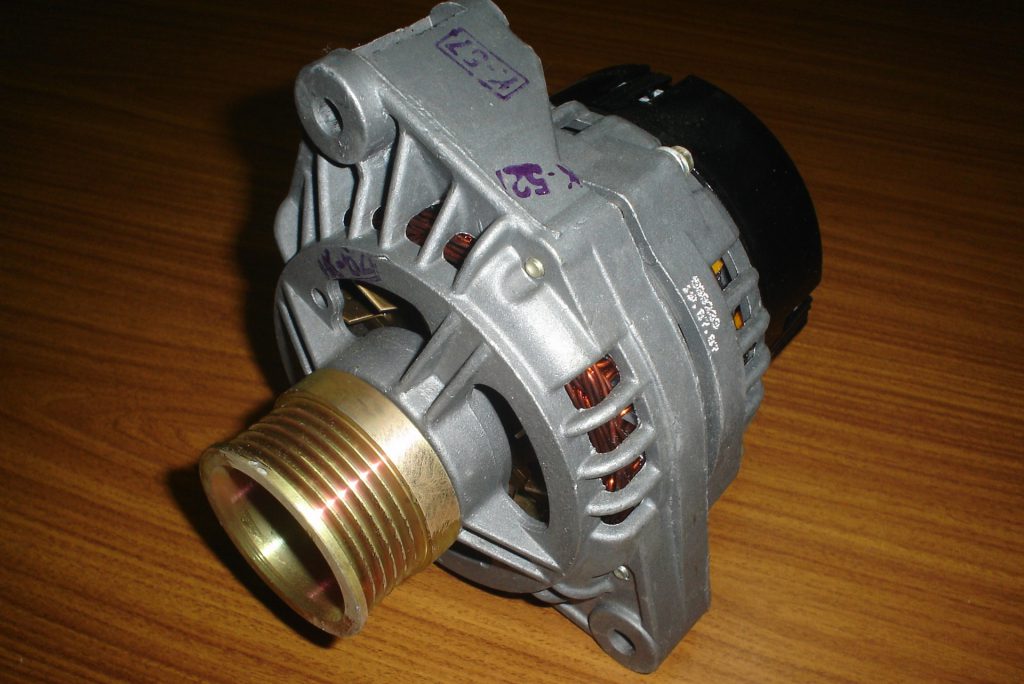

Общий вид автомобильного генератора
Важно знать об устройстве, принципе работы, диагностике, ремонте и замене регулятора напряжения в автомобиле. Это позволит избежать ряда негативных ситуаций в дороге, таких как незапуск двигателя, сгорание проводки автомобиля.
Строение генератора
Вне зависимости от марки и модели автомобиля, типа автомобильного генератора, всегда в конструкцию включен регулятор напряжения, позволяющий поддерживать работоспособность независимо от частоты вращения ротора. Регулировка осуществляется за счет изменения силы электротока на обмотке ротора.
Узлы генератора (схема):
- Статор (корпус) – неподвижная часть автомобильного генератора.
- Обмоток три, соединены они в одну звездой, которая формирует трехфазное переменное напряжение.
- Ротор, на лопатках которого образуется магнитное поле, и ЭДС.
- Выпрямитель трехфазный – полупроводниковые диоды, преобразующие напряжение. Одна сторона диодов токопроводящая, другая – с изолированной поверхностью.
- Устройство автоматического регулирования напряжения.
Ротор генератора автомобиля
Три обмотки позволяют значительно снизить пульсацию за счет перекрытия фаз между собой.
Принцип работы генератора
При движении ротора возникает ЭДС на выходе автомобильного генератора, который напрямую связан с АКБ. С помощью регулировки она передается на обмотку возбуждения статора. При увеличении частоты вращения ротора, напряжение начинает изменяться.
Напряжение на обмотке присутствует всегда.
Для стабилизации величины напряжения устанавливается реле регулятора напряжения, где происходит обработка, сравнение (в аналитическом блоке) входного сигнала. При отклонении от нормы блок управления подает сигнал на исполнительный механизм, где происходит снижение силы тока. После этого напряжение на выходе автомобильного генератора стабилизируется. При слишком низком значении тока, регулятор повышает выходное напряжение.
Принцип работы регулятора напряжения
Для повышения надежности работы регуляторы выполняют по упрощенным схемам. Включает несколько устройств: сравнение сигнала, орган управления, задающий и специальный датчики.
Готовая схема состоит из двух основных элементов:
- Регулятор. Устройство, которое позволяет настраивать и контролировать напряжение. Изготавливается в двух исполнениях – аналоговом (механическом) и цифровом (электронном).
- Графитовые щетки, которые подключаются к полупроводниковым элементам. Предназначены для сообщения напряжения на ротор автомобильного генератора.
Графитовые щетки передают напряжение на ротор генератора автомобиля
Современные устройства имеют микропроцессорную базу.
Двухуровневая схема регулирования
В состав входят три основных элемента: генератор, аккумуляторная батарея, выпрямитель. Внутри устройства находится магнит, обмотка которого соединена с контроллером. В качестве задающих устройств используются металлические пружины, а сравнивающих – подвижные рычаги. Контактная группа используется в качестве измерительного прибора, а постоянное сопротивление в качестве устройства регулирования.
Двухуровневый регулятор напряжения
Принцип работы двухуровневого регулятора
При возникновении напряжения и электромагнитного поля происходит сравнение сигналов. В качестве сравнивающего устройства применяется пружина, которая действует на плечо рычага. Магнитное поле действует на рычаг в нескольких направлениях (замыкает, размыкает, остается неизменным), после чего схема регулятора действует в зависимости от величины напряжения.
При выходе сигнала из рабочего диапазона в большую сторону происходит размыкание контактов.
В цепь подключено постоянное напряжение.
При этом на обмотку подается меньший ток и напряжение стабилизируется. Если изначально происходит замыкание контактов, которое свидетельствует о низком напряжении, сила тока увеличивается, и генератор продолжает работать в нормальном режиме.
Недостатки механических моделей:
- быстрый износ деталей;
- применение электромагнитных реле.
Электронные регуляторы
Работают идентично аналоговым моделям за исключением того, что механические элементы заменены на цифровые датчики. Вместо электромагнитных классических реле применяют тиристоры, симисторы, транзисторы и др. Чувствительный элемент представляет собой систему постоянных резисторов, установленных на делителе напряжения.
Схема электронного регулятора
Принцип работы состоит в следующем: при подаче напряжения на тиристоры происходит сравнение выходных сигналов. Исполнительный орган в зависимости от полученных данных замыкает или размыкает, при необходимости включая в схему добавочное сопротивление.
Преимущества электронных моделей:
- высокая точность регулировки;
- регулятор установлен в едином блоке со щетками, что позволяет экономить место, упрощать диагностику, ремонт и замену оборудования;
- повышенная надежность и долговечность;
- более тонкая настройка прибора;
- в качестве выпрямителей применяются полупроводниковые диоды, благодаря которым обеспечивается стабильность напряжения на выходе;
- задающий элемент выполнен в виде стабилитрона.
Для новых моделей автомобилей целесообразно применение более совершенных систем регулирования ввиду более сложного технического устройства.
Снятие регулятора напряжения
Для того чтобы убрать регулятор с задней крышки автомобильного генератора, необходима отвертка (крестовидная или плоская). Сам автогенератор и ремень снимать не нужно.
Снимать конструкцию можно только после отсоединения аккумуляторной батареи. Далее необходимо отсоединить провод от автомобильного генератора, открутив крепежные болты.
Главные причины неисправностей автогенератора:
- стирание угольных щеток;
- пробой изоляции полупроводниковых элементов.
Проверка работоспособности регулятора
Практически на всех моделях авто реле регулятора диагностируется аналогично. Для проведения диагностики необходим источник постоянного напряжения (аккумулятор, батарейки), лампа 12 В или вольтметр.
Контакт минус присоединяется к пластине устройства, «плюс» – к разъему реле регулятора.
После снятия регулятора с корпуса необходимо проверить работоспособность щеток. Если они менее 5мм в длину, то щеточный узел подлежит замене.
Лампа накаливания должна быть включена в схему между парой щеток:
- потухание лампочки при увеличении напряжения говорит об исправности аппарата;
- постоянное свечение лампочки при изменении параметров сигнализирует о неисправности регулятора напряжения.
Пайка новых щеток не принесет результата, т.к. надежность конструкции значительно уменьшится. Недопустимо использовать для проверки светодиодную продукцию, т.к. проведение диагностики по данной схеме не даст реальных результатов.
Проверка без снятия напряжения
Заключается в измерении бортового напряжения в автомобиле. Наличие скачков в сети также определяется миганием ламп во время поездки. Для проверки понадобится мультиметр (либо обычная лампа накаливания). Мультиметр позволяет получить более точные результаты.
Порядок действий:
- Завести двигатель, включить фары.
- Присоединить измерительный прибор к АКБ.
- Рабочее напряжение колеблется в пределах 12..14,8 В. При выходе за данный интервал регулятор напряжения считается неисправным.
Проверка под напряжением не позволяет определить состояние щеточного узла. Выход за рабочие параметры напряжения может быть связан с ослаблением или окислением контактов.
Происходит усовершенствование работы систем регулирования в автомобилях. Для современных авто нет смысла использовать двухуровневое регулирование. Более совершенные системы имеют 2 и более добавочных сопротивлений. В новых моделях вместо традиционного добавочного сопротивления используется принцип увеличения частоты срабатывания электронного ключа.
Наравне с классическими, применяются системы следящего автоматического регулирования, в которых нет электромагнитного реле.
Самым распространенным методом является трехуровневая схема регулировки с частотной модуляцией для управления логическими элементами.
Трехуровневая схема регулирования
Качество зарядки аккумуляторной батареи зависит от эффективности работы регулятора напряжения. При неполной зарядке аккумулятор теряет емкость с большой скоростью, и впоследствии завести двигатель становится невозможно.

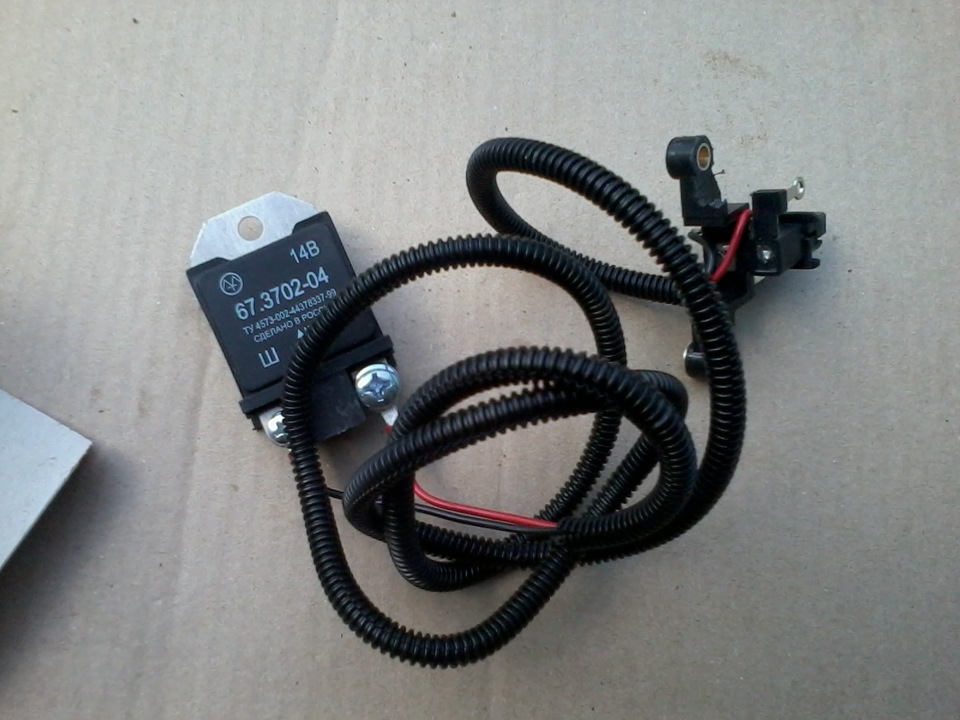

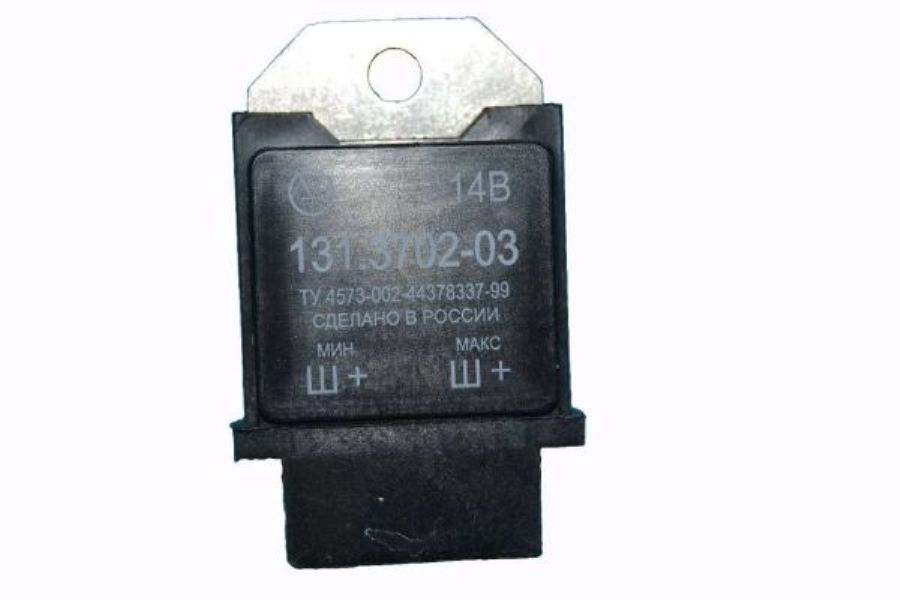

Трехуровневый регулятор напряжения
Двухуровневые модели имеют большой недостаток – разброс величины напряжения на выходе. Поэтому для повышения стабильности работы системы применяют трехуровневую систему регулировки, в состав которой входит тумблер (изменяет параметры системы).
Применение данного вида моделей позволяет более точно проводить диагностику и контролировать потенциал на выходе генератора, что важно для новых моделей среднего ценового уровня, где производители используют не всегда качественные механизмы.
Наиболее актуально применение данной системы в зимнее время года в регионах с холодным климатом, когда от низких температур сильно снижается емкость АКБ. На смену механическим регуляторам пришли бесконтактные трехуровневые, более совершенные.
Схема и принцип работы схожи с двухуровневыми моделями за исключением того, что напряжение сначала поступает в блок обработки информации. При отклонении от рабочего значения подается звуковой сигнал (рассогласования). После этого сила электротока, поступающая на обмотку, меняется до рабочего значения.
Принцип установки
Допускается установка трехуровневых моделей в любой автомобиль самостоятельно при условии знания схемы подключения:
- Необходимо отсоединить щеточный узел, открутив болты.
- Полупроводниковый узел установить на корпусе авто, сделав необходимые крепления.
- Полупроводниковый узел устанавливается сначала на алюминиевый радиатор, т.к. требует эффективного охлаждения, а затем закрепляется на корпусе.
При отсутствии системы охлаждения регулирование будет происходить некорректно.
- После установки двух узлов необходимо обеспечить электрическую связь между ними проводами, обеспечив качественную изоляцию корпусов.
Поверхности необходимо покрыть изолирующим материалом, чтобы предотвратить замыкания на корпус. Для коммутации полупроводников следует предусмотреть переключатель.
Для установки конструкции необходим корпус. Обычно применяют пластик или алюминий, который обладает большей теплоотдачей, т.е. охлаждение будет происходить более эффективно.
Видео. Генератор в автомобиле
Регулятор напряжения в схеме автомобиля занимает одно из ключевых мест. Необходимо постоянно следить за состоянием прибора, своевременно проводить плановые осмотры, зачищать контакты (для предотвращения сбоев в работе). Т.к. деталь расположена в нижней, не защищенной от пыли и влаги, стороне моторного отсека, регулярно очищать поверхности от загрязнений.
При наличии внешних дефектов и повреждений не следует пользоваться таким устройствам, т.к. в этом случае возможен быстрый разряд аккумулятора либо полный выход из строя автомобильного генератора, а также электрической части автомобиля (из-за резкого повышения напряжения в бортовой сети).
