Гараж пенал своими руками затраты. Чертежи гаража из профильных трубы. Материалы и инструменты

Гараж в отличие от охраняемой автостоянки обеспечит защиту машины не только от противоправных действий хулиганов и злоумышленников, но и атмосферных осадков, например, града. Также снизит влияние ультрафиолетовых излучений на лакокрасочное покрытие. К тому же он избавит владельца авто от бесконечных и дорогостоящих визитов на автомойку, так как не всем удается самостоятельно избавиться от помета пернатых или клейкого сока липы. В статье рассмотрим, как сделать гараж ракушку своими руками.

Преимущества и недостатки гаража ракушки

Гараж возводится как по индивидуальному, так и по типовому проекту из кирпича, газо-, пеноблоков, металла. Но получить разрешение на строительство такого капитального сооружения из-за земельного дефицита, особенно в крупных мегаполисах, практически невозможно.

Выход есть - здесь аналогом выступает гараж-ракушка или так называемый пенал. Такая конструкция юридически уподобляется тенту, поэтому его можно построить как на узаконенном земельном участке, так и на любом пригодном для парковки месте.

При этом для владельца автомобиля постройка ракушки принесет очевидные преимущества:

низкие затраты на его приобретение и установку. А постройка гаража собственными силами значительно сократит финансовые расходы;
его легкий вес позволяет выполнить строительство без капитального основания, только в некоторых случаях может понадобиться столбчатый фундамент;
наличие места для хранения инструмента, садового инвентаря и прочих очень «нужных» вещей, например, старого велосипеда, лыж и так далее;
защита автомобиля от угонщиков и вандалов, атмосферных осадков, воздействия солнечных лучей;
возможность хранения автотранспортного средства в непосредственной близости от места проживания;
легкий и быстрый монтаж/демонтаж этой конструкции позволяет владельцу при необходимости транспортировать его на дачу или в деревню.

Но при возведении металлической конструкции важно учитывать некоторые нюансы:

гараж не должен препятствовать проезду спецтехники (скорой помощи, пожарной машине);
не следует выбирать место на канализационных люках. Во-первых, это блокирует доступ к ним для обслуживания, во-вторых - неприятный запах в ракушке обеспечен;
необходимо помнить, что такая конструкция занимает больше площади, чем одно парковочное место, что может привести к недопониманию с другими владельцами машин;
зачастую самодельные ракушки имеют не совсем эстетичный вид, поэтому при постройке следует уделить внешнему виду такого гаража особое внимание, дабы не испортить своим «творением» прилегающую к дому территорию.

Инструмент и расходные материалы для строительства металлического гаража ракушки

Схема будущей постройки и план работ поможет приобрести необходимое количество материала во избежание простоя. Если отсутствует какой-либо инструмент, например, болгарка или сварочный аппарат - его можно взять взаймы у друзей или соседей, значительно сократив финансовые затраты. К тому же предусмотрительные действия позволят приобрести строительные товары по сниженным ценам в период межсезонья.

Инструмент:

сварочный аппарат, электроды;
дрель, сверло Ø12;
болгарка, отрезной и шлифовальный диск;
шуруповерт;
рулетка, маркер, уголок 90°.

Материал:

металлический квадратный профиль 50х50 мм;
профилированные листы С20 или выше;
листовой прокат толщиной 5 мм;
болты (гайки) 12х120 мм;
петли дверные Ø16 приварные;
винты, оснащенные прессшайбой и наконечником-сверлом;
пенопласт 50 мм;
строительный клей «Жидкие гвозди».

Благодаря малому весу конструкции ее устанавливают без какого-либо фундамента. Ракушку можно монтировать на любом ровном покрытии, при необходимости поверхность разравнивается щебнем крупной фракции 40х70.

Для более удобной и быстрой сборки ракушки рекомендуется осуществить работы сначала по изготовлению отдельных секций. Каждый рез металлических деталей зачищается шлифовальным диском, что значительно облегчает последующие сварочные работы.
Позже останется лишь смонтировать подготовленные сегменты непосредственно на месте. Проделанные заранее рабочие отверстия под метизы сделают сбор частей намного быстрее. Даже 2 человека могут справиться с выполнением всех действий.
Готовые рамы в обязательном порядке обрабатываются антикоррозийным составом, и затем производится покраска всех элементов. После того как каркас будет собран, точки, предназначенные для сварных дверных петель зачищаются. После монтажа петель места сварки окрашиваются.

Если есть возможность, то желательно провести электричество в гараж-ракушку. Для этого хватит одной лампы и пары розеток. Вся проводка пропускается в гофре. Данные работы осуществляются с применением медного провода в двойной изоляции. Для освещения можно взять проводящую жилу диаметром 0,5 мм, розеток - 1,5 мм.
Обустройство помещения завершается монтажом антресолей для инструментов. Если площадь не позволяет установить полки, тогда доску просто закрепляют на стене, и прибивают к ней гвозди, которые послужат в качестве крючков.
Ракушку желательно утеплить, здесь чаще используют такой материал, как пенополистирол, так как ему можно придать любую форму. Монтировать его рекомендуется на специальный клей.

Элементы стен гаража-пенала

Более популярным вариантом является гараж ракушка в виде пенала.

Оптимальным размером считается конструкция 3х6 м и высотой 2,5 м, поэтому при строительстве следует отталкиваться от этих габаритов. Наклон крыши будет осуществлен за счет разницы в длине вертикальных стоек. Скат может быть осуществлен в любую удобную сторону. В данном случае, наклон приходится на заднюю часть гаража.

Чтобы построить «пенал» своими руками необходимо визуально разделить его на 7 секций, где одна из них представляет собой цельную заднюю стенку, боковая стена состоит из 2 сегментов (соответственно умножается на 2) и ворота, которые выполняются из 2 створок.

Задняя стенка

Для выполнения данного металлического каркаса размерами 2,2х3 м необходимо подготовить по два отрезка из квадратного профиля 50х50 мм соответствующих этим габаритам. Также нужна 1 поперечина длиною 2,9 м, которая придаст дополнительную прочность, послужит местом крепления профилированного листа и пенопласта. Внутренние параметры конструкции составят 2,2х2,9 м.
Сваривать элементы следует на ровной поверхности, соблюдая прямые углы и проверяя отклонения уровнем. Перекладина монтируется посередине, отступая от верхнего края 1,1 м.

Боковые стенки

Как было сказано выше, боковая стена состоит из двух каркасных элементов.

Для сборки первой конструкции понадобится металлический профиль следующих размеров:
1. l = 3,0 - нижняя перекладина;
2. l = 3,01 - верхняя перекладина;
3. h = 2,2 м - вертикальная стойка, которая будет привариваться непосредственно к задней стенке;
4. h = 2,3 м - стойка, монтируемая к прилежащей секции.
После того как были соединены все части, по центру необходимо приварить дополнительную распорку для усиления конструкции - l = 2,9 м. Для этого высота стоек делится пополам, соответственно с одной стороны лага монтируется на высоте 1,1 м, с другой - 1,15 м.
Второй каркас для боковой стены монтируется также из отрезков квадратного проката длиною:
1. 2,3 м - вертикаль, крепящаяся к краю предыдущей конструкции;
2. 2,5 м - крайняя стойка, к которой в последствие будет выполнен монтаж створки ворот;
3. 3,0 - нижняя перекладина;
4. 3,1 - верхняя перекладина.
После сборки рамы, приваривается поперечина длиною 2,9 м. Точки монтажа высчитываются путем деления высоты стоек на 2. В данном случае 2,3:2=1,15 м и 2,5:2=1,25 м.
Эти две секции между собой будут крепиться с помощью болтов, для которых заранее проделываются рабочие отверстия требуемого диаметра.
Таким же образом осуществляется рамы-заготовки для другой стороны «пенала».

Дополнительные крепежные элементы

Для укрепления всего каркаса гаража необходимо установить снизу и сверху перекладины. «Пол» будет укреплен в 3 местах, верхняя часть конструкции - 4 точках. Они заранее нарезаются из металлического проката толщиной 5 мм пластины 50х100 мм.
Таких заготовок должно быть 14 штук, где в 10 из них высверливаются 2 отверстия с обеих сторон, отступая от края примерно 1-1,5 см. Эти подготовленные элементы привариваются к перекладинам по центру, таким образом, чтобы отверстия располагались по обеим сторонам перекладины.
Подготовка оставшихся 4 пластин осуществляется немного иначе: от края пластины отмеряется 1,5 см и высверливается отверстие, от него отступается еще 1,5 см и выполняется второе. Поперечина приваривается к заготовкам с самого краю, образуя букву «Г» соответственно отверстия должны находиться по одну сторону.

Каркас двустворчатых ворот

Каркас створки двери осуществляется из металлопроката 50х50 мм. Здесь будут необходимы 2 вертикальные стойки длиною 2,6 м и 3 отрезка по 1,395 - верхняя и нижняя перекладины, и 1 горизонталь, которая приваривается по центру рамы, в данном случае, точки монтажа находятся на расстоянии 1,3 м от верха стоек.

Вторая створка выполняется аналогичным способом.
Ушки для навесного замка можно приобрести в готовом виде либо изготовить самостоятельно из пластины 5 мм. Они привариваются после сборки всего каркаса гаража.

Установка гаража ракушки

Быстрее и легче данные действия выполняются тремя рабочими, в крайнем случае справиться можно и вдвоем. Для удобства собранные рамы стабилизируют с помощью подпорок и после окончания работ их удаляют.

Сразу следует отметить, что затяжка болтовых соединений выполняется «вполсилы». Окончательная фиксация производится только после сборки всех элементов конструкции.

Этапы монтажа подготовленных секций:

укрепить каркас задней стенки укосинами;
установить первую секцию боковины, проверить возможные отклонения с помощью уровня. Отверстия под болты выполняются сквозь две рамы, точки их размещения следует расположить примерно в 20 см от верха и низа каркаса. Слегка закрутить метизы;
аналогичные действия: монтаж и крепеж производятся и с другой стороны;
к боковым каркасам монтируются вторые подготовленные рамы стены;
устанавливаются 3 нижние поперечные лаги с шагом равным 2 м. Распорка Г-образного вида выступает в роли элемента, соединяющего передние вертикальные стойки боковых сторон. Эта поперечина монтируется таким образом, чтобы ее пластины были обращены внутрь гаража;
подобные действия выполняются и в верхней части металлической конструкции. Осуществляется монтаж 4 распорок, и расстояние между каждой будет составлять 1,5 м. Последняя перекладина формирует контур гаражных ворот;
на этом этапе все болты основательно затягиваются;
монтаж ворот начинается с крепления дверных навесов. Точки сварки должны располагаться в 20-30 см от верхней и нижней рамы. При установке зазор между вертикальными стойками и дверьми должен составлять около 2,5 см, а щель между 2-мя створками двери - 1,5 см;

на рамы ворот привариваются ушки для навесного замка;
далее, металлический каркас обшивается профилированными листами. На стенах их располагают вертикально с нахлестом в одну волну. Крепеж осуществляется в каждый второй прогиб. На углах гаража устанавливаются специальные наружные доборные элементы, которые защитят конструкцию от попадания дождевой влаги или снега;
накрывается кровля. Данные работы начинаются с нижней части крыши. Профилированный лист должен выступать за линию карниза не менее чем на 40 мм, образуя свес.

Количество и цена материала для гаража ракушки

Ниже приведено количество материала, которое необходимо для возведения гаража-ракушки размерами 3х6 м и высотой 2,5 м, а также указана средняя стоимость всех комплектующих:

Профилированные листы . Суммарная площадь всех поверхностей гаража составляет 62 м², средняя стоимость ≈ 170 рублей/м². Значит 62х170=10 540 рублей.
Саморезы . Крепеж профилированного листа производится саморезами, на 1 м² уходит около 5-6 метизов - на 62 м² понадобится примерно 350 штук. Умножаем на среднюю цену за штуку 2 руб. и получаем 700 руб.
Комплектующие к профнастилу . Внешний уголок можно приобрести по 90 руб./м, для данного строительства нужны 10 м. Общая сумма составит 900 рублей.
Квадратный профиль 5х5 см . Для строительства понадобиться 110 м металла, количество умножается на 50 рублей/м=5 500 руб.
Листовой металл. Для изготовления 14 пластинок 5х50х100 мм требуется примерно 1,5 м стальной полосы или 0,075 м². Средняя цена листовой стали - 1 063р/м², путем несложных вычислений получаем следующий результат - 80 руб.
Болты. Поперечины монтируются при помощи метизов М12 длиной 70 мм, таких болтов будет необходимо 28 штук. Цена за 1 крепеж равна 11 руб. - 28х11=308 руб. Для связки отдельных элементов каркаса между собой нужны 8 болтов М12х120 мм. В этом случае стоимость составит 136 руб.
Петли приварные . Для гаражных ворот приобретаются две пары петель, каждая может стоить от 45 до 70 руб. В среднем получается 115 рублей.

Таким образом, общие затраты на строительство мини-гаража собственными силами не превышают и 20 тыс. рублей.

Готовая «ракушка» обойдется примерно в 38 000-40 000 рублей, к данным расходам прибавляется и затраты на его сборку - около 3 000 руб. Итого - новая металлическая конструкции будет стоить 41 000-43 000 руб.

Гараж-пенал получил широкое распространение в конце прошлого столетия, когда жители больших городов начали их устанавливать буквально везде. Пустыри, детские площадки, гостевые карманы и дворовые парковки «преобразились» с появлением большого количества подобных тентов. О том, что собой представляет гараж-пенал, и как возвести его своими руками, расскажем ниже.

Гараж-пенал — экономия времени и денег

Пенал, основой которого является несущий профлист из оцинкованной стали, по закону приравнивается не к постройке, а к автомобильному тенту, и его строительство обходится в разы дешевле гаража .

Профнастил – это профилированный лист стали холодного проката с защитным антикоррозийным покрытием в виде ЛКМ или окиси цинка. В зависимости от типа, материал может иметь толщину от 0,7 до 1,5 мм, а показатели его надёжности значительно превышают возможности гладколистового материала. Именно волновой прокат делает конструкцию более жёсткой и устойчивой.

Название гараж-пенал непосредственно связано с легкостью, удобством и компактностью конструкции, которую можно устанавливать в любом месте, не нарушая при этом закон. Строение, при расчёте размеров которого учитываются все пожелания автолюбителя, не займёт много места, и легко впишется в отведённое для него пространство.

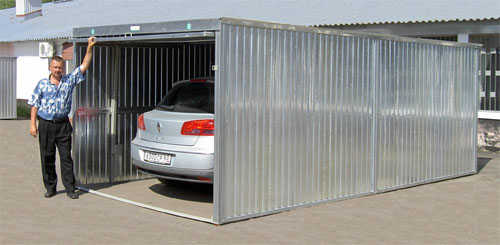

Гараж-пенал представляет собой легко транспортируемую конструкцию

Помимо малого веса, пенальный гараж хорош тем, что его можно при необходимости с лёгкостью разобрать и перенести на другое место . Сроки постройки гаража предельно минимальны — это займёт не более 2 часов.

Конструктивные особенности стандартного пенала

Профильный «домик» для стандартной машины имеет следующие габариты:

Высота – 2,5 м;
Длина – 6 м;
Ширина – 3 м.

Размеры гаража могут варьироваться в зависимости от особенностей его «обитателя».

Как видите, пенальный гараж обходится без фундамента

Чтобы сооружение прослужило как можно дольше, в конструкции предусматривается уклон крыши, который лучше делать на одну сторону при помощи стоек разных размеров . Стоимость сооружения с весом около тонны не превышает 20 000 – 30 000 рублей.

Многие путают гараж-пенал с постройкой под названием , принцип возведения которой примерно такой же, однако сооружение имеет другую форму и совершенно иные конструктивные особенности.

Отличительными чертами пенального гаража являются отсутствие необходимости в фундаменте и достаточная прочность.

Достоинства и недостатки

К очевидным достоинствам сооружений данного типа относятся:

Невысокая стоимость;
Возможность выбора расцветки конструкции;
Отсутствие необходимости в покупке земли;
Лёгкость и мобильность;
Прочность и стойкость;
Небольшой вес и скромные габариты;
Быстрота возведения;
Не нужно возводить фундамент;
Отсутствие конденсата (а вследствие и ржавчины на автомобиле);
Оформление документов не требуется;
Простота эксплуатации и лёгкость обслуживания;
Долговечность.

Также имеет место многогранность сфер использования данной постройки. Помимо помещения для укрытия авто, такой гараж может служить автомастерской, местом для хранения инструмента и инвентаря, а также ненужных вещей.

Гараж-пенал можно обустроить под мастерскую

Недостатком гаража-пенала является сам материал изготовления, а именно – его свойство сильно греться в летнее время. Избежать подобной «парилки» можно, установив конструкцию под деревьями или в тени домов. К тому же, габаритные размеры такого гаража не слишком велики, что может причинять некоторые неудобства.

Составляем проект и смету

Во избежание лишних расходов и большого количества оставшегося материала перед строительством важно продумать каждую деталь конструкции. Все нюансы следует перенести на составленный чертёж. Его можно создать самостоятельно при помощи подручных инструментов в виде линейки, циркуля и карандаша или же воспользоваться компьютерной программой.

Не забудьте предусмотреть в будущем помещении установку компактных стеллажей или шкафчиков для инвентаря, инструмента и запчастей.

Шкафчики или стеллажи в гараже обязательно должны быть

Для примера будет взята привычная конструкция с указанными выше стандартными габаритами:

Профнастил берётся с расчётом общей площади стен, ворот и крыши пенала, которая не превышает 65 м 2 . С учётом средней стоимости материала профилированный лист обойдётся вам примерно в 10,5 тыс. рублей.
Листы металла нужны для 14 пластин. Стоимость 1,5 м стали выйдет не дороже 100 рублей.
Профиль для стоек и ригелей. С учётом габаритов среднестатистического гаража-пенала потребуется 110 м квадратного профиля (50х50 мм), стоимость 1 погонного метра которого составляет около 50 рублей. В итоге на несущие элементы конструкции потребуется 5,5 тыс. рублей.
Уголки для крепления профлиста (10 м). Внешний уголок стоит не более 100 р. за 1 погонный метр, в итоге потребуется около 1 тыс. рублей.
Петли для установки дверей. В зависимости от конструкции «портала», данный элемент может отличаться. Для стандартных распашных ворот понадобится 2 комплекта петель, что в общей стоимость составит около 150 р.
Крепёжные элементы (болты и саморезы) лучше брать не строго по рассчитанному количеству, а с небольшим избытком. На крепёж в общей сложности понадобится около 1 тыс. рублей.

Если для вашего автомобиля стандартные размеры гаража не подходят, все подсчёты производите, исходя из своих потребностей.

Расчёт будущей конструкции

С учётом точных размеров нанесите на чертёж все необходимые элементы будущего строения.

Расчёт гаража-пенала

Когда чертёж с учётом всех нюансов будет готов, можно приступать к подготовке инструмента и закупке материалов.

Материалы и инструменты

Большое значение имеет этап подготовки. Важно заранее купить всё необходимое, чтобы при строительстве не приходилось отвлекаться на докупку болтов или поиск шуруповёрта.

В межсезонный период цена на строительные материалы будет несколько ниже.

Инструменты для постройки гаража:

Сварочный аппарат с электродами;
Болгарка;
Электрическая дрель со свёрлами;
Шуруповёрт с битками;
Отвес и уровень;
Маркер или строительный карандаш, угольник, рулетка.

Большая часть инструментов для возведения гаража-пенала есть у любого мастера

Материалы:

Стальной профиль квадратного сечения;
Листовой металл;
Профнастил;
Щебень и песок (при необходимости);
Крепёж (навесы, гайки, колышки, саморезы и болты).

Подготовительные работы

Хоть установка гаража-пенала и не занимает много времени, подготовительный этап важен, как и в любом процессе.

Нужно найти и подготовить место под гараж:

Убрать с площадки сор;
Разравнять почву (убрать холмики и засыпать ямки);
Насыпать и утрамбовать слой щебёнки;
Засыпать площадку песком;
Оборудовать удобный спуск для автомобиля.

Когда участок будет подготовлен, можно приступать к сборке гаража.

Инструкция по установке

Профессионалы берут за сборку гаража-пенала примерно 10% от стоимости материалов. Эти средства можно сэкономить, обладая элементарными навыками в строительстве и слесарных работах.

Процесс сборки каркаса гаража-пенала

Алгоритм действий

Сборка каркаса. Согласно подготовленному чертежу профиль нарезается на отрезки нужной длины. Для удобства монтажа элементы можно подписать.
Далее в грунт по периметру будущей постройки забиваются колышки, выкладывается нижний контур из профиля, сажается на болты и прихватывается сваркой. После проверки совпадения всех диагоналей периметр сваривается основательно.
Крепятся вертикальные стойки. Положение каждого элемента проверяется уровнем.
Соединение стоек посередине горизонтальными отрезками профиля.
Сборка верхнего контура конструкции. Сначала крепятся боковые перемычки, потом – задней и передней стенки. После выравнивания верхнего яруса производится капитальная сварка элементов.
Крепление профлиста. Материал крепится к каркасу при помощи саморезов. По окончании работ можно срезать или заварить торчащие кончики крепежа, но в таком случае гараж нельзя будет демонтировать без потерь.
Навеска ворот. Удобнее использовать подъемную конструкцию. Такие ворота компактнее и равномерно распределяют нагрузку на переднюю станку пенала.

Лучше всего для гаража-пенала подойдут подъёмные ворота

Обустройство и отделочные работы

Наиболее простым и недорогостоящим решением отделки гаража-пенала является покраска каркаса. При желании можно обшить стены влагостойким гипсокартоном с последующей штукатуркой и покраской стен. На потолок лучше закрепить утеплитель на примере полипропилена и зашить пластиком. Можно полностью утеплить потолок и стены и зашить черновую отделку вагонкой.

Видео: гараж-пенал своими руками

Гараж-пенал – удобное, эргономичное и экономное решение для многих автовладельцев. Его стоимость невысока, возведение несложное, а оформление документов и беготня по разным инстанциям и вовсе не требуется. Если вы сомневаетесь в собственных силах, можно пригласить на помощь знакомых специалистов, и тогда процесс будет проходить веселее.

Гараж-пенал для авто, как и любой другой, можно использовать для безопасного хранения автомобиля и выполнения мелкого ремонта. Строительство капитального гаража из кирпича или другого подобного материала стоит достаточно дорого.

Для экономии средств и времени можно своими руками соорудить гараж из профнастила. Как это сделать подскажет предлагаемая статья.

Особенности гаражей-пеналов

Основа конструкции – несущий профнастил из оцинкованной стали, представляющий собой гофрированный холоднокатаный стальной лист с защитным антикоррозийным покрытием тонкой пленкой окиси цинка. Толщина листа может быть 0,7 – 1,5 миллиметров, но его волновой профиль позволяет увеличить жесткость конструкции, придать ей легкости и элегантности.

Пенальный гараж хорошо может вписаться в любом пространстве, без нарушения общего архитектурного решения. При этом позволяется выбрать нужный цвет.

Название «гараж-пенал» непосредственно связано с его конструкцией — компактностью и эргономичностью. Размеры гаража-пенала соответствуют размерам хранящегося в нем автомобиля и позволяют размещать устройства на свободном месте участка, точно вместившись на отведенном месте. Конструируя гараж-пенал, размеры его «коробки» выбираются с учетом всех пожеланий заказчика.

При этом решается:

Где будут храниться запасные части.
Куда поставить средства по уходу за автомобилем.
Где расположить инструменты.
Сколько следует оставить свободного пространства для обслуживания автомобиля.

Устройство гаража такой конструкции дает множество преимуществ.

К ним относятся:

Экономия средств . Цена сооружения гаража-пенала намного ниже, по сравнению с капитальными строениями.
Конструкция имеет небольшой вес . Его можно быстро сложить и разложить на новом месте для чего понадобится всего несколько дней. Основное время, при этом, идет на подготовку основания и приобретение комплектующих для стройки, что увеличивает продолжительность работ.
Легкий и малогабаритный гараж позволяет устанавливать его без фундамента, сделав лишь асфальтированный участок или хорошо выровняв жесткий слой почвы.
Простота сборки . Инструкция по сборке гаража-пенала позволяет выполнить монтаж конструкции даже тому, кто до этого никогда не выполнял строительные работы.
Удобное место для установки устройства. Его можно разместить на небольшом участке близко возле дома.
Автомобиль надежно защищен от посягательств вандалов.
Гараж-пенал можно не регистрировать или узаконивать , что освобождает его владельца от множества проблем с оформлением документов.
Профнастил имеет хорошую устойчивость к механическим повреждениям , а антикоррозионное покрытие предохраняет материал от образования ржавчины.

Из каких элементов состоит гараж-пенал

Когда проектируется гараж-пенал, чертеж указывает его габаритные размеры.

Обычно это:

Высота – 2,5 метра.
Ширина – 3 метра.
Длина – 6 метров.

При изготовлении устройства предпочтение отдается именно таким габаритам. Наклон крыши выполняется за счет разной длины вертикальных стоек. Скат кровли может быть в любую удобную сторону. В предлагаемом на фото варианте, наклон выполнен на заднюю часть конструкции.

Схема сборки гаража-пенала состоит из следующего:

При решении установить гараж-пенал, как собрать его подскажет такая технология:

Изготовление каркаса задней стенки с размерами 2,2х3 метра. Для этого берутся:

две длины квадратного профиля 50х50 миллиметров;
одна поперечина длиной 2,9 метра, Для придания стенке дополнительной прочности к ней будут крепиться профилированный лист и пенопласт для утепления. Внутренние размеры сборочного элемента составят 2,2х2,9 метра.

Приобретение автомобиля часто сопровождается не только радостью, связанной с покупкой, но и с объективными проблемами, которые требуют быстрого решения.

Речь идет о том, что для сохранности и длительной эксплуатации машины, ее следует размещать на абсолютно безопасной территории. На сегодняшний день существует два пути: охраняемая автостоянка и гараж.

В качестве основы для построения гаража может выступать как типовой, так и специальный проект. Не существует серьезных ограничений в плане материала для возведения постройки: кирпич, металл, газоблоки, пеноблоки.

Первая и наиболее существенная сложность, с которой обычно сталкиваются владельцы транспортных средств на этапе строительства капитального сооружения – необходимость получения разрешения от администрации. Чаще всего на данном этапе процесс останавливается или вовсе сворачивается.

Гараж ракушка: общие характеристики

Альтернативой и выходом из положения становится гараж-ракушка или гараж-пенал. Это конструкция, которая представляет собой компактное и удобное сооружение. Главное преимущество гаража-ракушки в том, что его можно строить без официального разрешения (если речь идет об узаконенном личном земельном участке).

Для изготовления гаража-пенала используются жесткие холоднопрокатные материалы. В частности, речь идет о гофрированном профнастиле, «волны» которого обеспечивают строению беспрецедентную прочность.

Такая конструкция была крайне популярна во времена Советского союза, но в наше время ее популярность возросла в силу многих причин, которые будут описаны ниже.

Достоинства гаража-ракушки

Преимущества гаража-ракушки по сравнению со стандартными гаражами столь многочисленны и очевидны, что не требуют дополнительных разъяснений.

Недостатки гаража-ракушки

Кроме многочисленных достоинств, можно выделить следующие минусы, которые могут несколько омрачить радость от использования конструкции:

Особенности возведения

При постройке компактного гаража следует учитывать некоторые нюансы, которые связаны, в основном, с взаимодействием с другими владельцами машин и внешним окружением.

Во-первых, место для ракушки должно быть тщательно выверено, поскольку при неблагоприятном расположении гараж может перекрывать проезд для других автомобилей, а также мешать доступу к люкам.

Во-вторых, следует продумать внешний вид сооружения, чтобы уберечь окружающих от эстетического шока.

Видео — Власти о гаражах-ракушках

Набор инструментов для постройки

Для самостоятельного возведения конструкции необходимо вооружиться комплектом инструментов, среди которых:

Составляющие для сооружения «ракушки»

Чтобы возвести полноценную конструкцию, которая сослужит долгую службу, понадобятся следующие материалы:

профиль из металла;
профилированные листы;
листовой прокат;
болты;
петли;
винты с прессшайбой;
пенопласт;
жидкие гвозди.

Как уже было указано выше, малый вес конструкции позволяет начать возведение без предварительной подготовки фундамента. По словам специалистов, для строительства достаточно найти ровное покрытие, площадь которого позволяет разместить конструкцию.

Для того чтобы установка гаража отняла минимум времени, следует провести подготовительные работы. Их сущность заключается в изготовлении отдельных секций гаража. Необходимо заблаговременно зачистить каждый из металлических элементов, используя шлифовальный диск.

Кроме того, упростить монтаж сегментов помогут сделанные заранее отверстия под метизы. Они значительно облегчают и ускоряют сборку необходимых элементов.

Важно не забыть покрыть рамы антикоррозийным составом, что убережет от серьезных проблем при дальнейшей эксплуатации гаража. После этого составляющие красят.

Важные моменты при строительстве гаража

Многие владельцы гаражей задаются целью провести электричество в гараж. Это действительное рациональное действие, поскольку использовать помещение без света достаточно сложно. Необходимо приобрести лампу и несколько розеток, а также медный провод в двойной изоляции.

Для утепления ракушки используется пенополистирол. Выбор обусловлен возможностью придания материалу любой формы, что существенно облегчает монтаж. Для установки используется специальный клей.

Каждый гараж-пенал должен быть оснащен полками для инструментов.

Подготовительные работы

Постройка пенала подразумевает визуальное разделение гаража на семь секций: цельную заднюю стену, боковую стену (из двух сегментов, умноженных на два), ворот (двух створок).

Для создания задней стены следует взять два отрезка металлического профиля и одну трехметровую поперечину для дополнительной устойчивости. Именно она становится основой, где крепятся профилированный лист и пенопласт.

Стандартные параметры конструкции составляют 2,2х2,9 метра. Сварка элементов осуществляется на ровной поверхности с постоянной проверкой углов с помощью строительного уровня. Чтобы монтировать перекладину, следует отступить от верхнего края чуть больше метра.

Боковые стенки гаража состоят из двух автономных конструкций. Первая состоит из нижней, верхней перекладин, вертикальной стойки и стойки, которая монтируется к прилежащей части каркаса. Все элементы следует соединить, также необходимо приварить в центральной части дополнительную распорку.

Второй каркас состоит из вертикального отрезка прямоугольного проката, крайней стойки, нижней, верхней перекладин. Необходимо собрать раму и приварить к ней поперечину. Для того чтобы высчитать точку монтажа, следует разделить высоту стоек на два. Две секции конструкции соединяются с использованием болтов.

Видео — Сборка гаража-ракушки пошагово

Крепеж конструкции

Чтобы обеспечить прочность гаража-ракушки, следует позаботиться о базовых крепежных элементах, в качестве которых выступают перекладины. Их устанавливают в верхней, а также нижней части каркаса. Пол конструкции укрепляется в трех местах, а потолок – в четырех. В качестве перекладин используют металлический прокат.

Установка гаража

Шаг 1. Укрепляем собранные рамы подпорками, которые следует удалить после окончания всех работ.

Шаг 2. Укрепляем заднюю стенку с помощью укосин.

Шаг 3. Устанавливаем 1-ую секцию бокового каркаса. Проверяем отклонения. Отверстия выполняем через две рамы. Закручиваем метизы.

Шаг 4. Проделываем аналогичные действия с другой стороны.

Шаг 5. Устанавливаем вторые рамы стенки.

Шаг 6. Монтируем три поперечные лаги (шаг составляет два метра). Пластины должны быть обращены вовнутрь.

Шаг 7. Проделываем аналогичные действия в верхней части каркаса.

Шаг 8. Затягиваем все болты.

Шаг 9. Начинаем монтировать ворота. Крепим дверные навесы так, чтобы зазор не превышал двух с половиной сантиметров.

Шаг 10. Привариваем на рамы ушки, предназначенные для замка.

Шаг 11. Обшиваем каркас, используя профилированные листы, которые располагаются вертикально «внахлест». Осуществляем крепеж в каждый 2-ой прогиб.

Шаг 12. Устанавливаем на углах доборные элементы для защиты от влаги.

Шаг 13. Накрываем кровлю, начиная с нижней части. Важно проследить, чтобы лист выступал за линию карниза и образовывал свес.

Вывод

На этом работы по установке конструкции считаются законченными. Если вы не уверены в своих силах и опасаетесь за результат, то можете обратиться к специалистам. Необязательно доверять им всю работу, можно согласовать проект и получить важные рекомендации, которые уберегут от ключевых ошибок.

При условии покупки всех необходимых материалов и комплектующих, новый стандартный гараж-ракушка обойдется примерно в 30-40 тысяч рублей. Это несущественная сумма по сравнению со строительством стандартного гаража.

Гараж-пенал – это не только отличная возможность сэкономить, но и шанс реализовать свой потенциал на строительном поприще.

Видео – Гараж ракушка своими руками

Видео – Демонтаж гаража-ракушки

Гараж-пенал своими руками: как построить правильно

Особенности гаражей-пеналов

Название «гараж-пенал» непосредственно связано с его конструкцией - компактностью и эргономичностью. Размеры гаража-пенала соответствуют размерам хранящегося в нем автомобиля и позволяют размещать устройства на свободном месте участка, точно вместившись на отведенном месте. Конструируя гараж-пенал, размеры его «коробки» выбираются с учетом всех пожеланий заказчика.

При этом решается:

Где будут храниться запасные части.
Куда поставить средства по уходу за автомобилем.
Где расположить инструменты.
Сколько следует оставить свободного пространства для обслуживания автомобиля.

Устройство гаража такой конструкции дает множество преимуществ.

К ним относятся:

Экономия средств . Цена сооружения гаража-пенала намного ниже, по сравнению с капитальными строениями.
Конструкция имеет небольшой вес . Его можно быстро сложить и разложить на новом месте для чего понадобится всего несколько дней. Основное время, при этом, идет на подготовку основания и приобретение комплектующих для стройки, что увеличивает продолжительность работ.
Легкий и малогабаритный гараж позволяет устанавливать его без фундамента, сделав лишь асфальтированный участок или хорошо выровняв жесткий слой почвы.
Простота сборки . Инструкция по сборке гаража-пенала позволяет выполнить монтаж конструкции даже тому, кто до этого никогда не выполнял строительные работы.
Удобное место для установки устройства. Его можно разместить на небольшом участке близко возле дома.
Автомобиль надежно защищен от посягательств вандалов.
Гараж-пенал можно не регистрировать или узаконивать . что освобождает его владельца от множества проблем с оформлением документов.
Профнастил имеет хорошую устойчивость к механическим повреждениям . а антикоррозионное покрытие предохраняет материал от образования ржавчины.

Из каких элементов состоит гараж-пенал

Когда проектируется гараж-пенал, чертеж указывает его габаритные размеры.

Высота – 2,5 метра.
Ширина – 3 метра.
Длина – 6 метров.

Гараж-пенал из профлиста

Схема сборки гаража-пенала состоит из следующего:

Гараж-пенал схема сборки

При решении установить гараж-пенал, как собрать его подскажет такая технология:

Изготовление каркаса задней стенки с размерами 2,2х3 метра. Для этого берутся:

две длины квадратного профиля 50х50 миллиметров;
одна поперечина длиной 2,9 метра, Для придания стенке дополнительной прочности к ней будут крепиться профилированный лист и пенопласт для утепления. Внутренние размеры сборочного элемента составят 2,2х2,9 метра.

Совет: Сварку конструкции следует выполнять на ровной поверхности, с соблюдением прямых углов и уровнем контролировать любые отклонения.

Монтируется перекладина посредине каркаса, отступив от верхнего края 1,1 метра.

Собирается гараж-пенал. Длина его боковых стенок состоит из двух сегментов.

Для сборки первого понадобятся длины металлического профиля:

для нижней перекладины - 3,0 метра;
для верхней перекладины - 3,01 метра;
для вертикальной стойки - 2,2 метра, она будет привариваться прямо к задней стенке;
для стойки - 2,3 метра, крепится элемент к прилежащей секции.

Совет: После сборки всех частей, по центру приваривается дополнительная распорка для усиления конструкции длиной 2,9 метра.

Для сборки второго каркаса боковой стены берутся отрезки квадратного проката длиной:

вертикальный элемент - 2,3 метра, крепится с краю предыдущей конструкции;
крайняя стойка - 2,5 метра, к ней будет монтироваться створка ворот;
нижняя перекладина - 3,0 метра;
верхняя перекладина -3,1 метра.

После сборки всей рамы, приваривается по центру конструкции поперечина, длина ее берется 2,9 метра.

Две боковые секции крепятся между собой болтами, для которых заранее сверлятся отверстия нужного диаметра.
Так же образом собирается каркас для другой стороны «пенала».

Какие необходимы дополнительно крепежные элементы

Для придания жесткости всему каркасу конструкции необходимо снизу и сверху установить дополнительные перекладины:

«Полы» укрепить в трех местах.
Верхнюю часть гаража в четырех точках.

Для этого заранее нарезаются заготовки из листа металла толщиной пять миллиметров с размерами 50х100 миллиметров – 14 штук. В 10 из них сверлятся по два отверстия с обеих сторон, отступив от края примерно один сантиметр. Эти элементы привариваются по центру к перекладинам так, чтобы отверстия находились по обе стороны перекладины.

В оставшихся четырех пластинах сверлятся два отверстия: одно от края пластины отступив 1,5 сантиметра, а второе через столько же от первого. Поперечина приваривается с самого края этих элементов, образуя букву «Г». При этом отверстия должны располагаться по одну сторону перекладины.

Как изготовить каркас двустворчатых ворот

Для его изготовления используется такой же металлопрокат:

Две вертикальные стойки по 2,6 метра.
Три отрезка по 1,395 метров, которые составят: верхнюю и нижнюю перекладины, и горизонталь, привариваемую по центру рамы.

Вторая створка изготавливается аналогичным способом.

Для установки навесного замка (см. Гаражный замок: какой лучше) ушки можно приобрести готовые или сделать самостоятельно из пластины толщиной пять миллиметров. Привариваются они после общей сборки каркаса для гаража-пенала.

Установка гаража на месте

Совет: Для облегчения работ собранные рамы фиксируются подпорками, которые после окончания работ удаляются. Затяжка болтовых соединений предварительно выполняется «вполсилы». После установки всех узлов конструкции производится окончательная фиксация.

Порядок монтажа подготовленных секций:

Укрепляется укосинами каркас задней стенки.
Устанавливается первая секция боковины.
Контролируются с помощью уровня возможные отклонения.
Отверстия под болты сверлятся сквозь две рамы. Размещаются они примерно в 20 сантиметрах от низа и верха каркаса.
Слегка фиксируются метизами.
Аналогично монтируется другая сторона.
К боковым каркасам крепятся вторые рамы стены.
Устанавливаются три поперечные нижние лаги с шагом по два метра.
Г-образной распоркой соединяются передние вертикальные стойки на боковых сторонах. При этом ее пластины должны быть обращены внутрь гаража.
Такие же действия выполняются и вверху металлической конструкции.
Выполняется монтаж четырех распорок с расстоянием между ними 1,5 метра.
Установка последней перекладины формирует контур ворот для гаража.
Все крепежные элементы основательно затягиваются.
Для крепления ворот привариваются шарниры.

Совет: При монтаже зазор между створками и вертикальными стойками должен составлять примерно 2,5 сантиметра, а просвет между створками двери около 1,5 сантиметров.

На рамы ворот крепятся ушки для установки навесного замка.
Каркас обшивается профилированными листами. Вертикально их располагают на стенах с нахлестом в одну волну. Крепеж ставится в каждый второй прогиб. Для защиты конструкции от дождя и снега в углах гаража, снаружи ставятся специальные доборные элементы.
Накрывается кровля. Начинается покрытие гаража с нижней части его крыши (см. Чем покрыть крышу гаража: подбираем вариант). Профилированный лист при этом должен выступать не менее 40 миллиметров за линию карниза, образуя свес.

Как устроен пенал-гараж, размеры для его изготовления и порядок сборки конструкции хорошо показывает.

http://1pogarazham.ru
