Все находящиеся в эксплуатации стальные мосты и трубы периодически тщательно обследуют, получая исчерпывающие данные о физическом состоянии сооружения и его грузоподъемности, а также данные о необходимости ремонта, усиления или реконструкции сооружения.
Применяемые в мостостроении новые конструкции с искусственным регулированием усилий, объединением в работе металла и железобетона, использованием сварных и фрикционных соединений из высокопрочных качественных сталей пока еще недостаточно проверены в условиях эксплуатации и поэтому осмотры, наблюдения и правильное содержание имеет для них особое значение.
В задачи содержания стальных мостов и труб входят: предупреждение появления и развития коррозии металла; проверка состояния заклепочных, сварных, фрикционных и других соединений, т. е. выявление трещин, повреждений, слабых заклепок, лопнувших болтов и пр., проверка состояния элементов конструкций (наличие искривлений, погнутостей и пр.), покрытия проезжей части и работы опорных частей, деформационных швов, водоотводных устройств и, наконец, своевременное устранение обнаруженных дефектов. Все обнаруженные дефекты в конструкциях фиксируют как на самой конструкции путем нанесения отметок краской, так и в соответствующем журнале искусственных сооружений. В журнал заносят также результаты наблюдения за характером развития дефектов во времени.
Для выявления ослабления элемента ржавчину в наиболее дефектных местах счищают, толщину элемента измеряют штангенциркулем или кронциркулем, а полученные размеры уменьшают на 1 мм.
В случае отсутствий сведений о физико-механических свойствах металла конструкций, прочность и устойчивость которых необходимо определить, проводят лабораторные исследования на образцах металла1, вырезанных из основных элементов. Образцы могут быть взяты путем вырезывания их автогеном, выпиливанием или высверливанием в количестве не менее трех для каждого вида исследования. Полученные ослабления элементов проверяют расчетом и при необходимости перекрывают накладками.
Для обеспечения свободного доступа для осмотра элементов конструкций мосты оборудуют, как правило, постоянными приспособлениями: смотровыми люками и лестницами для спуска с тротуаров или проезжей части на нижние элементы конструкций пролетных строений и на подферменные площадки‘опор, лестницами для доступа к верхним поясам ферм (арок), проходами вдоль главных балок (ферм), смотровыми мостиками (площадками) в нужных местах и подвижными смотровыми тележками по нижним поясам.
Рис. 59. Смотровой мостик и люлька

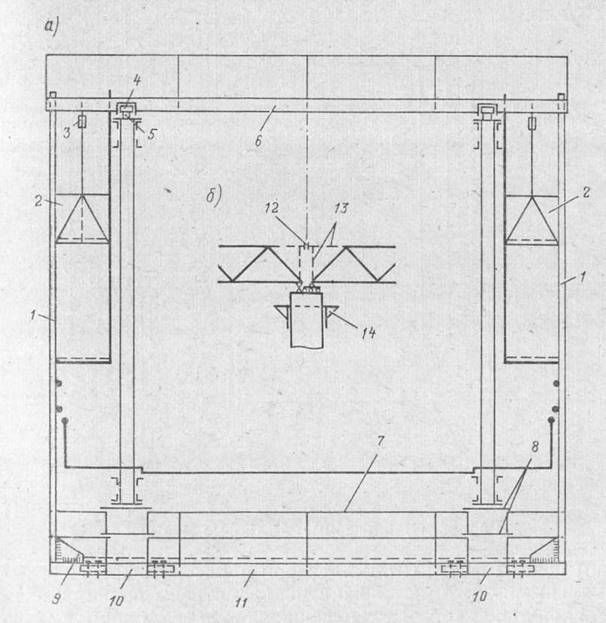

Рис. 60. Смотровые подвижные тележки:
Смотровые люки в зависимости от материала проезжей части делают деревянными или стальными, а по форме прямоугольными или круглыми со стороной квадрата или диаметром не меньше 65-70 см. Лестницы для спуска на нижние элементы конструкций и на подферменные площадки опор устраивают стационарными с ограждениями. Для доступа к верхним поясам ферм на портальных раскосах прикрепляют легкую металлическую лестницу с перилами. С целью безопасного осмотра верхних поясов ферм с ездой понизу их ограждают перилами высотой 0,9-1 м обычно из уголков, а поручень - из круглых стальных стержней.
Для осмотра, ремонта и окраски боковых и внутренних поверхностей верхних поясов, а также раскосов и стоек в отдельных случаях подвешивают стационарный смотровой мостик, например, из стальных рамок и досок для настила (рис. 59,а). Для той же цели можно использовать переносные люльки (рис. 59, б). Люльку подвешивают к перекладинам так, чтобы при движении она не задевала решетку фермы. Поднимают люльку двумя ручными лебедками грузоподъемностью 0,3-0,5 т.
Нижние пояса и элементы проезжей части пролетных строений с ездой понизу осматривают и ремонтируют, как правило, с передвижных стационарных смотровых тележек. Они состоят из платформы и подвижных устройств, которые обеспечивают перемещение ее в нужном направлении. При двух главных фермах с небольшим расстоянием между ними применяют смотровые тележки с продольным перемещением и расположением ходовых устройств снаружи ферм. Такие тележки располагают в каждом пролете, поскольку опоры мешают переводу их из пролета в пролет. Для тележек, перемещаемых из пролета в пролет (рис. 60, а) вдоль всего моста, устанавливают непрерывные пути перемещения (монорельсы) в пределах между фермами, в опорах делают вырезы, а платформы тележек снабжают выдвижными консолями. При большом расстоянии между фермами предусматривают смотровые тележки, которые могут перемещаться, как вдоль, так и поперек моста (рис. 60, б) по поперечным монорельсам, подвешенным к продольным монорельсам. Есть также тележки, на которых смотровые площадки могут перемещаться и вертикально.
Иногда вместо специальных монорельсов в качестве путей перемещения тележек используют свободные свесы горизонтальных листов поясов ферм. В таких случаях рамки каретки встречают на своем пути выступы в виде заклепок и стыковых накладок. Для более плавного перемещения в этих случаях применяют ролики, вмонтированные в пневматические шины.
В балочно-неразрезных или многопролетных однотипных ба-лочно-разрезных пролетных строениях целесообразно устраивать объемлющие передвижные тележки (рис. 61, а), с которых можно осматривать все элементы пролетного строения. Для перемещения тележки из пролета в пролет балочно-разрезные пролетные строения над опорами перекрывают в плоскости каждой фермы легкими вспомогательными фермочками (рис. 61,6). Для обеспечения сохранности конструкции и свободного перемещения конца пролетного строения над подвижной опорной частью в фермочках устраивают шов. Поверху вспомогательные фермочки соединяют между собой легкими поперечными связями. Тележка (см. рис. 61, а) состоит из верхней и нижней платформ с перилами, связанными между собой по вертикали тяжами. Каждая платформа имеет в поперечном направлении по две балки на расстоянии друг от друга 80-100 см. Верхние балки составлены из швеллеров, а нижние - трубчатые. Верхняя платформа через свои ходовые устройства опирается на монорельсы, уложенные по верхним поясам ферм. С обеих сторон пролетного строения между вертикальными тяжами тележки предусмотрены подвижные смотровые площадки, которые подвешивают через блоки к верхней платформе и перемещают по вертикали вручную или с помощью талей.

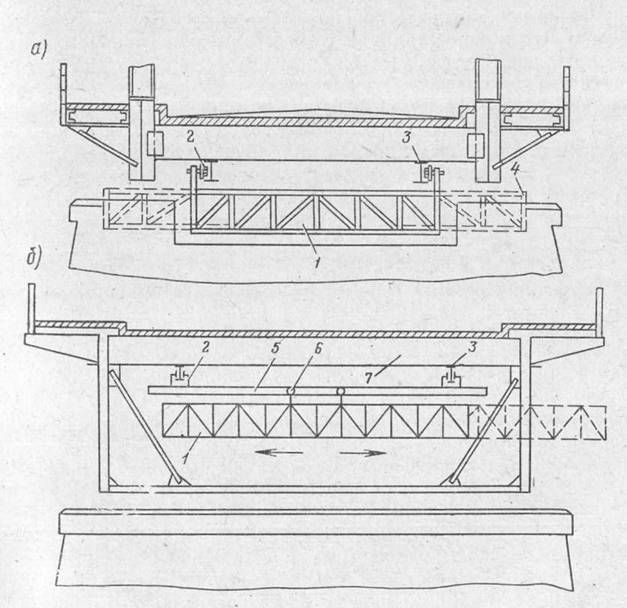

Рис. 61. Объемлющая подвижная тележка: ‘ - уголковый тяж; 2 - передвижная смотровая площадка; 3 - блок; 4 - ходовое устройство; 0 - монорельс; 6 - верхняя платформа из швеллеров; 7 - перила; 8 - разборная часть перил; тп К0сынка для соединения трубчатого элемента с уголками тяжа; 10 - сборноразборный стык РУочатых элементов; и - нижняя платформа из трубчатых элементов; 12 - шов; 13 - вспомогательная фермочка; 14- кронштейн

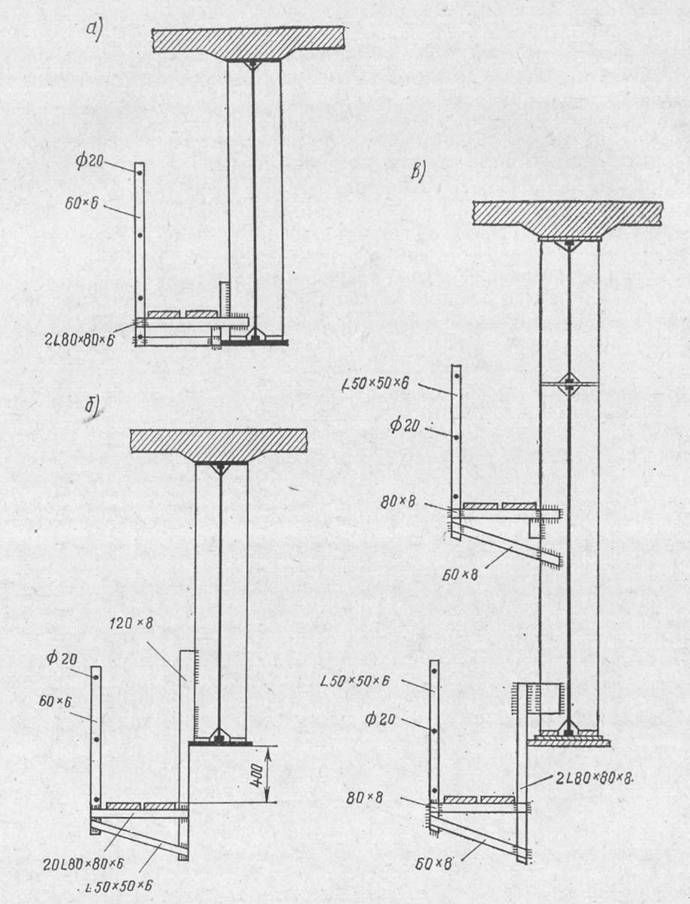

Рис. 62. Стационарные смотровые мостики
В многопролетных мостах для возможности перевода тележки из пролета в пролет ее делают разборной, а в опорах моста устра-нвают соответствующие вырезы. Для перевода тележки нижнюю платформу устанавливают на кронштейны опоры, демонтируют сборно-разборный трубчатый стык с перильным ограждением и продвигают нижнюю платформу на кронштейны обратной стороны опоры и на них снова ее собирают.
Тележки перемещают с помощью лебедок, талей и других механизмов.
В случае отсутствия смотровых тележек нижние пояса и элементы проезжей части пролетных строений с ездой понизу осматривают с помощью временных специальных металлических или деревянных люлек.
При осмотре и других работах по содержанию пролетных строений с ездой поверху между балками в плоскости нижних поясов устраивают проходы или смотровые мостики. В пролетных строениях со сплошными сталежелезобетонными балками особенно затруднен осмотр внешних поверхностей крайних балок. В таких случаях удобны стационарные смотровые мостики.
Если пространство в пролете моста ограничено подмостовым габаритом, устраивают смотровые мостики соответствующей конструкции (рис. 62,а), а там, где таких ограничений нет, целесообразны конструкции мостиков (рис. 62,б,в), обеспечивающие возможность осмотра нижних поясов как сбоку, так и снизу. Такие смотровые мостики просты и экономичны. Блоки их заготавливают заранее на стройплощадке, а на месте только приваривают к ребрам жесткости. Устанавливая мостики, нужно обеспечивать плотное примыкание элементов к нижнему поясу, где приварка запрещается. Можно также использовать деревянные смотровые мостики (рис. 63), которые при необходимости могут быть и переносными. Упорные бруски здесь наглухо прикрепляют к несущей балке болтами с головками, врезанными впотай. Плотное прилегание брусков к поясу достигается подтяжкой подвесок, винтовая нарезка которых должна иметь запас (10-15 см).
Внутренние вертикальные поверхности сплошных балок осматривают обычно с деревянного настила (прохода) укладываемого вдоль моста между балками или на элементы ветровых связей с подкладкой поперечных брусьев или на специальные стальные подставки.

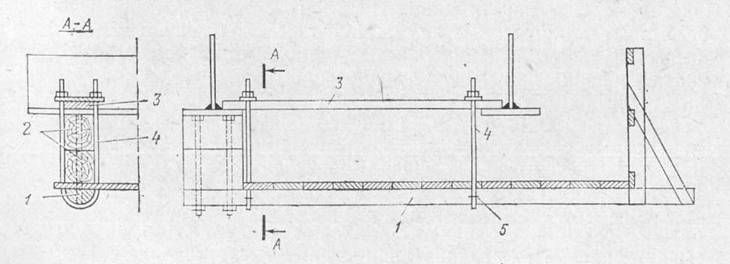

Рис. 63. Деревянный смотровой мостик:
1 - несущая балка; 2 - упорные бруски; 3 - доска; 4 - подвеска из круглой стали; 5 - скоба
При отсутствии постоянных смотровых мостиков нижние пояса сплошных балок осматривают со специальных временных устройств - переносных люлек, телескопических приспособлений на автомобильном ходу и пр. Весьма удобна для осмотра люлька (рис. 64) из стальных (лучше алюминиевых) труб диаметром 25 мм с толщиной стенки 1 мм. Люльку подвешивают к металлической пластинке, приваренной к торцам ребер жесткости или к переносным закладным пластинам, поддерживаемых арматурными петлями, которые приварены к торцам ребер жесткости. Для увеличения поперечной устойчивости люльку закрепляют к нижнему поясу струбциной, приваренной к горизонтальному элементу люльки, расположенному в плоскости нижнего пояса.
Все смотровые приспособления до использования должны быть испытаны полуторной статистической нагрузкой.
Освещенность поверхности - это количественная характеристика эффективности осветительной установки.
Освещенность выражается в люксах и равна отношению светового потока, попадающего на площадь, к единице площади (лм/м2).

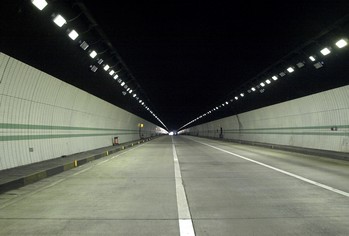

Освещение тоннелей является исключительно важным моментом в безопасности дорожного движения . В светлое время суток очень высока вероятность ДТП в тоннеле из-за разницы в уровнях яркости дневного света и сравнительно темного пространства тоннеля. При въезде в тоннель днем происходит переадаптация зрения, что требует большого зрительного напряжения. При выезде из тоннеля происходит обратный процесс, который также требует зрительной работы. Глаза могут быть ослеплены ярким светом на короткий промежуток времени, что также резко повышает вероятность возникновения ДТП.
Таким образом, освещение этих объектов должно учитывать адаптивные способности
человеческого глаза. Днем въезд в тоннель выглядит как черная дыра. Единственное разумное техническое решение этой ситуации заключается в интенсивном наружном освещении, которое плавно уменьшается в переходной зоне въезда. Для остального тоннеля достаточно относительно низкой освещенности
, которая должна быть несколько выше, чем обычное уличное освещение (для снижения давящего действия подземного пространства). Перед выездом из тоннеля рекомендуется повышать освещенность
для более безопасного перехода к дневному свету. По всей длине пешеходных переходов рекомендуется поддерживать постоянную высокую освещенность, горизонтальную и вертикальную. Даже короткие пешеходные тоннели нуждаются в интенсивном искусственном освещении, так как они имеют небольшое поперечное сечение и интенсивность дневного света в них быстро спадает.
Крупные переходы на территории торговых центров или метрополитена не относятся к объектам наружного освещения. Требования к тоннельному освещению содержатся в документе DIN 67524 , части 1 и 2.
Для автомобильных тоннелей нормируется яркость в зависимости от интенсивности и скорости движения: от 100 до 250 кд/м 2 при 50 км/ч , от 160 до 320 кд/м 2 при 80 км/ч и от 250 до 400 кд/м 2 при 100 км/ч . Эти параметры относятся к самой дороге и стенам высотой 2 м от земли. Изменение яркости от въезда в тоннель к выезду должно быть согласовано с адаптивными способностями глаз. Регулирование яркости зоны въезда в зависимости от естественной наружной освещенности обеспечивается специальными системами управления с фотодатчиками. Так как каждый объект уникален, то и требования к системам освещения значительно различаются.
Среднюю горизонтальную освещенность дорожного покрытия проезжей части городских транспортных тоннелей длиной более 60 м следует принимать в дневном режиме по табл. 1., а в вечернем и ночном режимах равной 50 лк. При длине тоннеля до 60 м средняя освещенность дорожного покрытия должна быть 50 лк во всех режимах.
В транспортных тоннелях должны применяться светильники с защитным углом не менее 10°. Высота их расположения должна быть не менее 4 м.

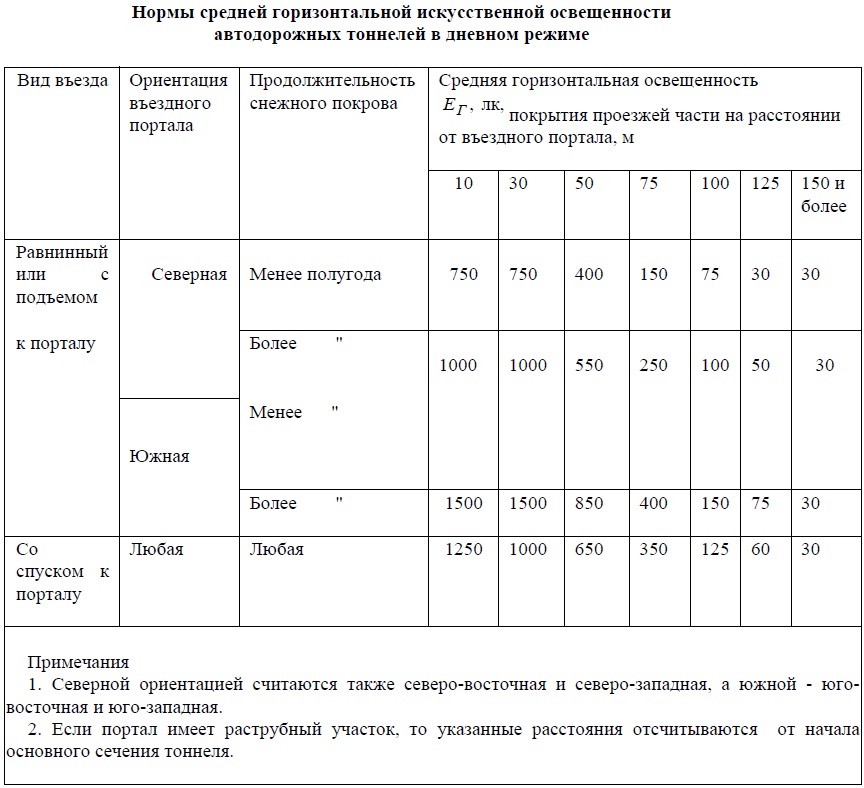

Таблица 1.
В любом тоннеле, и автомобильном, и пешеходном, должны приниматься меры для облегчения адаптации человека по сравнению с внешней средой. Поэтому для пешеходных тоннелей, несмотря на самые общие зрительные задачи - ориентировку в пространстве - предусматриваются нормы освещения 100 лк днем и 50 лк ночью.
37.1. Земляные работы на территории организаций, населенных пунктов, а также в охранных зонах подземных коммуникаций (электрокабели, кабели связи, газопроводы) должны начинаться только после получения письменного разрешения руководства организации, местного органа власти и владельца этих коммуникаций (соответственно). К разрешению должен быть приложен план (схема) размещения и глубины заложения коммуникаций (далее — план коммуникаций). Местонахождение подземных коммуникаций должно быть обозначено соответствующими знаками или надписями как на плане (схеме), так и на месте выполнения работ.
37.2. При обнаружении не отмеченных на планах коммуникаций кабелей, трубопроводов, подземных сооружений, а также боеприпасов земляные работы следует прекратить до выяснения их принадлежности и получения разрешения от соответствующих организаций на продолжение работ.
37.3. Запрещается проведение землеройных работ машинами на расстоянии менее 1 м, а механизмов ударного действия — менее 5 м от трассы кабеля, если эти работы не связаны с раскопкой кабеля.
Применение землеройных машин, отбойных молотков, ломов и кирок для рыхления грунта над кабелем разрешается производить на глубину, при которой до кабеля остается слой грунта не менее 30 см. Остальной слой грунта должен удаляться вручную лопатами.
Перед началом раскопок КЛ должно быть произведено контрольное вскрытие линии под надзором персонала организации — владельца КЛ.
37.4. В зимнее время к выемке грунта лопатами необходимо приступать только после его отогревания. При этом приближение источника тепла к кабелям допускается не ближе чем на 15 см.
37.5. Место работ по рытью котлованов, траншей или ям должно быть ограждено с учетом требований действующих норм и правил в строительстве. На ограждении должны размещаться предупреждающие знаки и надписи, а в ночное время — сигнальное освещение.
37.6. При рытье траншей в слабом или влажном грунте, когда есть угроза обвала, их стены должны быть надежно укреплены.
В сыпучих грунтах работы можно вести без крепления стен, но с устройством откосов, соответствующих углу естественного откоса грунта.
Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки. Разработка и крепление грунта в выемках глубиной более 2 м должны производиться по ППР.
37.7. В грунтах естественной влажности, при отсутствии грунтовых вод и при отсутствии расположенных поблизости подземных сооружений, рытье котлованов и траншей с вертикальными стенками без крепления разрешается на глубину не более 1 м — в насыпных песчаных и крупнообломочных грунтах, 1,25 м — в супесях, 1,5 м — в суглинках и глинах.
В плотных связанных грунтах траншеи с вертикальными стенками рыть роторными и траншейными экскаваторами без установки креплений разрешается на глубину не более 3 м. В этих случаях спуск работников в траншеи запрещен. В местах траншеи, где необходимо пребывание работников, должны быть устроены крепления или выполнены откосы.
Разработка мерзлого грунта (кроме сыпучего) разрешается без креплений на глубину промерзания.
37.8. При условиях, отличающихся от условий, приведенных в пункте 37.7 Правил, котлованы и траншеи следует разрабатывать с откосами без креплений либо с вертикальными стенками, закрепленными на всю высоту.
37.9. Крепление котлованов и траншей глубиной до 3 м должно быть инвентарным и выполняться по типовым проектам или ППР.
37.10. Перемещение, установка и работы строительных машин и автотранспорта, размещение лебедок, оборудования, материалов вблизи выемок (котлованов, траншей, канав) с неукрепленными откосами разрешается только за пределами призмы обрушения грунта на расстоянии, установленном ППР, или на расстоянии по горизонтали от основания откоса выемки до ближайших опорных частей вышеуказанных машин, оборудования, лебедок, материалов не менее указанного в таблице N 5.
Таблица N 5
Расстояние по горизонтали от основания откоса выемки
до ближайшей опоры машины
| Глубина выемки, м | Грунт | |||
| песчаный | супесчаный | суглинистый | глинистый | |
| 1,0 | 1,5 | 1,25 | 1,00 | 1,00 |
| 2,0 | 3,0 | 2,40 | 2,00 | 1,50 |
| 3,0 | 4,0 | 3,60 | 3,25 | 1,75 |
| 4,0 | 5,0 | 4,40 | 4,00 | 3,00 |
| 5,0 | 6,0 | 5,30 | 4,75 | 3,50 |
37.11. Открытые муфты должны укрепляться на доске, подвешенной с помощью проволоки или троса к перекинутым через траншею брусьям, и закрываться коробами. Одна из стенок короба должна быть съемной и закрепляться без применения гвоздей.
37.13. Кабели следует подвешивать таким образом, чтобы не происходило их смещение.
37.14. На короба, закрывающие откопанные кабели, следует вывешивать плакат безопасности «Стой! Напряжение».
37.15. Перед разрезанием кабеля или вскрытием муфт следует удостовериться в том, что работа будет выполняться на подлежащем ремонту кабеле, что этот кабель отключен и что выполнены технические мероприятия.
37.16. На рабочем месте подлежащий ремонту кабель определяется:
при прокладке в туннеле, коллекторе, канале — прослеживанием, сверкой раскладки с чертежами и схемами, проверкой по биркам;
при прокладке кабелей в земле — сверкой их расположения с чертежами прокладки.
Для этой цели должна быть предварительно прорыта контрольная траншея (шурф) поперек кабелей, позволяющая видеть все кабели.
37.17. Во всех случаях, когда отсутствует видимое повреждение кабеля, следует применять кабелеискательный аппарат.
37.18. Перед разрезанием кабеля или вскрытием соединительной муфты необходимо проверить отсутствие напряжения с помощью специального приспособления, состоящего из изолирующей штанги и стальной иглы или режущего наконечника. На КЛ с двухсторонним питанием отсутствие напряжения проверяется проколом дистанционным способом с двух сторон от места повреждения кабеля или соединительной муфты.
В туннелях, коллекторах, колодцах, траншеях, где проложено несколько кабелей, и на других кабельных сооружениях приспособление должно быть с дистанционным управлением. Приспособление должно обеспечить прокол или разрезание оболочки до жил с замыканием их между собой и заземлением.
Кабель у места прокалывания предварительно должен быть закрыт экраном.
37.19. При проколе кабеля следует пользоваться диэлектрическими перчатками и средствами защиты от термических рисков электрической дуги (спецодеждой, средствами защиты лица и глаз), при этом необходимо стоять на изолирующем основании сверху траншеи на максимальном расстоянии от прокалываемого кабеля.
Прокол кабеля должны выполнять два работника: допускающий и производитель работ или производитель и ответственный руководитель работ. Один из них, прошедший специальное обучение, непосредственно прокалывает кабель, а второй — наблюдает.
37.20. Если в результате повреждений кабеля открыты все токоведущие жилы, отсутствие напряжения можно проверять непосредственно указателем напряжения без прокола кабеля.
37.21. Для заземления прокалывающего приспособления могут быть использованы заземлитель, погруженный в почву на глубину не менее 0,5 м, или броня кабеля. Присоединять заземляющий проводник к броне следует посредством хомутов; броня под хомутом должна быть зачищена.
В тех случаях, когда броня подверглась коррозии, разрешается присоединение заземляющего проводника к металлической оболочке кабеля.
37.22. На КЛ электростанций и подстанций, где длина и способ прокладки кабелей позволяют, пользуясь чертежами, бирками, кабелеискательным аппаратом, точно определить подлежащий ремонту кабель, разрешается по усмотрению работника, выдающего наряд, не прокалывать кабель перед его разрезанием или вскрытием муфты.
37.23. Вскрывать соединительные муфты и разрезать кабель в тех случаях, когда предварительный прокол не делается, следует заземленным инструментом, надев диэлектрические перчатки, используя средства защиты от термических рисков электрической дуги и механических воздействий, стоя на изолирующем основании.
После предварительного прокола те же операции на кабеле разрешается выполнять без перечисленных дополнительных мер безопасности.
37.24. Кабельная масса для заливки муфт должна разогреваться в специальной железной посуде с крышкой и носиком.
Кабельная масса из вскрытой банки вынимается при помощи подогретого ножа в теплое время года и откалывается — в холодное время года.
Запрещается разогревать невскрытые банки с кабельной массой.
37.25. При заливке муфт массой работник должен быть одет в специальную одежду, брезентовые рукавицы и предохранительные очки.
37.26. Разогрев, снятие и перенос сосуда с припоем, а также сосуда с массой должны выполняться в брезентовых рукавицах и предохранительных очках. Запрещается передавать сосуд с припоем либо сосуд с массой из рук в руки, при передаче необходимо ставить их на землю.
37.27. Перемешивание расплавленной массы следует выполнять металлической мешалкой, а снятие нагара с поверхности расплавленного припоя — металлической сухой ложкой. Мешалка и ложка перед применением должны быть подогреты.
37.28. В холодное время года соединительные и концевые муфты перед заливкой их горячими составами должны быть подогреты.
37.29. Разогрев кабельной массы в кабельных колодцах, туннелях, кабельных сооружениях запрещен.
37.30. При перекатке барабана с кабелем необходимо принять меры против захвата его выступами частей одежды.
До начала работ по перекатке барабана следует закрепить концы кабеля и удалить торчащие из барабана гвозди.
Барабан с кабелем разрешается перекатывать только по горизонтальной поверхности по твердому грунту или настилу.
37.31. При ручной прокладке кабеля число работников должно быть таким, чтобы на каждого приходился участок кабеля массой не более 35 кг для мужчин и 15 кг для женщин. Работать следует в брезентовых рукавицах.
37.32. Запрещается при прокладке кабеля стоять внутри углов поворота, а также поддерживать кабель вручную на поворотах трассы. Для этой цели должны быть установлены угловые ролики.
37.33. При прогреве кабеля запрещается применять трансформаторы напряжением выше 380 В.
37.34. Перекладывать кабель и переносить муфты следует после отключения кабеля. Перекладывать кабель, находящийся под напряжением, разрешается при условиях:
перекладываемый кабель должен иметь температуру не ниже 5 градусов C;
муфты на перекладываемом участке кабеля должны быть укреплены хомутами на досках;
для работы должны использоваться диэлектрические перчатки, поверх которых для защиты от механических повреждений должны быть надеты брезентовые рукавицы;
работа должна выполняться работниками, имеющими опыт прокладки, под надзором ответственного руководителя работ, имеющего группу V, в электроустановках напряжением выше 1000 В и производителя работ, имеющего группу IV, в электроустановках напряжением до 1000 В.
37.35. Работы в подземных кабельных сооружениях, а также их осмотр со спуском в них должны выполняться по наряду не менее чем тремя работниками, двое из которых — страхующие. Между работниками, выполняющими работу, и страхующими должна быть установлена визуальная и/или голосовая связь. Производитель работ должен иметь группу IV.
На электростанциях и подстанциях осмотр коллекторов и туннелей, не относящихся к числу газоопасных, разрешено проводить по распоряжению одним работником, имеющим группу III, при наличии устойчивой связи (телефон, радиостанция).
37.36. В каждом цехе (районе, участке) необходимо иметь утвержденный руководителем организации перечень газоопасных подземных сооружений, с которым должен быть ознакомлен оперативный персонал.
Все газоопасные подземные сооружения должны быть помечены на плане. Люки и двери газоопасных помещений должны надежно запираться и иметь знаки в соответствии с государственным стандартом.
37.37. До начала и во время работы в подземном сооружении должна быть обеспечена естественная или принудительная вентиляция и взят анализ на содержание в воздухе кислорода, которого должно быть не менее 20%.
Естественная вентиляция создается открыванием не менее двух люков с установкой около них специальных козырьков, направляющих воздушные потоки. Перед началом работы продолжительность естественной вентиляции должна составлять не менее 20 минут.
Принудительная вентиляция обеспечивается вентилятором или компрессором в течение 10 — 15 минут для полного обмена воздуха в подземном сооружении посредством рукава, опускаемого вниз и не достигающего дна на 0,25 м.
Не разрешается применять для вентиляции баллоны со сжатыми газами. Если естественная или принудительная вентиляция не обеспечивают полное удаление вредных веществ, спуск в подземное сооружение разрешается только с применением изолирующих средств индивидуальной защиты органов дыхания, в том числе с использованием шлангового противогаза.
37.38. Запрещается без проверки подземных сооружений на загазованность приступать к работе в них. Проверку должны проводить работники, обученные пользованию приборами. Список таких работников утверждается руководителем организации (обособленного подразделения).
Проверка отсутствия газов с помощью открытого огня запрещается.
37.39. Перед началом работы в коллекторах и туннелях, оборудованных приточно-вытяжной вентиляцией, последняя должна быть приведена в действие на срок, определяемый в соответствии с местными условиями. Отсутствие газа в этом случае разрешается не проверять.
37.40. При работах в коллекторах и туннелях должны быть открыты два люка или две двери, чтобы работники находились между ними. У открытого люка должен быть установлен предупреждающий знак или сделано ограждение. До начала работы члены бригады должны быть ознакомлены с планом эвакуации из подземного сооружения в случае непредвиденных обстоятельств.
37.41. При открывании колодцев необходимо применять инструмент, не дающий искрообразования, а также избегать ударов крышки о горловину люка.
У открытого люка колодца должен быть установлен предупреждающий знак или сделано ограждение.
37.42. В колодце разрешается находиться и работать одному работнику, имеющему группу III, с применением лямочного предохранительного пояса со страховочным канатом. Данный предохранительный пояс должен иметь наплечные ремни, пересекающиеся со стороны спины, с кольцом на пересечении для крепления каната. Другой конец каната должен держать один из страхующих работников.
37.43. При работах в колодцах разжигать в них паяльные лампы, устанавливать баллоны с пропан-бутаном, разогревать составы для заливки муфт и припой не разрешается. Опускать в колодец расплавленный припой и разогретые составы для заливки муфт следует в специальном закрытом сосуде, подвешенном с помощью карабина к металлическому тросику.
37.44. При проведении огневых работ должны применяться щитки из огнеупорного материала, ограничивающие распространение пламени, и приниматься меры к предотвращению пожара.
37.45. В коллекторах, туннелях, кабельных полуэтажах и прочих помещениях, в которых проложены кабели, при работе с использованием пропан-бутана суммарная вместимость находящихся в помещении баллонов не должна превышать 5 л.
После окончания работ баллоны с газом должны быть удалены, а помещение провентилировано.
37.46. При прожигании кабелей находиться в колодцах не разрешается, а в туннелях и коллекторах разрешается только на участках между двумя открытыми входами. Запрещается работать на кабелях во время их прожигания.
После прожигания во избежание пожара необходимо осмотреть кабели.
37.47. Перед допуском к работам и проведением осмотра в туннелях устройства защиты от пожара в них должны быть переведены с автоматического действия на дистанционное управление и на ключе управления должен быть вывешен плакат «Не включать! Работают люди».
37.48. Запрещается курить в колодцах, коллекторах и туннелях, а также на расстоянии менее 5 м от открытых люков.
37.49. При длительных работах в колодцах, коллекторах и туннелях время пребывания в них должен определять работник, выдающий наряд, в зависимости от условий выполнения работ.
37.50. В случае появления газа работа в колодцах, коллекторах и туннелях должна быть прекращена, работники выведены из опасной зоны до выявления источника загазованности и его устранения.
Для вытеснения газов необходимо применять принудительную вентиляцию.
37.51. Для освещения рабочих мест в колодцах и туннелях должны применяться светильники напряжением 12 В или аккумуляторные фонари во взрывозащищенном исполнении. Трансформатор для светильников напряжением 12 В должен располагаться вне колодца или туннеля.
Работа на кабельных линиях в подземных сооружениях4.14.35. Работу в подземных кабельных сооружениях, а также осмотр со спуском в них должны выполнять по наряду не менее троих работников, из которых двое - страхующие. Между работниками, выполняющими работу, и страхующими должна быть установлена связь. Производитель работ должен иметь группу IV.
На электростанциях и подстанциях осматривать коллекторы и туннели, не относящиеся к числу газоопасных, может по распоряжению один работник, имеющий группу III, при наличии устойчивой связи (телефон, радиостанция).
4.14.36. В каждом цехе (районе, участке) необходимо иметь утвержденный руководителем организации перечень газоопасных подземных сооружений, с которым должен быть ознакомлен оперативный персонал.
Все газоопасные подземные сооружения должны быть помечены на плане. Люки и двери газоопасных помещений должны надежно запираться и иметь знаки в соответствии с государственным стандартом.
4.14.37. До начала и во время работы в подземном сооружении должна быть обеспечена естественная или принудительная вентиляция и взят анализ на содержание в воздухе кислорода, которого должно быть не менее 20%.
Естественная вентиляция создается открыванием не менее двух люков с установкой около них специальных козырьков, направляющих воздушные потоки. Перед началом работы продолжительность естественной вентиляции должна составлять не менее 20 минут.
Принудительная вентиляция обеспечивается вентилятором или компрессором в течение 10-15 минут для полного обмена воздуха в подземном сооружении посредством рукава, опускаемого вниз и не достигающего дна на 0,25 м.
Не разрешается применять для вентиляции баллоны со сжатыми газами. Если естественная или принудительная вентиляция не обеспечивают полное удаление вредных веществ, спуск в подземное сооружение допускается только с применением изолирующих органы дыхания средств, в том числе с использованием шлангового противогаза.
4.14.38. Не допускается без проверки подземных сооружений на загазованность приступать к работе в них. Проверку должны проводить работники, обученные пользованию приборами. Список таких работников утверждается указанием по организации.
Проверка отсутствия газов с помощью открытого огня не допускается.
4.14.39. Перед началом работы в коллекторах и туннелях, оборудованных приточно-вытяжной вентиляцией, последняя должна быть приведена в действие на срок, определяемый в соответствии с местными условиями. Отсутствие газа в этом случае допускается не проверять.
4.14.40. При работах в коллекторах и туннелях должны быть открыты два люка или две двери, чтобы работники находились между ними. У открытого люка должен быть установлен предупреждающий знак или сделано ограждение. До начала работы члены бригады должны быть ознакомлены с планом эвакуации из подземного сооружения в случае непредвиденных обстоятельств.
4.14.41. При открывании колодцев необходимо применять инструмент, не дающий искрообразования, а также избегать ударов крышки о горловину люка.
У открытого люка колодца должен быть установлен предупреждающий знак или сделано ограждение.
4.14.42. В колодце допускается находиться и работать одному работнику, имеющему группу III, с применением предохранительного пояса со страховочным канатом. Предохранительный пояс должен иметь наплечные ремни, пересекающиеся со стороны спины, с кольцом на пересечении для крепления каната. Другой конец каната должен держать один из страхующих работников.
4.14.43. При работах в колодцах разжигать в них паяльные лампы, устанавливать баллоны с пропан-бутаном, разогревать составы для заливки муфт и припой не разрешается. Опускать в колодец расплавленный припой и разогретые составы для заливки муфт следует в специальном закрытом сосуде, подвешенном с помощью карабина к металлическому тросику.
4.14.44. При проведении огневых работ должны применяться щитки из огнеупорного материала, ограничивающие распространение пламени, и приниматься меры к предотвращению пожара.
4.14.45. В коллекторах, туннелях, кабельных полуэтажах и прочих помещениях, в которых проложены кабели, при работе с использованием пропан-бутана суммарная вместимость находящихся в помещении баллонов не должна превышать 5 л.
После окончания работ баллоны с газом должны быть удалены, а помещение провентилировано.
4.14.46. При прожигании кабелей находиться в колодцах не разрешается, а в туннелях и коллекторах допускается только на участках между двумя открытыми входами. Запрещается работать на кабелях во время их прожигания.
После прожигания во избежание пожара необходимо осмотреть кабели.
4.14.47. Перед допуском к работам и проведением осмотра в туннелях устройства защиты от пожара в них должны быть переведены с автоматического действия на дистанционное управление и на ключе управления должен быть вывешен плакат "Не включать! Работают люди".
4.14.48. Не разрешается курить в колодцах, коллекторах и туннелях, а также на расстоянии менее 5 м от открытых люков.
4.14.49. При длительных работах в колодцах, коллекторах и туннелях время пребывания в них должен определять работник, выдающий наряд, в зависимости от условий выполнения работ.
4.14.50. В случае появления газа работа в колодцах, коллекторах и туннелях должна быть прекращена, работники выведены из опасной зоны до выявления источника загазованности и его устранения.
Для вытеснения газов необходимо применять принудительную вентиляцию.
4.14.51. Для освещения рабочих мест в колодцах и туннелях должны применяться светильники напряжением 12 В или аккумуляторные фонари во взрывозащищенном исполнении. Трансформатор для светильников напряжением 12 В должен располагаться вне колодца или туннеля.
13.1. Для укрытия людей при проходе поездов, размещения противопожарного инвентаря, а также механизмов, оборудования и материалов при производстве ремонтных работ на мостах длиной свыше 50 м должны устраиваться убежища. Убежища на мостах должны располагаться через 50 м с каждой стороны пути в шахматном порядке (при длине моста от 50 до 100 м убежища располагают в середине моста с каждой стороны пути).
На участках со скоростью движения пассажирских поездов более 120 км/ч и в северных условиях расстояние между убежищами должно быть 25 м. Допускается сохранить существующие расстояния между убежищами 50 м при условии разработки для каждого моста специальных мер техники безопасности, утверждаемых начальником дистанции пути.
Убежища на мостах должны отвечать требованиям Указаний по устройству и конструкции мостового полотна на железнодорожных мостах.
13.2. Все части пролетных строений, видимые поверхности опор и труб должны быть доступны для осмотра и ухода, для чего следует устраивать проходы, люки, лестницы, перильные ограждения (высотой не менее 1,10 м), специальные смотровые приспособления.
13.3. Подферменные плиты устоев и оголовки или ригели промежуточных опор, с которых производится осмотр и выполняются работы по содержанию и ремонту опорных частей и других элементов мостов, при высоте опор более 3 м над землей или водой должны быть ограждены перилами высотой не менее 1,1 м. При недостаточных размерах подферменных плит, оголовков или ригелей для указанных целей в случае невозможности использования других средств должны устраиваться смотровые приспособления (балконы) в верхней части опор. Для спуска с мостового полотна на верх опор или на балконы должны быть постоянные или переносные лестницы и стремянки.
13.4. Для осмотра пролетных строений мостов должны быть переносные лестницы (для мостов высотой не более 5 м), настилы внутри пролетных строений при езде поверху, переносные люльки, откидные платформы, передвижные тележки. Пролетные строения с ездой понизу должны иметь перила по верхним поясам ферм и лестницы с перилами по опорным раскосам или стойкам.
Для осмотра особо крупных и ответственных мостов, опытных конструкций, а также при наличии в сооружениях серьезных дефектов должны быть устроены специальные смотровые приспособления по проектам, согласованным со службами пути железных дорог.
Устройство и эксплуатация смотровых приспособлений для осмотра пролетных строений с ездой понизу, находящихся на электрифицированных участках, осуществляются в соответствии с требованиями Правил безопасности для работников железнодорожного транспорта на электрифицированных линиях.
13.5. У каждого конца мостового сооружения или трубы при высоте насыпи свыше 2 м для железнодорожных следует, как правило, устраивать по откосам постоянные лестничные сходы шириной 0,75 м.
13.6. В необходимых случаях (например, при строительстве мостов и труб в опытном порядке, при применении для мостов статически неопределимых систем, чувствительных к осадкам, при создании в стальных конструкциях предварительно напряженного состояния и др.) следует предусматривать установку специальных марок или других приспособлений, необходимых для осуществления контроля за общими деформациями, а также за напряженным состоянием отдельных элементов моста.
13.7. Не реже одного раза в год при очередном периодическом осмотре необходимо проверять исправность всех постоянных смотровых приспособлений (смотровые тележки, лестницы, перила и т.п.) с отражением результатов в акте. Обнаруженные повреждения подлежат устранению в кратчайший срок.
13.8. На деревянных мостах и на мостах с ездой на деревянных поперечинах необходимо иметь противопожарные средства в виде бочек с водой вместимостью 200 л и ящиков с песком вместимостью 0,25 м 3 , а на охраняемых мостах, кроме того, - огнетушители, гидропульты и другие специальные противопожарные приспособления.
На однопутных и двухпутных металлических и железобетонных мостах длиной от 10 до 25 м с ездой на деревянных поперечинах устанавливают одну бочку на конце моста; при длине мостов более 25 м – по одной бочке на концах моста и по одной бочке на каждые 50 м длины моста. На однопутных и двухпутных мостах длиной от 5 до 15 м с деревянными пролетными строениями или деревянными опорами устанавливают одну бочку на конце моста; при длине моста более 15 м - по одной бочке на концах и по одной бочке на каждые 25 м длины моста. Бочки устанавливаются на площадках-убежищах, а при отсутствии убежищ – на специальных помостах.
При отсутствии или пересыхании в летнее время водотока у деревянных опор устанавливают бочки с водой по одной на каждые 25 м длины моста.
Кроме бочек с водой, на металлических и железобетонных мостах длиной более 25 м с ездой на деревянных поперечинах и на деревянных мостах длиной более 15 м ставят ящики с песком на площадках, располагаемых по длине моста между площадками для бочек. Ящики с песком должны иметь крышки на петлях. Песок в ящиках должен быть сухим.
На путепроводах над электрифицированными участками взамен бочек с водой должны быть поставлены ящики с песком.
На пешеходных мостах с ездой на деревянных поперечинах устанавливают ящики с песком по одному на каждые 50 м длины моста (со сходами).
В зимний период бочки должны быть пустыми, а в остальное время – наполнены водой. В засушливых и безводных районах на металлических и железобетонных мостах длиной до 25 м с ездой на деревянных поперечинах, а также на деревянных мостах длиной до 15 м и у деревянных опор допускается вместо бочек с водой устанавливать ящики с песком вместимостью 0,25 м 3 .
13.9. На мостах с деревянными пролетными строениями пространство между контррельсами или между специальными брусками должно быть покрыто дощатым настилом и засыпано щебнем или гравием, а пространство между путевым рельсом и контррельсом (или бруском) покрыто полосовой сталью. На мостах с металлическими пролетными строениями на деревянных опорах указанные покрытия необходимо устраивать над всеми опорами и в обе стороны от них на расстоянии 2…5 м (в зависимости от высоты опоры).
Расположенные над железнодорожными путями части деревянных путепроводов должны быть обшиты снизу листовой сталью на ширину не менее 4 м со спущенными на 0,3 м краями. Вместо стали допускается применение асбошифера, покрытие деревянных элементов огнеупорной краской, пропитка огнезащитными составами и другие мероприятия, которые согласовываются пожарной охраной дороги.
13.10. Местность под всеми мостами на протяжении 30 м выше и ниже мостов должна быть очищена от сухого кустарника, валежника, горючего мусора и т.п. Под охраняемыми мостами очистка должна производиться в пределах запретной зоны.
13.11. На охраняемых мостах, помимо бочек с водой и ящиков с песком, должны быть следующие противопожарные средства: химические огнетушители, устанавливаемые в специальных деревянных ящиках на концах моста и через каждые 100 м его длины; гидропульты (или ведра) по одному на каждые 200 м длины моста, но не менее одного на пост охраны; противопожарный инвентарь (не менее чем по две штуки): лопаты, ломы, топоры, багры, а также ведра с веревкой и блоком для пополнения воды в бочках. Указанный инвентарь должен храниться на щитах у моста.
В зимнее время огнетушители и гидропульты необходимо переносить в теплое помещение.
На охраняемых мостах через реки необходимо иметь спасательные приспособления – спасательные круги, шары, веревки.
13.12. Особо крупные охраняемые мосты по перечню, утверждаемому начальником дороги, помимо перечисленного выше пожарного инвентаря, оборудуются дополнительными средствами пожаротушения.
13.13. В помещениях охраны мостов (тоннелей) и мостовых обходчиков должна быть прямая телефонная связь с ближайшей станцией или постом, а на участках с диспетчерской централизацией – с поездным диспетчером.
13.14. Расположение линий связи и других коммуникаций должно обеспечивать возможность беспрепятственного производства работ по ремонту и содержанию мостов. Линии связи и другие коммуникации должны прокладываться на специальных мостиках. Расположение коммуникаций внутри пролетных строений, на тротуарах и перильных ограждениях не допускается.
13.15. На эксплуатируемых железнодорожных и пешеходных мостах не допускается прокладка нефтепроводов, нефтепродуктопроводов, газопроводов, канализационных трубопроводов, тепловых сетей и водопровода, а также не связанных с работой железных дорог высоковольтных линий электропередачи и связи.
13.16. Искусственные сооружения, на которых установлены опоры контактной сети или находятся узлы крепления проводов контактной сети, питающих или отсасывающих линий тягового электроснабжения, а также линии электропередачи напряжением свыше 1000 В, должны быть заземлены в соответствии с Инструкцией по заземлению устройств электроснабжения на электрифицированных железных дорогах.
Заземлению подлежат также: отдельно стоящие металлические конструкции мостов и путепроводов, расположенные на расстоянии менее 5 м от частей контактной сети и линий электропередачи, находящихся под напряжением; металлические конструкции мостов и путепроводов, расположенные в зоне влияния контактной сети или линий электропередачи переменного тока; мосты и путепроводы, которые могут оказаться под напряжением вследствие падения на них проводов, тросов или других деталей контактной сети или линий электропередачи при их повреждении. Содержание и ремонт заземляющих устройств осуществляется в соответствии с Инструкцией по заземлению устройств электроснабжения на электрифицированных железных дорогах.
Опасная зона для работ на мостах электрифицированных участков (2 м от токонесущих частей контактной сети), а также при наличии на мостах линий электропередачи (в зависимости от напряжения ЛЭП, но не менее 2 м) должна быть обозначена красной полосой на элементах пролетных строений или конструкций подвески ЛЭП.
13.17. Контактная сеть и линии электропередачи, кроме подвешенных на расстоянии, обеспечивающем безопасность производства работ на мостах, должны секционироваться с обеих сторон моста с установкой разъединителей с ручным приводом.
В процессе эксплуатации снятие напряжения с контактной сети и воздушных линий электропередачи и их заземление для обеспечения ремонтных работ производится в порядке, установленном Правилами безопасности для работников железнодорожного транспорта на электрифицированных линиях.
13.18. Конструкции крепления контактной сети городского транспорта (трамвай, троллейбус) на железнодорожных путепроводах должны исключать возможность попадания рабочего напряжения на конструкции путепроводов и железнодорожные коммуникации. С этой целью к нижней конструкции путепровода должны крепиться деревянные щиты толщиной 50 мм, шириной 1200 мм с бортами по краям, исключающими сход штанги; щиты должны выступать по концам конструкций путепровода на 250 мм. Установка щитов и их содержание должны осуществляться в соответствии с действующими правилами организацией, эксплуатирующей трамвай или троллейбус.
13.19. На путепроводах и пешеходных мостах, расположенных над электрифицированными путями, для ограждения частей контактной сети, находящихся под напряжением, должны быть установлены предохранительные щиты и сплошной настил в местах прохода людей. Щиты могут быть вертикальные высотой 2 м и горизонтальные, прикрывающие находящиеся под напряжением части контактной сети на расстоянии не менее 1,5 м от края путепровода или пешеходного моста. Конструкция предохранительных щитов принимается по типовым проектам пешеходных мостов и путепроводов.
13.20. Все охраняемые мосты, неохраняемые мосты по перечню, утвержденному руководством железных дорог, пешеходные мосты и тоннели должны быть освещены. Освещение указанных сооружений (кроме охраняемых мостов) должно отвечать требованиям отраслевого стандарта ОСТ 32-9-81 Нормы искусственного освещения объектов железнодорожного транспорта. На охраняемых мостах освещение устраивается в соответствии с проектами.
В целях экономии электроэнергии должно обеспечиваться отключение освещения или уменьшение освещенности при отсутствии надобности.
13.21. При отсутствии или неисправности электроосвещения в тоннелях и на мостах должны применяться аккумуляторные фонари.
13.22. Охраняемые мосты и тоннели, мосты на судоходных реках, а также мосты и тоннели по перечню, установленному руководством дороги, должны быть оборудованы телефонной связью. Телефонные аппараты устанавливают в закрытых шкафах по концам сооружений, а при длине их более 1000 м – также и в середине (в нише или убежище).
13.23. Железнодорожные мосты с разводными пролетами, а также мосты с совмещенной проезжей частью (для неодновременного движения рельсовых и безрельсовых транспортных средств) должны быть ограждены с обеих сторон сигналами прикрытия, находящимися на расстоянии не менее 50 м от въездов на них. Для городских мостов расстояния от въездов до сигналов прикрытия устанавливаются по согласованию с ГИБДД МВД РФ. Открывание сигналов прикрытия должно быть возможным только при неразведенном положении разводного пролета, а также при незанятом состоянии совмещенного проезда.
Железнодорожные мосты с разводными пролетами, а также однопутные мосты на двухпутных участках дороги должны быть защищены предохранительными (улавливающими) тупиками или устройствами путевого заграждения.
13.24. Мосты и тоннели по перечню, утвержденному начальником дороги, оборудуются оповестительной сигнализацией и заградительными светофорами. Оповестительная сигнализация и заградительные светофоры, как правило, должны устраиваться во всех эксплуатируемых тоннелях длиной более 300 м, расположенных на прямых, и более 150 м – на кривых участках пути.
13.25. В судоходных пролетах мостов должна быть судоходная сигнализация. Порядок ее устройства и обслуживания определяются проектом и Инструкцией по устройству и содержанию судоходной сигнализации на железнодорожных мостах.
13.26. Перед мостами с контррельсами или охранными брусьями в необходимых случаях нужно устанавливать с обеих сторон указатели для снегоочистителей в соответствии с Инструкцией по сигнализации на железных дорогах Российской Федерации.
13.27. У охраняемых мостов следует предусматривать помещения для охраны моста и соответствующие устройства.
Около больших железнодорожных, а также всех разводных мостов и у тоннелей следует предусматривать служебно-бытовые помещения для обслуживания сооружений и для хранения инструмента и материалов, а у больших металлических мостов и тоннелей по перечню, утвержденному руководством железной дороги, - мастерские и компрессорные станции. На больших железнодорожных мостах для механизации работ по текущему содержанию и ремонту следует предусматривать устройство линий подачи сжатого воздуха и воды, а также линий продольного электроснабжения с токоразборными точками.
13.28. Для укрытия людей при проходе поездов, размещения противопожарного инвентаря, а также механизмов, оборудования и материалов при производстве ремонтных работ в тоннелях должны устраиваться – убежища. В качестве убежищ используются ниши и камеры или специальные балконы.
Ниши должны быть во всех тоннелях длиной более 50 м, а камеры – в тоннелях длиной более 300 м. Ниши и камеры располагаются с каждой стороны пути в шахматном порядке соответственно через 60 и 300 м. В тоннелях длиной от 50 до 100 м допускается устройство по одной нише с каждой стороны пути, а в тоннелях длиной от 300 до 400 м – одной камеры в середине тоннеля. Ниши и камеры должны быть обрамлены побелкой или плитками белого цвета для облегчения их отыскания. Общий вид и схема их расположения показаны в Приложении И.
В новых тоннелях вместо ниш обустраивают специальные балконы с перильным ограждением на протяжении всего тоннеля, как показано в Приложении И. Для схода и захода на балкон устраиваются лестничные площадки, которые располагаются через 30 м.
13.29. При отсутствии или неисправности электроосвещения в тоннелях должны применяться аккумуляторные фонари.
13.30. Тоннели по перечню, утвержденному начальником дороги, оборудуются оповестительной сигнализацией и заградительными светофорами. Оповестительная сигнализация и заградительные светофоры, как правило, должны устраиваться во всех эксплуатируемых тоннелях длиной более 300 м, расположенных на прямых, и более 150 м – на кривых участках пути.
