Классификация средств индивидуальной защиты электромонтажника. Средства индивидуальной защиты электрика

Электрозащитные изолирующие средства предназначены для обеспечения безопасности обслуживающего персонала при выполнении работ в действующих электроустановках. В зависимости от назначения и типа, электрозащитное средство может обеспечивать как полную защиту человека от напряжения, так и выступать в роли дополнительной защиты.

Электроустановки несут в себе опасность, заключающуюся в возможности поражения электрическим током и термического воздействия электрической дуги. Каждый год происходит ряд несчастных случаев в электроустановках, большая часть из которых происходит по причине не соблюдения работниками требований охраны труда, в частности неправильного применения средств защиты при выполнении работ. Поэтому очень важно знать и уметь правильно применять электрозащитные средства при выполнении работ на электрическом оборудовании.

Рассмотрим основные правила применения различных защитных средств, которые применяют в электроустановках.

Приведем основные правила применения электрозащитных средств, которые относятся ко всем средствам защиты.

При необходимости работы с тем или иным средством защиты необходимо, прежде всего, проверить его пригодность к эксплуатации. Во-первых, обращают внимание на внешний вид изолирующего средства. На нем не должно быть загрязнений, повреждений корпуса, в том числе лакокрасочного покрытия.

Каждое защитное изолирующее средство периодически должно проходить испытание – проверку на пригодность для эксплуатации в электроустановках. Поэтому перед тем, как применить защитное средство, необходимо проверить его срок пригодности – дату следующего испытания на штампе установленного образца.

Если электрозащитное средство имеет загрязнения, повреждения корпуса или у него просрочен срок периодического испытания, то такое защитное средство нельзя использовать, так как это может повлечь за собой поражение человека электрическим током. Такое защитное средство необходимо изъять из эксплуатации для устранения неисправностей, проведения испытания.

Электрозащитные средства, которые планируется применять, обеспечивают свои изоляционные свойства только в том случае, если они сухие. Эту особенность надо учитывать при необходимости проведения работ в открытых распределительных устройствах, не допуская применения защитных средств, на которые попала влага (морось, дождь, изморозь, снег). При необходимости выполнения работы в условиях попадания влаги должны применяться электрозащитные средства, специально предназначенные для этой цели.

Кроме того, необходимо держать защитные изолирующие средства в чистом состоянии. В особенности это касается диэлектрических перчаток, обуви и других защитных средств, которые быстро приходят в негодность, если на их резиновую поверхность попадают различные агрессивные жидкости, смазки.

Электрозащитные средства выше 1000 В с ручками-захватами конструктивно имеют ограничительные кольца. При выполнении работ необходимо брать средства защиты за ручки не дальше данного ограничительно кольца. Это обусловлено тем, что существует допустимое безопасное расстояние до токоведущих частей и защитное средство проектируется таким образом, чтобы его изолирующая часть (та часть, которая отделяет рабочую часть от рукоятки) имела достаточную длину, обеспечивая защиту от удара током.

Также следует отметить, что каждое электрозащитное средство рассчитано на работу при определенном напряжении. Класс напряжения указывается на корпусе защитного средства, но данное значение может отличаться от того значения напряжения, от которого защитное средство действительно способно защитить человека. Поэтому при проведении испытания защитного средства указывают величину напряжения, до которого можно применять данное средство.

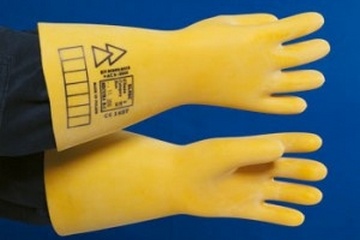

Диэлектрические перчатки служат в качестве основного средства защиты от поражения электрическим током в электроустановках до 1000 В и в качестве дополнительной защиты в электроустановках напряжением выше 1000 В.

Применять допускается только абсолютно сухие диэлектрические перчатки. Если в помещение, где они хранятся, повышенный уровень влажности, то перед выполнением работ с применением перчаток их следует просушить в помещении при комнатной температуре.

Перед применением перчаток, помимо внешнего осмотра, проверки даты проведения следующего испытания, необходимо проверить их на отсутствие проколов. Для этого необходимо начать скручивать их от края в сторону пальцев. При этом перчатка немного надувается и путем надавливания можно обнаружить возможные проколы, через которые будет выходить воздух.

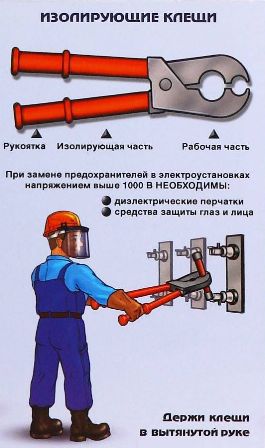

Изолирующие клещи применяют для замены предохранителей. При выполнении работ по замене предохранителей класса напряжения выше 1000 В помимо изолирующий клещей необходимо использовать в качестве дополнительного средства защиты диэлектрические перчатки и защитные очки или маски. В электроустановках до 1000 В для замены предохранителей можно пользоваться одними клещами или диэлектрическими перчатками совместно с очками или масками.

Замена предохранителей должна осуществляться с предварительным отключением нагрузки. Исключение составляют предохранители тех участков электрической сети, в которых отсутствуют коммутационные аппараты, посредством которых можно снять нагрузку.

Указатели напряжения

Указатели напряжения используют в электроустановках для проверки наличия или отсутствия напряжения на токоведущих частях.

Если указатель напряжения оборудован переключателем классов напряжения, то перед его применением необходимо убедиться в правильности выбранного режима.

При необходимости проверки отсутствия напряжения на токоведущих частях следует предварительно проверить работоспособность используемого указателя напряжения. Проверка работоспособности указателя производится на тех токоведущих частях распределительного устройства, которые находятся под рабочим напряжением. Также для проверки работоспособности указателей напряжения выше 1000 В могут использоваться специальные устройства, предназначенные для проверки указателей.

Проверку наличия напряжения или проверку работоспособности указателя необходимо выполнять аккуратно, чтобы не допустить перекрытия между фазами или одной из фаз на корпус оборудования или другие заземленные металлоконструкции распределительного устройства.

При проверке отсутствия напряжения следует учитывать особенности работы отдельных типов указателей напряжения. Если указатель напряжения импульсного типа, то он срабатывает с некоторой задержкой. Перед применением того или иного типа указателя напряжения необходимо ознакомиться с инструкцией по его эксплуатации, в которой указаны характерные особенности, касающиеся того или иного указателя напряжения.

При выполнении работ в электроустановках выше 1000 В в качестве дополнительной меры безопасности могут использоваться сигнализаторы напряжения.

Сигнализаторы напряжения крепятся на защитную каску работника или на запястье и срабатывают в случае приближения человека к токоведущим частям, находящимся под напряжением. Сигнализаторы напряжения нельзя использовать в качестве основного средства для проверки отсутствия напряжения. Для этой цели необходимо применять исключительно указатели напряжения.

Если сигнализатор напряжения не имеет встроенного контроля исправности, то перед началом выполнения работ его необходимо проверить в установленном порядке с соблюдением мер безопасности.

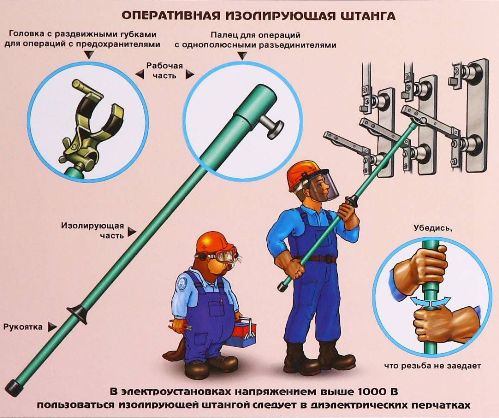

Изолирующие штанги

Изолирующие штанги, в зависимости от конструктивного исполнения, могут быть предназначены для: установки переносных защитных заземлений, выполнения операций с коммутационными аппаратами, установки изолирующих накладок, замены предохранителей, проведения измерений.

Перед применением той или иной штанги необходимо убедиться в том, что она действительно может выполнить ту или иную операцию. Запрещено выполнять штангой ту работу, для которой она не предусмотрена.

Отдельные типы изолирующих штанг перед применением должны в обязательном порядке заземляться. Без заземления такие штанги применять нельзя.

Изолирующие штанги и указатели напряжения на напряжение выше 1000 В могут состоять из нескольких частей, соединяющихся между собой резьбовым соединением. Перед применением таких электрозащитных средств необходимо проверять надежность их резьбовых соединений, во избежание инцидентов при выполнении работ.

Диэлектрическая обувь - боты, калоши

Диэлектрические боты и калоши предназначены для защиты человека от поражения человека электрическим током в зоне растекания токов замыкания на землю – от так называемого шагового напряжения. Диэлектрическая обувь также служит в качестве защитного средства при необходимости обеспечения изоляции человека от земли (поверхности пола в помещении), в данном случае обувь выступает в роли альтернативы резиновому диэлектрическому ковру и изолирующей подставке.

Диэлектрическую обувь перед применением необходимо тщательно осмотреть на предмет проколов, видимых повреждений. При применении диэлектрической обуви необходимо передвигаться аккуратно, не допуская ее проколов, что особенно актуально в случае необходимости передвижения по открытой местности. Повреждение поверхности диэлектрической обуви может привести к удару человека электрическим током, например, в зоне действия шагового напряжения.

Перед применением бот или калош необходимо в обязательном порядке проверить штамп с датой проведения следующего испытания, где также должно быть указано напряжение, при котором данные защитные средства способны изолировать человека от воздействия тока.

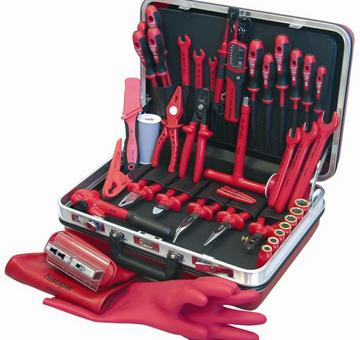

Инструмент с изолирующими накладками

Ручной инструмент с изолирующими рукоятками (отвертки, плоскогубцы, бокорезы, пассатижи, гаечные ключи и др.) служат в качестве основных электрозащитных средств при выполнении работ в электроустановках до 1000 В без снятия напряжения.

В электроустановках выше 1000 В ручной инструмент с изолирующими рукоятками не обеспечивает безопасности при выполнении работ, поэтому при необходимости выполнения работ на , его необходимо отключить со всех сторон, с которых может быть подано напряжение, заземлить, установить ограждения и принять другие меры, чтобы избежать приближение человека на недопустимое расстояние к оборудованию, которое находится под напряжением.

При проведении работ в электроустановках до 1000 В без снятия напряжения, помимо инструмента с изолирующими рукоятками, необходимо обеспечить изоляцию человека от земли (поверхности пола), использовав для этого диэлектрические ковры, изолирующие подставки или диэлектрическую обувь. В зависимости от характера выполняемой работы, необходимо применять дополнительно защитные макси или очки.

Перед применением ручного инструмента необходимо его осмотреть на предмет отсутствия повреждений изолирующей части – изломов, трещин, заусенцев. Ручной инструмент с изолирующими рукоятками, как и другие защитные средства, проходят периодические испытания в электротехнической лаборатории, поэтому перед его применением также необходимо проверять срок проведения следующего испытания.

Переносные защитные заземления

Для защиты человека от случайно поданного напряжения, а также воздействия наведенного напряжения некоторых линий электропередач, осуществляется заземление оборудования - электрическое соединение токоведущих частей с заземленными элементами оборудования, непосредственно с заземляющим контуром. Заземление осуществляется при помощи стационарных заземляющих ножей и переносных защитных заземлений.

Стационарные заземляющие ножи – это конструктивный элемент разъединителей, отдельных типов ячеек, камер с оборудованием. Переносное заземление – это защитное средство, которому следует уделить особое внимание. Данное защитное средство устанавливают вручную или при помощи встроенных или съемных штанг для установки заземлений.

Установка заземления производится непосредственно на токоведущие части, которые предварительно следует отключить и удостовериться в том, что напряжение на них отсутствует.

Очень много несчастных случае происходит потому, что перед установкой заземления проверяется отсутствие напряжения не на всех трех фазах. Дело в том, что коммутационные аппараты, посредством которых обеспечивается отключение участка оборудования (создание видимого разрыва), может отключиться неполнофазно, то есть одна из фаз может остаться под напряжением, что впоследствии, при установке заземления приводит к поражению человека электрическим током.

Как и упоминалось выше, перед проверкой отсутствия напряжения необходимо проверять работоспособность указателя напряжения.

Если идет речь о установке переносного заземления на оборудование выше 1000 В, то необходимо в обязательном порядке пользоваться специальными штангами, используя при этом также диэлектрические перчатки. Для обеспечения безопасности, установку переносных заземлений должны осуществлять два человека, снятие разрешается производить единолично.

Если тот или иной участок электросети заземляется одновременно и стационарными заземлениями и переносными, то первыми необходимо включать стационарные заземления, чтобы установка переносных заземлений была безопасной.

Перед применением переносных заземлений необходимо их осмотреть на предмет целостности жил, зажимов, креплений жил к ним. Допускается незначительное, не более 5%, повреждение жил.

Для того, чтобы переносное заземление в полной мере обеспечивало защитные функции, необходимо правильно выбирать его тип, сечение в соответствии с классом напряжения и рабочими токами участка электроустановки, в котором планируется установка заземлений.

Помимо перечисленных выше защитных средств необходимо пользоваться средствами индивидуальной защиты – спецодеждой, обувью, защитной каской. Зависимости от местных условий и характера выполняемой работы необходимо применять средства защиты от воздействия различных негативных факторов.

Например, в зоне повышенного уровня влияния электромагнитного поля необходимо применять специальные защитные комплекты спецодежды. При проведении оперативных переключений использовать специальный защитный костюм и щиток, обеспечивающий защиту от возможного воздействия электрической дуги.

В заключении следует отметить, что помимо знания и умения правильно применять средства защиты при выполнении работ, очень важно выполнять работы правильно, обдуманно, внимательно, чтобы избежать ошибок и создания опасных ситуаций. Защитные средства не могут обеспечить абсолютной защиты человека от возможных опасных ситуаций.

Неправильно выбранный коммутационный аппарат, неправильно выполненная операция и другие ошибки могут привести к несчастным случаям. Поэтому вопросу безопасности при проведении работ в электроустановках необходимо подходить комплексно, учитывая все возможные нюансы.

Электрозащитные средства предназначены для обеспечения электробезопасности и делятся на основные идополнительные . Изоляция основного электрозащитного средства длительно выдерживает рабочее напряжение электроустановки и позволяет работать на токоведущих частях, находящихся под напряжением. Дополнительное электрозащитное средство само по себе не может при данном напряжении обеспечить защиту от поражения электрическим током, но дополняет основное средство защиты, а также служит для защиты от напряжения прикосновения и напряжения шага.

К основным электрозащитным средствам в электроустановках напряжением до 1000 В относятся:

Изолирующие штанги;

Изолирующие и электроизмерительные клещи;

Указатели напряжения;

Диэлектрические перчатки;

Изолированный инструмент.

К дополнительным электрозащитным средствам для работы в электроустановках напряжением до 1000 В относятся:

Диэлектрические галоши;

Диэлектрические ковры;

Изолирующие подставки и накладки;

Изолирующие колпаки.

Кроме перечисленных средств защиты в электроустановках применяются средства индивидуальной защиты (СИЗ) следующих классов:

Средства защиты головы (каски защитные);

Средства защиты глаз и лица (очки и щитки защитные);

Средства защиты органов дыхания (противогазы и респираторы;

Средства защиты рук (рукавицы);

Средства защиты от падения с высоты (пояса предохранительные и канаты страховочные).

Средства защиты должны находиться в качестве инвентарных в помещениях электроустановок (распределительных устройствах, цехах электростанций, на трансформаторных подстанциях, в распределительных пунктах электросетей и т. п.) или входить в инвентарное имущество оперативно-выездных бригад, бригад эксплуатационного обслуживания, передвижных высоковольтных лабораторий т.п., а также выдаваться для индивидуального пользования.

Ответственность за своевременное обеспечение персонала и комплектование электроустановок испытанными средствами защиты в соответствии с нормами комплектования, организацию надлежащего хранения и создание необходимого запаса, своевременное производство периодических осмотров и испытаний, изъятие непригодных средств и за организацию их учета несут начальник цеха, службы, подстанции, участка сети, мастер участка, в ведении которого находятся электроустановки или рабочие места, а в целом по предприятию главный инженер или лицо, ответственное за электрохозяйство.

Клещи изолирующие предназначены для замены предохранителей в электроустановках до и выше 1000 В. При работе с клещами по замене предохранителей кроме диэлектрических перчаток следует применять защитные очки.

Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов: двухполюсные, работающие при протекании активного тока, и однополюсные, работающие при емкостном токе.

Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные - для электроустановок переменного тока.

К изолированному инструменту относится слесарно-монтажный инструмент с изолирующими рукоятками (ключи гаечные разводные, трещоточные, плоскогубцы, пассатижи, кусачки боковые и торцевые, отвертки, монтерские ножи нескладные и т.п.), применяемый для работы под напряжением в электроустановках до 1000 В в качестве основного электрозащитного средства.

Изоляция должна покрывать всю рукоятку и иметь длину не менее 100 мм до середины ограничительного упора. Упор должен иметь высоту не менее 10 мм, толщину - не менее 3 мм и не должен иметь острых кромок и граней. Высота упора ручек отвертки - не менее 5 мм.

Толщина многослойной изоляции не должна превышать 2 мм, однослойной - 1 мм. Изоляция стержней отверток не должна иметь упоров. Изоляция стержней отверток должна оканчиваться на расстоянии не более 10 мм от конца лезвия отвертки.

Изолирующими электрозащитными средствами следует пользоваться по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны (наибольшее допустимое напряжение).

Основные и дополнительные электрозащитные средства рассчитаны на применение в закрытых электроустановках, а в открытых электроустановках и на воздушных линиях электропередачи - только в сухую погоду. В изморось и при осадках пользоваться ими не допускается. На открытом воздухе в сырую погоду могут применяться только средства защиты специальной конструкции, предназначенные для работы в таких условиях

Перед каждым применением средств защиты персонал обязан проверить его исправность, отсутствие внешних повреждений, загрязнений, проверить по штампу срок годности. Пользоваться средствами защиты с истекшим сроком годности не допускается.

Человеческий организм очень чувствителен к протекающему по нему электрическому току.

Так при протекании через тело тока более 10 -15 мА у человека появляются судороги, он не может самостоятельно оторваться от токоведущего провода и, в результате этого, возможна смерть в течение нескольких секунд.

При токах в 25-50 мА возникают спазмы дыхательных путей, и потерпевший может умереть от удушья. При токах в 100 – 150 мА возникает фибрилляция сердечных мышц. В этом случае возможна гибель от электрического удара и термических ожогов.

Поэтому при работе в электроустановках для персонала должны быть использованы индивидуальные средства защиты от воздействия электрического тока до 1000В и выше 1000В.

В процессе действий работников в электроустановках всегда имеется вероятность того, что даже самые совершенные используемые средства защиты не смогут обеспечить их безопасность . Например, при нахождении людей вблизи токоведущих частей имеется возможность их случайного касания.

Для предотвращения негативного воздействия такого явления на организм необходима специальная изоляция для работника и инструмента. Другой пример – случайная подача питания на отключенные сети, на которых производится ремонт.

Для предотвращения возможного в таком случае удара ремонтников электротоком надо также использовать какие-то методы, предотвращающие несчастный случай.

Количество таких средств достаточно велико. При этом для их разных типов имеется свой набор характеристик , который отличается друг от друга. Например, для таких предметов, как перчатки, галоши или боты, приводится диапазон рабочих температур, материал, из которого они сделаны, размер, а также требования к проверке.

Для более сложных устройств, например, электроизмерительных клещей, представляющих собой трансформатор с цифровой индикацией величины протекающего тока, характеристики прибора включают большое количество параметров. Наряду с условиями, эксплуатации и габаритами прибора приводятся диапазоны измеряемых параметров сети.

Средством защиты (СЗ) считается устройство, с помощью которого можно предотвратить действие опасных факторов производства на человека.

Классификация, виды и применение

В электроустановках существуют коллективные (КСЗ) и индивидуальные (СИЗ) средства защиты . КСЗ включают такие способы, как ограждения, системы автоматического контроля или защитное заземление и зануление. СИЗ могут быть использованы одним человеком.

В зависимости от напряжения электроустановок СЗ подразделяются на 2 класса:

• для установок с напряжением до 1000 В ;
• для установок с напряжением выше 1000 В .

Кроме того, в электроустановках могут быть основные или (вспомогательные) средства защиты. Первые из них имеют изоляцию, которая обеспечивает возможность действий под напряжением в течение длительного времени.

Вторые не могут полностью обеспечить безопасность для данного напряжения. Они дополняют основные СЗ и, кроме того, предохраняют от воздействия тока при прикосновении человека к токоведущим частям или попадании его под шаговое напряжение.

К основным средствам в сетях выше 1000 В относятся:

• изолирующие штанги и клещи;
• указатели напряжения;
• приборы для обеспечения безопасности при испытаниях в сети (измерительные клещи, приборы прокола кабеля).

К дополнительным средствам в электросетях выше 1000 В относят:

• и боты;
• ковры и подставки диэлектрические;
• штанги для выравнивания потенциала;

К основным индивидуальным средствам защиты в электроустановках до 1000 В относят:

• изолирующие штанги и клещи;
• указатели напряжения;
• измерительные клещи;
• ручной инструмент с изоляцией;

К дополнительным средствам в электросетях до 1000 В относят:

• галоши, ковры и подставки диэлектрические;
• накидки;
• лестницы и стремянки изолирующие.

Для предотвращения воздействия на персонал электрических полей с высокой напряженностью применяются специальные экранирующие костюмы.

В качестве СИЗ для защиты различных органов и частей тела (головы, органов дыхания, рук, глаз) используются , рукавицы, очки. Для предотвращения падения применяются , а для защиты от электродуги – специальные костюмы.

При выборе средств электрозащиты необходимо учитывать следующие общие рекомендации:

• Изолирующая диэлектрическая рукоятка устройства на конце должна иметь кольцо . При этом высота такого кольца для приборов, работающих в сетях выше 1000 В, должна быть не меньше 5 мм, а для приборов, работающих в сетях с более низким напряжением, – 3 мм.
• Изолирующая часть прибора должна быть выполнена из диэлектрика , не поглощающего влагу, имеющего стабильные диэлектрические и механические характеристики.
• Поверхность рукояток должна быть гладкой и не иметь трещин и сколов.
• Конструкция электрозащитного устройства не должна допускать возможности короткого замыкания фаз или замыкания фазы на землю.

Требования

К ручному изолированному инструменту

нструмент включает следующие элементы:

• отвертки;
• пассатижи;
• плоскогубцы;
• кусачки;
• ключи;
• ножи монтерские.

ИТакой инструмент может быть выполнен в двух вариантах:

• из проводящего материала , полностью или частично покрытого изоляционным материалом;
• из изоляционного материала с металлическими вставками.

Приобретаемый инструмент необходимо проверить на соответствие таким требованиям:

• изолирующий слой должен быть не снимаемым и выполнен из прочного влагостойкого материала;
• изоляция стержня отверток должна оканчиваться не ближе 10 мм от конца ее жала;
• у плоскогубцев, кусачек и пассатижи на рукоятках должны быть упоры не менее 5-10 мм;
• у монтерских ножей изолирующая ручка должна быть не менее 10 см. Со стороны рабочей части ножа должен быть упор не менее 5 мм.

К диэлектрическим перчаткам

Перчатки могут быть бесшовные, со швом, трехпалые и пятипалые . Длина их должна быть около 350 мм, размер должен позволять надевать перчатки на тканевые рукавицы, а ширина – натягивать их на рукава одежды.

При приобретении перчаток необходимо проверить их на отсутствие механических повреждений и загрязнений, а также на наличие проколов.

К защитной обуви

К специальной обуви относятся боты и галоши. Галоши используются при работе в сетях до 1000 В, а боты – в любых сетях . Защитная обувь должна состоять из резинового верха, рифленой подошвы и подкладки из текстиля. Боты должны быть высотой не менее 160 мм, а, кроме того, у них должны быть отвороты.

Общие правила хранения

Средства защиты надо хранить в условиях, которые сохраняют их исправность и возможность использования. Эти условия таковы:

• защищенность от механических повреждений, влаги и грязи;
• хранение в закрытых помещениях;
• хранение в специально оборудованных местах.

Крупные устройства типа штанг или клещей должны храниться на специальных щитах с крючками, а малогабаритные средства – на стеллажах или в шкафах.

Работа на электроустановках имеет потенциальную опасность для персонала , связанную с поражением его током.

Для защиты персонала необходимо использовать электрозащитные средства, которые бывают коллективными и индивидуальными, основными и дополнительными.

При выборе средств электрозащиты надо производить проверку их внешнего вида и соответствия их качества государственным стандартам.
