Как правильно установить фильтрационный колодец. Как установить фильтрационный колодец? Где расположить колодец

Вод является важной задачей для владельцев частных домов. Ее можно решить при помощи септика или фильтрующего колодца. Последний вариант требует меньше затрат при обустройстве и для многих является более приемлемым. Подобная система позволяет пропускать в почву воду, уже очищенную от загрязнений.

Описание

Представляет собой емкость со специальными элементами для очистки. Первым этапом очищения сточных вод является фильтр, собирающий крупные загрязнения. Далее вступают в работу микроорганизмы, которые обитают в иле, сформировавшемся на внутренних поверхностях. Зачастую подобные системы обустраиваются в дополнение к септику и обеспечивают полную очистку стоков.

Несмотря на универсальность фильтра, он может устанавливаться только в случае, если подземные воды залегают на глубине не менее 2,5 метра. При несоблюдении данного правила загрязненная жидкость попадет в водоносный слой. Сам грунт должен содержать большое количество песка для быстрого пропускания стоков.

Среднее суточное потребление воды определяет количество и размеры колодцев. Общий объем должен быть в несколько раз выше потребления. В качестве дополнительных мер очистки используются биологические фильтры и специальные траншеи, последние зачастую предназначены для отведения стоков, прошедших обработку, в ближайшие водоемы.

Разновидности

Заводским аналогом данной конструкции является фильтрующий патрон для главное предназначение которого заключается в очистке дождевых стоков от продуктов нефтепереработки, мелкой взвеси и тяжелых металлов. Он может иметь различные размеры и изготавливается, как правило, на заказ. Такое устройство может применяться на транспортных стоянках, в коттеджных поселках и кемпингах. Конструкция состоит из пластиковой емкости, решетки и нетканого материала, закрывающего верхнюю часть и основную, состоящую из абсорбирующего материала. Очищенные стоки безопасны для окружающей среды и пригодны для сброса в водоемы.

Санитарные нормы

Первым этапом обустройства является грамотный выбор места. Особое внимание уделяется санитарным требованиям, в соответствии с которыми:

Фильтрующий колодец для септика располагается в 2-4 метрах от соседской территории.
Возведение подобной конструкции запрещено рядом со скважинами и другими источниками питьевой воды. Минимальное расстояние составляет 30 метров. При высокой водопроницаемости грунта данный параметр увеличивается на 20 метров.
Расстояние между колодцем и жилыми постройками должно быть не менее 10 метров.

Наполнитель

Размеры конструкции зависят от интенсивности стоков и типа грунта, чаще всего диаметр верхней части составляет 2 метра. Глубина фильтра подбирается индивидуально и колеблется в пределах 2-3 метров. Выкапывать фильтрующий колодец с глубиной более 3,5 метра нежелательною, так как это затруднит очистку и может ускорить необходимость создания нового септика.

Возможно использование любых экологически чистых фильтрующих наполнителей. Наибольшую популярность приобрел шлак, колотый кирпич, торф, щебень. Рекомендуется применять материал с фракцией не более 3 см. Оптимальным вариантом станет сочетание нескольких типов наполнителей. К примеру, на дно укладывается мелкий шлак, а в качестве верхнего слоя выступает колотый кирпич. В этом случае органические отходы будут оставаться на верхнем слое и перерабатываться микроорганизмами, живущими в иле. После чего стоки пройдут дополнительную очистку шлаком и окажутся в грунтовом слое.

Основные моменты

Фильтрующий колодец для канализации может иметь различную форму, к примеру, прямоугольную или круглую, которая зависит от применяемых материалов. Обустройство стен возможно при помощи автомобильных покрышек, железобетонных изделий, бетона или кирпича.

Для начала необходимо выкопать котлован. Его габариты подбираются в соответствии с предполагаемой конструкцией и с запасом в 30-40 см. Обустройство стен не требует особых навыков. При использовании кирпича рекомендуется производить укладку с отверстиями шириной около 4-5 см, чтобы предотвратить застаивание воды.

Для сооружения колодца из бетонных колец можно приобрести готовые изделия либо найти использованные кольца с естественными отверстиями, существенно сэкономив бюджет.

Процесс монтажа изделий можно упростить за счет установки кольца на месте предполагаемого фильтра и постепенного удаления почвы из внутренней части. Кольцо под воздействием собственного веса будет постепенно погружаться в землю. Также необходимо поступить с оставшимися изделиями, укладывая их друг на друга.

Перед обустройством стенок необходимо заранее определить точку выпуска септика или слива канализации. При этом выход трубы должен находиться от уровня насыпного материала на расстоянии не менее 20 см. Также рекомендуется подобрать кусок древесины подходящего размера, чтобы подложить под место удара струи. Это улучшит качество очистки и обеспечит равномерное распределение сточных вод.

Насыпается только после завершения обустройства стенок. По мнению специалистов, оптимальным решением станет засыпка мелкофракционного материала по краю дна и заполнение центра более крупным материалом. Засыпка необходима не только для дна, но и для свободного пространства между стенками котлована и фильтра.

Завершение

При помощи щита из железобетона или древесины прикрывается верхняя часть. При этом должно остаться место для вентиляционного отверстия и люка. Последний элемент имеет неоценимое значение, так как при помощи него осуществляется профилактический осмотр и при необходимости очистка насыпного слоя. Колодец с фильтрующей загрузкой должен иметь люк с размерами не менее 70 см для обеспечения свободного доступа. Лучше всего использовать двойную конструкцию с утеплителем. Расположение вентиляционного отверстия может быть любым. В завершение верхняя часть укрывается рубероидным материалом, прижатым грунтом. Для того чтобы предотвратить замерзание в зимние месяцы, нужно сделать более толстый слой - не менее полуметра. Неприглядный внешний вид можно задекорировать любыми элементами ландшафтного дизайна, цветочной клумбой, к примеру.

Пластиковые аналоги

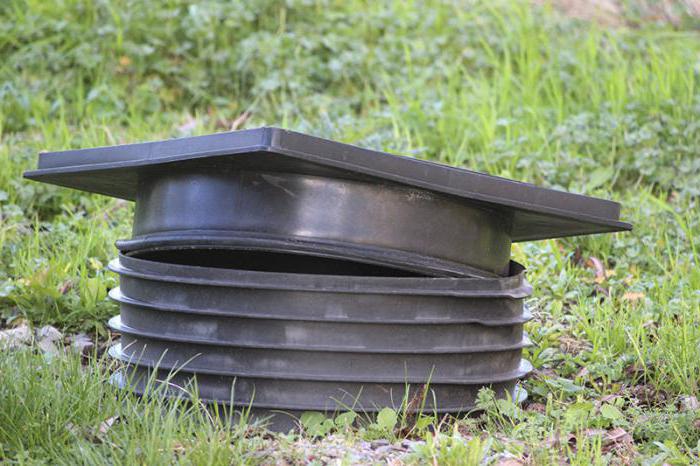

Достаточное распространение приобрели пластиковые фильтрующие колодцы. Их обустройство обходится дороже септика из подручных материалов, но они имеют множество преимуществ. Среди основных стоит выделить быстрый монтаж, надежность и простое обслуживание. Объем емкости может варьироваться в обширных пределах, поэтому он подбирается в соответствии с примерным суточным расходом воды. Основу резервуара составляет слой фильтрующего материала, стенки изготавливаются из прочного пластика, не подверженного коррозии и отличающегося длительным сроком службы. Пластиковые емкости представлены изготовителями в обширном ассортименте, что существенно упрощает выбор.

Использование покрышек

Самым бюджетным вариантом является фильтрующий колодец из использованных автомобильных шин. Его пропускной способности вполне достаточно для семьи из трех человек. Чаще всего подобные системы обустраиваются при домах, используемых только для проживания в летние месяцы, так как материал подвержен промерзанию, из-за чего снижается жизнедеятельность бактерий либо полностью прекращается при аномально низких температурах.

Создание такой конструкции не требует особых навыков - достаточно поставить шины друг на друга и зафиксировать при помощи пластмассовых хомутов. Герметизация стыков производится специальным составом. Изготовление верхней части конструкции и засыпка материала осуществляются точно так же, как и при создании колодцев из других материалов.

Уход

Колодец с фильтрующим патрономтребует систематического обслуживания, которое заключается в своевременном удалении ила и очистке от крупных загрязнений. Перед проведением очистки необходимо на некоторое время прекратить эксплуатацию канализации для уменьшения уровня стоков в резервуаре. После чего нужно частично заменить насыпной слой и тщательно разрыхлить его.

В случае сильного заиливания применяются специальные средства, которые также рекомендуется использовать для поддержания чистоты. Они имеют различную стоимость, в зависимости от объема и изготовителя. Перед добавлением препарата фильтрующий колодец опорожняется при помощи ассенизаторской машины, после чего заливается средство, растворенное в горячей воде.

В частном доме достаточно удалённом от города обычно отсутствует центральная система канализации. Зато, сточные воды, являющиеся продуктом жизнедеятельности человека, есть и их нужно куда-то девать.

Зачастую это обычная сточная яма, что в корне неправильно и приводит к заражению почвы и грунтовых вод. Наилучшим решением вопроса является обустройство септика с фильтрующим колодцем, что мы и рассмотрим в данной статье.

Общие положения

В первую очередь ознакомимся с функциональностью такого устройства и его альтернативами.

Функции

Фильтрующий колодец имеет следующие назначения:

Фильтрация сточной воды, которая выходит из септика после предварительных этапов очистки. Процесс выполняется за счёт донного фильтра, расположенного в основании конструкции.

Совет: если речь идёт о даче, на которой вы не проживаете постоянно, и её объём сточных вод не превышает одного кубического метра в сутки, то можно обойтись одной колодезной очисткой без септика. Это позволит значительно сэкономить бюджет.

Создание системы орошения огорода. В конечном итоге при соблюдении технологии жидкость имеет достаточную степень очистки для использования её в качестве полива растительных культур.
Локализация загрязнения. Стоки не будут самопроизвольно разливаться по участку, а окажутся в строго отведённом для них месте.

Альтернативы

Следует отметить, что это не единственный способ очищения воды после септика.

Также применяются:

Впитывающие траншеи. Низкая цена, но слабый уровень очистки и требования много пространства.
Песчано-гравийные фильтры. Слабая локализация, присутствует возможность попадания грязной жидкости сразу в грунт.
Поле подземной фильтрации. После нескольких лет использования такого варианта требуется перенос всей канализационной системы в другое место из-за непригодности грунта к дальнейшей очистке.

Использование колодца хоть и требует некоторых умеренных затрат и труда для своего создания, является при этом наиболее рациональным сооружением для очищения сточной жидкости.

Установка

Фильтрующий колодец своими руками построить совсем несложно, для этого не требуется каких-либо строительных или инженерных навыков. Но общие представления и некоторые нюансы знать необходимо.

Выбор места

Есть несколько условий, которые нужно соблюдать во время постройки очистительных колодцев для гарантии их эффективной и безвредной работы:

Глубина залегания грунтовых вод. Между дном конструкции и водой должно быть расстояние не меньше одного метра.
Присутствие на участке скважины на воду. Требуется максимальное удаление друг от друга данных объектов во избежание загрязнения водоносного горизонта.
Тип грунта. Вполне подойдут: песчаник, супесь и торф. Глина, например, не подойдёт по своей структуре в функции фильтра.

Следует знать: размеры площади колодца напрямую влияют на его срок эксплуатации. Так как большой фильтр загрязняется медленнее маленького.

Обустройство

Сделать всё правильно вам поможет следующая инструкция:

Выкапываем котлован, главным условием для которого является его углубление ниже уровня промерзания грунта и соблюдение удалённости от грунтовых вод не менее 100 см. Габариты выбираем, основываясь на количестве суточного потока сточных вод.

Создаём донный фильтр. Это наиболее важный элемент, который и производит саму фильтрацию.

Для этого засыпаем метровый слой зернистой загрузки, в виде которой подойдут:

гравий;
щебень;
керамзит шлак;

Пробиваем отверстие к септику на уровне не ниже пятнадцати сантиметров от материала донного фильтра.
Соединяем конструкции канализационной трубой.

Совет: под трубой следует установить дощатый щит. Это будет способствовать равномерному распространению жидкости по всему дну и исключит вымывание.

Возводим стены. При этом их поверхность должна иметь отверстия диаметром 5 см и с шагом в 10 см в шахматном порядке.

Материалы, подходящие для этой задачи:

Кирпич или натуральный камень . С одной стороны легко создать необходимые отверстия, с другой – кирпичная кладка является весьма трудоёмким занятием.

Совет: при использовании кирпича выбирайте только хорошо обожжённые изделия. Силикатные образцы, находясь постоянно в воде, быстро придут в негодность.

Бочка из нержавеющей стали . Прочно, легко в монтаже, но дорого и ограничено по площади – непросто найти образец с достаточно большим диаметром.

Бетонные кольца . Практичный, надёжный, доступный по цене вариант. Такие фильтрующие колодцы получили наибольшее распространение.

В перекрытии устанавливаем вытяжную трубу диаметром 10 см и высотой над поверхностью земли не менее 30 см. Выходное отверстие её оснащаем специальным зонтиком для защиты от атмосферных осадков.
Для доступа внутрь монтируем люк с двумя крышками: несущей и утепляющей. Рекомендуемый диаметр для них 70 см. Между ними укладываем утепляющий материал, в качестве которого подойдут минеральная вата, экструдированный пенополистирол или войлок.

Зазоры между стенками сооружения и грунтом, которые должны быть около полуметра, засыпаем тем же материалом, что мы использовали для создания донного фильтра.

Фильтрующий колодец - это важная составляющая часть локальной канализационной системы для дач и загородных домов, предназначенная для доочистки стоков после септиков. Сооружение строят по определенным правилам, обеспечивающим его максимальную производительность на различных почвах. Информацию об устройстве фильтрующего колодца и технологии его монтажа можно найти в этой статье.

Устройство фильтрующего колодца

Владельцы частных особняков, дач и участков за городом создают для утилизации использованной хозяйственной воды локальную канализационную систему с септиком. Самым популярным устройством считается двух- или трехкамерный накопитель с отводом очищенной жидкости на участок. Однако в септике она освобождается от примесей всего на 55-60% и считается экологически опасной. Поэтому из накопителя вода поступает в специальный грунтовый очиститель. К таким строениям относится фильтрующий колодец, в котором жидкость освобождается от грязи на 95%. Его функция заключается в задерживании грязи и отводе воды глубоко под землю.

Сооружение делают в виде шахты с негерметичным дном, в нижней части которой сформирован фильтрующий слой из щебня, гравия, битого кирпича, фракции шлаков и другого сыпучего материла. Максимальные размеры элементов - 3 см. Толщина слоя - около 1 м.

Проходя сквозь него сточные воды очищаются от примесей. Они оседают на фрагментах фильтра вместе с микроорганизмами, которые способны перерабатывать органику. Под насыпным слоем обязательно должна находиться почва, хорошо пропускающая влагу. Колодец накрывается перекрытием с люком для осмотра и очистки устройства. Обязательно наличие вентиляционной трубы, которую проводят сквозь крышку резервуара.

Стенки шахты строят из разного материала. Достоинства и недостатки различных конструкций приведены в таблице:

Материал	Преимущества	Недостатки
Железобетонные кольца	Дешевизна материала, простота монтажа, герметичность стен	Большой вес конструкции, использование спецтехники при монтаже
Кирпич	Возможность самостоятельного строительства	Достаточно высокая цена, длительный срок монтажа, наличие опыта строительных работ
Пластиковые конструкции заводского производства	Долговечность, простота установки	Высокая стоимость изделия
Подручные средства (доски, покрышки и т.д.)	Низкая стоимость расходных материалов	Невозможность обеспечить герметичность стенок, недолговечность конструкции.

Очиститель с фильтрующим колодцем функционирует так:

Стоки из домовой канализации поступают в септик (одно- или двухкамерный), где в течение нескольких дней происходит отстаивание жидкости и разложение органики микроорганизмами.
В герметичном резервуаре анаэробные бактерии, не нуждающиеся в кислороде и солнечном свете, перерабатывают нечистоты до состояния, при котором они свободно перемещаются с водой.
Разложившиеся элементы самотеком поступают в фильтрующий колодец, где органика продолжает перерабатываться другими микроорганизмами - аэробными бактериями. В отличие от анаэробов для жизнедеятельности этих микроорганизмов требуется кислород.
Нерастворимые элементы опадают на дно и вместе с бактериями создают активный ил, который периодически необходимо удалять.
Чистая вода просачивается сквозь фильтрующий слой из грунтовых компонентов на дне ямы. После его прохождения вода практически полностью очищается от примесей.

Строительство фильтрующего колодца для дренажа и его эксплуатация регламентируются нормами, приведенными в СНиП 2.04.03-85. В документе указаны требования к таким устройствам, которые сформулированы следующим образом:

Очиститель можно сооружать только на почвах с хорошими поглощающими свойствами - песчаных и супесчаных. Его не делают на глинистых почвах, у которых низкие фильтрационные свойства. Для сравнения: 1 м 3 песка пропускает 80 л воды в сутки, а аналогичный слой глины - всего 5. Цифры говорят о том, что плотный грунт очищает жидкость, но уходить ей некуда. Поэтому перед началом работы узнайте состав почвы. Если процент глины большой, грунтовый фильтр создать не удастся.
Впитывающие свойства земли можно определить самостоятельно. Для этого выкопайте ямку 30x30 см глубиной 15 см и наполните ее водой. Засеките время, в течение которого влага полностью просочится в грунт. Хорошим результатом считается 18 секунд, это означает наличие большого количества песка в составе грунта. Если вода исчезнет через 2 минуты, почва глинистая или суглинок.
Глубина шахты должна быть в пределах 2-5 м, а расстояние до грунтовой воды - 1 м. Нельзя строить фильтрующий колодец для септика при высоком уровне грунтовых вод, т.к. жидкости некуда впитываться. Сооружение хорошо справляется со своими функциями, если подземные воды находятся на расстоянии 0,5 м от дна сооружения.
При больших объемах стоков сооружение не справится со своими обязанностями. Допустимое количество жидкости, которое может принять шахта - 1 м 3 в сутки. Если в доме круглогодично живет несколько человек, принимающих ванну, пользующихся стиральной машиной-автоматом и посудомоечным агрегатом, необходимо выбрать другую очистительную систему.
При определении места для фильтрующего колодца соблюдайте нормы его расположения на участке. Если подпочвенные воды используются для приготовления пищи, строительство емкости необходимо согласовать с санэпидемстанцией. В любом случае яму роют не ближе 30 м от источника питьевой воды. От септика резервуар располагают не ближе 2,5 м, оптимальное расстояние - 4 м. Не копайте яму близко к границе участка, т. к. соседи также могут построить подобное сооружение, и грунт не сможет впитать большое количество жидкости

Каждый накопитель подключают к дренажному фильтрующему колодцу, которых может быть от 1 до 3. При определении количества и объема сооружения учитывайте следующее:

Объем септика должен быть в 3 раза больше суточного объема стоков, поступающих из дома. Опытным путем установлено, что человек в сутки потребляет 250 л воды, поэтому для семьи из 4 человек объем накопителя должен быть не менее 3 м 3 .
Нагрузка на фильтр зависит от почвы, на которой он построен. 1 м 2 песчаного дна впитывает 80 л в сутки, глиняного - 40 л.
При расстоянии между дном ямы и грунтовыми водами более 2 м нагрузка повышается на 20%. Летом скорость поглощения жидкости увеличивается.
Размер дна резервуара определяется в зависимости от состава почвы. На песчаных грунтах она может достигать 4 м 2 , на супесях - 1,5 м 2 .
От площади основания зависит срок эксплуатации емкости: чем больше размеры, тем дольше она будет функционировать. Однако хозяева участков часто строят фильтрующий колодец размером 2x2 м с углублением 2,5 м, не утруждая себя точными расчетами.
Если, согласно расчетам, понадобится несколько шахт, они размещаются в разных местах участка. Расстояние между ними должны быть равно удвоенному диаметру резервуара.

Технология монтажа фильтрующего колодца

На рынке продаются фильтрующие резервуары заводского производства из первичного полиэтилена, готовые к монтажу. В нижней части изделия уже насыпаны щебенка и гравий для очистки воды. Однако сооружение можно изготовить самостоятельно из подручных материалов. Построить фильтрующий колодец для септика своими руками может каждый. Последовательность работ приведена ниже.

Строительство колодца из кирпича

Из кирпича несложно соорудить емкость любой формы, но чаще всего хозяева выбирают круглую. Такая геометрия обеспечивает равномерное распределение нечистот по всей площади очистителя.

Работы выполняются в такой последовательности:

Строительство начинайте с рытья ямы, в которой должна поместиться конструкция 2x2 м глубиной 2,5 м. Каждую сторону ямы увеличьте на 40 мм для обеспечения гарантированного зазора между стенками шахты и грунтом.
Убедитесь, что до грунтовых вод осталось не менее 1 м. Для этого выкопайте яму на глубину 1 м и проверьте вынутую землю. Если она влажная, продолжать строительство в этом месте не стоит, вода слишком близко к поверхности.
Постойте в котловане стенку из кирпича. В нижней части сооружения, на высоте фильтрующего слоя, стенки делайте с небольшими отверстиями от 2 до 5 см, которые располагайте в шахматном порядке. Выше этого уровня проемы не оставляйте.
Засыпьте дно щебнем или гравием слоем 1 м, при этом крупные элементы должны быть вверху, мелкие - внизу.
Отверстие в шахте, через которое вода поступает из септика, сделайте в таком месте, чтобы жидкость лилась струей с высоты 40-60 см. Канализационная труба должна заканчиваться в центре сооружения и крепиться наклонно для самостоятельного перетекания воды из накопителя.
Чтобы поток не размывал фильтр, подложите по него пластиковый лист.
Накройте шахту железобетонной или деревянной крышкой с проемом диаметром 70 см. Через это отверстие будет производиться осмотр полости шахты.
Проем закройте люком.
Проделайте в крышке отверстие и установите трубу диаметром 10 см для вентиляции емкости. Она должна выступать над землей на 75-100 см.
Засыпьте щели между кладкой и грунтом гравием или щебенкой. Сыпучую массу насыпайте послойно, с обязательным уплотнением.
Крышку накройте полуметровым слоем грунта.
Чтобы вентиляционная труба не выделялась, посадите рядом с ней вьющиеся растения.

Строительство колодца из железобетонных труб

У потребителей такая конструкция пользуется наибольшей популярностью. Для строительства понадобится 3 трубы диаметром 90-150 см. Нижняя заготовка должна быть с отверстиями 5 см, выполненными в шахматном порядке. Проемы можно просверлить или купить готовое перфорированное изделие. Кольца тяжелые, поэтому для их монтажа понадобится кран.

Чтобы построить фильтрующий колодец своими руками, выполните следующие действия:

Установите перфорированное кольцо на ровную площадку.
Проверьте уровнем горизонтальность верхнего торца конструкции.
Выбирайте землю внутри кольца до тех пор, пока изделие не просядет на всю высоту под собственным весом.
Установите на него второе кольцо.
Продолжайте удалять землю внутри конструкции, пока верхний торец второго изделия не сравняется с поверхностью земли.
Установите на второе кольцо третье и повторите действия.
Создайте фильтрующий слой из щебенки и гравия, как было описано выше.
Подведите к резервуару трубу от септика.
Накройте колодец крышкой и сделайте люк с вентиляцией таким же образом, как и над шахтой из кирпича.
Если зимы суровые, верхнюю часть устройства утеплите с помощью двух крышек - утепляющей и несущей. Зазор между ними заполните теплоизолирующим материалом.

При наличии подъемного крана технология строительства колодца иная:

Выкопайте яму полностью на заданную глубину. Ее диаметр должен быть на 40-80 см больше, чем размер кольца.
На дне сделайте бетонную стяжку в виде кольца таким образом, чтобы внутри оставался грунт. Она будет служить основанием для стен резервуара.
В нижнем изделии перфоратором пробейте отверстия диаметром 50-60 мм с шагом по вертикали и горизонтали 100-120 мм.
Поочередно установите заготовки в яму.
Дальнейшие операции проводятся, как в предыдущем случае.

Как сделать фильтрующий колодец - смотрите на видео:

Соорудить фильтрующий колодец для канализации можно разными способами, но обычно выбирается такой вариант, который позволяет использовать свои финансовые возможности. В статье приведены примеры изготовления очистительного устройства при наличии небольшого набора материалов и минимального опыта строительных работ.

Для вывода сточных вод из частного дома, с финансовой точки зрения, наиболее простой вариант – выкопать канализационную яму, но она приводит к загрязнению почвы и грунтовых вод. Единственно правильным решением будет установка фильтрующего колодца для канализации, который сможет переработать загрязненные воды, поступающие из дачного или загородного дома.

Принцип работы и назначение фильтрационного колодца

Это специальное сооружение для безопасной биологической очистки сточных вод, поступающих в него из дома и хозпостроек. Его обустройство спасает в тех случаях, когда нет возможности выполнить полноценную дренажную систему и направить очищенные воды в близлежащий водоем. Фильтрующий колодец устанавливается на участках, удаленных от водоемов, или в местах, где ровная местность без уклона. В таких случаях отведение вод в грунт единственный выход.

Устройство такого очищающего сооружения предполагает, что сточные воды, поступающие самотеком из септика, оседают в фильтрационном колодце и по мере накопления проходят дренажный слой, расположенный в дне. После такой очистки они попадают в грунт через преформацию в стенках колодца.

Фильтрующий колодец может использоваться для следующих целей:

Произведения полной очистки для домов с небольшим потреблением воды, поэтому не потребуется устанавливать септик. Дополнительное преимущество в том, что производится полная очистка воды, и она может использоваться для полива огорода и цветов.
Доочистки сточных вод, которые выходят из септика после прохождения предварительных этапов очищения стоков. Удаление оставшихся загрязнений происходит за счет фильтра, установленного на дне фильтрующей конструкции.
Обеспечения локального скопления стоков. При такой организации фильтрации они не смогут растекаться по всему участку и загрязнять его.

Выбор такого вида очистительного сооружения предполагает, что через несколько лет его интенсивного использования всю задействованную нужно будет переносить в другое место. Это вынужденная мера необходима, так как грунт становится непригодным для очистки грязных стоков.

Важно учесть, что от разновидности грунта зависит возможность использования такого колодца, поскольку не все они пригодны для фильтрации. Для этих целей отлично подходят песчаные земли, торф и земля, в которой содержится незначительное количество глинистых частиц. Глины и суглинистые земли обладают низким коэффициентом фильтрации и для обустройства колодца непригодны.

Рассматриваемые фильтрующие устройства нельзя устанавливать в скальных породах - они не смогут обеспечить нужное очищение воды, и существует большая вероятность, что загрязненные стоки попадут в питьевую жидкость. Для глинистых и скальных мест применяются альтернативные устройства фильтрации бытовых стоков.

Варианты фильтрационного колодца

Колодец представляет собой шахту, внутри которой могут располагаться железобетонные кольца или ее стенки могут обкладываться кирпичом. Конструктивно она может иметь следующие формы.

Конический колодец

Он конусообразный. В его основе лежит навитая особым образом гофрированная труба. Толщина его стенок не превышает 4 мм. К тому же имеются отверстия диаметром 50-60 мм, расположенные в шахматном порядке. Рекомендуется выбирать колодец, выполненный из пластика, поскольку он устойчив к коррозии. Очистительное сооружение должно накрываться люком. Можно выбирать полимерпесчаные крышки, поскольку они имеют доступную стоимость при долгом сроке эксплуатации.

Схематически конический фильтрующий колодец выглядит следующим образом:

Чтобы примерно представлять возможности таких устройств, нужно учесть, что в песчаном грунте один очистной колодец способен пропускать сквозь себя 100 литров стоков. Если брать это количество за основу, то можно рассчитать необходимое число фильтров. В некоторых случаях для увеличения эффективности очистного устройства колодцы могут быть соединены между собой параллельно, образуя модульную систему.

Верхний диаметр конических фильтрующих колодцев составляет 0,6 м, а нижний - 1 м, причем высота может быть разной - 1 и 1,5 м, 2 и 2,5 м.

Цилиндрический колодец

Это , который также выполняется из полипропиленовой трубы. От предыдущего вариант устройство отличается тем, что имеет диаметр в 1 м, а высота может составить 3.

Где установить фильтрационный колодец?

Выбирая место под закладку колодца нужно учесть, что шахта под него должна располагаться как можно дальше от жилого дома и хозпростроек. Следует выдержать минимальное расстояние между ними в 10 метров. От колонки или колодца с питьевой водой фильтрующее устройство должно быть вынесено на 25 метров.

По глубине такое очистное сооружение не должно превышать 2,5 метра, при этом его общая площадь составляет 2 м2. Если расчетная площадь получается больше, то в шахте следует расположить несколько колодцев. Между ними выдерживается разбег, равный двум их собственным диаметрам.

От площади фильтрации зависит срок его эксплуатации. Она подбирается для разного грунта отдельно:

Для супеси достаточно будет 1,5 м2
В песчаном грунте нужно отвести место площадью 3 м2

Эффективность работы устройства также зависит от величины залегания грунтовых вод, оптимальным было бы их расположение ниже 0,5 метра от дна фильтрующего сооружения. В случае близкого расположения грунтовых вод от строительства колодца придется отказаться.

Материалы для фильтра колодца и его устройство

Подготовительные работы по возведению такого очистного сооружения включают в себя выбор подходящих материалов для фильтра, а именно:

кирпич и его осколки;
щебень;
торфяные куски;
кокс;
шлак.

Размеры частиц перечисленных материалов не должны превышать 30 мм.

Загрязненные воды, попадая на фильтрующий слой, взаимодействуют с донным илом, в котором поселяются микроорганизмы. Именно они в процессе своей жизнедеятельности перерабатывают минералы и органические вещества и этим очищают сточные воды, которые потом уходят сквозь грунт.

Устройство фильтрующего слоя очистного колодца заключается в следующем:

На дне шахты располагается щебень мелкой фракции.
На щебень укладываются осколки кирпича и шлак.
Пространство между стеной шахты и очистным колодцем заполняется этими же материалами.

Окончательно воды очищаются, проходя слой почвы. При обустройстве шахты нужно делать бетонную стяжку стен, оставляя открытым дно, так как через него скопившиеся стоки будут уходить в грунт.

Монтаж фильтрующего колодца для канализации своими руками (видео)

Чтобы слаженно выполнить все земельные и строительные работы по возведению очищающего колодца, требуется подготовить следующие инструменты:

тачку;
лопату;
молоток;
строительный нож;
топор;
ножовку по дереву и металлу;
рулетку.

Ниже будет представлен алгоритм обустройства фильтрующего колодца. Желательно придерживаться той же последовательности выполняемых работ, внося коррективы без перестановки его этапов:

Организация подъездной дороги . Выбрав место под такое очистное устройство, нужно предусмотреть подъездной путь к нему. Со временем на дне его конструкции образуется много ила, и фильтр перестает справляться со своим предназначением. В этом случае без помощи ассенизаторской машины не обойтись.
Вырывание котлована . Если для стен шахты используются железобетонные кольца, то процесс предполагает вначале установку первого кольца. Затем нужно подкапываться изнутри кольца, выбрасывая землю наружу. Кольцо будет постепенно заглубляться в землю под действием своей массы. После того как первое кольцо опустится под землю на всю свою высоту, выполняется закладка кирпичей, в которых предусматриваются отверстия в шахматном порядке. После этого устанавливается следующее кольцо и продолжается копание котлована.
Установка трубы . По ней к фильтру будут поступать сточные воды, выходящие из септика. Ее стоит располагать на 10 см выше донного фильтра под уклоном.
Обустройство фильтрующей подушки . Для донного фильтра по центру засыпается: гравий, керамзит, шлак больших фракций, а около стен его меньшие по размеру частички. На уровне 15 см от донного фильтра пробивается отверстие к септику.
Установка перекрытия . В качестве него может использоваться пластиковая крышка подходящего диаметра или самодельное деревянное круглое перекрытие. В случае если фильтрационное устройство используется круглый год, тогда есть смысл предусмотреть установку двух крышек, между которыми будет выполнен зазор. В этом пространстве необходимо будет распределить утеплитель в виде минеральной ваты или листа пенопласта. Чтобы при необходимости удобно было проверить состояние, внутри фильтрационного устройства следует предусмотреть закрывающейся люк, диаметр которого должен быть не менее 70 см.

После выкапывания и обустройства шахты, ее засыпают большим слоем земли. Чтобы не портить ландшафтный вид участка, это место нужно задекорировать любыми понравившимися способами.

Как проводится монтаж фильтрационного колодца специалистами, демонстрируется на видео. Вверху такого сооружения требуется предусмотреть вентиляционную трубу, чтобы из очистного колодца удалялись неприятные запахи:

Наглядно увидеть оборудование и взаимосвязь фильтрационного колодца и септика можно на предлагаемом видео. Для более полной очистки стоков в этом варианте используются дренажные поля:

Фильтрационный колодец может использоваться как самостоятельное канализационное сооружение. В этом случае он устанавливается возле дома, в котором ежедневный расход воды не превышает 1м3. Такой колодец также может выступать дополнительным устройством для последней очистки загрязненных вод перед тем, как их сбросить в почву.

Конструкция фильтрующего устройства должна быть выбрана в зависимости от типа грунта и от уровня грунтовых вод (см. таблицу 6).

Таблица 6. Типы фильтрующих устройств (размеры даны для суточного расхода до 0,5 м3, то есть на семью 2-3 чел.)
Тип грунта	Уровень подземных вод
Тип грунта	Глубокий (ниже 3 м)	Средний (ниже 1,5 м)	Высокий
Пески (хорошая проницаемость)	Фильтрующий колодец (диаметр 1 м)	Поля подземной фильтрации (длина оросительной сети 20-30 м)
Супесь (хорошая проницаемость)	Фильтрующий колодец (диаметр 1,5 м)	Поля подземной фильтрации (длина оросительной сети 30-50 м)
Суглинки и глины (слабая проницаемость)		Песчано-гравийный фильтр со сбросом очищенной воды в водоем (длина траншеи 5 м; площадь коллекторной сети 2,5 х 2 м)	Фильтрующая кассета (площадь 10-12 м2 для суглинков и 5-8 м2 для глин)
Глины (водоупорный грунт)		Фильтрующая полузаглубленная песчано-гравийная насыпь (площадь 5 м2)	Фильтрующая наземная песчано-гравийная насыпь (площадь 5-8 м2)

На песчаных грунтах и супесях устраивают фильтрующий колодец (при залегании грунтовых вод на глубине не менее 3 м) или поля подземной фильтрации (при уровне вод 1,5-2 м). Пройдя такой фильтр, сточные воды просачиваются через грунт, где проходят дополнительную очистку, к подземным грунтовым водам.

Фильтрующий колодец

Итак, если условия позволяют, то есть грунт обладает фильтрующими свойствами (песчаные или супесчаные почвы) и грунтовые воды стоят низко, имеет смысл устроить рядом с септиком (отстойной камерой) колодец фильтрации осветленных сточных вод.

На слабопроницаемых и водоупорных грунтах устраивают песчано-гравийные фильтры полной очистки, после которых безвредная вода сбрасывается в водоем или на рельеф.

При слишком высоком уровне подземных вод фильтрующие устройства приходится поднимать выше и использовать насос для подъема сточных вод от септика.

Общая схема местной канализации в этом случае выглядит так, как показано на рис. 61.

Рис. 61. : 1 - жилой дом с внутренней канализацией; 2 - колодец-септик; 3 - фильтрующий колодец; 4 - вытяжной стояк; 5 - канализационная труба.

Рис. 62. Фильтрующий колодец, смонтированный из железобетонных колец (размеры в мм): 1 - водоотбойная доска; 2 - лаз из железобетонного кольца диаметром 700 мм; 3 - люк чугунный типа «Л»; 4 нижняя деревянная крышка; 5 - опорное кольцо под люком; 6 - вентиляционный стояк; 7 - плита перекрытия; 8 - верхнее железобетонное кольцо; 9 - нижнее железобетонное кольцо; 10 - засыпка; 11 - отверстия.

Рис. 63. (размеры в мм): 1 - шахта; 2 - стенка колодца; 3 - отверстия диаметром 50 - 60 мм; 4 - бетонная стяжка; 5 - открытое дно колодца.

Как видно из приведенной схемы, канализационная труба выводит из дома сточные воды самотеком в отстойную камеру (септик), откуда они, так же самотеком, поступают в фильтрующий колодец. Отфильтрованная вода просачивается вниз, к грунтовым водам. Следует обратить внимание на то, что и домовая фановая труба, и обе камеры очистки оборудованы вытяжкой для отвода образующихся в канализационной системе газов.

Фильтрующий колодец, как и колодец-септик, представляет собой шахту глубиной около трех метров, внутри которой устроен колодец из бутового камня, кирпича-железняка или железобетонных колец.

Устройство фильтрующего колодца из железобетонных колец диаметром 1500 мм показано на рис. 62.

Шахту выкапывают полностью на заданную глубину. Ее диаметр должен быть на 800-1000 мм больше диаметра колец (см. рис. 63). На дне устраивают бетонную стяжку по утрамбованному контуру в виде кольца по периметру шахты, оставляя открытый грунт в центре, по внутреннему диаметру бетонного кольца. Таким образом, нижняя кромка кольца опирается на бетонное основание, а дно камеры остается незабетонированным и не препятствует просачиванию сточных вод.

В нижнем железобетонном кольце просверливают перфоратором 80 отверстий диаметром 50-60 мм с шагом по горизонтали и вертикали 100-120 мм. Если кольцо отливают самостоятельно, то заранее закладывают в опалубку легко удаляемые пробки или патрубки под отверстия. Если стенку колодца делают из камней, оставляют на пласту пропуски, а если из кирпича - кладку делают в полкирпича (на пласту) в шахматном порядке, оставляя в каждом ряду зазоры между соседними кирпичами в 35- 45 мм.

На высоту 1 метр колодец засыпают фильтрующим материалом (гравий, щебень, спекшийся шлак, битый кирпич с размером осколков 10-70 мм). Снаружи между стенками шахты и бетонными кольцами делают такую же засыпку.

Впускной патрубок входит в колодец через отверстие в бетонном кольце на высоте 1500 мм от дна колодца, то есть на 500 мм выше уровня засыпки, на которую укладывают водоотбойную доску в месте падения струи (чтобы предотвратить размывание грунта). Доска должна быть закреплена, например, двумя штырями, уходящими в засыпку.

Патрубок не следует обрезать заподлицо со стенкой, лучше оставить выпуск внутрь колодца 50-80 мм - в противном случае вода будет стекать по стенке и размывать засыпку.

Рабочий объем колодца перекрывают сверху плоским железобетонным кольцом с отверстиями под крышку (диаметром 500 мм) и под вытяжной стояк диаметром 100 мм.

На перекрытие устанавливают железобетонное кольцо - лаз диаметром 700 мм, а его верх закрывают люком или деревянной крышкой. Под чугунный люк подкладывают стандартное железобетонное кольцо.

Вытяжной стояк с флюгаркой должен подниматься над уровнем земли не менее чем на 700 мм.

При сильных морозах (от минус 25°С) нижнюю крышку утепляют.

Теперь следует разобраться с диаметром рабочей камеры фильтрующего колодца. От этого диаметра зависит объем фильтра, а значит, его производительность.

Сточные воды уходят и через дно, и через перфорированную боковую стенку колодца. Песок пропускает воду лучше, чем супеси. «Серые» хозяйственные воды просачиваются легче, чем воды от ватер-клозета. Размеры колодца при различных расходах сточных вод с учетом перечисленных нами факторов приведены ниже (таблица 7).

При устройстве колодца квадратного сечения можно взять сторону квадрата, равную указанному в таблице диаметру.

Очистка сточных вод в фильтрующих колодцах происходит в биопленке - тонком слое, образованном микроорганизмами на поверхности гранул фильтра. Для этих микроорганизмов органические вещества в сточных водах являются питательной средой.

Окончательная очистка сточных вод происходит в слое почвы, через который они просачиваются, прежде чем достигнут грунтовых вод.

Поля подземной фильтрации применяют, как и фильтрующие колодцы, в песчаных и супесчаных грунтах. Устройство фильтрующего колодца возможно, как было сказано, в том случае, когда залегают на глубине не менее 3 м. Если же эта глубина составляет 2 или в крайнем случае 1,5 м, приходится сооружать фильтр иной конструкции - в виде разветвленной сети фильтрующих траншей. Эта система дешевле и проще в строительстве, к тому же она обеспечивает орошение участка. Единственная сложность заключается в том, что поля подземной фильтрации нужно прокладывать заранее, до застройки участка.

Устройство подземной фильтрующей сети показано на рис. 64.

Рис. 64. : 1 - септик; 2 - дозирующая камера; 3 - распределительный трубопровод; 4 - распределительные колодцы; 5 - оросительные трубы; 6 - вентиляционные стояки с флюгаркой

Дозирующая камера, устраиваемая на выходе септика, обеспечивает поля подземной фильтрации равномерным притоком сточных вод. Она представляет собой емкость диаметром 1000 мм (или площадью 1000 х 1000 мм) с находящимся внутри сифоном, который периодически самозаряжается и самоизливается осветленной сточной водой, поступающей из септика. Диаметр сифона - 100 мм, высота колена - 200 мм.

Распределительный трубопровод - это труба диаметром 100-125 мм (пластиковая, асбоцементная или керамическая). Ее укладывают в траншею на глубине выпуска дозирующей камеры с уклоном 0,02 (2 см на метр длины), чем обеспечивается самотек сточных вод. В любом случае расстояние от трубы до поверхности земли должно быть не менее 500 мм (рис. 65).

Рис. 65. : 1 - труба O 100 - 125 мм; 2 - подкладка (кирпич надо класть через каждые 0,5 м); 3 - траншея

Распределительный колодец устраивают в местах ветвления - там, где от распределительного трубопровода отходят траншеи фильтрации с уложенными в них оросительными трубами.

Колодец диаметром 500-700 мм выкладывают из красного кирпича-железняка или используют железобетонное кольцо. В основании колодца устраивают цементную стяжку по утрамбованному гравию, над стяжкой размещают лотки на уровне, соответствующем лоткам распределительной и оросительной труб (см. рис. 66).

Рис. 66. : 1 - бетонное основание; 2 - распределительный трубопровод; 3 - бетонное кольцо; 4 - деревянная крышка; 5 - ввод оросительной трубы

Для каждого колодца этот уровень свой, поскольку распределительный трубопровод проложен с уклоном.

Сверху колодец прикрывают деревянной крышкой (щитом) и засыпают ее гравием, щебнем или шлаком (размер гранул 15-25 мм).

Устанавливая заглушки в колодце, можно отсекать от сети те или иные ветви и тем самым регулировать орошение зон приусадебного участка.

Фильтрационные траншеи с оросительными трубами прокладывают параллельными рядами на расстоянии не менее 1,5 м в песчаных грунтах и 2,5 м в супесях. Суммарная длина траншей, необходимая для отвода сточных вод, приводится ниже.

Каждая траншея, ответвляющаяся от распределительного трубопровода, должна иметь длину не более 20 м. Глубина траншеи выбирается в зависимости от расчетного значения минимальной зимней температуры.

На дне траншеи отрывают канавку шириной 300 мм и глубиной 200 мм, в которую укладывают фильтрующий слой из гравия, щебня или шлака (размер гранул 15-25 мм), на который и укладывают оросительную трубу. Оросительная труба должна иметь уклон 0,02 в сторону от колодца для самотека сточных вод и отверстия, через которые вода орошает фильтрующий слой.

Рис. 67. Оросительная труба из асбоцемента (а), пластмассы (б) и в виде кирпичного лотка (в, г) : 1 - труба; 2 - пропилы или отверстия (при укладке в траншею обращены вниз); 3 - кирпичный бортик лотка; 4 - кирпичное дно лотка; 5 - зазор 15-20 мм; 6 - фильтрующий слой.

Можно использовать асбоцементную, пластмассовую или керамическую дренажную трубу диаметром 75-100 мм. Если используется асбоцементная труба, в ней отверстия для излива устраивают в виде пропилов на треть диаметра шириной 10 мм с шагом 150 мм и укладывают пропилами вниз.

В пластмассовой трубе сверлят два ряда отверстий диаметром 10 мм в шахматном порядке на расстоянии друг от друга 50 мм (рис. 67 б). Гончарные дренажные трубы укладывают не встык, а оставляя зазор 15 мм, который сверху прикрывают накладками из рубероида. Можно вместо оросительных труб проложить по фильтрующему слою кирпичный лоток сечением 120 х 120 мм, оставляя на дне лотка зазоры 15-20 мм (см. рис. 67 в).

Как показано на рис. 64, на концах фильтрующих траншей, а точнее - оросительных труб, должны быть предусмотрены вытяжные стояки. Их делают из трубы диаметром 100 мм, высотой 0,5-0,7 м, а сверху прикрывают флюгаркой.

Поля подземной фильтрации можно соорудить без коллекторных колодцев. В этом случае звенья распределительной трубы диаметром 150 мм соединяют посредством тройников, обращенных вниз, к которым через угольник и подключают оросительные трубы в шахматном порядке. Для угольников и тройников подойдут чугунные канализационные фитинги (см. рис. 68).

Рис. 68. : 1 - септик; 2 - дозирующая камера; 3 - коллекторная труба (с одним распределительным колодцем); 4 - тройник; 5 - оросительная труба; 6 - вытяжка; 7 - угольник.

Очистка «серых» сточных вод доставляет значительно меньше хлопот, чем обработка сточных вод, образующихся при использовании ватер-клозета. Недаром получившие в последние годы распространение биотуалеты, то есть конструкции унитаза, не нуждающиеся в смывной воде, используются зачастую (в странах Скандинавии) даже в многоэтажных городских домах. Есть над чем подумать!
